| Caractéristique | Détails |
|---|---|
| Type de produit | Cave à vin |
| Capacité | 30 bouteilles |
| Température de fonctionnement | 5 à 20 °C |
| Nombre de zones de température | 1 zone |
| Classe énergétique | A |
| Niveau sonore | 39 dB |
| Dimensions (HxLxP) | 84,5 x 59,5 x 57,5 cm |
| Porte | Porte en verre teinté |
| Éclairage intérieur | LED |
| Poids | 30 kg |
| Système de refroidissement | Compresseur |
| Contrôle de l'humidité | Non spécifié |
| Accessoires inclus | Étagères en bois |
| Garantie | 2 ans |
| Consommation énergétique annuelle | 150 kWh |
FOIRE AUX QUESTIONS - KSW30V80GB BOSCH
Téléchargez la notice de votre Cave à vin au format PDF gratuitement ! Retrouvez votre notice KSW30V80GB - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KSW30V80GB de la marque BOSCH.
MODE D'EMPLOI KSW30V80GB BOSCH

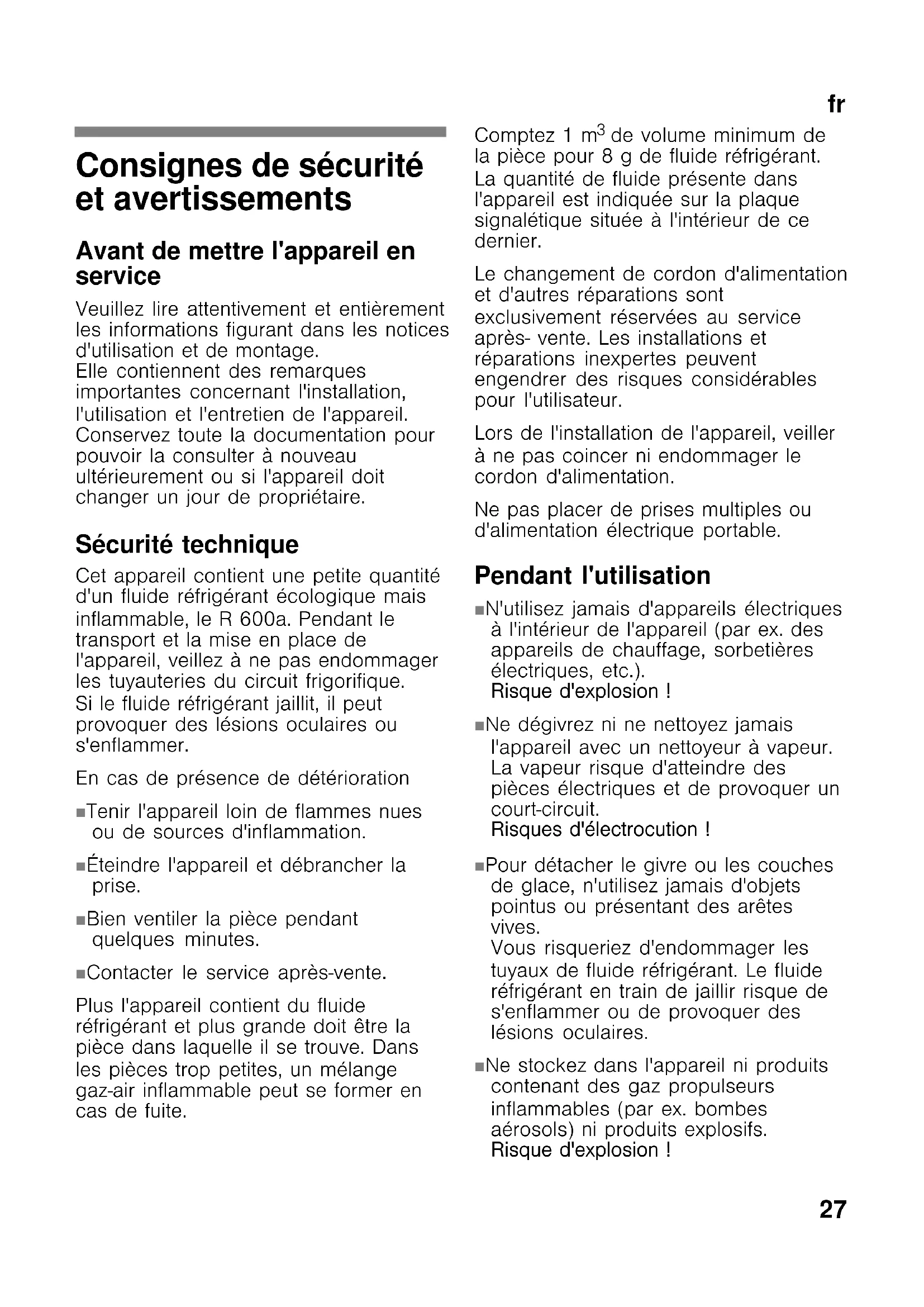

Consignes de sécurité et avertissements Avant de mettre l'appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Conservez toute la documentation pour pouvoir la consulter à nouveau ultérieurement ou si l'appareil doit changer un jour de propriétaire. Sécurité technique Cet appareil contient une petite quantité d'un fluide réfrigérant écologique mais inflammable, le R 600a. Pendant le transport et la mise en place de l'appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer. En cas de présence de détérioration n Tenir l'appareil loin de flammes nues ou de sources d'inflammation. n Éteindre l'appareil et débrancher la prise. n Bien ventiler la pièce pendant quelques minutes. n Contacter le service après‐vente. Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz‐air inflammable peut se former en cas de fuite. Comptez 1 m
de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Le changement de cordon d'alimentation et d'autres réparations sont exclusivement réservées au service après‐ vente. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l'utilisateur. Lors de l'installation de l'appareil, veiller à ne pas coincer ni endommager le cordon d'alimentation. Ne pas placer de prises multiples ou d'alimentation électrique portable. Pendant l'utilisation n N'utilisez jamais d'appareils électriques à l'intérieur de l'appareil (par ex. des appareils de chauffage, sorbetières électriques, etc.). Risque d'explosion ! n Ne dégivrez ni ne nettoyez jamais l'appareil avec un nettoyeur à vapeur. La vapeur risque d'atteindre des pièces électriques et de provoquer un court‐circuit. Risques d'électrocution ! n Pour détacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ou présentant des arêtes vives. Vous risqueriez d'endommager les tuyaux de fluide réfrigérant. Le fluide réfrigérant en train de jaillir risque de s'enflammer ou de provoquer des lésions oculaires. n Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d'explosion !fr
n Ne vous servez pas des socles, clayettes et portes comme marche‐pieds ou pour vous appuyer. n Pour dégivrer et nettoyer, éteignez l'appareil, débranchez la fiche mâle de la prise de courant ou ramenez le fusible/disjoncteur en position éteinte. Pour débrancher, saisissez la fiche mâle, ne tirez jamais le cordon d'alimentation à vous. n Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés. n L'huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. (ces derniers pourraient sinon devenir poreux). n Ne recouvrez et n'obstruez jamais les orifices de ventilation de l'appareil. n Évitez des risques pour les enfants et les personnes en danger : Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l’utilisation sûre de l’appareil. Assurez‐vous que les enfants et les personnes en danger ont bien compris la nature des dangers. Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil. Ne permettez l’utilisation de l’appareil qu’aux enfants à partir de 8 ans. Surveillez les enfants pendant le nettoyage et la maintenance. Ne jamais laisser des enfants jouer avec l'appareil. Les enfants et l'appareil n Ne permettez jamais aux enfants de jouer avec l'emballage et ses pièces constitutives. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique ! n L'appareil n'est pas un jouet, éloignez les enfants. n Si l'appareil est équipé d'une serrure : rangez la clé hors de portée des enfants. Dispositions générales Cet appareil est uniquement destiné au stockage du vin. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2000m. Cet appareil est conçu pour être utilisé dans un établissement privé ou dans environnement domestique. L'appareil a été antiparasité conformément à la directive UE 2004/108/EC. Le circuit frigorifique a subi un contrôle d'étanchéité. Ce produit est conforme aux dispositions de sécurité applicables aux appareils électriques (EN 60335/2/24). Conseils pour la mise au rebut x Mise au rebut de l'emballage L'emballage protège votre appareil contre les dégâts qu'il pourrait subir en cours de transport. Tous les matériaux qui le constituent sont compatibles avec l'environnement et recyclables. Aidez‐nous à recycler l'emballage en respectant l'environnement.fr
Pour savoir comment vous débarrasser de l'emballage, veuillez consulter votre revendeur ou les services administratifs de votre mairie. x Mise au rebut de l'ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
Avertissement Avant de mettre au rebut l'appareil qui ne sert plus :
1. Débranchez sa fiche mâle.
2. Sectionnez son câble d’alimentation et
retirez‐le avec la fiche mâle.
3. Pour dissuader les enfants de grimper
dans l’appareil, ne retirez pas les clayettes et les bacs !
4. Ne permettez pas aux enfants de
jouer avec l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé. Présentation de l'appareil Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles. Selon le modèle, l'appareil peut différer du contenu des illustrations. Fig. !
- selon le modèle 1 Touche Marche / Arrêt 2 Eclairage intérieur 3 Interrupteur d'éclairage 4 Clayette en bois 5 Orifice d'écoulement de l'eau de dégivrage 6 Touche de réglage de la température 7 Affichage du réglage de la température 8 Filtre à charbon actiffr
Installation de l'appareil Un local sec et aérable convient pour installer l'appareil. Evitez de placer l'appareil à un endroit directement exposé aux rayons solaires ou à proximité d'une source de chaleur telle une cuisinière, un radiateur, etc. Si l'installation près d'une source de chaleur est inévitable, utilisez une plaque isolante appropriée ou respectez les distances minimales suivantes: 3 cm par rapport aux cuisinières électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon. Inversion du sens d'ouverture de porte Une inversion du sens d'ouverture de porte n'est pas possible sur cet appareil. Ajuster l'appareil Fig. " Amenez l'appareil sur l'emplacement prévu puis ajustez‐le pour qu'il se retrouve bien d'aplomb. Il est possible de modifier le réglage des pieds à vis avant. Consignes pour la température ambiante et l'aération La catégorie climatique est indiquée sur la plaque signalétique. Elle indique à quelles températures ambiantes l'appareil peut fonctionner. Catégorie climatique Température ambiante admissible N de +16 °C à 32 °C ST de +16 °C à 38 °C T de +16 °C à 43 °C
Attention La température ambiante ne doit pas descendre en dessous de +16 °C. Il risque sinon de faire trop froid dans le compartiment réfrigérateur et les denrées délicates à réfrigérer risquent de s'abîmer. Aération Fig. # L'air qui s'est échauffé au contact des parois latérales de l'appareil doit pouvoir s'échapper sans rencontrer d'obstacle. Sinon le groupe frigorifique se trouverait sollicité plus fortement, ce qui augmenterait la consommation de courant. Pour cette raison, il faut que l'écart latéral entre l'appareil et les murs et les meubles voisins soit de 4 cm minimum. Cet écart est nécessaire pour permettre d'ouvrir les portes au minimum à 90°.fr
Branchement de l'appareil Après l'installation de l'appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l'huile présente dans le compresseur se déplace vers le circuit frigorifique. Avant la première mise en service, nettoyez le compartiment intérieur de l'appareil. (Voir le chapitre Nettoyage). La prise de courant doit se situer près de l'appareil et rester facilement accessible, même après l'encastrement. Branchez la fiche mâle de l'appareil dans une prise secteur en
220 - 240 V/50 Hz, réglementairement
reliée à la terre. La prise doit être protégée par un fusible/disjoncteur supportant de 10 A à 16 A. Sur les appareils destinés aux pays non européens, vérifiez si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays concerné. La plaque signalétique se trouve en bas à gauche dans l'appareil. Si un changement de cordon d'alimentation électrique s'impose, cette opération est réservée à un spécialiste. ! Attention Il ne faut en aucun cas raccorder l'appareil à des fiches d'économie d'énergie et à des onduleurs convertissant le courant continu (débité par exemple par des installations photovoltaïques ou le réseau de bord d'un bateau) en courant alternatif 230 volts. Enclenchement de l'appareil Appuyez sur la touche Marche / Arrêt Fig. !/1. L'appareil commence à réfrigérer. L'éclairage du compartiment intérieur reste allumé tant que la porte reste ouverte. A la fabrication, l'appareil a été réglé sur la position médiane 3. Remarques concernant le fonctionnement de l'appareil Pendant que le groupe frigorifique tourne, des gouttelettes d'eau ou du givre se forment contre la paroi arrière du compartiment de réfrigération. Inutile de gratter le givre ou d'essuyer les gouttes d'eau. La paroi arrière se dégivre automatiquement. L'eau de dégivrage est récupérée dans la rigole d'écoulement Fig. $, puis coule jusqu'au groupe frigorifique où elle s'évapore. Réglage de la température La température se laisse régler entre les chiffres 1 et 5. Appuyer sur la touche de réglage Figure !/6 pendant 3 secondes jusqu'à ce que l'affichage clignote. Le chauffage de porte élimine la condensation (humidité ou brouillard). L'appareil mémorise le dernier réglage. Réglage 1 Puissance frigorifique réduite Réglage 5 Puissance frigorifique élevéefr
Lorsque l'appareil est réglé sur 3, la température atteinte dans le compartiment réfrigérateur est comprise entre +8 °C et +12 °C, ceci dépendant de la température ambiante et de la quantité rangée dedans. Capacité de réfrigération La température peut monter dans le compartiment réfrigérateur si vous venez de ranger de grandes quantités de denrées. Rangement des bouteilles Lors du rangement, veiller à ce que: n La quantité maximale de bouteilles stockables varie selon le modèle d'appareil. Voir les exemples de rangement Fig. ) et *. Cette quantité est prévue pour le rangement des bouteilles goulot vers l'avant. n Pour garantir une circulation impeccable de l'air dans l'appareil, il ne faut pas coucher les bouteilles «en emboîtement», et veiller à ce qu'elle ne touchent pas la paroi arrière du compartiment. n Le nombre de bouteilles indiqué peut différer si les bouteilles présentent une forme et un volume différents. n En raison du compartiment réservé au groupe frigorifique, la partie inférieure de votre cave à vin n'est pas très profonde. Il est possible de ranger les boissons en boîte ou les bouteilles de vin de petite taille. A des fins de présentation, il est également possible de ranger les bouteilles de vin à la verticale Fig. %. Contenance utile Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Profitez des différentes zones de température dans l'appareil ! Vu que l'air circule dans l'appareil, certaines zones sont plus froides que d'autres. La zone la moins froide se trouve en haut La zone la plus froide se trouve en bas Rangement des boissons Conservation de différents types de vin en respectant l'ordre suivant, de haut en bas : n Vins rouges corpulents n Rosés et vins rouges légers n Vins blancs n Champagnes et vins mousseux. Nous vous recommandons de servir les vins quelques degrés en dessous de la température souhaitée car ils se réchauffent rapidement lorsqu'ils sont versés dans les verres.fr
Conseils pratique de stockage des vins n Avant de ranger les bouteilles de vin dans le compartiment réfrigérateur, déballez‐les toujours de leur caisse ou carton. n Vous devrez toujours coucher les bouteilles anciennes de sorte que le bouchon reste toujours mouillé. Il ne doit jamais y avoir de cavité remplie d'air entre le vin et le bouchon. n Les clayettes à bouteilles, ouvertes, conviennent particulièrement bien parce qu'elles n'interrompent pas la circulation de l'air. Ceci permet à l'humidité qui s'était condensée sur les bouteilles de s'évaporer à nouveau rapidement. n Avant la dégustation, «échauffez» (chambrez) le vin lentement. Ainsi par exemple, mettez les vins rosés sur la table env. 2 à 5 heures avant la dégustation, et les vins rouges 4 à 5 heures avant. Ils seront à la bonne température au bout de ce délai. Par contre, sortez les vins blancs de l'appareil juste avant de les servir. Avant de déguster les mousseux et champagnes, mettez‐les brièvement au frais au réfrigérateur. n Souvenez‐vous qu'il faut toujours réfriger les vins à une température un peu plus basse que leur température de service idéale, vu qu'à l'instant où vous versez le vin dans les verres, ce dernier se réchauffe instantanément de 1 à 2 °C ! Températures de dégustation La bonne température à laquelle vous servirez les vins décide de leur goût, doncdu plaisir de leur dégustation. Nous recommandons de servir les vins ci‐après aux températures suivantes: Type de vin Températures
dégustation Bordeaux rouge 18 °C Côtes du Rhône rouge/Barolo 17 °C Bourgogne rouge/ Bordeaux rouge 16 °C Porto 15 °C Jeunes Bourgogne rouges 14 °C Jeunes vins rouges 12 °C Jeunes Beaujolais/ Tous les vins blancs demi‐secs à secs 11 °C Vins blancs grand âge/Chardonnay 10 °C Sherry 9 °C Vins blancs jeunes, depuis ceux vendangés tardivement 8 °C Vins blancs de la vallée de la Loire / Entre‐deux‐Mers 7 °Cfr
Arrêt et remisage de l'appareil Coupure de l'appareil Appuyez sur la touche Marche / Arrêt Fig. !/1. Le groupe frigorifique et l'éclairage s'éteignent. Remisage de l'appareil Si l'appareil doit rester longtemps sans servir :
1. Coupure de l'appareil.
2. Débranchez la fiche mâle du secteur
ou ramenez le disjoncteur en position éteinte.
3. Nettoyage de l'appareil.
4. Laissez la porte de l'appareil ouverte.
Nettoyage de l'appareil Procédure :
1. Débranchez la fiche mâle du secteur
ou ramenez le disjoncteur en position éteinte!
2. N'essuyez le joint de porte qu'avec
un chiffon et de l'eau propre; ensuite, séchez‐le à fond.
3. Nettoyez l'appareil avec de l'eau tiède
additionnée d'un peu de produit à vaisselle. L'eau ne doit pas pénétrer dans les éléments de commande et dans l'éclairage.
4. Après le nettoyage, rebranchez la
fiche mâle de l'appareil puis réenclenchez‐le. Remarque N'employez pas de produits de nettoyage ou solvants contenant du sable ou des acides. Nettoyez régulièrement la rigole d'écoulement Fig. $ et la goulotte collectrice afin que l'eau de condensation puisse s'écouler librement. Nettoyez la rigole avec un bâtonnet ou assimilé. L'eau de nettoyage ne doit pas gagner le bac d'évaporation via la goulotte collectrice. Filtre à charbon actif Fig. & Le filtre à charbon actif permet de changer l'air et d'améliorer l'odeur à l'intérieur de l'appareil. Nous vous recommandons de remplacer le filtre une fois par an. Les filtres de rechange sont disponibles auprès du service après‐vente. Economies d'énergie n Placez l'appareil dans un local sec et aérable. Veillez à ce qu'il ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximité d'une source de chaleur (par ex. radiateur, cuisinière). Utilisez le cas échéant une plaque isolante. n Ouvrez le moins possible les portes de l'appareil lorsque vous mettez ou prenez des aliments.fr
n Attendez que les boissons aient refroidi avant de les ranger dans l'appareil. n De temps en temps, nettoyez le dos de l'appareil avec un aspirateur ou un pinceau, ceci pour éviter une hausse de la consommation d'électricité. Bruits de fonctionnement Bruits parfaitement normaux Bourdonnements étouffés : ces bruits normaux se font entendre pendant que le compresseur est en marche. Gargouillis, clapotis légers ou bourdonnements - du fluide réfrigérant circule dans les serpentins. Cliquetis - ils sont audibles lorsque le moteur se met en marche ou s'arrête. Éviter la génération de bruits L'appareil ne repose pas d'aplomb Veuillez mettre l'appareil d'aplomb à l'aide d'un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous. L'appareil touche quelque chose Eloignez l'appareil de meubles ou d'appareils voisins. Les tiroirs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez‐les en place correctement. Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres. Remédier soi même aux petites pannes Avant d'appeler le service après‐vente : Vérifiez svp si vous ne pouvez pas remédier vous‐même au dérangement à l'aide des instructions qui suivent. Si vous faites venir le technicien, ses conseils vous seront facturés, même pendant la période de garantie! Dérangement Cause possible Remède La température dévie fortement par rapport au réglage. Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes. Si la température est trop élevée, vérifiez au bout de seulement quelques heures si un rapprochement de la température a eu lieu. Si la température est trop basse, vérifiez à nouveau la température le lendemain.fr
Dérangement RemèdeCause possible L'éclairage ne fonctionne pas. L'ampoule est défectueuse Changez l'ampoule Fig. '/A.
1. Débranchez la fiche mâle
de la prise de courant et/ou ramenez le disjoncteur en position éteinte.
2. Retirez le cache‐lampe par
3. Changez l'ampoule ; montez
culot E14, Puissance voir l'inscription sur l'ampoule défectueuse. Les dispositifs d'éclairage utilisés dans l'appareil conviennent uniquement pour les appareils domestiques. Les dispositifs d'éclairage ne conviennent pas pour l'éclairage d'une pièce. L'interrupteur de l'éclairage est coincé. Fig. '/B. Vérifiez si l'interrupteur d'éclairage peut être actionné. Le sol du compartiment de réfrigération est mouillé. Le tuyau d'écoulement de l'eau de dégivrage est bouché Fig. $. Nettoyez la rigole d'écoulement de l'eau de condensation et le tuyau d'écoulement (voir «Nettoyage de l'appareil»). L'appareil n'est pas froid. Vous avez ouvert fréquemment la porte. Vous avez rangé un grand nombre de bouteilles. N'ouvrez pas la porte inutilement. Attendez 2 - 3 joursfr
Dérangement RemèdeCause possible Le réfrigérateur ne refroidit pas. L'interrupteur principal de l'appareil se trouve en position éteinte. Appuyez sur la touche Marche / Arrêt Fig. !/1. Coupure de courant ; le fusible / disjoncteur a grillé / disjoncté ; la fiche mâle n'est pas correctement branchée dans la prise de courant. Vérifiez s'il y a du courant, vérifiez les fusibles / disjoncteurs. Service après‐vente Pour connaître le service après‐vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après‐vente (SAV). Veuillez indiquer au SAV le numéro de série (N° E) de l'appareil et son numéro de fabrication (N° FD). Vous trouverez ces indications sur la plaque signalétique Fig. (. Aidez‐nous à éviter des déplacements inutiles: indiquez les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles. Demande de réparation et conseil en cas de dérangements : FR 01 40 10 11 00 B 070 222 141 CH 0848 840 040 Vous trouverez les données de contact de tous les pays dans le répertoire de service après‐vente joint.it
