BEDIENUNGSANLEITUNG KSW30V80GB BOSCH

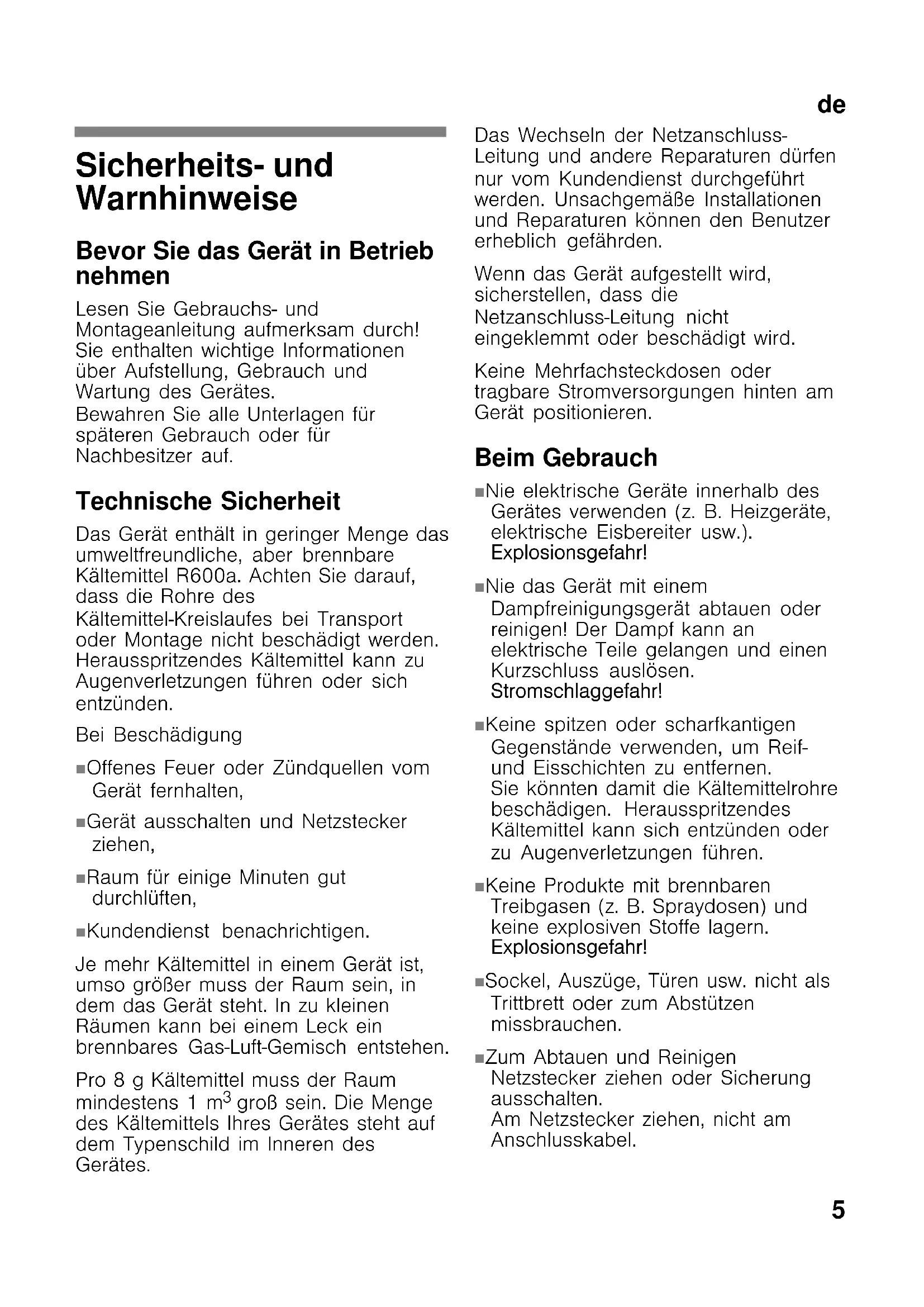

Sicherheits‐ und Warnhinweise Bevor Sie das Gerät in Betrieb nehmen Lesen Sie Gebrauchs‐ und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellung, Gebrauch und Wartung des Gerätes. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf. Technische Sicherheit Das Gerät enthält in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel‐Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden. Bei Beschädigung n Offenes Feuer oder Zündquellen vom Gerät fernhalten, n Gerät ausschalten und Netzstecker ziehen, n Raum für einige Minuten gut durchlüften, n Kundendienst benachrichtigen. Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas‐Luft‐Gemisch entstehen. Pro 8 g Kältemittel muss der Raum mindestens 1 m

groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes. Das Wechseln der Netzanschluss‐ Leitung und andere Reparaturen dürfen nur vom Kundendienst durchgeführt werden. Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden. Wenn das Gerät aufgestellt wird, sicherstellen, dass die Netzanschluss-Leitung nicht eingeklemmt oder beschädigt wird. Keine Mehrfachsteckdosen oder tragbare Stromversorgungen hinten am Gerät positionieren. Beim Gebrauch n Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr! n Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr! n Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif‐ und Eisschichten zu entfernen. Sie könnten damit die Kältemittelrohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen. n Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr! n Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen. n Zum Abtauen und Reinigen Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel.de

n Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. n Kunststoffteile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffteile und Türdichtung werden sonst porös. n Be‐ und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen. n Vermeidung von Risiken für Kinder und gefährdete Personen: Gefährdet sind Kinder, Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben. Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten. Nur Kinder ab 8 Jahren das Gerät benutzen lassen. Bei Reinigung und Wartung Kinder beaufsichtigen. Niemals Kinder mit dem Gerät spielen lassen. Kinder im Haushalt n Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien! n Das Gerät ist kein Spielzeug für Kinder! n Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren! Allgemeine Bestimmungen Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt. Dieses Gerät ist für einen Nutzung bis zu einer Höhe von 2000 Meter über dem Meeresspiegel bestimmt. Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt. Das Gerät ist funkentstört nach EU‐Richtlinie 2004/108/EC. Der Kältekreislauf ist auf Dichtheit geprüft. Dieses Erzeugnis entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335/2/24). Hinweise zur Entsorgung x Verpackung entsorgen Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wiederverwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.de

x Altgerät entsorgen Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro‐ und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU‐weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warnung Bei ausgedienten Geräten

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit

dem Netzstecker entfernen.

3. Ablagen und Behälter nicht

herausnehmen, um Kindern das Hineinklettern zu erschweren!

4. Kinder nicht mit dem ausgedienten

Gerät spielen lassen. Erstickungsgefahr! Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel‐Kreis laufes bis zur fachgerechten Entsorgung nicht beschädigen. Gerät kennenlernen Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Gebrauchsanweisung gilt für mehrere Modelle. Abweichungen bei den Abbildungen sind möglich. Bild !

• nicht bei allen Modellen 1 Ein/Aus Taste 2 Innenbeleuchtung 3 Lichtschalter 4 Holzablage 5 Tauwasserablauf 6 Einstelltaste Temperatur 7 Anzeige Temperatureinstellung 8 Aktivkohlefilterde

Gerät aufstellen Zum Aufstellen eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein: Zu Elektro‐ oder Gasherden 3 cm. Zu Öl‐ oder Kohleanstellherden 30 cm. Wechsel des Türanschlages Ein Wechsel des Türanschlages ist bei diesem Gerät nicht möglich. Gerät ausrichten Bild " Gerät auf den vorgesehenen Platz stellen und ausrichten. Die vorderen Schraubfüße können verstellt werden. Raumtemperatur und Belüftung beachten Die Klimaklasse steht auf dem Typen schild. Sie gibt an, innerhalb welcher Raumtemperaturen das Gerät betrieben werden kann. Klimaklasse zulässige Raumtemperatur N +16 °C bis 32 °C ST +16 °C bis 38 °C T +16 °C bis 43 °C

Achtung Die Raumtemperatur darf nicht unter +16 °C absinken. Im Kühlraum wird es sonst zu kalt, emp findliches Kühlgut kann geschädigt werden. Belüftung Bild # Die erwärmte Luft an den Seitenwänden des Gerätes muss ungehindert abziehen können. Die Kühlmaschine muß sonst mehr leisten und das erhöht den Strom verbrauch. Für das Gerät sind deshalb seitliche Ab stände von mindestens 4 cm zu Wän den und Nachbarmöbeln notwendig. Dieser Abstand ist auch notwendig, dass die Türe mindestens um 90° geöffnet werden kann.de

Gerät anschließen Nach dem Aufstellen des Gerätes mindestens 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert. Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel “Reinigen”). Die Steckdose muss nahe dem Gerät und auch nach dem Einbau frei zugänglich sein. Das Gerät an 220 - 240 V/50 Hz Wechselstrom über eine vorschriftsmäßig installierte Steckdose anschließen. Die Steckdose muss mit einer 10‐A bis 16‐A‐Sicherung abgesichert sein. Bei Geräten, die in nicht‐europäischen Ländern betrieben werden, ist auf dem Typenschild zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Das Typenschild befindet sich im Gerät links unten. Ein eventuell notwendiger Austausch der Netzanschlussleitung darf nur durch einen Fachmann erfolgen. ! Warnung Auf keinen Fall darf das Gerät an elektronische Energiesparstecker und an Wechselrichter, die Gleichstrom in 230 V Wechselstrom umwandeln, angeschlossen werden (z. B. Solaranlagen, Schiffsstromnetze). Gerät einschalten Ein/Aus Taste Bild !/1 drücken. Das Gerät beginnt zu kühlen. Die Innenraumbeleuchtung leuchtet bei geöffneter Tür. Vom Werk aus ist das Gerät auf mittlere Einstellung 3 eingestellt. Hinweise zum Betrieb Während die Kühlmaschine läuft, bilden sich Wasserperlen oder Reif an der Rückwand des Kühlraums, dieses ist funktionsbedingt. Ein Abschaben der Reifschicht oder Abwischen der Wasserperlen ist nicht notwendig. Die Rückwand taut automatisch ab. Das Tauwasser wird in der Ablaufrinne Bild $ aufgefangen, zur Kühlmaschine geleitet und dort verdunstet. Temperatur einstellen Die Temperatur lässt sich von Stufe 1 - 5 einstellen. Einstelltaste Bild !/6 drei Sekunden lang drücken, bis die Anzeige blinkt. Danach die Einstelltaste so oft drücken, bis die gewünschte Einstellung angezeigt wird. Die letzte Einstellung wird gespeichert. Einstellung 1 geringe Kühlleistung Einstellung 5 höchste Kühlleistung Bei einer Einstellung von 3 wird je nach Umgebungstemperatur und Beladung eine Kühlraumtemperatur von +8 °C bis +12 °C erreicht. Kühlvermögen Die Temperatur im Kühlraum kann durch einbringen von größeren Mengen Wein vorübergehend wärmer werden.de

Flaschen einordnen Beim Einordnen beachten: n Je nach Modell können auf den Flaschenablagen eine max. Stückzahl an Flaschen gelagert werden, siehe Beladungsbeispiel Bild ) und *. Diese Stückzahl kann erreicht werden, wenn die Flaschen mit dem Flaschenhals nach vorne abgelegt werden. n Um eine einwandfreie Luftzirkulation im Gerät zu erhalten, sollten die Flaschen nicht entgegengesetzt gelagert werden und die Kühlraumrückwand nicht berühren. n Die angegebene Stückzahlen der Flaschen können abweichen bei anderer Flaschenform und Größe. n Der unterste Bereich ist, bedingt durch den Maschinenraum nicht sehr tief. Es können Getränkedosen oder kurze Weinflaschen gelagert werden. Für Präsentationszwecke ist es auch möglich, die Weinflaschen stehend zu lagern Bild %. Nutzinhalt Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild. Temperatur‐Zonen im Kühlraum nutzen! Durch die Luft‐Zirkulation im Gerät entstehen Zonen unterschiedlicher Temperatur: Die wärmste Zone ist oben. Die kälteste Zone ist unten. Getränke einordnen Aufbewahrung verschiedener Weintypen gemäß folgender von oben nach unten gehender Reihenfolge: n schwere Rotweine n Rose und leichte Rotweine n Weißwein n Champagner und Schaumweine. Es empfiehlt sich, die Weine ein paar Grade kälter als die gewünschte Trinktemperatur zu servieren, da sich der Wein beim Einschenken ins Glas rasch erwärmt.de

Praktische Tipps zur Weinlagerung n Flaschenweine grundsätzlich ausge packt - nicht in Kisten oder Kartons im Kühlraum aufbewahren. n Alte Flaschen müssen so gelegt werden, dass der Kork stets benetzt ist. Niemals sollte zwischen Wein und Kork ein Luftzwischenraum bestehen. n Die offenen Flaschenablagen eignen sich besonders gut, weil sie die Luft zirkulation nicht unterbrechen. Da durch wird die Luftfeuchtigkeit, die an den Flaschen kondensiert, schnell wieder abgetrocknet. n Vor dem Genuss sollte der Wein lang sam “angewärmt” (chambriert) werden: Holen Sie z. B. den Rosé ca. 2 - 5 Stunden, den Roten

4 - 5 Stunden vorher auf den Tisch,

dann haben Sie die richtige Trinktem peratur. Weißwein dagegen kommt di rekt auf den Tisch. Sekt und Champa gner sollten kurz vor dem Genuss im Kühlschrank gekühlt werden. n Berücksichtigen Sie, dass Weine immer etwas niedriger als ihre ideale Serviertemperatur gekühlt sein sollten, da sie sich beim Einschenken ins Glas sofort um 1 bis 2 °C erwärmen! Trinktemperaturen Die richtige Serviertemperatur entschei det über den Geschmack des Weines und damit über Ihren Trinkgenuss. Wir empfehlen zum Servieren des Wei nes folgende Trinktemperaturen: Weinart Trinktempera tur Große Bordeaux rot 18 °C Côtes du Rhône rot/ Barolo 17 °C Große Burgunder rot/ Bordeaux rot 16 °C Portwein 15 °C Junge Burgunder rot 14 °C Junge Rotweine 12 °C Junger Beaujolais/ Alle Weißweine mit wenig Restsüße 11 °C Alte Weißweine/ große Chardonnay 10 °C Sherry 9 °C Junge Weißweine ab Spätlese 8 °C Weißweine Lire/ Entre‐deux‐Mers 7 °Cde

Gerät ausschalten und stilllegen Gerät ausschalten Ein/Aus Taste Bild !/1 drücken. Kühlmaschine und Beleuchtung schalten ab. Gerät stilllegen Wenn Sie das Gerät längere Zeit nicht benutzen:

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

4. Geräte‐Tür offen lassen.

Gerät reinigen Gehen Sie wie folgt vor:

1. Netzstecker ziehen oder Sicherung

2. Die Türdichtung nur mit klarem

Wasser abwischen und danach gründlich trockenreiben.

3. Reinigen Sie das Gerät mit

lauwarmem Wasser und etwas Spülmittel. Das Wasser darf nicht in die Bedienelemente und Beleuchtung gelangen.

4. Nach dem Reinigen, Gerät wieder

anschließen und einschalten. Hinweis Verwenden Sie keine sandhaltigen oder säurehaltigen Putz‐ und Lösungsmittel. Tauwasser‐Rinne und Ablaufloch Bild $ regelmäßig reinigen, damit das Tauwasser ablaufen kann. Tauwasser‐Rinne mit Stäbchen o. ä. reinigen. Das Reinigungswasser darf nicht durch das Ablaufloch in die Verdunstungsschale laufen. Aktivkohlefilter Bild & Der Aktivkohlefilter sorgt für Luftaustausch und Geruchsverbesserung im Gerät. Wir empfehlen, den Filter jährlich auszutauschen. Ersatzfilter sind beim Kundendienst erhältlich. Energie sparen n Gerät in einem trockenen, belüftbaren Raum aufstellen! Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte. n Geräte‐Tür so kurz wie möglich öffnen! n Getränke erst abkühlen lassen, dann ins Gerät stellen! n Die Geräterückseite sollte gelegentlich mit einem Staubsauger oder Pinsel gereinigt werden, um einen erhöhten Stromverbrauch zu vermeiden.de

Betriebsgeräusche Ganz normale Geräusche Brummen - Kälteaggregat läuft. Blubbernde, surrende oder gurgelnde Geräusche - Kältemittel fließt durch die Rohre. Klicken - Motor schaltet ein oder aus. Geräusche vermeiden Das Gerät steht uneben Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter. Das Gerät “steht an” Bitte rücken Sie das Gerät von anste henden Möbeln oder Geräten weg. Schubladen, Körbe oder Abstellflächen wackeln oder klemmen Prüfen Sie bitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein. Gefäße berühren sich Rücken Sie bitte die Flaschen oder Ge fäße leicht auseinander. Kleine Störungen selbst beheben Bevor Sie den Kundendienst rufen: Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können. Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen - auch während der Garantiezeit! Störung Mögliche Ursache Abhilfe Temperatur weicht stark von der Einstellung ab. In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minu ten ausschalten. Ist die Temperatur zu warm, prüfen Sie nach wenigen Stunden, ob eine Temperatur annäherung erfolgt ist. Ist die Temperatur zu kalt, prü fen Sie am nächsten Tag die Temperatur nochmal.de

Störung AbhilfeMögliche Ursache Die Beleuchtung funktio niert nicht. Die Lampe ist defekt. Lampe austauschen Bild '/A

1. Netzstecker ziehen bzw.

Sicherung ausschalten.

2. Lampen‐Abdeckung von

3. Lampe austauschen;

Ersatzlampe 220 - 240 V Wechselstrom, Sockel E14, Wattangabe siehe defekte Lampe Die im Gerät verwendeten Leuchtmittel sind nur für Haus haltsgeräte geeignet. Die Leuchtmittel eignen sich nicht zur Raumbeleuchtung. Der Lichtschalter klemmt. Bild '/B. Prüfen, ob sich der Licht schalter bewegen lässt. Der Boden des Kühl raums ist nass. Das Tauwasser‐Ab laufrohr ist verstopft Bild $. Reinigen Sie die Tauwasser rinne und das Ablaufrohr (siehe “Gerät reinigen”). Im Gerät ist es nicht kalt. Häufiges Öffnen der Geräte‐Tür. Es wurden viele Fla schen eingelegt. Tür nicht unnötig öffnen.

Der Kühlschrank hat keine Kühlleistung. Das Gerät ist ausge schaltet. Ein/Aus‐Taste Bild !/1 drücken. Stromausfall; die Si cherung ist ausge schaltet; der Netz stecker sitzt nicht fest. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.de

Kundendienst rufen Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kundendienst‐Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E‐Nr.) und die Fertigungsnummer (FD‐Nr.) des Gerätes an. Sie finden diese Angaben auf dem Typenschild. Bild (. Bitte helfen Sie durch Nennung der Erzeugnis‐ und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten. Reparaturauftrag und Beratung bei Störungen D 089 69 339 339 A 0810 550 511 CH 0848 840 040 Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst‐Verzeichnis.en

'()*Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY www.bosch-home.com
