Produkttyp	Weinkühlschrank
Marke	Bosch
Modell	KTW18V80GB
Kapazität	Bis zu 18 Flaschen
Einstellbarer Temperaturbereich	Von +8°C bis +12°C (mittlere Einstellung 3), Einstellung von 1 bis 5
Klimaklasse	N, ST, T (Umgebungstemperatur +16°C bis +43°C)
Stromversorgung	220-240 V / 50 Hz
Kältemittel	R600a (entflammbar)
Innenbeleuchtung	Ja, mit Schalter
Ablagen	Aus Holz
Aktivkohlefilter	Ja, jährlicher Austausch empfohlen
Abtauen	Automatisch
Türanschlag wechselbar	Nicht möglich
Reinigung	Warmes Wasser und Spülmittel; keinen Dampfreiniger verwenden
Sicherheit	Keine elektrischen Geräte im Inneren verwenden; keine scharfen Gegenstände zum Abtauen verwenden

Häufig gestellte Fragen - KTW18V80GB BOSCH

Wie stelle ich die Temperatur des Weinkühlschranks Bosch KTW18V80GB ein?

Drücken Sie die Einstelltaste (Abb. 1/6) für 3 Sekunden, bis die Anzeige blinkt. Drücken Sie dann mehrmals, bis die gewünschte Einstellung erreicht ist (1 = niedrige Leistung, 5 = hohe Leistung). Die letzte Einstellung wird gespeichert.

Was tun, wenn die Innenbeleuchtung nicht funktioniert?

Ziehen Sie den Netzstecker. Entfernen Sie die Lampenabdeckung und ersetzen Sie die Glühbirne durch eine neue (220-240 V, Sockel E14, Leistung entsprechend der defekten Glühbirne). Schließen Sie das Gerät wieder an.

Wie reinige ich den Weinkühlschrank?

Ziehen Sie den Netzstecker. Reinigen Sie das Innere mit warmem Wasser und etwas Spülmittel. Verwenden Sie niemals einen Dampfreiniger oder scheuernde/saure Reinigungsmittel. Trocknen Sie die Türdichtung gut ab.

Warum steht Wasser im Boden des Weinkühlschranks?

Die Ablaufrinne für das Tauwasser ist wahrscheinlich verstopft. Reinigen Sie die Rinne (Abb. 4) und die Sammelrinne mit einem Stäbchen oder Pfeifenreiniger.

Kann man den Türanschlag wechseln?

Nein, der Türanschlag ist bei diesem Modell nicht wechselbar.

Wie viele Flaschen passen maximal hinein?

Die Kapazität beträgt etwa 18 Flaschen, je nach Form und Größe der Flaschen. Die genaue Angabe finden Sie auf dem Typenschild.

Bei welcher Temperatur werden verschiedene Weine serviert?

Siehe Tabelle in der Anleitung: z.B. Rotwein Bordeaux bei 18°C, trockene Weißweine bei 11°C, Champagner bei 7°C. Servieren Sie die Weine einige Grad unter der Idealtemperatur, da sie sich im Glas erwärmen.

Wie wechsle ich den Aktivkohlefilter?

Der Aktivkohlefilter (Abb. 6) muss einmal jährlich ausgetauscht werden. Ersatzfilter sind beim Bosch-Kundendienst erhältlich.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie, ob das Gerät eingeschaltet ist (Ein/Aus-Taste Abb. 1/1). Stellen Sie sicher, dass der Stecker eingesteckt und die Sicherung/der Schutzschalter nicht ausgelöst ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche Geräusche sind normal während des Betriebs?

Folgende Geräusche sind normal: Summen des Kompressors, Gluckern des Kältemittels und Klicken beim Ein- oder Ausschalten des Motors.

BEDIENUNGSANLEITUNG KTW18V80GB BOSCH

deGebrauchsanleitung enOperatinginstructions frNoticed'utilisation

de Inhaltsverzeichnis

Sicherheits-und Warnhinweise4......

HinweisezurEntsorgung5........

Gerätkennenlernen6.

Gerätaufstellen6.

Gerätausrichten6.

Raumtemperaturund

Belüftungbeachten7....

GeratanschlieBen7.

Geräteinschalten8.

Temperatur einstellen 8

Flascheneinordnen8........

Temperatur-Zonenim

Kuhlraumnutzen!9.

PraktischeTipps zur Weinlagerung .... 9

Trinktemperaturen 10

Gerätausschaltenundstillegen 10

Gerätreinigen 10

Aktivkohlefilter 11

Energie sparen 11

Betriebseräusche 11

KleineStorungenselbstbeheben 12

Kundendienst rufen 13

en Index

Safetyandwarninginformation 14......

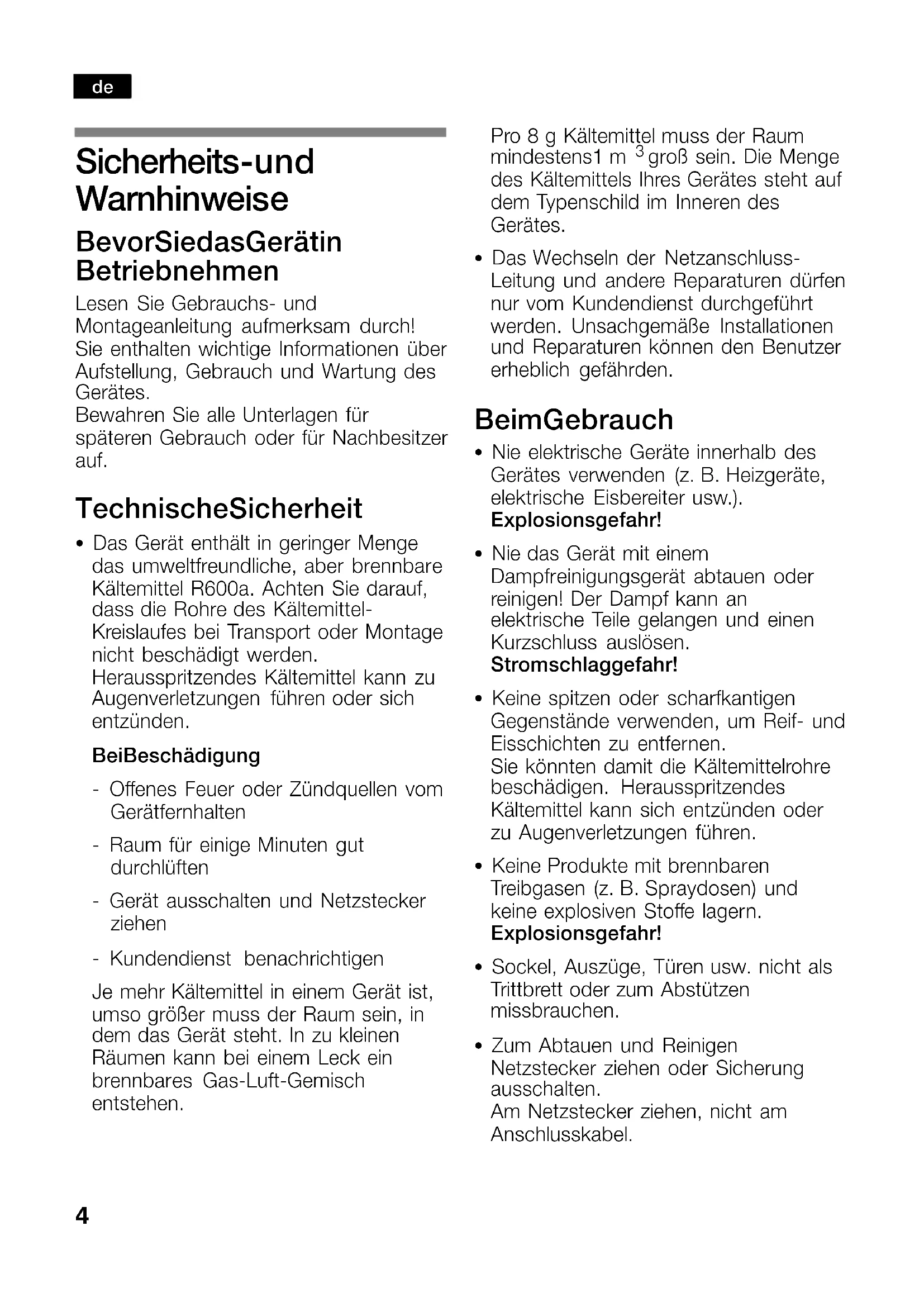

Sicherheits-und Warnhinweise

BevorSiedasGerätin Betriebnehmen

Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellung, Gebrauch und Wartung des Gerätes.

Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf.

TechnischeSicherheit

Das Gerät enthalt in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montagenicht beschädigt werden.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.

BeiBeschädigung

• Offenes Feuer oder Zündquellen vom Gerätfernhalten
• Raum für einige Minuten gut durchlufen
• Gerät ausschalten und Netzsteckerziehen
• Kundendienst benachrichtigen

Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät stehen. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen.

Pro 8 g Kältemittel muss der Raum mindestens1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes.

• Das Wechseln der Netzanschluss-Leitung und andere Reparaturen dürfen nur vom Kundendienst durchgeführt werden. Unsachgemäß Installationen und Reparaturen können den Benutzer erheblich gefährden.

BeimGebrauch

• Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr!
• Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen.

Stromschlaggefahr!

• Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie konnten damit die Kältemittelrohre beschädigten. Herausspritzendes Kältemittel kann sich entzüden oder zu Augenverletzungen führen.
• Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern.

Explosionsgefahr!

• Sockel, Auszüge, Turen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.
• Zum Abtauen und Reinigen Netzsteckerziehen oder Sicherung ausschalten.

Am Netzsteckerziehen, nicht am Anschlusskabel.

• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
• Kunststoffe und Turdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffe und Turdichtung werden sonstporös.
• Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.
• Dieses Gerät ist von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen, nur mit Aufsicht oder ausfuhrlicher Anleitung zu benutzen.

KinderimHaushalt

• Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien!
• Das Gerät ist kein Spielzeug für Kinder!
• Bei Gerät mit Turschloss: Schlüssel außer Reichweite von Kindern aufbewahren!

Allgemeine Bestimmungen

Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt.

Dieses Gerät ist für den tatsächlichen Gebrauch im Privathaushalt und das tatsächliche Umfeld bestimmt.

Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC.

Der Kältekreislauf ist auf Dichtheit geprüft.

Dieses Erzeugnis entspricht den einschlagigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335/2/24).

Hinweisezur Entsorgung

Verpackungentsorgen

Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wiederverwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrer Fachhändler oder bei der Gemeindeverwaltung.

Altgeratentsorgen

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte

(waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Warning

Bei ausgedienten Geräten

1. Netzsteckerziehen.
2. Anschlusskabel durchtrennen und mit dem Netzstecker entfernen.

Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen.

Gerätkennenlernen

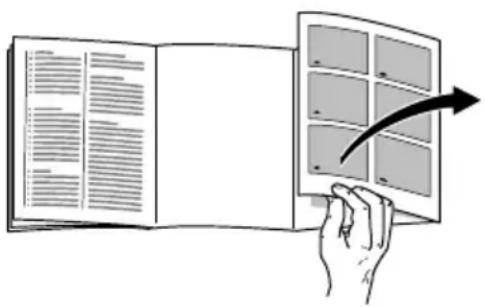

Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Gebrauchsanweisung gilt für mehrere Modelle.

Abweichungen bei den Abbildungen sind möglich.

Bild 1

* nicht bei allen Modellen

1Ein/AusTaste
2Innenbeleuchting
3Lichtschalter
4Holzablage
5Tauwasserablauf
6EinstelltasteTemperatur
7AnzeigeTemperatureinstellung
8Aktivkohlefilter

Gerätaufstellen

Zum Aufstellen eignet sich ein trockener, beluftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstelleniben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein:

Zu Elektro- oder Gasherden 3 cm.
Zu Öl- oder Kohleanstellherden 30 cm.

Wechsel des Turanschlages

Ein Wechsel des Turanschlages ist bei thisem Gerät nicht möglich.

Gerätausrichten

Bild 2

Gerät auf den vorgesehenen Platz stellen und austrichten. Die vorderen Schraubfübe konnen verstellten werden.

Ruumtemperaturund Belüftungbeachten

Die Klimaklasse steht auf dem Typenschild. Sie gibt an, innerhalb welcher Raumtemperaturen das Gerät betrieben werden kann.

Klimaklassezulässige

Raumtemperatur

N+16°Cbis32°C

ST+16°Cbis38°C

T+16°Cbis43°C

Achtung

Die Raumtemperaturarf nicht unter +16^ absinken.

Im Kühlraum wird es sonst zu kalt, empfindliches Kühlgut kann geschädigt werden.

Belüftung

Bild 3

Die erwärmtte Luft an den Seitenwänden des Gerätes muss ungehindert abziehen konnen. Die Kuhlmaschine muß sonst mehr leisten und das erhöht den Stromverbrauch.

Für das Gerät sind deshalb seitliche Abstände von mindestens 4 cm zu Wänden und Nachbarmöbeln notwendig.

Dieser Abstand ist auch notwendig, dass die Türe mindestens um 90^ geöffnet werdenkann.

Gerät anschließen

Nach dem Aufstellen des Gerätes mindestens 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Wahrend des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel "Reinigen").

Die Steckdose muss nahe dem Gerät und auch nach dem Einbau frei zugänglich sein.

Das Gerät an 220-240 V/50 Hz
Wechselstrom über eine vorschriftsmäßig installierte Steckdose anschließen. Die Steckdose muss mit einer 10-A bis 16-A-Sicherung abgesichert sein.

Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist auf dem Typenschild zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihr's Stromnetzes übereinstimmt. Das Typenschild befindet sich im Gerät links unter. Ein eventuell notwendiger Austausch der Netzanschlussleitung darf nur durch einen Fachmann erfolgen.

Warnung

Auf keinen Fallarf das Gerät an elektronische Energiesparstecker und an Wechselrichter, die Gleichstrom in 230 V Wechselstrom umwandeln,
angeschlossen werden (z.B.
Solaranlagen, Schiffsstromnetze).

Geräteinschalten

Ein/Aus Taste Bild 1/1 drucken. Das Gerät beginnt zu kühlen. Die Innenraumbeleuchtung leuchtet bei geöffneter Tur.

Vom Werk aus ist das Gerät auf mittlere Einstellung 3 eingestellt.

HinweisezumBetrieb

Während die Kuhlmaschine lauft, bildensich Wasserperlen oder Reif an derRückwand des Kuhlraums,這些istfunktionsbedingt. Ein Abschaben derReifschicht oder Abwischen derWasserperlen ist nicht notwendig. DieRückwand taut automatisch ab.DasTauwasser wird in der Ablaufrinne Bild 4 aufgefangen, zur Kuhlmaschine geleitetund Dort verdunstet.

Temperatureinstallen

Die Temperatur lassst sich von Stufe 1-5 einstehen.

Taste Bild 1/6 drei Sekunden lang drücken, bis Anzeige blinkt. Danach Taste so oft drucken, bis die gewünschte Einstellung angezeigt wird.

Die letzte Einstellung wird gespeichert.

Einstellung 1 geringe Kuhlleistung

Einstellung 5 höchste Kühleistung

Bei einer Einstellung von 3 wird je nach Umgebungstemperatur und Beladung eine Kühlraumtemperatur von +8^ bis +12^ erreicht.

Kuhlvermögen

Die Temperatur im Kühlraum kann durch einbringen von größeren Mengen Wein vorübergehend warmer werden.

Flascheneinordnen

Beim Einordnen beachten:

• Je nach Modell können auf den Flaschenablagen eine max. Stückzahl an Flaschen gelagert werden, siehe Beladungsbeispel Bild 9 und 10. Diese Stückzahl kann erreicht werden, wenn die Flaschen mit dem Flaschenhals nach vorne abgelegt werden.
• Um eine einwandfrei Luftzirkulation im Gerät zu erhalten, sollen den Flaschen nicht entgegengesetzt gelagert werden und die Kühlaumrückwand nicht berühren.
  Die angegebene Stückzahlen der Flaschen konnen abweichen bei anderer Flaschenform und Groß.
• Der unterste Bereich ist, bedingt durch den Maschinenraum nicht sehr tief. Es können Getränkedosen oder kurze Weinflaschen gelagert werden. Für Präsentationszwecke ist es auch möglich, die Weinflaschen stehend zu lagernBild 5.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in Ihrrem Gerät auf dem Typenschild.

Temperatur-Zonenim Kühlraumnutzen!

Durch die Luft-Zirkulation im Gerät entstehen Zonen unterschiedlicher Temperatur:

Die wärmtste Zone ist oben

Die kälteste Zone ist unten

Getränkeeinordnen

Aufbewahrung verschiedener Weintypengemäß folgender von oben nach untergehenderReihenfolge:

• schwere Rotweine
• Rose und leichte Rotweine
  WeiBwein
  ChampagnerundSchaumweine

Es empfeht sich, die Weine ein paar Grade kälter als die gewünschte Trinktemperatur zu servieren, da sich der Wein beim Einschenken ins Glas rasch erwartmt.

Praktische Tipps zur Weinlagerung

• Flaschenweine grundsätzlich ausgepackt - nicht in Kisten oder Kartons im Kühlraum aufbewahren.
• Alte Flaschen müssen so gelegt werden, dass der Kork stets benetzt ist. Niemals sollen zwischen Wein und Kork ein Luftzwischenraum bestehen.
  Die offenen Flaschenablagen eignensich besonderss gut, weil sie dieLuftzirkulation nicht unterbrechen. Dadurch wird die Luftfeuchtigkeit, dieandenFlaschen kondensiert,schnellwieder abgetrocknet.
• Vor dem Genuss sollte der Wein langsam "angewärmt" (chambriert) werden: Holen Sie z. B. den Rosé ca. 2-5 Stunden, den Roten 4-5 Stunden vorher auf denTisch,dann haben Sie die richtige Trinktemperatur. Weißein dagegen kommt direkt auf den Tisch. Sekt und Champagner sollenn kurz vor dem Genuss im Kühlschrank gekühlt werden.
• Berücksichtigten Sie, dass Weine immer etwas niedriger als ihre ideale Serviertemperatur gekühlt sein sollenen, da sie sich beim Einschenken ins Glas sofort um 1 bis 2^ erwärmen!

Trinktemperaturen

Die richtige Serviertemperatur entscheidet über den Geschmack des Weines und damit über ihren Trinkgenuss.

Wir empfehlen zum Servieren des Weines folgende Trinktemperaturen:

Weinart	Trinktem- peratur
Große Bordeaux rot	18 °C
Côtes du Rhône rot/ Barolo	17 °C
Große Burgunder rot/ Bordeauxrot	16 °C
Portwein15 °C
JungeBurgunder rot	14 °C
Junge Rotweine	12 °C
JungerBeaujo- lais/AlleWeiβ- weinemitwenig Restsübe	11 °C
AlteWeiβweine/ großeChardonnay	10 °C
Sherry9 °C
JungeWeiβweine abSpätlese	8 °C
WeiβweineLire/ Entre-deux-Mers	7 °C

Gerätausschaltenund stilllegen

Gerätausschalten

Ein/Aus Taste Bild 1/1 drucken.
Kuhlmaschine und Beleuchtung schalten ab.

Gerätstillegen

Wenn Sie das Gerät langere Zeit nicht benutzen:

1. Gerät ausschalten.
2. Netzsteckerziehen oder Sicherung ausschalten.
   3.Gerätreinigen.
3. Geräte-Tür offen halten.

Gerätreinigen

Gehen Sie wie folgt vor:

1. Netzsteckerziehen oder Sicherung ausschalten!
2. Die Turdichtung nur mit klarem Wasser abwischen und danach gründlich trockenreiben.
3. Reinigen Sie das Gerät mit lauwarmem Wasser und etwas Spülmittel. Das Wasserarf nicht in die Bedienelemente und Beleuchtung gelangen.
4. Nach dem Reinigen, Gerät wieder anschließen und einschalten.

Hinweis

Verwenden Sie keine sandhaltigen oder säurehaltigen Putz- und Lösungsmittel.

Tauwasser-Rinne und Ablaufloch Bild 4 regelmäßig reinigen, damit das Tauwasser ablaufen kann. Tauwasser-Rinne mit Stäbchen o. ä. reinigen.

Das Reinigungswasserarf nicht durch das Ablaufloch in die Verdunstungsschale laufen.

Aktivkohlefilter

Bild 6

Der Aktivkohlefilter sorgt für Luftlaufausch und Geruchsverbesserung imGerät.

Wir empfehlen, den Filter jährlich auszutauschen.

Ersatzfilter sind beim Kundendienst erhältlich.

Energiesparen

• Gerät in einem trockenen, beluftbaren Raum aufstellen! Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequellestehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte.
• Geräte-Tür so kurz wie möglich öffnen!
• Getränke erst abkühlen setzen, dann insGerätstellen!
  Die Geräterückseite sollte gelegentlich mit einem Staubsauger oder Pinsel gereinigt werden, um einen erhöhten Stromverbrauch zu vermeiden.

Betriebsgeräusche

GanznormaleGerausche

Brummen - Kälteaggregat lauft.

Blubbernde,surrendeodergurgelnde Gerausche -Kaltemittel flieBt durch die Rohre.

Klicken - Motor schaltet ein oder aus.

Gerauschevermeiden

DasGerätstehtuneben

Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfübe oder legen Sie etwas unter.

DasGerät“stehtan”

BitrereckenSiedasGerat von anstehendenMobelnoder Geratenweg.

Schubladen,Körbeoder Abstellflächenwackelnoderklemmen

Prufen Sieitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Gefäßeberührensich

Rücken Sieitte die Flaschen oderGefaeIe leicht auseinander.

Kleine Störungen selbst beheben

BevorSiedenKundendienstrufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben konnen.

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen-auch während der Garantiezeit!

Störung	MöglicheUrsacheAbhilfe
TemperaturweichtstarkvonderEinstellungab.		IneinigenFällenrechte, wenn SiedasGerätfür5Minutenausschalten.IstdieTemperaturzuwarm, prüfenSichnachwenigenStunden, obeineTemperaturannaherungferfolgtist.IstdieTemperaturzukalt, prüfenSieannächstenTagdieTemperaturnochmal.
DieBeleuchtungfunktioniertnicht.	DieGlühlampeistdefekt.GühlampeaustauschenBild 7/A1.Netzsteckerziehenbzw.Sicherungausschalten.2.Lampen-Abdeckungvonhintenabziehen.3.Gühlampeaustauschen;Ersatzglühlampe220-240VWechselstrom,SockeI4,WattangabesiehedefekteLampeDerLichtschalterklemmt.Bild 7/B.	Prüfen, obersichbewegenlässt.
DerBodendesKühlraumsistnass.	DasTauwasser-AblaufrohristverstopftBild 4.	ReinigenSiedieTauwasserrinneunddasAblaufrohr(siehe“Gerätreigin”)
ImGerätistesnichtkalt.	HäufigesÖffnenderGeräte-Tür.EswurdenvieleFlascheneingelegt.	Türnichtunnöttigöffnen.2-3Tagewarten.
StörungAbhilfeMöglicheUrsache
DerKühlschrankhat keineKuhlleistung.	DasGerätist ausgescheltet.	Ein/Aus-TasteBild 1/1drücken.
	Stromausfall;die Sicherungist ausgescheltet;der Netzsteckersitztnichtfest.	Prüfen,obStromvorhandenist, Sicherungenüberprüfen.

Kundendienstrufen

Einen Kundendienst in Ihrer Höhe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sieitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) des Gerätes an.

Sie finden diese Angaben auf dem Typenschild. Bild 8.

Bitte halten Sie durch Nennung der Erzeugnis- und Fertigungsummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten.

Reparaturauftrag und Beratung bei Störungen

D 01801223355

(0,039 /Min. aus dem Festnetz, Mobilfunk max. 0,42 /Min.)

A 0810240260

CH 0848840040

Die Kontaktdaten aller Ländern finden Sie imbeiliegenden Kundendienst-Verzeichnis.

Safetyandwarning information

BeforeyousswitchONthe appliance

Technischeveiligigkeit

Kleine storingen sich verhelen
