MANUALE UTENTE KSW30V80GB BOSCH

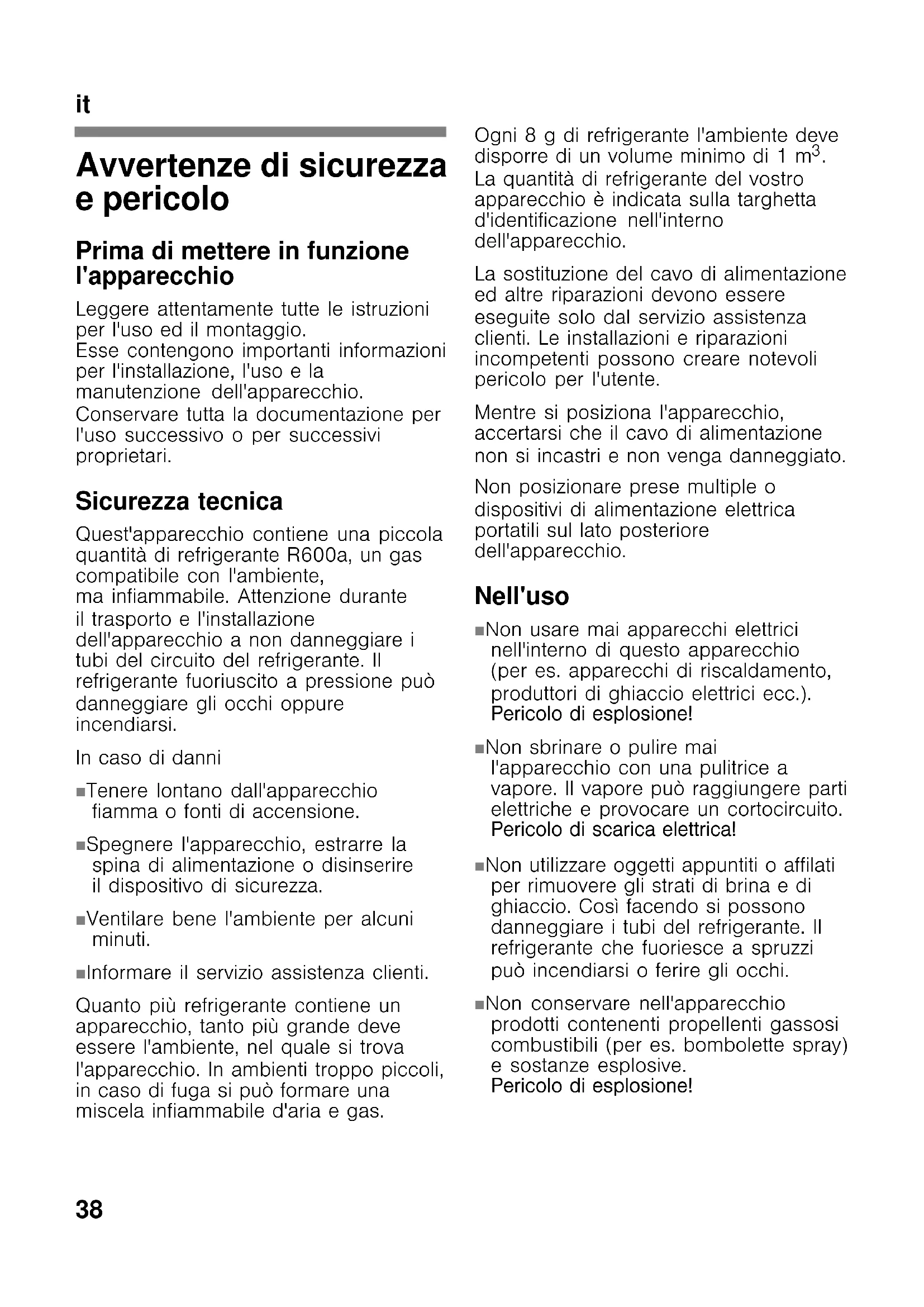

Avvertenze di sicurezza e pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Conservare tutta la documentazione per l'uso successivo o per successivi proprietari. Sicurezza tecnica Quest'apparecchio contiene una piccola quantità di refrigerante R600a, un gas compatibile con l'ambiente, ma infiammabile. Attenzione durante il trasporto e l'installazione dell'apparecchio a non danneggiare i tubi del circuito del refrigerante. Il refrigerante fuoriuscito a pressione può danneggiare gli occhi oppure incendiarsi. In caso di danni n Tenere lontano dall'apparecchio fiamma o fonti di accensione. n Spegnere l'apparecchio, estrarre la spina di alimentazione o disinserire il dispositivo di sicurezza. n Ventilare bene l'ambiente per alcuni minuti. n Informare il servizio assistenza clienti. Quanto più refrigerante contiene un apparecchio, tanto più grande deve essere l'ambiente, nel quale si trova l'apparecchio. In ambienti troppo piccoli, in caso di fuga si può formare una miscela infiammabile d'aria e gas. Ogni 8 g di refrigerante l'ambiente deve disporre di un volume minimo di 1 m

La quantità di refrigerante del vostro apparecchio è indicata sulla targhetta d'identificazione nell'interno dell'apparecchio. La sostituzione del cavo di alimentazione ed altre riparazioni devono essere eseguite solo dal servizio assistenza clienti. Le installazioni e riparazioni incompetenti possono creare notevoli pericolo per l'utente. Mentre si posiziona l'apparecchio, accertarsi che il cavo di alimentazione non si incastri e non venga danneggiato. Non posizionare prese multiple o dispositivi di alimentazione elettrica portatili sul lato posteriore dell'apparecchio. Nell'uso n Non usare mai apparecchi elettrici nell'interno di questo apparecchio (per es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! n Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica! n Non utilizzare oggetti appuntiti o affilati per rimuovere gli strati di brina e di ghiaccio. Così facendo si possono danneggiare i tubi del refrigerante. Il refrigerante che fuoriesce a spruzzi può incendiarsi o ferire gli occhi. n Non conservare nell'apparecchio prodotti contenenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze esplosive. Pericolo di esplosione!it

n Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come pedana d'appoggio oppure come sostegno. n Per lo sbrinamento e la pulizia dell'apparecchio, spegnere, estrarre la spina di alimentazione o disinserire il dispositivo di sicurezza. Tirare direttamente la spina non il cavo di alimentazione. n Conservare alcool ad alta gradazione solo ermeticamente chiuso ed in posizione verticale. n Non sporcare le parti di materiale plastico e la guarnizione della porta con olio o grasso. Altrimenti le parti di materiale plastico e la guarnizione della porta diventano porose. n Non coprire né ostruire le aperture di entrata ed uscita dell'aria per l'apparecchio. n Evitare pericoli a bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi ed altresì persone, sprovviste di sufficiente conoscenza del sicuro funzionamento dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano ben compreso i pericoli. Una persona responsabile della sicurezza è tenuto a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell'apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio. Bambini in casa n Non abbandonare l'imballaggio e sue parti alla mercé di bambini. Pericolo di soffocamento da scatole di cartone pieghevoli e fogli di plastica! n L'apparecchio non è un giocattolo per bambini! n Per gli apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini. Norme generali Questo apparecchio è destinato esclusivamente alla conservazione del vino. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Questo apparecchio è destinato al normale uso casalingo e privato in ambiente domestico. L'apparecchio è schermato contro i radiodisturbi secondo la direttiva EU 2004/108/EC. L'ermeticità del circuito di raffreddamento è stata controllata. Questo prodotto è conforme alle pertinenti norme di sicurezza per gli apparecchi elettrici (EN 60335/2/24). Avvertenze per lo smaltimento x Smaltimento dell'imballaggio L'imballaggio protegge il vostro apparecchio da danni di trasporto. Tutti i materiali impiegati sono compatibili con l'ambiente e riciclabili. Vi preghiamo di collaborare: smaltite l'imballaggio nel rispetto dell'ambiente. Siete pregati d'informarvi presso il vostro rivenditore specializzato o presso la vostra amministrazione municipale sulle attuali possibilità di smaltimento.it

x Rottamazione diunapparecchio dismesso Gli apparecchi dismessi dispongono ancora diunvalore residuo! Uncorretto smaltimento nel rispetto dell’ecologia, permette direcuperare materie prime pregiate. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

Pericolo Incaso diapparecchi fuori uso

1. Estrarre laspina dialimentazione.

2. Troncare ilcavo elettrico

dicollegamento erimuoverlo unitamente alla spina.

3. Non estrarre iripiani eicontenitori,

questo rende più difficile aibambini dientrare nel vano frigo dell'apparecchio!

4. Vietare aibambini di giocare con

unapparecchio dismesso. Pericolo diasfissia! Ifrigoriferi contengono gas nel circuito refrigerante egas nell'isolamento. Refrigerante egas devono essere smaltiti inmodo appropriato. Evitare didanneggiare iraccordi del circuito refrigerante, durante ilconferimento dell’apparecchio alla piattaforma diriciclaggio. Conoscere l'apparecchio Aprire l'ultima pagina con le figure. Questo libretto d'istruzioni per l'uso è valido per diversi modelli. Nelle figure sono possibili differenze nelle figure. Figura !

• non in tutti i modelli 1 Pulsante acceso/spento 2 Illuminazione interna 3 Interruttore luce 4 Ripiano in legno 5 Scarico acqua di sbrinamento 6 Tasto di regolazione temperatura 7 Display impostazione della temperatura 8 Filtro a carbone attivoit

Installazione dell'apparecchio Per l'installazione è idoneo un ambiente asciutto, ventilabile. Il luogo d'installazione non deve essere esposto all'irradiazione solare diretta e non essere vicino ad una fonte di calore, come stufa, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore. Da cucine elettriche o a gas 3 cm. Da stufe ad olio combustibile o carbone 30 cm. Reversibilità della porta È possibile un difetto tecnico nell'apparecchio. Livellare l'apparecchio Figura " Disporre e livellare l'apparecchio nel luogo previsto. I piedini a vite anteriori possono essere regolati. Considerare la temperatura ambiente e la ventilazione La classe climatica è indicata sulla targhetta d'identificazione. Essa indica entro quali limiti di temperatura ambiente l'apparecchio può essere usato. Classe climatica Temperatura ambiente ammessa N da +16 °C a 32 °C ST da +16 °C a 38 °C T da +16 °C a 43 °C

Attenzione La temperatura ambiente non deve scendere a meno di +16 °C. Altrimenti nel vano frigorifero il freddo aumenta troppo, con possibili danni agli alimenti delicati. Ventilazione Figura # L'aria riscaldata sulle pareti laterali dell'apparecchio deve poter defluire liberamente. Altrimenti il frigorifero deve lavorare più a lungo, e ciò fa aumentare il consumo di energia elettrica. Per l'apparecchio sono perciò necessarie distanze laterali di almeno 4 cm da pareti e mobili attigui. Questa distanza è necessaria anche per aprire la porta almeno a 90°.it

Collegare l'apparecchio Dopo avere collocato l'apparecchio, attendere almeno 1 ora prima di metterlo in funzione. Durante il trasporto può accadere che l'olio contenuto nel compressore penetri nel sistema di raffreddamento. Pulire l'interno dell'apparecchio prima di metterlo in funzione la prima volta (vedi capitolo Pulizia). La presa deve trovarsi nelle vicinanze dell'apparecchio ed essere facilmente accessibile anche dopo il montaggio. Collegare l'apparecchio alla corrente alternata a 220 - 240 V/50 Hz tramite una presa installata a norma. La presa deve essere protetta con un dispositivo di sicurezza da 10 A a 16 A. Per apparecchi, che vengono impiegati in paesi non europei, controllare sulla targhetta porta‐dati se la tensione ed il tipo di corrente indicati corrispondono ai valori della propria rete elettrica. La targhetta d'identificazione si trova in basso a sinistra nell'apparecchio. La sostituzione del cavo di alimentazione, se necessaria, deve essere eseguita solo da un tecnico specializzato. ! Pericolo L'apparecchio non deve essere mai collegato a prese a risparmio energetico elettroniche e ad inverter, che trasformano corrente continua in corrente alternata a 230 V (per es. impianti solari per la produzione di energia, reti elettriche navali). Accendere l'apparecchio Il pulsante Acceso/Spento figura !/1. L'apparecchio comincia a raffreddare. L'illuminazione interna si accende quando la porta è aperta. L'apparecchio è impostato di fabbrica sul livello di refrigerazione intermedio 3. Istruzioni per il funzionamento Quando il refrigeratore è in funzione sulla parete posteriore del frigorifero si formano goccioline d'acqua o brina, questo dipende dal normale funzionamento. Non è necessario raschiare lo strato di brina o asciugare le goccioline d'acqua. La parete posteriore si sbrina automaticamente. L'acqua di sbrinamento si raccoglie nel convogliatore di scarico, figura $, scorre sul gruppo frigorifero e qui evapora. Regolare la temperatura La temperatura può essere regolata in livelli da 1 a 5. Premere il tasto di regolazione Figura !/6 per tre secondi finché l'indicatore non lampeggia. Poi premere il tasto di regolazione finché non compare l'impostazione desiderata. Verrà memorizzata l'ultima impostazione. L'impostazione 1 corrisponde al livello minimo di refrigerazione. L'impostazione 5 corrisponde al livello massimo di refrigerazione. Impostando il livello 3, a seconda della temperatura ambiente e del grado di riempimento del frigorifero, si raggiunge una temperatura della cella pari a +8 °C - +12 °C.it

Potenza refrigerante La temperatura nel frigorifero può aumentare temporaneamente a causa dell'introduzione di maggiori quantità di alimenti. Sistemare le bottiglie Quando si ripongono gli alimenti nel frigorifero: n A seconda del modello, sui ripiani bottiglie può essere depositato un numero massimo di bottiglie, vedi esempio di carico figure ) e *. Questo numero può essere raggiunto se le bottiglie vengono deposte con il collo della bottiglia rivolto verso avanti. n Per una perfetta circolazione dell'aria nell'apparecchio, le bottiglie non devono essere disposte capovolte e non devono toccare la parete posteriore del frigorifero. n Le quantità di bottiglie indicate possono differire in caso di diversa forma e dimensione delle bottiglie. n A causa del vano macchina, la zona inferiore non è molto profonda. Possono essere conservate lattine di bevande o bottiglie di vino basse. A scopi di presentazione è anche possibile disporre le bottiglie verticali, figura %. Capacità utile totale I dati del volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Sfruttare le zone di temperatura nel frigorifero! A causa della circolazione dell'aria, nel frigorifero si formano zone con temperatura differente: La zona meno fredda è in alto La zona più fredda è in basso Sistemare le bevande Conservazione di diversi tipi di vino nell'ordine seguente dall'alto in basso: n vini rossi forti n rosati e rossi leggeri n vini bianchi n champagne e spumanti. È consigliabile raffreddare i vini un paio di gradi in meno rispetto alla temperatura di consumazione, poiché il vino versato nel bicchiere si riscalda rapidamente.it

Consigli pratici per la conservazione del vino n Conservare nel frigorifero i vini in bottiglia sempre disimballati, non in casse o cartoni. n Le bottiglie vecchie devono essere deposte in modo che il tappo sia sempre bagnato. Tra vino e tappo di sughero non deve mai esservi aria. n I ripiani bottiglie aperti sono particolarmente idonei poiché non interrompono la circolazione dell'aria. Grazie a questo l'umidità dell'aria, che si condensa sulle bottiglie, si asciuga di nuovo rapidamente. n Prima della degustazione il vino dovrebbe essere portato lentamente a temperatura ambiente: mettere in tavola per es. il rosato ca. 2 - 5 ore prima, il rosso 4 - 5, avrete allora la giusta temperatura di degustazione. Il vino bianco va invece direttamente dal frigo sulla tavola. Lo spumante e lo champagne dovrebbero essere raffreddati nel frigorifero poco prima della degustazione. n Considerare che i vini devono essere raffreddati sempre un po' meno della loro temperatura di degustazione ideale, poiché quando vengono versati nel bicchiere si riscaldano subito di

Temperature di consumazione La giusta temperatura di degustazione èdecisiva per il gusto del vino e di conseguenza per il piacere nel gustarlo. Per servire il vino consigliamo le seguenti temperature di consumazione: Tipo di vino Temperatura di consuma zione Bordeaux rosso 18 °C Côtes du Rhône rosso/Barolo 17 °C Borgogna rosso/ Bordeaux rosso 16 °C Porto 15 °C Borgogna nuovo 14 °C Vini rossi nuovi 12 °C Beaujolais nuovo/ tutti i vini bianchi con poco residuo di gusto amabile 11 °C Vini bianchi vecchi/ Chardonnay 10 °C Sherry 9 °C Vini bianchi nuovi di vendemmia tardiva 8 °C Vini bianchi dellaLoira/ Entre‐deux‐Mers 7 °Cit

Spegnere e mettere fuori servizio l'apparecchio Spegnere l'apparecchio Il pulsante Acceso/Spento figura !/1. Il refrigeratore e l'illuminazione si spengono. Mettere fuori servizio l'apparecchio Se l'apparecchio resta inutilizzato per un lungo periodo:

1. Spegnere l'apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo di sicurezza.

3. Pulire l'apparecchio.

4. Lasciare aperta la porta

dell'apparecchio. Pulire l'apparecchio Procedere come segue:

1. Estrarre la spina di alimentazione

o disinserire il dispositivo di sicurezza.

2. Lavare la guarnizione della porta solo

con acqua pulita e poi asciugarla con cura.

3. Lavare l'apparecchio con acqua

tiepida e poco detersivo. L'acqua non deve penetrare negli elementi di comando e nell'illuminazione.

4. Dopo la pulizia, ricollegare ed

accendere l'apparecchio. Avvertenza Non usare prodotti per pulizia e solventi chimici contenenti sabbia o acidi. Pulire regolarmente il convogliatore dell'acqua di sbrinamento ed il foro di scarico, figura $, affinché l'acqua di sbrinamento possa scorrere liberamente. Pulire con un bastoncino o simile il convogliatore dell'acqua di sbrinamento. L'acqua con detersivo per la pulizia non deve scorrere attraverso il foro di scarico nella vaschetta d'evaporazione. Filtro a carbone attivo Figura & Il filtro a carbone attivo assicura il ricambio dell'aria e limita la formazione di odori all'interno dell'apparecchio. Si consiglia di sostituire il filtro una volta all'anno. Presso il servizio di assistenza tecnica sono disponibili filtri di ricambio. Risparmiare energia n Installare l'apparecchio un in ambiente asciutto ventilabile. L'apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. n Aprire la porta dell'apparecchio il tempo più breve possibile. n Fare raffreddare le bevande calde, prima di conservarle nel frigorifero. n Per evitare un maggiore consumo di energia elettrica, la parte posteriore dell'apparecchio dovrebbe essere pulita ogni tanto con un aspirapolvere o con un pennello.it

Rumori di funzionamento Rumori normali Ronzio - il gruppo frigorifero è in funzione. Gorgoglio, scroscio o ronzio - derivano dal refrigerante, che scorre attraverso i raccordi. Scatto - il motore si accende o si spegne. Evitare i rumori L'appoggio dell'apparecchio non è stabile Livellare l'apparecchio con una livella a bolla d'aria. Utilizzare a tal fine i piedini a vite oppure inserire spessori sotto i piedini. L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto. Cassetti o ripiani traballano o sono incastrati Controllare gli elementi estraibili ed eventualmente riposizionarli. I contenitori all'interno dell'apparecchio si toccano tra loro Separare le bottiglie o i contenitori. Eliminare da soli piccoli guasti Prima di rivolgersi al servizio assistenza clienti: provare ad eliminare autonomamente l'inconveniente con l'aiuto delle seguenti istruzioni. In caso d'intervento del servizio assistenza clienti, anche durante il periodo di garanzia, il diritto fisso di chiamata del tecnico è a carico del cliente! Guasto Causa possibile Rimedio La temperatura si discosta notevolmente dalle impostazioni iniziali. In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperatura è troppo alta, controllare dopo qualche ora se vi è stata una normalizzazione della temperatura. Se la temperatura è troppo bassa, ricontrollare la temperatura il giorno seguente.it

Guasto RimedioCausa possibile L'illuminazione non funziona. La lampadina è difettosa Sostituire la lampadina, figura '/A.

1. Estrarre la spina

d'alimentazione, oppure disinserire il dispositivo di sicurezza.

2. Rimuovere la copertura della

lampadina di ricambio, corrente alternata da 220−240V, portalampada E14, per l'indicazione dei Watt vedere la lampadina fulminata. Le lampadine utilizzate nell'apparecchio sono adatte esclusivamente agli apparecchi domestici. Tali lampadine non sono adatte a illuminare gli ambienti. Interruttore bloccato. Figura '/B Verificare se è possibile muovere l'interruttore della luce. Il fondo del vano frigorifero è bagnato. Il tubo di scarico dell'acqua di sbrinamento Figura $ è otturato. Pulire il convogliatore dell'acqua di sbrinamento ed il tubo di scarico (vedi «Pulire l'apparecchio») Nell'interno l'apparecchio non è freddo. Frequente apertura della porta dell'apparecchio. Sono state introdotte molte bottiglie. Non aprire inutilmente la porta. Attendere 2 - 3 giorni.it

Guasto RimedioCausa possibile Il frigorifero non ha potenza refrigerante. L'apparecchio è spento. Il pulsante Acceso/Spento. Figura !/1. Interruzione di corrente; il dispositivo di sicurezza è scattato; la spina di alimentazione non è inserita bene. Controllare se vi è energia elettrica e controllare il dispositivo di sicurezza. Servizio assistenza clienti Trovate un servizio assistenza clienti non lontano da voi nell'elenco telefonico oppure nell'elenco del servizio assistenza clienti. Indicate al servizio assistenza clienti la sigla del prodotto (E‐Nr.) ed il numero di fabbricazione (FD‐Nr.) del vostro apparecchio. Trovate questi due dati nella targhetta d'identificazione figura (. Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitare interventi inutili. Risparmiate così le spese relative. Riparazione e assistenza in caso di anomalie: I 800-829120 Linea verde CH 0848 840 040 È possibile trovare i contatti di tutti i Land nell'elenco dei servizi di assistenza tecnica allegato.nl
