GEBRUIKSAANWIJZING KSW30V80GB BOSCH

Veiligheidsbepalingen

enwaarschuwingen49.

Aanwijzingen over de afvoer 50.

Kennismaking met het apparaat 51....

Apparaat opstellen 52.

Apparaat horizontal zetten 52.

Let op omgevingstemperatuur en

beluchting 52.

Apparaat aansluten 53

Inschakelen van het apparatusat 53.

Instellen van de temperatuur

Flessen inruimen 54

Let op de temperatuurzones in de
koelruimte! 54
Praktische tips bij het opslaan
van wijn 55
Drinktemperature
Apparaat uitschakelen en
buiten werkig stellen 56
Schoonmaken van het apparatusat 56
Actiefkoolfitler 57
Energie bespare 57
Bedrijfsgeluiden 57
Kleine storingenzelfverhopen. 58
Servicedienst 59

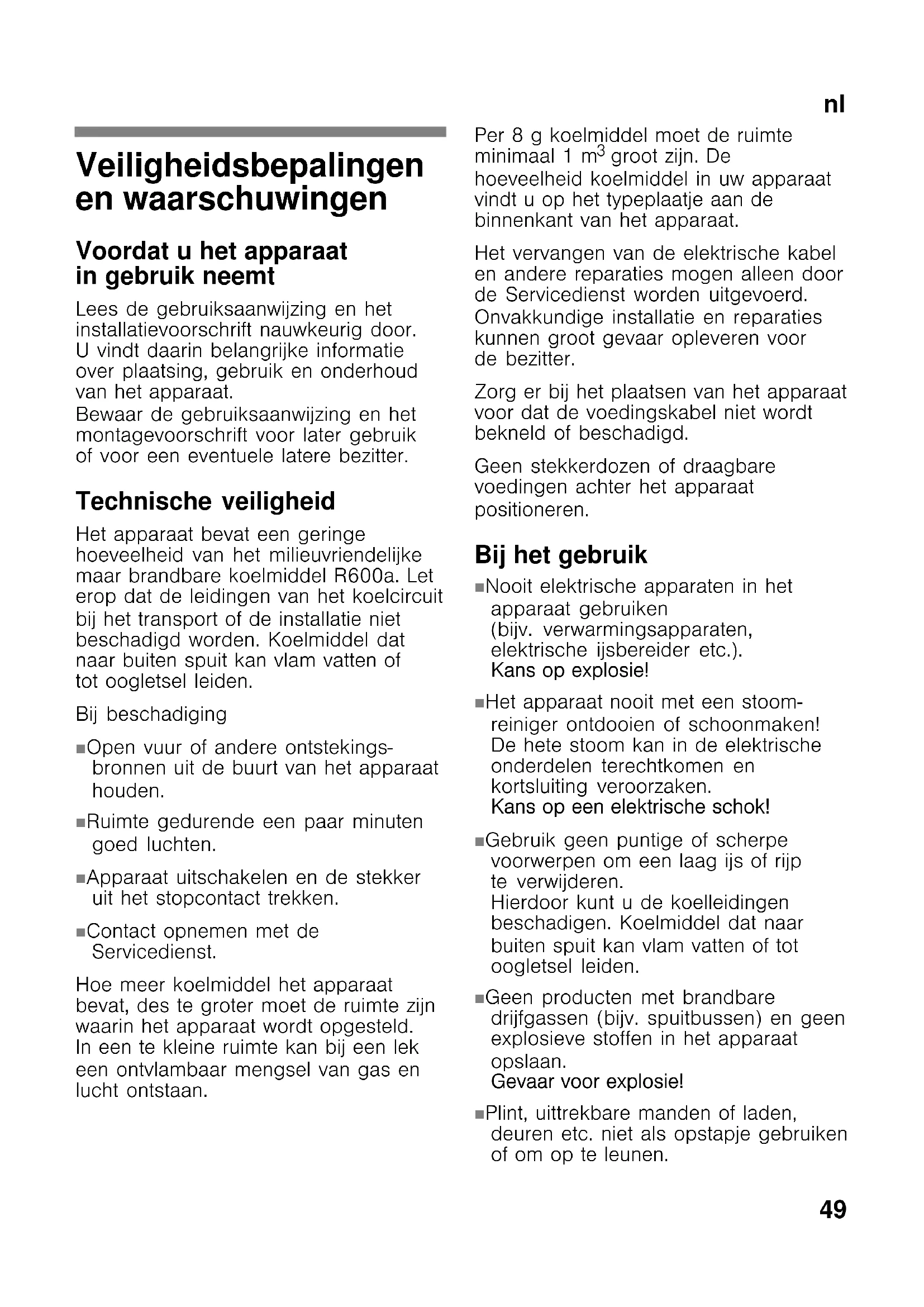

Veiligheidsbepalingen en waarschuwingen

Voordat u het apparaat in gebruik neemt

Lees de gebruiksaanwijzing en het installatievoorschrift nauwkeurig door. U vindt waarin belangrijke informatatie overplaatsing, gebruik en onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuele latere bezitter.

Het apparaat bevat een geringe hoeveelheid van het milieuvriendelijk maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installmentie nicht beschadigd worden. Koelmiddel dat waar buiten spuit kan vlam vatten of tot oogletsel leiden.

Bij beschadiging

• Open vuur of andere ontstekings-bronnen uit de buurt van het apparaat honden.
  Ruiimte gedurende een paar minutengoodluchten.
  Apparaat uitschakelen en de stekkeruit het stopcontact trekken.
• Contact opnemen met de Servicedienst.

Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte+zijn waarin het apparaat wordt opgesteld. In een tekleine ruimte kan bij een lekeen ontvlambaar mengsel van gas en lucht ontstaan.

Per 8 g koelmiddel moet de ruimte minimaal 1m^3 groot়n. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

Het verwangen van de elektrische kabel en andere reparations mogen alleen doorde Servicedienst worden uitgevoerd.
Onvakkundige installmentie en reparationskunnen groot gevaar opleveren voorde bezitter.

Zorg er bij hetplaatsen van het apparaat voor dat de voedingskabel nicht wordenbekneld of beschadigd.

Geen stekkerdozen of draagbare voedingen awhile het apparaat positioneren.

Bij het gebruik

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsbereider etc.). Kans op explosie!
Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen verechtkomen en kortsluiting verooorzaken. Kans op een elektrische schok!
- Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. Hierdoor kunt u de koelleidingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.
- Geen producten met brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan.
Gevaar voor explosie!
■Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om op te leunen.

nl

Dranken met een hoog alcoholpercentage altijd goed afgesloten en staand bewaren.
- Om te ontdooien of te reinigen het apparaat uitschakelen, stekker uit het stopcontact trekken of de zekering uitschakelen resp. losdraaien. Altijd aan de stekker trekken, nooit aan de aansluitkabel.
Zorg dat de kunststof delen en de deurafdichting Niet met olie of vet in aanraking komen. Ze können pereus worden.
De be- en ontluchtingsopeningen van het apparaat nooit afdekken.
Vermijden van risico's voor kinderen en kwetsbare personen: Kwetsbaar zijn kinderen/personen met lichamelijke, geestelijkke of zintuigelijk beperkingen, evenals Personen die onvoldoende kennis hebben over de veilige bediening van het apparaat. Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de bevaren worden.
Een voor de verilgheid verantwoordelijkke persoon要去 zicht houden op kinderen en kwetsbare Personen bij het apparaat of hen instruieren.
Alleen kinderen vanaf 8aar het apparaat lately gebruiken.
Bij reiniging en onderhoud toezicht honden op kinderen.
Laat kinderen nooit met het apparaat spelen.

Kinderen in het huishouden

■Verpakkingsmaterialiaal en onderden ervan zichen geen spelegoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
Het apparaat is geen spelelgoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

Algemene bepalingen

Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Dit apparaat is bedoeld voor huishoudelijk gebruik door particulieren en thuisgebruik.

Het apparatus is ontstoord volgens EU-richtlijn 2004/108/EC.

Het koelcircuit is op dichtheid gecontroleerd.

Dit apparatus voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335/2/24).

Aanwijzingen over de afvoer

Afvoeren van de verpakking van uw(AP) apparaat

De verpakking beschermt uw apparaat gegen transportschade. De gebruiktematerialen zijn onschadelijk voor het milieu en+kunnen opnieuw worden gebruikt. Helpaarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.

U kurz bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kurz (laten) afvoeren voor een milieuvriendelijk verwerking.

Afvoeren van uw oude apparatus

Oude apparaten zich geen waardeloos afval!

Door een milieuvriendelijk afvoer kuren waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt in overeenstemming met de Europeserechtlijn 2012/19/EU betreffende

afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Waarschuwing

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen met de stekker verwijderen.
3. Legplateaus en voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
4. Laat kinderen nicht met het afgedankte apparatusaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddel en in de isolatie gas.

Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijkke afvoer mogen de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.

Kennismaking met het apparaat

De)[-] Dei tte bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is op更是 dan een type van toepassing.

Kleine awijkingen in de afbeeldingen zich möglichk.

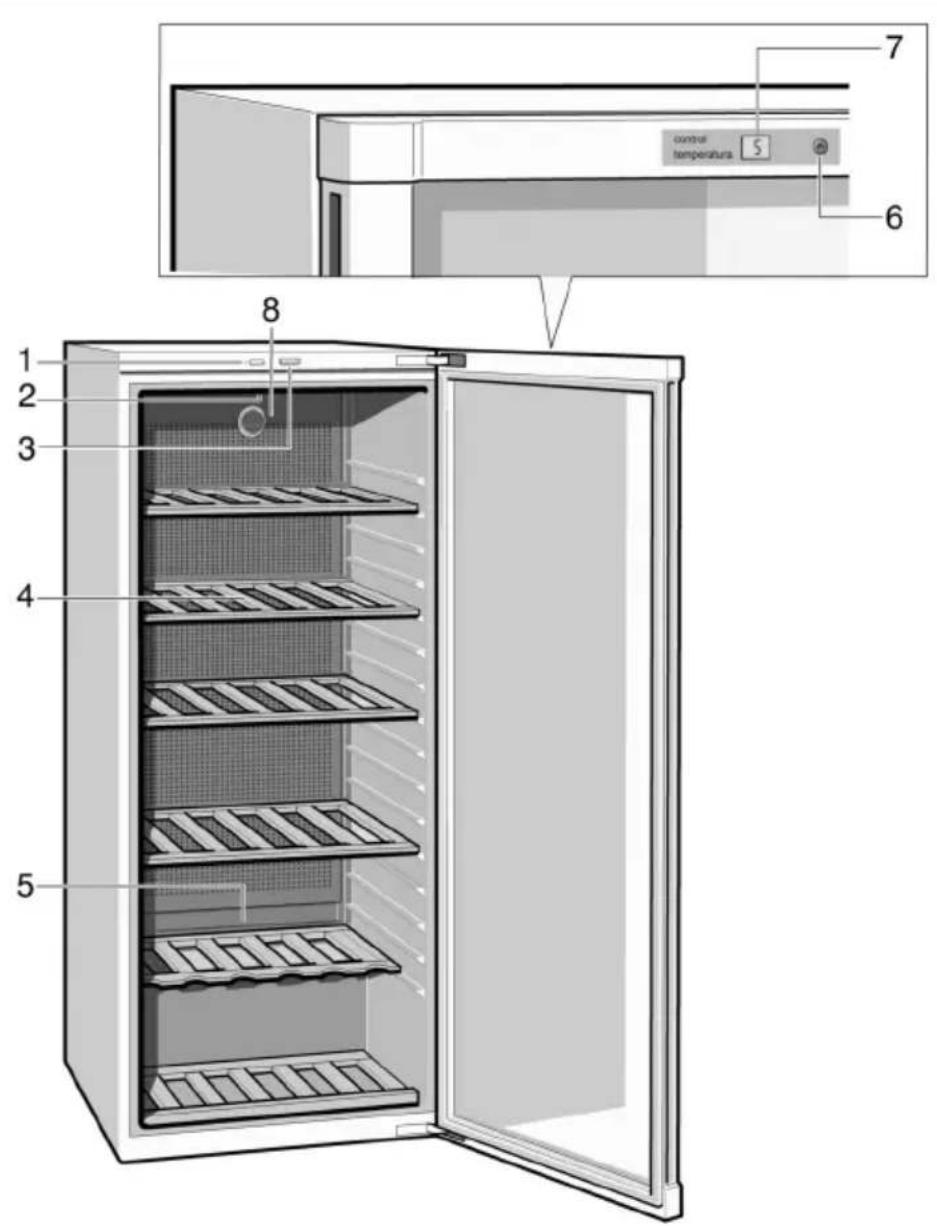

Afb. 1

*niet bij alle modellen

1 Toets Aan/Uit
2 Binnerverlichting
3 Lichtschakelaar
4 Houten legplateau
5 Dooiwaterafvoergootje
6 Insteltoets temperatuur
7 Indicatie Temperatuurinstelling
8 Actiefkoolfilter

Apparaat opstellen

Geschikt voor het opstellenল droge, ventilierbare vertrekken. Het apparaat liefst Niet direct in de zon of naast een fornuis, verwarmingsradiator of andere warmtebronplaatsen. Is plaatsing naast een warmtebron Niet te vermijden, kaak dan gebruik van een isolerende plank of neem de volgende minimumafstanden in acht:

Naast elektrische- of gasfornuizen 3 cm. Naast een CV-installatie 30~cm

Verwissen van de deurophanging

Verwissen van de deurophanging is bij dit apparaat Niet möglich.

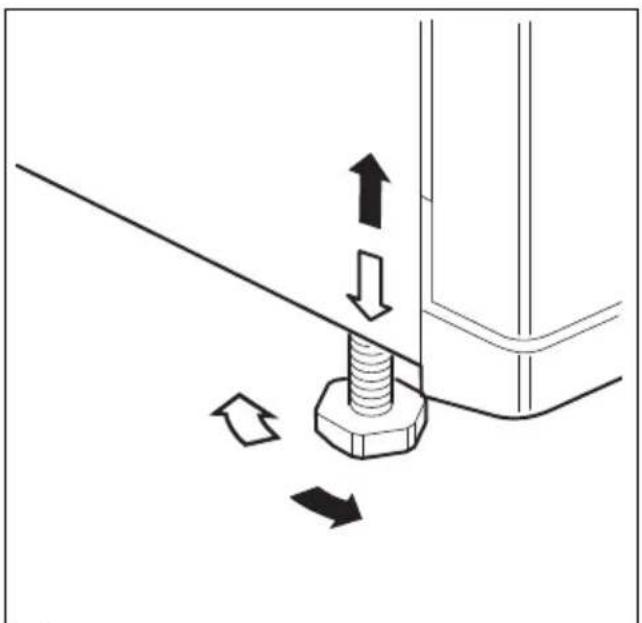

Apparaat horizontal zetten

Afb. 2

Het apparaat op de waarvoor bestemde plaats zetten en stellen.

De voorste schroefvoetjes können versteld worden.

Let op omgevings-temperatuuren beluchting

De klimaatklasse staat aangegeven op het typeplaatje. Hiermee worden aangegeven bij welke omgevingstemperatuur het apparaat gebruikt kan worden.

Klimaatklasse Toelaaatbare omgevingstemperatuur

N+16 °C tot 32 °C

ST+16 °C tot 38 °C

T+16 °C tot 43 °C

Attentie

De omgevingstemperatuur mag nicht onder +16^ dalen.
Anders worden het in de koelruimte te koud waardoor gevoelige levensmiddelen gevaar hunnen lopen.

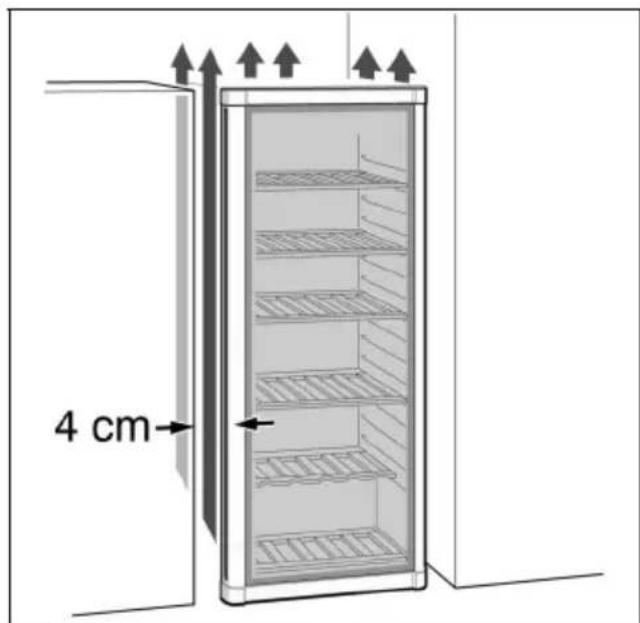

Beluchting

Afb. 3

De verwarmde lucht aan de zijwanden van het apparaat要去 ongehinderd konnen wegtrekken. Anders要去 de koelmachine更是presteren waardoor het energieverbruik toeneemt.

Daarom要去andezijkantenvan het apparaateen minimumafstand van4cm totde wanden en/ofkeukenmeubelen in acht wordengenomen.

Deze afstand is ookoodzakelijk om de deur minimaal 90^ te+kennen openen.

Apparaat aansluiten

Na hetplaatsen van het apparaat moet u minimaal een 1aar wachten voordatu het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsystem terecht komt.

Vóor het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk Schoonmaken).

Het stopcontact dient zich dichtbij het apparaat te bevinden en ook na de inbouw vrij toegankelijk te+zijn.

Het apparaat uitsluitend via een volgens de voorschriften aangebracht, randgeaard stopcontact op 220 - 240 V/50 Hz wisselstroom aansluiten. Het stopcontact要去en beveiligd met een zekering van 10 A tot 16 A.

Bij apparaten die in nicht Europese landen worden gebrukt op het typeplaatje controleren of de aansluitspanning en de stroomsoort overeenkomen met de waarden van uw elektriciteitsnet. Het typeplaatje bevindt zich links onderaan in het apparaat. Een eventueeloodzakelijkke verranging van de aansluitkabel mag alleen door een vakkundig monteur worden uitgevoerd.

Waarschuwing

Het apparaat mag nooit worden aangesloten op elektronische energiebesparende stekkers of op omvormers die gelijkstroom omzetten in 230V wisselstroom (bijv. installations voor zonnenergie of netwerken voor schepen).

Inschakelen van het apparaat

Toets Aan/Uit afb. 1/1 indrukken.
Het apparaat begint te koelen.
De binnenverlichting is bij geopende deur ingeschakeld.

In de fabriek is het apparaat op de gemiddelde instelling 3 ingesteld.

Aanwijzingen bij het gebruik

Terwijl de koelmachine loopt, vormen zich dooiwaterdruppels of een laagje rijp op dechterwand van de koelruimte. Dit is normaal. U hoeft de dooiwaterdruppels Niet af te wissen of de rijp af te schrapen. De hinterwand wordt automatisch ontdooid. Het dooiwater loopt via het afvoergootje afb. 4 maar de koelmachine, waar het verdampt.

Instellen van de temperatuur

De temperatuur kan van stand 1 tot 5
worden ingesteld. Insteltoets Afbeelding 1/6 drie seconden lang ingedrukt houden, tot het display knippert. Daarna de insteltoets net zo vaak indrukken tot de gewenste instelling worden weergegeven.

DeThatinstellingwordtopgeslagen.

Installing 1 lage koelcapaciteit

Installing 5 hoogste koelvermogen

Bij een instelling op 3 wordt, afhankelijk van omgevingstemperatuur en belading, in de koelruimte een temperatuur van +8^ tot +12^ bereikt.

nl

Koelcapaciteit

De temperatuur in de koelruimte kan door het inladen van grotere hoeveelheden wijn tijdelijk warmer worden.

Flessen inruimen

Attentie bij het inruimen:

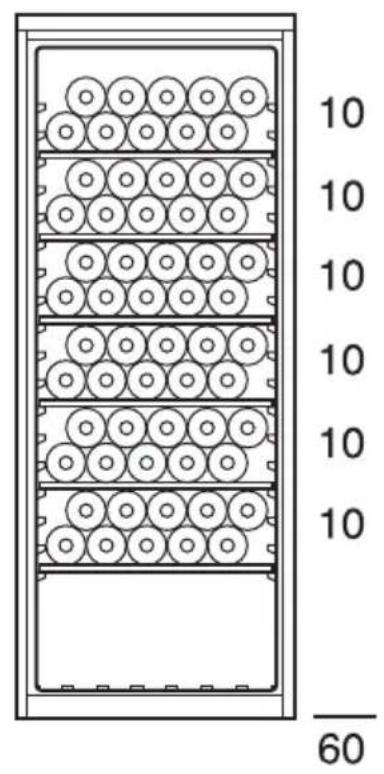

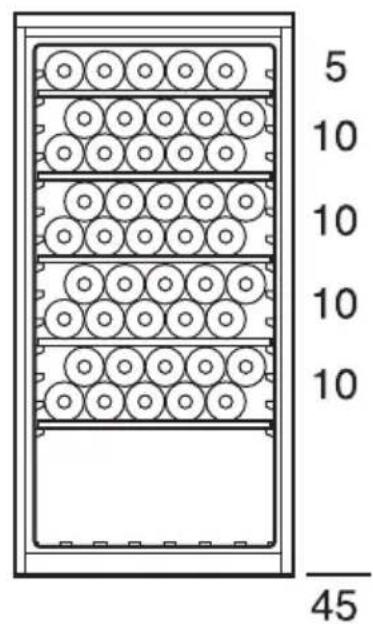

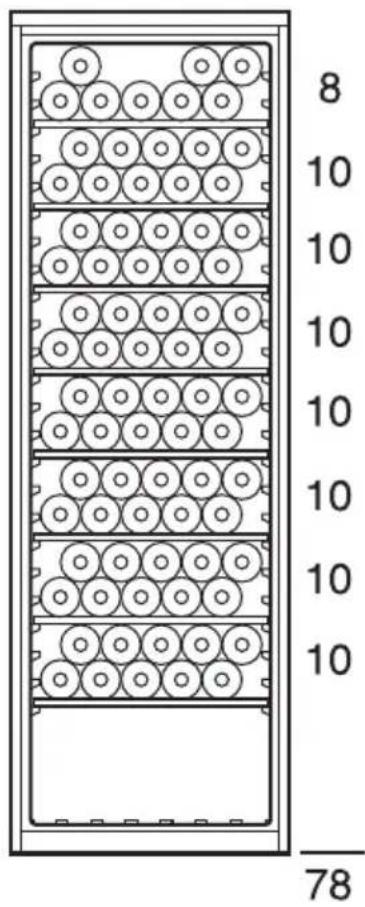

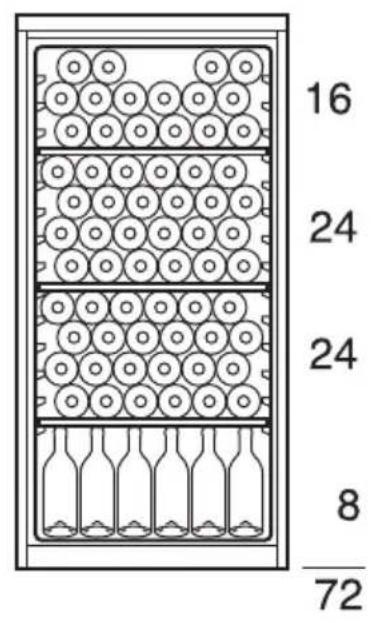

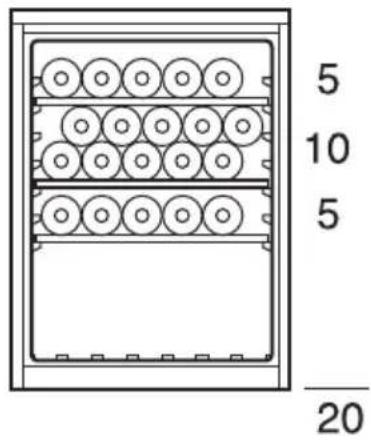

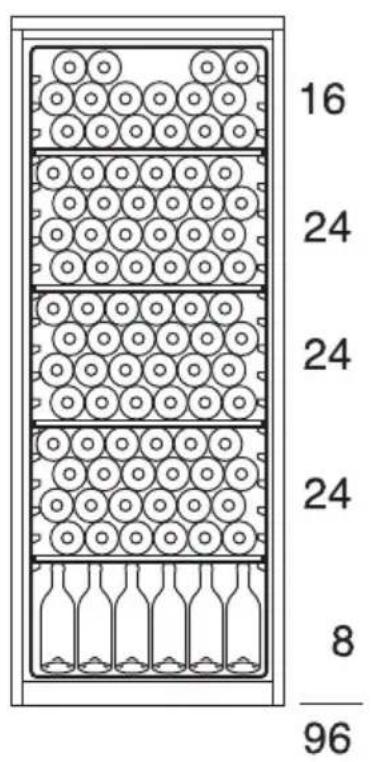

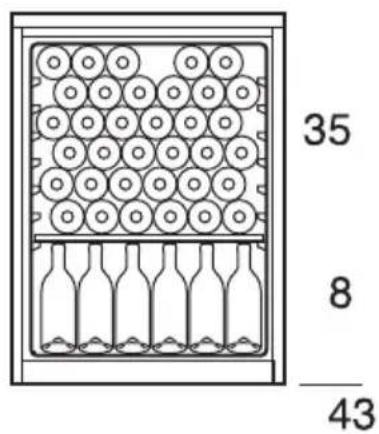

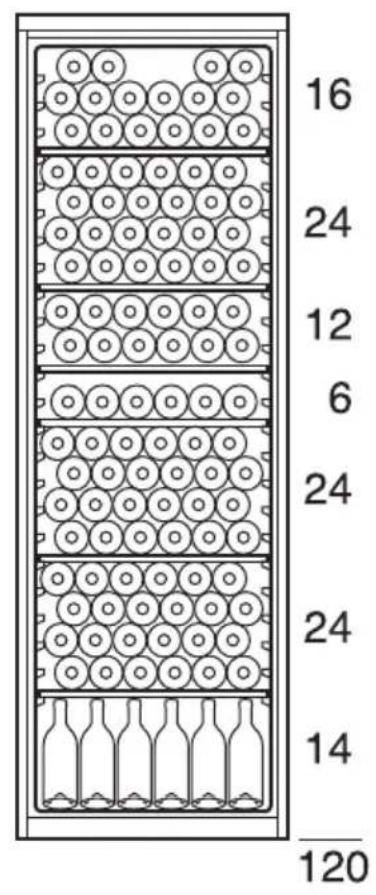

• Afhankelijk van het model kan op de flessenrekken een maximum aantal flessen bewaard worden, zich inruimvoorbeeld afb. 9 en 10. Dit,aantal kan bereikt worden als de flessen met de hals maar voren worden neergelegd.
• Om de luchtcirculatie in het apparaat optimaal te houden, mogen de flessen Niet om en om worden neergelegd en mogen ze dechyterwand van de koelruimte Niet raken.

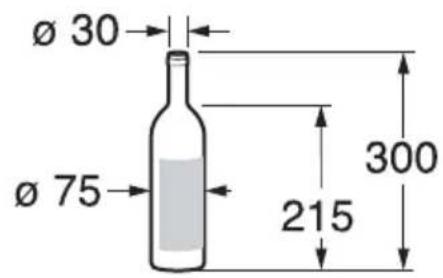

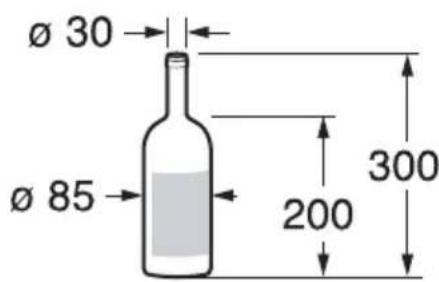

  Het aantal flessen kan bij een andere vorm of grootte van de flessen van het aangegeven aantal afwijken.

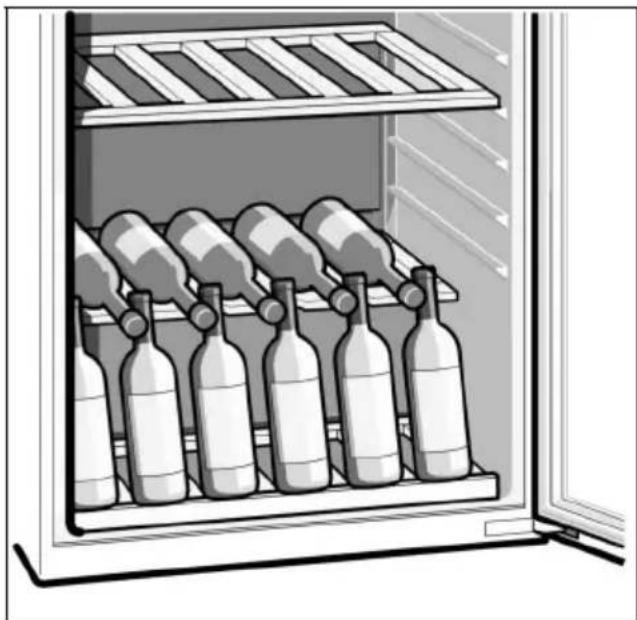

  Vanwege de machineruimte is het onderste gedeelte nicht bijzonder diep. Er kuren dranken in blink of korte flessen wijn worden opgeslagen. Voor demonstratiedoeleinden is het ook möglichk de flessen wijn staande op te slaan afb. 5.

Netto-inhoud

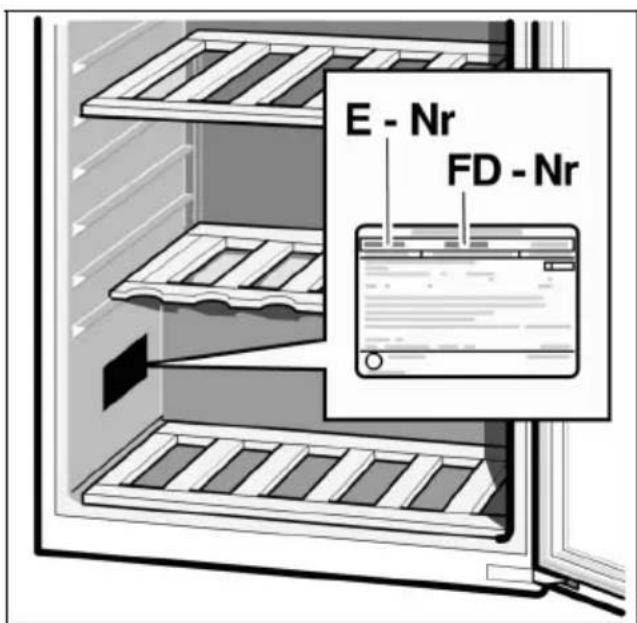

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat.

Let op de temperatuurzones in de koelruimte!

Door de luchtcirculatie in het apparaat ontstaan er zones met verschillende temperaturen:

De koudste zone is onderin

Dranken inruimen

Verschillende soorten wijn in onderstaande volgorde van bovenaar beneden bewaren:

volle rode wijn
rosé en lichte rode wijn
witte wijn
champagne en moussederende wijn

Wij raden u aan de wijn een paar graden kouder te serveren dan de gewenste drinktemperatuur waar dat de wijnijdens het inschenken in het glas snel verwarmd worden.

Praktische tips bij het opslaan van wijn

• De flessen wijn algijd uitgepakt, nooit in kistjes of dozen bewaren.
  Oude flessen algijd zo neerleggen dat de kurk vochtig blijft. Tussen de wijn en de kurk mag nooit een luchtruimte zichn.
• De open flessenrekken zijn uitstekend geschikt onions de luchtcirculatie nicht worden onderbroken, waardoor de luchtvochtigheid die op de flessen condenseert, snel wee droogt.
  Alvorens van de wijn te genieten,要去 deze langzaam op temperatuur komen (chambereren).Zet bijv. rosé ca. 2-5 uur en rode wijn 4-5 uur van tevoren op tafel.Ze hebben dan de juiste drinktemperatuur.Witte wijn要去 direct uit de koelkast op tafel komen.Sekt en champagne kort voor het uitschenken in de koelkast koelen.
  Let erop dat wijn.altijd ieets kouder gekoeld moet worden dan de ideale schenktemperatuur ontdat hij tijdens het inschenken in het glas onmiddelijk ca. 1 tot 2^ warmer wordt!

Drinktemperature

De juiste schenktemperatuur is doorslaggevend voor de smaak van de wijn en daarmee voor het drinkgenot.

Wij raden bij het schenken van de wijn de volgende temperaturen aan:

Soort wijn	Drinktemperaatuur
Rode Bordeaux 18 °C
Côtes du Rhone, rood/Barolo	17 °C
Rode Bourgogne/ rode Bordeaux	16 °C
Port 15 °C
Jonge rode Bourgogne	14 °C
Jonge rode wijn 12 °C
Jonge Beaujolais/ alle witte wijnen met weinig suikergehalte	11 °C
Oude witte wijn/Chardonnay	10 °C
Sherry 9 °C
Jonge witte wijn vanaf Spätlese	8 °C
Witte Loirewijn/ Entre-deux-Mers	7 °C

Apparaat uitschakelen en buiten werkinq stellen

Uitschakelen van het apparatus

Toets Aan/Uit afb. 1/1 indrukken. Koelmachine en verlichting wordenuitgeschakeld.

Buiten werkig stellen van het apparaat

Als het apparaat langereijd nicht worden gebruikt:

1. Uitschakelen van het apparaat.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
3. Apparaat schoonmaken.
4. Deur van het apparaat open lately staan.

Schoonmaken van het apparaat

U gaat als volgt te werk:

1. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen!
2. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.
3. Het apparaat met lauw water met een scheutje afwasmiddel schoonmaken. Het water mag nicht in de bedieningselementen en deverlichting terechtkomen.
4. Na het schoonmaken het apparaat weeer aansluiten en inschakelen.

Attentie

Geen schoonmaakmiddelen gebruiken die schuurmiddelen, zand of zuren resp. chemische oplosmiddelen bevatten.

Dooiwatergootje en afvoergaatje afb. 4 regelmatig schoonmaken, zodat het dooiwater ongehinderd kan wegopen. Dooiwatergootje met een staafje of iets dergelijks schoonmaken.

Het sop mag nicht via het afvoergaatje in de dooiwateropvangschaal terechtkommen.

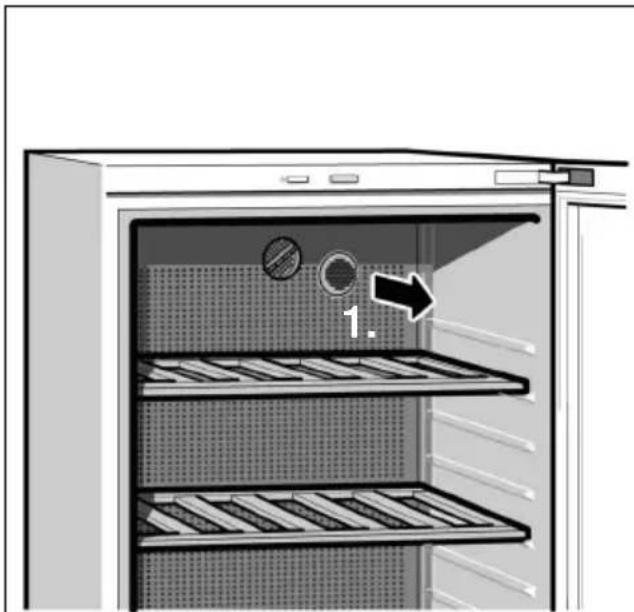

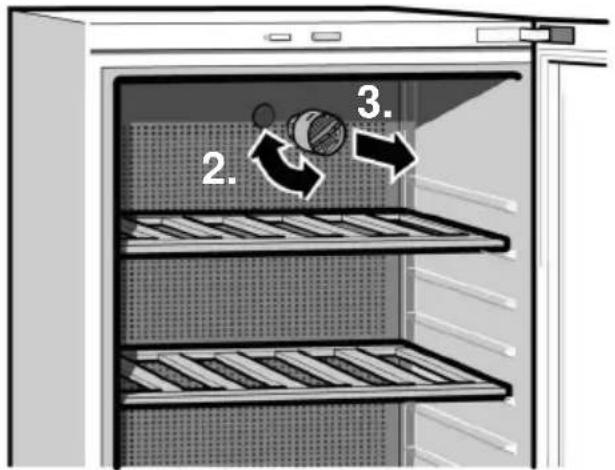

Actiefkoolfitler

Afb. 6

De actiefkoolfilter zorgt voor luchtverversing en geurverbetering in het apparaat.

Wij raden aan de filter waarlijks te verwangen.

Reservefilters zich verwrijkijgbaar bij de Servicedienst.

Energie bespare

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Niet direct in de zon of in de buurt van een warmtebron ( bijv. verwarmingsradiator, fornuis). Gebruik eventueel een isolatieplaat.
Deur van het apparaat zo kort可想而知)!
Drank eerst latent afkoelen en dan pas in het apparaat leggen.
- De hinterkant van het apparaat af en toe met met een stofzuiger of borstel reinigen om toename van het energieverbruik te voorkomen.

Bedrijfsgeluiden

Heel normale geluiden

Gebrom - de koelmachine loopt.

Geborrel, gebruis of geklok - het koelmiddel stroomt door de leidingen.

Geklik - de motor worden in of uitgeschakeld.

Voorkomen van geluiden

Het apparaat staat nicht waterpas

Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg ie's onder het apparaat.

Het apparaat staat gegen een ander meubel of apparatus

Het apparatus van het meubel of apparaat ernaat wegschuiven.

De laden of legplateaus wiebelen of klemmen

Controleer de delen die eruit gehaald kunnen worden en zet ze eventueel opniew in het apparaat.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van elkaar zetten.

Alvorens de Servicedienst in te schakelen:

Ga aan de hand van de volgende punten eerst even na of u de storing zich kunt verhelpen.

Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geben om de storing te verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!

Storing	Eventuele oorzaak Oplossing
De temperatuur wijkt erg af van de instelling.		In sommige gevalen is het voldoende om het apparaat gedurende 5 minuten uit te schakelen.Als de temperatuur te warm is: na enkele uren controlleden of de temperatuur de temperatuurinstelling genaderd is.Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.
De verlichting functioneert nicht.	De lamp is defect.	Lampje verrangen afb. 7/A1. Stekker uit het stopcontact trekken resp. zekeringsuitschaken of losdraaien.2. Lampafdekking van achefteren eraf trekken.3. Lamp verrangen; Vervangende lamp 220-240V wisselstroom, fitting E14, Watt, zie defecte lamp.De in het apparaat gezruikte lampen� uitsluitend geschikt voor huishoudelijkke apparaten. De lampen� zich nicht geschikt voor de verlichting van ruimtes.

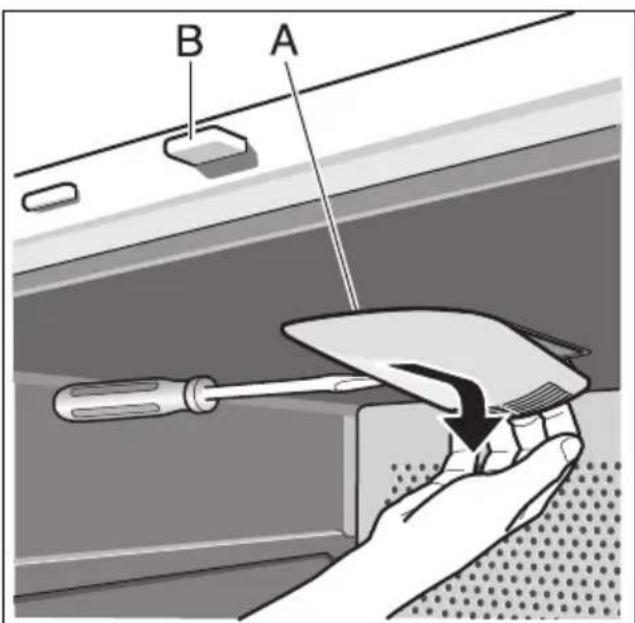

	DeLIGHTschakelaarklemt. Afb. 7/B.	Controler of deLIGHTschakelaar bewogen kan worden.
Storing		OplossingEventuele oorzaak
De bodem van de koelruimte is nat.	De dooiwaterafvoerbuis afb. 4 is verstopt.	Dooiwatergootje en afvoergaatje schoonmaken (zie „Schoonmaken van het apparaat”)
Het is nicht koud in het apparaat.	De deur van het apparaat werk te vaak geopend. Veel flessen in het apparaat gelegd.	Deur nicht onnodig openen. 2 - 3ragen wachten.
Het apparaat koelt nicht.	Het apparaat isuitgeschakeld.	Toets Aan/Uit afb. 1/1 indrukken.
	Stroomuitval; de zekering isuitgeschakeld; de stekker zich nicht goed in het stopcontact.	Controler of er stroom is. Controler de zekeringen.

Servicedienst

Adres en telefoonnummer van de Servicedienstkestu vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef a.u.b. aan de Servicedienst het E-nummer en het FD-nummer van het apparatus op.

U vindt deze gegevens op het typeplaatje afb. 8.

Door deze nummers aan de Servicedienst door te te gehen voorkomt u onnodigBeen en weeer rijden van de monteur en de hieraan verbonden kosten.

Voor reparatieorders en advies bij storingen:

NL 088 424 4010

B070222141

In de meegeleverde lijst met serviceadressen vindt u voor alle landen de contactgegevens.

1
2

3

4

5

6

7

8

3/4 Liter

1 Liter
