Type de produit	Perceuse-visseuse sans fil
Marque	Panasonic
Modèle	EY6225C
Tension de la batterie	3,6 V DC (1,2 V × 3 piles)
Type de batterie	Ni-Cd
Capacité de perçage (acier)	2 mm
Capacité de vissage (vis à bois)	3,8 × 38 mm
Capacité de vissage (vis à métaux)	M2,5 - M5
Vitesse à vide	Low : 200 tr/min, High : 600 tr/min
Couple maximal	Low : 4,4 Nm, High : 1,5 Nm
Couple d'embrayage maximal	3,0 Nm
Poids (avec batterie)	0,5 kg
Longueur totale	296 mm
Chargeur fourni	Modèle EY0225
Durée de charge	Environ 15 minutes
Nombre de réglages de couple	21
Fonctions principales	Marche avant/arrière, arrêt, verrouillage, sélecteur de vitesse, embrayage réglable
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser d'eau ni de solvant.
Sécurité	Porter des lunettes de protection. Ne pas toucher le mandrin lors du perçage.
Pièces détachées et réparabilité	Batterie EY9025, chargeur EY0225, adaptateur pour foret hexagonal.
Informations générales	Recycler la batterie en fin de vie. Ne pas laisser la batterie en charge plus de 24 h.

FOIRE AUX QUESTIONS - EY6225C PANASONIC

Comment changer les forets sur la perceuse Panasonic EY6225C ?

Tirez sur l'adaptateur pour foret (G) vers l'arrière, insérez le foret dans le trou, puis relâchez l'adaptateur. Assurez-vous que le levier inverseur est en position centrale (blocage) avant de changer les forets.

Comment régler le couple de serrage ?

Tournez la poignée d'embrayage (F) pour sélectionner l'un des 21 crans. Le couple augmente avec le chiffre. Le réglage 21 est pour le vissage puissant et le perçage. Testez toujours le réglage avant l'utilisation.

Combien de temps faut-il pour charger la batterie ?

La charge standard dure environ 15 minutes pour une batterie déchargée. Si la batterie est chaude, le chargeur attend qu'elle refroidisse (témoin orange allumé) avant de commencer la charge.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur est bien branché. Si le témoin de charge ne s'allume pas, nettoyez les contacts ou consultez un revendeur agréé. Une batterie trop chaude ou trop froide peut bloquer la charge temporairement.

Comment utiliser la perceuse en mode tournevis manuel ?

Placez l'interrupteur général sur OFF. La perceuse peut alors être tournée manuellement avec un couple maximal de 150 kg-cm. Un léger jeu du mandrin est normal.

Quelle est la vitesse maximale de la perceuse ?

La vitesse à vide est de 200 tr/min en position LOW et 600 tr/min en position HIGH. Utilisez le sélecteur (A) pour choisir la vitesse adaptée au travail.

Comment inverser le sens de rotation ?

Utilisez l'interrupteur principal (C) : appuyez sur la partie supérieure pour la marche avant, sur la partie inférieure pour la marche arrière. Pour bloquer l'outil, placez le levier en position centrale.

Que faire si la mèche se bloque pendant le perçage ?

Mettez immédiatement l'outil hors tension pour éviter d'endommager la batterie ou le moteur. Inversez le sens de rotation (marche arrière) pour dégager la mèche.

Puis utiliser la perceuse sur des fils électriques ?

Non, si la mèche touche un fil électrique, vous risquez une décharge électrique. Tenez toujours la perceuse par la poignée en plastique. Portez des gants et des lunettes de sécurité.

Comment entretenir la perceuse Panasonic EY6225C ?

Nettoyez-la avec un chiffon sec. N'utilisez jamais d'eau, de solvant ou de produit volatil. Rangez-la dans un endroit sec. Pour la batterie, recyclez-la dans un point de collecte agréé.

MODE D'EMPLOI EY6225C PANASONIC

Instructions d'utilisation

Perceuse et tournevis sur batterie

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil.

Description des fonctions

Vers une prise secteur

Vers une prise murale CA

Vers une prise secteur

Vers une prise secteur CA

Vers une prise murale

Vers une prise secteur

Chargeur de batterie

Chargeur de batterie

Chargeur de batterie

Lire la notice "Instructions de sécurité" et la section suivante avant d'utiliser l'outil.

I RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

1) N'oubliez pas que cette perceuse est toujours en état de fonctionner puisqu'elle est alimentée par batterie. 2) Sachez que lors du perçage d'un mur, d'un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN NI AUX PARTIES MÉTALLIQUES DE LA PERCEUSE. Maintenez la perceuse au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 3) Si la mèche se bloque, mettez immédiatement la perceuse hors tension afin d'éviter qu'une surcharge n'endommage la batterie ou le moteur. Dégagez la mèche en inversant le sens de rotation. 4) Pendant la charge, le chargeur peut devenir un peu chaud. Ceci est normal. Ne pas laisser la batterie dans le chargeur pendant plus de 24 heures après que la charge soit terminée. 5) Nettoyez la perceuse au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant ni produit de nettoyage volatil. 6) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes.

II FONCTIONNEMENT

Adaptateur pour foret hexagonal…(G)

1. Fixation des forets (fig.2)

Remarque : Lors de la fixation ou du retrait des forets, s'assurer de mettre le levier inverseur en position centrale (bouton de blocage).

1. Tenir l'adaptateur pour foret et le tirer contre la visseuse.
2. Insérer le foret dans le trou de l'axe de vissage.
3. L'adaptateur pour foret retournera vers sa position originale lorsqu'il est relâché.
4. Tirer le foret pour s'assurer qu'il ne sort pas.
5. Pour retirer le foret, rabattre l'adaptateur pour foret de la même manière.

Poignée d'embrayage...(F)

(Réglage de couple de serrage de l'embrayage)

Ajuster le couple de serrage sur l'un des 21 réglages possibles correspondant au travail à effectuer. Il y a un écart de 0,13 Nm (1,3 Kg-cm ou 1,1 in-lbs) environ entre les pas. (fig.3)

ATTENTION ! Tester le réglage avant de commencer l'opération.

Référence de réglage de couple

Echelle	Couple Utilisation
1	Environ 0,29 Nm(3,0 kgf-cm ou 2,6 in-lbs)	Pour visser des vis
5	Environ 0,82 Nm(8,4 kgf-cm ou 7,3 in-lbs)
9	Environ 1,35 Nm(13,8 kgf-cm ou 12,0 in-lbs)
13	Environ 1,88 Nm(19,2 kgf-cm ou 16,6 in-lbs)
17	Environ 2,41 Nm(24,6 kgf-cm ou 21,3 in-lbs)
21	Environ 2,94 Nm(30,0 kgf-cm ou 26,0 in-lbs)
	Environ 4,4 Nm(45,0 kgf-cm ou 39,0 in-lbs)	Pour le vissage puissant de vis et le perçage

• Lorsque vous l'utilisez à grande vitesse, mettez la graduation à 10 ou en dessous. (L'opération s'arrête à une distorsion maximum de 1,5 Nm (15 kgf-cm), quand la graduation est plus élevée.)
• La fonction de coupure automatique devient inopérante si la graduation est plus haute et que l'alimentation devient insuffisante. Dans ce cas, rechargez la batterie.

REMARQUE : Le tableau est seulement une référence. L'installation de distorsion peut varier selon les matériaux, types de vis, etc. Prière de la tester dans vos propres conditions avant l'utilisation.

Verrouillage du tournevis

1. Lorsque l'interrupteur général est sur la position OFF, la perceuse peut s'utiliser comme un tournevis manuel (couple maximal : 150 kg-cm, 130 in.lbs). Le mandrin peut présenter un léger jeu, mais cela n'est pas le signe d'une anomalie. (fig.4)

Interrupteur principal (ON/OFF)…(C)

Appuyez sur la partie supérieure de l'interrupteur pour avancer ou sur la partie inférieure pour reculer. (fig.5)

Sélecteur de vitesse de rotation...(A)

Choisissez la petite ou la grande vitesse selon le travail à effectuer.

ATTENTION ! Vérifiez le sélecteur de vitesse de rotation avant la mise en fonctionnement. (fig.6)

LOW (bas)	200/min (rpm)	Elevé
HIGH (haut)	600/min (rpm)	Faible

Verrou d'interrupteur principal...(B)

Après l'utilisation, mettez le verrou d'interrupteur à la position verrou pour éviter toute opération par inadvertance.

(fig.7)

Batterie (EY9025)…(E)

1. Pour raccorder la batterie : Insérez la batterie. Elle s'encliquète pour indiquer le raccordement correct.
2. Pour retirer la batterie : appuyez sur les deux talons situés sur les côtés de la batterie, puis glissez la batterie hors du corps de l'outil (fig. 8).

Longévité des batteries

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie par une neuve.

Remarque : l'emploi dans un environnement très froid ou très chaud peut réduire la capacité de fonctionnement par charge.

Recyclage de la batterie

Par souci de respect de l'environnement et de recyclage des matériaux, veillez à mettre au rebut dans un site officiellement recommandé, s'il en existe dans votre pays.

Pour la Suisse

Après usage, à rapporter au point de vente.

Chargeur de batterie (I)

Remarque : lors de la première charge de la batterie, ou après un stockage prolongé, chargez-la pendant environ 24 heures afin d'amener la batterie à sa capacité maximale.

EY0225

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

Remarque : des étincelles peuvent se produire lorsque la prise est insérée dans l'alimentation, mais cela ne pose pas de problème de sécurité.

1. Introduisez soigneusement la batterie dans le chargeur.
2. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie. (Se reporter aux figures 9)

- La charge ne peut pas être réalisée si la batterie est chaude (par exemple, à la suite d'un long travail de perçage). Dans ce cas, le témoin d'attente, de couleur orange, reste allumé tant que la batterie n'est pas revenue à une température normale. La charge commence alors automatiquement.

1. Une fois la charge terminée, le témoin clignote rapidement.
2. Si une batterie complètement chargée est réinsérée dans le chargeur, le voyant de charge risque de s'allumer et de clignoter lentement ensuite. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
3. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur, ou si après la durée de charge standard le voyant ne s'éteint pas, consulter un revendeur agréé.

REMARQUE :

- Quand une batterie froide (en dessous de 5°C) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. (Ne pas le faire pourrait empêcher une recharge complète.)

- Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.

PRÉCAUTION :

• Ne pas utiliser de source d'alimentation provenant d'un générateur de moteur.
• Débrancher le chargeur lorsqu'il ne doit pas être utilisé.

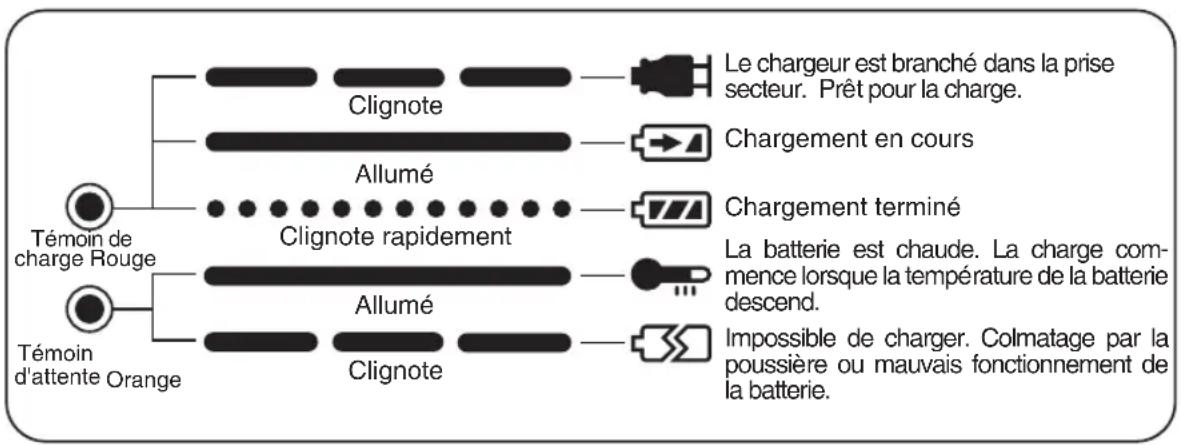

III INDICATIONS DU VOYANT

IV SPECIFICATIONS

UNITE PRINCIPALE

Modèle		EY6225
Capacité	Entraînement de la vis	Vis à métaux	M2,5-M5
		Vis à bois	φ 3,8 × 38mm (5/32'' × 1-29/64'')
	Vis à métaux	Pour le métal	φ 2mm (5/64'')
		Moteur CC 3,6VMoteur
Vitesse sans charge		LOW: 200/min (rpm)HIGH: 600/min (rpm)
Couple maximum		LOW: 4,4Nm (45kgf-cm, 39in-lbs)HIGH: 1,5Nm (15kgf-cm, 13in-lbs)
Couple d'embrayage maximum		3,0Nm (30kgf-cm, 26in-lbs)
Longueur totale		296mm (11-21/32")
Poids (avec batterie)		0,5kg(1,1lbs)

BATTERIE

Modèle (type de batterie) EY9025
Stockage de la batterie Ni-Cd Battery
Tension de la batterie	3,6V DC (1,2V × 3piles)

CHARGEUR DE BATTERIE

Modèle EY0225
Durée de chargement
	2,4V 3,6V	STANDARD DUREE DE CHARGEMENT
			ENV. 15 min.EY9021 EY9025
Poids	0,6kg (1,3 lbs)

Remarque: Pour les batteries applicables à ce chargeur, reportez-vous à l'étiquette apposée sur le chargeur ou au catalogue général actuel.

(Réglage du couple de serrage de la poignée)
