EY6225C - Borrmaskin PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borrskruvdragare
Märke	Panasonic
Modell	EY6225C
Batterispänning	3,6 V DC (1,2 V × 3 batterier)
Batterityp	Ni-Cd
Borrkapacitet (stål)	2 mm
Skruvkapacitet (träskruvar)	3,8 × 38 mm
Skruvkapacitet (metallskruvar)	M2,5 - M5
Tomgångshastighet	Låg: 200 varv/min, Hög: 600 varv/min
Maximalt vridmoment	Låg: 4,4 Nm, Hög: 1,5 Nm
Maximalt kopplingsmoment	3,0 Nm
Vikt (med batteri)	0,5 kg
Total längd	296 mm
Medföljande laddare	Modell EY0225
Laddningstid	Cirka 15 minuter
Antal vridmomentinställningar	21
Huvudfunktioner	Fram/bak, stopp, låsning, hastighetsväljare, justerbar koppling
Underhåll och rengöring	Rengör med en torr trasa. Använd inte vatten eller lösningsmedel.
Säkerhet	Använd skyddsglasögon. Rör inte chucken under borrning.
Reservdelar och reparerbarhet	Batteri EY9025, laddare EY0225, adapter för sexkantborr.
Allmän information	Återvinn batteriet vid livslutet. Lämna inte batteriet på laddning i mer än 24 timmar.

Vanliga frågor - EY6225C PANASONIC

Hur byter man borr på Panasonic EY6225C?

Dra borradaptern (G) bakåt, sätt in borret i hålet och släpp sedan adaptern. Se till att omkastarspaken är i mittläget (låst) innan du byter borr.

Hur ställer man in åtdragningsmomentet?

Vrid kopplingshandtaget (F) för att välja ett av de 21 lägena. Vridmomentet ökar med siffran. Läge 21 är för kraftig skruvning och borrning. Testa alltid inställningen före användning.

Hur lång tid tar det att ladda batteriet?

Standardladdning tar cirka 15 minuter för ett urladdat batteri. Om batteriet är varmt väntar laddaren tills det svalnat (orange lampa lyser) innan laddningen påbörjas.

Vad gör man om batteriet inte laddas?

Kontrollera att laddaren är ordentligt ansluten. Om laddningsindikatorn inte tänds, rengör kontakterna eller kontakta en auktoriserad återförsäljare. Ett batteri som är för varmt eller för kallt kan tillfälligt blockera laddningen.

Hur använder man borren i manuellt skruvmejselläge?

Ställ huvudströmbrytaren på AV. Borren kan då vridas manuellt med ett maximalt vridmoment på 150 kg-cm. En lätt glapp i chucken är normalt.

Vilken är borrens maximala hastighet?

Tomgångshastigheten är 200 varv/min i läge LÅG och 600 varv/min i läge HÖG. Använd väljaren (A) för att välja lämplig hastighet för arbetet.

Hur vänder man rotationsriktningen?

Använd huvudströmbrytaren (C): tryck på den övre delen för framåt, på den nedre delen för back. För att låsa verktyget, sätt spaken i mittläget.

Vad gör man om borret fastnar under borrning?

Stäng omedelbart av verktyget för att undvika skador på batteri eller motor. Vänd rotationsriktningen (back) för att frigöra borret.

Kan jag använda borren på elektriska ledningar?

Nej, om borret vidrör en elektrisk ledning riskerar du elchock. Håll alltid borren i plasthandtaget. Använd skyddshandskar och skyddsglasögon.

Hur underhåller man Panasonic EY6225C?

Rengör den med en torr trasa. Använd aldrig vatten, lösningsmedel eller flyktiga produkter. Förvara den på en torr plats. Återvinn batteriet på en godkänd insamlingsplats.

BRUKSANVISNING EY6225C PANASONIC

Laddningsbar borr/skruvdragare

Oppladbar drill og skrutrekker

Läs igenom hela bruksanvisningen innan du börjar använder maskinen.

Läs häftet "Säkerhetsföreskrifter" och nedanstående före användning.

I TILLÄGG TILL SÄKERHETSFÖRESKRIFTER

1) Var medveten om att detta är ett batteridrivet verktyg och alltid är i operativt tillständ, eftersom det inte behöver anslutas till någon annan strömkälla.
2) Vid borrning i väggar, golv etc kan elförande ledningar punkteras, RÖR INTE VID CHUCK ELLER NÄGON METALL I HÖLJET ! Greppa endast om plast handtaget för att förhindra att utsättas för elektriska stötar om borren skulle gå genom elektrisk ledning.
3) Om maskinen arbetar trögt eller fastnar, slå omedelbart av maskinen så att inte denna överbelastas, detta kan annars skada batteri och motor. Använd backmekanismen till att lossa.
4) Under laddningen, kan laddaren bli varm. Detta är normalt. Låt inte batteriet vara i laddaren i mer än 24 timmar efter laddningen.
5) Använd endast en torr, mjuk trasa när maskinen torkas. Använd ej våt trasa, thinner, bensin eller andra kemiska rengöringsmedel.
6) Bär hörselskydd, när verktyget används under långa perioder.

II DRIFT

Bitshållare (insex)…(G)

1. Montering av bits (borrstål) (Fig. 2)
   Observera: När du sätter i eller tar loss bits måste backspak- en står i mittläget (strömbrytaren låst).

2. Håll fast bitshållaren och dra den mot drivsidan.

3. Stick in bitset i hålet i drivaxeln.

4. När du släpper bitshållaren återgår den till ursprungsläget.

5. Dra i bitset så att du är säker på att det sitter stadigt fast.

6. Du tar loss bitset genom att dra tillbaka bitshållaren på samma sätt.

Kopplingshandtag...(F)

(Inställning av kopplingsmoment)

Justera vridmomentet till ett av de 21 möjliga lägena beroende på arbetet. Intervallet mellan två närliggande steg är cirka 0,13 Nm (1,3 Kg-cm eller 1,1 in-lbs). (Fig. 3)

WARNING! Prova inställningen innan du börjar arbeta.

Referens för momentinställningen

Skala	Vridmoment Arbete
1	Cirka 0,29 Nm(3,0 kgf-cm 2,6 in-lbs)	För skruvdragning
5	Cirka 0,82 Nm(8,4 kgf-cm 7,3 in-lbs)
9	Cirka 1,35 Nm(13,8 kgf-cm 12,0 in-lbs)
13	Cirka 1,88 Nm(19,2 kgf-cm 16,6 in-lbs)
17	Cirka 2,41Nm(24,6 kgf-cm 21,3 in-lbs)
21	Cirka 2,94Nm(30,0 kgf-cm 26,0 in-lbs)
	Cirka 4,4Nm(45,0 kgf-cm 39,0 in-lbs)	För kraftig skruvdragning och borming

• Vid användning vid snabb hastighet skall du använda en inställning på 10 eller mindre. (Apparaten stannar vid max vridmoment på 1,5 Nm (15 kgf-cm), dvs. när ett högre skalvärde används.)
• Det kan inträffa att den automatiska avstängningsfunktionen inte fungerar rätt med en inställning på ett högt skalvärde då batteriets kraft avtar. Batteriet måste i så fall laddas.

OBSERVERA: Schemat är avsett som referens. Vridmomentet bör ställas in med hänsyn till materialet, skruvtypen osv. Pröva dig fram för att uppnå bästa möjliga inställning.

Bitlåsfunktion

När strömbrytaren inte är påslagen och ett skruvdragarbits är fastsatt i chucken kan verktyget användas som en vanlig handmejsel (upp till 150 kg-cm eller 130 in.lbs.)

Det finns ett litet spel i chücken, men detta är inget fel.(Fig. 4)

Skjut låsknappen från låsläge "lock".

För fram/back "forward/reverse" rotation, tryck på knappen som visas nedan.

(Fig. 5)

Varvtalsomkopplare...(A)

För att maskinen skall kunna utnyttjas på bästa sätt, finns det två olika utväxlinger för rotationshastigheten.

Beroende på användningsområde används antingen låg eller hög utväxiling.

Låg	200/min (rpm)	stark
Hög	600/min (rpm)	svag

Kontrollera att Du har valt rätt rotationshastighet för skruvning resp. borring genom att köra maskinen obelastad.

(Fig. 6)

Låsknapp...(B)

Efter användning, sätt låsknappen i läge "lock".

(Fig. 7)

BATTERI (EY9025)…(E)

1. Tryck in batteriets låsknappar en på vardera sidan, och dra ut batteriet från maskinen.
2. Ladda batteriet med batteriladdaren.
3. After avslutad laddning skall batteriet tagas ur laddaren och åter monteras i verktyhet. Koppla bort laddaren från strömkällan när den inte används. (fig. 8)

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

OBS! • Under mycket varma eller kalla förhållanden reduceras batteriets kapacitet per laddning.

Tänk på att NiCd-batterier är miljöfarliga. Gamla batterier skall lämnas in för återvinning enligt svensk lag.

Batteriåtervinning

Av miljöhänsyn och återvinningsskäl bör du alltid lämna in batteriet på en kommunal insamlingsplats, om en sådan förekommer.

Batteriladdare…(I)

OBS! Första gången batteriet laddas, eller då det skall laddas efter lång tids förvaring, måste det laddas under cirka 24 timmar för att uppnå full kapacitet.

EY0225

1. Anslut laddaren till ett vägguttag.

OBSERVERA: Det kan bildas gnistor när stickproppen ansluts till nätuttaget, men detta innebär inte problem med säkerheten.

1. Sätt i batteriet ordentligt i laddaren. (Fig. 9)
2. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den oranga "standby"-lampan lyser tills batteriet svalnat, och därefter påbörjas laddningen automatiskt.

1. När laddningen är klar börjar laddningslampan blinka snabbt.
2. Om man sätter i ett fulladdat batteri i laddaren igen tänds eventuellt laddningslampan, och börjar sedan blinka långsamt. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.
3. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

OBSERVERA:

• Om ett kallt batteri (på ca. 5°C eller kallare) måste laddas i ett varmt rum, skall du vänta i minst en timme och först ladda det när batteriet har nätt rumstemperatur. (I annat fall kommer batteriet inte att laddas fullt.)
• Kyl ned laddaren om du tänker ladda mer än två batteripaket i följd.

FÖRSIKTIGT:

• Använd inte en motordriven generator som strömkälla.
• Koppla bort laddaren då den inte används.

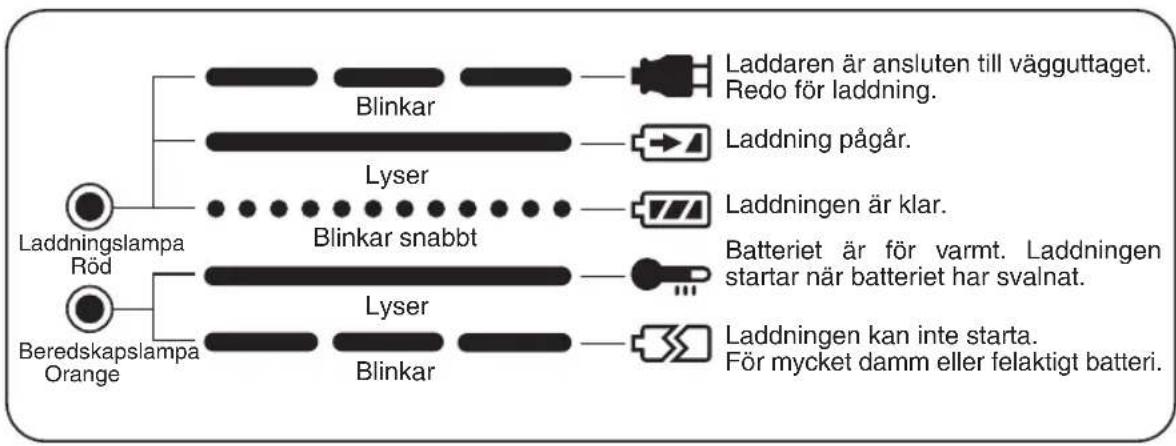

III LAMPINDIKERINGAR

IV SPECIFICATIONER

HUVUDENHET

Modell		EY6225
Kapacitet	Skruvdragning	Maskinskruv	M2,5-M5
		Träskruv	3,8 × 38mm (5/32'' × 1-29/64'')
	Borning	I metall	2mm (5/64'')
Motor		Likspänningsmotor 3,6V
Hastighet utan belastning		LÅG: 200/min (rpm)HÖG: 600/min (rpm)
Maximalt vridmoment		LÅG: 4,4Nm (45kgf-cm, 39in-lbs)HÖG: 1,5Nm (15kgf-cm, 13in-lbs)
Maximalt kopplingsmomen		3,0Nm (30kgf-cm, 26in-lbs)
Totallängd		296mm (11-21/32")
Vikt (med batteri)		0,5kg(1,1lbs)

BATTERI

Modell (Batterityp)	EY9025
Förvaring batteri NiCd-batteri
Batterispänning	3,6V DC (1,2V × 3celler)

BATTERILADDARE

Modell	EY0225
Laddningstid
	2,4V 3,6V	STANDARD LADDNINGSTID
		CIRKA 15 min.EY9021 EY9025
Vikt	0,6kg (1,3 lbs)

OBSERVERA: Angående vilka batterier som är tillämpliga för batteriladdaren hänvisas till etiketten på laddaren eller senaste produktkatalog.
