KÄYTTÖOHJE EY6225C PANASONIC

Ladattava porakone/ruuvinväännin

Lue Käyttöohjeet huolella ennen laitten käyttöönottoa.

Vaihtovirtapisto rasiaan

Lue “Turvaohjeet” lehtinen ennen koneen käyttöä.

I HUOMAUTUKSIA RUUVINVÄÄNTIMEN KÄYTÖSTÄ

1) Varmistu aina ennen laitteen käyttöönottoa, että se on toimintakunnossa.
2) Porattaessa kohteisiin, joissa saattaa olla upotettuna jännitteisiä sähköjohtoja vältä koskettamasta laitteen metallisia osia kuten istukkaa, mahdollisen sähköiskun valttämiseksi.
3) Mikäli esim. poranterä jumittuu porattaessa, vapauta käyttökytkin välittömästi välttääksesi moottorin ja/tai akun ylikuorrmittamisen. Vaihda moottorin pyörimissuunta ja vapauta jumiutunut terä vastakkaiseen pyörimissuuntaan.
4) Latauksen aikana laturi saattaa lämmetä jonkin verran. Tämä on normaalia. Älä jätä akkua laturiin yli 24 tunnin ajaksi sen jälkeen, kun lataus on loppunut.
5) Käytä laitteen puhdistukseen vain kuivaa puhdistusliinaa tms. kangasta. Älä käytä märkää pyyhettä tai mitään liuottavia aineita laitteen puhdistukseen.
6) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja.

II TOIMINTA

Kuusisärmäterän pidin...(G)

1. Terien kiinnitys (Kuva. 2)

Huomio: Teriä kiinnitettäessä tai irrotettaessa, varmista että suunnanvaihtovipu on keski-asennossa (kytkinlukko).

1. Ota kiinni istukasta ja vedä sitä poraa kohti.
2. Pane terä istukan aukkoon.
3. Istukka palautuu alkuperäiseen asentoonsa vapautettaessa.
4. Vedä terää, varmista ettei se pääse irti.
5. Irrota terä samalla tavoin vetämällä istukkaa taaksepäin.

Momentinsäätö...(F)

Säädä vääntö työhön sopivaan asentoon 21 vaihtoehdosta. Vaiheiden välillä on noin 0,13 Nm (1,3 Kg-cm). (Kuva. 3)

VAROITUS! Testaa asetus ennen toimenpidettä.

Momentin asetusohje

Asteikko	Vääntö Käyttö
1	Noin. 0,29 Nm(3,0 kgf-cm or 2,6 in-lbs)	Ruuvaus
5	Noin. 0,82 Nm(8,4 kgf-cm or 7,3 in-lbs)
9	Noin. 1,35 Nm(13,8 kgf-cm or 12,0 in-lbs)
13	Noin. 1,88 Nm(19,2 kgf-cm or 16,6 in-lbs)
17	Noin. 2,41Nm(24,6 kgf-cm or 21,3 in-lbs)
21	Noin. 2,94Nm(30,0 kgf-cm or 26,0 in-lbs)
	Noin. 4,4Nm(45,0 kgf-cm or 39,0 in-lbs)	Voimakas ruuvaus ja poraus

- Kun käytetään suurella nopeudella, aseta asteikko 10 tai alle. (Toiminta pysähtyy maksimivääntömomentissa 1,5Nm (15kgf-cm), kun asteikko on korkeampi.) - Automaattinen momenttikytkin ei ehkä toimi korkeammilla asteikoilla, kun akun varaus laskee. Jos näin käy, lataa akku välittömästi.

HUOM: Taulukko on vain viitteellinen. Vääntömomenttiasetus saattaa vaihdella materiaalien, ruuvityypi- en jne. vuoksi. Testaa se omissa olosuhteissasi ennen käyttöä.

Teränlukitustoiminto

Kytkin vapautetussa asennossa ja ruuvimeisselinä paikalleen klinni tettynä, konetta yoidaan käyttää tavallisena ruuvimeisselinä (150 kg-cm asti). Istukka liikkuu vähän mutta se ei tarkoita viallisuutta.

Katso merkintöjä laitteessa.

(Kuva. 5)

Nopeudenvalintakytkin…(A)

Tämän työkalun käytön tehostamiseksi on käytettävissä kaksi pyörintänopeutta.

Riippuen käyttötarkoituksesta voidaan valita joko suuri tai pieni nopeus.

LOW	200 /min (rpm.)	voimakas
HIGH	600 /min (rpm.)	heikko

Pyörintänopeus on valittava ennen kuin ruuvaaminen aloitetaan.

(Kuva. 6)

Lukitsin…(B)

Aseta lukitsin asentoon LOCK aina käytön jälkeen ja ennen varastointia. (Kuva. 7)

Akkupaketti (EY9025)…(E)

Purista akkupaketin irrotuspainikkeita molemmilta puolilta ja irrota akku työkalusta.

Lataa akku akkulaturilla EY0225.

Kun lataus on suoritettu (1 tunti) irrota akku laturista ja kytke se työkaluun.

Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhyemmän ajan. (Kuva. 8)

Akun kestoikä

Kestoikä on lyhyempi, jos lataus tapahtuu useammin, ja olosuhteet voivat vaikuttaa kestoikään. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

HUOM: • Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhemmän ajan.

Akkujen kierrätys

Ympäristön suojelua ja materiaalien kierrätystä silmällä pitäen on varmistettava, että akku toimitetaan käyttöiän lopussa asianmukaiseen jätteiden käsittelykeskukseen.

Latauslaite…(I)

VAROITUS: Kun lataat akkupakettia ensimmäistä kertaa, tai

pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akun täysi kapasiteetti saadaan käyttöön.

EY0225

1. Kytke latauslaite verkkovirtaan.

HUÖM: • Kipinöitä voi ilmetä kun työnnettäessä pistoke vaihtovirtapistokkeeseen, mutta se ei aiheita ongelmia turvallisuuden suhteen.

1. Aseta akku napakasti laturiin (kuva 9)

2. Latausvalo palaa jatkuvasti latauksen alettua. Akun latauduttua täysin katkeaa lataus automaattisesti.

- Mikäli akku on kuumentunut esim, raskaan kuormituksen vuoksi syttyy keltainen valo ja palaa kunnes akku on jäähtynyt latauslämpötilaan. Lataus alkaa tämän jälkeen automaattisesti.

1. Kun latas on valms alkaa punainen valo vilkkua nopeasti.

2. Mikäli akku, jossa on täysi lataus, laitetaan laturiin saattaa latausvalo syttyä hetkeksi ja alkaa vilkkua hitaasti. Jonkin ajan kuluttua alkaa latausvalo vilkkua nopeasti täyden latauksen merkiksi.

3. Milkäli laurin latausvalo (punainen) ei ala vilkkua hitaasti laturin verkkoon kytkettäessä ja/tai latausvalo ei sammu normaalin latausajan puitteissa, ottakaa yhteys valtuutettuun huoltoliikkeeseen.

HUOM:

- Kun kylmää akkua (lämpötilaltaan 5°C tai alle) ladataan lämpimässä huoneessa, on akkua säilytettävä huoneessa vähintään tunnin ajan ja se ladataan vasta akun lämmettyä huoneenlämpöiseksi. (Ohjeen noudattamatta jättäminen voi alentaa latauksen tasoa.)

- Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.

VAROITUS:

- Älä käytä moottorin generaattoria virtalähteenä.

- Irrota laturi sähköverkosta, kun sitä ei käytetä.

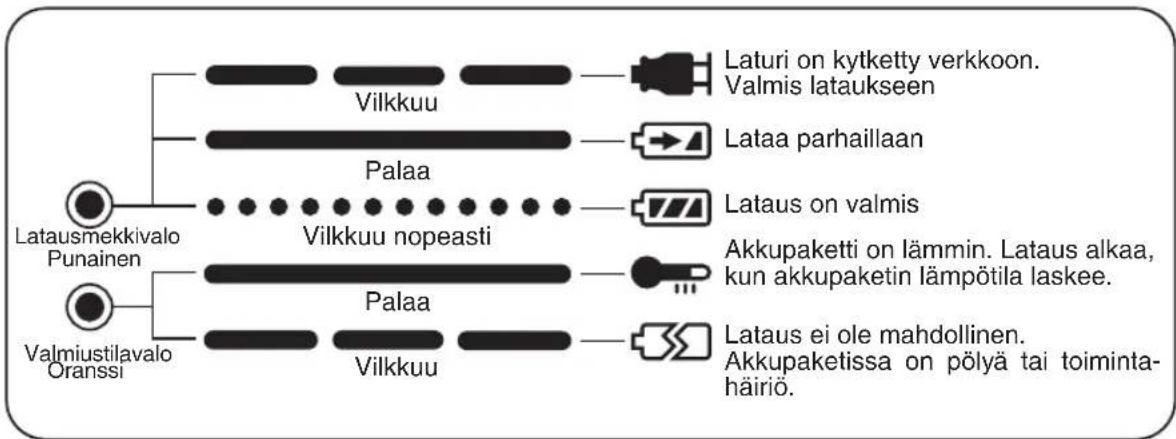

III LAMPUN MERKITYKSET

IV TEKNISET TIEDOT

PÄÄLAITE

Malli		EY6225
Ominaisuus	Ruuvin kiertäminen	Koneruuvi	M2,5-M5
		Puuruuvi	3,8 × 38mm (5/32'' × 1-29/64'')
	Poraaminen	Metalli	2mm (5/64'')
Moottori		Tasavirtamoottori 3,6V
Ei kuormitusnopeutta		ALHAINEN: 200/min (rpm)KORKEA: 600/min (rpm)
Suurin vääntö		ALHAINEN: 4,4Nm (45kgf-cm, 39in-lbs)KORKEA: 1,5Nm (15kgf-cm, 13in-lbs)
Suurin kytkinvääntö		3,0Nm (30kgf-cm, 26in-lbs)
Koko pituus		296mm (11-21/32")
Paino (sis. akkupaketin)		0,5kg(1,1lbs)

AKKUPAKETTI

Malli (akkutyyppi)	EY9025
Akun säilytys Ni-Cd -akku
Akun jännite	3,6V tasavirta (1,2V × 3kennoa)

AKKULATURI

Malli	EY0225
Latausaika
	2,4V 3,6V		TAVALLINEN LATAUSAIKA
			NOIN 15 min.EY9021 EY9025
Paino	0,6kg(1,3 lbs)

HUOM: Katso uusimmasta yleisesitteestä tiedot tälle laturille sopivista akuista.
