BEDIENUNGSANLEITUNG EY6225C PANASONIC
Vor Inbetriebnahme des Gerätes, die Betriebsanleitung bitte gründlich durchlesen.
Funktionsbeschreibung
Lesen Sie bitte vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.
I ZUSÄTZLICHE SICHER- HEITSHINWEISE FÜR DAS BOHREN
1) Denken Sie daran, daß das Werkzeug standig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muß.
2) Beim Bohren in Wänden, Decken usw besteht die Möglichkeit, daß Sie auf stromführende Leitungen treffen. Daher NIE ANDERE METALLTEILE BERÜHREN!
Das Werkzeug beim Bohren nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.
3) Wenn der Einsatz sich festfressen sollte, sofort den Hauptschalter ausschalten, um eine Überlastung von Motor oder Akkusatz zu vermeiden. Festgefressene Einsätze durch Rückwärtsdrehung freimachen.
4) Beim Laden erwärmt sicht der Akku geringfügig, was normal ist. Den Akku nach dem Laden nicht mehr als 24 Stunden im Ladegerät lassen.
5) Das Garät nur mit einem trockenen weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.
6) Geeigneten Gehörschutz tragen, wenn Werkzeug längere Zeit im Betrieb ist!
II BETRIEB
Innensechskant…(G)
- Einsetzen der Spitzen (Abb. 2)
Hinweis: Vor dem Einsetzen und ent nehmen einer Schraub spitze unbedingt den Umschalthebel auf Mitte (Verriegelung) stellen.
- Den Einspanning an das Werkzeug hinziehen.
- Die Spitze in die Führung der Spindel einsetzen.
- Den Einspanning loslassen (kehrt in die Ausgangsstellung zurück).
- An der Spitze ziehen, um diese auf festen Sitz zu prüfen.
- Zum Entnehmen der Schraubspitze den Einspannring wieder zum Werkzeug hinziehen.
Kupplungskranz…(F)
(Einstellung des
Kupplungsdrehmoments)
Wählen Sie aus den 21 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus. Jede Rasterstellung repräsentiert ein Intervall von etwa 0,13 Nm (1,3 kg-cm).(Abb.3)
Vorsicht: Prüfen Sie die Einstellung, ehe Sie mit der eigent lichen Arbeit beginnen.
Bezugstabelle zur Einstellung des Drehmoments
| Skala | Drehmoment | Vorgesehene Arbeit |
| 1 | Etwa 0,29 Nm(3,0 kg-cm oder 2,6 in-lbs) | Zum Eindrehenvon Schrauben |
| 5 | Etwa 0,82 Nm(8,4 kg-cm oder 7,3 in-lbs) | |
| 9 | Etwa 1,35 Nm(13,8 kg-cm oder 12,0 in-lbs) | |
| 13 | Etwa 1,88 Nm(19,2 kg-cm oder 16,6 in-lbs) | |
| 17 | Etwa 2,41 Nm(24,6 kg-cm oder 21,3 in-lbs) | |
| 21 | Etwa 2,94 Nm(30,0 kg-cm oder 26,0 in-lbs) | |
| Etwa 4,4 Nm(45,0 kg-cm oder 39,0 in-lbs) | Fur hohe Leistung beim Schrauben und Bohren |
- Bei Verwendung mit hohen Geschwindigkeiten die Skala auf 10 oder niedriger stellen. (Der Betrieb stoppt bei der maximalen drehkraft von 1,5 Nm (15 kgf-cm), wenn die Skala höher ist.)
• Die automatische Ausschaltfunktion kann unwirksam werden, wenn die Batteriestärke nachlaßt. In diesem Fall die Batterie nachladen.
Hinweis: Die Tabelle dient nur zur Bezugnahme.
Die Drehkrafteinstellung kann je nach Material, Schraubentypen etc. abweichen. Bitte vor der Verwendung entsprechend den vorhandenen Badingungen ausprobieren.
Einsatzsperrfunktion
Bei ausgeschaltetem Werkzeug ist der Einsatz gesperrt und kann als manueller Schraubendreher verwendet werden (bis zu 14,7 Nm, 150 kg-cm). Es kann sein, daß der Antriebsschaft etwas Spiel hat. Dies ist normal.(Abb.4)
Haupschalter (ON/OFF)…(C)
Zur Vorwärtsdrehung auf den oberen Teil des Schalters drücken; zur Rückwärtsdrehung auf den unteren Teil des Schalters drücken.(Abb.5)
Bereichsschalter…(A)
Um den unterschiedlichen Anwendungswechen des Werkzeugs gerecht zu werden, sind zwei Drehgeschwindigkeiten wählbar. Je nach Verwendungszweck kann zwischen hoher und niedriger Geschwindigkeit gewählt werden.
| LOW | 200/min (RPM) | hohes Drehmoment |
| HIGH | 600/min (RPM) | Kleines Drehmoment |
Orsicht: Vor dem Gebrauchprüfen, weicher Drehzahl bereich eingestellt ist.(Abb.6)
Schaltersperre...(B)
Nach Gebrauch die Schaltersperre auf Sperrstellung schalten, um versehentliches Einschalten zu verhindern.(Abb. 7)
Akkupack (EY9025)…(E)
- Die beidseitigen Entriegelungs knöpfe drücken und das Akkupack aus dem Werzeug ziehen.
- Den Akkupack mit dem Ladegerät aufladen.
- Nach dem Aufladen das Akkupack vom Ladegerät abziehen und in das Werkzeug einsetzen. Das Netzkabel des Ladegeräts bei Nichtverwendung aus der Steckdose ziehen. Bei Nichtgebrauch das Ladegerät vom Netz trennen. (Abb. 8)
Lebensdauer des Akkupacks
Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muß das Akkupack erneuert werden.
Hinweis: Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.
Akku-Recycling
Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenfalls bei dafür vorgesehenen Sammelstellen abgeben.
Für die Schweiz
Nach Gebrauch der Verkaufsstelle zurückgeben.
Ladegerät...(I)
Zur Beachtung: Beim ersten Mal sowie nach längerer Lagerung den Akkupack ca. 24 Stunden lang laden, um die volle Kapazität herzustellen.
EY0225
- Ladegerät an Wandsteckdose anschließen.
Hinweis: Es ist möglich, daß sich Funken bilden, wenn der Stecker in eine Wechselstrom-Spannungsversorgung eingesteckt wird, dies stellt aber kein Sicherheitsproblem dar.
-
Akkupack fest in das Ladegerät schieben.
-
Während des Ladens leuchtet die Ladekontrollampe.
Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.
- Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch. (Abb.9)
-
Das Ende des Ladevorgangs wird durch schnelles Blinken der Ladekontrollampe angezeigt.
-
Wenn ein vollstandig gelädenes Batterie-Pack erneut in das Ladgerät eingelegt wird, leuchtet möglicherweise die Ladekontrol-lampe auf und beginnt dann langsam zu blinken. Nach einigen Minuten beginnt die Ladekontrollamperascher zu blinken und zeigt an, daß der Ladevorgang abgeschlossen ist.
-
Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhandler.
Hinweis:
- Wenn eine kalte Batterie (von etwa 5°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. (Anderenfalls ist es möglich, daß die Batterie nicht vollständig aufgeladen wird.)
- Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.
ACHTUNG:
- Keinen Motorgenerator als Spannungsquelle benutzten.
- Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

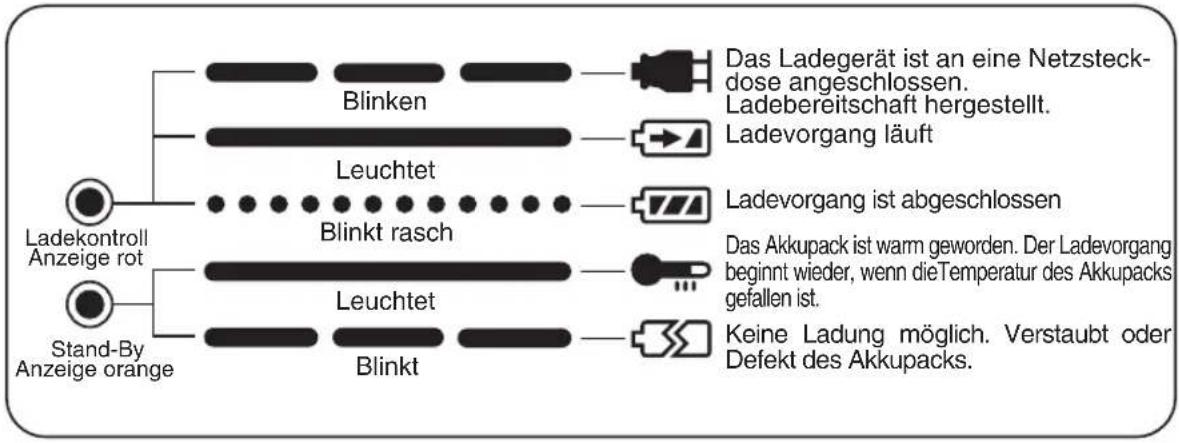

III ANZEIGELAMPEN
IV TECHNISCHE DATEN
HAUPTGERÄT
| Modell | EY6225 | ||
| Leistungsvermögen | Schrauben eindrehen | Maschinenschraube | M2,5-M5 |
| Holzschraube | 3,8 × 38mm (5/32'' × 1-29/64'') | ||
| Bohren | Bei Metall | 2mm (5/64'') | |
| Motor | DC Motor 3,6V | ||
| Freie Drehzahl | LOW: 200/min (rpm)HIGH: 600/min (rpm) | ||
| Max. Anzugsmoment | LOW: 4,4Nm (45kgf-cm, 39in-lbs)HIGH: 1,5Nm (15kgf-cm, 13in-lbs) | ||
| Max. Kupplungsmoment | 3,0Nm (30kgf-cm, 26in-lbs) | ||
| Gesamtlänge | 296mm | ||
| Gewicht (mit Akkupack) | 0,5kg(1,1lbs) | ||
AKKUPACK
| Modell EY9025 | |
| Speicherbatterie Ni-Cd Batterie | |
| Spannung | Gleichstrom 3,6V DC (1,2V × 3cells) |
AKKULADEGERAT
| Modell EY0225 | |||
| Ladezeit | |||
| 2,4V 3,6V | Standard Ladezeit | ||
| EY9021 EY9025 | Ca: 15 Minuten | ||
| Gewicht | 0,6kg (1,3 lbs) | ||
Hinweis: Die für dieses Ladegerät geeigneten Akkus sind auf dem Aufkleber am Ladegerät oder im aktuellen Generalkatalog angegeben.
IV TECHNISCHE GEGEVENS
HOOFDGEREEDSCHAP
| Model | EY6225 | ||
| Capabiliteit | Schroevendraaien | Machineschroeven | M2,5-M5 |
| Houtschroeven | 3,8 × 38mm (5/32'' × 1-29/64'') | ||
| Boren | Voor metaal | 2mm (5/64'') | |
| Motor | Gelijkstroommotor 3,6V | ||
| Onbelast toerental | LAAG: 200/min (rpm)HOOG: 600/min (rpm) | ||
| Maximum moment | Basso (LOW): 4,4 Nm (45 kgf-cm, 39 pollici-libbra)Alto (HIGH): 1,5 Nm (15 kgf-cm, 13 pollici-libbra) | ||
| Maximum koppelmoment | 3,0Nm (30kgf-cm, 26in-lbs) | ||
| Totale lengte | 296mm (11-21/32") | ||
| Gewicht (met accupack) | 0,5kg (1,1lbs) | ||
ACCUPACK
| Model (Batterijentype) EY9025 | |
| Opslag batterijen Ni-Cd batterijen | |
| Voltage batterijen | 3,6V gelijkstroom (1,2V × 3cellen) |
ACCULADER
| Model EY0225 | |||
| Laadtijd | 2,4V 3,6V | STANDAARD LAADTIJD | |
| EY9021 EY9025 | ca.15 min. | ||
| Gewicht | 0,6kg(1,3 lbs) | ||
