Tipo di prodotto	Trapano avvitatore a batteria
Marca	Panasonic
Modello	EY6225C
Tensione della batteria	3,6 V DC (1,2 V × 3 pile)
Tipo di batteria	Ni-Cd
Capacità di foratura (acciaio)	2 mm
Capacità di avvitamento (viti per legno)	3,8 × 38 mm
Capacità di avvitamento (viti per metalli)	M2,5 - M5
Velocità a vuoto	Bassa: 200 giri/min, Alta: 600 giri/min
Coppia massima	Bassa: 4,4 Nm, Alta: 1,5 Nm
Coppia massima della frizione	3,0 Nm
Peso (con batteria)	0,5 kg
Lunghezza totale	296 mm
Caricatore incluso	Modello EY0225
Tempo di carica	Circa 15 minuti
Numero di regolazioni di coppia	21
Funzioni principali	Avanti/indietro, arresto, blocco, selettore di velocità, frizione regolabile
Manutenzione e pulizia	Pulire con un panno asciutto. Non usare acqua o solventi.
Sicurezza	Indossare occhiali protettivi. Non toccare il mandrino durante la foratura.
Ricambi e riparabilità	Batteria EY9025, caricatore EY0225, adattatore per punta esagonale.
Informazioni generali	Riciclare la batteria a fine vita. Non lasciare la batteria in carica per più di 24 ore.

Domande frequenti - EY6225C PANASONIC

Come cambiare le punte sul trapano Panasonic EY6225C?

Tirare l'adattatore per punta (G) all'indietro, inserire la punta nel foro, quindi rilasciare l'adattatore. Assicurarsi che la leva di inversione sia in posizione centrale (blocco) prima di cambiare le punte.

Come regolare la coppia di serraggio?

Ruotare la manopola della frizione (F) per selezionare uno dei 21 scatti. La coppia aumenta con il numero. L'impostazione 21 è per l'avvitatura potente e la foratura. Provare sempre l'impostazione prima dell'uso.

Quanto tempo ci vuole per caricare la batteria?

La carica standard dura circa 15 minuti per una batteria scarica. Se la batteria è calda, il caricatore attende che si raffreddi (spia arancione accesa) prima di iniziare la carica.

Cosa fare se la batteria non si carica?

Verificare che il caricatore sia ben collegato. Se la spia di carica non si accende, pulire i contatti o consultare un rivenditore autorizzato. Una batteria troppo calda o troppo fredda può bloccare temporaneamente la carica.

Come utilizzare il trapano in modalità cacciavite manuale?

Posizionare l'interruttore generale su OFF. Il trapano può quindi essere ruotato manualmente con una coppia massima di 150 kg-cm. Un leggero gioco del mandrino è normale.

Qual è la velocità massima del trapano?

La velocità a vuoto è di 200 giri/min in posizione BASSA e 600 giri/min in posizione ALTA. Utilizzare il selettore (A) per scegliere la velocità adatta al lavoro.

Come invertire il senso di rotazione?

Utilizzare l'interruttore principale (C): premere la parte superiore per la marcia avanti, la parte inferiore per la marcia indietro. Per bloccare l'utensile, posizionare la leva in posizione centrale.

Cosa fare se la punta si blocca durante la foratura?

Spegnere immediatamente l'utensile per evitare di danneggiare la batteria o il motore. Invertire il senso di rotazione (marcia indietro) per sbloccare la punta.

Posso usare il trapano su fili elettrici?

No, se la punta tocca un filo elettrico, si rischia una scossa elettrica. Tenere sempre il trapano per l'impugnatura in plastica. Indossare guanti e occhiali di sicurezza.

Come mantenere il trapano Panasonic EY6225C?

Pulirlo con un panno asciutto. Non usare mai acqua, solventi o prodotti volatili. Conservarlo in un luogo asciutto. Per la batteria, riciclarla in un punto di raccolta autorizzato.

MANUALE UTENTE EY6225C PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

Trapano e cacciavite senza filo

Prima di usare questa unità, leggere attentamente queste istruzioni.

Descrizione delle funzioni

Functiebeschrijving

Prima dell'uso, leggere sia il libretto "Norme di sicurezza" che questo manuale.

I NORME DI SICUREZZA ADDIZIONALI

1) Tenere presente che questo attrezzo è sempre pronto a funzionare, preché nonènecessario collegarlo ad una presa di corrente.
2) Praticando fori alle pareti, pavimento, ecc., si potrebbero incontrare fili elettrici. NON TOCCARE IL MANDRINO O QUALSIASI ALTRA PARTE METALLICA SUL DAVANTI DEL TRAPANO. Tenere l'attrezzo soltanto per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.
3) Se la punta si inceppa, spegnere immediatamente l'attrezzo per evitare un sovraccarico o il motore. Usare il movimento all'indietro per liberare le punte inceppate.
4) Durante il caricamento, il caricatore si può riscaldare leggermente. Questo è normale. Non lasciare la batteria inserita nel caricatore per più di 24 ore al termine del caricamento.
5) Usare soltanto un panno morbido e asciutto per pulire l'attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.
6) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo.

II FUNZIONAMENTO

Staffa di supporto della punta esagonale...(G)

1. Montaggio della punta (fig.2)

Nota: Prima di eseguire il montaggio o lo smontaggio delle punte, assicurarsi di posizionare la leva di inversione nella posizione centrale (bloccaggio dell'interruttore).

1. Tenere la staffa di supporto della punta e premere la stessa contro il cacciavite.
2. Inserire la punta nel foro dell'albero di azionamento.
3. Allo sganciamento, la staffa di supporto della punta ritorna nella sua posizione di base.
4. Tirare la punta per assicurarsi che non possa fuoriuscire.
5. Per rimuovere la punta, premere la staffa di supporto della punta all'indietro nello stesso modo.

Impugnatura dell'innesto...(F) (Impostazione della torsione dell'innesto)

Regolare la torsione ad una delle 21 impostazioni possibili secondo il lavoro. C'è un intervallo di circa 0,13 Nm (1,3 kg-cm o 1,1 pollici-libbre) tra le fasi. (fig.3)

ATTENZIONE! Fare una prova dell'impostazione prima di eseguire il lavoro.

Riferimento per la regolazione della torsione

Scala	Torsione Utilizzo
1	Circa 0,29 Nm(3,0 kgf-cm o 2,6 pollici-libbre)	Per avvitare delle viti
5	Circa 0,82 Nm(8,4 kgf-cm o 7,3 pollici-libbre)
9	Circa 1,35 Nm(13,8 kgf-cm o 12,0 pollici-libbre)
13	Circa 1,88 Nm(19,2 kgf-cm o 16,6 pollici-libbre)
17	Circa 2,41 Nm(24,6 kgf-cm o 21,3 pollici-libbre)
21	Circa 2,94 Nm(30,0 kgf-cm o 26,0 pollici-libbre)
	Circa 4,4 Nm(45,0 kgf-cm o 39,0 pollici-libbre)	Utensile di potenza per avvitare delle viti e per trapanare

• Se si usa l'apparecchio ad alte velocità, impostate la scala su 10 o meno. (Il funzionamento si arresta quando si raggiunge la torsione massima di 1,5 Nm (15 kgf-cm), se la scala è impostata su di un valore superiore.)
• La funzione di spegnimento automatico può risultare inoperabile quando si usa l'apparecchio su scale alte e la carica delle batterie si indebolisce. In tal caso, ricaricare le batterie.

Nota: Il grafico offre solo valori di riferimento. L'impostazione della torsione può differire dai materiali, tipi di vite ecc. Fate la prova della torsione a seconda delle specifiche condizioni prima dell'uso.

Funzione di bloccaggio punta

1. Con l'interruttore in posizione OFF la punta è bloccata in posizione e l'attrezzo può essere usato come cacciavite manuale (fino a 150 kg-cm). C'è un po', di gioco nel mandrino, ma questo non è un difetto. (Fig. 4)

Interruttore principale (ON/OFF)…(C)

Premere la metà superiore dell'interruttore per la rotazione in avanti, o la metà inferiore dell'interruttore per la rotazione all'indietro. (fig.5)

Selettore di velocità…(A)

Scegliere la velocità bassa o alta a seconda dell'impiego.

LOW	200/min (rpm)	Forte
HIGH	600/min (rpm)	Inferiore

PRECAUZIONE! Controllare il selettore di velocità prima dell'uso. (fig.6)

Dispositivo di blocco dell'interruttore principale...(B)

Dopo l'uso, regolare il dispositivo di blocco dell'interruttore principale nella posizione di blocco per evitare attivazioni accidentali. (fig.7)

Pacco batteria (EY9025)…(E)

1. Per collegare il pacco batteria: Inserire il pacco batteria. Il pacco batteria scatta in posizione per indicare che è stato collegato correttamente.
2. Per rimuovere il pacco batteria: Premere le due linguette sui lati del pacco batteia. Fare scorrere in fuori il pacco batteria dal corpo dell'attrezzo. (fig.8)

Durata del pacco batteria

Le pile ricaricabili posseggono una durata limitata.

Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Nota: • L'uso in condizioni ambientali estremamente calde o fredde, riduce la capacità di funzionamento della carica.

Riciclaggio delle batterie

Per la salvaguardia dell'ambiente e il riciclaggio dei materiali, gettarle via negli appositi contenitori predisposti dall'ente preposto alla raccolta dei rifiuti, se presente nel proprio paese.

Per la Svizzera

Ritorn are la pila usate al negozio.

Caricabatteria…(I)

Nota: Quando caricate il pacco batteria per la prima volta o dopo un lungo periodo di immagazzinaggio, caricate lo stesso per circa 24 ore per assicurarvi che le batterie raggiungano la loro massima capacità.

EY0225

1. Collegare il caricatore alla presa di corrente.

Nota: • si potrebbero produrre delle scintille quando si inserisce la presa nella fonte di alimentazione CA, ma ciò non comporta problemi in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

2. Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica. (fig.9)

- La ricarica non avviene se il pacco batteria è caldo (per asampio, subito dopo l'uso per un lavoro pesante). La spia arancione di attesa rimane accesa finché il caricabatteria non diventa freddo. La ricarica comincia poi automaticamente.

1. Quando la ricarica è stata completata, la spia di carica comincia a lampeggiare velocemente.

2. Se si inserisce un pacco batteria completamente carica nel caricatore, la lampada di caricamento si illumina, dopodiché inizia a lampeggiare lentamente. Dopo alcuni minuti, la lampada di caricamento 'rapidamente per indicare che la carica è stata completata.

3. Se la lampada di caricamento non si dovesse illuminare immediatamente dopo aver collegato il caricatore oppure se la stessa non si dovesse spegnere dopo il tempo di caricamento standard, rivolgetevi ad un rivenditore standard.

Nota:

- Se dovete caricare una batteria fredda (di circa 5°C o meno) in una stanza calda, lasciate la batteria nella stanza per almeno un'ora e caricatela quando si è riscaldata con la temperatura ambientale. (Altrimenti potrebbe non caricarsi completamente.)

- Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

PRECAUZIONE:

- Non usate l'energia fornita da un generatore a motore.

- Scollegare il caricatore quando non è usato.

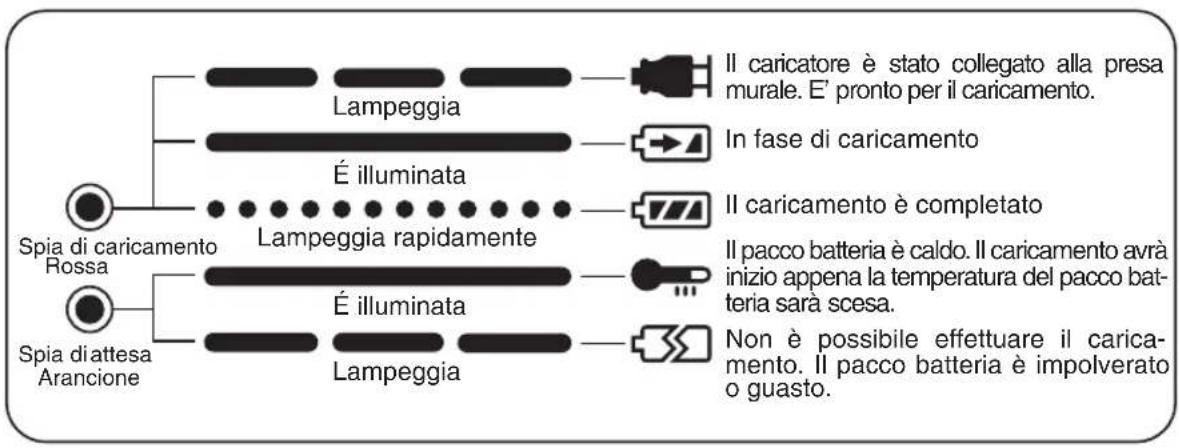

III INDICAZIONE DELLA SPIA

IV SPECIFICHE

UNITA' PRINCIPALE

Modello		EY6225
Capacità	Avvitare con cacciavite	Vite a ferro	M2,5-M5
		Vite per legno	3,8 × 38mm (5/32'' × 1-29/64'')
	Trapanatura	Per metalli	2mm (5/64'')
Motore		DC Motor 3,6V
Nessuna velocità del carico		Basso (LOW): 200/min (rpm)Alto (HIGH): 600/min (rpm)
Torsione massima		Basso (LOW): 4,4 Nm (45 kgf-cm, 39 pollici-libbra)Alto (HIGH):1,5 Nm (15 kgf-cm, 13 pollici-libbra)
Capacità del mandrino		3.0Nm (30kgf-cm, 26in-lbs)
Lunghezza totale		296mm (11-21/32'')
Peso (incluso il pacco batteria)		0,5kg (1,1lbs)

PACCO BATTERIA

Modello (tipo di batteria) EY9025
Batteria di accumulatori Batteria Ni-Cd
Tensione della batteria	3,6V CC (1,2V × 3elementi)

CARICA DELLA BATTERIA

Modello EY0225
Tempo di caricamento
	2,4V 3,6V		DURATA STANDARD DEL CARICAMENTO
	EY9021 EY9025		CIRCA 15 min.
Peso	0,6kg(1,3 lbs)

Nota: Per quanto riguarda i pacchi batteria applicabili a questo caricatore, fare riferimento all'etichetta riportata sul caricatore o al catalogo generale più recente.
