MODE D'EMPLOI CombiCool RC 1205 GC DOMETIC
Notice d'utilisation

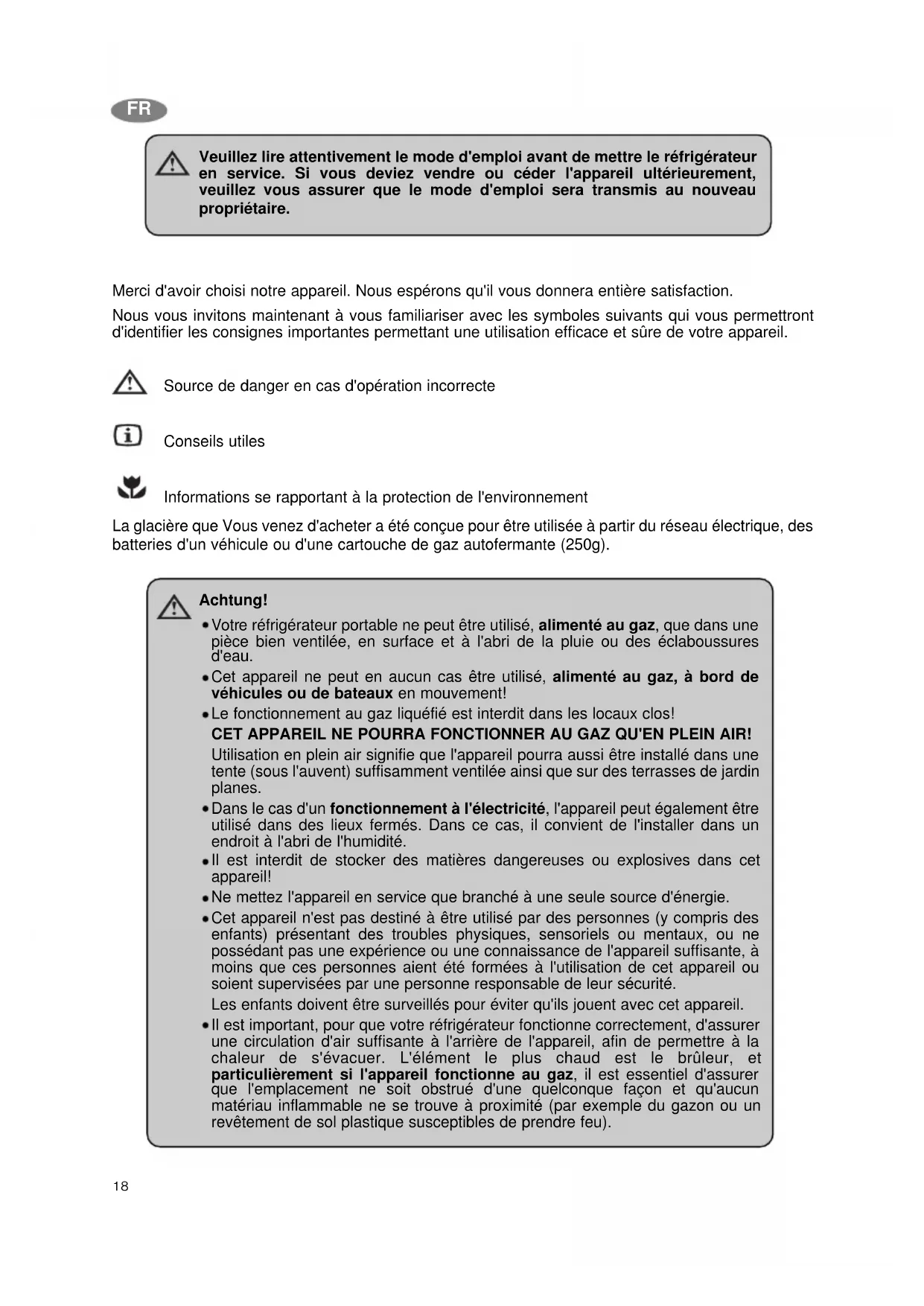

Veuillez lire attentivement le mode d'emploi avant demettre le réfrigérateur en service. Si vous deviez vendre ou ceder l'appareil ulterieurement, veuillez vous assurer que le mode d'emploi sera transmis au nouveau propriétaire.
Merci d'avoir choisi notre apparéil. Nous espérons qu'il vous donnera entière satisfaction.
Nous you invitons mantenat a you familiariser avec les symboles suivants qui you permetront d'identifier les consignes importantes permottant une utilisation efficace et sure de vaue apparil.
Source de danger en cas d'opération incorrecte
Conseils utiles
Informations se rapportant à la protection de l'environnement
La glaciere que Vous venez d'acheter a ete conque pour etre utilisee a partir du reseau electrique, des batteries d'un vehicule ou d'une cartouche de gaz autofermante (250g).
Achtung!
- Voitre réfrigerateur portable ne peut être utilisé, alimenté au gaz, que dans une piece bien ventilée, en surface et à l'abri de la pluie ou des éclaboussures d'eau.
- Cet apparéil ne peut enaucun cas être utilisé, alimenté au gaz, à bord de vehicules ou de bateaux en mouvement!
Le fonctionnement au gaz liquifié est interdit dans les locaux clos! CET APPAREIL NE POURRA FONCTIONNER AU GAZ QU'EN PLEIN AIR!
Utilisation en plein air signifie que l'appareil pourrait aussi être installé dans une tente (sous l'auvent) suffisamment ventilée ainsi que sur des terrasses de jardin planes.
- Dans le cas d'un fonctionnement à l'électricité, l'appareil peut également être utilisé dans des lieux fermés. Dans ce cas, il convient de l'installer dans un endroit à l'abri de l'humidité.
- Il est interdit de stocker des matieres dangereuses ou explosives dans cet apparéil!
- Ne mettez l'appareil en service que branché à une seule source d'énergie.
- Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) représentant des troubles physiques, sensoriels ou mentalaux, ou ne possédant pas une expérience ou une connaissance de l'appareil suffisante, à moins que ces personnes aient été formées à l'utilisation de cet apparéil ou soient supervisees par une personne responsable de leur sécurité.
Les enfants doivent etre surveillés pour éviter qu'ils jouent avec cet apparéil.
- Il est important, pour que vous réfrigerateur fonctionne correctement, d'assurer une circulation d'air suffisante à l'arrière de l'appareil, afin de permettre à la chaleur de s'évacuer. L'élement le plus chaud est le brûleur, et particulièrement si l'appareil fonctionne au gaz, il est essentiel d'assurer que l'emplacement ne soit obstrué d'une quelconque façon et qu'aucun matériel inflammable ne se trouve à proximé (par exemple du gazon ou un revêtement de sol plastique susceptibles de prendre feu).
Table des matieres
- Déballage
- Vue de l'appareil
3.Nettoyage
- Positionnement de l'appareil
- Utilisation de l'appareil
5.1 Alimentation sur secteur
5.2 Alimentation sur batterie auto
5.3 Fonctionnement au gaz
- Fabrication de glaçons
- Conseils utiles
- Dégivrage, nettoyage et entretien
- Service après-venture
- Mise en service, caractéristiques techniques
10.1 Raccordement au secteur
10.2 Raccordement sur batterie auto
10.3 Raccordement et remplacement de la cartouche de gas
- Informations relatives à la protection de l'environnement
- Recyclage
Attention!
Les conditions de garantie sont conformes à la Decision du Comité mixte de l'EEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays. Si vous ave des questions concernant la garantie, le service après-vente ou les pieces de rechange, veuilles bien vous adresser à notre réseau de services Domatic.
Les dommages résultat d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.
Les modifications apportées à l'appareil ou l'utilisation de pieces de rechange qui ne sont pas d'origine Domatic, ne sont pas couvertes par la garantie.
Le non-respect des instructions d'installation ou du mode d'emploi, entraine l'extinction totale de cette garantie.
Veuillez bien préciser le modele d'appareil, la refERENCE du produit et le numero de série si vous foulez contacter le réseau de services Dometic. Vous trouvez ces informations sur la plaque signaletique, située à l'arrière du réfrigerateur.
1. Déballage
A la réception, s'assurer après avoir déballé l'appareil que celui-ci n'a pas été endommagé pendant le transport. En cas de dégats, il convient d'en aviser immidiatement le transporteur.

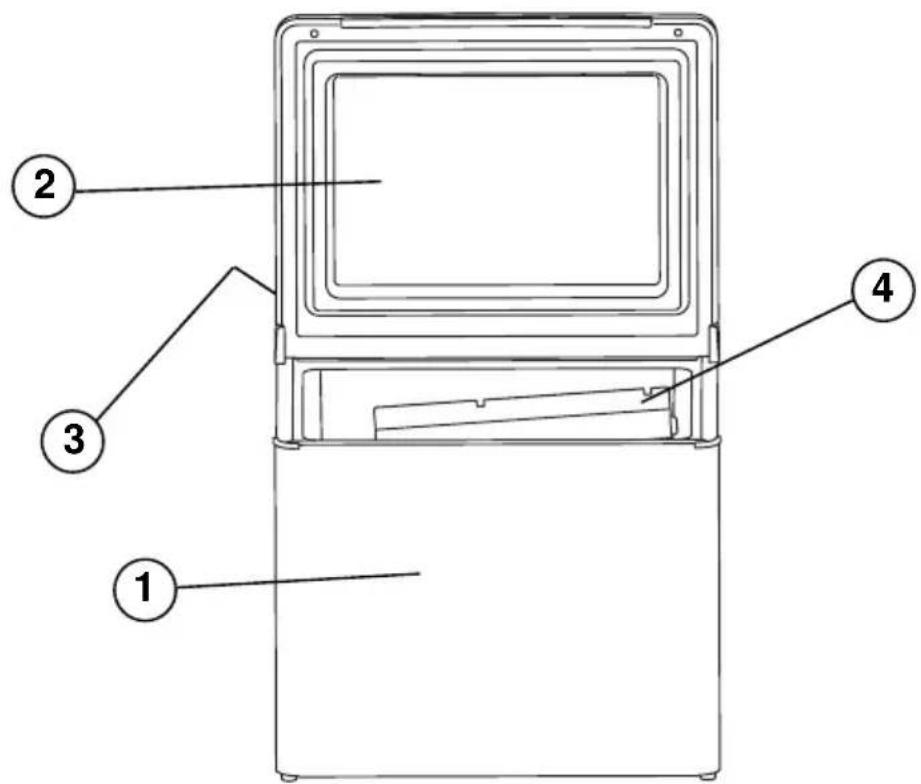

2. Vue de l'appareil
Figure 1.
-
Chassis isolé thermiquement
-
Commandes
-
Couvercle isolé thermiquement
-
Évaporator
3.Nettoyage
Avant de proceser à la mise en service, il convient de nettoyer l'intérieur et l'extérieur de l'appareil.
Utiliser a cet effet un chiffon doux et de I'eau tiède additionné d'un détergent doux. S'assurer que l'eau ne pénétre pas dans la grille du panneau arrêté ou dans les commandes.
- Ensuite rincer l'appareil à l'aide d'un chiffon propre et d'eau claire, et le sécher.
Pour éviter d'endommager votre apparéil, ne pas utiliser de savon, de soude menagère ou de détergents abrasifs.
4. Positionnement de l'appareil
Au cours du processus de réfrigeration, l'appareil transmet la chaleur à l'air ambiant à travers le condensateur situé sous la partie supérieure du panneau arrière. Plus le condensateur est ventilé, plus le réfrigerateur sera efficace.
- L'autre condition nécessaire au bon fonctionnement est que l'appareil soit posé sur une surface plane. Le meilleur moyen de vérifier que cette condition est remplie est de poser un verre d'eau sur le dessus de l'appareil.
- Il est important de veiller à ce que l'appareil ne soit pas exposé à un rayonnement ou à une source de chaleur direct(e) (soleil, radiateur, à proximé d'un foyer, etc.)
- En cas d'alimentation au gaz, il faut prévoir les espaces de sécurité suivants : au minimum 10 cm à l'arrière de l'appareil, au minimum 4 cm de part et d'autre de l'appareil, au minimum 30 cm audessus de l'appareil et au minimum 5 cm entre le sol et l'appareil.
- Toute matière inflammable (papier, bois, herbe, textile, etc.) à proximé immediate de l'appareil doit être maintainue aux distances indiquées ci-dessus.
5. Utilisation de l'appareil
Le cordon de raccordement au secteur, le cable de branchement 12 V et le connecteur de raccordement au gaz sont situés du panneau arrêté du réfrigérateur (figure 2).
5.1 Alimentation sur secteur
S'assurer que le voltage indiqué sur la plaque signalétique de l'appareil correspond à la tension de la prise électrique où vous souhaitez brancher votre apparéil. Déroulez le cable de branchement au secteur et connectez-le à une prise de terre pour la mise en marche de l'appareil.
Lorsque vous branchez l'appareil pour la première fois, reglez le thermostat (figure 4. A) sur maximum durant 5 heures, puis ramenez-le à une position inférieure selon vos besoin en réfrigération.
Remarque°: La fiche d'alimentation electrique se conformant aux normes correspondantes des divers pays, pourra différer de cette ici illustrée.

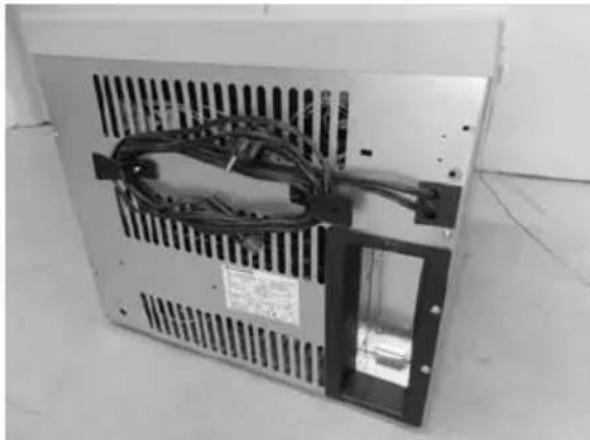

Figure 2
FR
5.2 Alimentation sur batterie auto
S'assurer que le voltage indiqué sur la plaque signalétique de l'appareil correspond à la tension de la batterie du vehicule (12 ou 24 V).
Les apparèils 12 V CC (courant continu) sont équipés de connecteurs pouvant être branchés dans les prises allume-cigares des vehicules (figure 3). Sur certains types de vehicule, il se peut que vous soyez améné à enlever la bague en plastique rouge située à l'extrémité du connecteur.
Pour ce faire tourner la bague dans le sens inverse des aiguilles d'une montre et l'enlever. L'appareil peut alors être branché sur la prise allume-cigares. En fonctionnement 12 V, l'appareil fonctionne en continu et sans contrôle de température.
Les apparèils 24 V CC sont livrés avec des extrémités de fils dénudées. Ces extrémités doivent être branchées dans un boîtier terminal relié à la batterie du vehicule par l'intermédiaire d'un fusible 5A et d'un interrupteur 5 A.
Si le moteur du vehicule est arrete, debranchez toujours la fiche d'alimentation de la prise allume-cigares (12 V) ou arretez l'appareil en passant par l'interrupteur (24 V). Si vous oubliez de le faire, la batterie de vehicule se déchargerait rapidement.
5.3 Fonctionnement au gaz
La description du raccordement à la cartouche de gaz se trouve dans les chapitres 10.3.
Après avoir raccordé l'appareil à la cartouche et effectué le contrôle de la fuite de gaz, il faut tournier le thermostat à la position maximale (figure 4.B), appuyer le clapet de sécurité du gaz, le tener appuyé pendant une dizaine de secondes, ensuite appuyer plusieurs fois successivement le bouton piezo d'allumage (figure 4.C). Si la flamme n'apparait pas, repétez le processus (l'airprésent dans le tuyau avant branchement à la bouteille de gaz doit d'abord être evacué. Ce n'est qu'à ce moment que le gaz peut être allumé).

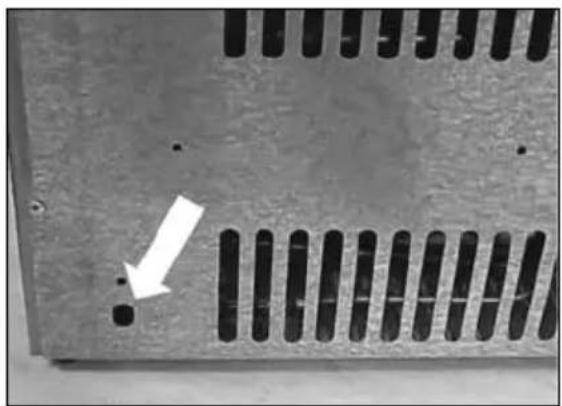

L'allumage de la flamme peut etre vérifie au niveau de l'ouverture de contrôle de la flamme (figure 5). Lorsque la flamme est allumée, maintenez la soupape de sécurité du gaz enfonnée pendant 20 secondes supplémentaires.

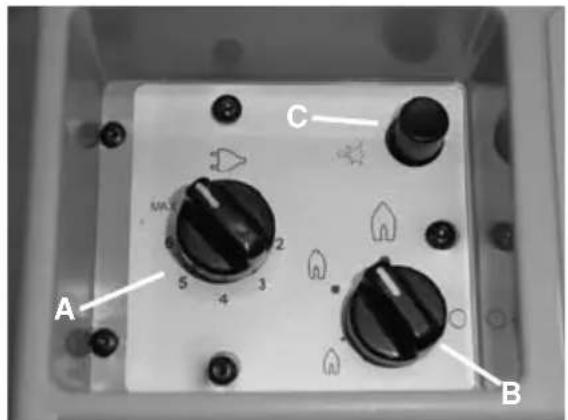

Le bouton régulateur a 4 positions:
: grossse flamme (MAX) = quantite maximum de gaz (haute tempereature ambientale 32^
: flamme moyenne (MID) = quantite moyenne de gaz (température ambientale moyenne ~ 25°C);
: petite flamme (MIN) = quantité minimum de gaz (température ambientaleasse 16^
: position anrêt = le brûleur ne recoit pas de gaz.
Pour débrancher un apparéil fonctionnant au gaz
Fermer la bouteille de gaz et le régulateur de pression et tournier le bouton B vers la droite sur la position d'arret.
Pour fermer le gaz, il faut fermer le clapet de sécurité et couper le raccordement de la cartouche.
Figure 3

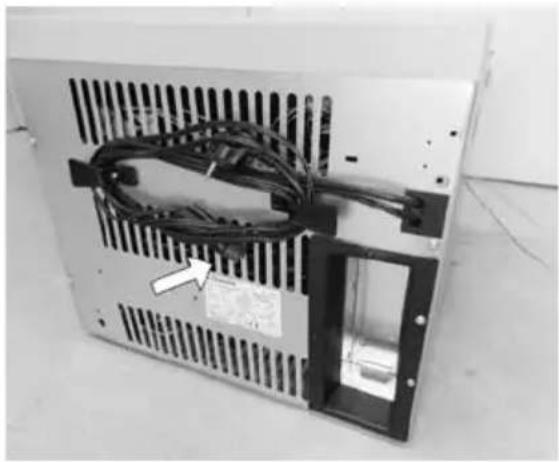

Figure 4
Figure 5
6. Fabrication de glaçons
Remplissez le bac à glaçons aux 4/5 avec de l'eau potable froide et fermez le couvercle. Placez ensuite le bac à glaçons sur l'étagère prévue à cet effet. Epongez tout épanchement d'eau afin d'eviter que le bac à glaçons ne reste fixé au diffuseur.
Pour accélérer la production de glaçons, vous pouvez régler temporairement sur la position "MAX" le bouton du thermostat si l'appareil fonctionne à l'électricité ou le bouton de réglage si l'appareil fonctionne au gaz. N'oubliez cependant pas de le ramener ensuite à sa position initiale.
Pour facilitier le détachement des glaçons, maintenez le bac sous un robinet d'eau froide et retirez ensuite le couvercle avec les glaçons. Les glaçons s'extraient alors facilement de leurs logements.
7. Consels utiles
- Avant de partir en voyage, faites fonctionner l'appareil sur le secteur 230 V (thermostat en position intermédiaire entre min. et max., 24 heures avant votre départ. Placer de la nourriture préalablement réfrigérée dans l'appareil.
- Il y a formation de givre au niveau du panneau de l'évaporateur lorsque l'appareil est en marche. Lorsqu'on ouvre le couvercle ou que l'on met des alimentents dans l'appareil, une partie de ce givre peut fondre et être collecté sous forme d'eau au fond du réfrigerateur. Essuyer l'eau de temps à autre à l'aide d'une éponge.
- Eviter de placer des alimentes conservés dans des emballages fragiles ( comme le verre) dans le réfrigerateur lorsque vous souhaitez le déplacer sur ses roues. Les mouvements et les chocs pourraient les casser.
- Une fois que le réfrigerateur est dans sa position définitive, s'assurer que les alimentés n'entrent pas en contact avec le panneau de l'évaporateur, étant donné que cela pourrait les avarier.
8. Dégivrage, nettoyage et entretien
Pour le dégivrage, toujours débrancher l'appareil de toute source d'énergie électrique afin d'éviter tout risque de décharge. S'assurer que l'appareil n'est branché sur aucune autre source d'énergie (gaz ou 12V/24V). Sortir les alimentés du réfrigerateur et laisser le couvercle ouvert. Suivant la température, le givre fond rapidement sur le panneau de l'évaporateur, l'eau étant collectée sur le fond du réfrigerateur. L'essuyer à
l'aide d'un chiffon. Puis nettoyer l'appareil conformément aux instructions du paragraphe 3. Laisser le couvercle entrouvert afin d'eviter toute formation de mauvaises odeurs. L'appareil ne nécessite aucun autre entretien.
9. Service après-venture
Avant de vous adresser au service après-vente, veuillage vérifier les points suivants :
- L'emplacement et la ventilation sont-ils satisfaisants?
- L'appareil est-il de niveau ?
- Y a-t-il du courant dans la prise murale et cette connexion est-elle compatible avec l'appareil ?
Le cable d'alimentation secteur est-il endommagé ?
- En mode de fonctionnement électrique, le thermostat est-il en position ON?
- Dans le cas d'un fonctionnement au gaz, le bouton de la soupape de sécurité a-t-il est maintenu enforcé suffisamment longtemps?
- Le bouton du thermostat est t-il régle sur position max. ?
- La bouteille de gaz ou le détendeur sont-ils ouverts?
- Y a-t-il du gaz dans la cartoucheE? (Si l'on ne peut pas sentir de mouvement de liquide en remuant la cartouche, la cartouche est vide?)
- L'appareil serait-il par hasard connecté simultanément à deux sources d'alimentation distinctes (par exemple le gaz et l'électricité)?
- Des denrées alimentaires chaudes ont-elles été mises dans l'appareil ?
- Une quantité importante d'aliments a-t-elle est placée dans l'appareil ?
Si l'appareil ne fonctionne toujours pas de maniere satisfaisante après vérification des points ci-dessus, contacter le service après-venture. En signalant le problème, déscrie le type de problème, préciser le type d'appareil, la reférence du produit et le nombre de série figurant sur la plaque signalétique.
Nous assumons la garantie conformément a nos conditions de garantie applicables pour l'appareil.
www.dometic.com
10. Mise en service
Vous ne devez faire fonctionner l'appareil que sur une seule source d'énergie. Le branchement simultané à plusieurs sources d'énergie différentes entrainerait un dysfonctionnement de l'appareil.
\section*{Caracteristiques techniques}
| Modèle | RC 1205GC |
| Type | JCB - 01 |
| Contenance | 41 litres |
| Alimentation secteur | 220-240V (CA) |
| Entrée | 85 W |
| Consommation d'énergie | 1,38 kWh/24h |
| Batterie | 12V (CC) |
| Entrée | 85 W |
| Consommation d'énergie | 170Ah/24h |
| Pression de gaz | 28-30/37 mbar |
| Type de gaz | I3+ |
| Injecteur n° | 2 |
| Consommation nominale de chaleur: | 134W - 9,8 g/h |
| Consommation minimale de chaleur: | 106W - 7,7g/h |
| Catégorie climatique | N |
| Réfrigérant | 143g H2O+67g NH3 |
10.1 Raccordement au secteur
S'assurer que l'appareil n'est raccordé à aucune autre source d'énergie (12 V, gaz).
L'appareil ne peut fonctionner qu'a la tension nominale mentionnée sur la plaque signalétique. L'appareil peut etre branché a une prise de terre conforme à la reglementation en vigueur (dans les pays étrangers, l'utilisation d'un adaptateur peut s'avérer nécessaire, les prises de courant n'était pas les mêmes).
Tout travail électricque exigé pour installer cet apparéil doit être effectué par unElectricien qualifié ou une autre personne compétente.
Le fabricant decline toute responsabilité en cas de non-respect de ces mesures de sécurité.
Exigences en matière d'électricité
Assurez-vous que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique avant demettre l'appareil en service.
10.2 Raccordement sur batterie auto
S'assurer que l'appareil n'est raccordé à aucune autre source d'énergie (230 V, gaz).
Un fusible de sécurité doit être installé au niveau de la ligne d'alimentation entre la batterie et le réfrigerateur.
Les apparèils 12 V doivent être branchés sur la prise allume-cigares (protégée par un fusible 10 A) du vehicule.
Les apparèils 24 V doivent être branchés en insérant un bloc adaptateur avec interrupteur protégé par un fusible de 5 A. L'interrupteur doit pouvoir supporter une intensité de 5 A.
Il n'est pas nécessaire de vérifier la polarité lors de la mise en marche de l'appareil.
Longueur de cable max.
| Section de cable 12 V 24 V |
| 2.5 mm² | jusqu'à 2.5 m 5 m |
| 4.0 mm² | jusqu'à 4.0 m 8 m |
| 6.0 mm² | jusqu'à 6.0 m 12 m |
10.3 Raccordement et remplacement de la cartouche de gas
Le raccordement du réfrigérateur doit être fait par un spécialiste qualifié. Il faut respecter les normes nationales en vigueur, relatives à l'utilisation des appareils fonctionnant avec du gaz liquide.
S'assurer que l'appareil n'est raccordé à aucune autre source d'énergie (230 V, 12 V).
L'appareil ne fonctionne qu'vec du propane/butane. Il est apte a etre utilise avec une cartouche de gaz autofermante (250g)
L'appareil est équipé d'un réglage de pression automatique. La pression est indiquée sur la plaque de données.
Avant de faire le raccordement de la cartouche, dire les instructions de manipulation et de stockage qui se trouvent sur le cote de la cartouche. Contrer l'ajustement du raccordement de la cartouche de gaz et de l'appareil. Avant de faire le raccordement de la cartouche, vérifier la propre de l'appareil et du raccord de la cartouche.
L'opération doit être effectuee dans un espace bien ventilé, exempte de source de feu. Fermer le clapet de l'appareil. Mettre le bras à la position supérieure.EMettre la cartouche dans l'appareil.
Pendant le transport et le déplacement de l'appareil, la cartouche ne doit pas être raccordée à l'appareil.
L'APPAREIL NE PEUT FONCTIONNER SOUS UNE PRESSION AUTRE QUE CELLE INDIQUEESUR LA PLAQUE SIGNALETIQUE.
L'ammoniaque (hydrogène naturel et composé d'azote) est utilisée comme réfrigerant dans cet apparéil.
Le cyclopentane, qui ne présente aucun risque pour la couche d' ozone, est un agent actif de la mousse de polyurethane utilisée comme isolant thermique.
Le chromate de sodium est un agent anticorrosion (dosé à moins de 2% du poids du liquide de refroidissement).
12. Recyclage
Après avoir déballé l'appareil, les matérieliaux d'emballage devraient être acheminés vers un site local de collecte de déchets. En fin de vie, il est recommandé de confier l'appareil à une entreprise spécialisée de collecte et de recyclage qui pourrait assurer la récapération des matérieliaux recyclables et un recyclage ecologique de l'appareil.
Les apparèils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques.
Il est interdit de jeter ce produit dans les ordures menagères.
Sur les réfrigerateurs Domatic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) appossaé à l'arrière de l'appareil.
