MANUAL DE UTILIZADOR CombiCool RC 1205 GC DOMETIC

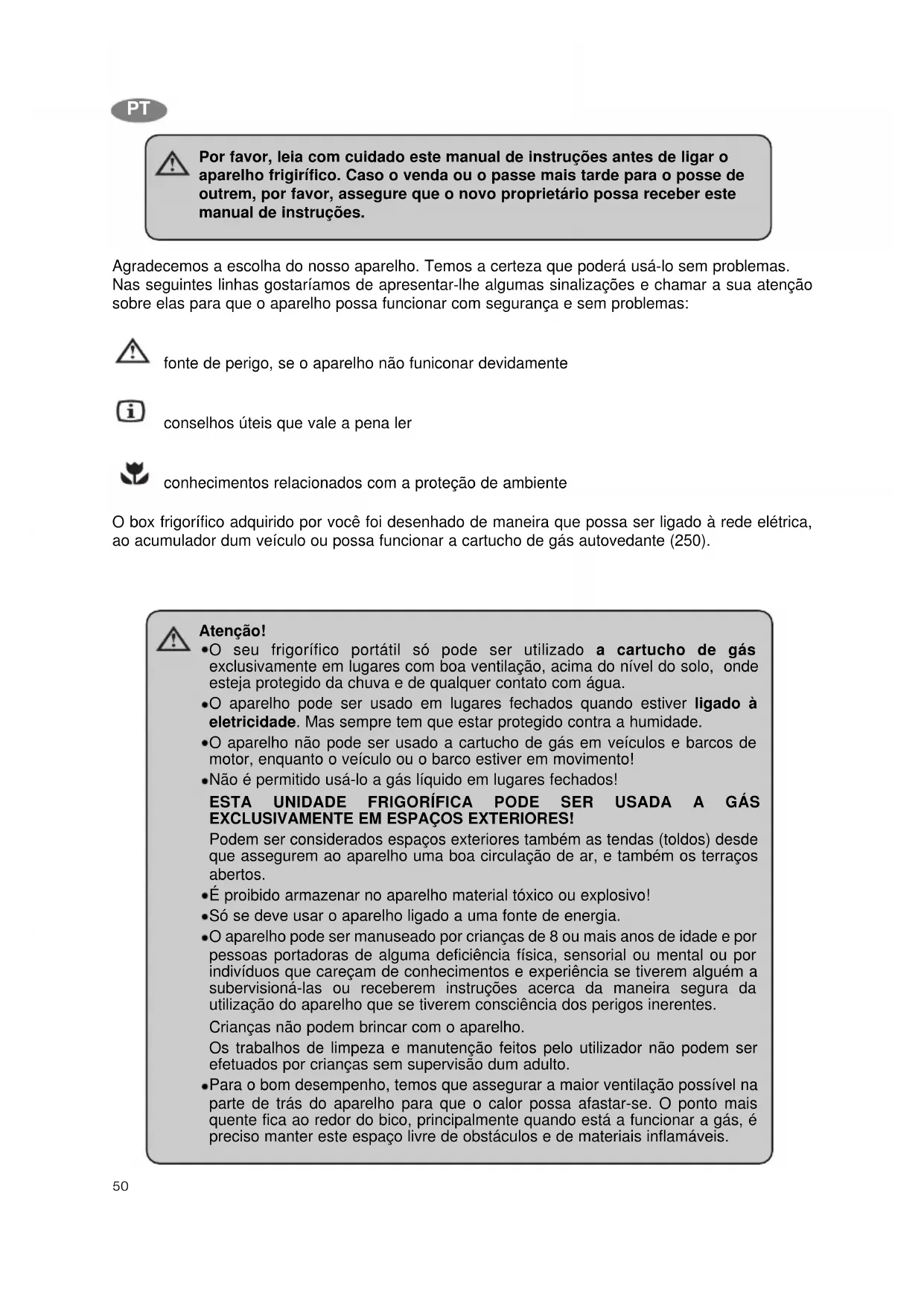

Agradecemos a escolha do nosso aparelho. Temos a certeza que poderá usá-lo sem problemas. Nas seguintes linhas gostaríamos de apresentar-lhe algumas sinalizações e chamar a sua atenção sobre elas para que o aparelho possa funcionar com segurança e sem problemas: fonte de perigo, se o aparelho não funiconar devidamente conselhos úteis que vale a pena ler conhecimentos relacionados com a proteção de ambiente O box frigorífico adquirido por você foi desenhado de maneira que possa ser ligado à rede elétrica, ao acumulador dum veículo ou possa funcionar a cartucho de gás autovedante (250). Por favor, leia com cuidado este manual de instruções antes de ligar o aparelho frigirífico. Caso o venda ou o passe mais tarde para o posse de outrem, por favor, assegure que o novo proprietário possa receber este manual de instruções. Atenção! O seu frigorífico portátil só pode ser utilizado a cartucho de gás exclusivamente em lugares com boa ventilação, acima do nível do solo, onde esteja protegido da chuva e de qualquer contato com água. O aparelho pode ser usado em lugares fechados quando estiver ligado à eletricidade. Mas sempre tem que estar protegido contra a humidade. O aparelho não pode ser usado a cartucho de gás em veículos e barcos de motor, enquanto o veículo ou o barco estiver em movimento! Não é permitido usá-lo a gás líquido em lugares fechados! ESTA UNIDADE FRIGORÍFICA PODE SER USADA A GÁS EXCLUSIVAMENTE EM ESPAÇOS EXTERIORES! Podem ser considerados espaços exteriores também as tendas (toldos) desde que assegurem ao aparelho uma boa circulação de ar, e também os terraços abertos. É proibido armazenar no aparelho material tóxico ou explosivo! Só se deve usar o aparelho ligado a uma fonte de energia. O aparelho pode ser manuseado por crianças de 8 ou mais anos de idade e por pessoas portadoras de alguma deficiência física, sensorial ou mental ou por indivíduos que careçam de conhecimentos e experiência se tiverem alguém a subervisioná-las ou receberem instruções acerca da maneira segura da utilização do aparelho que se tiverem consciência dos perigos inerentes. Crianças não podem brincar com o aparelho. Os trabalhos de limpeza e manutenção feitos pelo utilizador não podem ser efetuados por crianças sem supervisão dum adulto. Para o bom desempenho, temos que assegurar a maior ventilação possível na parte de trás do aparelho para que o calor possa afastar-se. O ponto mais quente fica ao redor do bico, principalmente quando está a funcionar a gás, é preciso manter este espaço livre de obstáculos e de materiais inflamáveis.51 INDICE INDICE

2. O esquema do aparelho

5. Utilização do aparelho

5.1 Da rede elétrica

5.2 Do acumulador dum veículo

5.3 De cartucho de gás

6. Preparação de gelo

8. Descongelamento, limpeza e manutenção

9. Serviço ao cliente

10. Como pôr o aparelho em funcionamento, dados técnicos

10.1 Como conectar à rede elétrica

10.2 Como conectar ao acumulador dum veículo

10.3 Como conectar a cartucho de gás e como efetuar a substituição do mesmo

11. Informações acerca da proteção de ambiente

Atenção! As instruções de garantia estão de acordo com a Diretiva CE 44/19999/CE e com as condições normais aplicáveis no país em questão. Em relação a questões de garantia e outros serviços, por favor, contacte a nossa Rede de Serviços Dometic. A garantia não abrange nenhum dano proveniente de utilização incorreta. A garantia não abrange nenhuma modificação do aparelho, nem o uso de partes de substituição que não sejam produtos originais Dometic. A garantia não é válida se as instruções sobre a montagem e manutenção não tiverem sido respeitadas. Sempre se ligar ao número da Rede de Serviços Dometic, por favor, identifique o modelo, o número de produto e o número de série do produto. Todos estes dados podem ser encontrados na tabela de dados situada na tampa de trás do frigorífico. PT52

Desembrulho Depois de tirar o aparelho do seu embrulho de papelão, por favor, confira se o aparelho está intato. Se encontrar qualquer dano que tenha surgido durante o transporte, informe imediatamente a empresa encarregada do transporte.

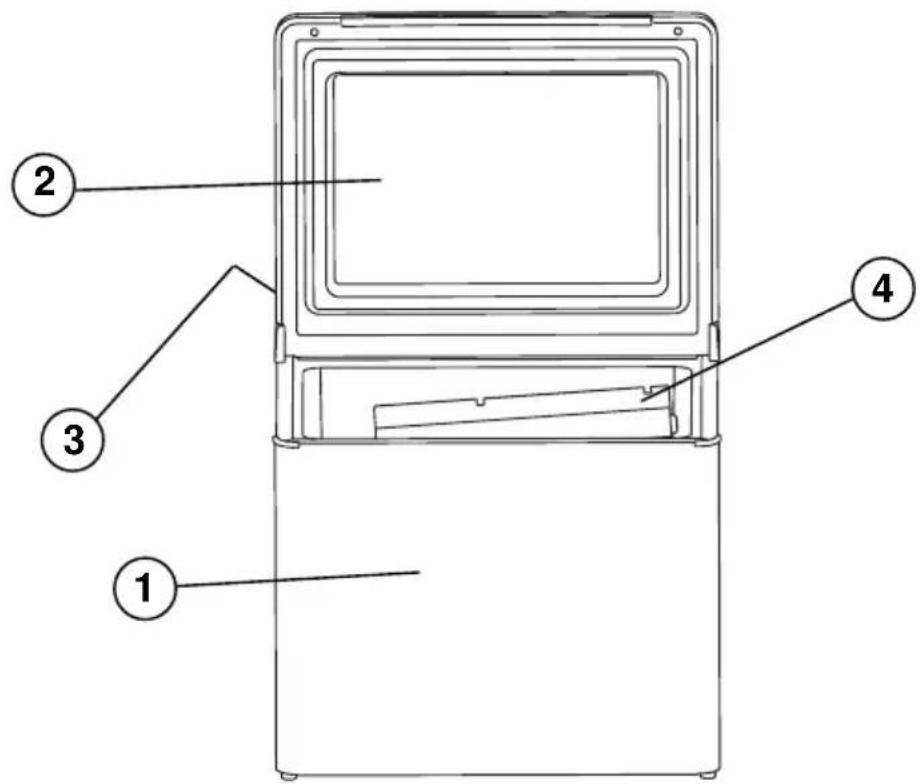

O esquema do aparelho

4. Painel de vaporização

Limpe tanto o interior como o exterior do aparelho antes de começar a usá-lo. Para isso utilize pano macio, água morna e detergente não abrasivo. Tenha cuidado para não deixar entrar água na grelha de cobertura de trás ou nos elementos de controlo. A seguir limpe o aparelho com pano limpo e água limpa, depois use um pano seco para secar o aparelho completamente. Para não danificar o aparelho, não use sabonete, carbonato de sódio ou detergentes abrasivos.

4. Posicionamento do aparelho

Durante o processo da refrigeração o aparelho solta calor do condensador (debaixo da parte superior da tampa de trás) para o ar ao redor. Quanto melhor é a ventilação do condensador, tanto mais eficaz será a refrigeração. Outra condição do funcionamento satisfatório é que o aparelho deve ser instalado em superfície plana. Isso pode ser verificado da melhor maneira colocando um copo de água em cima do aparelho. É importante que o aparelho não apanhe calor radiante (luz de sol, aquecedor, perto de forno, etc.). Quando utilizado a gás, é preciso manter as seguintes distâncias das paredes e de outros materiais: no mínimo 10 cm do lado de trás do aparelho, 4 cm da cada parede lateral, no mínimo 30 cm do topo do aparelho, no mínimo 5 cm da parte de baixo. Não pode haver materiais inflamáveis (papel, árvore, madeira, ervas, tecidos, etc.) na proximidade imediata do aparelho, dentro das distancâncias acima referidas.

5. Utilização do aparelho

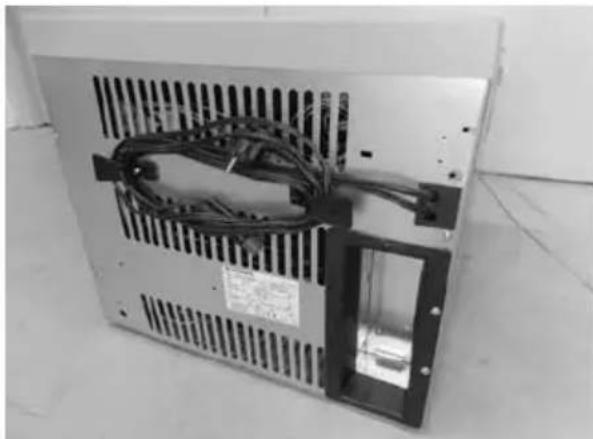

O cabo necessário para a ligação à rede elétrica, o cabo de ligação de 12V e a ligação necessária para contectar o aparelho a gás, encontram-se na tampa de trás do box frigorífico. (2ª imagem).

5.1 Funcionamento a partir da

rede elétrica Assegure-se se a tensão que figura da tabela de dados do aparelho corresponde à tensão de rede à qual quererá conectar o aparelho. Retire o cabo de ligaçã o de rede e contecte-a à tomada ligada à terra. Quando ligar o aparelho pela primeira vez, coloque o termóstato no nível máximo (3ª imagem "A") e ca. de cinco horas mais tarde coloque-a num nível mais próximo ao mínimo, de acordo com a sua necessidade de refrigeração. Nota: O tipo de ficha providenciada depende das exigências específicas existentes em cada país, assim pode diferir daquele que se apresenta aqui. 2ª imagem PT54 4ª imagem 5ª imagem 3ª imagem

5.2 Funcionamento a partir do

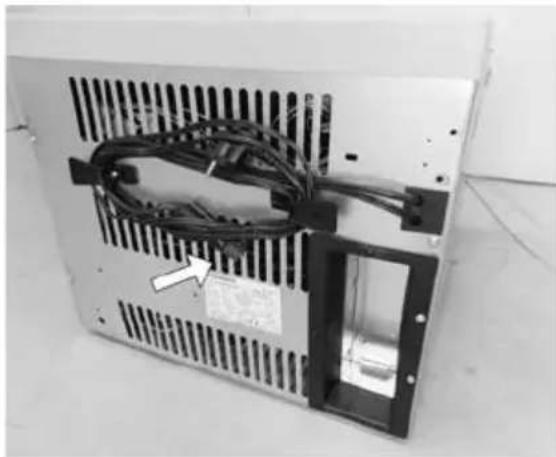

acumulador dum veículo Assegure-se se a tensão que figura da tabela de dados do aparelho corresponde à tensão do acumulador do veículo (12V ou 24V) ao qual quererá conectar o aparelho. Os aparelhos de tensão 12V DC têm fichas que podem ser conectadas a tomadas de isqueiro (3ª imagem). Em certos tipos de veículos é preciso afastar o anel vermelho de plástico que se encontra na ponta da tomada. Para isso vire o anel em sentido contrário ao dos ponteiros do relógio e retire-o. Depois disso pode conectar o aparelho à tomada de isqueiro. Se conectado a 12V, o aparelho funciona sem interrupções, sem necessidade de regular a temperatura. Os aparelhos de tensão 24V DC são providenciados com pontas de arame desnudadas. As pontas de arame têm que ser conectadas ao bloco terminal que está conectado ao acumulador do veículo com um fusível de 5A e a um interruptor de 5A. Quando o motor não estiver a funcionar, a ficha do aparelho tem que ser retirada da tomada do isqueiro (aparelho de 12 V) ou o interruptor tem que ser desligado (aparelho de 24 V). Senão, o aparelho irá esvaziar o acumulador de veículo rapidamente.

5.3 Funcionamento a cartucho

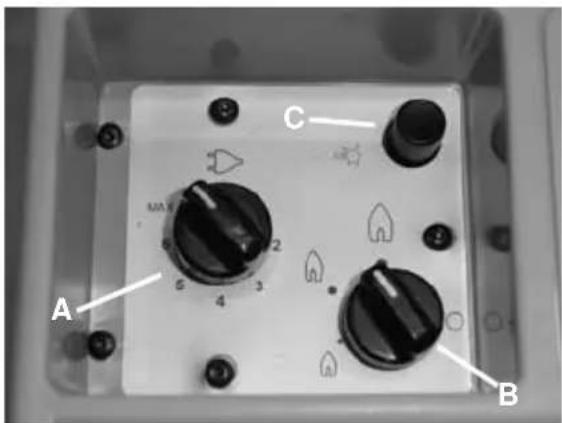

de gás Nos capítulos 10.3 está descrito como conectar o aparelho a cartucho de gás. Depois de conectar o aparelho à cartucho de gás e verificar se não há fuga de gás, coloque o termóstato no nível máximo (4ª imagem "B”), pressione a válvula de segurança para baixo, mantenha-a assim durante ca. de 10 segundos, e pressione o botão de ignição piezo várias vezes em seguida (4ª imagem "C”). Se o lume não acender, repita o processo. (O ar que estiver no tubo de gás do aparelho tem que ser retirado antes de conecção ser feito. Só depois disso é que se pode acender o gás.) O regulador tem 4 posições:

lume alto (MAX) = fornecimento de gás máximo (temperatura ambiental alta ~32°C); : lume médio (MID) = fornecimento de gás médio (temperatura ambiental normal ~25°C); : lume brando (MIN) = fornecimento de gás mínimo(temperatura ambiental baixo ~16°C);

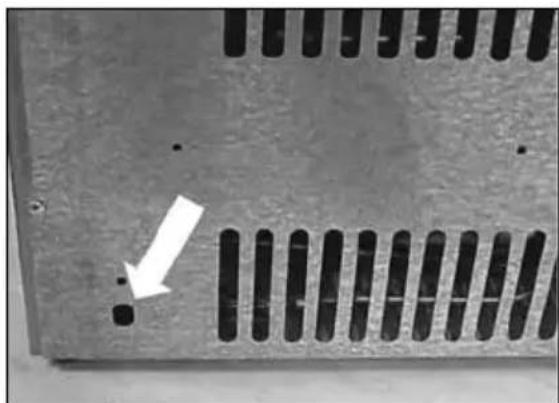

posição desligado = o fornecimento de gás a queimador está desligado O acender do lume pode ser verificado através da abertura de vista de lume. (5ª imagem). Depois de o lume acender, mantenha a válvula de segurança de gás pressionada durante mais 20 segundos. Para terminar a fase do funcionamento a gás, é preciso fechar a válvula de segurança e desconectar o cartucho de gás.55

6. Preparação de gelo

Encha o tabuleiro do gelo com água potável enchendo- o até 4/5 a contar do topo, e feche-o com a tampa. Tire com pano as gotas de água que possam estar no tabuleiro e na tampa, para evitar que congelem um ao outro e coloque-o na unidade congeladora do frigorífico. O gelo fica feito mais depressa se o termóstato (em caso de funcionamento a eletricidade) ou o botão regulador (em caso de funcionamento a gás líquido) estiver colocado na posição MAX durante um curto espaço de tempo. (Quando o gelo estiver pronto, não se esqueça de colocar o botão de novo na posição normal.) Para afastar o gelo, deixe descongelar o tabuleiro do gelo durante algum tempo ou coloque-o debaixo de água da torneira de temperatura normal, antes de tirar a tampa do tabuleiro. Os cubos de gelo assim poderão ser retirados do tabuleiro com facilidade.

Quando se prepara para viajar, ponha a funcionar o aparelho a 230V (posicionando o termóstato entre „min” e „max”) durante 24 horas antes da partida. Coloque oa alimentos no aparelho em estado pré- refrigerado. Durante o funcionamento cria-se gelo no painel de vaporização. Quando se abre a tampa ou se coloca alimentos dentro, alguma parte deste gelo fica descongelado e se junta em forma de água no fundo do aparelho. De vez em quando absorva essa água usando uma esponja. Evite colocar alimentos em embalagens frágeis (como por exemplo em vidro) no box frigorífico. Os movimentos e tremores do aparelho podem quebrar estas embalagens. Depois de ter colocado o box frigorífico em posição final, assegure-se se os alimentos não estão juntos ao painel de vaporização, já que isso pose causar danos de congelamento nos alimentos.

limpeza e manutenção Na altura do descongelamento desconecte sempre o aparelho da eletricidade para evitar qualquer choque elétrica proveniente da fonte de eletricidade. Assegure-se se não está conectada ao aparelho outra fonte elétrica (gás ou 12V/24V). Retire os alimentos da unidade frigorífica e deixe a tampa aberta. Dependendo da temperatura, o gelo descongela rapidamente do painel de vaporização e se junta em forma de água no fundo do aparelho. Absorva a água utilizando um pano. Depois limpe o aparelho seguindo as instruções do capítulo 3. Deixe a tampa meia aberta para evitar que se crie qualquer cheiro desagradável. O aparelho não precisa de mais manutenção.

9. Serviço ao cliente

Antes de contactar o serviço ao cliente, por favor, verifique as seguintes coisas: Se o posicionamento e a ventilação estão corretos? Se o aparelho está colocado em superfície lisa? Se há electricidade na tomada da parede e se a conecção ao aparelho está correta? Se o cabo elétrico da rede está danificado? Em caso de funcionamento da rede elétrica, se o termóstato elétrico está ligado? Se o botão do termóstato está colocado na posição máxima? Se a de gás ou a válvula reguladora de pressão estão abertas? Se há gás no cartucho (se ao sacudir não nos apercebemos de nenhum movimento de líquido, a cartucho está vazio)? Por acaso o aparelho poderá estar conectado a duas fontes elétricas distintas ao mesmo tempo (como por exemplo ao gás e à eletricidade)? Terão colocado alimento quente no frigorífico? Terão colocado uma grande quantidade de alimentos ao mesmo tempo? Se depois de ter verificado todos estes detalhes o aparelho continua a não funcionar, contacte o nosso serviço ao cliente. Quando fizer contacto por causa do problema, informe sobre o tipo de problema, o tipo do aparelho, o número do produto e o número de série de produto que poderá encontrar na tabela de dados. Asseguramos a garantia de acordo com as nossas condições de garantia em vigor. www.dometic.com56

10. Como pôr o aparelho em

funcionamento O aparelho pode funcionar sempre só de uma fonte elétrica. Se conectado a várias fontes de energia ao mesmo tempo, o aparelho poderá avariar. Dados técnicos:

10.1 Como conectar à rede

elétrica Assegure-se que não há outra fonte de energia conectada (gás, 12V). O aparelho só pode funcionar a partir de rede de tensão nominal de acordo com os dados que figuram na tabela. A ficha do aparelho pode ser conectada à tomada ligada à terra, de acordo com as instruções. Os trabalhos necessários à montagem do aparelho só podem ser efetuados por um eletricista classificado ou uma pessoa autorizada. O produtor não se responsabilizará se não respeitarem estas instruções de segurança. Exigências eletrónicas Antes de ligar o aparelho assegure-se de que o fornecimento de electricidade está de acordo com o sinalizado na tabela de dados. Modelo Tipo Volume total Funcionamento de rede elétrica Input (rendimento) Consumo de energia Funcionamento a acumulador Input (rendimento) Consumo de energia Pressão de gás (p) Classificação do gás Tamanho de embocadura Carga térmica calculada: butano Carga térmica mínima: butano Classe climática Fluído refrigerante RC 1205 GC JCB - 01 41 liter 220-240V (AC) 85W 1,38 kWh/24h 12V (DC) 85W 170Ah/24h 28-30/37 mbar I3+

10.2 Como conectar ao

acumulador dum veículo Assegure-se que não há outra fonte de energia conectada (gás, 230V). Tem que ser montado um fusível de segurança no fornecimento de eletricidade num canal entre o acumulador e o box frigorífico.

10.3 Como conectar a cartu-

cho de gás e como efetuar a substituição do mesmo A conecção correta do frigorífico tem que ser efetuada por um técnico classificado. Preste atenção nas instruções nacionais específicas relacionadas ao uso de aparelhos que funcionem a gás líquido. Assegure-se que não há outra fonte de energia conectada (230V, 12V). É proibido conectar o aparelho à rede urbana e à rede do gás natural. Foi desenhado para funcionar com cartucho de gás autovedante (250g). Antes de conectar o aparelho ao cartucho de gás, por favor, leia as instruções de manutenção e armazenamento que se encontram no lado do cartucho. Verifique se a ligação do cartucho à porta de ligação do aparelho está correta. Antes de ligar o cartucho de gás verifique o estado de limpeza da porta de ligação do aparelho. Esta operação tem que ser feita em terreno bem ventilado, isento de fontes de incêndio. Feche a válvula do aparelho. Ponha a alavanca na posição de cima. Coloque o cartucho dentro do aparelho. Quando o aparelho estiver a ser transportado ou movimentado, não poderá ficar conectado ao cartucho de gás.

Os aparelhos de 12V têm que ser conectados à tomada de isqueiro do veículo que está protegida por um fusível de 10A. Os aparelhos de 24V têm que ser conectados usando um bloco terminal e um interruptor e protegidos por um fusível de 5A. O interruptor tem que ser apto para ligar eletricidade de 5A. Não é preciso considerar a polaridade no ato de conectar o aparelho. Se precisar de um cabo mais comprido, por favor, veja a tabela que segue em baixo: Comprimento máximo do cabo Perfil do cabo 12V 24V 2,5 mm2 até 2,5m até 5m 4,0 mm2 até 4,0m ate 8m 6,0 mm2 até 6,0m até 12m Não conecte cabo mais grosso do que 2,5mm2 à tomada de isqueiro! Por favor, monte uma conecção de bloco terminal. Em interesse da sua segurança: Não verifique fugas de gás usando lume aberto! Não fume enquanto estiver verificando as fugas de gás!57

O aparelho corresponde às seguintes diretivas da CEE: Diretiva de LVD 2006/95/EK Diretiva de EMC 2004/108/EK Diretiva de Gás 90/396/EGK Diretiva de CE 93/68/EGK Diretiva de RoHS 2002/95/EK Diretiva de WEEE 2002/96/EK

11. Informações acerca da

proteção de ambiente Na unidade frigorífica usa-se amónia (um composto natural de hidrogénio e nitrogénio) como agente de refrigeração. Como agente espumante do isolamento esponjoso PU usa-se ciclopentano, material que não danifica a camada de ozono. Como proteção contra corrosão usa-se natriocromato (menos do que 2% do peso do refrigerador).

Depois de desembrulhar o aparelho o material de embalagem tem que ser transportado para o ponto de recolha de lixo para reciclagem. O aparelho, no fim da sua duração útil, tem que ser entregue a uma empresa especializada em reciclagem que reciclará os materiais que possam ser aproveitados. O resto terá que ser destruído de maneira correta. Aparelhos que tenham este símbolo têm que ser entregues em pontos de entrega designados e formados especialmente com a finalidade de eliminação de aparelhos elétricos e eletrónicos. Este aparelho não pode ser deitado fora através do sistema normal de recolha de lixo doméstico. Este símbolo pode-se ver na tabela específica (tabela de dados) que se encontra na tampa de trás dos frigoríficos Dometic.5859Printed by Océ Hungária Kft. 2013. 03. 26.
