DEM202 - Sonomètres VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Plage de mesure : 30 à 130 dB, Précision : ±1.5 dB, Fréquence : 31.5 Hz à 8 kHz
Utilisation	Idéal pour mesurer le niveau sonore dans divers environnements tels que les bureaux, les usines, et les événements.
Maintenance et réparation	Vérifier régulièrement les piles et nettoyer le microphone avec un chiffon doux.
Sécurité	Utiliser l'appareil conformément aux instructions pour éviter des mesures incorrectes et des dommages.
Informations générales	Compact et léger, facile à transporter, avec affichage numérique pour une lecture facile.

FOIRE AUX QUESTIONS - DEM202 VELLEMAN

Comment calibrer le VELLEMAN DEM202 ?

Pour calibrer le VELLEMAN DEM202, placez le sonomètre dans un environnement calme et utilisez une source sonore connue pour ajuster la lecture. Consultez le manuel d'instructions pour les étapes spécifiques de calibration.

Pourquoi le sonomètre n'affiche-t-il pas de lecture ?

Vérifiez si le sonomètre est allumé et si la pile est correctement installée. Assurez-vous également que le microphone n'est pas obstrué et que l'appareil est en mode de mesure approprié.

Comment changer la pile du VELLEMAN DEM202 ?

Pour changer la pile, localisez le compartiment de la pile à l'arrière de l'appareil. Ouvrez-le, retirez l'ancienne pile et insérez une nouvelle pile de type 9V en respectant la polarité.

Quelles sont les unités de mesure utilisées par le VELLEMAN DEM202 ?

Le VELLEMAN DEM202 mesure le niveau sonore en décibels (dB). Vous pouvez sélectionner différentes plages de mesure selon vos besoins.

Comment interpréter les résultats affichés par le sonomètre ?

Les résultats sont affichés en décibels (dB). Un niveau sonore de 0 dB est le seuil d'audibilité, tandis que des niveaux supérieurs à 85 dB peuvent être nuisibles à l'audition sur une longue période.

Que faire si le sonomètre semble donner des lectures incorrectes ?

Essayez de recalibrer l'appareil et assurez-vous qu'il est utilisé dans un environnement approprié. Si le problème persiste, veuillez contacter le service client pour une assistance supplémentaire.

Le VELLEMAN DEM202 fonctionne-t-il sur batterie ou secteur ?

Le VELLEMAN DEM202 fonctionne principalement sur batterie, mais consultez le manuel pour voir s'il existe une option de fonctionnement sur secteur.

Est-ce que le VELLEMAN DEM202 est étanche ?

Non, le VELLEMAN DEM202 n'est pas étanche. Évitez de l'exposer à l'eau ou à des conditions d'humidité extrêmes.

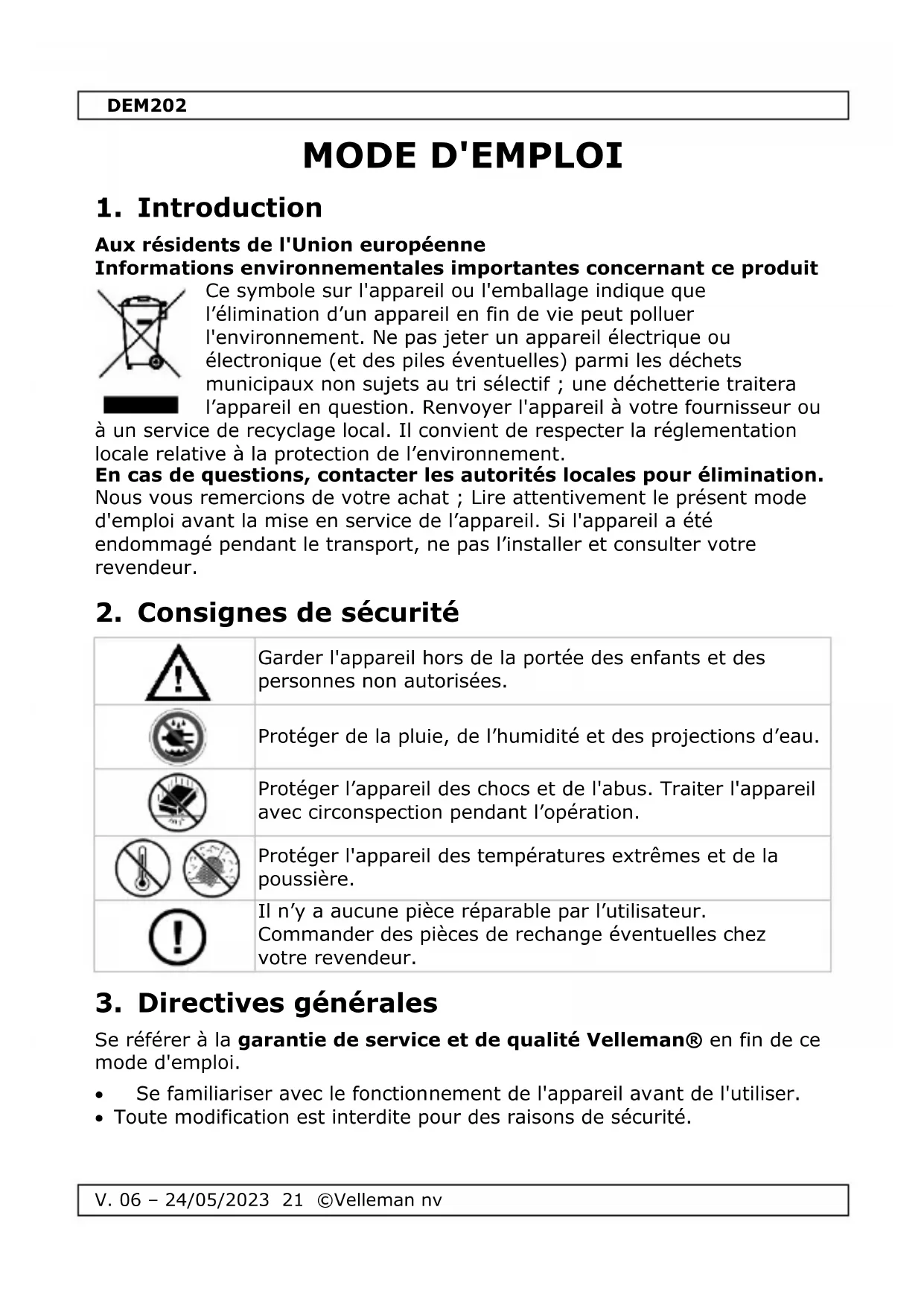

MODE D'EMPLOI DEM202 VELLEMAN

Nos sonomètres sont adaptés à des mesures indicatives uniquement. Ils ne conviennent pas à la norme IEC 61672-1

(electroacoustique) et ne peuvent donc pas être utilisés pour des mesures officielles.

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou

à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ; lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter votre revendeur.

2. Consignes de sécurité

!	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Protéger de la pluie, de l'humidité et des projections d'eau.
	Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.
	Protéger l'appareil des températures extrêmes et de la poussière.
	Il n'y a aucune piece réparable par l'utilisateur. Commander des pieces de rechange eventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. - Toute modification est interdite pour des raisons de sécurité.

DEM202

• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.

4. Caractéristiques

mode normal ou crête - mesures min/max - affichage hors plaque mode de démarrage manuel et automatique - pondération A et C - réponse lente et rapide sorties analogiques CA/CC pour connexion sur analyseur de fréquence ou enregistreur X-Y - monitorage et enregistrement en temps réel depuis PC - fonction d'enregistreur de données - mémoire jusqu'à 262144 mesures

5. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	pare-vent
2	microphone
3	afficheur LCD
4	bouton dBA/dBC
5	bouton de rétroéclairage
6	bouton HOLD
7	bouton LEVEL
8	bouton on-off
9	bouton MIN/MAX

10	bouton f/s
11	bouton SET
12	étalonner le niveau sonore
13	connexion pour écouteurs
14	connexion USB
15	alimentation externe
16	couvercle anti-poussière
17	connexion pour trépied
18	compartiment à piles

Afficheur

MAX	valeur maximale
MIN	valeur minimale
OVER	valeur est plus haute que la limite supérieure
UNDER	valeur est plus BASSE que la limite inférieure
FAST	réponse rapide
SLOW	réponse lente
dBA	pondération A
dBC	pondération C
88 ~ 188	affichage de la plage de mesure
TIME	heure actuelle
DATE	date actuelle

DEM202

AUTO	sélection de plage automatique
HOLD	gel d'affichage
REC	enregistrement de données
FULL	mémoire pleine
	extinction automatique
	niveau de pile
	communication en temps réel

6. La pile

1. Eteindre l'appareil pour remplacer la pile.
2. Ouvrir le compartiment à piles avec un tournevis approprié.
3. Retirer la pile usée et la remplacer par une pile neuve de 9V. Respecter la polarité indiquée dans le compartiment à piles.
4. Fermer le compartiment piles.

Avertissement: Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.

7.1 Fonctionnement de base

1. Maintenir enfoncé le bouton on/off pendant 1 seconde pour allumer le mètre.
2. Enfoncer brièvement le bouton de rétroéclairage pour allumer ou éteindre le rétroéclairage.
3. Enfoncer le bouton dBA/dBC pour sélectionner la pondération A ou C.
4. Appuyer sur le bouton f/s pour sélectionner une pondération rapide (125 ms) ou lente (1 s).
5. Appuyer sur le bouton LEVEL pour sélectionner la plage de mesure.
6. Diriger le microphone vers la source sonore à une distance de 1 à 1.5 m. Le niveau sonore s'affiche.
7. Appuyer brièvement sur le bouton HOLD pour geler la valeur sur l'écran. Appuyer de nouveau pour dégeler l'affichage.
8. Maintenir enfoncé le bouton MIN/MAX pour afficher la valeur maximale enregistrée, appuyer brièvement pour afficher la valeur minimale enregistrée. Appuyer à nouveau pour quitter la fonction.
9. Maintenir enfoncé le bouton on/off pendant 3 secondes pour éteindre le mètre.

7.2 Régler la date et l'heure

1. Pour activer le mode de réglage, maintenir enfoncé le bouton SET et allumer le mètre.
2. Régler l'heure et la date avec le bouton haut/bas. Passer au réglage suivant avec le bouton SET.
3. Enfoncer le bouton HOLD pour confirmer et quitter le mode.
4. En mode de fonctionnement normal, appuyer sur le bouton SET pour basculer entre l'affichage de l'heure et la date.

7.3 Enregistrement

1. En mode de fonctionnement normal, maintenir enfoncé le bouton SET pendant 3 secondes pour activer le mode d'enregistrement.
2. Le mètre commence automatiquement l'enregistrement et s'arrête lorsque la mémoire est pleine.
3. Effacer la mémoire avant un nouvel enregistrement. Le mètre ne peut pas enregistrer de données lorsque la mémoire est pleine. Voir 8.5 Enregistreur de données pour plus d'informations.
4. Maintenez enfoncé le bouton SET pendant 3 secondes, pour quitter le mode d'enregistrement.

Remarques :

Utiliser l'alimentation externe pour éviter que le mètre ne s’éteigne lorsque la pile est épuisée.

7.4 Calibrage

1. Sélectionner la pondération A, le taux d'échantillonnage rapide et une plage de mesure de 50 à 100 dB.
2. Connecter soigneusement le microphone au calibreur (non incl.).
3. Étalonner le microphone jusqu'à 94 dB par le potentiomètre CALL. Pour cela, utiliser l'outil d'étalonnage fourni.

Remarques :

• Étalonner le mètre une fois par an.

8.1 Installation

1. Téléchargez le logiciel à partir du site web www.velleman.eu. Décompressez le logiciel et double-cliquez sur le fichier setup.exe.

(i) Lien direct : https://www.Velleman.eu/support/downloads/?code ≡ DEM202

Scanner le code QR :

1. Suivre les instructions et installer le logiciel.

8.2 Introduction

1. Cliquer sur l'icône du logiciel pour lancer le logiciel.
2. Connecter le mètre au PC avec le câble USB inclus.
3. Après l'installation du logiciel, le menu et la barre d'outils s'affichent.

Open Save Settings CorrectTime Start Stop Connect Disconnect Load Print Help
Open	ouvrir un fichier sauvégardé
Save	sauvégarder un fichier
Settings	réglages
CorrectTime	configurer l'heure
Start	lancer l'enregistrement de données en temps réel
Stop	arrêtier l'enregistrement de données en temps réel
Connect	connector au PC
Disconnect	déconnecter du PC
Load	copier les données enregistrées vers le PC

1. Cliquez sur l'icône Connecter pour connecter le mètre au PC.
2. Pour utiliser le logiciel correctement, synchroniser la date et l'heure sur le mètre et le PC. Pour cela, cliquer sur l'icône Configurer l'heure.

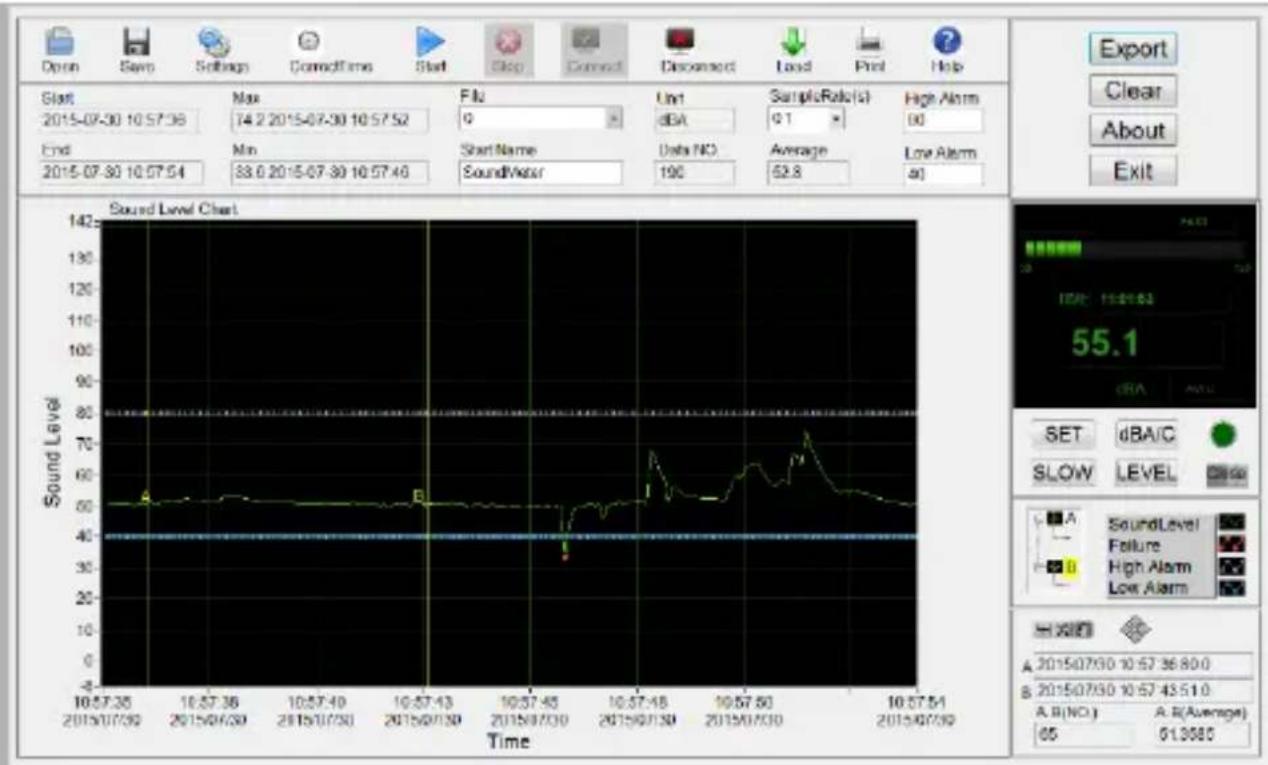

8.3 Enregistrement en temps réel

Start 2014-08-03 12:51:55	Max 6553.5 2014-08-03 12:52'	File StartTime 2014-08-	Unit dBA	SampleRate(s) 1	High Alarm 80
End 2014-08-03 12:52:14	Min 0.1 2014-08-03 12:52:03	Start Name SoundMeter	Data NO. 20	Average 2047.3	Low Alarm 40

Start	heure de démarrage de la mesure
End	heure de fin de la mesure
Lime	liste de fichiers enregistrés
MAX	valeur maximale
MIN	valeur minimale
Unit	unité de mesure
Data NO.	numéro de fichier
SampleRate(s)	fréquence d'échantillonnage
Average	valeur de mesure moyenne
High Alarm	limite d'alarme supérieure
Low Alarm	limite d'alarme inférieure
Start Name	nom de fichier

DEM202

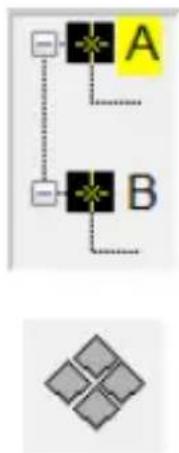

Les valeurs enregistrées sont affichées en détail par des marqueurs. Ces marqueurs limitent la plage de valeurs, afin de l'agrandir pour la visualiser en détail. Pour déterminer les marqueurs :

1. Accéder à la fenêtre des marqueurs et sélectionner le marqueur A en cliquant dessus. Le marqueur sélectionné sera mis en surbrillance jaune.
2. Placer le curseur au point de départ du graphique et cliquer avec le bouton gauche de la souris pour régler le marqueur. Cliquer sur le bouton en forme de losange pour déplacer le marqueur.
3. Faire de même pour marqueur B et régler l'heure de fin.
4. Les valeurs détaillées sont affichées en bas à gauche de l'écran.

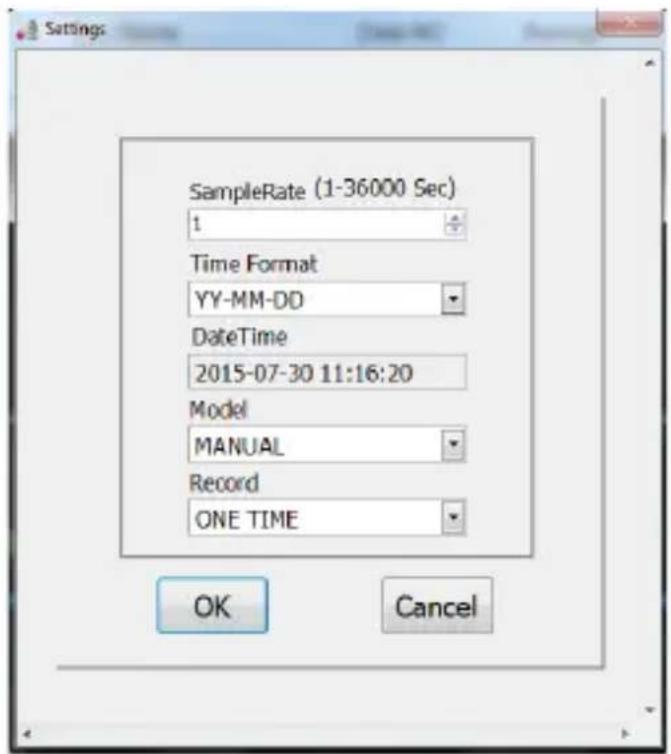

Configuration

Configurer la fréquence d'échantillonnage, la date et l'heure. Les autres options peuvent être configurées par défaut.

Télécharger

Copier les données enregistrées vers le PC.

Effacer la mémoire

Effacer les données enregistrées de la mémoire du mètre. Toutes les données seront définitivement effacées. Pour cela, copier d'abord les données vers le PC.

Remarques :

Pour économiser la batterie, cliquer sur l'icône Déconnecter pour déconnecter et éteindre le mètre après usage.

9. Nettoyage et entretien

• Nettoyer régulièrement l'appareil avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants. NE JAMAIS immerger l'appareil dans un liquide. Ranger le mètre dans un endroit sec et à l'abri de l'humidité et des vibrations.
• Retirer la pile lorsque le mètre sera rangé pour une longue période de temps.

10. Spécifications techniques

préciision	± 1.4 dB
plage de fréquence	de 31.5 Hz à 8 kHz
plage dynamique	50 dB
plage de mesure	de 30 dB à 130 dB
capacité de stockage (points de mesure)	262144
taux d'échantillonnage	2x / s.
pondération de fréquence	A, C
pondération de temps
rapide	125 ms
lente	1 s
microphone	microphone condensateur à électret (12.7 mm)
sortie de données	USB
alimentation	1 x pile de 9 V, 6F22 (incl.)
alimentation optionnelle	PSSMV1 9 V, 1.3 A connecteur: 1.35 x 3.5 mm
température de service / taux d'humidité	-20 °C ~ 60 °C (-4 °F ~ 140 °F)10 % ~ 90 % RH
altitude de service	< 2000 m
température de stockage / taux d'humidité	-20 °C ~ 60 °C (-4 °F ~ 140 °F)10 % ~ 75 % RH
dimensions	252 x 66 x 33 mm
poids (avec pile)	258 g

DEM202
