DEM202 - Sonómetros VELLEMAN - Manual de uso y guía de instrucciones gratis

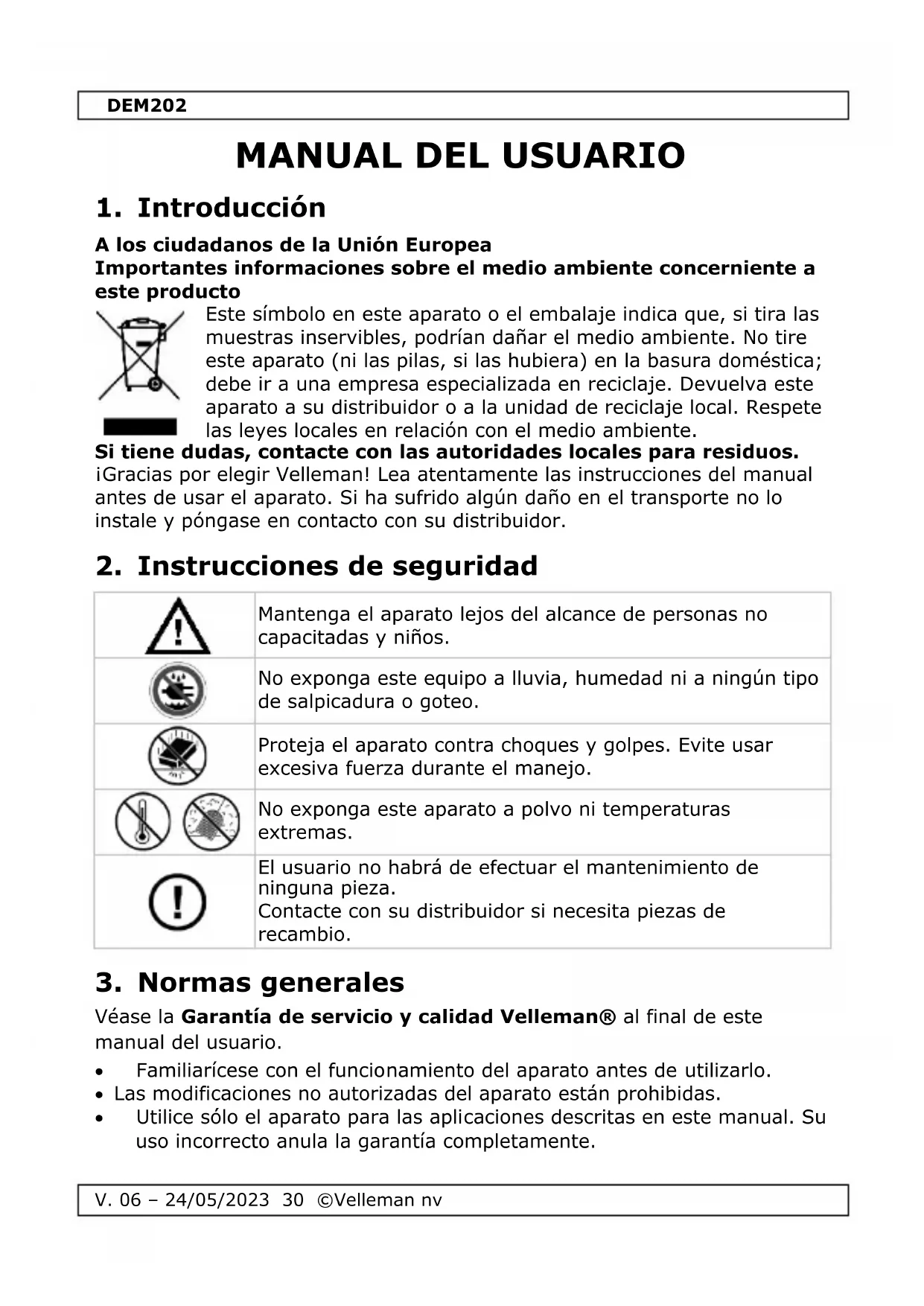

MANUAL DE USUARIO DEM202 VELLEMAN

Nuestros sonometros solo son aptos para mediciones meramente indicativas. No complen con la normativa IEC 61672-1 (electro

acústica) y, por tanto, no deben ser realizados para mediciones oficiales.

A los ciudadanos de la Unión Europea

Importantas informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las mueñas inservibles, podrán darar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura domérica; debe ir a unaEmpresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relacion con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufido algunos daño en el transporte no lo instale ypongase en contacto con su distribuidor.

2. Instrucciones de seguridad

!	Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
	No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.
	Proteja el aparato contra choques y golpes. Evite usar excessiva fuerza durante el manejo.
	No exponga este aparato a polvo ni temperatas extremas.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza.Contactcé con su distribuidor si necesita piezas de recambio.

3. Normas generales

Véase la Garantía de servicios y calidad Velleman® al final de este manual del usuario.

Familiarícse con el funciona del aparato antes de utiliser.
- Las modificaciones no autorizadas del aparato está prohibidas.
- Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía Completely.

4. Caracteristicas

• modo normal y pico
• medicaciones max/min
• indicación de sobrerango
• modo de arranquemanual y automatico
• ponderación A & C
• respuesta rápida y lenta
  -端正性：salidas analógicas AC / DC para la conexión al analizador de Frequencias grabador de eje X-Y
• monotreo y grabación en tiempo real a工程技术 de PC
  -funciOnde registrarde datos
• memoria de hasta 262 144 lecturas

5. Descripción

Véase las figuras en la page 2 de este manual del usuario.

1	cortavientos
2	micrófono
3	pantalla LCD
4	botón A/C
5	botón de retroiluminación
6	botón de retencion de lectura (data hold)
7	botón LEVEL
8	interruptor ON/OFF
9	botón MIN/MAX

10	botón f/s
11	botón SET
12	calibración del nivel sonoro
13	entradía para auriculares
14	conexión USB
15	alimentación externa
16	carcasa a prueba de polvo
17	conexión para un tripode
18	compartimiento de pilas

pantalla

MAX	valor máximo. grabado
MIN	valor min. grabado
OVER	el valor introducido es más alto que el límite superior
UNDER	el valor introducido es más bajo que el límite inferior
FAST	ponderación de tiempo<rápida
SLOW	ponderación de tiempo lenta
dBA	ponderación A
dBC	ponderación C
88 ~ 188	visualización del rango
TIME	hora actual
DATE	Fechaactual
AUTO	sección del rango automatístico

DEM202

HOLD	HOLD
REC	grabación de datos
FULL	memoria llena
	desactivación automática
	nivel de la bateria
	comunicación en tiempo real

6. La pila

1. Para reemplazar la pila, asegúrese de que el aparato está desactivado.
2. Abra el compartmentimiento de pilas de la parte trasera con un destornillador adecuado.
3. Quite la pila agotada y reemplacela por una del mesmo tipo (9 V) suguiendo las marcas de polaridad en el compartmentimiento de pilas.
4. Vuelva a cerrar el compartmentismo de pilas.

Advertencia: Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relacion con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

7. Funcionamento

7.1 Funciones realizadas frecemente

1. Pulse el botón ON/OFF durante 1 segundo para activar el aparato.
2. Pulse el botón de retroiluminación brevamente para activar o desactivarla.
3. Pulse el botón A/C para selectionar la ponderación A o C.
4. Pulse el botón F/S para selectionar el modo de respondera=rápida (1 muestro/125 ms) o el modo de respondera lenta (1 muestro/1 s)
5. Pulse el botón LEVEL para selecciónar el rango.
6. Apunte con el microfono hacía la fuente sonora a una distancia de entre 1 m y 1.5 m. El nivel sonoro se visualizará en la pantalla.
7. Pulse el botón de retencion de datos brevamente para bloquear el valor en la pantalla. Vuelva a pulsar para desbloquear.
8. Pulse el botón MIN/MAX para visualizar el valor máximo. Pulse el botón brevamente para visualizar el valor min. Vuelva a pulsar para salir de la funciona.
9. Pulse el botón ON/OFF durante 3segundos para desactivar el aparato.

7.2 Ajustar la Fecha y la hora

1. Para entrada en el modo de ajuste de la Fecha y la hora, mantenga pulsado el botón SET y encienda el aparato.
2. Ajuste la hora y la Fecha con el botón up/down. Para ir al ajuste;) ;;, pulse el botón SET.
3. Pulse el botón HOLD para confirmar y salir del modo.
4. En el modo normal, pulse el botón SET para commas entre la visualización de la hora y la Fecha.

7.3 Grabación

1. En el modo normal, mantenga pulsado el botón SET durante 3seguidos para entrada en el modo de grabación.
2. El aparato empieza a grabar automatistically y desactiva la grabacion cuando la memoria está llena.
3. Borre la memoria antes de volver a grabar porque si no, no podra hacerlo. Para más información, consulte el parágrafo 8.5 Datalogger.
4. Mantenga pulsado el botón SET durante 3seguidos para salir del modo de grabación.

Observaciones:

• Utilice la alimentación externa para registrar que el aparato se desactive si se agotara la bateria.

7.4 Calibración

1. Selección la ponderación A, la Frequencia de muestro rápida y un rango de 50 a 100 dB.
2. Introduzca el micrófonosciousamente en el calibrador (no incl.).
3. Calibre el micrófono a 94 dB con el potenciómetro CALL. Utilice la herr模板 de calibración incluida.

Observaciones:

• Calibre el aparato una vez al ano.

8. Software

8.1 Instalación

1. Descargue el software del situ web www.velleman.eu. 2. Descomprima el software y haga dobleblick en el archivo setup.exe.

(i) Enlace directo:

https://www.avelleman.eu/support/downloads/?code DEM202

(ii) Escanee el número QR:

1. Siga los pasos de instalación e instale el software.

8.2 Introduccion

1. Hagablick en el icono del software para iniciarlo.
2. Connecte el aparato al PC con el cable USB incluido.
3. Después de haber iniciado el software, el menu y la barra de herramentas se visualizarán.

Open Save Settings CorrectTime Start Stop Connected Disconnect Load Print Help
Open	Abrir un:fichero de datos guardados
Save	Almacenar un:fichero
Settings	Ajustes
CorrectTime	Ajustar la hora
Start	Activar la grabacion en tiempo real.
Stop	Desactivar la grabacion en tiempo real.
Connect	Conexión al PC
Disconnect	Desconexión del PC
Load	Copiar los datos alordenador

1. Hagalick en el icono de conexión para conectar el aparato al PC.
2. Para utiliser el software demania correcta, sincrònice la hora y la Fecha del aparato y el PC. Hagablick en el icono de ajuste de la hora.

8.3 Grabación en tiempo real

Start 2014-08-03 12:51:55	Max 6553.5 2014-08-03 12:52'	File StartTime 2014-08-	Unit dBA	SampleRate(s) 1	High Alarm 80
End 2014-08-03 12:52:14	Min 0.1 2014-08-03 12:52:03	Start Name SoundMeter	Data NO. 20	Average 2047.3	Low Alarm 40

Start	tiempo de arranque de la medicación
End	tiempo de desactivación de la medicación
File	Lista con:ficheros grabados
MAX	valor máximo. grabado
MIN	valor min. grabado
Unit	unidad de medida
Data NO.	número de dato
SampleRate(s)	frecuencia de muestreo
Average	valor medio grabado
High Alarm	línite superior de la alarmá
Low Alarm	línite inferior de la alarmá
Start Name	nombre del:fichero

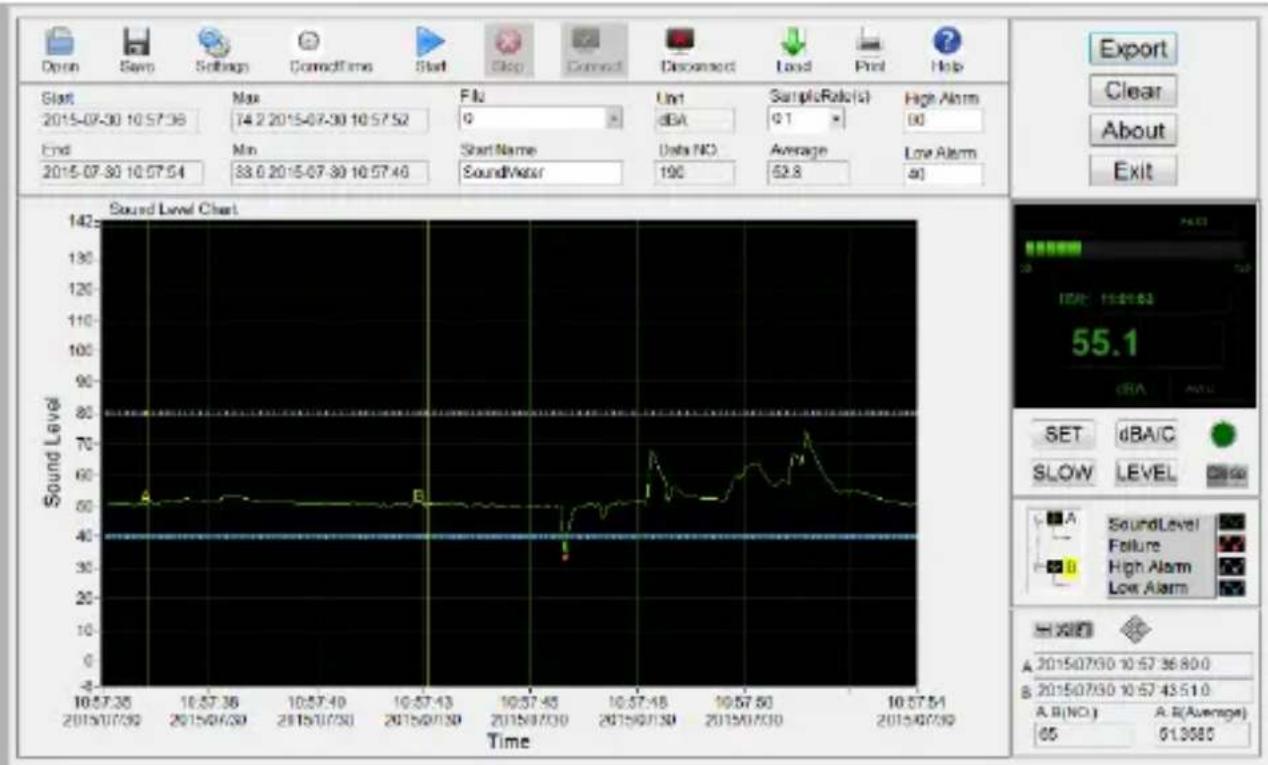

8.4 Histograma A/B

DEM202

Una visualización detallada de los values grabados se hace con puntos de referencia (marcadores). Estos marcadores limitan el rango de valor, que pueda ampliar y visualizar en detaille. Para determinar los pontos de referencia (marcadores):

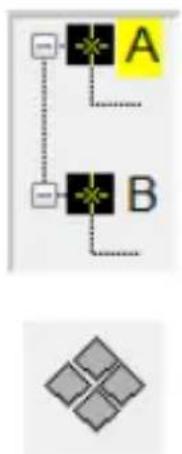

1. Dirijase a la ventana de los marcadores y haga click en el marcador A. El marcador seleccionado se vuye amarillo.
2. Ponga el cursor del ratón en el punto de salute de la ventsa del historografia y hagablick con el botón izquierdo paraJKLM el marcador. Hagablick en el botón diamante para desplazar el marcador.
3. Repita"These pasos para el marcador B y ajuste el tiempo final.
4. Los values detallados se visualizarán en la parte inferior izquierda de la pantalla.

8.5 Datalogger

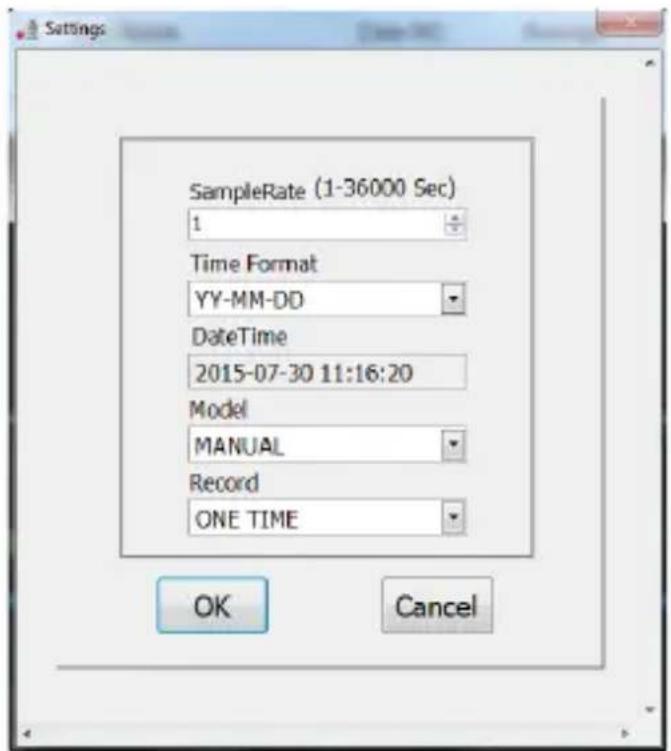

Configuración

Ajuste la Frequencia de muestre, la Fecha y la hora. Es possible configurar另一as.optiones según los ajustes por defecto.

Descargar

Copie los datos a su ordinador

Borrar la memoria

Borre los datos grabados en el aparato. Todos los datos se borraran. Porridge, es preferible que copie antes los datos a su ordinador.

Observaciones:

• Para ahorrar la batería, hagablick en el icono de desconexión para desconectar y desactivar el aparato cuando del uso.

9. Limpieza y mantenimiento

• Limpie el aparato regularmente con un paño humedo sin pelugas. No utilise alcohol ni disolventes. NUNCAsumerja el aparato en un liquido.
• Almacene el aparato en un lugar seco donde no está expuesto a humedad y vibraciones.
• Quite la pila si no va a utiliser el aparato durante un长大o periodo de tiempo.

10. Especillasiones

precisión	± 1.4 dB
rango de Frequencia	de 31.5 Hz a 8 kHz
rango dinámico	50 dB
rango de medicación	30 dB a 130 dB
memoria de datos (puntos de medicación)	262144
frecuencia de muestreo	2 x / seg.
ponderación de Frequencia	A, C
ponderación de tiempo
rápido	125 ms
lento	1 s
micrófono	micrófono de condensador electret 1/2"
entradada de datos	USB
alimentación	1 x pila de 9V, 6F22 (incl.)
alimentación optional	PSSMV1 9 V, 1.3 A conector: 1.35 x 3.5 mm
temperatura/humedad de functionality	-20° C ~ 60° C (-4° F ~ 140° F) 10 % ~ 90 % RH
altura de functionality	< 2000 m
temperatura/humedad de alcarnameniento	-20° C ~ 60° C (-4° F ~ 140° F) 10 % ~ 75 % RH
dimensiones	252 x 66 x 33 mm
peso (con las pilas)	258 g

Utilice este aparato sólo con los accesorios originales. Velleman NV no sera responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la version másrecente de este manual del usuario, visite nuestra頁a www.VELLEMAN.eu. Se pueda modifier las specifications y el contenido de este manual sin previo avis.
