Type de produit	Pulvérisateur à pression manuel
Marque	Florabest
Modèle	HG01829
Capacité du réservoir	5 L (max. de remplissage)
Volume total du réservoir	6,25 L
Pression de service maximale	2,5 bars
Débit volumique (jet par buse)	0,75 L/min
Débit volumique (brouillard)	0,70 L/min
Débit volumique (jet par cône)	1,75 L/min
Débit volumique (pomme d'arrosoir)	1,0 L/min
Dimensions du réservoir (Ø × h)	185 × 495 mm
Longueur de la lance	500 mm
Poids total à vide	1,5 kg
Température de service	0 °C à 40 °C
Matériau du réservoir	Plastique
Type de pompe	Pompe manuelle avec soupape de sûreté
Buse réglable	Oui (jet, brouillard, cône, pomme)
Manomètre intégré	Oui
Sangle de transport	Oui
Utilisation	Eau et nettoyant doux à pH neutre
Entretien	Rincer après usage, nettoyer la buse avec une aiguille
Stockage	Sec, à l'abri du gel, 0-40°C
Sécurité	Soupape de sûreté, protection contre le gel, ne pas exposer au soleil
Garantie	3 ans

FOIRE AUX QUESTIONS - HG01829 FLORABEST

Quels liquides puis-je utiliser avec le pulvérisateur Florabest HG01829 ?

Vous pouvez utiliser de l'eau et des nettoyants doux à pH neutre, dans les concentrations recommandées par le fabricant. N'utilisez pas de solvants, d'huile, de produits phytosanitaires, d'herbicides, de désinfectants, de fertilisants, de liquides inflammables ou corrosifs.

Comment mettre en pression le pulvérisateur ?

Actionnez la poignée de la pompe jusqu'à ce que le manomètre indique la pression maximale de 2,5 bars. La soupape de sûreté évacue automatiquement l'excès de pression. Vous pouvez ensuite abaisser la poignée dans les encoches.

Comment évacuer la pression résiduelle après utilisation ?

Relevez la soupape de sûreté (bouton) jusqu'à ce que le sifflement cesse. Cela libère la pression restante. Ne dévissez jamais le clapet de sécurité pendant que le réservoir est sous pression.

Que faire si la buse de pulvérisation est bouchée ?

Dévissez la buse et nettoyez-la sous l'eau courante. Si elle reste obstruée, utilisez une aiguille fine pour décrasser l'orifice. Ne soufflez jamais dans la buse.

Comment entretenir le pulvérisateur après chaque utilisation ?

Videz le réservoir, rincez-le à l'eau claire ainsi que les conduites. Nettoyez la buse. Essuyez les surfaces externes avec un chiffon humide. Laissez sécher avant de ranger.

Puis-je pulvériser des produits chimiques agressifs ?

Non. Le pulvérisateur est conçu uniquement pour l'eau et les nettoyants doux. Les acides, lessives, solvants, huiles, et tout liquide inflammable ou corrosif sont interdits.

Comment ranger le pulvérisateur pour l'hiver ?

Après avoir vidé et nettoyé l'appareil, évacuez toute pression. Rangez-le dans un endroit sec, à l'abri du gel et de la poussière, à une température entre 0 et 40 °C.

Que faire si la pression ne monte pas dans le réservoir ?

Vérifiez que la pompe est bien vissée. Si le joint d'étanchéité est sec, graissez-le. Assurez-vous qu'il y a du liquide dans le réservoir. Si le filtre est bouché, nettoyez-le.

Puis-je pulvériser en direction de personnes ou d'animaux ?

Non. Ne pulvérisez jamais vers des personnes, des animaux, des appareils électriques ou des sources d'eau potable. Portez des gants, des vêtements adaptés et un masque si nécessaire.

Le manomètre ne fonctionne pas, que faire ?

Si le manomètre est défectueux, le pulvérisateur ne doit pas être utilisé. Contactez le fabricant pour une réparation. N'essayez pas de réparer ou modifier l'appareil vous-même.

MODE D'EMPLOI HG01829 FLORABEST

Pulvérisateur à pression

Instructions d'utilisation et consignes de sécurité

DE AT CH

Instructions générales de sécurité Page 14

Mise en service

Monter le tuyau de pulvérisation. Page 16 Remplir le réservoir du pulvérisateur à pression. Page 16 Générer la pression de service. Page 16 Pulvériser. Page 16

Nettoyage et entretien

Nettoyer le pulvérisateur à pression.. Page 17 Nettoyage du tuyau d'aspiration et du tube vertical Page 17 Entreposer le pulvérisateur pneumatique Page 17

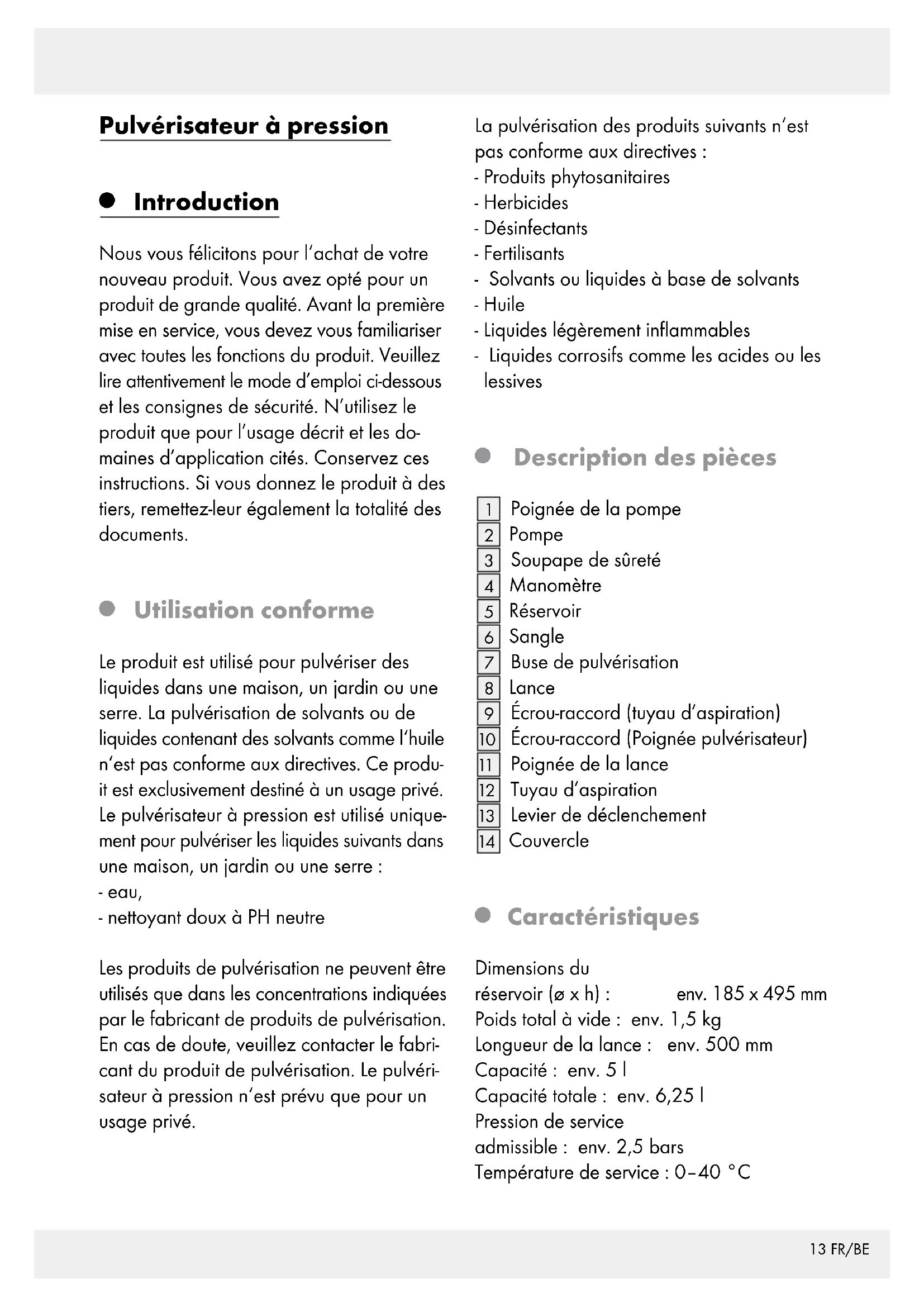

Pulvérisateur à pression

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage prescrit et les domaines d'application cités. Conservez ces instructions. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

Utilisation conforme

Le produit est utilisé pour pulvériser des liquides dans une maison, un jardin ou une serre. La pulvérisation de solvants ou de liquides contenant des solvants comme l'huile n'est pas conforme aux directives. Ce produit est exclusivement destiné à un usage. Le pulvérisateur à pression est utilisé uniquement pour pulvériser les liquides suivants dans une maison, un jardin ou une serre :

-eau, - nettoyant doux à pH neutre

Les produits de pulvérisation ne peuvent être utilisés que dans les concentrations indiquées par le fabricant de produits de pulvérisation. En cas de doute, veuillez contacter le fabricant du produit de pulvérisation. Le pulvérisateur à pression n'est prévu que pour un usage privé.

La pulvérisation des produits suivants n'est pas conforme aux directives :

- Produits phytosanitaires - Herbicides - Désinfectants - Fertilisants - Solvants ou liquides à base de solvants - Huile - Liquides légèrement inflammables - Liquides corrosifs comme les acides ou les lessives

Description des pièces

1 Poignée de la pompe 2 Pompe 3 Soupape de sûreté 4 Manomètre 5 Réservoir 6 Sangle 7 Buse de pulvérisation 8 Lance 9 Écrou-raccord (tuyau d'aspiration) 10 Écrou-raccord (poignée pulvérisateur) 11 Poignée de la lance 12 Tuyau d'aspiration 13 Levier de déclenchement 14 Couvercle

- Caractéristiques

Dimensions du

réservoir ( × h) : env. 185 × 495 mm

Poids total à vide : env. 1,5 kg

Longueur de la lance : env. 500 mm

Capacité : env. 51

Pression de service

admissible: env. 2,5 bars

Température de service: 0-40 °C

Transport: latéral avec

Débit volumique: jet par buse: max.

0,75 l/min

Brouillard de pulvérization :

max. 0,70 l/min

Jet par cône :

max. 1,75 l/min

Jet par pomme d'arrosoir.

max. 1,0 l/min

1 Pulvérisateur à pression 1 Lance 1 Sangle 1 Tuyau 1 Mode d'emploi

Conserver TOUTES les consignes de securite et instructions pour consultation ulterieure!

Il est interdit aux enfants ou personnes

manquant de connaissances ou d'expérience quant à la manipulation de l'appareil, ou aux facultés physiques, sensorielles et mentales limitées, d'utiliser l'appareil sans surveillance ou sans les instructions d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

A AVENTISSEMENT! RISQUE DE

BLESSURE! Tout contact avec l'agent

de pulvérisation risque de provoquer des lésions cutanées. Lors de la pulvérisation, portez des vêtements et des gants appropriés ainsi qu'un masque respiratoire.

A AVENTISSEMENT! N'effectuez

aucune réparation ou modification sur le pulvérisateur à pression. Les composants ne doivent être ni modifiés ni réparés.

Après pulverisation, lavez-vous les mains et le visage.

PRUDENCE! RISQUE

D'EXPLOSION! Ne pas exposer l'appareil (vide ou

rempli) au rayonnement solaire direct !

Toujours respecter les instructions des fabricants des produits chimiques avant d'utiliser et de mélanger des solutions pulverisables. Avant chaque ouverture du réservoir, évacuer la pression résiduelle en tirant sur la soupape de sûreté (ill. C). Ne jamais pulvériser contre le vent, vers une surface d'eau ou vers une source d'eau potable. - Évacuez la pression résiduelle après chaque utilisation. Ne jamais dévisser ni retirer le clapet de sécurité.

Explication des symboles :

Volume max. : env. 5 litres ou 1,32 gal

Volume du réservoir: env.

6,25 litres ou 1,65 gal

Pression de service admissible : max. env. 2,5 bars

Ne pas utiliser de substances caustiques!

Ne pas pulvériser sur des appareils électriques, des câbles et conduites électriques.

Ne pas pulvériser en direction de personnes!

Ne pas pulvériser en direction d'animaux!

Uniquement pulvériser sur des plantes!

Ne pas utiliser le produit pour boire!

Ne laissez pas le pulvérisateur à pression au soleil. Il y a un risque d'explosion.

Tenir éloigné de toute flamme ouverte et de toute source de chaleur. Fermer les récipients hermétiquement ; conserver à l'abri des risques d'incendie ! N'utilisez aucun liquide légèrement inflammable !

Jet par buse : débit volumique : jusqu'à 0,75 l/min. à max. 2,5 bar!

Brouillard de pulvérisation :

débit volumique : jusqu'à 0,70 l/min. à max. 2,5 bar !

Jet par cône : débit volumique : jusqu'à 1,75 l/min. à max. 2,5 bar!

Jet par pomme d'arrosoir : débit volumique : jusqu'à 1,0 l/min. à max. 2,5 bar !

Protéger en toutes circonstances contre le gel.

Stockage à 0 °C-40 °C dans un espace sec et exempt de poussière.

Surveillance de tous les manomètres des pompes pour vérifier la pression de service

Portez des vêtements appropriés, des gants ou un masque de protection.

Veuillez lire attentivement le mode d'emploi avant la première utilisation.

Avant la mise en service

ATENTION! Verifier la sécurité de fonctionnement! Avant chaque utilisation, il convient de contrôle si le pulverisateur à pression est endommagé et si la sécurité de fonctionnement est assurée. Effectuer pour cela les contrôles suivants :

Vérifiez que le réservoir 5, le tuyau 12 et la sangle de transport 6 soient en bon état. - Contrôler la bonne fixation des raccords des tuyaux. - Contrôler la bonne fixation des raccords des tubes. Pomper le pulvérisateur à pression vide à env. 1 bars.

La pression ne doit pas chuter de plus qu'env. 0,5 bar dans l'espace de 30 minutes.

Pomper le pulvérisateur à pression à env. 2 bars. Remonter à fond la soupape de sûreté. L'évacuation de la pression doit être audible.

- Monter le tuyau de pulvérisation (fig. b-d)

Desserrer l'écrou-raccord 10 de la poignée 11 en tournant dans le sens contraire des aiguilles d'une montre. Insérer la lance 8 à fond dans la poignée 11. Fixez la buse d'injection 7 au tuyau d'injection 8. Serrez l'écrou-raccord 10 dans le sens des aiguilles d'une montre. Connectez le tuyau 12 en serrant l'écrou-raccord 9 sur le réservoir 5 et sur la poignée du tuyau d'injection 11.

- Remplir le réservoir du pulvérisateur à pression (ill. d)

Remarque : avant l'usage, vérifier le parfait état du produit.

Enfonce la poignée de la pompe 1 vers le bas et la tourner dans le sens contraire des aiguilles d'une montre.

Remarque: pour évacuer toute éventuelle pression résiduelle du réservoir 5, remonter la soupape de sûreté 3 avant de replir le réservoir.

Retirer la pompe du réservoir. Remplir le réservoir.

Remarque: remplir le réservoir avec la quantité de liquide requise pour l'usage prévu (pas plus que 5 l max.).

Remonter la pompe 2 dans le réservoir 5 et tourner la poignée de la pompe 1 dans le sens des aiguilles d'une montre jusqu'à la butée.

Générer la pression de service

Actionner la poignée de la pompe 1 jusqu'à ce que le pulvérisateur atteigne la pression de service maximale de 2,5 bars. Observer le manomètre pendant le pompage 4.

Remarque: si la pression dans le réservoir 5 dépasse 2,5 bars, la soupape de sûreté 3 évacue automatiquement la pression superflue.

Abaisser la poignée de la pompe 1 et la positionner dans les encoches. Retirer à présent la lance 8 de la fixation.

Pulvériser

Porter le pulvérisateur à pression en passant la sangle 6 par-dessus l'épaule. Remarque: veiller à ce que le pulvérisateur à pression se trouve toujours en position verticale. Ceci est la seule manière d'assurer un bon fonctionnement. Tenir fermement la lance par la poignée 11 et diriger la buse de pulvérisation réglable 7 par ex. vers une plante. Appuyer sur le levier de déclenchement pour commencer la pulvérisation.

Relacher le levier de déclenchement 13 pour arrêter la pulvérisation.

Remarque: lorsque la pression du réservoir 5 ne suffit plus pour pulvériser, pomper de nouveau le réservoir 5 jusqu'à la pression maximale de service autorisée de 2,5 bars. La pression de travail peut être contrôlée sur le manomètre 4 (voir «Générer la pression de service»).

Pour évacuer la pression résiduelle du réservoir 5, remonter à fond la soupape de sûreté 3.

Nettoyage et entretien

Si les buses sont obstruées, ne soufflez pas dessus pour les déboucher.

Remarque: nettoyer le pulvérisateur à pression après chaque usage! Videz le récipient après chaque utilisation.

Nettoyer le pulvérisateur à pression

Dévisser la buse 7 Nettoyer la buse 7 sous l'eau courante. Pour décrasser une buse 7 obturée, utiliser une aiguille fine. Rincer le pulvérisateur à pression et les conduites avec de l'eau. - Essuyer les surfaces externes avec un chiffon humide.

Nettoyage du tuyau d'aspiration et du tube vertical

Afin de nettoyer ces éléments, procédez de la manière suivante:

Desserrez l'écrou-raccord du tuyau d'aspiration 12 sur la poignée 11 et sur le raccord de tuyau sur le couvercle 14. Ouvrez le raccord fileté du couvercle 14 et enlevez le tube vertical. Nettoyez le tube d'aspiration 12 et le tube vertical sous l'eau courante. Après le nettoyage, insérez le tube vertical dans l'ouverture prévue à cet effet dans le couvercle, et vissez-le sur le réservoir 5. Fixez de nouveau le tuyau d'aspiration 12 sur le raccord de tuyau du couvercle 14 et sur la poignée 11 du tube d'injection. Tournez fermement le contre-écrou 9.

- Entreposer le pulvérisateur pneumatique

Après utilisation, relâchez le reste de pression éventuellement contenu dans le récipient. Pour ce faire, relevez le bouton de la soupape de sécurité jusqu'à ce qu'il n'y ait plus de sifflement. Nettoyez soigneusement l'appareil et laissez-le sécher avant de le stocker durant l'hiver. Vous évitez ainsi qu'il ne soit endommagé par la rouille. Nettoyer le pulvérisateur à pression avant de le ranger. Au besoin, évacuez les quantités restantes de produit à pulvériser du réservoir et des conduites. Rangez le pulvérisateur à pression dans un endroit sec et exempt de poussières.

Dépannage

Si les mesures décrites ci-dessous ne devaient pas être efficaces, veuillez contacter le fabricant.

• = Dysfonctionnement Cause possible O = Remède

Aucune pression ne se forme à l'intérieur du récipient.

La pompe n'est pas suffisamment vissée. Resserrez les vis de la pompe. Le joint d'étanchéité de la pompe n'est pas graissé. Graissez le joint d'étanchéité de la pompe. La buse de pulvérisation ne pulvérise pas. Aucune pressionisible. O Créez de la pression avec la pompe. La buse de pulvérisation est bouchée. O Nettoyez la buse de pulvérisation. Il n'y a pas d'agent de pulvérisation dans le récipient. O Remplissez le récipient avec l'agent à pulvériser. Le filtre est bouché. O Nettoyez le filtre.

Traitement des déchets

L'emballage et son matériel sont exclusivement composés de matières écologiques. Les matériaux peuvent être recyclés dans les points de collecte locaux.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.

Garantie

Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien déficient.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
