IAN 94531 - Nettoyeur haute pression FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pulvérisateur à pression manuel
Marque	Florabest
Modèle	IAN 94531
Capacité du réservoir	5 litres
Pression de service maximale	2,5 bar
Débit	0,5 L/min
Dimensions du réservoir (Ø x H)	170 mm x 460 mm
Poids à vide	Environ 1,0 kg
Longueur du tube d'injection	Environ 500 mm
Matériau du réservoir	Polyéthylène
Matériau du tube d'injection	Laiton
Buse réglable	Oui (cône large ou étroit)
Manomètre intégré	Oui
Clapet de sécurité	Oui (s'ouvre à environ 2,3 bar)
Sangle de transport ajustable	Oui
Utilisation prévue	Eau et produits nettoyants doux à pH neutre (jardin, maison, serre)
Température d'entreposage	0 à 40°C, à l'abri du gel
Entretien	Graissage de la bague d'étanchéité, nettoyage après utilisation
Pièces détachées disponibles	Oui (contacter le service clientèle)
Année de construction	2016

FOIRE AUX QUESTIONS - IAN 94531 FLORABEST

Comment générer la pression de service ?

Pomper la poignée de la pompe (3) jusqu'à ce que le manomètre indique 2,5 bar (environ 20 à 25 levées). Ne pas dépasser cette pression.

Comment évacuer la pression résiduelle ?

Tirer le clapet de sécurité (4) vers le haut jusqu'à ne plus entendre de sifflement, ou desserrer la pompe du réservoir par une rotation prudente de la poignée (3).

Quels liquides puis-je pulvériser ?

L'eau et les produits nettoyants doux à pH neutre sont autorisés. Ne pas utiliser de produits phytosanitaires, herbicides, désinfectants, engrais, solvants, huiles, liquides inflammables ou corrosifs.

Comment régler la buse de pulvérisation ?

Tourner la partie avant de la buse (7) dans le sens horaire pour un cône large, ou dans le sens antihoraire d'un quart de tour pour un cône étroit.

Comment nettoyer le pulvérisateur après utilisation ?

Dévisser la buse et la nettoyer sous l'eau courante. Remplir le réservoir d'eau (éventuellement avec un produit nettoyant) et pulvériser pour rincer. Nettoyer les surfaces avec un chiffon humide.

Que faire si la buse est bouchée ?

Utiliser une aiguille pour déboucher la buse. Ne pas souffler dans la buse.

Comment entretenir la bague d'étanchéité de la pompe ?

Dévisser l'écrou d'accouplement sous la poignée (3), retirer la poignée, lubrifier la bague d'étanchéité avec de la graisse lubrifiante, puis remonter.

Quelles sont les précautions de sécurité importantes ?

Ne pas laisser le pulvérisateur au soleil (risque d'explosion). Ne pas pulvériser vers des personnes, des animaux ou des appareils électriques. Porter des gants, vêtements de protection et masque respiratoire.

Comment stocker le pulvérisateur ?

Après nettoyage et séchage, entreposer entre 0°C et 40°C dans un endroit sec et sans poussière. Protéger du gel.

Où trouver des pièces détachées ?

Contacter le service clientèle de Florabest (référence IAN 94531). La liste des pièces détachées est fournie dans la notice.

MODE D'EMPLOI IAN 94531 FLORABEST

Mode d'emploi & consignes de sécurité

Veuillez tire attentivement avant la première mise en service et conserver avec le pulverisateur à pression! Donner le mode d'emploi lors de la transmission du pulverisateur à pression.

Explication des symboles sur l'appareil Page 15
Utilisation conforme 15
Description des composants / etendue de la livraison Page 16
Caracteristiques techniques 16

Sécurité Page 16

Caracteristiques des consignes de sécurité Page 16
Consignes de sécurité generales Page 16
Clapet de sécurité Page 17

Utilisation Page 17

Contrôler le fonctionnement de sécurité Page 17
Contralr le bon fonctionnement Page 18
Contralr le dosage.. 18
Mise en service.. 18
Montage de la lance de pulverisation Page 19
Générer la pression de service. 19
Pulveriser Page 19
Régler la buse de pulverisation Page 20
Évacuer la pression résiduelle ..... Page 20
Éliminer les restes...... Page 20

Entretien et nettoyage Page 20

Graisser la bague d'étanchéité de la pompe 20
Nettoyer le pulverisateur 20
Nettoyer le tuyau pulverisateur et le tube montant Page 21
Nettoyer le clapet . 21
Entreposer le pulverisateur 21

Éliminer les défauts Page 21

Élimination Page 21

Listedespièces de réparation/détachées Page 22

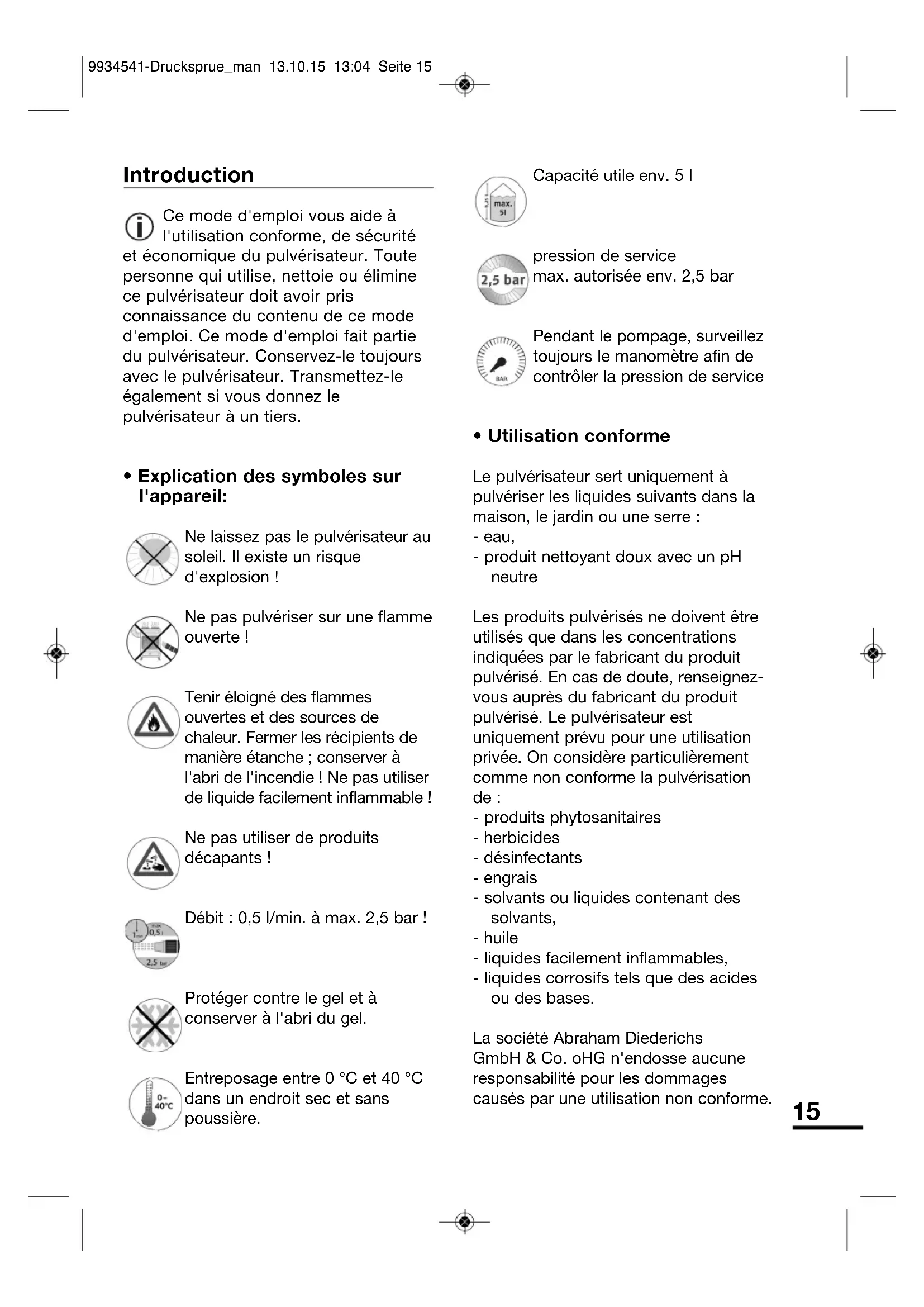

Introduction

i Ce mode d'emploi vous aide a l'utilisation conforme, de sécurité et economique du pulverisateur. Toutepersonne qui utilise, nettoie ou elimine ce pulverisateur doit avoir pris reconnaissance du contenu de ce mode d'emploi.Ce mode d'emploi fait partie du pulverisateur.Conservez-le toujours avec le pulverisateur.Transmettez-le également si vous donne le pulverisateur a un tiers.

- Explication des symboles sur l'appareil:

Ne laissez pas le pulverisateur au soleil. Il existe un risque d'explosion!

Ne pas pulveriser sur une flamme ouverte!

Tenir éloigné des flammes ouvertes et des sources de chaleur. Fermer les recipients de maniere étanche; conserver à l'abri de l'incendie! Ne pas utiliser de liquide facilement inflammable!

Ne pas utiliser de produits décapants!

Débit: 0,5 l/min. à max. 2,5 bar!

Protégér contre le gel et à conserver à l'abri du gel.

Entreposage entre 0^ et 40^ dans un endroit sec et sans poussière.

Capacité utile env. 5 I

pression de service max. autorisée env. 2,5 bar

Pendant le pompage, surveillez toujours le manomètre afin de contrôler la pression de service

- Utilisation conforme

Le pulverisateur sert uniquement à pulveriser les liquides suivants dans la maison, le jardin ou une serre :

-eau,
- produit nettoyant doux avec un pH neutre

Les produits pulverisés ne doivent être utilisés que dans les concentrations indiquées par le fabricant du produit pulverisé. En cas de doute, renseignez-vous auprès du fabricant du produit pulverisé. Le pulverisateur est uniquement prévu pour une utilisation privée. On considère particulièrement comme non conforme la pulverisation de :

• produits phytosanitaires
• herbicides
• désinfectants
• engrais
• solvants ou liquides contenant des solvants,
  -huile
• ligides facilement inflammables,
• liquides corrosifs tels que des acides ou des bases.

La société Abraham Diederichs GmbH & Co. oHG n'endetisse aucune responsabilité pour les dommages causés par une utilisation non conforme.

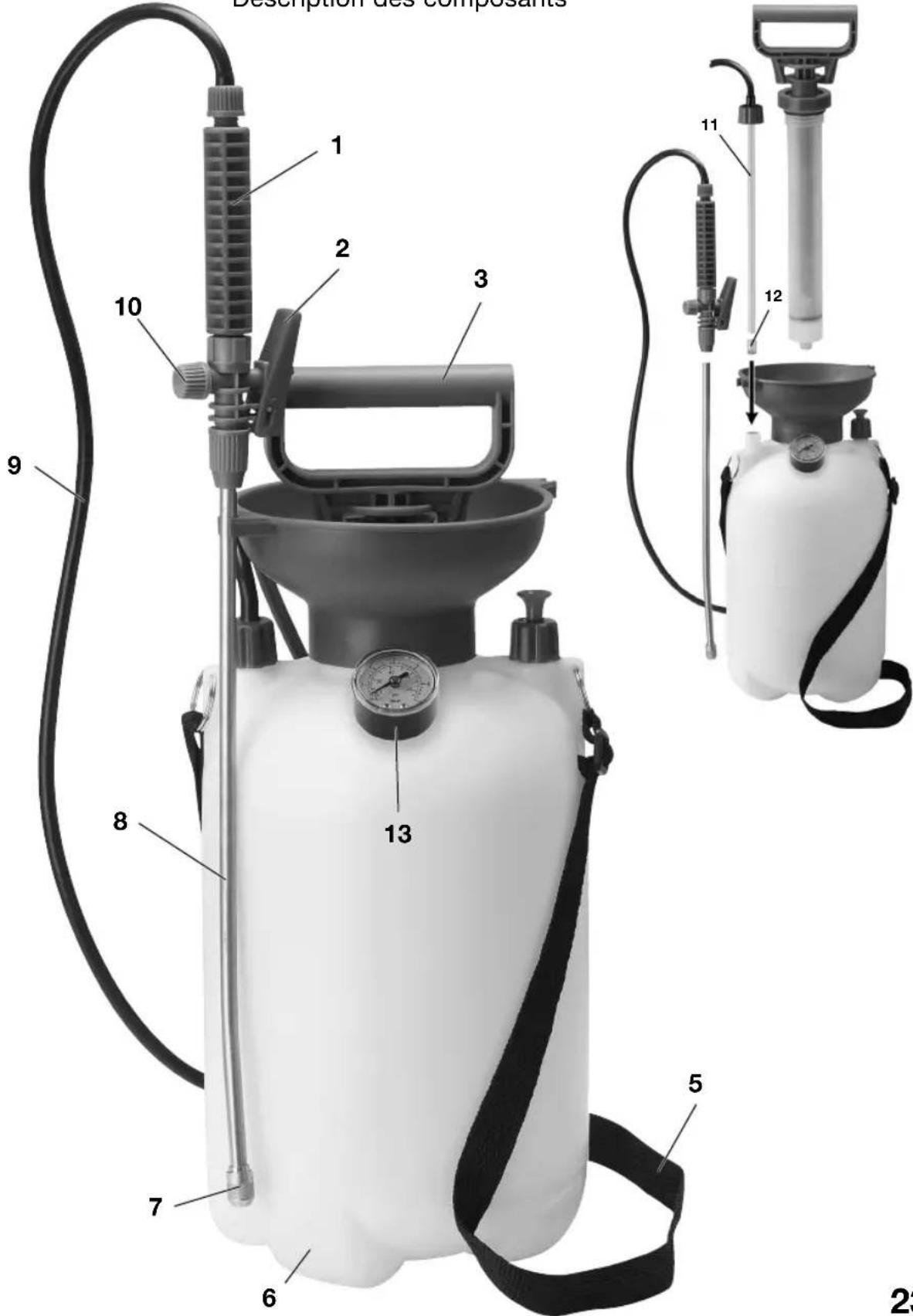

- Description des composants / étendue de la livraison (Fig. 1)

1 Poignée du tube d'injection
2 Levier
3 Poignée de la pompe
4 Clapet de sécurité
5 Sangle de transport, ajustable
6 Réservoir
7 Buse de pulverisation, ajustable et régliable
8 Tube d'injection
9 Tuyau pulverisateur
10 Bouchon filété ressort à soupape
11 Tube montant
12 Filtre
13 Manometre

- Caractéristiques techniques

Dimensions du

réservoir (Ø x H) env. 170 mm x 460 mm

Poids vide env. 1,0 kg

Longueur du tube

d'injection env. 500 mm

Contenance max. 51

Contenance totale env. 6,251

Pression de service

admissible env. 2,5 bar

Temperature de

réservoir : polyéthylène

Matériau du tube

d'injection : laiton

Port sur le côte avec les sangles de transport

Débit (1/min.) max. 0,5

Volume

d'application 0,5 L/min

Sécurité

- Caracteristiques des consignes de sécurité

Toutes les consignes de sécurité de ce mode d'emploi sont structurées de la même manière. A gauche se trouve un symbole de danger. A droite de ce symbole se trouve un mot d'avertissement qui indique la gravité du danger. En-dessous se trouve une description de la source de danger et des indications pour l'éviter.

AVERTISSEMENT!

Les indications avec le terme

AVERTISSEMENT! indiquent les dangers susceptibles d'entrainer des blessures graves, voire mortelles.

ATTENTION!

Les indications avec le terme

ATTENTION! indiquent les dangers susceptibles d'entrainer des blessures légères à moyennement graves.

ATTENTION!

Les indications avec le terme

ATTENTION! sans symbole indiquent les dangers susceptibles d'entrainer des dommages matériels ou environnementaux.

- Consignes de sécurité générales

Respectez et suivez tous les avertissements et toutes les consignes de cette notice quand vous utilisez le pulverisateur.

Éviter les risques d'explosion

• Ne laissiez pas le pulverisateur au soleil. Il existe un risque d'explosion.

• Ne dépassez pas la pression de service max. autorisée de 2,5 bar.

• N'ouvrez enaucun cas le pulverisateur tant qu'il est encore sous pression.

Éviter les risques de blessures

• Eloiignez les enfants des films d'emballage et de protection, il existe un risque de suffocation.
• Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) à mobilité réduite, souffrant de défaillances sensorielles ou intellectuelles ou qui ne sont pas familières du produit, sauf si elles se trouvent sous la surveillance permanente d'une personne en charge de leur sécurité ou si elles ont reçu de la part de cette personne toutes les consignes relatives à l'utilisation du produit. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
• Il existe un risque de blessures cutanées en cas de contact avec le produit pulverisé. Portez des vêtements de protection, des gants et un masque respiratoire appropriés pendant la pulverisation du produit.
• Ne jamais pulveriser vers des étres humains, des animaux, des apparils électriques ou des cables électriques.
• Ne jamais pulvériser dans le sens opposé au vent.
• Ne mettez pas en marche un pulverisateur visiblement endommagé.
• Ne réalisez pas de réparations ou de modifications sur le pulvérisateur.
• Ne mettez jamais le clapet de sécurité hors service.
• Conservez le pulverisateur dans un endroit inaccessible pour les enfants.
• Àprous l'utilisation,purgez la pression résiduelle eventuellesment encore presente.Pour cela,tirez le bouton du clapet de sécurité vers le haut jusqu'ane plus entendre de sifflement ou

desserrez la pompe du réservoir par une rotation prudente de la poignée.
- Àprous chaqueutilisation,veillez àvouss laver soignexeusement les mains et le visage.

Éviter les dysfonctionnements

• N'utilisez et ne déplacez le pulverisateur qu'a la verticale. Le fonctionnement parfait ne peut autrement pas'être garantiet.
• N'entreposez pas de liquides dans le réservoir.
  Ceux-ci pourrait boucher le système en sechant et endommager le pulverisateur.

- Clapet de sécurité

AVERTISSEMENT! Risque de blessures en cas de modifications sur le clapet de sécurité. N'effectuez pas de modification sur le clapet de sécurité. Le clapet de sécurité empêche la montée d'une trop grande pression dans le réservoir et ainsi le risque d'explosion. Avant toute ouverture du réservoir, évacuez la pression résiduelle en tirant sur le clapet de sécurité.

Utilisation

La pression permet de générer une surpression dans le réservoir. La surpression guide le produit hors du réservoir vers la buse de pulverisation. Vous pouvez régler le jet.

- Contrôler le fonctionnement de sécurité

ATTENTION! Risque de blessures en cas de pulverisateur endommaged.

• N'utilisez pas le pulverisateur sans avoir effectué les contrôlees suivants.

Contrôlez la présence de dommages visibles sur le pulverisateur avant chaque utilisation ainsi que son fonctionnement de sécurité. Pour cela, contrôle les points suivants :

Contrôler la présence de dommages visibles sur le pulverisateur

• Contrôlez la présence de dommages visibles sur le réservoir (6).
• Contrôlez la présence de dommages visibles sur le tuyau de pulverisation (9).
• Contrôlez la présence de dommages visibles sur les sangles de transport (5).

Contrôler les raccords

• Contrôlez la bonne fixation des raccords de tuyau.
• Contrôlez la bonne fixation des raccords de tube.
• Contrôlez l'étanchéité des pieces de l'appareil, y compris du clapet de sécurité à la pression max. autorisée

Contrôler le fonctionnement du clapet de sécurité

• Pompez le pulverisateur. Contrôlez ensuite l'étanchéité de toutes les pieces de l'appareil et de tous les raccords. L'air ne doit enaucun cas s'échapper. Placez le pulverisateur à la verticale et tirez sur le clapet de sécurité (4) vers le haut jusqu'à la butée. La pression doit s'échapper de manière audible. Le clapet de sécurité s'ouvre de lui-même à env. 2,3 bar.

- Contrôler le bon fonctionnement

• Desserrez l'écrou d'accouplement de la poignée (1). Insérez le tube d'injection jusqu'à la butée dans la poignée.
• Serrez fermement l'écrou d'accouplement.
• Remplissez le pulverisateur jusqu'au marquage maximal avec de l'eau pour contrôler le bon fonctionnement de toutes les pieces de l'appareil : pour

cela, procedez comme précrit à la section « Mise en service »

• Vérifiez que toutes les pieces fonctionnent correctement.

- Contrôler le dosage

• Remplissez l'appareil jusqu'àu marquage maximal avec de I'eau et pompez tout en surveillant I'affichagedu manometre jusqu'à la pression deservice autorisée (env.20-25 actionnements).
• Pendant le contrôle, veilles à ce que la buse générale un cône de pulverisation uniforme.
  Le volume d'application doit etre de 0,5 I par minute.
• Ce volume rapporté à la concentration indiquée par le fabricant pour le produit pulverisé vous fournit le temps dont vous avez besoin pour l'application sur une surface donnée.

- Mise en service

ATTENTION! Risque de blessures en cas de pression encore presente dans le réservoir.

• Afin d'évacuer la pression encore presente dans le réservoir (6), tirez le clapet de sécurité (4) vers le haut jusqu'à ne plus entendre de sifflement.
  ATTENTION! Risque de blessures du fait du produit pulverisé.
• Portez des vêtements de protection, des gants et un masque respiratoire appropriés. En cas de doute, renseignez-vous auprès du fabricant du produit pulvérisé.
• Respectez les instructions du fabricant du produit pulverisé.

• Demandez eventuèlement les fiches de données de sécurité pour les substances chimiques et leur préparations auprès du fabricant du produit.

• Préparez le produit pulverisé dans un recipient séparé. Respectez pour cela les instructions du fabricant du produit pulverisé.

• N'utiliser que le volume de liquide nécessaire.
• Pour dévisser la pompe du réservoir (6), tournez la poignée (3) dans le sens antihoraire.
• Retirez la pompe du réservoir (6).
• Lors du remplissage, utilisez le crible de remplissage.
• Remplir de manière à éviter les débordements et les éclaboussures.
• Remplir 5 litres de produit à pulveriser au maximum.
• Réinstallé la pompe dans le réservoir (voir Fig. A).
• Pour visser la pompe dans le réservoir, tournez la poignée dans le sens hora jusqu'à la butée.

- Montage de la lance de pulverisation

• Desserrez le vissage sur la poignée (1) en tournant dans le sens antihoraire.
• Insérez le tube d'injection (8) jusqu'à la butée dans la poignée.
• Fermez le vissage sur en tournant dans le sens horsaire.
• Ne serrer le vissage qu'a la main. Ne pas utiliser d'outil, sans quoi le vissage pourrait être endommagé.

- Générer la pression de service

• Pendant le pompage, sécurisez le pulverisateur contre le glissement.

AVERTISSEMENT!Risque

d'explosion en cas de pression trop elevée dans le pulverisateur. Ne pomper le pulverisateur au maximum que jusqu'à la pression de service admissible de 2,5 bar en tenant compte de l'affichage du manomètre (env. 20-25 levées).

• Appuyez la poignée de la pompe (3) vers le bas.
• Tournez la poignée dans le sens antihoraire jusqu'à la butée.
• Tirez la poignée vers le haut et pompez le réservoir (6) avec des mouvements de haut en bas de la poignée au maximum jusqu'à la pression de service admissible de 2,5 bar (env. 20-25 levées). (voir Fig. B).
• Toujours contrôle le manomètre pendant le pompage.
• Appuyez la poignée vers le bas dans les creux.
• Tournez la poignée dans le sens horsaire jusqu'à la butée. La poignée est arrêtée.

Pulvérisation

ATTENTION! Risque de blessures du fait du produit pulverisé.

• Portez des vêtements de protection, des gants et un masque respiratoire appropriés.
• Respectez les instructions du fabricant du produit pulverisé.

Veillez à ce que le pulverisateur soit toujours à la verticale. Le fonctionnement parfait ne peut autrement pas être garantiet.

• Suspendez le pulverisateur avec la sangle de transport (5) sur les épaules.
• Vous pouvez également tener le pulverisateur par la poignée de la pompe (3).
  Assurez-vous de ne pas pulveriser dans le sens opposé au vent.
  Tenez le tube d'injection sur la poignee (1) et orientez la buse de pulverisation (7) par ex. sur une plante.
• Respectez la distance optimale entre la buse et la surface ciblée à l'aide de la largeur de service correspondante (brouillard env. 0,5 m; jet env. 1 m)

• Appuyez sur le levier (2). La pulverisation débute.

• Relâchéz le levier. La pulverisation)cesse.

① Si la pression dans le réservoir (6) ne suffit plus pour la pulverisation, pompez à nouveau le réservoir jusqu'à la pression de service maximale autorisée de 2,5 bar.

- Régler la buse de pulverisation

Vous pouvez régler la partie avant de la buse de pulverisation (7).

• Pour générer un cône de pulverisation large, tournez la partie avant de la buse de pulverisation dans le sens horsaire jusqu'à la butée.

• Pour générer un cône de pulverisation étroit, tournez la partie avant de la buse de pulverisation sur un quart de rotation dans le sens antihoraire.

- Évacuer la pression résiduelle

• Afin d'évacuer la pression encore représentée dans le réservoir (6), tirez le clapet de sécurité (4) vers le haut jusqu'à ne plus entendre de sifflement ou desserrez la pompe sur le réservoir par une rotation prudente de la poignée (3).

- Éliminer les restes

ATTENTION! Risque de blessures en cas de contact de la peau avec les restes encore presents dans le réservoir. Portez des vêtements de protection, des gants et un masque respiratoire appropriés.

Après avoir evacué la pression résiduelle, vous pouvez éliminer du réservoir (6) les évventuels restes de produit (0,1 à max. 0,25 l).

• Pour dévisser la pompe du réservoir, tournez la poignée (3) dans le sens antihoraire.
• Retirez la pompe du réservoir 6 et maintenez le tuyau avec le levier appuyé vers le haut afin que tous les

restes s'écoulent du tuyau et du tube montant pour returner dans le réservoir.

ATTENTION! Danger de dommages matériels et sur l'environnement en cas d'élimination non conforme des volumes résiduels.

• Eliminiez les volumes résiduels conformément aux prescriptions du fabricant du produit ou suivant les prescriptions locales en vigueur!
• Nettoyez le pulverisateur après chaque utilisation.

Entretien et nettoyage

- Graisser la bague d'étanchéité de la pompe

Pour graisser la bague d'étanchéité de la pompe, procédez comme suit :

• Desserrez l'écrou d'accouplement sous la poignée de la pompe (3).
• Retirez la poignée de la pompe vers le haut. La bague d'étanchéité est installée sur le piston.
• Lubrifiez la bague d'étanchéité avec de laGRAISSSE LUBRIFIANTE.
  Montez la poignée.
• Serrez l'écrou d'accoupling à la main.

Nettoyer le pulvérisateur

Nettoyez le pulverisateur après chaque utilisation, etURTout avant de le ranger.

• Dévissez la buse de pulverisation (7).
• Nettoyez la buse de pulverisation sous l'eau courante.
• Pour nettoyer une buse de pulverisation bouchée, utilisez une aiguille à enforcer dans la buse de pulverisation.

• Remplisseze le pulverisateur avec de l'eau et eventuellesment avec un produit de nettoyage et videz le réservoir en pulverisant.

• Nettoyez les surfaces avec un chiffon humide.

• Ne jamais souffler les buses et autres petites pièces dans la bouche.
  Nettoyer le tuyau pulverisateur et le tube montant

Pour nettoyer les pieces, précédez comme suit :

• Desserrez l'écrou d'accoupling du tuyau de pulverisation (9) sur le réservoir.
• Retirez le tube montant (11) du réservoir (6).
• Nettoyez le tuyau de pulverisation, le tube montant (11) et le filtré (12) sous de l'eau courante.
• Àprous le nettoyage, insérez à nouveau le tube montant dans l'ouverture prévue à cet effet du réservoir.
• Serrez l'écrou d'accouplement à la main.
  Nettoyer le clapet
• Si nécessaire,steroler le bouchon filete (10) du dessort a soupape,retirer le dessort, nettoyer et installer a nouveau. Resserrer le bouchon filte a la main.
• Entreposer le pulvérisateur
• Avant de ranger le pulvérisateur, nettoyez-le.
• Purgez les restes de produit pulverisé eventuellesment encoreopsis dans le réservoir et dans les tuyaux.
• Laissez secher toutes les pieces.
• Entreposez le pulverisateur entre 0^ et 40^ dans un endroit sec et sans poussière.
• Protégez le pulverisateur contre le gel et à conserver à l'abri du gel.

Éliminer les défauts

Si les mesures ci-dessous ne suffisent pas, informez le fabricant.

= Destruct

Cause possible
= Remede

• Pas de montée de pression dans le réservoir.
  La pompe n'est pas vissee fixement.
  Visser la pompe fixement.
  La bague d'étanchéité de la pompe n'est pas lubrifiée.
  Lubrifier la bague d'étanchéité de la pompe.
  La buse ne pulverisé pas.
  Pas de pression presente.
  Faire monter la pression à l'aide de la pompe.
  La buse est bouchée.
  Nettoyer la buse.
  Pas de produit dans le réservoir.
  Remplir le produit à pulveriser.
  Le filtré (12) est bouché.
  Nettoyer le filtrre.

Élimination

Renseignez-vous auprès des services administratifs de votre commune ou de votre ville quant aux possibités de recyclage ou d'une élimination respectue de l'environnement et dans les règles du pulverisateur.

Éliminez l'appareil et le matériel d'emballage conformément aux prescriptions en vigueur sur le lieu d'utilisation.

florabest

Pulvérisateur 5l

List des pieces de réparation / détachées

Année de construction : 2016

Inserat:06/2016

- Description des composants

1 Poignée du tube d'injection
2 Levier
3 Poignée de la pompe
5 Sangle de transport, ajustable
6 Réservoir
7 Buse de pulverisation, ajustable et régliable
8 Tube d'injection
9 Tuyau pulverisateur
10 Bouchon filété ressort à soupape
11 Tube montant
12 Filtre
13 Manometre

Pour la commande de pieces de réparation / pieces détaches, veuilles vous adresser au service clientèle.

Description des composants

Introduzione pagina
