BEDIENUNGSANLEITUNG IAN 94531 FLORABEST

Drucksprüher 51 Pulvérisateur 51 Spruzzatore a pressione 51

Betriebsanleitung & Sicherheitshinweise

Bitte vor der ersten Inbetriebnahme sorgfältig lessen und zusammen mit dem Druck -sprüher aufbewahren! Geben Sie die Anleitung bei Weitergabe des Druckspruhrs mit.

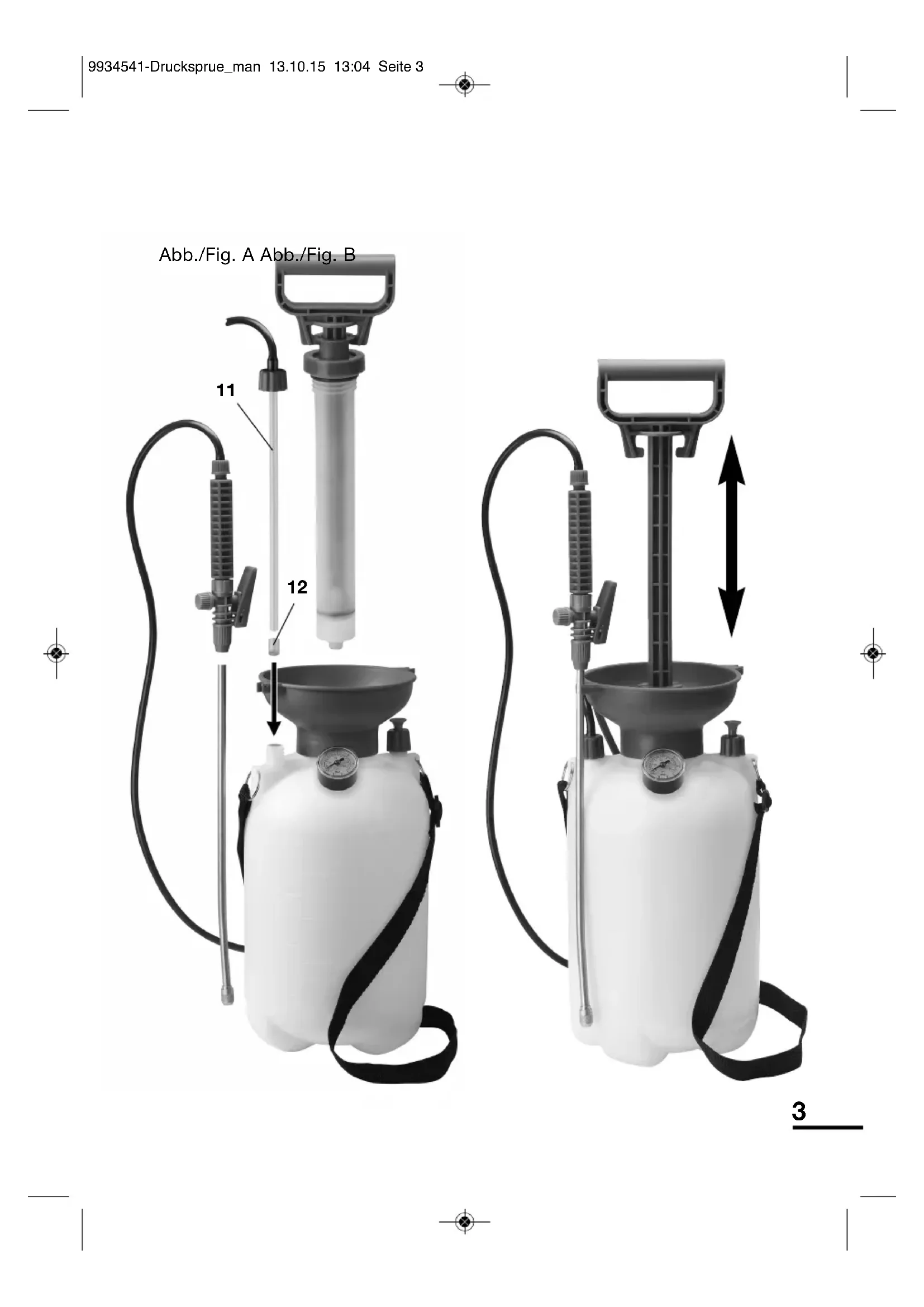

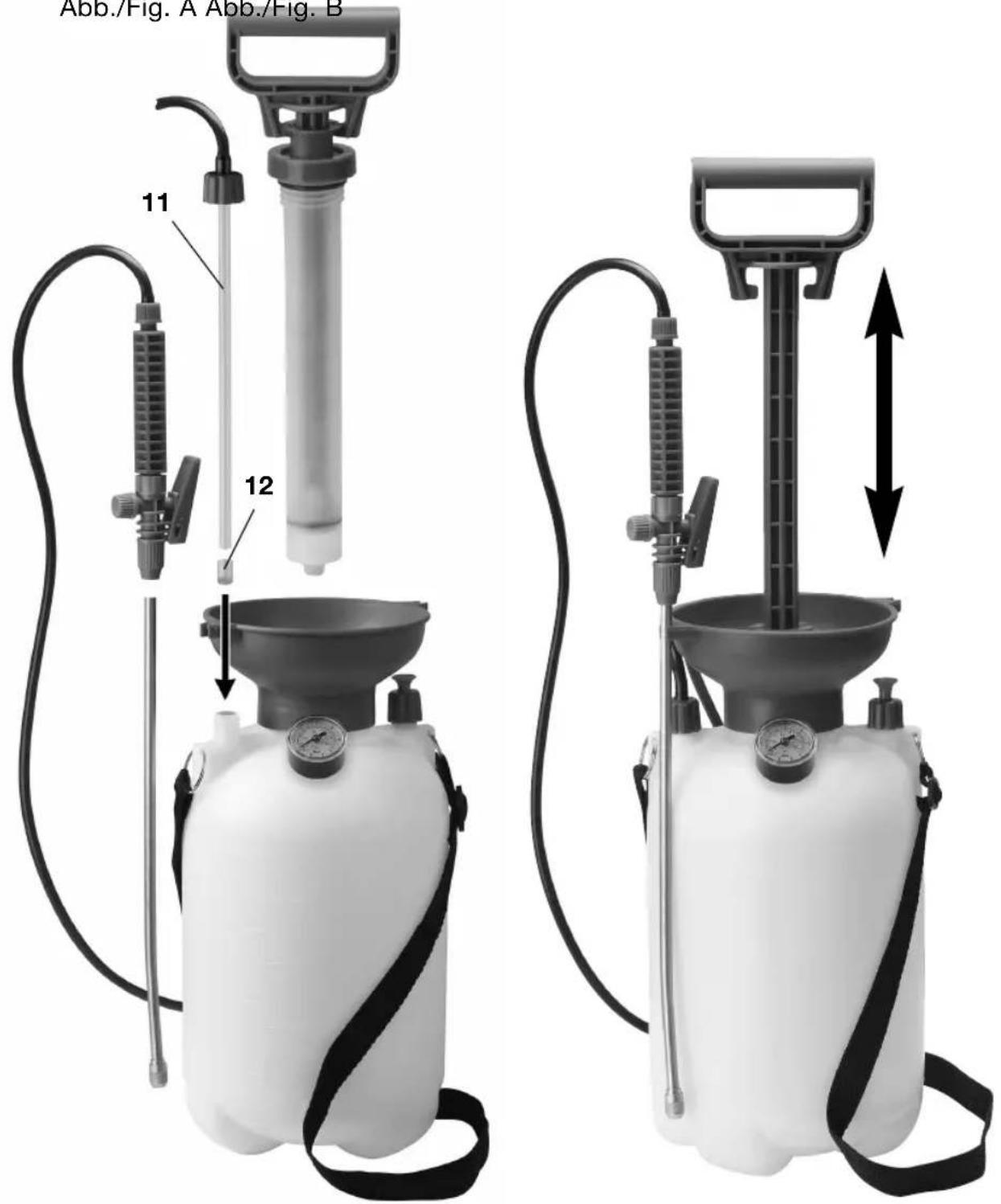

Abb./Fig. A Abb./Fig. B

Einleitung 5

Erklärung der Symbole auf dem Gerät . 5
Bestimmungsgemäber Gebrauch. 5
Teilebeschreibung/Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Technische Daten . 6

Sicherheit 6

Merkmale der Sicherheitshinweise . 6
Allgemeine Sicherheitshinweise . 6
Sicherheitsventil . 7

Bedienung 7

Sichere Funktion prufen.. 7
Funktionstaglichkeit überprüfen.. 8
Überprüfung der Dosierung . 8
Inbetriebnahme . 8
Montage der Spruhlanze . 9
Betriebsdruck erzeugen .9
Spruhen .9
Spritzduse einstellen . 10
Restdruck ablassen .10
Restmengen entsorgen . 10

Wartung und Reinigung 10

Dichtungsring der Pumpe fetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 10
Drucksprüher reinigen . 10
Spruhschlauch und Steigrohr reinigen . 10
Ventil reinigen .11
Drucksprüher lagern .11

Störungen beseitigen 11

Entsorgung 11

Reparatur-/Ersatzteilliste

Einleitung

These Gebrauchsanleitung hilft Ihnen beim bestimmungsgemäBen, siche -ren und wirtschaftlichen Gebrauch des Drucksprübers. Jede Person, die diesen Drucksprüher benutzt, reinigt oder entsorgt muss den Inhalt dieser Gebrauchsanleitung zur Kenntnis ge nommen haben. These Gebrauchsanlei tung ist Bestandteil des Drucksprübers. Bewahren Sie diese immer zusammen mit dem Drucksprüher auf. Geben Sie die Gebrauchsanleitung weiter, wenn Sie den Drucksprüher weitergeben.

Erklärung der Symbole auf dem Gerät:

Lassen Sie den Drucksprüher nicht in der Sonne stehen. Es besteht Explosionsgefahr!

Nicht in offene Flammensprühen!

Von offenen Flammen und Wärmequellen fernhalten. GefäBe dicht schlieBen; brandsicher auf -bewahren! Keineleitung ent zündlichen Flüssigkeiten verwenden!

Keine atzenden Stoffe verwenden!

Volumenstrom: 0,5 L/min. bei max. 2,5 bar!

Vor Frost schützen und frostfrei lagern.

Lagerung bei 0^ - 40^ an trockenen, staubfreien Orten.

Nutzbarer Füllinhalt ca. 5 l

Max. zulässiger Betriebsdruck ca. 2,5 bar

Beobachten Sie beim Pumpenstets das Manometer, um den Betriebsdruck zu überprüfen

- Bestimmungsgemäßer Gebrauch

Der Drucksprüher dient ausschließlich zum Versprühen von folgenden Flüssig keiten im Haus, Garten oder in Gewächshäusern:

Wasser,
- Milde, PH-neutrale Reinigungsmittel

Die Spruhmittel dürfen nur in der vom Spruhmittel-Hersteller angegebenen Koncentration verspruft werden. Im Zweifelsfall erkundigen Sie sichitte beim Hersteller des Spruhmittels. Der Drucksprüher ist ausschließlich fur den privaten Gebrauch vorgesehen.

Als nicht bestimmungsgemäß gilt ins be-sondere das Versprühen von:

• Pflanzenschutzmitteln
• Unkrautvertilgungsmitteln
• Desinfektionsmitteln
• Düngemitteln
• Lösungsmitteln oderlösungs mittelhaltigen Flüssigkeiten,
• O I ,
• leicht entzündlichen Flüssigkeiten,
• atzenden Flüssigkeiten wie Sauren oder Laugen.

Die Abraham Diederichs GmbH & Co. oHG übernimmt keine Haftung für Schäden, die durch nicht bestim mungs-gemäßigen Gebrauch entstehen.

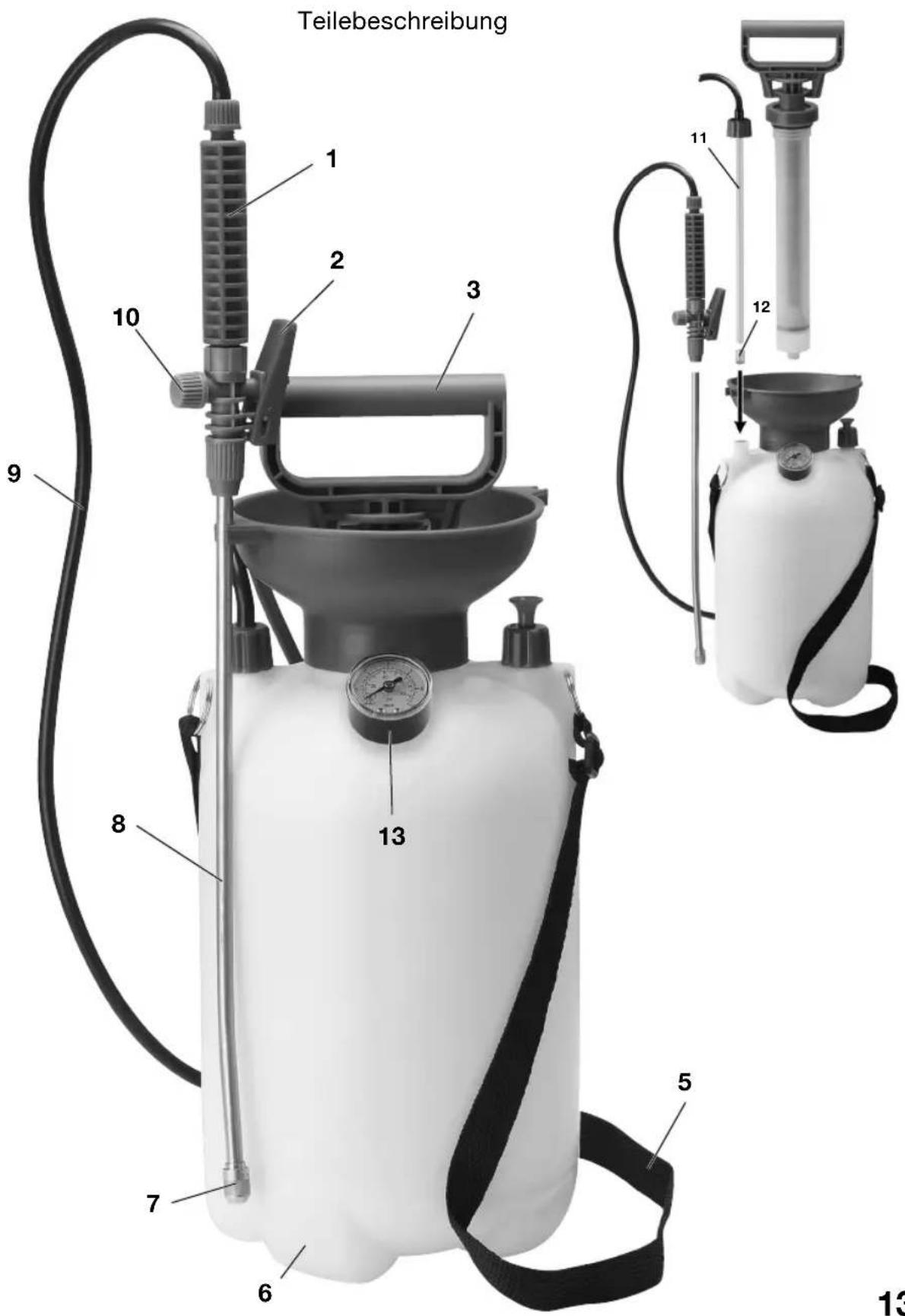

- Teilebeschreibung/Lieferumfang (Abb. 1)

1 Handgriff des Spritzrohrs
2 Auslösehebel
3 Handgriff der Pumpe
4 Sicherheitsventil
5 Trageriemen, verstellbar
6 Behälter
7 Spritzduse, verstellbar und einstellbar
8 Spritzrohr
9 Spruhschlauch
10 Schraubkappe Ventilfeder
11 Steigrohr
12 Filter
13 Manometer

- Technische Daten

Abmessung
Behälter (Ø x H)	ca. 170 mm x 460 mm
Leergewicht	ca. 1,0 kg
Länge des Spritzrohrs	ca. 500 mm
Füllinhalt	max. 5 l
Gesamtinhalt	ca. 6,25 l
Zulässiger Betriebsdruck	ca. 2,5 bar
Einsatztemperatur	0 - 40 °C
Behälterwerkstoff	Polyethylen
Werkstoff des Spritzrohres	Messing
Trageweise	Seitlich mit Trageriemen
Volumenstrom (l/min.)	max. 0,5
Ausbringungs- mange	0,5 L/min

Sicherheit

- Merkmale der Sicherheitshinweise

Alle Sicherheitshinweise in dieser Ge-brauchs anleitung sind nach dem gleichen Muster aufgebaut. Links finden Sie ein Gefahrensymbol. Rechts davon sehen Sie ein Signalwort, das die Schwere der Ge fahr kennzeichnet. Darunter sehen Sie eine Beschreibung der Gefahrenquelle und Hin weise, wie Sie diese Gefahr vermeiden können.

WARNING!

Hinweise mit dem Wort WARMUNG! warnen vor Gefährdungen, bei denen möglicherweise schwere oder tõdliche Verletzungen auftreten.

VORSICHT!

Hinweise mit dem Wort

VORSICHT! warnen vor Gefährdungen, bei denen möglicherweise leichte bis mittlere Verletzungen auftreten.

VORSICHT!

Hinweise mit dem Wort VORSICHT! ohne Symbol warnen vor Gefährdungen, bei denen möglicherweise Sach- oder Umwelt schaden auftreten.

- Allgemeine Sicherheitshinweise

Beachten und befolgen Sie im Umgang mit dem Drucksprüher alle Warnungen und Hinweise in dieser Gebrauchsan lei tung.

Explosionsgefahren vermeiden

• Lassen Sie den Drucksprüher nicht in der Sonne stehen. Es besteht Explosionssionsgefahr.
• Überschreiben Sie nicht den max. zulässigen Betriebsdruck von 2,5 bar.
• Offnen Sie keinesfalls den Druck spreher solange er noch unter Druck stehen.

Verletzungsgefahren vermeiden

• Halten Sie Verpackungs- und Schutz folien von Kindern fern, es besteht Erstickungsgefahr.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensörischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man -gels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beauf sich-tigt oder erhielten von ihr Anwei sun gen, wie das Gerät zu benutzen ist. Kinder,müssen beaufsichtigt werden, umsicherzustellen, dass sie nicht mit dem Gerät speien.
• Es besteht die Gefahr von Hautver letzungen durch Kontakt mit dem Spruhmittel. Tragen Sie beim Versprufen von Spritzmitteln geeignete Schutzkleidung, Handschuhe und Atemschutz.
• Sprufen Sie niemals auf Menschen, Tiere, elektrische Geräte und elek tri sche Leitungen.
• Sprühen Sie niemals gegen die Wind -richtung.
• Nehmen Sie einen sightbar beschädigten Drucksprüher nicht in Betrieb.
• Führn Sie keine Reparaturen oder Veränderungen am Drucksprüher durch.
• Setzen Sie das Sicherheitsventil nicht außer Funktion.
  Bewahren Sie den Drucksprüher an ein dem Kinder unzuganglichen Ort auf.
• Lassen Sie nach dem Gebrauch den eventuell vorhandenen Restdruck im Behälter ab. Ziehen Sie hierzu den Knopf des Sicherheitsventils hoch, bis Sie kein Zischen mehr horen oder lo sen Sie die Pumpe am Behälter durch vorsichtiges Drehen des Handgriffes.
• Nach jedem Gebrauch gründlich Hände und Gesicht saubern.

Fehlfunktionen vermeiden

• Betreiben und bewegen Sie den Druck -sprüher nur in senkrechter Lage. Nur so ist eine einwandfrei Funktion ge wahrleistet.
  Lagern Sie keine Flüssigkeiten im Be halter.
  These konnten beim Trocknen das System verstopfen und den
  Drucksprüher beschädigen.

- Sicherheitsventil

WARNUNG! Verletzungen möglich durch Veränderungen am Sicherheits-ventil.Nehmen Sie keine Veränderungen am Sicherheitsventil vor. Das Sicherheitsventil verhindert, dass im Behälter ein zu großer Druck aufgebaut wird und zu einer Explosion führen kann. Lassen Sie vor jedem Offnen des Behalters den Restdruck im Behälter durch Zug am Sicherheitsventil ab.

Bedienung

Mit der Pumpe wird im Behälter ein Überdruck erzeugt. Der Überdruck leitet das Spritzmittel aus dem Behälter zur Spritzdüse. Sie können den Sprühstrahl einstehen.

- Sichere Funktion prüfen

VORSICHT! Verletzungen durch einen beschädigten Drucksprüher möglich.

• Benutzen Sie den Drucksprüher nicht, wenn die nachfolgenden Prüfungen nicht erfüllt wurden.

Prüfen Sie den Drucksprüher vor jeder Benutzten auf sightbare Beschädigungen und sichere Funktion.
Führren Sie hierzu folgende Prüfungen durch:

Den Drucksprüher auf sightbare Be-schädigungen prufen

• Prüfen Sie den Behälter (6) auf sightbare Beschädigungen.
• Prufen Sie den Sprühschlauch (9) auf sightbare Beschädigungen.
• Prüfen Sie den Trageriemen (5) auf sichbare Beschädigungen.

Anschlüss prüfen

• Prufen Sie die Schlauchanschlüsse auf festen Sitz.
• Prufen Sie die Rohranschlüsse auf festen Sitz.
• Dichtigkeit der Geräteile incl. Sicherheitsventil bei max. zulässigem Druck prufen

Funktion des Sicherheitsventils prufen

• Pumpen Sie den Drucksprüher auf. Kontrollieren Sie anschließend alle Geräteile und Anschlüsse auf deren Dichtigkeit. Es darauf keine Luft aus -treten. Stellen Sie den Drucksprüher in senkrechte Position undziehen Sie das Sicherheitsventil (4) bis zum Anschlag nach oben. Der Druck muss hörbar entweichen. Das Sicherheitsventil öffnet sich bei ca. 2,3 bar von selbst.

- Funktionstauglichkeit überprüfen

• Losen Sie die Überwurfmutter vom Handgriff (1). Stecken Sie das Spritz - rohr (8) bis zum Anschlag in den Hand griff.
• Drehen Sie die Überwurfmutter fest.
• Füllen Sie den Drucksprüher bis zur Maximalmarkierung mit Wasser um die Funktionstauglichkeit aller Geräteile zu prufen: Gehen Sie dazu vor wie unter "Inbetriebnahme" beschreiben.
• Kontrollieren Sie ob alle Teile funktnio-nieren.

- Überprüfung der Dosierung

• Befüllen Sie das Gerät bis zur Maximalmarkierung mit Wasser und pumpen Sie es durch Beachtung der Manometeranzeige bis zum zulässigen Betriebsdruck auf (ca. 20-25 Hube).
• Achten Sie bei der Überprüfung daraufuf, dass die Duse einen gleichmäßigen Spritzfacher erzeugt.
  Die Ausbringungsmenge sollen 0,5 Liter pro Minute betragen.
• These Menge bezogen auf die vom Hersteller angegebene Koncentration des Spruhmittels gibt Ihnen die Zeit an, die Sie für das Ausbringen auf eine bestimmt Fläche benötigen.

Inbetriebnahme

VORSICHT! Verletzungen durch noch vorhandenen Druck im Behälter möglich.

• Um noch im Behälter (6) vorhandenen Druck abzulassen, ziehen Sie das Sicherheitsventil (4) hoch bis Sie kein Zischen mehr horen.
  VORSICHT! Verletzungen durch das eingesetzte Spruhmittel möglich.
• Tragen Sie geeignete Schutzkleidung, Handschuhe und Atemschutz. Fragen Sie im Zweifelsfall beim Spruhmittel-Hersteller nach.
• Befolgen Sie die Anweisungen des Spruhmittel-Herstellers.
• Fordern Sie ggf. die Sicherheitsdaten blätter für chemische Stoffe und deren Zubereitungen beim Sprüh mittel-Hersteller an.
• Bereiten Sie das Spruhmittel in einem gesonderten Behälter vor. Befolgen Sie darauf die Anweisungen des Spruhmittel-Herstellers.

• Nur soviel Spritzflüssigkeit ansetzen wie benötigt wird.

• Um die Pumpe aus dem Behälter (6) zuschrauben, drehen Sie den Hand - griff (3) entgegen dem Uhrzeigersinn.

• Ziehen Sie die Pumpe aus dem Behälter (6).
• Beim Befüllen Einfüllsieb benutzen.
• So befüllen, dass nichts vorbeiläuft und nichts zurückspritzt.
• Fullen Sie maximal 5 Liter Flüssigkeit ein.
• Setzen Sie die Pumpe wieder in den Behälter (siehe Abb. A)
• Um die Pumpe in den Behälter einzu schrauben, drehen Sie den Handgriff im Uhrzeigersinn bis zum Anschlag.

- Montage der Sprühlanze

• Losen Sie die Verschraubung am Handgriff (1), durch drehen entgegen dem Uhrzeigersinn.
• Schieber Ben Sie das Spritzrohr (8) bis zum Anschlag in den Handgriff.
• Schlieben Sie die Verschraubung durch drehen im Uhrzeigersinn.
• Verschraubung nur handfest anziehen. Kein Werkzeug damit verwenden, da die Verschraubung sonst beschädigt werden können.

- Betriebsdruck erzeugen

• Sichern Sie den Drucksprüher während des Pumpvorgangs gegen Verrutschen.

WARNUNG! Explosionsgefahr durch zu hohen Druck im Drucksprüher. Pumpen Sie den Drucksprüher maximal bis zum zulässigen Betriebsdruck von 2,5 bar durch Beachtung der Mano -meteranzeige (ca. 20-25 Pumphube) auf.

• Drucken Sie den Handgriff der Pumpe (3) nach unten.
• Drehen Sie den Handgriff entgegen dem Uhrzeigersinn bis zum Anschlag.
• Ziehen Sie den Handgriff nach oben und pumpen Sie den Behälter (6) mit

Auf- und Abbewegung des Handgriffs maximal bis zum zulässigen Betriebs -druck von 2,5 bar (ca. 20-25 Pump -hube) auf. (siehe Abb. B).

• Dieser sollte während des Pumpens stets auf dem Manometer überprüft werden.
• Drücken Sie den Handgriff nach unten in die Aussparungen.
• Drehen Sie den Handgriff im Uhr zeit ger-sinn bis zum Anschlag. Der Hand griff ist arretiert.

- Sprühen

VORSICHT! Verletzungen durch das eingesetzte Spruhmittel möglich.

• Tragen Sie geeignete Schutzkleidung, Handschuhe und Atemschutz.
• Befolgen Sie die Anweisungen des Spruhmittel-Herstellers.

① Stellen Sie sicher, dass sich der Druck spreher immer in senkrechter Lage befindet. Nur so ist eine einwandfrei Funktion möglich.

• Hängen Sie den Drucksprüher mit dem Trageriemen (5) über die Schulter.
• Sie können den Drucksprüher auch am Handgriff der Pumpe (3) halten.
• Stellen Sie sicher, dass Sie nicht gegen den Wind sprehen.
• Halten Sie das Spritzrohr am Hand - griff (1) fest und richten Sie die Spritz - duse (7) z. B. auf eine Pflanze.
• Optimaler Abstand von der Duse zur Zielflache mit zugehöriger Arbeitsbreite (Spruhnebel ca. 0,5m; Spruhstrahl ca. 1m)
• Drucken Sie den Auslösehebel (2). Der Spruhvorgang beginnt.
• Lassen Sie den Auslösehebel los. Der Sprühvorgang endet.

① Wenn der Druck im Behälter (6) nicht mehr zum Sprühen ausreicht, pumpen Sie den Behälter wieder maximal bis zum zulässigen Betriebsdruck von 2,5 bar auf.

- Spritzdüse einstellen

Der vordere Teil der Spritzduse (7) ist einstellbar.

• Um einen breiten Sprühkegel zu er-zeugen, drehen Sie den vorderen Teil der Spritzduse im Uhrzeigersinn bis zum Anschlag.
• Um einen gebündelten Strahl zu er-zeugen, drehen Sie den vorderen Teil der Spritzduse um eine Viertelum -drehung gegen den Uhrzeigersinn.

- Restdruck ablassen

• Um den Restdruck im Behälter (6) ab -zulassen,ziehen Sie das Sicherheitsventil (4) so lange nach oben, bis Sie kein Zischen mehr horen oder losen Sie die Pumpe am Behälter durch vor-sichtiges Drehen des Handgriffes (3).

- Restmenge entsorgen

VORSICHT! Verletzungsgefahr durch Hautkontakt mit Restmengen im Behälter. Tragen Sie geeignete Schutzkleidung, Handschuhe und Atemschutz.

Nachdem Sie den Restdruck abgelassen haben, konnen Sie eventuell vorhandene Restmengen (0,1 bis max. 0,25 Liter) aus dem Behälter (6) entsorgen.

Um die Pumpe aus dem Behalter zu schrauben, drehen Sie den Hand - griff (3) entgegen dem Uhrzeigersinn.
- Ziehen Sie die Pumpe aus dem Behäl -ter 6, und halten Sie den Schlauch mit gedrücktem Auslösehebel nach oben, damit alle Rückstände aus dem Schlauch und dem Steigrohr in den Behälter zurückflieben.

VORSICHT! Sach- und Umwelt schäden möglich durch nicht sachgerechtes Entsorgen von Restmengen.

• Entsorgen Sie die Restmenge nach den Vorgaben des Spruhmittel-Herstellers

bzw. nach den lokal geltenden Vor-schriften.

• Reinigen Sie anschließend den Drucksprüher nach jedem Gebrauch.

Wartung und Reinigung

Dichtungsring der Pumpe fetten

Um den Dichtungsring der Pumpe zu fetten, gehen Sie vor wie folgt:

• Losen Sie die Überwurfmutter unter halb des Handgriffs der Pumpe (3).
• Ziehen Sie den Handgriff der Pumpen nach obenHEREA. Der Dichtungsring ist am Kolben angebracht.
• Fetten Sie den Dichtungsring mit Schmierfett.
• Setzen Sie den Handgriff ein.
• Drehen Sie die Überwurfmutter hand - fest an.

- Drucksprüher reinigen

Reinigen Sie den Drucksprüher nach jeder Verwendung, insbesondere aber vor einer Lagerung.

• Schrauben Sie die Spritzdüse (7) ab.
• Reinigen Sie die Spritzdüse unter flieBendem Wasser.
• Um eine verstopfte Spritzduse zu reinigen, benutzen Sie eine Nadel zum DurchsfoBen der Spritzduse.
• Füllen Sie den Drucksprüher mit Wasser und ggfs. einem Reinigungs zusammen und sprehen Sie den Behälter leer.
• Reinigen Sie die Oberflächen mit einem angefeuchteten Tuch.
• Düssen und andere Kleinteile nie mit dem Mund ausblasen.

- Sprühschlauch und Steigrohr reinigen

Um die Teile zu reinigen, gehen Sie vor wie folgt:

• Losen Sie die Überwurfmutter des Spruhschlauchs (9) am Behälter.

• Ziehen Sie das Steigrohr (11) aus dem Behälter (6).

• Reinigen Sie den Spruhschlauch, das Steigrohr (11) und den Filter (12) unter flieBendem Wasser.

• Nach dem Reinigen stecken Sie das Steigrohr wieder in die davon vorgesehene Öffnung des Behalters.

• Drehen Sie die Überwurfmutter handfest an.

- Ventil reinigen

• Bei Bedarf die Schraubkappe (10) der Ventilfeder entfern, die Feder entnehmen, reinigen und wieder ein setzen. Schraubkappe handfest anziehen.

- Drucksprüher lagern

• Bevor Sie den Drucksprüher lagern, reinigen Sie diesen.
• Entfernen Sie eventuell vorhandene Restmengen von Spritzmitteln aus dem Behälter und den Leitungen.
• Lassen Sie alle Teile gut trocknen
  Lagern Sie die den Drucksprüher bei 0^ - 40^ an einem trockenen, staubfrei den Ort.
• Drucksprüher vor Frost schützen und frostfrei lagern.

Störungen beseitigen

Sollten die unter aufgeführten Maßnahmen nicht zum Erfolg führen, be-nachrichtigen Sie den Hersteller.

= Störung

= Moggliche Ursache
0 = Abhilfe

Im Behalter baut sich kein Druck auf.

Die Pumpe ist nicht fest geschraubt.
Schrauben Sie die Pumpe fest ein.

Der Dichtungsring der Pumpe ist nicht geschmiert.
Fetten Sie den Dichtungsring der Pumpe.

Spritzduse spreht nicht.

Kein Druck vorhanden.
Bauen Sie Druck auf mit der Pumpe.

Die Spritzdüse ist verstopf.
Reinigen Sie die Spritzduse.

Kein Spritzmittel im Behälter.
Fullen Sie Spritzmittel ein.

Filter (12) ist verstopf.
Reinigen Sie den Filter.

Entsorgung

Erkundigen Sie sich in Ihrer

Stadt- oder Gemeinde -verwaltung nach den

Recycling-Möglichkeiten

oder einer umwelt- und

sachgerechten Entsorgung

des Drucksprühers.

Entsorgen Sie das Gerät und anfallende Verpackungsmaterialien entsprechend der am Einsatzzort geltenden Vorschriften.

Drucksprüher 5l

Reparatur-/Ersatzteilliste

Baujahr: 2016

Inserat: 06/2016

- Teilebeschreibung

1 Handgriff des Spritzrohrs
2 Auslösehebel
3 Handgriff der Pumpe
5 Trageriemen, verstellbar
6 Behälter
7 Spritzdüse, verstellbar und einstellbar
8 Spritzrohr
9 Spruhschlauch
10 Schraubkappe Ventilfeder
11 Steigrohr
12 Filter
13 Manometer

Für die Reparatur-/Ersatzteilbestellung wenden Sie sichitte an den im Servic angegebenen Kundenservice.

Introduction

Abraham Diederichs GmbH & Co. oHG

Kundenservice

Oberkamper Strasse 39

Warenannahme Tor 1

D-42349 Wuppertal

E-Mail: [e-mail]

Copyright

Nachdruck oder Vervielfaltigung - auch aus -zugs weise - nur mit Genehmigung der

Abraham Diederichs

GmbH & Co oHG

Oberkamper Str. 37 - 39

D-42349 Wuppertal

Germany

2015/2016

These Druckschrift einschließlich aller ihrer

Teile ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen

Grenzen des Urheberrechtsgesetzes ist

ohne Zustim mung der Abraham Diederichs

GmbH & Co oHG unzu lassig und strafbar.

Das gilt insbesondere für Vervielfaltigungen,

Übersetzungen, Mikroverfilmungen und die

Ein speisung und Verarbeitung in elektronischen

Systemen.

IAN 271130

Art.-Nr.: 9934541
