GEBRUIKSAANWIJZING HG01829 FLORABEST

Bedienings- en veiligheidsinstructies

FR BE

Doelmatig gebruik.. 20

Onderdelenbeschrijving.. 20

Veiligheidsinstructies.. 21

Algemene veiligheidsinstructies.. 21

Vór de ingebruikname.

Ingebruikname.. 23

Spuibuis monteren.. 23

Reservoir van de drukspuit vullen.. 23

Bedrijsdruk genereren.. 23

Sproeien.. 23

Reiniging en onderhoud

Druksprit reinigen.. 24

Zuigslang en stijgbuis reinigen.. 24

Druksproeier opbergen.. 24

Storingen oplossen.. 24

Verwijdering.. 25

Garantie.. 25

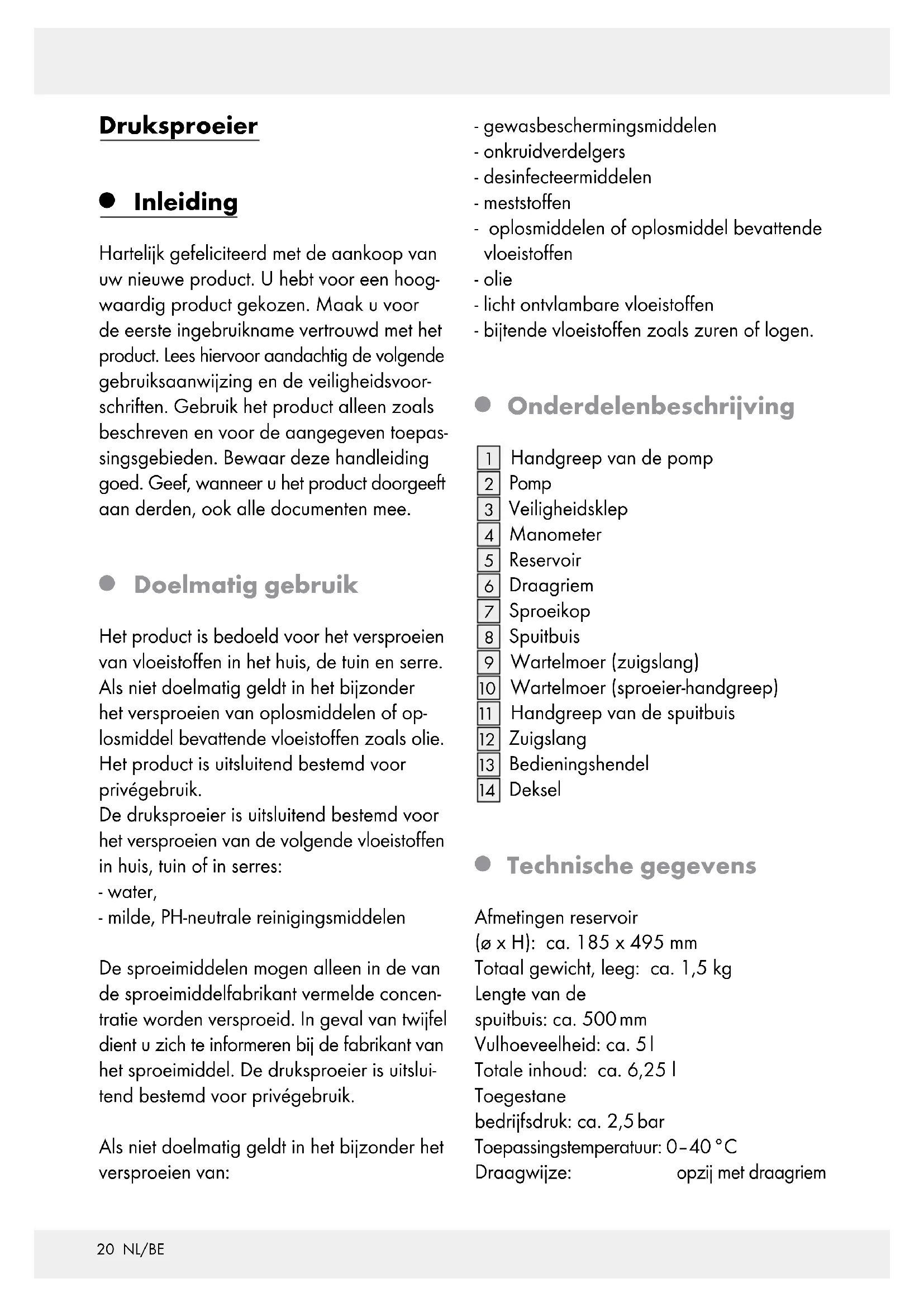

Druksproeier

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoar aandachtig de volgende gebruiksaanwijzing en de verilgheidsvoorschriften. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar deze handleiding goed. Geef, wanner u het product doorgeeft aan derden, ook alle documenten mee.

Doelmatig gebruik

Het product is bedoeld voor het versproeien van vloeistoffen in hetuis, de tuin en serre. Als Niet doelmatig geldt in het bijzonder het versproeien van oplosmiddelen of oplosmiddel bevattende vloeistoffen zoals olie. Het product is uitsluitend bestemd voor privilegebruik.

De druksproeier is uitsluitend bestemd voor het versproeien van de volgende vloeistoffen in扣除, tuin of in serres:

-water,
- milde, PH-neutrale reinigingsmiddelen

De spreimiddelen mogen alleen in de van de spreimiddelfabrikant vermelde concentratie worden versproeid. In geval van twijfel dient u zich te informeren bij de fabrikant van het spreimiddel. De druksproeier isuitsluitend bestemd voor privégebruik.

Als nicht doelmatig geldt in het bijzonder het versproeien van:

-gewasbeschermingsmiddelen
- onkruidverdelgers
- desinfecteermiddelen
- meststoffen
- oplosmiddelen of oplosmiddel bevattende vloeistoffen
- olie
-licht ontvlambare vloeistoffen
- bijtende vloeistoffen zoals zuren of logen.

- Onderdelenbeschrijving

Handgreep van de pomp
2 Pomp
3 Veiligheidsklep
4 Manometer
5 Reservoir
6 Draagriem
7 Sproeikop
8 Spuitbuis
9 Wartelmoer (zuigslang)
10 Wartelmoer (sproeier-handgreep)
11 Handgreep van de spuitbuis
12 Zuigslang
Bedieningshendel
14 Deksel

Vulhoeveelheid: ca. 51

Totale inhoud: ca. 6,25 I

Toegestane

bedrijfsdruk: ca. 2,5 bar

Toepassingtemperatuur: 0 - 40^

Draagwijze: opzij met draagriem

Volumestroom: spuitstraal: max. 0,75 l/min
sproeinevel: max. 0,70 l/mi
kegelstraal: max. 1,75 l/min
sproeistraal: max. 1,0 l/min

Leveringsomvang

1 druksproeier
1 spuitbuis
1 draagriem
1 slang
1 gebruiksaanwijzing

Veiligheidsinstructies

- Algemene vigilheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

Kinderen of Personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat Niet zonder toezicht of voorafGaande instructie door een voor hun veiligheid verantwoordelijke person gebruiken. Op kinderen dient toezicht te worden gehonden om te voorkomen dat ze met het apparaat spelen.

VOORLETSE! Er bestaat gevaar op verwonding van de huid door contact met het spreimiddel. Draagijdens het versproeien geschikte veiligheidskleding, handschoenen en ademmaskers.

WAARSCHUWING! Voer geen reparations of veranderingen uit aan de druksproeier. Verander of repareer geen componenten.

Reinig uw handen en uw gezicht na het sproeien.

VOORZICHTIG! EXPLO

SIEGEVAAR! Stel het apparaat (leeg of gevuld) Niet

bloot aan directe zonnestraling.

Neem altijd de desbetreffende fabrieks-informatie in acht als u sproei-oplossingen mengt en ermee werkt.
Laat voor het openen van het reservoir altijd de resterende druk ut het reservoir ontwijken door aan de veiligheidsklept te trekken (afb. C).
Nooit gegen de wind in, in water of drinkwaterbronnen spreieren.
Laat na ieder gebruik de resterende druk ontsnappen.
Draai nooit het veiligheidsventiel los en verwijder het Niet.

Verklaring van de symbolen:

5-l-drukspuit

Max. vulhoeveelheid: ca. 5 liter resp. 1,32 gal
Inhoud van de houder: ca. 6,25 liter c.q. 1,65 gal

Toegestanebedrijfsdruk: max. ca. 2,5 bar

Geen bijtende stoffen gebruiken!

Sproei nooit op elektrische apparaten, kabels en leidingen.

Sproei nooit op Personen!

Sproei nooit op dieren!

Sproei alleen op planten!

Gebruik het product nicht om te drinken!

Laat de druksproeier nicht in de zon staan. Er bestaat explosiegevaar!

Uit de buurt houden van open vuur en warmtebronnen. Houlders goed sluiten; beveiligd gegen brand opbergen! Geen Licht ontvlambare vloeistoffen gebruiken!

Spuitstraal: volumestroom tot max. 0,75 l/min. bij max. 2,5 bar!

Sproeinevel: volumestroom tot max. 0,70 l/min. bij max. 2,5 bar!

Kegelstraal: volumestroom tot max. 1,75 l/min. bij max. 2,5 bar!

Sproeistraal: volumestroom tot max. 1,01/min. bij max. 2,5 bar!

Opbergen bij 0^ - 40^ op een droge, stofvrije plek.

Houd tijdens het pompen de manometer altijd in acht, om de bedrijfsdruk te controeren.

Draag geschichte veiligheidskleding, handschoenen of een masker.

Lees de handleiding voor het eerste gebruik zorgvuldig door.

Vóör de ingebruikname

VOORZICHTIG! Veilige werking controeren! Controller de drukspuit voir ieder gebruik op zichbare schade en een veilige werking. Voer hiervoor de onderstaand beschreiben controles UIT.

Controleer de houder 5, de zuigslang 12 en de draagriem 6 op zichbare beschadigungen.
□ Controller de slangaansluitingen op correcte montage.
□ Controller de buisaansluitingen op correcte montage.
Pomp de lege drukspuit op tot ca. 1 bar. De druk mag binnen 30 minutes nicht meer dan ca. 0,5 bar davon.
Pomp de drukspuit op tot ca. 2 bar.
Trek de veiligheidsklep 3 tot aan de aanslag maar boven. De druk moet hoebaar ontwijken.

Ingebruikname

Spuitbuis monteren (afb. B-D)

Draai de wartelmoer 10 gegen de klok in los van de handgreep 11 Steek de spuitbuis 8 tot aan de aanslag in de handgreep 11.
Bevestig het spuitmondstuk 7 aan de spuitbuis 8.
Draai de wartelmoer 10 rechtsom vast.
Verbind de slang 12 door de wartelmoer 9 aan het reservoir 5 en de spuitbuishandgreep 11 vast te draaien.

- Reservoir van de drukspuit vullen (afb. D)

Opmerking: controller voor het gebruik de onberispelijke toestand van de product.

Draai de handgreep van de pomp 1
haar beneden en draai hem gegen de klok in.

Opmerking:trek de veiligheidsklep 3 omhoog voordat u het reservoir opent om de nog voorhanden druk ut het reservoir 5 af te tappen.

Trek de pomp 2 uithet reservoir5.
Vul nu het reservoir.

Opmerking: vul de tank slechts met de voor de toepassing vereiste hoeveelheid vloeistof (niet meer dan 5 liter).

Plaats de pomp 2 weer terug in het reservoir 5 en draai de handgreep van de pomp 1 tot aan de aanslag met de klok mee.

Bedrijfsdruk genereren

Beweeg de handgreep van de pomp 1 omhoog en omlaag totdat de drukspuit maximaal tot aan de geoorloofde bedrijfsdruk van 2,5 bar is opgeprompt. Neem hiervoor tijdens het pompen de manometer 4 inRCT.
Opmerking: als de luchtdruk in het reservoir 2,5 bar heeft bereikt, worden de druk automatisch via de veiligheids-klep afgevoerd.
Druk de handgreep van de pomp 1
aar beneden in de uitsparingen.
Neem nu de spuitbuis 8uit de houder.

Sproeien

Hang de drukspuit met de draagriem over de schouder.

Opmerking: waarborg dat de drukspuit zich alkijd in verticale positie bevindt. Alleen dan is een optimale werkung mogelijk.

Houd de spuitbuis vast aan de handgreep 11 en richt de verstelbare sproeikop 7 bijv. op een plant.
Druk op de bedieningshendel om het spreiprocess te beginnen.
Laat de bedieningshendel [13]los om het spreepiaproces te beeindigen.

Opmerking: als de druk in het reservoir [5] Niet meer hoop genoeg is om te spreieen, pomp t u het reservoir [5] wee er op tot de maximaal geoorloofde bedrijsdruk van 2,5 bar. U kunt de werkdruk aan de hand van de manometer [4] controlleren (zie "Bedrijsdruk genereren").

Trek de veiligheidsklep 3 omhoog om de nog voorhanden druk uith het reservoir 5 af te voeren.

Reiniging en onderhoud

Blaas de mondstukken nicht met de mond vrij, mochten diese verstopt zich.

Opmerking: reinig de drukspuit na ieder gebruik! Maak de fles na ieder gebruik leeg.

Druksprit reinigen

Demonteer de sproeikop 7
Reinig de spreiekop 7 onder stromend water.
Gebruik een naald om door de spreiekop 7 te steken wanneer de spreiekop 7 verstopt is.
Spoel de drukspuit en de leidingen uit met water.
Reinig de oppervlakken met een vochtige doek.

Zuigslang en stijgbuis reinigen

Om de onderdelen te reinigen dient u als volgt te werk te gaan:

Maak de wartelmoer van de zuigslang 12 los van de greep 11 en de slangaansluiting op het deksel 14.
Open de schroefverbinding van het deksel [14] en trek de stijgbuis eruit.
Reinig de zuigslang 12 en de stigbuis onder stromend water.
Steek de stijgbuis na de reiniging weer in de waarvoor bedoelde opening van het deksel en schroef deze weeer op het reservoir 5.
Bevestig de zuigslang 12 weer aan de slangaansluiting op het deksel 14 en aan de handgreep 11 van de spuitbuis.
Draai de wartelmoer stevig vast.

- Druksproeier opbergen

Laat na gebruik de eventueel aanwezige restdruk in de houder ontsnappen. Trek hiervoordekop van hetveiligheidsventiel omhoog,totdatu geen gesismeerhoort.
Reinig het apparaat grondig en LAST het drogen,voordat u het tijdens de winter opbergt.Zo voorkomt u beschadigingen door vorst.
Voordat u de drukspuit gedurende een langereperiodebewaart,dientuhemdeze te reinigen.
Verwijder eventueel voorhanden restvloeistof van spuitmiddelen uit het reservoir en en de leidingen.
Bewaar de drukspuit op een droge, stofvrije plaats.

Storingen oplossen

Mochten de beneden genoemde maatregelen nicht tot een succes leiden, dient u contact op te nemen met de fabrikant.

= Storing

= Mogelijkeoorzaak

Er bouwt geen druk op in het reservoir.

De pomp is nicht stevig vastgedraaid.
Draai de pomp stevig vast.
De afdichting van de pomp is nicht gesmeerd.
Vet de dichstring van de pomp in.

- Spuitmondstuk spreoit nicht.

De druk ontbreekt.
Bouw de druk op met behulp van de pomp.

Het spuitmondstuk is verstopt.
Reinig het spuitmondstuk.
Geen spuitmiddel in het reservoir.
Vul spuitmiddel in het reservoir.
De filter is verstopt.
Reinig de filter.

Verwijdering

De verpakking bestaatuit milieuvriendelijke grondstoffen die U via deplaatselijke recyclecontainers kunt afvoeren.

Informatie over de möglichkheden om hetuitgediende artikel na gebruik af te voeren,verstrekt uw gemeentelijke overheid.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt urechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop.Bewaar de originele kassabon alstublieft.Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een material- of productie-. fout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepaereerd of verrangen. Deze garantie komt te vervallen als het product beschadigd worden, nicht correct gebruikt of onderhoden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan brekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zijn van glas.
