TCES 475 - Barbecue TOP CRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à colonne en acier
Modèle	TCES 475
Marque	TOP CRAFT
Combustible	Charbon de bois ou briquettes
Capacité de la cuve	13 litres
Réglage de la hauteur de grille	4 positions
Système d'aération	Plateau d'aération rotatif
Élimination des cendres	Levier d'élimination des cendres
Matériau	Acier fin
Utilisation	Extérieur uniquement
Distance de sécurité	1,5 à 2 mètres des matériaux inflammables
Accessoires inclus	Grille de cuisson, grille à charbon, contrevent, collecteur de cendres
Garantie	2 ans
Service après-vente	V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Merignac

FOIRE AUX QUESTIONS - TCES 475 TOP CRAFT

Comment assembler le barbecue TCES 475 ?

Le montage se fait en plusieurs étapes : fixez le plateau d'aération (13) sur la colonne (6), vissez les deux colonnes (5) et (6) avec des vis M4x8, montez l'ensemble sur la base (7) avec des vis et écrous à oreilles, puis fixez la cuve à charbon (4) sur le dessus. Utilisez une clé à fourche SW 7+8. Retirez la feuille de protection PE avant l'assemblage.

Comment allumer le barbecue correctement ?

Placez le barbecue sur une surface plane. Ouvrez le plateau d'aération (13) et fermez le levier d'élimination des cendres (8). Utilisez une briquette d'allumage ou un liquide d'allumage (pas d'alcool à griller). Allumez la briquette, empilez le charbon en pyramide sur la grille à charbon. Attendez 15-20 minutes jusqu'à l'apparition de cendres blanches, puis répartissez la braise. Placez la grille graissée et commencez à griller.

Quelles précautions de sécurité dois-je prendre ?

Utilisez le barbecue uniquement en extérieur, loin des matériaux inflammables (distance de 1,5 à 2 m). Ne le transportez pas chaud. Portez des gants de protection. Tenez les enfants et animaux éloignés. N'utilisez jamais d'alcool à griller, essence ou liquides similaires pour l'allumage.

Comment nettoyer le barbecue après utilisation ?

Attendez que le barbecue soit complètement refroidi. Ouvrez le levier d'élimination des cendres (8) et inclinez-le au-dessus d'un récipient pour vider les cendres par l'ouverture de fond de la base (7). Nettoyez les grilles avec une brosse métallique. Ne jamais nettoyer lorsque le barbecue est chaud.

Comment régler la hauteur de la grille ?

La grille (2) dispose de quatre crans de réglage en hauteur. Introduisez l'ergot arrière dans l'ouverture du contrevent et placez-la à la hauteur souhaitée dans les ouvertures du contrevent à l'aide de l'étrier latéral. Cela permet de contrôler la distance entre la grille et la braise.

Quel type de combustible utiliser ?

Utilisez exclusivement du charbon de bois ou des briquettes à griller. Pour l'allumage, employez des briquettes d'allumage ou des allumes-feux adaptés. N'utilisez pas d'alcool à griller, essence ou autres liquides inflammables.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès du service après-vente V.B.P. Distribution, situé au 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Merignac. La garantie de 2 ans couvre les défauts de matériel et de fabrication.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériel, de fonctionnement et de fabrication. Les pièces de rechange et la main-d'œuvre sont gratuites pendant cette période. Les dommages ultérieurs ne sont pas pris en charge.

Puis-je utiliser le barbecue en intérieur ?

Non, le barbecue est conçu uniquement pour l'extérieur. Ne l'utilisez jamais dans des locaux fermés ou couverts en raison des risques d'incendie et d'intoxication au monoxyde de carbone.

Comment vidanger les cendres ?

Assurez-vous que le charbon soit complètement refroidi. Ouvrez le levier d'élimination des cendres (8) et inclinez le barbecue au-dessus d'un récipient. Les cendres tombent par l'ouverture de fond de la base (7) dans le collecteur de cendres (14). Utilisez des gants pour éviter les brûlures.

MODE D'EMPLOI TCES 475 TOP CRAFT

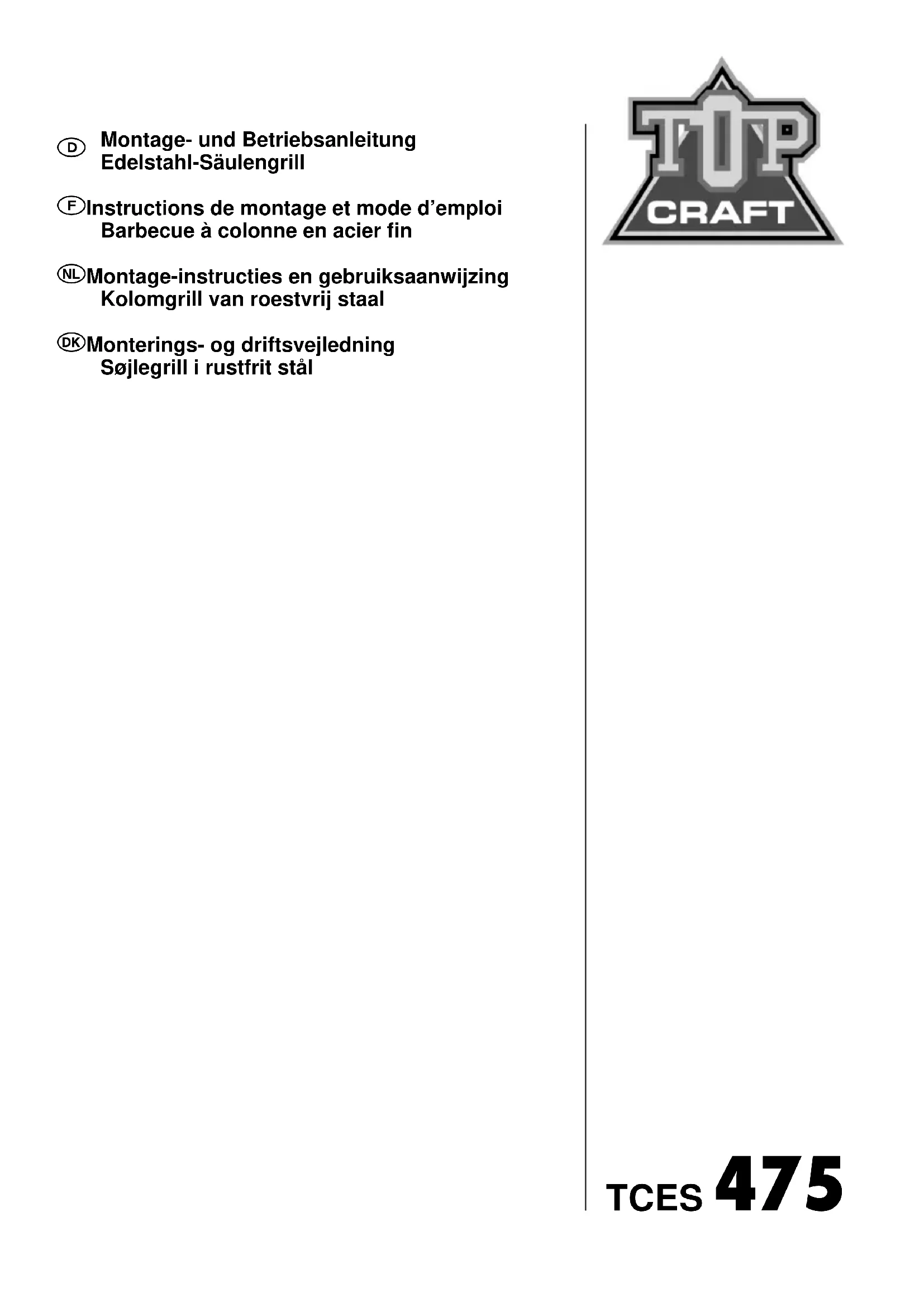

F Instructions de montage et mode d'emploi Barbecue à colonne en acier fin

Avant d'assembler le barbecue, lisez attentivement le mode d'emploi et les instructions de montage et de sécurité.

Le montage est relativement facile et peut être exécuté sans connaissances particulières. Comme outil vous avez besoin d'une clé à fourche SW 7 + 8.

Note:

Avant d'assembler les pièces individuelles, il faut absolument retirer la feuille de protection PE. Ne chauffez pas votre barbecue, si la feuille de protection se trouve encore sur les pièces.

Retirez également les deux tuyaux de protection de la grille.

1. Consignes de sécurité:

●Avant de commencer à griller, placez le barbecue sur une surface plane et solide.
●Gardez une distance de 1,5 à 2 m par rapport aux pièces et matériaux inflammables.
- Le barbecue est uniquement conçu pour l'utilisation à l'extérieur. Ne grillez pas dans des locaux fermés ou couverts.
●Ne transportez pas le barbecue lorsqu'il est encore chaud.
●Le barbecue devient très brûlant à divers endroits; pour cette raison, utilisez des gants.
●Tenez les enfants et les animaux domestiques éloignés du barbecue chaud.

Attention!

N'utilisez pas d'alcool à griller, d'essence ou de liquides semblables pour allumer ou entretenir le feu du barbecue.

Utilisez exclusivement des briquettes d'allumage ou allumes-feu pour allumer le barbecue.

N'employez comme combustible que du charbon de bois à griller ou des briquettes à griller.

2. Montage

●Fixez le plateau d'aération (13) sur l'extérieur de la colonne (6).
●Passez le bouton rotatif (12) par le trou au centre du plateau d'aération (13).
●Bloquez le plateau d'aération (13) à l'aide d'un écrou à six pans (14).
- Introduisez à présent le plateau d'aération préassemblé (13) dans l'alésage central de la colonne (6).
-Ensuite, faites glisser le ressort poussoir (15) sur la tubulure filetée dirigée vers l'intérieur.

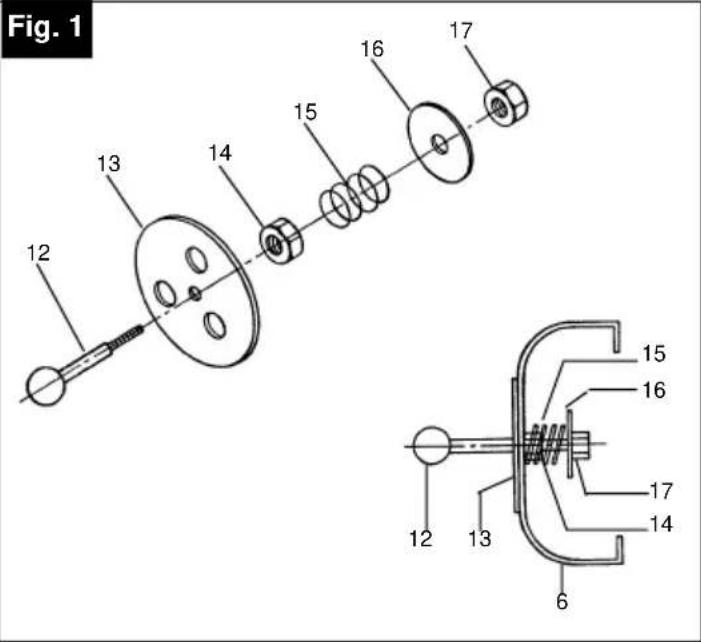

●Maintenant, mettez le disque de pression (16) en place et bloquez-le à l'aide de l'écrou indesserrable (17) - fig. 1. Vous pouvez régler la pression d'application du plateau d'aération sur la colonne en vissant l'écrou indesserrable (17) plus ou moins à fond.

Fig. 1 12 13 14 15 16 17 15 16 17 14 12 13 6

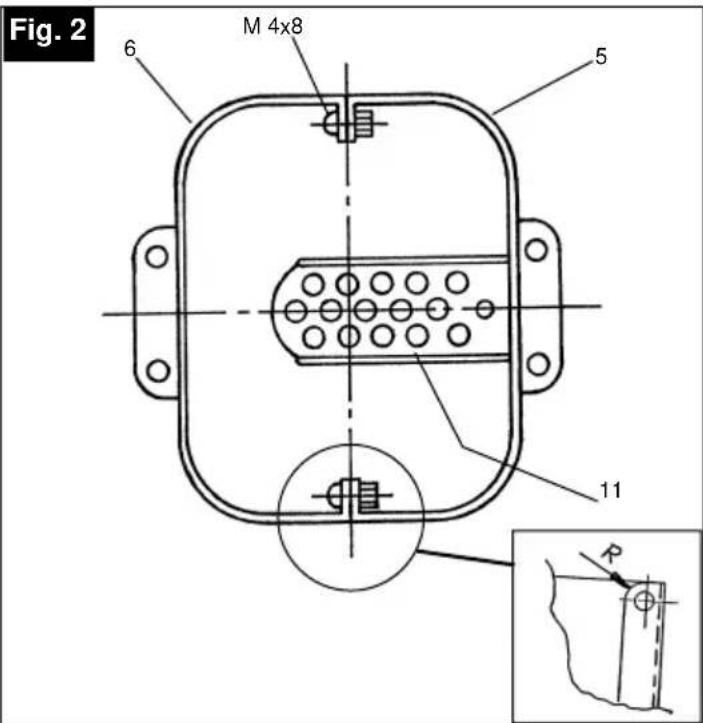

• Vissez maintenant les deux colonnes (5) + (6) à l'aide des vis à six pans et des écrous à six pans (M 4x8) - Fig. 2.
  ●La cuve d'allumage (11) préassemblée à la colonne arrière, se trouve toujours en haut. Montez les deux pièces de colonnes (5+6) de sorte que les arêtes arrondies (R) des pattes de vissage se rencontrent. Les pattes de vissage sont anguleuses sur la partie inférieure des pièces de colonnes.

Fig. 2 M 4x8 6 5 11 R

●Maintenant, montez la colonne assemblée sur la base (7) à l'aide des vis et écrous à oreilles.

- Le collecteur de cendres (14) doit être fixé à l'aide des deux vis arrières de la colonne. Pour ce faire, placez le collecteur de cendres (14) par le bas entre la base et les écrous à oreilles.

- Note: Avant d'assembler les composants individuels, il faut absolument retirer la pellicule de protection PE pour éviter toute odeur lors de la première mise en service. Ne chauffez le barbecue qu'après avoir retiré la feuille de protection ! Retirez également les tuyaux de protection de la grille.

Faites attention à ce que le plateau d'aération (13) et le levier d'élimination des cendres (8) se trouvent bien sur le devant, du côté de l'utilisateur.

Mettez les vis de haut en bas de sorte que les écrous à oreilles soient situés au-dessous de la base (7).

●Fixez la cuve à charbon (4) sur la partie supérieure de la colonne à l'aide de vis et d'écrous. Pour ce faire, passez les vis par le haut à travers la cuve à charbon et vissez-les à l'extérieur à l'aide des écrous à oreilles.

Attention!

Montez la cuve à charbon sur la colonne de telle manière que la languette à tôle à l'intérieur de la cuve à charbon se trouve en arrière, vu du côté de l'utilisateur.

- Placez le contrevent (1) dans la cuve à charbon (4). Dans ce but, mettez la petite fente inférieure du contrevent sur la languette à tôle et pressez le contrevent vers le bas dans les deux fentes de support, à gauche et à droite de la cuve à charbon. Les deux noppes du contrevent doivent s'enclencher sur l'arête des fentes de support de la cuve à charbon (4).

- Placez la grille à charbon (3) dans l'ouverture de la cuve à charbon (4) de sorte que l'arête courbée des fentes soit dirigée vers le haut.

- Introduisez l'ergot arrière de la grille (2) dans l'ouverture du contrevent et placez-la au centre dans les ouvertures du contrevent à l'aide de l'étrier dépassant à gauche et à droite. Vous disposez de quatre possibilités de réglage en hauteur de la grille.

3. Instructions relatives à l'allumage:

- Utilisez uniquement des produits de qualité tels que charbons de bois, briquettes à griller et allumes-feu etc. Mettez en position de

fermeture le levier d'élimination des cendres (8) et ouvrez le plateau d'aération (13) pour obtenir une meilleure ventilation.

- Mettez une briquette d'allumage dans la cuve et allumez-la. Placez la grille (3) au-dessus du cube d'allumage en combustion dans la cuve à charbon (4) à l'aide des couverts à grill.

Attention! Risque de brûlures!

• Empilez le charbon de bois et/ou les briquettes sur la grille à charbon de fond en pyramide. Au lieu d'utiliser des briquettes d'allumage, vous pouvez également verser un liquide d'allumage sur la pyramide de charbon de bois.
  ●Au bout d'env. 15 à 20 minutes, vous voyez des cendres blanches sur le matériau à allumer. A présent, la braise optimale est atteinte et vous pouvez régulièrement répartir le matériau à allumer dans le réservoir de combustible. Fermez le plateau d'aération (13) le cas échéant.
• Ceci empêche que le charbon de bois ne brûle trop rapidement.
• Mettez la grille (2) préalablement graissée en place et commencez à griller.
• Pour nettoyer le barbecue, maintenez-le au-dessus d'un récipient, ouvrez le levier d'élimination des cendres (8) et vidangez la colonne par l'ouverture de fond de la base (7). A cet effet, inclinez le barbecue pour que les cendres puissent sortir du collecteur de cendres.
  ●La capacité de la cuve à charbon est de 13 litres.

Attention!

Vidangez seulement lorsque le charbon de bois est complètement refroidi.

NL

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

DK GARANTIBEVIS

⑤ V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
