Type de produit	Support mural pour enceinte
Marque	Sanus
Modèle	WSWMU2
Poids maximal supporté	4,53 kg (10 lbs)
Matériau	Acier
Compatibilité	Enceintes avec fixation adaptée
Méthodes d'installation	Cloisons sèches (ép. min. 12,7 mm), montants bois (38x89 mm min.), béton plein (ép. min. 203 mm) ou bloc de béton
Contenu de l'emballage	Plaque murale, supports de haut-parleur, vis, chevilles, embout de finition
Outils requis	Perceuse, niveau à bulle, tournevis, clé à molette (non fournis)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas dépasser la charge maximale. Le mur doit supporter 5 fois le poids total.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service clientèle.
Informations générales	Conçu pour une installation facile. Consulter la notice complète.

FOIRE AUX QUESTIONS - WSWMU2 SANUS

Comment installer le support Sanus WSWMU2 ?

Suivez les étapes de la notice : fixez la plaque murale au mur selon le type de mur (cloison sèche, montant bois ou béton), puis fixez le support sur l'enceinte et faites glisser l'ensemble sur la plaque.

Quel est le poids maximal supporté ?

Le poids maximal supporté est de 4,53 kg (10 lbs).

Quels types de murs conviennent ?

Le support peut être installé sur cloison sèche (épaisseur min. 12,7 mm), montants en bois (51x102 mm nominaux) ou béton plein (épaisseur min. 203 mm) / bloc de béton.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'un tournevis et d'une clé à molette. Les outils ne sont pas fournis.

Le support est-il compatible avec toutes les enceintes ?

Il est compatible avec les enceintes disposant d'une fixation adaptée (trous de montage). Vérifiez les spécifications de votre enceinte.

Comment régler l'inclinaison de l'enceinte ?

L'enceinte peut être installée avec le côté croît vers le haut ou en position inversée selon les besoins. Consultez les instructions de réglage page 14.

Y a-t-il des précautions de sécurité à respecter ?

Ne dépassez pas la charge maximale et assurez-vous que le mur peut supporter 5 fois le poids total de l'enceinte et du support. Serrez bien les vis de la plaque murale.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service clientèle de Sanus, pas le détaillant. N'utilisez pas de pièces endommagées.

Peut-on peindre le support ?

La notice ne mentionne pas la peinture. Il est déconseillé de peindre le support car cela pourrait affecter le fonctionnement ou la sécurité.

Comment retirer l'enceinte du support ?

Faites glisser l'ensemble haut-parleur/support mural vers le haut ou le bas pour le déverrouiller de la plaque murale, puis retirez-le délicatement.

MODE D'EMPLOI WSWMU2 SANUS

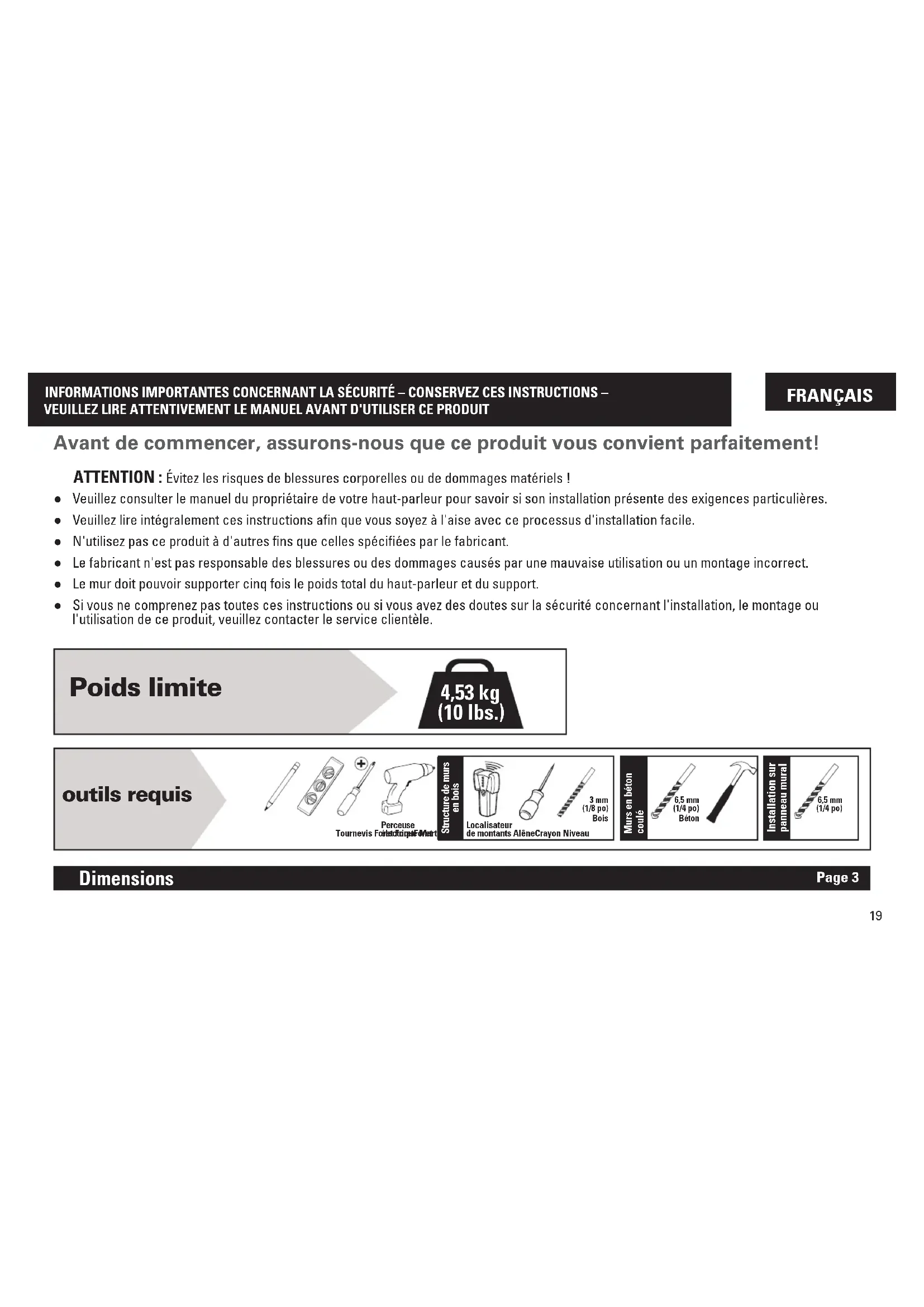

Avant de commencer, assurons-nous que ce produit vous convient parfaitement!

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels!

Veuillez consulter le manuel du propriete de votre haut-parleur pour savoir si son installation presente des exigences particulieres.
- Veuillez dire intégralement ces instructions afin que vous soyez à l'aise avec ce processus d'installation facile.
- N'utilisez pas ce produit à d'autres fins que celles spécifiées par le fabricant.
Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.
- Le mur doit pouvoir supporter cinq fois le poids total du haut-parleur et du support.
Si you ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité concernant l'installation, le montage ou l'utilisation de ce produit, veuillez contacter le service clientèle.

Poids limite

4,53 kg (10 lbs.)

outils requis

Pièces et quincaillerie fournies Page 4

A VERTISSEMENT: Ce produit contient de petites pieces qui peuvent représentier un risque d'etouffement si elles sont avalées.

Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune piece et qu'elles ne sont pas endommagées. Si une piece est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilise jamais de pieces endommagées!

REMARQUE: Les pièces fournies ne doivent pas nécessairement être toutes utilisées..

Les quantités illustrées correspondant à un seul support de haut-parleur.

ETAPE 1A

Fixation de la plaque murale au mur

Option panneau mural

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels!

Page 6

L'epaisur du revetement de cloison seche ne doit pas etre inférieur a 12,7 mm (1/2 po).

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Les deux vis 02 DOIVENT ETRE serrees fermement afin d'eviter tout mouvement non souhaite de la plaque murale 01 Assurez-vous que la plaque murale est correctement fixe au mur avant de passer a l'étape suivante.

ETAPE 1B

Fixation de la plaque murale au mur

Option montants en bois

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels!

Page 8

L'epaisseur du revetement de cloison sèche ne doit pas excéder 16 mm (5/8 po)
Taille minimum des montants en bois : nominale 51 × 102 ~mm (2 x 4 po), réelle 38 × 89 ~mm (1½ x 3½ po)
Le centre des montants doit être vérifié

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Les deux vis 02 DOIVENT ETRE serrées fermement afin d'éviter tout mouvement non souhaïte de la plaque murale 01. Assurez-vous que la plaque murale est correctement fixée au mur avant de passer à l'étape

ETAPE 1C

Fixation de la plaque murale au mur

béton plein ou bloc de béton

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels!

Page 10

Montez la plaque murale 01 directement sur la surface de beton
- Epaisseur minimale du beton solide: 203 mm (8 po)
Dimension minimale du bloc de beton: 203 × 203 × 406 mm ( 8 × 8 × 16 po )
ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Les deux vis 02 DOIVENT ETRE serries fermement afin d'eviter tout mouvement non souhaite de la plaque murale 01 Assurez-vous que la plaque murale est correctement fixe au mur avant de passer à l'étape suivante.

FRANÇAIS

Fixation du support mural sur le haut-parleurÉTAPE 2

REMARQUE: Le haut-parleur peut etre instalé de sorte que le cote croit soit vers le haut a ou en position inversée b, selon les besoins.

Montage de l'ensemble sur la plaque muraleÉTAPE 3

1. Faites passer le cordon d'alimentation du haut-parleur
2. Faites glisser l'ensemble haut-parleur/support mural sur la plaque murale
3. Faites glisser l'embout 10 sur le support 04 pour finir l'assemblage.

Réglages Page 14
