Producttype	Wandmontage voor luidspreker
Merk	Sanus
Model	WSWMU2
Maximaal draagvermogen	4,53 kg (10 lbs)
Materiaal	Staal
Compatibiliteit	Luidsprekers met geschikte bevestiging
Installatiemethoden	Gipsplaten (min. dikte 12,7 mm), houten stijlen (min. 38x89 mm), massief beton (min. dikte 203 mm) of betonblok
Inhoud van de verpakking	Muurplaat, luidsprekerbeugels, schroeven, pluggen, afwerkingsdop
Benodigde gereedschappen	Boor, waterpas, schroevendraaier, verstelbare sleutel (niet inbegrepen)
Onderhoud en reiniging	Reinigen met een droge, zachte doek
Veiligheid	Overschrijd de maximale belasting niet. De muur moet 5 keer het totale gewicht kunnen dragen.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met de klantenservice.
Algemene informatie	Ontworpen voor eenvoudige installatie. Raadpleeg de volledige handleiding.

Veelgestelde vragen - WSWMU2 SANUS

Hoe installeer ik de Sanus WSWMU2-beugel?

Volg de stappen in de handleiding: bevestig de muurplaat aan de muur afhankelijk van het muurtype (gipsplaat, houten stijl of beton), bevestig vervolgens de beugel aan de luidspreker en schuif het geheel op de plaat.

Wat is het maximale draagvermogen?

Het maximale draagvermogen is 4,53 kg (10 lbs).

Welke muurtypen zijn geschikt?

De beugel kan worden geïnstalleerd op gipsplaat (min. dikte 12,7 mm), houten stijlen (nominaal 51x102 mm) of massief beton (min. dikte 203 mm) / betonblok.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boor, een waterpas, een schroevendraaier en een verstelbare sleutel nodig. Het gereedschap wordt niet meegeleverd.

Is de beugel compatibel met alle luidsprekers?

Het is compatibel met luidsprekers die beschikken over een geschikte bevestiging (montagegaten). Controleer de specificaties van uw luidspreker.

Hoe stel ik de hoek van de luidspreker in?

De luidspreker kan worden geïnstalleerd met de groeiende kant naar boven of in omgekeerde positie, afhankelijk van de behoeften. Raadpleeg de afstel instructies op pagina 14.

Zijn er veiligheidsmaatregelen om rekening mee te houden?

Overschrijd de maximale belasting niet en zorg ervoor dat de muur 5 keer het totale gewicht van de luidspreker en de beugel kan dragen. Draai de schroeven van de muurplaat goed vast.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice van Sanus, niet met de winkelier. Gebruik geen beschadigde onderdelen.

Kan de beugel worden geverfd?

De handleiding vermeldt het schilderen niet. Het wordt afgeraden om de beugel te verven, omdat dit de werking of veiligheid kan beïnvloeden.

Hoe verwijder ik de luidspreker van de beugel?

Schuif het geheel luidspreker/wandbeugel omhoog of omlaag om het van de muurplaat te ontgrendelen en verwijder het vervolgens voorzichtig.

GEBRUIKSAANWIJZING WSWMU2 SANUS

aannnnnne aannnnnne annnnnne
Perceuse Tournevis Foxteline/Fistert

Dimensions

Page 3

FRANCAIS

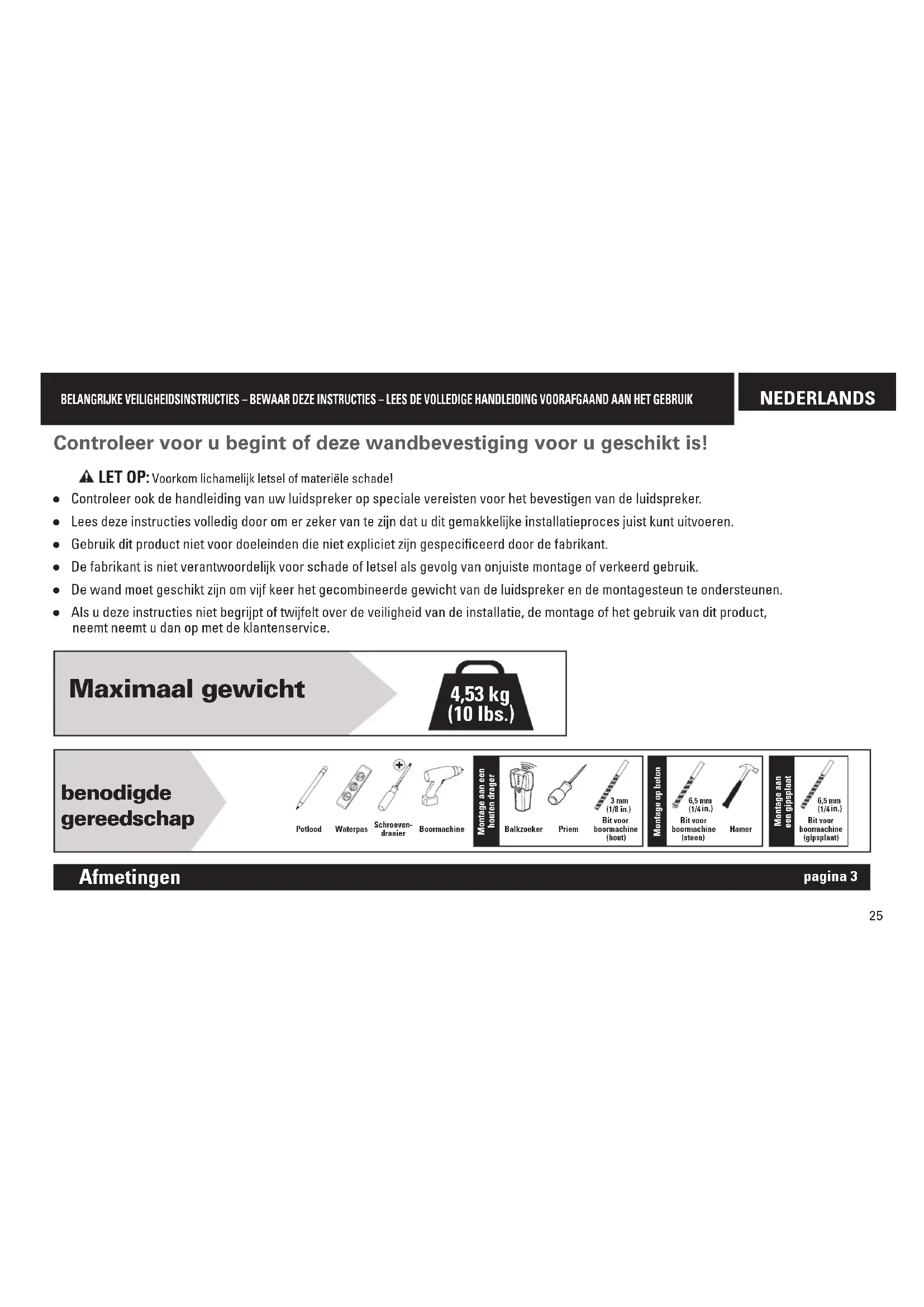

Controleer voor u begint of deze wandbevestiging voor u geschikt is!

A LET OP: Voorkom lichamelijk letsel of materiele schade!

• Controller ook de handleiding van uw luidspreker op speciale vereisten voor het bevestigen van de luidspreker.
  Lees deze instructies volledig door om er zeker van te zich dat u dit gemakkelijke installmentieproces juist kunt uitvoeren.
• Gebruik dit product Niet voor doeleinden die Niet expliciet zich gespecifieerd door de fabrikant.
• De fabrikant is Niet verantwoordelijk voor schade of letsel als gevolg van onjuiste montage of verkeerd gebruik.
• De wand moet geschikt bijn om vijf keer het gecombineerde gewicht van de luidspreker en de montagesteun te ondersteunen.
• Als u deze instructies nicht begrijpt of twijfelt over de veiligheid van de installmentie, de montage of het gebruik van dit product, neemt neemt u dan op met de klantenservice.

Maximaal gewicht

4,53 kg (10 lbs.)

benodigde gereedschap

aannnnae aae

aannnnnne aannnnnne

Afmetingen

pagina 3

NEDERLANDS

Bijgeleverde onderdelen en materialen pagina 4

WAARSCHUING: Dit product bevat kleine onderden die verstikkingsgevaar konnen opleveren als ze worden ingeslikt.

Controleer vór de montage of alle onderdelen onbeschadig aanwezig zijn. Mochten er onderdelen ontbreken of beschadig+zijn, breng het beschadigde item dan Niet terug waar de dealer, maar neem contact op met de klantenservice. Gebruik nooit beschadigde onderdelen!

OPMERKING: Niet alle bijgeleverde materialen zullen worden gebruikt.

De getoonde hoeveelheden zijn voor een luidspekerstandaard.

STAP 1A

De wandplaat aan de muur bevestigen

gipsplaat

agina 6

LET OP: Voorkom lichamelijk letsel of materiele schade!

Gipsplaten die de muur bedekken, mogen nicht dunner zichn dan 12,7 mm (1/2 in.).

A LET OP: Voorkom lichamelijk letsel of materiele schade! Beide schroeven 02 MOETEN stevig vastgezet zich zodat de wandplaat 01 nicht kan bewegen. Zorg ervoor dat wandplaat stevig aan de wand is bevestigd voordat u verder gaat met de volgende stap.

STAP 1B

De wandplaat aan de muur bevestigen

houtendragers

pagina 8

LET OP: Voorkom lichamelijk letsel of materièle schade!

Gipsplaten die de muur bedekken, mogen nicht dikker zichn dan 16 mm (5/8 in.)
Minimale grotte houten drager: nominaal 51 × 102 ~mm (2 x 4 in.), werkelijk 38 × 89 ~mm ( 112 × 312 in.)
- Het midden van de drager要去 worden gecontroleerd

A LET OP: Voorkom lichamelijk letsel of materiele schade! Beide schroeven 02 MOETEN stevig vastgezet zich zodat de wandplaat 01 nicht kan bewegen. Zorg ervoor dat wandplaat stevig aan de wand is bevestigd voordat u verder.gaat met de volgende stap.

STAP 1C

massief beton of betonblokkenDe

LET OP: Voorkom lichamelijk letsel of materielle schade!

• Bevestig de wandplaat01rechtstreeks op het betonnen oppervlak
  Minimale dikte massief beton: 203 mm (8 in.)
  Minimale groote betonblok: 203 × 203 × 406 ~mm (8 x 8 x 16 in.)
  A LET OP: Voorkom lichamelijk letsel of materiele schade! Beide schroeven 02 MOETEN stevig vastgezet zich zodat de wandplaat 01 nicht kan bewegen. Zorg ervoor dat wandplaat stevig aan de wand is bevestigd voordat u verder gaat met de volgende stap.

pageina 10

NEDERLANDS

De wandmontage aan de luidspreker bevestigenSTAP 2

pagina 12

OPMERKING: De luidspreker kan, afhankelijk van de behoefte,rechtop a of omgekeerd worden b gemonteerd.

1. Voer de voedingskabel door de buis
2. Schuif de luidspreker/wandmontage op de wandplaat 01
3. Schuif het beschemkapaje op de montage 04 om deze te voitooien.

Aanpassingen pagina 14

Om te verwijderen pagina 15

SVENSKA

VIKTIGA SÄKERHETSANVISNINGAR - SPARA DESSA ANVISNINGAR - LAS HELA BRUKSANVISNINGEN INNAN DU ANVANDER DENNA PRODUKT

aannnnnne aannnnnne
Hammare

rrrnnnne aannnne nnnnne
Borbit for trafiberplatta

Matt

sidan 3

SVENSKA
