| 产品类型 | 音箱壁挂支架 |
| 品牌 | Sanus |
| 型号 | WSWMU2 |
| 最大承重 | 4.53千克（10磅） |
| 材质 | 钢 |
| 兼容性 | 配有适用固定件的音箱 |
| 安装方法 | 干墙（最小厚度12.7毫米）、木立柱（最小38x89毫米）、实心混凝土（最小厚度203毫米）或混凝土砌块 |
| 包装内容 | 墙板、音箱支架、螺丝、膨胀管、装饰盖 |
| 所需工具 | 电钻、水平仪、螺丝刀、活动扳手（未提供） |
| 维护与清洁 | 用干软布清洁 |
| 安全 | 不要超过最大负载。墙壁必须能承受总重量的5倍。 |
| 备件与可修复性 | 用户不可自行修理任何零件。请联系客户服务。 |
| 一般信息 | 设计为易于安装。请参阅完整说明书。 |
常见问题 - WSWMU2 SANUS
用户关于以下问题的提问 WSWMU2 SANUS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器支架 免费PDF格式！查找您的手册 WSWMU2 - SANUS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 WSWMU2 品牌 SANUS.
用户手册 WSWMU2 SANUS

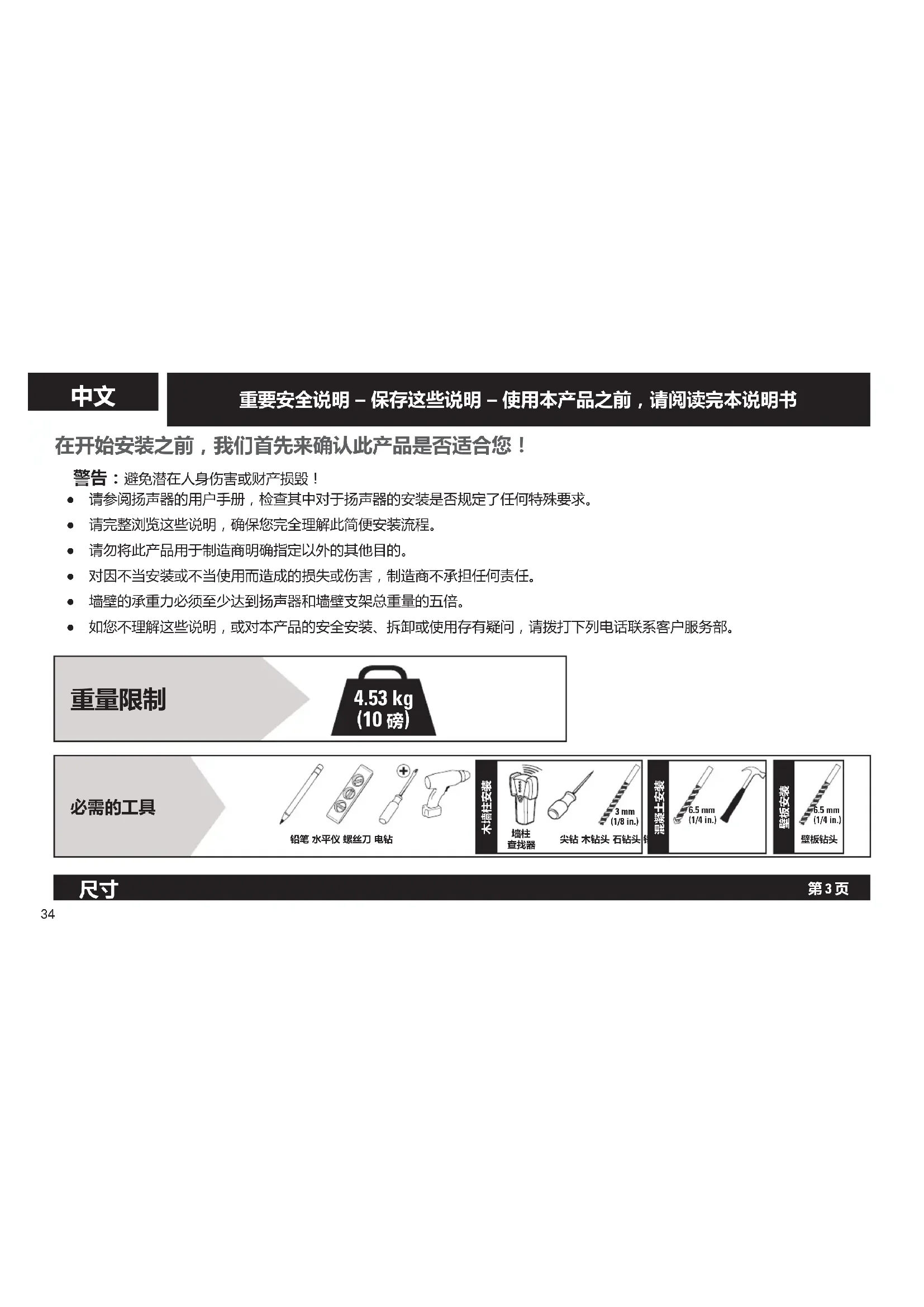

重要安全说明 - 保存这些说明 - 使用本产品之前，请阅读完本说明书
在开始安装之前，我们首先来确认此产品是否适合您！
警告：避免潜在人身伤害或财产损毁！
- 请参阅扬声器的用户手册，检查其中对于扬声器的安装是否规定了任何特殊要求。
请完整浏览这些说明，确保您完全理解此简便安装流程。 - 请勿将此产品用于制造商明确指定以外的其他目的。
- 对因不当安装或不当使用而造成的损失或伤害，制造商不承担任何责任。
- 墙壁的承重力必须至少达到扬声器和墙壁支架总重量的五倍。
- 如您不理解这些说明，或对本产品的安全安装、拆卸或使用存有疑问，请拨打下列电话联系客户服务部。
重量限制
4.53 kg (10磅)
必需的工具
铅笔水平仪螺丝刀电钻
1
墙柱查找器
尖钻木钻头石钻头
紫
华
壁板钻头
尺寸
第3页
中文
配套零件和配件
第4页
警告：此产品包含若吞咽可能引致窒息危险的小部件。
在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部。切勿使用受损零件！
注：并非包含的所有配件均要使用。
显示的数量是针对一个扬声器立场。
步骤1A
安装壁板到墙壁
壁板选项
第6页
警告：避免潜在人身伤害或财产损毁！
- 墙上覆盖的干式墙不能薄于 12.7 mm( 1/2in.)
注意：避免潜在人身伤害或财产损毁！两个螺丝02必须牢牢紧固，以防壁板01意外移动。在继续下一步之前，确保壁板牢牢固定在墙壁上。
步骤1B
安装壁板到墙壁
木墙柱选项
第8页
警告：避免潜在人身伤害或财产损毁！
- 墙上覆盖的干式墙不能超过 16 ~mm (5/8 in.)
- 最小木墙柱尺寸：标称 51 × 102 ~mm (2×4in.) 实际 38 × 89 ~mm (1½×3½in.)
- 确保安装在墙柱中间
注意：避免潜在人身伤害或财产损毁！两个螺丝02必须牢牢紧固，以防壁板01意外移动。在继续下一步之前，确保壁板牢牢固定在墙壁上。
步骤1C
安装壁板到墙壁
实心混凝土或混凝土砌块选项
第10页
警告：避免潜在人身伤害或财产损毁！
直接安装壁板01到混凝土表面上
- 实心混凝土最小厚度：203 mm (8 in.)
- 混凝土砌块最小尺寸： 203 × 203 × 406 ~mm (8 × 8 × 16 in)
注意：避免潜在人身伤害或财产损毁！两个螺丝02必须牢牢紧固，以防壁板01意外移动。在继续下一步之前，确保壁板牢牢固定在墙壁上。
中文
2
安装墙壁支架到扬声器步骤
第12页
注：扬声器可安装在正面朝上位置a或正面朝下位置b，具体根据需要而定。
3
安装组件到壁板步骤
第13页
- 安装电缆管理组件
- 将扬声器/墙壁支架组件滑入壁板 01 上。
- 将端盖 10 滑入支架 04 上来完成安装。
