MODE D'EMPLOI PCX 868 POLARIS
Avertissement
POUR VOTRE SÉCURITÉ - Pour les tâches autres que les opérations de nettoyage et d'entretien décrites dans ce manuel, ce produit doit être entretenu par un technicien en piscine disposant d'une licence et qualifié en équipements de piscine par la juridiction dans laquelle le produit est installé lorsque de telles exigences étatiques ou locales existent. S'il n'existe aucune exigence provinciale ou locale, le préposé à l'entretien doit être un professionnel ayant assez d'expérience en équipement et en entretien de piscine pour pouvoir suivre exactement toutes les instructions du présent manuel. Une mauvaise installation et/ou utilisation annule la garantie.
Déclaration FCC
Cet appareil est conforme à la section 15 de la réglementation de la FCC et à la norme RSS exemple de licence IC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) il doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
NOTE : cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de Classe B, conformément à la partie 15 des directives FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger les interférences en appliquant l'une ou plusieurs des mesures suivantes :
- Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance entre l'équipement et le récepteur.
- Branchez l'équipement sur une prise différente de celle sur laquelle le récepteur est connecté.
- Consultez votre revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
Mise en GARDE
Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.
NOTE : Cet appareil est conforme aux limites d'exposition aux rayonnements RF de la FCC et d'IC, établies pour la population en général. Cet appareil doit être installé de manière à assurer une distance de séparation d'au moins 20 cm par rapport à toutes les personnes. Il ne doit pas être co-implanté ni fonctionner conjointement avec une autre ANTENNE OU un autre émetteur.
Cet apparéil contient un ou des émetteurs/recepteurs exempts de licence qui sont conformes aux CNR exemplés de licence d'Innovation, Sciences et Développement économique Canada. L'opération est soumise aux deux conditions suivantes : (1) Cet apparéil ne doit pas provoquer d'interférences. (2) Cet apparéil doit accepter toute interférence, y compris les interférences qui peuvent provoquer un fonctionnement indésirable de l'appareil.
MERCI POUR L'ACHAT DU NETTOYEUR DE PISCINE ROBOTIQUE. VOTRE NETTOYEUR ROBOTIQUE A ETÉ CONCU ET FABRIQUE POUR ÉTRE FACILIMENT INSTALLED ET POUR FOURNIR UNE OPÉRATION À FAIBLE ENTRETIEN. AVANT D'INSTALLER VOTRE NOUVEAU NETTOYEUR, VEUILLEZ EXECUTER CE QUI SUIT :
1) Remplir et renvoyer la Carte de garantie de Zodiac. 2) Enregistrez vos informations d'achat sur les espaces fournis ci-dessous. 3) Joignez votre facture (ou une copie) à cette page.
En prenant ces mesures, vous assurerez un service de garantie rapide, le cas échéant. Si le service est requis, veuillez contacter votre revendeur d'origine. Si le concessionnaire d'origine n'exécute pas le service sous garantie, veuillez appeler notre service d'assistance technique au 1 800 822-7933.
ENREGISTREZ VOS DONNÉES DU NETTOYEUR ICI :
Date d'achat Acheté de Numéro de série :
Ville État/Province Zip/Code postal
(situé sur la tête du robot)
2 Caractéristiques du nettoyeur 25
Caractéristiques techniques 25
3 Le démarrage 26
Contenu 26
Se brancher à une source d'alimentation 26
4 Fonctionnement général du nettoyeur....27
Installer et immerger le nettoyeur 27
Démarrer/Arrêter le nettoyage et sélectionner mode de nettoyage 28
Enlèvement de la piscine 29
Utilisation du système de levage* 29
5 Entretien. 30
Enchevêtrement du câble. 30
Nettoyer le panier filtrant 31
Ranger le nettoyeur lorsque vous ne l'utilisez pas.... 32
Remplacement des pièces d'usure 32
6 Installation de iaqualink 34
Télécharger l'application. 34
Inscription et connexion. 34
Ajouter au système d'application mobile. 34
7 Iaqualink® commande 35
Ecran d'accueil de la commande iAquaLink 35
Démarrer/Arrêter nettoyage 35
Définir le mode de nettoyage 35
Télécommande* 35
Enlèvement de la piscine 36
Messages d'erreur intégrés dans l'application et dépannage 36
Paramètres du système 36
8 Guide de dépannage 37
Codes d'erreur 37
Guide de dépannage général 38
iAquaLink® Dépannage
(indisponible sur les modèles) 39
Dépannage commun d'iAquaLink 40
1 Consignes de sécurité importantes
Veuillez lire l'intégralité du manuel avant d'installer votre nouveau robot nettoyeur de piscine. Le nettoyeur doit être installé et utilisé comme spécifié.
Le non-respect des avertissements ci-dessous peut entraîner des dommages permanents, l'électrocution ou la mort.
PRÉVENIR LES CHOCS ÉLECTRIQUES
Pour réduire les risques de chocs électriques :
- Brancher l'unité à une prise protégée par un disjoncteur différentiel de fuite à la terre (DDFT). Une telle prise DDFT doit être fournie par un installateur qualifié et doit être testée régulièrement. Pour tester le différentiel, appuyer sur le bouton de test. Le différentiel doit couper l'alimentation. Appuyer sur le bouton de remise en route. L'alimentation doit être rétablie. Si le différentiel ne fonctionne pas comme indiqué, c'est qu'il est défectueux. Si le différentiel coupe l'alimentation de la pompe sans qu'on ait appuyé sur le bouton de test, un courant à la terre circule, indiquant la possibilité d'une décharge électrique. Ne pas utiliser ce produit. Débrancher le nettoyeur et faire corriger le problème par un technicien qualifié avant de l'utiliser.
- Conformément au National Electrical Code (NEC®) des États-Unis, maintenez le boîtier de commande à au moins 5 pieds du bord de l'eau (de la piscine/du spa). Au Canada, le Code canadien de l'électricité (CEC) impose de respecter une distance minimale de 3m (10 pi) entre le bord de la piscine et le boîtier de commande. Ne jamais submerger le boîtier de commande.
- N'entrez pas dans la piscine lorsque le nettoyeur est dans l'eau.
- N'enterrez pas le cordon. Installez le cordon de manière à ce qu'il ne soit pas endommagé par les tondeuses à gazon, les taille-haies et d'autres équipements.
- Pour réduire les risques de décharge électrique, ne pas utiliser le nettoyeur robotique ou le boîtier de commande si le cordon est usé ou endommagé. Contactez Zodiac Pool Systems LLC. Le service d'assistance technique immédiatement pour l'entretien et le remplacement du cordon endommagé.
- Double isolation—Pour une protection permanente contre les risques de décharge électrique, utiliser uniquement des pièces de rechange identiques lors de l'entretien. Ne pas essayer de réparer vous-même le robot nettoyeur robotique, le boîtier de commande, le cordon d'alimentation ou le câble flottant.
- NE JAMAIS OUVRIR LE BOITIER DE COMMANDE.
- NE PAS UTILISER DE RALLONGE POUR BRANCHER L'UNITE À L'ALIMENTATION ÉLECTRIQUE. UTILISER UNE PRISE PROTEGÉE PAR UN DISJONCTEUR DIFFÉRENTIEL DE FUITE À LA TERRE (DDFT). LE BOITIER DE COMMANDE DOIT ÉTRE BRANCHÉ DANS LE BOITIER DE LA PRISE DDFT.
Prevenir les blessures et la NOYADE des enfants
- Pour réduire le risque de blessures, ne pas permettre aux enfants d'utiliser ce produit.
- Ne laisser personne, surtout des jeunes enfants, s'asseoir, mettre le pied, s'appuyer ou monter sur des appareils faisant partie du système opérationnel de la piscine.
Mise en GARDE
Le non-respect des avertissements suivants peut causer des dommages à l'équipement de la piscine ou des blessures corporelles.
- Le nettoyeur doit être installé et utilisé comme spécifié.
- Ce produit est conçu pour être utilisé avec des piscines installées de manière permanente. Ne pas utiliser avec des piscines pouvant être démontées. Une piscine permanente est construite dans le sol, sur le sol ou dans un bateau, de telle manière qu'elle ne puisse pas être facilement démontée et rangée. Une piscine pouvant être rangée est construite pour qu'elle puisse être démontée facilement aux fins d'entreposage, puis remontée à son état initial.
- Nettoyez le panier filtrant dans le nettoyeur Polaris après chaque utilisation.
- N'utilisez pas le produit dans votre piscine si la température de l'eau est supérieure à 35°C (95°F) ou inférieure à 13°C (55°F).
Utilisation du nettoyeur robotique dans une piscine à revêtement en VINYLE
- Certains motifs de revêtement en vinyle sont particulièrement susceptibles à une usure rapide de la surface ou à l'enlèvement du motif causé par des objets qui entrent en contact avec la surface en vinyle, y compris des brosses de piscine, des jouets de piscine, des flotteurs, des fontaines, des distributeurs de chlore et des appareils de nettoyage de piscine automatiques. Certains motifs de revêtement en vinyle peuvent être excessivement éraflés ou érodés par un simple frottement de la surface avec une brosse de piscine. L'encre du motif peut également s'effacer pendant le processus d'installation ou lorsqu'il entre en contact avec des objets se trouvant dans la piscine. Zodiac Pool Systems, LLC n'est pas responsable de, et la garantie limitée ne couvre pas, l'enlèvement ou l'érosion du motif ou tout marquage sur les revêtements en vinyle.
Caractéristiques techniques
Les caractéristiques générales du nettoyeur sont les suivantes :
| Tension d'alimentation du boîtier de commande | 100-125 V.c.a., 60 Hz |
| Tension d'alimentation | 30 V DC |
| Charge installée | 150 W max. |
Le nettoyeur est un produit à double isolation. Un appareil électrique à double isolation est un appareil électrique conçu de manière à ne pas nécessiter de connexion de sécurité à la terre. L'exigence de base en matière de double isolation est qu'aucune défaillance unique ne puisse exposer une tension dangereuse susceptible de provoquer une décharge électrique, et ce, sans passer par un boîtier en métal mis à la terre. Ce processus est réalisé en ayant 2 couches de matériel isolant entourant les pièces sous tension ou en utilisant une isolation renforcée. Par conséquent, les appareils à construction à double isolation, tels que ce nettoyeur, n'utilisent pas de cordon/fiche mis à la terre (à trois broches).
Contenu
L'emballage doit contenir les éléments suivants :
- Le nettoyeur robotique et le câble flottant Boîtier de commande
- Transport et rangement du chariot (non disponible sur tous les modèles)
Mise en GARDE
Le non-respect des avertissements ci-dessous peut entraîner des dommages permanents, l'électrocution ou la noyade.
Prévenir les décharges électriques
- États-Unis : Conformément aux exigences NEC®, maintenez le boîtier de commande à au moins 1,5 m (5 pi) du bord de la piscine. CANADA: Conformément aux exigences CEC, maintenez le boîtier de commande à au moins 3 m (10 pi) du bord de la piscine.
- Brancher le boîtier de commande uniquement à une prise protégée par un disjoncteur différentiel de fuite à la terre (DDFT). Veuillez contacter un électricien certifié si vous ne pouvez pas vérifier que la prise est protégée par un DDFT ou non.
- N'utilisez pas de rallonge pour connecter le boîtier de commande.
- Ne laissez personne nager pendant que le nettoyeur est dans la piscine. Le boitier ier de commande ou le laisser exposé aux intempéries.
- Insérez fermement la fiche du cordon d'alimentation (avec le HAUT tourné vers le haut) jusqu'àu déclic (Figure 1).
NOTE: Le déclic indique que le cordon d'alimentation est bien branché.
Figure 1. Connecter un câble flottant
NOTE: Pour débrancher, prenez fermement la fiche du cordon d'alimentation de chaque côté, appuyez sur les deux pattes et tirez pour sortir (Figure 2).
Figure 2. Déconnecter un câble flottant
Mise en GARDE
Pour éviter d'endommager le nettoyeur, respectez les consignes suivantes :
- Retirez le nettoyeur de la piscine une fois le cycle de nettoyage terminé.
- Rangez-le à l'abri de la lumière directe du soleil ou des intempéries
- Ne soulevez jamais le robot hors de la piscine par le câble flottant.
- Prenez des précautions supplémentaires lorsque vous sortez le robot de la piscine. Il devient plus lourd lorsqu'il est rempli d'eau.
- Retirez toujours le nettoyeur de la piscine lors de la super chloration ou de l'ajout d'acide.
- Ne manipulez pas le nettoyeur pendant son fonctionnement
Important
Assurez-vous toujours que la tête du nettoyeur est complètement immergée avant de commencer à l'utiliser. - Nettoyez le panier filtrant après chaque cycle de nettoyage. - Ne laissez pas votre nettoyeur dans la piscine de manière permanente. - À la fin de chaque cycle, retirez le nettoyeur de la piscine. - Commencez par la tête du nettoyeur et démélez les bobines dans le câble avant de ranger le nettoyeur.
Le robot nettoyeur robotique comprend une fonction de sécurité qui l'arrête automatiquement si le cycle de nettoyage commence, sans être immergé dans l'eau. Pour les piscines équipées d'un coin plage, cette fonction de sécurité est programmée pour permettre l'aspirateur en marche arrière et dans la piscine lorsque la turbine est hors de l'eau.
- Avec le boîtier de commande branché dans une prise d'alimentation, répartissez le câble flottant sur le pourtour de la piscine jusqu'à atteindre le milieu de la longueur de la piscine.
AVERTISSEMENT: N'utilise pas de rallonge 2. Au centre, immergez le nettoyeur dans la piscine et maintenez-le en position verticale pour libérer l'air emprisonné à l'intérieur. (Figure 3).
Figure 3. Immergez le nettoyeur verticalement
- Assurez-vous que l'unité coule au fond de la piscine et ne flotte pas (Figure 4).
Figure 4. Nettoyeur s'enfonçant au fond de la piscine
- Placez tout le câble flottant dans l'eau pour permettre un mouvement libre dans votre piscine depuis le point central. Étalez le câble flottant en veillant à ce qu'il ne soit ni plié ni bobiné (Figure 5).
Figure 5. Point d'entrée dans la piscine pour une configuration optimale
Boutons de commande
Le boîtier de commande peut être utilisé pour lancer les fonctions de nettoyage de base et pour connecter l'appareil au Wi-Fi domestique (modèles connectés seulement).
Pour plus d'informations sur la connexion de votre nettoyeur au Wi-Fi, reportez-vous à la section 5, Installation de iAquaLink®.
Démarrer/arreter le nettoyage et sélectionner mode de nettoyage
Le mode de nettoyage par défaut est réglé à fond, parois, ligne de flottaison.
Fonctions du bouton
Démarrer/Arrêter le nettoyage
Sélectionner le mode de nettoyage*
Retirer le nettoyeur de la piscine*
Établir la connexion et configuration de la commande iAquaLink®*
*pas disponible sur tous les modèles*
Utilisez changer le réglage de la surface de nettoyage.
Basculer entre les modes :
Fond commencement (1 h 30 min)
Fond, parois, ligne de flottaison (2 h 30 min)
Lorsque le nettoyeur est immergé dans l'eau, appuyez sur le bouton commencer l'opération.
Appuyez sur le bouton de nouveau pour interrompre et annuler un cycle de nettoyage en cours.
*Pas disponible sur tous les modèles
Enlèvement de la piscine
Selon le modèle, vous pouvez enlever manuellement le nettoyeur de la piscine ou utiliser la fonction du système de levage.
Pour un enlèvement manuel, tirez délicatement sur le câble de flottaison pour ramener la poignée du nettoyeur à portée de main.
Utilisez la poignée pour soulever le nettoyeur de l'eau et tenez le nettoyeur à la verticale au-dessus de la surface de la piscine pour le vider (Figure 6). Ne soulevez jamais le robot hors de la piscine par le câble flottant.
Utilisation du système de levage*
Le système de levage est conçu pour aider à récupérer le robot de la piscine. Le système de levage peut être activé à tout moment pendant ou après un cycle de nettoyage.
- Appuyez sur le bouton pour activer les commandes du nettoyeur.
- Appuyez sur le boîtier de commande pour commencer la procédure automatisée afin d'amener le nettoyeur à la paroi.
REMARQUE: Pour arrêter la procédure à tout moment, appuyez à nouveau sur le bouton et relâchez-le.
- Ensuite, MAINTENEZ ENFONCE et appuyez sur raire pivoter le nettoyeur.
- Lorsque le nettoyeur fait face à la paroi de votre choix pour le récapituler, relâchez le bouton.
- Le nettoyeur avancera et remontera la paroi auquel il fait face. Il va attendre à la ligne d'eau pour être recupéré.
- Lorsqu'il est à portée de main, retirez le nettoyeur de la piscine en utilisant la poignée. Le nettoyeur expulsera rapidement l'eau, rendant celui-ci plus léger pour facilititer son retrait de la piscine (Figure 6).
REMARQUE: Ne soulevez jamais le robot hors de la piscine par le câble flottant.
*Pas disponible sur tous les modèles
Figure 6. Retirez toujours le nettoyeur en utilisant la poignée
Avertissement
Pour éviter les décharges électriques et autres dangers pouvant entraîner des blessures permanentes ou la mort, déconnectez (débranchez) le nettoyeur de la source d'alimentation avant de procéder au nettoyage et à l'entretien.
Enchevêtrement du câble
Les enchevêtrements peuvent se produire plus fréquemment lorsque le nettoyeur n'est pas vérifié après chaque cycle de nettoyage. L'installation correcte, l'entretien général et les étapes de dépannage suivantes peuvent aider à éviter les problèmes de cables.
Important
Le câble d'alimentation du nettoyeur peut s'emmêler si la bonne procédure n'est pas suivie après chaque cycle de nettoyage.
NOTE: Placez tout le câble flottant dans l'eau pour permettre un mouvement libre dans votre piscine depuis le point central. Étalez le câble flottant en veillant à ce qu'il ne soit ni pincé ni enroulé (Figure 7).
Figure 7. Point d'entrée optimal dans la piscine
Si un enchevêtrement se produit, suivez les étapes suivantes :
- Retirez le nettoyeur de la piscine. Lorsque le robot est à portée de main, utilisez la poignée pour le sortir de l'eau. Ne soulevez jamais le robot hors de la piscine par le câble flottant.
- Tenez le robot à la verticale pour l'égoutter (Figure 8).
Figure 8. Garder le nettoyeur vertical pour drainer l'eau
- Débranchez le nettoyeur au niveau du boîtier de commande (Figure 9).
Figure 9. Débrancher
- Retirez le robot de la piscine et démélez tous les prises du câble d'alimentation. Commencez par la tête du nettoyeur. Posez le câble au soleil pour libérer toute mémoire enchevêtrée (Figure 10).
Figure 10. Deméler le câble d'alimentation
Nettoyer le panier filtrant
Le panier filtrant doit être nettoyé à la fin de chaque cycle.
- Retirez le nettoyeur de l'eau et laissez l'eau restante s'écouler.
- Déverrouillez le couvercle du nettoyeur pour accéder au panier filtrant (Figure 11).
Figure 11. Soulever le couvercle du nettoyeur
- Séparez le panier filtrant du support (Figure 12).
Figure 12. Retirer le panier filtrant
- Videz tous les débris du panier filtrant, puis rincez le panier, le support et le robot nettoyeur à l'aide d'un tuyau (Figure 13).
Figure 13. Nettoyer le panier filtrant
REMARQUE: Nettoyez le panier filtrant régulièrement et en profondeur avec de l'eau savonneuse et une brosse à soies courtes pour éviter qu'il se bouchе.
Ranger le nettoyeur lorsque vous ne l'utilisez pas
Le nettoyeur doit être nettoyé régulièrement avec de l'eau légèrement savonneuse. N'utilise pas de solvants tels que le trichloréthylène ou ses équivalents. Rincez abondamment le nettoyeur à l'eau claire. Ne laissez pas votre nettoyeur sécher à la lumière directe du soleil.
- Débranchez le nettoyeur de la source d'alimentation.
- En commençant par la tête du nettoyeur, démêlez tous les enchevêtrements du câble. Posez le câble au soleil pour libérer toute mémoire enchevêtrée (Voir la figure 14).
- Enroulez l'achmentement du cable pour le rangement près du nettoyeur ou sur le crochet du chariot (non disponible sur tous les modèles).
- Débranche le câble du boîtier de commande.
Figure 14. Démailer le câble d'alimentation
Remplacement des brosses
Le nettoyeur est équipé de brosses avec indicateur « d'usure » (Figure 15).
Figure 15. Indicateur de brosse usée
Pour que les performances de nettoyage soient optimales, remplacez les brosses dès que l'un des indicateurs d'usure est atteint (même si l'usure de la lame n'est pas uniforme). Il est recommandé de remplacer les brosses lorsque le caoutchouc est usé jusqu'au sommet de l'indicateur d'usure (ou tous les deux ans, selon la première échéance).
Pour remplacer une Brosse usée :
- Relevez le nettoyeur en position verticale (voir la figure 16).
Figure 16. Nettoyeur en position verticale
- Séparez les bords de la brosse et défaites les languettes. Retirez la brosse usée (voir la figure 17).
Figure 17. Enlever les onglets de la brosse
- Placez la Brosse neuve sous le rouleau avec les soies vers le bas (voir la figure 18).
Figure 18. Positionner la brosse neuve sur le rouleau
- Enfilez chaque languette dans la fente fournie et introduisez-la délicatement jusqu'à ce que le talon sorte de l'autre côté de la fente (Figure 19).
Figure 19. Tirer les onglets à travers chaque fente
- Utilisez une paire de ciseaux pour couper les languettes à 3/4 pouce du talon, de sorte qu'elles ne soient pas plus hautes que la lame de nettoyage (Figure 20).
Figure 20. Couper les ontlets

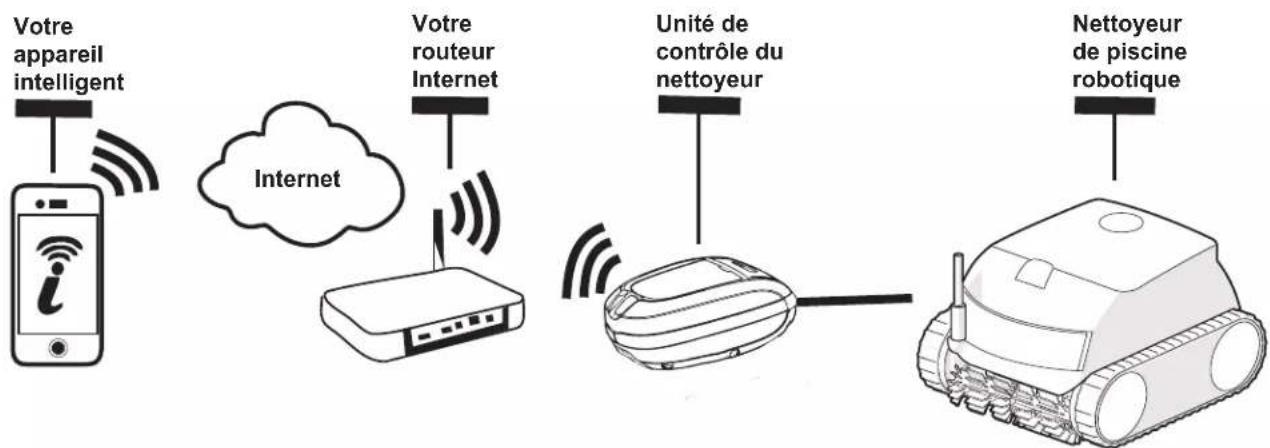

6 Installation de iaqualink® (modèles connectés seulement)
L'application iAquaLink est disponible pour le téléchargement sur l'App Store ou sur Google Play.
Avec iAquaLink Control, vous pouvez vous connecter à votre robot nettoyeur de n'importe où et à tout moment pour accéder aux fonctions et conseils de dépannage. Les fonctionnalités de l'application dépendent du modèle.
Avant de commencer l'installation, assurez-vous d'avoir ce qui suit :
IMPORTANT: Ayez votre mot de passe réseau Wi-Fi disponible. - Le robot nettoyeur immergé dans la piscine. Le boîtier de commande connecté et branché sur une prise DDFT. - Un appareil intelligent (telephone ou tablette) avec Wi-Fi et Bluetooth activé - Un routeur Wi-Fi avec une force de signal suffisante au niveau du boîtier de commande
Télécharger l'application
Installez ou mettez à jour l'application iAquaLink à partir de l'App Store ou de Google Play.
Inscription et connexion
Ouvrez l'appli iAquaLink, puis Sign Up (Adhésion) or Log In (Connexion).
Remplissez tous les champs obligatoires de la page Configuration du compte et acceptez les conditions générales.
Ajouter au système d'application mobile
- Sur la page Mes systèmes, cliquez sur + dans le coin supérieur droit pour ajouter un système.
- Choisissez « Nettoyeur robotique ». Suivez les instructions de l'appli pour ajouter votre nettoyeur et vous connecter au routeur domestique.
- Sur le boîtier de commande, appuyez sur
Le voyant Bluetooth indique l'état :
CLIGNOTANT: recherche de signal
FIXE: jumelé au téléphone
Le voyant du WIFI indique l'état :
CLIGNOTANT: connecté au routeur
FIXE: connecté à Internet
REMARQUE: Les erreurs lors de la connexion peuvent être le résultat d'une puissance de signal Wi-Fi insuffisante à l'emplacement du boîtier de commande. Si vous ne parvenez pas à déplacer la commande ou le routeur pour améliorer la force du signal, vous aurez peut-être besoin d'un répéteur Wi-Fi pour augmenter la force de votre signal. (Voir la section Dépannage de iAquaLink.)
Un mot de passe incorrect peut également être à l'origine d'une erreur de connexion. Si la puissance du signal au niveau du boîtier de commande est bonne, vérifie le nom du réseau et les informations d'identification du routeur auquel vous essayez d'accéder.
7 IaquaLink® commande (modèles connectés seulement)
Une fois que vous avez téléchargé l'application iAquaLink et connecté le périphérique au réseau Wi-Fi, l'application iAquaLink vous permet de contrôler le robot nettoyeur de n'importe où, à tout moment. Les fonctions varient dans l'application iAquaLink en fonction du modèle de nettoyeur que vous avez.
N'entrez pas dans la piscine lorsque le nettoyeur robotique est dans l'eau.
Écran d'accueil de la commande iaqualink®
La fonction et la conception de l'application sont sujettes à des modifications.
Démarrer/Arrêter le nettoyage
Télécommande*
Mode de nettoyage
Système de levage*
*pas disponible sur tous les modèles
Démarrer/arreter le nettoyage
La surface de nettoyage par défaut est fond, parois, ligne de flottaison.
- À partir de l'écran d'accueil ou du boîtier de commande, appuyez sur le bouton Démarrer/Arrêt pour commencer le nettoyage.
- L'application affiche la durée du cycle en heures et en minutes.
- Appuyez pour interrompre et annuler un cycle de nettoyage en cours.
Définir le mode de nettoyage
- Sur l'écran d'accueil, sélectionnez le Mode nettoyage pour afficher et sélectionner.
Télécommande
Utilisez votre appareil mobile comme télécommande.
IMPORTANT : N'utilisez la télécommande que lorsque vous voyagez le robot.
- Sur l'écran principal, sélectionnez l'onglet Télécommande.
- Vous pouvez diriger le nettoyeur à l'aide de la télécommande pour assister lors de la cueillette des débris.
REMARQUE: Si vous rencontrez des délais importants entre la commande de l'application et la réponse du nettoyeur, cela pourrait indiquer un signal Wi-Fi faible ou d'autres problèmes de connectivité qui interfèrent avec l'immediatité des fonctions de télécommande.
*Pas disponible sur tous les modèles
Enlèvement de la piscine
Selon le modèle, vous pouvez enlever manuellement le nettoyeur de la piscine ou utiliser la fonction du système de levage* dans l'application ou sur le boîtier de commande.
Le système de levage est conçu pour aider à récupérer le robot de la piscine. Le système de levage peut être activé à tout moment pendant ou après un cycle de nettoyage.
IMPORTANT : N'utilisez le système de levage que lorsque vous voyez le nettoyeur.
- À partir de l'écran d'accueil, sélectionnez Système de levage pour entamer la procédure automatisée.
- Utilisez les commandes gauche et droite pour faire pivoter le nettoyeur en face de la paroi de votre choix.
- Appuyez sur l'icône Système de levage pour faire monter le nettoyeur sur la paroi auquel il fait face. Le nettoyeur va attendre à la ligne d'eau pour être récupéré.
REMARQUE: Pour arrêter la procédure à tout moment, appuyez à nouveau sur le bouton et relâchez-le.
- Lorsqu'il est à portée de main, saisissez la poignée de l'appareil et commencez à le sortir de l'eau. Le nettoyeur expulsera rapidement l'eau, rendant celui-ci plus léger pour faciliter son retrait de la piscine.
REMARQUE: Ne soulevez jamais le robot hors de la piscine par le câble flottant.
*Pas disponible sur tous les modèles
Messages d'erreur intégrés dans l'application et dépannage
Si une erreur survient, le nettoyage sera interrompu et l'application affichera un message d'erreur.
Le message affichera :
Le code d'erreur et le nom - Une courte description de l'erreur - Un jeu d'étapes de dépannage pour résoudre l'erreur (si disponible pour ce type d'erreur)
Tapez sur « Effacer erreur » lorsque vous croyez avoir résolu le problème et souhaitez essayer de nouveau ou lorsque vous souhaitez revenir à l'écran d'accueil.
Paramètres du système
Accédez aux paramètres du système en appuyant sur l'icône représentant une roue dentée dans le coin supérieur droit de l'écran de l'application.
8 Guide de dépannage
- Si l'indicateur d'état sur le boîtier de commande clignote pour alerter l'utilisateur, suivez les conseils de dépannage recommandés ci-après
- Les alertes à l'utilisateur sont aussi accessibles depuis l'appli iAquaLink (sur les modèles connectés seulement)
Codes d'erreur
| DEL clignotante | In-App Display
(selon le modele) | Solutions |
| 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 1s 2 clignotements / pause 1 seconde | Communication | Débranchez et rebranchez le nettoyeur.
Vérifiez que le cable est bien connecté au boîtier de commande.
Vérifiez que rien n'interfère avec la zone de connexion du cable.
Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle. |
| 2 clignotements / pause 1 seconde | Moteur de traction droite
Moteur de traction gauche
Consommation du moteur de traction croite
Consommation du moteur de traction gauche | Vérifiez qu'il n'y a pas de débris ni de cable qui empêchent les brosses ou les chenilles de tourner librement.
Vérifiez que rien n'interfère avec la zone de connexion du cable.
Tournier la chamille d'un quart de tour dans le même sens jusqu'à ce qu'elle tourne librement
Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle. |
| 3 clignotements / pause 1 seconde | Nettoyeur hors de l'eau | Arrêtez le nettoyeur.
Nettoyez soigneusement le filtre.
Remettez dans l'eau, en secouant pour libérer les bulles d'air.
Redémarrez le cycle.
Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle. |
| Moteur de pompè
Consommation du moteur de la pompe | Vérifiez qu'il n'y a pas de débris ou de cheveux dans l'hélice.
Nettoyez soigneusement le filtre.
Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle. |
| Modèles à contrôle iAquaLink seulement |
| 5 clignotements / pause 1 seconde | La mise à jour du logiciel a échéué ou est incomplète. | Débranchez et reconnectez le boîtier de commande pour redémarrer la mise à jour.
Si cela ne résout pas le problème, contactez votre revendeur local pour une revue de diagnostic ou appelez le service clientèle. |
| Clignotement rapide | Mise à jour en cours | Attendez que la mise à jour soit terminée.
Ne pas débrancher le cable d'alimentation du nettoyeur pendant la mise à jour. |
| S.O. Erreur de connexion | Vérifiez l'état des DEL Bluetooth/Wi-Fi sur le boîtier de commande. |
| S.O. | Un point rouge apparait dans la liste de « Mes systèmes » | Le robot n'est pas branché ou est déconnecté du réseau Wi-Fi domestique.
Si le point est rouge lorsque le boîtier de commande est branché et si les icônes Bluetooth/Wi-Fi sont allumées,actualizez l'écran (en glissant vers le bas).
Si le point est vert : le robot est prêt à être utilisé. |
Suppression d'un code d'erreur
Utilisation du boîtier de commande :
- Après avoir suivi les solutions de dépannage, appuyez sur une touche pour supprimer le code d'erreur (sauf sur le bouton Depuis l'application iAqualink® (modèles connectés seulement) :
- Après avoir suivi les solutions de dépannage, appuyez sur Effacer l'erreur.
Guide de dépannage général
La liste suivante fournit des astuces utiles pour résoudre les problèmes courants liés à l'utilisation du nettoyeur.
| Problème d'utilisa- teur | Cause possible Solution suggérée |
| Le nettoyeur ne reste pas sur la surface de la piscine ou flotte trop. | Il y a de l'air emprisonné à l'intérieur du boîtier du nettoyeur. | Retirer le nettoyeur de la piscine et immerger de nouveau (voir Installation et immersion du nettoyeur). |
| Le panier filtrant est plein ou sale. Jetez | les débris et nettoyez soigneusement le panier filtrant avec un savon doux et unerosse douce. Puis immergé de nouveau le nettoyeur (voir Nettoyer le panier filtrant). |
| Le nettoyeur n'escalade pas les parois. | Le panier filtrant est plein ou sale. Jetez | les débris et nettoyez soigneusement le panier filtrant avec un savon doux et unerosse douce. Puis immergé de nouveau le nettoyeur (voir Nettoyer le panier filtrant). |
| Confirmer la composition chimique appropriée de l'eau de la piscine | Parlez à votre professionnel du service piscine. Ne laissez pas le nettoyeur dans la piscinependant lestraitements chimiques. |
| Le nettoyeur ne rouge pas Pas connecté à l'électricité. La prise à laquête le boîtier de commande estconnecté ne fournit pas d'énergie électricque. Vérifiéz que la prise à laquête le boîtier decommande est connecté reçoit de l'électricité. |
| Le cycle n'a pas commencé. Appuyez | sur le bouton Démarrer pour lancer uncycle de nettoyage. |
| Réinitialisation nécessaire Débranchez | l'appareil et reconnectpez-le après20 secondes. Si le problème n'est pas résolu,contactez votre revendeur local pour demanderune révision du diagnostic ou contactez lesupport technique au 1 800 822-7933. |
| Câble enchevêttré dans la piscine. | Le cable ne se déroule pasuniformément dans l'eau | Vérifiéz que le cable flottant pénétre dans l'eaupréès du milieu de la longueur de la piscine.Déroulez soigneusement tout le cable flottant,en veillant à ce qu'il ne plie pas ni ne s'emmèle Veillez à ce que le cable n'est pas enrouléeou embobiné trop serré pour le rangement.Si le problème persististe,étendez le cable toutdroit au soleil pour le détendre et éliminerles entortillements. Suívez la procédure sousEnchevêttrément du cable pour éviter et corrigerl'enchevêttrément du cable. |
| Le nettoyeur ne nettoie pasefficacement la piscine. | Le panier filtrant est plein ou sale. Jetez | les débris et nettoyez soigneusementle panier filtrant avec un savon doux etune Brosse douce. Ensuite, ré-immergez lenettoyeur (voir : Nettoyer le panier filtrant). |
| Les brosses sont usées. Vérifiéz le ou | es indicateur(s) d'usure.Contactectez le concessionnaire de votre régionpour des pièces de changere. |
| Le cable est trop emmélé. Démélez le | cordon torsadé et placez-le ausoleil pour réduire la mémoire.(Voir : Enchevêttrément du cable.) |
Iaqualink® dépannage (non disponible sur tous les modèles)
Ces informations peuvent aider à résoudre les problèmes de connexion et de configuration entre l'application iAquaLink et le nettoyeur.
Vous devez vous connecter au routeur domestique (réseau) en établissant d'abord une connexion directe entre le boîtier de commande et votre appareil intelligent. (Voir: Configurer le système.)
IMPORTANT : Il est recommandé de placer le boîtier de commande aussi près que possible du routeur domestique. N'utilisez pas de rallonge.
Dépannage commun d'iaqualink®
N'oubliez pas que si vous obtenez un nouveau routeur Wi-Fi, réinitialisez les paramètres par défaut de votre routeur Wi-Fi actuel ou changez simplement le mot de passe de votre réseau Wi-Fi, vous devrez rétablir la connexion entre votre nettoyeur et le routeur. (Voir: Configurer le système.)
| Problème d'utilisateur | Cause possible Solution sugérée |
| Toutes les lumières sont éteintes | Lumière du soleil éblouissante Protégéz | es lumières pour bloquer la lumière du soleil et vérifie à nouveau si les lumières sont allumées. |
| Le boîtier de commande est débranché. | Branchez le boîtier de commande. (Voir : Se brancher à une source d'alimentation). |
| Panne de courant. Vérifiez que le disjondeur est allumé et que l'électricité est fournie à la prise. | |
| Connexion Internet perdue. Vérifiez la connexion Internet - Le réseau est peut-être en panne. | |
| Le Wi-Fi est désactivé Le routeur est étant. Allumez le routeur. | |
| Le mot de passer du routeur a été modifié. | Réinitialiser le routeur avec un nouveau mot de passer. |
| Levoyant Wi-Fi clignote | Connexion Internet perdue | Vérifiez la connexion Internet - Le réseau est peut-être en panne. |
| Le boîtier de commande est trop loin du routeur domestique | Replacer le boîtier de commande aussi près que possible du routeur domestique. (Voir : Installé et immergez le nettoyeur) N'utilise pas de rallonge. |
| Signal Wi-Fi faible • Vérifiez que le signal isWi-Fi est suffisamment puissant.AVEC un ordinateur portable Windows, accédez à Connexions réseau dans le Panneau de configuration. Vérifiez l'indicateur d'intensité du signal sous l'icône de connexion réseau sans fil en vous tenantABOUTPrés du boîtier de commande.AVEC un apparil intelligent, recherchez, téléchargez et utilisez une application permettant de vérifier la force du signal tout en vous tenantABOUTPrés du boîtier de commande. Si le signal Wi-Fi est faisible, envisagez d'installer un répéteur Wi-Fi. |
| Problème de connectivité avec le Wi-Fi local ou la connexion au serveur | Contactez votre fournisseur local de service internet.Débranchez votre boîtier de commande et attendez 10 secondes. Rebranchez le boîtier et voyagez si les lumières s'allument.Vérifiez la connexion Internet - Le réseau est peut-être en panne. |
| L'indicateur d'état clignote continuellement | Mise à jour de l'antenne du micrologiciel en cours. | Attendez que la mise à jour soit terminée et que le clignotement arrêté. Ne pas débrancher le cable d'alimentation du nettoyeur pendant la mise à jour. |
| La DEL d'alimentation clignote rapidement | Mise à jour du micrologiciel en cours Atte ndez que le clignotement s'accrite, indiquant la disponibilité d'une mise à jour. Ne débranchez pas le courant pendant une mise à jour. |
©2020 Zodiac Pool Systems LLC. Tous droits réservés.
Toutes les autres marques sont la propriété de leurs propriétaires respectifs.
Apple et le logo Apple sont des marques de commerce de Apple, Inc., enregistrés aux É.-U. et dans d'autres pays. Apple Store
est la marque de service de Apple, Inc., enregistrée aux E.-U. et dans d'autres pays. Google Play et le logo Google Play sont des
marques de commerce de Google LLC.
H0699900 REVA
©2020 Zodiac Pool Systems LLC. Tous droits réservés.
Toutes les autres marques sont la propriété de leurs propriétaires respectifs.
Apple et le logo Apple sont des marques de commerce de Apple, Inc., enregistrés aux É.-U. et dans d'autres pays. Apple Store est la marque de service de Apple, Inc., enregistrée
aux É.-U. et dans d'autres pays. Google Play et le logo Google Play sont des marques de commerce de Google LLC.
