Type de produit	Aide au démarrage mobile avec batterie interne
Marque	APA
Modèle	LI600A
Alimentation interne	Batterie LiFePO4 (Lithium-Fer-Phosphate), 4 x 3000 mAh
Tension nominale	12 V (compatible circuits 12 V uniquement)
Courant de démarrage	300 A (standard) / 600 A (crête)
Entrée de charge	12 V DC, max 0,8 A (via adaptateur fourni)
Sorties USB	2 prises : 5 V / 1 A (5 W) et 5 V / 2,1 A (10,5 W)
Sortie DC	12 V / 2 A
Lampe LED intégrée	Ultra-brillante, 3 modes : allumée, éteinte, clignotant
Fonction de préchauffage	Automatique (PRE-HEAT) en dessous de 0°C
Protections intégrées	Surchauffe, surcharge, court-circuit, inversion de polarité
Cylindrée compatible	Jusqu'à 3000 cm³
Température d'utilisation	-20°C à +50°C
Température de stockage	0°C à +50°C
Humidité ambiante	20% à 90%
Autonomie de la lampe	Jusqu'à 120 heures
Temps de charge	Jusqu'à 10 heures (avec chargeur 12 V fourni)
Entretien	Aucun entretien nécessaire ; ne pas ouvrir
Contenu de l'emballage	Appareil LI600A, adaptateur secteur 230 V, adaptateur chargeur 12 V, pinces de raccordement

FOIRE AUX QUESTIONS - LI600A APA

Comment charger complètement l'appareil avant la première utilisation ?

Avant la première utilisation, rechargez complètement l'appareil en branchant le chargeur 12 V fourni sur l'entrée INPUT (6) et en mettant le bouton POWER sur ON. La charge dure jusqu'à 10 heures. La barre de capacité (10) indique le niveau de charge.

Combien de démarrages peut-on effectuer avec une charge complète ?

Avec une charge complète, vous pouvez effectuer jusqu'à 10 démarrages selon le type de véhicule et l'état de la batterie.

Quelles sont les précautions de sécurité essentielles ?

Ne branchez jamais l'appareil sur des circuits 6 V ou 24 V. Ne touchez pas simultanément les pinces rouge et noire. Utilisez uniquement dans un environnement sec, loin de flammes ou de matériaux inflammables. Respectez un intervalle d'au moins 1 minute entre chaque tentative de démarrage.

Comment utiliser l'aide au démarrage ?

Assurez-vous que la batterie interne est suffisamment chargée (au moins 3 barres). Branchez la pince rouge (+) sur la borne positive de la batterie, puis la pince noire (-) sur la borne négative ou la masse. Vérifiez que le symbole ATTENTION ne s'allume pas, appuyez sur START, attendez le symbole PRET A FONCTIONNER, puis démarrez le véhicule.

Que signifie le symbole ATTENTION sur l'écran LCD ?

Le symbole ATTENTION (8) s'allume en cas de dysfonctionnement grave comme un court-circuit ou une inversion de polarité. Débranchez immédiatement les pinces, éteignez l'appareil et vérifiez les connexions.

Comment fonctionne la fonction de préchauffage PRE-HEAT ?

Si la température ambiante est inférieure à 0°C, l'appareil active automatiquement le préchauffage. Celui-ci peut durer jusqu'à 5 minutes. En dessous de -20°C, le préchauffage peut ne pas suffire à atteindre une température de fonctionnement normale.

Peut-on recharger un téléphone ou une tablette avec cet appareil ?

Oui, l'appareil dispose de deux prises USB : une 5V/1A et une 5V/2,1A. Attention : n'utilisez pas les prises USB pendant une aide au démarrage.

Comment entretenir et stocker l'appareil ?

Après utilisation, rechargez complètement l'appareil. Stockez-le dans un endroit sec, propre et aéré, à l'abri des enfants, entre 0°C et 50°C. Rechargez-le tous les 6 à 8 mois s'il n'est pas utilisé. Mettez le bouton POWER sur OFF pour éviter une décharge.

Que faire en cas de surchauffe ?

Le symbole de surchauffe (14) s'allume. Vérifiez si le symbole ATTENTION est aussi allumé. Éteignez l'appareil et laissez-le refroidir. La surchauffe peut être due à une température ambiante supérieure à 65°C ou à des tentatives de démarrage trop rapprochées.

Est-il possible de réparer l'appareil en cas de panne ?

L'appareil est sans entretien et ne doit pas être ouvert. Toute tentative de réparation ou de modification annule la garantie. En cas de problème, contactez le service après-vente.

MODE D'EMPLOI LI600A APA

Cette aide au démarrage LI600A de la société Pro-User fait partie d'une famille de produits précurgeurs en matière d'aide au démarrage mobile équipé d'un accumulateur Lithium-Ionen. Avec cet apparéil vous pouvez, lorsque la batterie de votre voiture est trop faible ou à plat, faire demarrer votre vehicule et grâce à la fonction automatique de préchauffage « PRE-HEAT » même par une température environnante très froide.

De plus, cet apparéil est équipé de 2 prises USB avec lesquelles vous pouvez par exemple recharger votre téléphone mobile ou votre GPS. Une LED ultra-brillante vous éclaire la nuit et sert de signal d'alerte en mode clignotant. En fonction du type de vehicule et du type de batterie vous pouvez avec un LI600A qui est pleinement charge effectuer jusqu'à 10 démarrages.

Un contrôle qualité permanant vous assure d'obtenir un produit haut de gamme, fiable et en parfait état de fonctionnement.

Veuillez dire attentivement cette notice et suivre les averisations de sécurité.

Le non-respect des consignes d'utilisation et de sécurité peut entrainer de graves accidents matériels et corporels.

CONSIGNES DE SECURITE IMPORTANTES

Si vous ne connaissiez pas le fonctionnement électrique de votre voiture ou si vous ne vous sentez pas en mesure d'effectuer l'aide au démarrage seul, alors nous vous conseillons fortement de ne pas tenter de le faire. Il est dans ce cas préférible de demander l'aide d'un personnel professionnel.

Lisez la notice d'utilisation de votre vehicule!

Dans certains cas, des précautions doivent être prises avant de procéder à l'aide au démarriage (par exemple : retarder un fusible ou faire une autre manipulation nécessaire à la protection d'équipentlectronique de votre vehicule).

Pour certaines voitures, la batterie se trouve encastrée dans le coffre. Dans ce cas vous trouvez souvent des cosses de branchement dans le compartment moteur.

Ce système d'aide au démarrage est concu uniquement pour être utilisé avec des circuits électriques 12V. Ne tentez JAMAIS de brancher cet apparéil sur des circuits ou batteries 6 V ou 24 V. Le non-respect de cette consigne de sécurité peut entrainer de graves accidents matériels et corporels.

Ne touchez jamais simultanément et ne mettez jamais en contact les pinces de raccordements rouge et noir! Ceci pourrait cause des étincelles dangereuses, des arcs électriques ou même une explosion.

Utilisez cet apparéil uniquement dans un environnement sec et entreprisesz cet apparéil toujours dans un endroit sec et propre.

N'utilisez pas cet apparéil à proximité d'une flamme ouverte, d'un feu ou dans un environnement exposif (à proximité d'essence, d'huile, de gaz, de liquide inflammable de poussière fine).

Cessez immédiatement toute utilisation en cas de comportement ou signaux suspects (surchaiffe, extraction de fume ou de liquide)

ENTRETIEN & REPARATION

N'essayez pas d'ouvrir cet apparéil. Cet apparéil est sans entretien. Une tentative de réparation ou de modification annule tout droit à la garantie.

ATTENTION: Veuillez attendre au moins 1 minute entre chaque essai de démarriage de votre voiture afin d'eviter une surchauffe de l'appareil.

CONTENU

Un « Jump Start » aide au démarrage « LI600A »
- Un adaptateur secteur chargeur 12V
- Un adaptateur secteur chargeur 230V

UTILISATION

Avant la première utilisation: Cet apparéil est livré partiellement pré charge. Àpres votre achat ou avant la 1^ère utilisation vousdezvez le recharger complètement.A cet effet,vousdezusiter unquiement le chargeur 12V fourni.

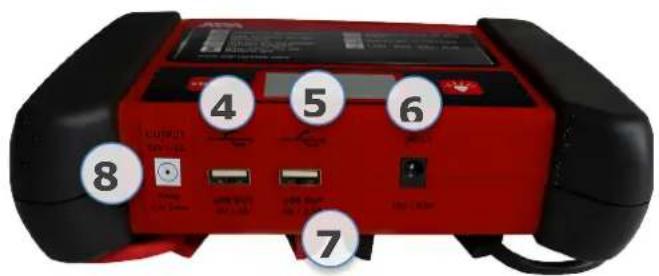

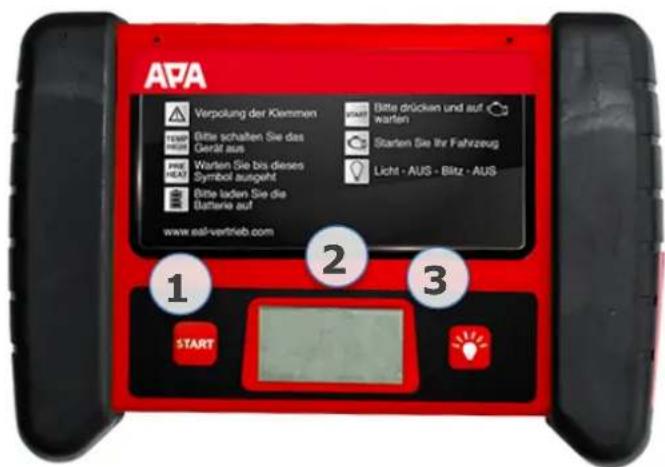

1 Touche START

2 Affichage LCD (8-14)

3 Fonction lampe LED

4 Sorties USB 1 A

5 Sorties USB 2,1 A

6 Entre 12V (INPUT)

7 Pinces de raccordement

8 Sortie 12V (OUTPUT)

9 ATTENTION

10 Tension de batterie (interne)

11 Affichage de la capacité

12 PRET A FONCTIONNER

13 Prechauffage (PRE-HEAT)

14 Tension de batterie du vehicule

15 Surchauffe

CHARGER LA BATTERIE INTERNE

Avant la première utilisation: Cet apparéil est livré partiellement pré charge. ÀpRES vous achat ou avant la 1^èreutilisation vousdezvez le recharger complètement.A cet effet,vousdezvez utiliser uniquement le chargeur 12V fournie.

Longévité de la batterie

Recharger la batterie de cet aide au démarriage après chaque utilisation. Ceci augmentera la longévite de votre apparéil.

A contrario un chargement trop repete ou prolonge ou encore un dechargement total de la batterie est a eviter. Ceci raccourcie la longevite de votre apparil.

REMARQUE: Le bouton POWER (6) doit être positionné sur ON afin de pouvoir commencer le chargement de la batterie interne.

Positionnez le bouton POWER (6) sur ON. Raccordez le chargeur fourni avec cet apparéil avec l'entrée 12V, INPUT (5).

La barre de niveau (10) sur le cote croit de l'affichage LCD (2) indique le niveau de charge de la batterie interne.

Durant le cycle de charge (jusqu'à 10 heures), les barres montent et descendent

La lampe LED intégrée vous facilité le branchement des pince sur la batterie de votre vehicule la nuit ou peut servir de signal d'alerte en clignotant (durée d'éclairage : jusqu'à 120 heures).

Positionnez le bouton POWER sur ON (6)
- Appuyez sur la touche LED-LICHT (3) pour commuter entre la fonction lampe et signale d'alerte: LICHT AN - AUS - BLINKEN - AUS (LAMPE ON - OFF - CLSIGNOTEMENT - OFF)

PRISES USB

ATTENTION: N'utilisez pas les prises USB lorsque vous étes en train derialcder à une aide au demarrage!

Cet apparéil dispose de 2 prises USB 5V avec lesquelles vous pouvez par exemple recharger un téléphone portable ou une tablette.

La première prise fournie un courant de 1A (5 Watt)

La deuxieme prise fournie un courant de 2.1A (10.5 Watt)

STOCKAGE

Après utilise, veuillez entreposer cet apparéil entièrement rechargé dans un endroit sec, propre et bien aéré à l'écart et hors de la portée des enfants

Si vous n'utilise pas en permanence cet apparéil veuillez positionner le bouton POWER (6) sur OFF afin d'éviter une consommation inutil (10μA) et préserver la charge de la batterie. Recharger cet apparéil avec le chargeur fourni au plus tard tous les 6 à 8 mois afin de tener l' apparéil pré à l'emploi et d'augmenter sa longévité.

Stockez cet apparéil dans un environnement comme indiqué plus haut et par une température ambiente de 0^ à 45^ et protégez-le des rayons du soleil, de la chaleur et de la salissure.

AIDE AU DEMARRAGE (UNIQUEMENT POUR DES SYSTMES ELECTRIQUE 12V)

ATTENTION: Veuillez attendre au moins 1 minute entre chaque essai de démarrage de votre voiture afin d'eviter une surchauffe de l'appareil.

Lisez la notice d'utilisation de votre vehicule!

Dans certains cas, des précautions doivent être prises avant de procéder à l'aide au démarriage (par exemple: retarder un fusible ou faire autre manipulation nécessaire à la protection d'équipentlectronique de votre vehicule). Pour certaines voitures, la batterie se trouve encastré dans le coffre. Dans ce cas vous trouver souvent des cosses de branchement dans le compartment moteur.

1. Préparation: Nettoyez/Retirez la rouille et/ou l'oxydation sur les pinces de raccordement et sur les cosses de la batterie de votre vehicule.
2. Vérifiez que la batterie interne soit suffisamment chargée (10) (au moins 3 barres = 12.8 Volt).
3. Raccorder la pince ROUGE (+) avec la cosse positive (+) de la batterie de votre vehicule.
4. Raccorder la pince NOIR (-) avec la cosse négative (-) de la batterie de votre vehicule ou sur la cosse identifiée comme une MASSE (GND)
5. Vérifiez que le signe ATTENTION (8) ne s'allume pas. Si aucune erreur n'est signalée, appuyez maintainant sur la touche START (1) (vous devez appuyer sur START avant chaque nouvelle tentative de démarrage) et attendez que le sigle (11) s'allume.

6. Demarrez votre vehicule PRET A FONCTIONNER maintainant. Si la tentative n'aboutit pas, veuillez vérifier tous les branchements puis reessayer.

7. Eteignez l'appareil en positionnant le bouton POWER (6) sur OFF puis débranchez les cables en commençant par la pince noire puis la rouge.

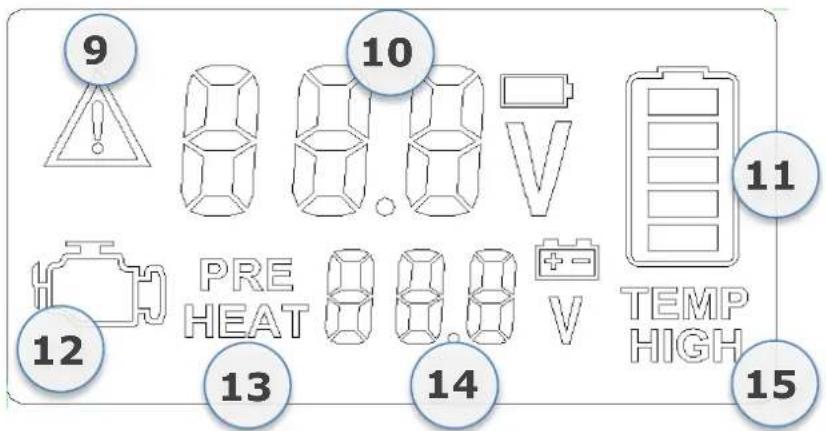

AFFICHAGE LCD

ATTENTION (8): Ce symbole s'allume lorsque qu'il y a un disfonctionnement ou erreur grave comme un court-circuit ou une inversion de polarité (mauvais branchement des pince). Dans ce cas débranchez immédiatement les pince, éteignez l'appareil et contrôlez l'ensemble avec attention.

Tension de batterie (interne) (9)

Affiche le niveau de charge de la batterie interne (de l'appareil).

Affichage de la capacité (10)

Ceci symbolise la capacité de la batterie interne de l'aide au démarrage. Pour pouvoir effectuer une aide au démarrage au moins 3 barres devraient s'allumer (12.8V). Lors

Durant le cycle de charge (jusqu'à 10 heures), les barres montent et descendent.

Si le symbole clignote, ici signifie que la batterie est vide et doit'être rechargée.

PRETA FONCTIONNER (11)

Ce symbole signifie que l'appareil est prét à fonctionner. Vous pouvez maintainant demarrer votre vehicule.

Préchauffement (PRE-HEAT) (12)

Si la température ambiente est basse, sous 0^ (32^) , l'appareil doit être préchauffé. Le temps de préchauffage peut durer jusqu'à 5 minutes. REMARQUE: Si la température est inférieure à -20^ (-4^) , la fonction de PRE-HEAT automatique n'est pas suffisante pour porter l'appareil à une température de fonctionnement normale.

Tension de batterie du vehicule (13)

Ici vous Voyez la tension de charge de la batterie de votre vehicule. Ne pas confondre avec la tension de la batterie interne de l'appareil (9).

Surchauffe (14)

Ce symbole s'allume lorsque l'appareil et en surchauffe. Vérifiez aussi si le symbole ATTENTION (8) est allumé. Eteignez l'appareil et laissez-le se refroidir. Un surchauffement peut être dû en raison d'une température ambiente trop élevé (>65°C / 149°F) ou à cause de tentatives de démarrages répetés à intervalle trop court.

CHARACTERISTIQUES TECHNIQUES

Chargeur 12V pour LI600A	12V DC, max. 0,8A
Aide au démarriage mobile LI600A
Plage d'utilisationRemarque: Ceci est une information deréfonce. La puissance réelle l'appareil est en fonction de la marque de vehicule, de l'âge et l'état de la batterie ainsi que de la température ambiente.	Convient aux vehicules jusqu'à 3000 ccm de cylindrée
Courant standard / maximum	300A / 600A
Type de batterie interne	LiFePo4 - Lithium-Fer-Phosphate4 pieces x 3000mAh
Sorties USB	5V DC, 1A5V DC, 2.1A
Lampe LED (Flash) intégrée	Ultra-Bright, 3 LED Modes
Température de déclenchement de la fonction automatique de préchauffement (PRE-HEAT)	<0°C (<32°F)
Sortie DC:	12V / 2A
Systèmes de sécurités intégrés	Surchauffe, Surcharge, Court-Circuit, Inversion de polarités
Humidité ambiente acceptable	20%~90%
Température ambiente acceptable durant l'utilisation	-20 à +50°C (-4 à +122 °F)
Température de stockage	0 à +50°C (32 à +122 °F)

Cet apparéil peut être utilisé en union européen.

ENVIRONNEMENT

Des produits électroniques inutilisables ou défectueux ne doivent pas être mis aux rebus dans les poubelles domestiques.

Veuillez les metre aux rebus dans des décharges spécialisées ou apportez les à votre revendeur.
