BEDIENUNGSANLEITUNG LI600A APA

Lithium Powerpack mit Starthilfe 600A

INHALTSVERZEICHNIS

Bestimmungsgemäßer Gebrauch

Wichtige Sicherheitshinweise

Lieferumfang

Bedienung

Technische Spezifikationen

Wartung und Reinigung

Umweltschutz

Kontaktinformationen

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das APA Lithium Powerpack mit Starthilfe 600A gehort zur Familie der zukunftsweisenden mobilen
Starthilfegeräte mit Lithium-lonen Akkumulator der Firma EAL GmbH. Das mobile Starthilfegerät ermöglich es
Ihnen Ihr Fahrzeug im Bedarfsfall, bei schwacher oder leerer Fahrzeugbatterie, selbst wieder in Gang zu bringen
- durch die automatische Aufheiz-Funktion PRE-HEAT)sagar bei sehr kalten Umgebungsbedingungen.
Zusätzlich befinden sich am Gerat 2 USB-Anschlüsse mit deren Hilfe Sie zum Beispiel den Akku Ihres
Mobiletelefons oder Ihres Navigationssystems aufladen konnen. Eine Ultra-Bright LED-Leuche erleichtert Ihnen
den Starthilfevorgang bei Dunkelheit oder dient als Warnleuche im Blink-Modus. Mit einer Akkuladung konnen
Sie je nach Zustand ihrer Batterie und je nach Fahrzeug bis zu 10 Starthilfevorgänge durchführren.

Permanente Qualitätskontrolle stellt sicher, daß Sie ein hochwertiges Produkt erhalten, das ihren hohe Zuverlösigkeit und Funktionalität bietet.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und befolgen Sie insbesondere die Sicherheitshinweise. Das Nichtbefolgen der Sicherheits- und Bedienungshinweise kann schwerwiegende Unfälle an Sachgegenständen und Personen zur Folge haben.

WICHTIGESICHERHEITSHINWEISE

Wenn Sie mit dem Umgang am elektrischen System Ihres Fahrzeugs nicht vertraut sind oder Sie sich nicht zutrauen den Starthilfevorgang selbständig durchzufahren, sollenn Sie das Gerät nicht in Betriebnehmen. Ziehen Sie stattdessen professionelle Hilfe zu Rate, Fragen Sie ihren Fahrzeughersteller oder beauftragen Sie einen Pannenservice.

Lesen Sie die Bedienungsanleitung Ihres Fahrzeugs!

Bei einigen Fahrzeugtypen sind möglicherweise besondere Vorkehrungen notwendig, bevor dem Fahrzeug Starthilfe gegeben werden kann (z.B. Sicherungen, die entfernt werden müssen oder bestimmte Sicherheitsvorkehrungen, die getroffen werden müssen). Bei manchen Fahrzeugtypen befindet sich die Batterie im Kofferraum. Bei solchen Fahrzeugen finden Sie oftmals spezielle Starthilfe-Anschlusses im Motorraum vor.

Dieses Starthilfe-System ist nur für den Betrieb an 12V Systemen vorgesehen. Versuchen Sie UNDER KEINEN UMSTÄNDEN das Gerät an 6V, 24V oder zu einem anderen als dem vorgesehenen Zweck zu benutzen. Das Nichtbefolgen dieser Anweisung kann schwerwiegende Unfälle an Gegenständen und Personen zur Folge haben.

Berühren oder Verbinden Sie niemals die rote und die schwarze Anschlußklemme miteinander. Dies könnte gefährliche Funkenbildung, elektrische Blitze (Überschlüge) oderSolar Explosionen verursachen.

Benutzen Sie das Gerät nur in trockener Umgebung und halten Sie es stets trocken und sauber. Benutzen Sie es nicht in der Nähe von offenem Licht oder in explosiver Umgebung (wie zum Beispiel in der Nähe brennbarer Gase und Flüssigkeiten oder feinem Staub). Beendigen Sie umgehend jegliche Benutzung, wenn abnormes Verhalten auftritt (Überhitzung, Austreten von Rauch oder Flüssigkeit)

WARTUNG UND REPARATUR

Versuchen Sie nicht das Gerät zu öffnen. Das Gerät ist wartungsfrei. Modifikations- oder Reparaturversuche haben ein Erlöschen der Garantie und Haftung zur Folge.

ACHTUNG: Legen Sie nach jedem erfolglosen Starthilfe-Versuch eine Pause von mindestens 1 Minute ein, um ein Überhitzen des Geräts zu vermeiden.

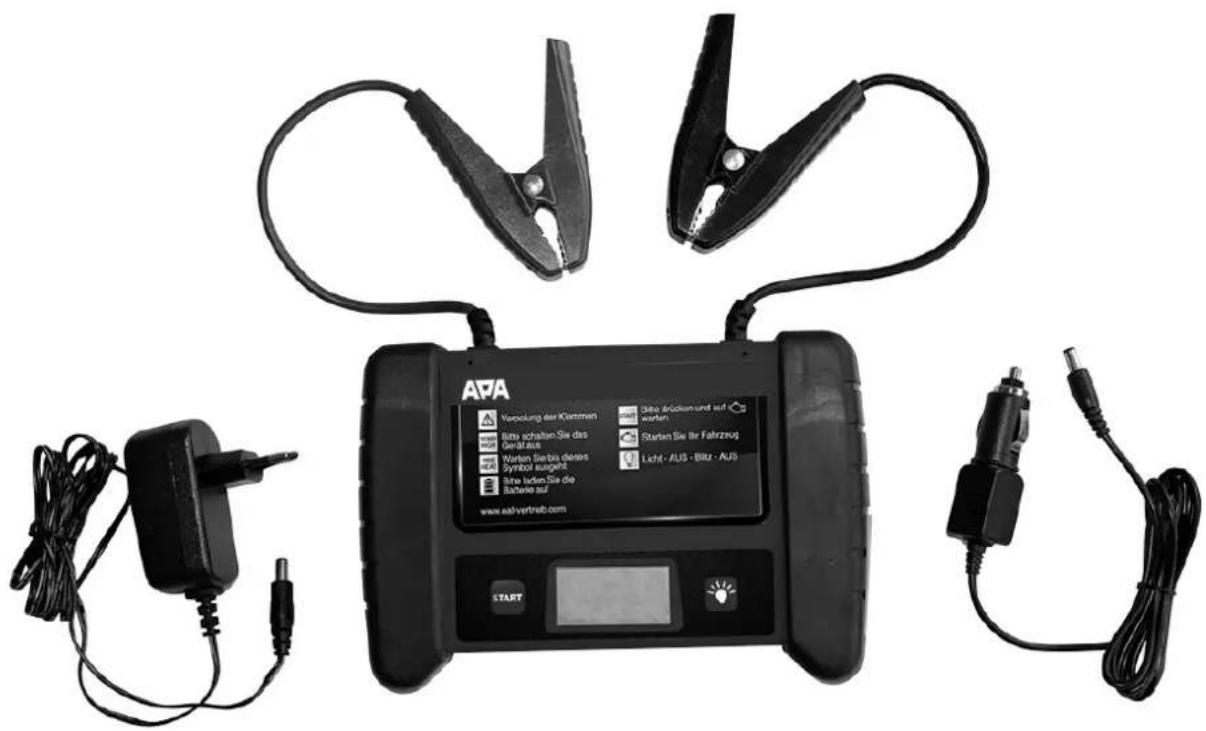

LIEFERUMFANG

Mobile Starthilfe 600A
- 230 V AC Lade-Adapter
12 V DC Lade-Adapter fur 12 V Kfz-Steckdose

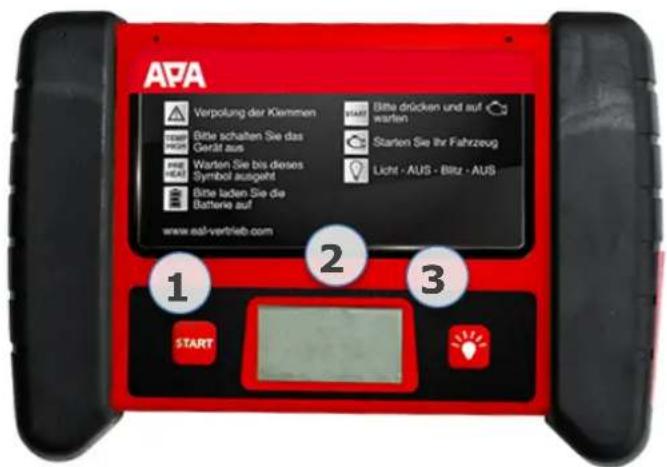

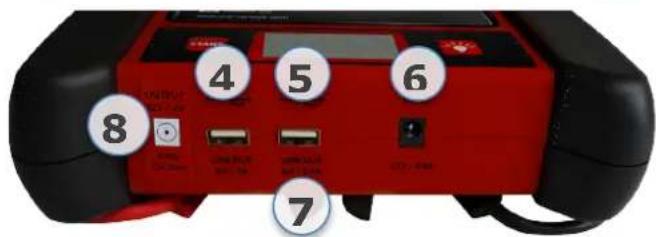

BEDIENUNG

1 START-Taste
4 USB Ausgang 1 A
7 Batterieklemmen
10 Batteriespannung (intern)
13 Aufwärmen (PRE-HEAT)

2 LCD Display (8-14)
5 USB Ausgang 2,1 A
8 12V Ausgang (OUTPUT)
11 Kapazitätsanzeige
14 Kfz-Batteriespannung

3 LED-LICHT Modus
6 12V Eingang (INPUT)
9 ACHTUNG
12 BEREITSCHAFT
15 Überhitzung

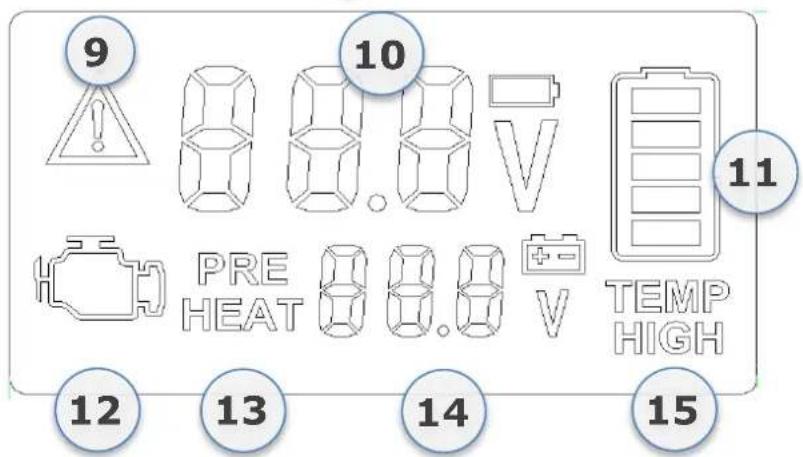

LCD DISPLAY

ACHTUNG (8): Dieses Symbol leuchtet bei schwerwiegenden Fehlern, Kurzschluß oder Verpolung auf. Trennen Sie sofort die Verbindungen, schalten Sie das Gerät aus und prufen Sie alles/genau.

Batteriespannung (intern) (9)

Zeigt die Spannung der internen Batterie des Starthifegerats an.

Kapazitätsanzeige (10)

Symbolisiert die Kapazität der internen Batterie des Starthilfe-Geräts. Um einem Fahrzeug Starthilfe geben zu können sollen die Anzeige mindestens 3 Ladebalken anzeigen (12,8 Volt). Wahrend des Ladens bauen sich die Ladebalken von unter nach oben auf. Eine blinkende Anzeige signalisiert eine leere Batterie und ein erforderliches Aufladen.

BEREITSCHAFT (11)

Das Erscheinen these Symbols signalisiert die Betriebsbereitschaft. Sie konnen Ihr Fahrzeug jetzt starten.

Aufwärmen (PRE-HEAT) (12)

Bei niedrigen Umgebungstemperaturen unter 0^ (32^) ist ein automatisches Erwärmen des Starthilfe-Geräts erforderlich (Heizdauer bis zu 5 Minuten). HINWEIS: Bei Temperatur unter -20^ (-4^) ist die PRE-HEAT Funktion nicht ausreichend, um das Gerät auf die notwendige Betriebstemperatur zu bringen.

Fahrzeugbatteriespannung (13)

Zeigt die Batteriespannung Ihres Fahrzeugs an. Verwechseln Sie diese Anzeige nicht mit der Batteriespannung des Starthilfe-Geräts (9).

Überhitzung (14)

Das Gerät ist überhützt. Schalten Sie das Gerät aus und halten Sie es abkühlen. Eine Überhützung kann erfolgen, wenn das Gerät bei hohen Außentemperaturen (>65^ bzw. 149^) oder mehrfach in kurzem Abstand benutzt wird.

LADEN DER INTERNEN BATTERIE

Vor der ersten Inbetriebnahme: Das Gerät wird teilgeladen ausgeliefert. Nach Ihrm Kauf bzw. vor der ersten Benutzung laden Sieitte das Gerät vollständig auf. Benutzen Sie ausschließlich die mitgelieferten Ladegeräte.

Batterie-Lebensdauer

Laden Sie die Batterie des Starthilfegerats nach jeder Benutzung auf - dies wird die Lebensdauer ihrer Batterie verlangern. Permanentes Laden und*häufige vollständige Entladung gilt es zu vermeiden, da dies die Lebensdauer ihrer Batterie verkurzt.

HINWEIS: Der POWER-Schalter (6) muß auf ON stehen, damit der Ladevorgang möglich ist.

Schalten Sie den POWER-Schalter (6) auf ON. Verbinden Sie das mitgelieferte Ladegerät mit dem 12V Eingang INPUT (5) des Geräts. Die Balken (10) an der rechten Seite des LCD Displays (2) zeigen den Ladezustand der internen Batterie. Wahrend der Dauer des Ladevorgangs (bis zu 10 Stunden) bauen sich die Ladebalken von unter nach oben auf.

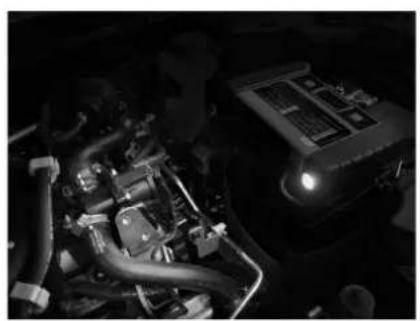

LED LEUCHTE / SIGNAL-LEUCHTE

Die eingebaute Ultra-Bright LED-Leuche erreichtert Ihnen den Starthilfevorgang bei Dunkelheit oder dient als Warnleuche im Blink-Modus (bis zu 120 Sunden Leuchtdauer).

Schalten Sie den POWER-Schalter auf ON (6)
- Drücken Sie die LED-LICHT-Taste (3) um zwischen den Licht-Modi zu wechseln:

licht AN - BLINKEN - AUS

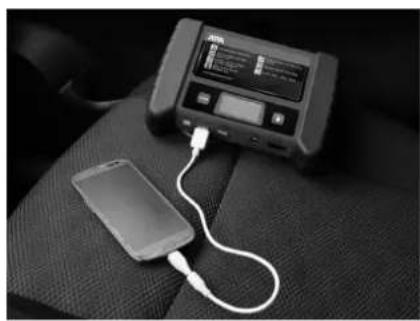

USB-ANSCHLUSSE

ACHTUNG: Benutzten Sie die USB-Anschlüsse nicht während eines Starthilfe-Vorgangs!

Am Gerat befinden sich zusammen zwei 5 Volt USB-Anschluss mit deren Hilfe Sie zum Beispiel den Akku Ihres Mobiltelefons oder Ihres Navigationssystems aufladen können.

Der erste USB Anschluß liefert bis zu 1 A Strom (5 Watt)

Der zweite USB Anschluß liefert bis zu 2,1 A Strom (10,5 Watt)

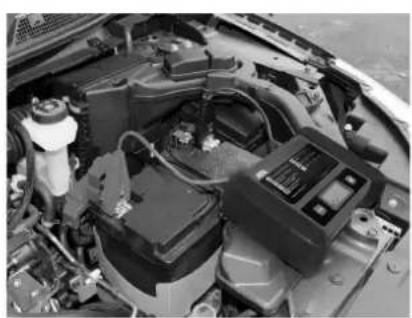

STARTHILFE

HINWEIS: Lesen Sie die Bedienungsanleitung Ihres Fahrzeugs! Bei einigen Fahrzeugen sind möglicherweise besondere Maßnahmen notwendig, bevor dem Fahrzeug Starthilfe gegeben werden darf (z.B. Sicherungen, die entfernt werden müssen oder bestimmte Sicherheitsvorkehrungen). Bei manchen Fahrzeugen befindet sich die Batterie im Kofferraum, damit finden Sie oftmalis spezielle Starthilfe-Anschlüsse im Motorraum vor.

1. Vorbereitung: Entfernen Sie etwaigen Rost bzw. Oxid-Schichten oder Schmutz von den Batterieklemmen bzw. Batteriepolen
2. Prufen Sie ob die interne Batterie genugend Kapazitat (10) hat (mehr als 3 Ladebalken bzw. 12.8 Volt)
3. Verbinden Sie die rote Anschlußklemme (+) mit dem Plus-Pol (+) ihrer Batterie
4. Verbinden Sie die schwarze Anschlußklemme (-) mit dem Minus-Pol (-) ihrer Fahrzeugbatterie bzw. der Fahrzeugmasse (GND)
5. Beobachten Sie, ob das ACHTUNG (8)-Symbol aufleuchtet. Falls kein Fehler angezeigt wird, drücken Sie jetzt die START-Taste (bei jedem Startvorgang erneut notwendig) und warten Sie bis das Gerät BEREITSCHAFT (11) signalisiert.
6. Starten Sie jetzt Ihr Fahrzeug. Falls der Startvorgang scheiterte, prufen Sie alle Verbindungen und wiederholen Sie den Vorgang.
7. Schalten Sie das Gerät aus (POWER-Schalter (6) auf OFF) und trennen Sie zuerst die schwarze und dann die rote Kabelverbindung. (Aus Sicherheitsgründen wird durch das Entfernen der Klemmen das Gerät ebenfalls abgeschaltet.)

GEFAHR! - EXPERTEN-MODUS

(Nur mit erhöhter Vorsicht von Fachkräften zu benutzen!)

Ist die Fahrzeugbatterie vollständig entladen (Spannung unter 3V) kann das Gerät die Batterie nicht identifizieren und das Fahrzeug nicht Fremdstarten. Durch Drücken der START-Taste für 5 Sekunden (Ablauf eines Countdowns) und daraufhin nochmaliges Drücken der START-Taste, kann für thisem Fall der EXPERTEN-MODUS aktiviert werden: Das Gerät verhält sich nun wie ein Li-lonen-Akku und es liegen direkt 12V bei max. 300A an den Klemmen an (für Starthilfe) ACHTUNG: DER KURZSCHLUSS-SCHUTZ UND DAS AUTOMATISCHE ABSCHALTEN BEIM TRENNEN DER VERBINDUNG WIRD HIERDURCH DEAKTIVIERT!

WARTUNG UND REINIGUNG

Nach Gebrauch lagern Sieitte das Gerät vollständig aufgeladen an einem trockenen und gut belufteten Ort, außerhalb der Reichweite von Kindern. Falls das Gerät nicht in ständiger Benutzung ist, sollte der POWER Schalter (6) auf OFF stehen. Laden Sie das Gerät, mittels dem beilegendem Lade-Adapter, regelmäßig, aber spätestens alle 6-8 Monate auf, um es betriebsbereit zu halten und eine hohe Batterielebensdauer zu gewährleisten. Lagern Sie das Gerät entsprechend den empfohlenen Umgebungsbedingungen (0^ - 45^) und schützen Sie es vor Feuchtigkeit, direkter Sonneneinstahrung, Hitze und Verschmutzung. Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch.

TECHNISCHE SPEZIFIKATION

12V Ladegerät für LI600A	12V DC, max. 0,8A
Mobile Starthilfe LI600A
Anwendungsbereich: Hinweis: Dies ist nur ein Richtwert, die tatsächliche Leistung des Gerätes ist abhängig vom Typ und Hersteller des Fahrzeuges, dem Alter und dem Zustand der Batterie und der Umgebungstemperatur.	geeignet für Motoren bis 3000 ccm Hubraum
Max. Dauerstrom / Spitzenstrom	300A / 600A
Batterie Typ	LiFePo4 – Lithium-Eisen-Phosphat 4 Stück x 3000mAh
USB-Ausgänge	5V DC, 1A 5V DC, 2.1A
Eingebaute LED (Blitz-)Leuchte	Ultra-Bright, 3 LED Modes
Einschalt-Temperatur für Automatisches Aufwärmen (PRE-HEAT)	< 0°C (< 32°F)
DC Ausgang:	12V / 2A
Schutzeinrichtungen	Überhitzungsschutz, Überladungsschutz, Kurzschluß, Verpolungsschutz
Zulässige Luftfeuchtigkeit	20%~90%
zulässiger Umgebungstemperatur-bereich während der Benutzung	-20 bis +50 °C (-4 bis +122 °F)
Zulässiger Lagerungs-Temperaturbereich	0 bis +50°C (32 bis +122 °F)

Dieses Produkt darf in den Ländern der EU betrieben werden.

UMWELTSCHUTZ

Unbrauchbare oder defekte elektronische Produkte dürfen nicht mit dem Hausmüll entsorgt worden.itte entsorgen Sie diese Geräte an den davon vorgesehenen Entsorgungsstellen oder Fragen Sie ihren Fachhändler.

KONTAKTINFORMATIONEN

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: [phone]

Telefax: [phone]

Internet: www.eal-vertrieb.de

E-Mail: [e-mail]

GB

LITHIUM JUMP STARTER 600A

Art.Nr.16558

Waarschuwing gegen oververhitting (14)

TECHNISCHE SPECIFICATIONS

Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien entspricht.

Articlebezeichnung: Lithium Powerpack mit Starthilfe 600A

Firmenanschrift: EAL GmbH, Otto-Hausmann-Ring 107, D - 42115 Wuppertal
Company address:

Einschlagige EG-Richtlinien

1. Elektramagnetische Verträglichkeit (EMV) Electromagnetic Compatibility (EMC) 2014/30/EU

2 Niederspannungs-Richtlinie Low Voltage Directive (LVD) 2014/35/EU

1. Funkanlagen und Telekommunikationsendeinrichtungen Radio and Telecommunication Terminal Equipment R&TTE 1999/5/EC

Harmonisierte EN-Normen

harmonised EN- Standards

Dieser Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen: The article complies with the standards as mentioned below which are necessary to obtain the CE-symbol:

zu 1. EN 61000-6-1 EN 61000-6-3

zu 2. EN 61347-1

EN 61347-2-13

EN 60598-1

EN 60598-2-20

EN 62493

zu 3.

zu 4. IEC 62321 EAL GmbH

Unterschrift / Signature:

D-42115 Wuppertal

Tel.: [phone]

Fax: [phone]

Stellung im Betrieb / Position:

Geschäftsführer

Ausstellungdatum / Date of issue:

27.05.2016

Firmenstempel

EAL GmbH, Otto-Hausmann-Ring 107, D - 42115 Wuppertal
