MODE D'EMPLOI DigiFlex MA400D CHAUVIN ARNOUX
Notice de fonctionnement
User's manual
Bedienungsanleitung
Manuale d'uso
Vou venez d'acquerir un mesureur de courant avec capteur flexible DigiFLEX MA400D et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre apparéil :
■ lisez attentivement cette notice de fonctionnement,
respectez les précautions d'emploi.
ATTENTION, risque de DANGER! L'opérateur doit consulter la presente notice à chaque fois que ce symbole de danger est rencontres.
Appareil protégé par une isolation double.
Application ou retrait non autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type B selon IEC 61010-2-032.
File.
Le marquage CE indique la conformite aux directives europeennes, notamment DBT et CEM.
La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC: ce matériel ne doit pas être traité comme un déchet menager.
Définition des catégories de mesure :
La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installationasse tension.
La catégorie de mesure Ill correspond aux mesurages réalisés dans l'installation du bathtub.
La catégorie de mesure Il correspond aux mesurages réalisés sur les circuits directement branchés à l'installationasse tension.
PRECAUTIONS D'EMPLOI
Cet apparéil est protégé contre des tensions n'exçédant pas 1000 V par rapport à la terre en catégorie de mesure III ou 600 V CAT IV entre le capteur et le conducteur dont il mesure le courant.
La protection assurée par l'appareil peut-êtreompromise si celui-ci est utilisé de façon non spécifiée par le constructeur.
Respectez la tension et l'intensité maximes assignées ainsi que la catégorie de mesure.
Respectez les conditions d'utilisation, a savoir la tempé-rature, l'humidité, l'altitude, le degré de pollution et le lieu d'utilisation.
Avant chaque utilisation, vérifie l'intégrité des isolants du tore, du cordon et du boîtier. N'utilise pas l'appareil s'il est ouvert, déterioré ou mal remonté.
L'application ou le retrait du capteur n'est pas autorisé sur des conducteurs non isolés sous tension dangereuse.
Utilisez systématiquement des moyens de protection individuelle adaptations.
Toute procédure de dépannage ou de vérification métrologique doit être effectuee par du personnel compét et agreé.
SOMMAIRE
- PRESENTATION 4
2.MESURE DE COURANT. 6
2.1. Principe de mesure 6
2.2. Utilisation 6
3.CARACTERISTIQUES. 9
3.1. Conditions de reference.. 9
3.2. Caracteristiques electriques.. 9
3.3. Variations dans le domaine d'utilisation....10
3.4. Courbe typique de response en fréquence ...10
3.5.Alimentation. 11
3.6. Conditions d'environnement 11
3.7. Caracteristiques constructives 12
3.8. Conformité aux normes internationales 12
3.9. compatibilité electromagnetique 12
4.MAINTENANCE. 12
4.1.Nettoyage 12
4.2. Remplacement des piles 13
4.3. Vérification métrologique 13
4.4. Réparation 13
5.GARANTIE 14
- POUR COMMANDER 14
6.1. Accessoires 14
6.2. Rechanges. 14

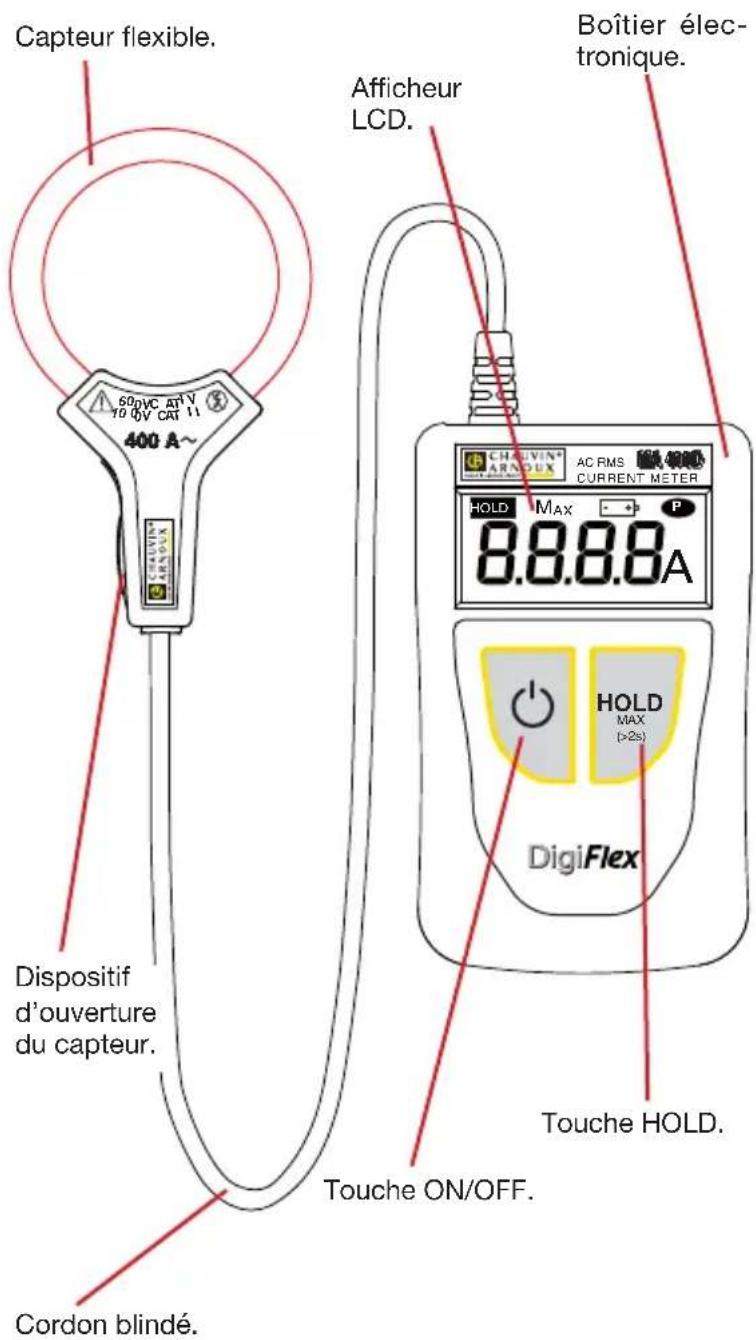

1. PRESENTATION
Le DigiFLEX permet de mesurer la valeur efficace des courants alternatifs de 20mA à 400 A.
Le capteur se présente sous la forme d'un tore flexible de 17 ou de 25~cm de longueur. Il est raccordé par un cordon blindo au boitier contenant l'electronique de traitement du signal alimentee par une pile.
La flexibilité du capteur facilité l'enserrage du conducteur à mesurerQLque que soit sa nature (cable,barre,toron,etc.) et son accessibilité. La conception du dispositif d'ouverture et de fermetre du tore, par encliqueage, permet sa manipulation avec des gants de protection.

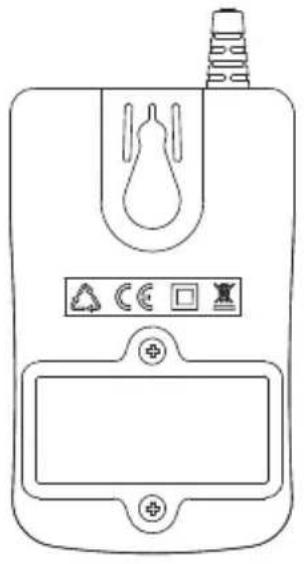

Au dos du boitier électronique, se trouve une encoche qui permet de fixer un attache-ceinture (en option).

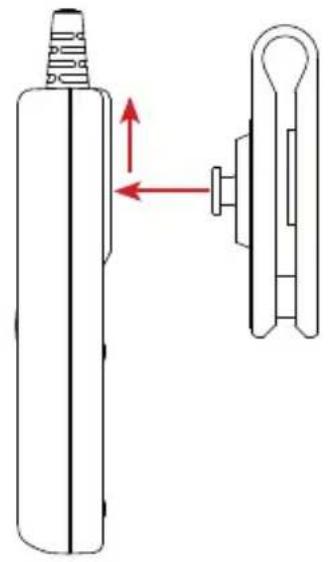

L'attaché ceinture multifonction permet :
de porter le boitier electronique à la ceinture,

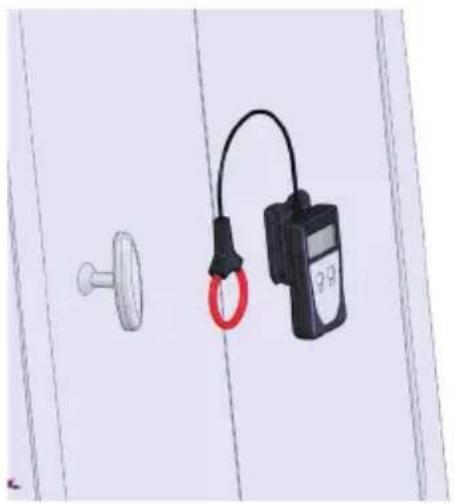

de le fixer sur une paroi métallique grâce à l'aimant inclus,

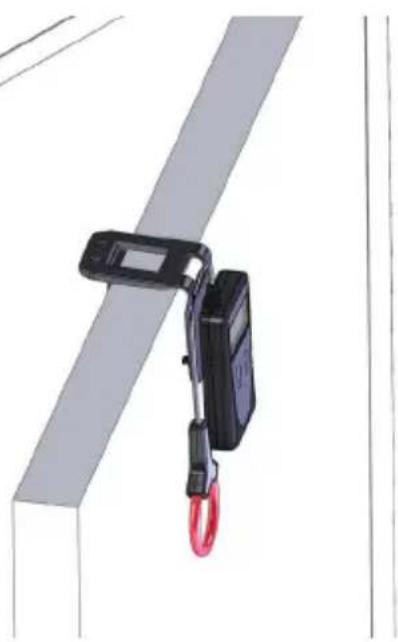

de l'accrocher a une porte ou a un bord de table.
2. MESURE DE COURANT
2.1. PRINCIPLE DE MESURE
Le capteur flexible est basé sur la technique de Rogowski.
llpermétd'avoir：
une insensibilite au courant continu (on peut mesurer la composante AC de n'importe quel signal AC + DC);
un poids allégé (absence de circuit magnétique).
2.2. UTILISATION
2.2.1. BRANCHEMENT
Avant toute chose, utilisez les moyens de protections adaptés.
- Appuyez sur le dispositif d'ouverture jaune pour ouvrir le tore flexible.
Ouvrez-le, puis placez-le autour du conducteur parcouru par le courant à mesurer (un seul conducteur dans le capteur).
Refermez te tore.
Afin d'optimiser la qualite de la mesure, il convient de centerer le conducteur dans le tore et de donner au tore la forme la plus circulaire possible.
Appuyez sur la touche pourmettre l'appareil sous tension.L'afficheur s'allume.
2.2.2.MESURE
Lisez la mesure sur l'afficheur. La valeur du courant est donnée en ARMS.
Si la mesure dépasse la capacité d'affichage (400 A), l'appareil affiche 399.9 clignotant.
Si la mesure est trop faible (voir § 3.2) alors l'appareil affiche des tirets.
Si le signal comporte fronts trop raides ou un facteur de crete trop important, alors I'appareil affiche OL.
2.2.3. MAINTIEN DE LA MESURE
Si vous voulez figer l'affichage d'une mesure, appuyez sur la touche HOLD.
Le symbole HOLD s'affiche.
L'appareil continue à faire des mesures, mais l'affichage est bloqué. Pour le débloquer, appuyez à nouveau que la touche HOLD.
2.2.4. RECHERCHE DU MAXIMUM
Pour rechercher un maximum, par exemple une pointe dont la durée est d'au moins 200 ms, appuyez pendant plus de deux secondes sur la touche HOLD (MAx > 2s).
Le symbole Max d'affiche puis l'appareil commence les mesures quelques secondes plus tard.
L'appareil compare chaque nouvelle mesure à celle qui est affichée. Si la nouvelle mesure est supérieure à l'ancienne, elle la remplace que l'affichage.
Pour revenir à l'affichage instantané, appuyez à nouveau sur la touche HOLD (MAx > 2s).
2.2.5. DÉSACTIVATION DE L'ARRÊT AUTOMATIQUE
Afin d'économiser les piles, l'appareil s'éteint automatiquement au bout de 10 minutes si l'utilisateur n'a pas manifesté sa présence en appuyant sur une touche sauf si la fonction MAX est active.
Il est possible de désactiver l'arrêt automatique. Pour cela, lors de la mise en route de l'appareil, appuyez simultanément sur les touches et HOLD. Le symbole P (permanent) s'affiche alors.
Pour réactiver l'arrêt automatique, éteignez puis rallumez l'appareil.
2.2.6. PILES FAIBLES
Lorsque la valeur de la tensionpile baises et que I'autonomie deI'appareil n'est plus que d'une heures environ,le symbole clignote sur I'afficheur.
Lorsque la tension pile est trop faible pour garantir la précision des mesures, le symbole - + s'allume en fixe. Il faut alors replacer les piles (voir § 4.2).
2.2.7. DéBRANCHEMENT
Éteignez l'appareil en appuyant sur la touche.
■ Appuyez sur le dispositif d'ouverture jaune pour ouvrir le tore flexible.
Retirez le tore flexible du conducteur.
3. CARACTERISTIQUES
3.1. CONDITIONS DE RÉFERENCE
| Grandeur d'influence | Valeurs de référence |
| Température 23 ± 3 °C | |
| Humidité relative 45 à 75 % HR | |
| Fréquence du signal mesuré 45 à 65 Hz | |
| Facteur de créée du signal mesuré | √2 |
| Diamètre du conducteur ≤ 5 mm | |
| Tension pile 2,8 - 3,2 V | |
| Champ électrique extérieur nul | |
| Champ magnétique DC extérieur (champ terrestre) | < 40 A/m |
| Champ magnétique AC extérieur nul | |
| Position du conducteur | centre dans le tore de mesure |
| Forme du tore de mesure quasi-circulaire |
3.2. CARACTERISTIQUES ELECTRIQUES
| Gamme d'affichage (A) | 4 40 400 | ||
| Domaine de mesure spécifique (A) | 0,020 - 3,999 | 4,00 - 39,99 | 40,0 - 399,9 |
| Résolution 1 mA 10 mA | 100 mA | ||
| Incertitude intrinsèque | ±(2% + 10 pt) | ±(1,5% + 2 pt) | ±(1,5% + 2 pt) |
En mode MAX :
| Gamme d'affichage (A) | 4 40 400 | ||
| Domaine de mesure spécifique (A) | 0,100 - 3,999 | 4,00 - 39,99 | 40,0 - 399,9 |
| Résolution 1 mA 10 mA | 100 mA | ||
| Erreur typique | ±(2% + 10 pt) | ±(1,5% + 2 pt) | ±(1,5% + 2 pt) |
3.3. vARIATIONS DANS LE DOMAINE
| Grandeur d'influence Plage | d'influence |
| Tension pile 1,8 à 3,2 V | |
| Température | 0 °C à 50 °C |
| Humidité relative 10 à 90% HR | |
| Fréquence | 10 à 20 Hz 20 Hz à 30 Hz 30 Hz à 400 Hz 400 à 1000 Hz 1000 à 3000 Hz |
| Position du conducteur dans le capteur (f < 400 Hz) | Position qualconque sur le périmètre interne du capteur |
| Conducteur adjacent parcouru par un courant AC | Conducteur au contact du périmètre externe du capteur |
| Facteur de créée | 1,4 à 3,5 limité à 600 Acrête |
| Réjection de mode série en AC | 0 à 400 Aéc |
| Réjection mode commun 50/60 Hz | 0 à 600 VRMS |
| Influence d'un champ ma-gnétique externe 50/60 Hz | 0 à 400 A/m |

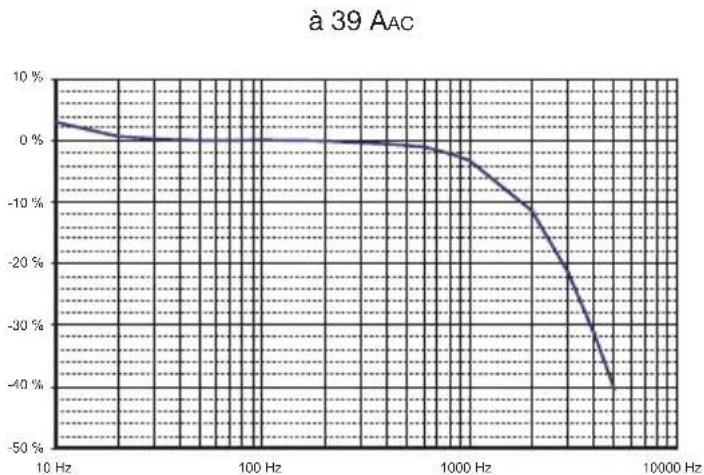

3.4. COURBE TYPIQUE DE RÉPONSE EN FRÉQUENCY
.ISATION
| Erreur sur la mesure | |
| Typique Maximale | |
| < 1 pt ±(0,2% + 1) pt) | |
| Voir courbe au § 3.4 | ± (5 % + 1 pt) ± (1 % + 1 pt) ± (0,5 % + 1 pt) ± (6 % + 1 pt) - 3 dB typique |
| ± 0,5 % ± (1,5 % + 1 pt) | |
| Hors ouverture : 33 dB Sur ouverture : 30 dB | Hors ouverture : ≥ 28 dB Sur ouverture : ≥ 25 dB |
| à 16,66 Hz : ± (2 % + 1 pt) à 50 Hz : ± (0,5 % + 1 pt) à 440 Hz : ± (30 % + 1 pt) | ± (6 % + 1 pt) ± (3 % + 1 pt) - |
| Boîtier : 43 dB Capteur : 50 dB | Boîtier : ≥ 30 dB Capteur : ≥ 40 dB |
3.5. ALIMENTATION
L'alimentation de l'appareil peut être réalisée :
soit par deux piles 1,5 V alcaline R03 (AAA),
■ soit par deux accumulateurs NiMH de même taille.
La tension nominale de fonctionnement se situe entre 1,8 et 3,2 V.
L'autonomie en fonctionnement continu est de :
70 heures pour des piles super alcalines,
50 heures pour des accumulateurs NiMH d'une capacité de 1200 mAh.
L'usure des piles est signalée pour le symbole clignotant sur l'afficheur. Lorsqu'il est allumé en fixe, il faut remplacer les piles (voir § 4.2).
3.6. CONDITIONS D'ENVIRONNEMENT
L'appareil doit être utilisé dans les conditions suivantes :
■ Température d'utilisation : 0^ à +50°C
■ Température de stockage : -20°C à +70°C (hors piles ou accumulateurs)
■ Humidité relative d'utilisation: 80% HR à 50°C
■ Humidité relative de stockage : 90% HR (jusqu'à 45^ )
Le capteur peut supporter une température de 90^ .
Utilisation en interieur.
Degre de pollution : 2.
Altitude: < 2000m
3.7.CARACTERISTIQUES CONSTRUCTIVES
Dimensions hors tout
Boitier: 100 × 60 × 20 ~mm
Cable de liaison:0,70 m
Capeur
Longueur (mm) 170 mm 250 mm
Diametre d'enserrage 45 mm 70 mm
Masse de l'appareil : 130 g environ.
Indice de protection : IP 40 selon IEC 60529
IK 04 selon IEC 50102
Auto-extinguibilité : V0 (selon UL 94)
Le tore flexible a une bonne tenue aux huiles et hydrocarbures aliphatiques.
3.8. CONFORMITE AUX NORMES INTERNATIONALES
Sécurité électriche selon IEC 61010-2-032 pour les capteurs de type B. Tension assignée de 600V par rapport à la terre en catégorie IV.
Double isolement :
3.9. COMPATIBILITE ÉLECTROMAGNÉTIQUE
Émission et immunité en milieu industriel selon IEC 61326-1 pour les apparèils portables.
4. MAINTENANCE
Toute intervention non/agree ou tout remplacement éce par des équivalences risquent de comprometre enment la sécurité.
4.1. NETTOYAGE
Déconnectez tout branchement de l'appareil et éteignez-le.
Utilisez un chiffon doux, légarement imbibé d'eau savonnese. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.
Veillez à ce qu'aucun corps étranger ne viennent entraver le fonctionnement du dispositif d'encliquetage.
4.2. REMPLACEMENT DES PILES
Le remplacement de la pile doit etre effectue lorsque le symbole - ^+ s'affiche.
Déconnectez tout branchement de l'appareil et éteignez-le.
A l'aide d'un tournevis, dévisse les deux vis de fermeture du boîtier.
- Remplacez les piles usagées par des piles neuves (piles 1,5 V super alcaline de type R03 ou AAA).
Refermez le boitier et assurez-vous de sa fermetre complet et correcte.
Revissez les deux vis.
Les piles et les accumulateurs usages ne doivent pas etre traites comme des dechets menagers. Rapportez-les au point de collecte approprié pour le recyclage.
4.3. VERIFICATION MÉTROLOGIQUE
Comme tous les apparèils de mesure ou d'essais, une vérification périodique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appar- reel. Pour les vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie accréédités COFRAC ou aux centres techniques MANUMESURE.
Renseignements et coordonnées sur demande :
Tel.: 0231645143 - Fax: 0231645109
4.4. RÉPARATION
Pour les réparations sous garantie et hors garantie, adresséz votre apparéil à l'un des centres techniques régionaux MANUMESURE, agréés CHAUVIN ARNOUX.
Renseignements et coordonnées sur demande :
Tel.: 02 31 64 51 43 - Fax: 02 31 64 51 09
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, returnez l'appareil à votre distributeur.
5. GARANTIE
Notre garantie s'exercé, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande.
La garantie ne s'applique pas suite à :
- une utilisation inappropriée de l'équipment ou à une utilisation avec un matériel incompatible;
des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant;
des travaux effectuels sur l'appareil par une personne non agreée par le fabricant; - une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement;
des dommages dus à des chocs, chutes ou inondations.
6. POUR COMMANDER
DigiFLEX MA400D-170 P01120575Z
DigiFLEX MA400D-250 P01120576Z
Livres sous blister avec :
deux piles alcaline 1,5 V AAA,
une attache velcro
une notice de fonctionnement 5 langues,
un certificat de verification.
6.1. ACCESSORIES
Sacoche 120x200x60. P01298074
Accroche-ceinture multifonction P01102100Z
6.2. RECHANGES
Jeude 5 attaches velcro . P01102113
IK 04 selon IEC 50102
190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE
Tél.:+33144854485-Fax:+33146277389-
info@chaevin-arnoux.fr
Export:Tel.:+33144854486-Fax:+33146279559-
export@chauvin-arnoux.fr
