VCCJS71 - Chargeur de batterie VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Chargeur de batterie VOLTCRAFT VCCJS71, compatible avec plusieurs types de batteries.
Tension d'entrée	220-240 V AC
Tension de sortie	12 V DC
Courant de sortie	1 A
Type de batteries compatibles	Plomb-acide, Gel, AGM
Utilisation	Idéal pour charger des batteries de véhicules, motos et autres applications similaires.
Maintenance et Réparation	Vérifier régulièrement l'état des câbles et des connecteurs. Nettoyer les contacts si nécessaire.
Sécurité	Équipé de protections contre les courts-circuits et les surcharges.
Informations Générales	Poids léger, design compact pour un transport facile. Garantie fabricant incluse.

FOIRE AUX QUESTIONS - VCCJS71 VOLTCRAFT

Comment charger une batterie avec le VOLTCRAFT VCCJS71 ?

Pour charger une batterie, connectez les bornes du chargeur aux pôles de la batterie, rouge au positif (+) et noir au négatif (-). Sélectionnez le mode approprié sur le chargeur, puis branchez-le à une prise électrique.

Que faire si le chargeur ne s'allume pas ?

Vérifiez que le chargeur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la batterie est correctement connectée et qu'elle n'est pas défectueuse.

Le chargeur indique une erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique affiché. En général, cela peut indiquer une connexion incorrecte, une batterie défectueuse ou un problème avec le chargeur lui-même.

Puis-je charger toutes les types de batteries avec ce chargeur ?

Le VOLTCRAFT VCCJS71 est conçu pour charger des batteries spécifiques. Vérifiez le manuel pour connaître les types de batteries compatibles avant de les charger.

Combien de temps faut-il pour charger une batterie ?

Le temps de charge dépend de la capacité de la batterie et du mode de charge sélectionné. En général, cela peut prendre entre 1 à 12 heures.

Le chargeur peut-il surchauffer ?

Oui, pendant le processus de charge, le chargeur peut devenir chaud. Assurez-vous de le placer dans un endroit bien ventilé et ne le couvrez pas pendant son utilisation.

Comment savoir si la batterie est complètement chargée ?

Le VOLTCRAFT VCCJS71 dispose d'un indicateur de charge qui s'éteindra ou changera de couleur lorsque la batterie est complètement chargée. Consultez le manuel pour plus de détails sur les indicateurs.

Puis-je utiliser le chargeur avec une batterie endommagée ?

Il est déconseillé de charger une batterie endommagée, car cela pourrait entraîner des risques de sécurité. Inspectez toujours la batterie avant de la charger.

Où puis-je trouver des pièces de rechange ou des accessoires pour le chargeur ?

Les pièces de rechange et accessoires peuvent être achetés auprès de revendeurs autorisés ou directement sur le site Web du fabricant.

Comment entretenir le VOLTCRAFT VCCJS71 ?

Pour entretenir le chargeur, gardez-le propre et sec. Évitez de l'exposer à des conditions extrêmes de chaleur ou d'humidité et rangez-le dans un endroit sécurisé lorsqu'il n'est pas utilisé.

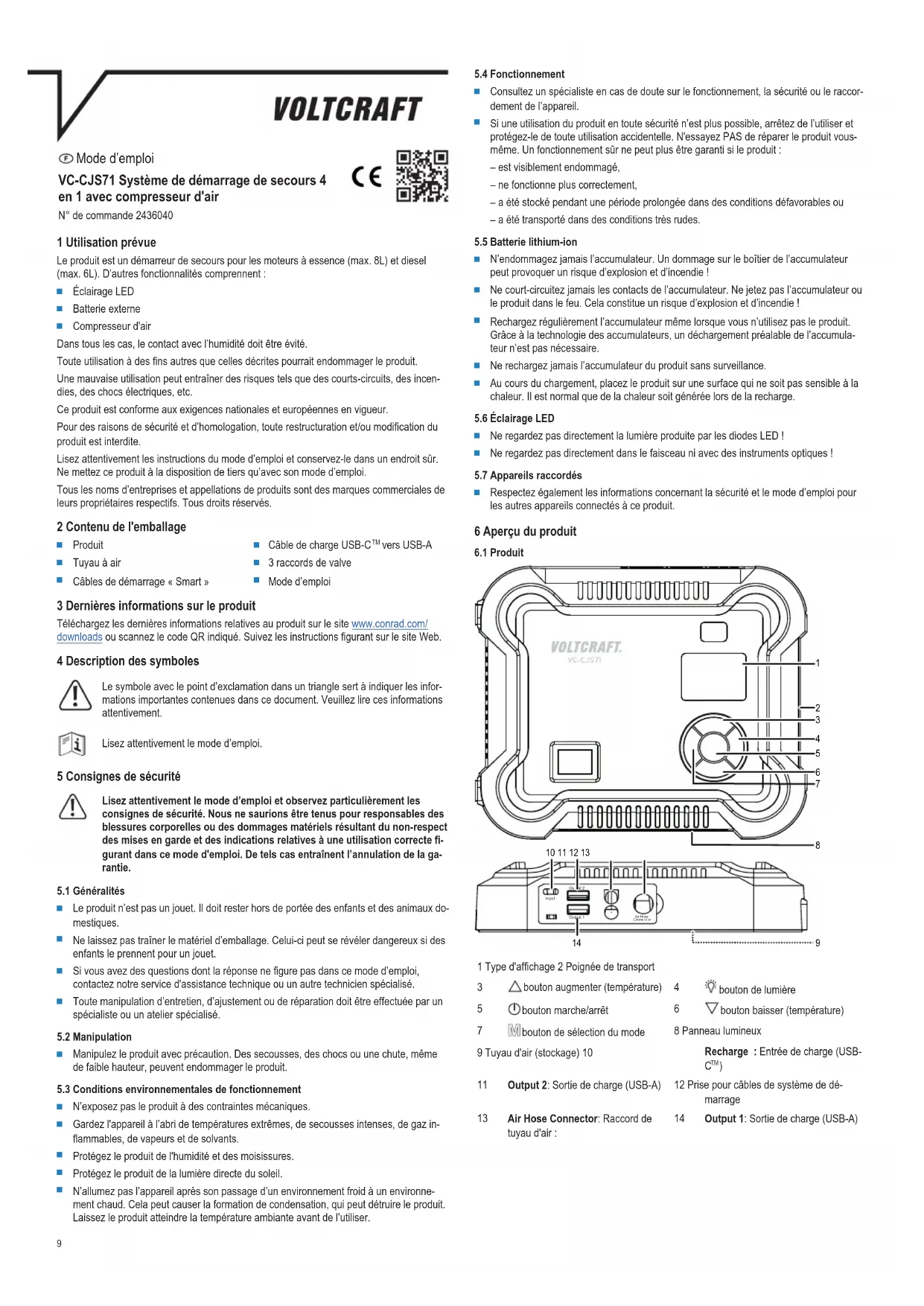

MODE D'EMPLOI VCCJS71 VOLTCRAFT

Vc-cjs71 système de démarrage de secours 4 en 1 avec compresseur d'air

N° de commande 2436040

1 Utilisation prévue

Le produit est un démarreur de secours pour les moteurs à essence (max. 8L) et diesel (max. 6L). D'autres fonctionnalités comprennent :

Eclairage LED Batterie externe Compresseur d'air

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, des chocs électriques, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

2 Contenu de l'emballage

Produit : Cable de charge USB-CTM vers USB-A, Tuyau d'air 3 raccords de valve, Cables de démarrage « Smart », Mode d'emploi

3 Dernières informations sur le produit

Téléchargez les dernières informations relatives au produit sur le site www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

4 Description des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes continues dans ce document. Veuillez lire ces informations attentivement.

Lisez attentivement le mode d'emploi.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte. De tels cas entraînent l'annulation de la garantie.

5.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques. Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet. Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé. Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

5.2 Manipulation

Manipuez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.3 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques. Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants. Protegez le produit de l'humidité et des moisissures. Protégez le produit de la lumière directe du soleil. N'allumez pas l'appareil après son passage d'un environnement froid à un environnement chaud. Cela peut causer la formation de condensation, qui peut détruire le produit. Laissez le produit atteindre la température ambiante avant de l'utiliser.

5.4 Fonctionnement

• ez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sur ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.

5.5 Batterie lithium-ion

N'endommagez jamais l'accumulateur. Un dommage sur le boîtier de l'accumulateur peut provoquer un risque d'explosion et d'incendie! Ne court-circuitez jamais les contacts de l'accumulateur. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela constitue un risque d'explosion et d'incendie! Rechargez régulièrement l'accumulateur même lorsque vous n'utilisez pas le produit. Grâce à la technologie des accumulateurs, un déchargement préalable de l'accumulateur n'est pas nécessaire. Ne rechargez jamais l'accumulateur du produit sans surveillance. Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

5.6 Éclairage LED

Ne regardez pas directement la lumière produite par les diodes LED! Ne regardez pas directement dans le faisceau ni avec des instruments optiques!

5.7 Appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

6.1 Produit

1 Type d'affichage 2 Poignée de transport

3 bouton augmenter (température) 5 bouton marche/arrêt 7 bouton de sélection du mode

bouton dellumière

bouton basser (température)

8 Panneau lumineux

9 Tuyau d'air (stockage) 10

Recharge: Entrée de charge (USB-C)

11 Output 2: Sortie de charge (USB-A)

12 Prise pour câbles de système de dé-marrage

13 Air Hose Connector: Raccord de tuyau d'air:

Sortie de charge (USB-A)

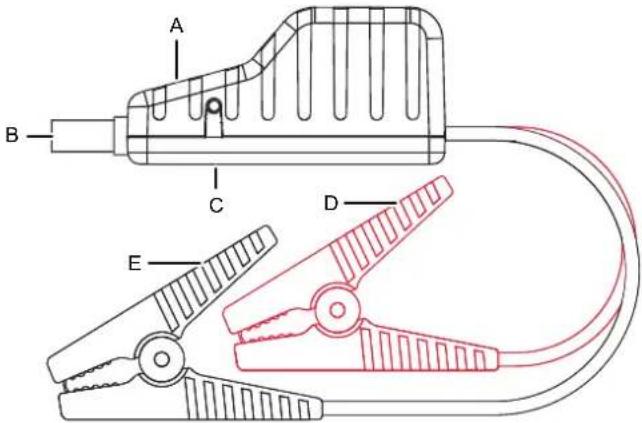

6.2 Cables du démarrage

A Indicateur d'état du démarreur B Prise pour câble de démarriage

C Bouton de démarrage forcé D Pince rouge du système de démarrage

Épingle noire du système de démarrage

Important:

• Ne rechargez pas la batterie extérieure via le port USB-A d'un ordinateur. Le courant fourni par ces ports pourrait être insuffisant et endommager l'ordinateur. - Pour prolonger la durée de la batterie, il est recommandé de la recharger entièrement tous les 3 à 6 mois.
• Ne démarrez pas le véhicule pendant que vous chargez les accumulateurs.

Les indicateurs de niveau de la batterie indiquent le niveau de charge :

Pour recharger la batterie, connectez une extrémité du câble de charge à une alimentation électrique et l'autre extrémité à une entrée de charge USB-C™. Input sur le produit.

• Clignotement des indicateurs du niveau de charge de l'accumulateur : charge en cours.
• Les indicateurs du niveau de batterie sont allumés : complètement chargée.

8 Batterie externe

Conditions préalables:

Pour utiliser ce produit comme batterie externe, vous aurez besoin d’un câble de charge approprié. 1. Connectez une extrémité du câble de charge à votre appareil mobile, et l’autre extrémité à une sortie de charge du produit. 2. Appuyez sur le bouton pour commencer la charge.

9 Éclairage LED

Appuyez sur le Bouton et maintenez-le enfoncé pour allumer/éteindre la lumière. Appuyez plusieurs fois sur le bouton pour passer d'un mode à l'autre : MARCHE (blanc) SOS (blanc) MARCHE (rouge) lumières stroboscopiques (rouge).

10.1 Paramètres

Bouton Action Description
M	Brève pression	Appuyez plusieurs fois sur ce bouton pour passer d'un pré-glage de pression à un autre : (voiture), photocyclette), (bicycle), (boucle), aucune icône (mode de réglage manuel).
M	Appuyez et maintenez enforcé	Lorsque l'unité de pression clignote, appuyez plusieurs fois sur le bouton pour selectionner une unité de pression : PSI, BAR, KPA, Kg/cm2.
Δ/ ∇	Brève pression	Augmenter / diminuer le niveau de pression d'air.
Ø	Brève pression	Démarrer/arrête le compresseur.

Conseil:

Sélectionnez un préréglage de pression, puis appuyez sur pour ajuster le niveau de pression d'air.

Important:

Inspectez le produit avant le gonflage. Vérifiez que la valve et le tuyau d'air ne sont pas endommagés. Évitez de plier ou restreindre le tuyau d'air pendant l'utilisation du compresseur. Risque de dommages dus à la pénétration d'eau. Évitez toute utilisation sous la pluie ou dans des conditions d'humidité. En cas de problème électrique ou mécanique, éteignez et débranchez immédiatement le produit. N'utilisez le produit que sur des articles gonflables (par exemple, pneus, ballons, lit gonflable). Veillez à ne pas gonfler exagérément. Veuillez vous référer au manuel de votre véhicule pour connaître la pression requise pour les pneus. - Observez attentivement les unités de pression des pneus et de pression d'air lors de l'utilisation du « mode de réglage manuel ». Un gonflage excessif peut provoquer l'éclatement d'un objet. Laissez le pneu de véhicule refroidir avant de le gonfler.

Conditions préalables:

Vous avez lu toutes les informations de sécurité et vous connaissez la pression de gonflage correcte pour la tâche à accomplir.

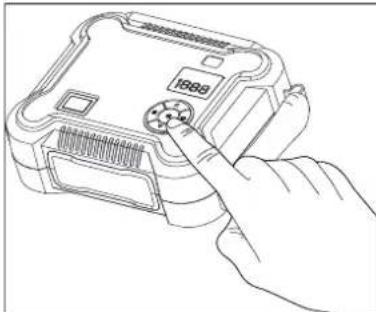

1. Appuyez et maintenez enfoncé mettez l'appareil en marche.
2. Assurez-vous que l'unité de pression appropriée est sélectionnée.
3. Sélectionnez un niveau de pression préréglé et/ou réglez manuellement le niveau de pression d'air.
4. (Si nécessaire) fixez un connecteur de valve à l'extrémité du tuyau d'air.
5. Raccordez le tuyau d'air à son connecteur Air Hose Connector sortie sur le produit.

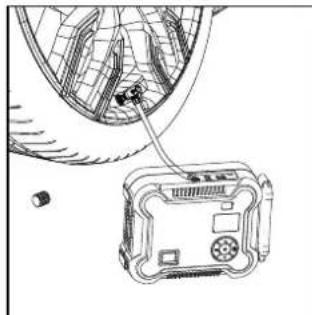

6. Connectez le tuyau d'air à la valve de l'objet à gonfler.

Le niveau de pression de l'objet s'affiche à l'écran.

1. Appuyez pour démarrer/arrêter le compresseur.
2. Appuyez et maintenez enfoncé pour arrêter l'appareil.
3. Débranchez le tuyau d'air.

Important:

Évitez la surchauffe. Pour chaque tranche d'utilisation continue de 8 minutes, le produit doit refroidir pendant 5 minutes avant toute réutilisation.

Important:

Utilisez uniquement les câbles de démarrage fournis. Nettoyez les bornes corrodées ou sales de la batterie du véhicule avant de connecter les câbles. N'utilisez pas le produit si un câble ou une pince est endommagé. Pour éviter d'endommager le produit, ne l'utilisez qu'avec des systèmes embarqués 12 V de véhicules. Ne court-circuitez jamais les bornes bipolaires, par exemple ne serrez pas les deux câbles ensemble ou sur la même pièce de matériel conducteur.

11.1 Avant de démarrer le véhicule avec le système de démarrage rapide

• Préparez le véhicule pour l'allumage. Par exemple, mettez le levier de vitesse en mode stationnement/point mort et serrez le frein de stationnement. Éteignez tous les appareils électroniques du véhicule, par exemple la climatisation, le chauffage, la radio et les phares. Assurez-vous que le démarreur est au moins chargé à 50%.

Important:

Si l'allumage échoue après 3 tentatives, débranchez le système de démarrage rapide, attendez 5 minutes, puis essayez le Procédé de démarrage force [▶ 11].

1. Branchez la fiche des câbles du démarreur à la prise des câbles du démarreur.
2. Clipsez les câbles rouge et noir sur les electrodes de la batterie du véhicule dans l'ordre suivant.
3. Pince rouge sur la borne positive (+).
4. Pince noire sur la borne négative (-).
5. Vérifiez l'indicateur d'état du système de démarrage :
6. Clignotement alterné rouge/vert (normal) → passée à l'étape 4.
7. Autres états de la LED : voir la section Indicateurs d'état [▶ 11].
8. Essayez de démarrer le véhicule.
9. Ne mettez pas le contact pendant plus de 3 secondes à la fois. Laissez le système de démarage refroidir pendant 30 secondes après chaque tentative de démarriage.
10. 3 tentatives maximum en 2 minutes.
11. Si le moteur démarre, débranchez la borne noire, puis la rouge. Replacez le couvercle des prises.

Laissez le véhicule tourner pendant environ 30 minutes pour recharger l'accumulateur.

Important:

Utilisez ce procédé si le démarrage normal échoue.

Si l'allumage échoue après trois tentatives, débranchez le système de démarrage rapide et contactez un technicien spécialisé.

1. Branchez la fiche des câbles du démarreur à la prise des câbles du démarreur.
2. Clipsez les câbles rouge et noir sur les electrodes de la batterie du véhicule dans l'ordre suivant.
3. Pince rouge sur la borne positive (+)
4. Pince noire sur la borne négative (-)
5. Vérifie les indicateurs d'état du démarreur :
6. Clignotement alterné rouge/vert (normal) → passez à l'étape 4.
7. Autres états de la LED : voir la section Indicateurs d'état [▶ 11].
8. Appuyez sur le bouton de démarriage force pendant 3 secondes jusqu'à ce que les voyageants lumineux LED s'allument en vert.
9. Démarrez le véhicule dans les 30 secondes qui suivent le passage du voyant au vert fixe.
10. Essayez de démarrer le véhicule. Ne mettez pas le contact pendant plus de 3 secondes à la fois. Laissez le système de démarrage refroidir pendant 30 secondes après chaque tentative de démarrage.
11. 3 tentatives maximum en 2 minutes.
12. Si le moteur démarre, débranchez le système de démarrage rapide et replacez le cache des prises.

Laissez le véhicule tourner pendant environ 30 minutes pour recharger l'accumulateur.

12 Indicateurs d'état

12.1 Normal

Indicateur d' état État
Alternance de clignotements rouge/vert Le système de démarche rapide est préti démarrage en cours.
Voyant vert allumé en permanence Le mode démarche forcé est activé.

12.2 Mode protection

Indicateur d'etat État
Rouge fixe/rouge cli-gnotant	Erreur de branchement. Veuillez vérifier tous les contacts.
Allumé en rouge/alarme sonore activée	Inversion de polarité : vérifie si les pinces sont branchées dans le mauvais sens. Court-circuit : les deux cables sont serrés ensemble ou sont fixés sur la même piece de métal conducteur.
Voyant rouge allumé en permanence	La protection contre l'inversion de polarité est déclenchée. La tension de la batterie connectée est supérieure à 12,6 V.

	Le système de démarrage n'est pas nécessaire, car la bata- rie du vehicule est suffisamment chargée pour démarrer le vehicule.
Clignotement rapide en rouge	Surchauffe: Pince >65 (±5) °C. Retirez les clips jusqu'à ce que l'indicateur d'état du démarreur revienne à la normale (clignote- ment alterné rouge/vert).
Voyant vert clignotant lentement	La charge de l'accumulateur de démarrage rapide est trop faible, rechargeze-le.

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.
• Ne plongez pas le produit dans l'eau.
• Débranche le produit de l'alimentation électrique.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

14 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé en séparation des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad dans les centres de collecte créés par Conrad, dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usage à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

15.1 Généralités

Entrée de charge (USB-CTM) 5 V 2,0 A

Bloc de batterie (rechargeable).... 14,8 V 59,2 Wh, Li-ion (non démontable), 16000 mAh

Bloc de batterie (temps de recharge) env. 8-9 heures

Protection contre la décharge excessive. ≤ 13V± 0,3V

Protection contre le dépassement de température. ≥ 65^± 5^

Protection contre l'inversion de charge. ≥ (12,6V± 03V)

Conditions de fonctionnement/stockage. -20 à +60 °C, 40 à 85 % HR (sans condensation)

Dimensions (lxxh) 207 x 170 x 86 mm

Poids. 1,5 kg

15.2 Batterie externe

Sortie de charge (USB-A) Sortie 1:5 V/CC 3A,9V/CC2A,12V/CC1,5A max.18W Sortie 2:5V/CC3A

15.3 Système de démarrage rapide

Système embarqué du véhicule.... 12 V/CC

Courant de démarrage (valeur de crête) 600 A (1200 A)

Démarrages de secours......... environ 15 (influencés par des facteurs tels que la température ambiantes, la taille et l'état mécanique du moteur)

Types de moteurs adaptés. Essence (cylindrée ≤ 8,0L) Diesel (cylindrée ≤ 6,0L)

15.4 Compresseur d'air

Cycle de service : 8 minutes de marche, 5 minutes d'arrêt

Pression d'air : 10 bar max. (150 psi)

15.5 Éclairage LED

Lumière. Blanc:4000K,200 Im,2 W

Rouge:80Im,2W

Modes d'éclairage. MARCHE (blanc) → SOS (blanc) → MARCHE

(rouge) lumières stroboscopiques (rouge)
