VCCJS71 - Batterieladegerät VOLTCRAFT - Kostenlose Bedienungsanleitung

Technische Merkmale	VOLTCRAFT VCCJS71 Batterieladegerät, kompatibel mit mehreren Batterietypen.
Eingangsspannung	220-240 V AC
Ausgangsspannung	12 V DC
Ausgangsstrom	1 A
Kompatible Batterietypen	Blei-Säure, Gel, AGM
Verwendung	Ideal zum Laden von Fahrzeugbatterien, Motorrädern und ähnlichen Anwendungen.
Wartung und Reparatur	Überprüfen Sie regelmäßig den Zustand der Kabel und Anschlüsse. Reinigen Sie die Kontakte bei Bedarf.
Sicherheit	Ausgestattet mit Schutz gegen Kurzschlüsse und Überlastungen.
Allgemeine Informationen	Leichtes Gewicht, kompaktes Design für einfachen Transport. Herstellergarantie inklusive.

Häufig gestellte Fragen - VCCJS71 VOLTCRAFT

Wie lade ich eine Batterie mit dem VOLTCRAFT VCCJS71?

Um eine Batterie zu laden, verbinden Sie die Klemmen des Ladegere4ts mit den Polen der Batterie, rot an Plus (+) und schwarz an Minus (-). We4hlen Sie den passenden Modus am Ladegere4t und stecken Sie es dann in eine Steckdose.

Was tun, wenn das Ladegere4t nicht einschaltet?

Prfcfen Sie, ob das Ladegere4t korrekt an eine funktionierende Steckdose angeschlossen ist. Stellen Sie auch sicher, dass die Batterie richtig verbunden ist und nicht defekt ist.

Das Ladegere4t zeigt einen Fehler an, was tun?

Schlagen Sie im Benutzerhandbuch den spezifischen Fehlercode nach. In der Regel kann dies auf eine falsche Verbindung, eine defekte Batterie oder ein Problem mit dem Ladegere4t selbst hinweisen.

Kann ich alle Batterietypen mit diesem Ladegere4t laden?

Das VOLTCRAFT VCCJS71 ist ffcr bestimmte Batterietypen ausgelegt. berprfcfen Sie das Handbuch, um die kompatiblen Batterietypen vor dem Laden zu kennen.

Wie lange dauert es, eine Batterie zu laden?

Die Ladezeit he4ngt von der Kapazite4t der Batterie und dem gewe4hlten Lademodus ab. In der Regel kann es zwischen 1 und 12 Stunden dauern.

Kann das Ladegere4t fcberhitzen?

Ja, we4hrend des Ladevorgangs kann das Ladegere4t warm werden. Stellen Sie sicher, dass es an einem gut belfcfteten Ort steht und decken Sie es we4hrend des Gebrauchs nicht ab.

Wie erkenne ich, ob die Batterie vollste4ndig geladen ist?

Das VOLTCRAFT VCCJS71 verffcgt fcber eine Ladeanzeige, die erlischt oder die Farbe e4ndert, wenn die Batterie vollste4ndig geladen ist. Weitere Details zu den Anzeigen finden Sie im Handbuch.

Kann ich das Ladegere4t mit einer beschädigten Batterie verwenden?

Es wird nicht empfohlen, eine beschädigte Batterie zu laden, da dies Sicherheitsrisiken verursachen kann. berprfcfen Sie die Batterie immer vor dem Laden.

Wo kann ich Ersatzteile oder Zubehf6r ffcr das Ladegere4t finden?

Ersatzteile und Zubehf6r kf6nnen bei autorisierten He4ndlern oder direkt auf der Website des Herstellers erworben werden.

Wie pflege ich das VOLTCRAFT VCCJS71?

Um das Ladegere4t zu pflegen, halten Sie es sauber und trocken. Vermeiden Sie extreme Hitze- oder Feuchtigkeitsbedingungen und bewahren Sie es an einem sicheren Ort auf, wenn es nicht verwendet wird.

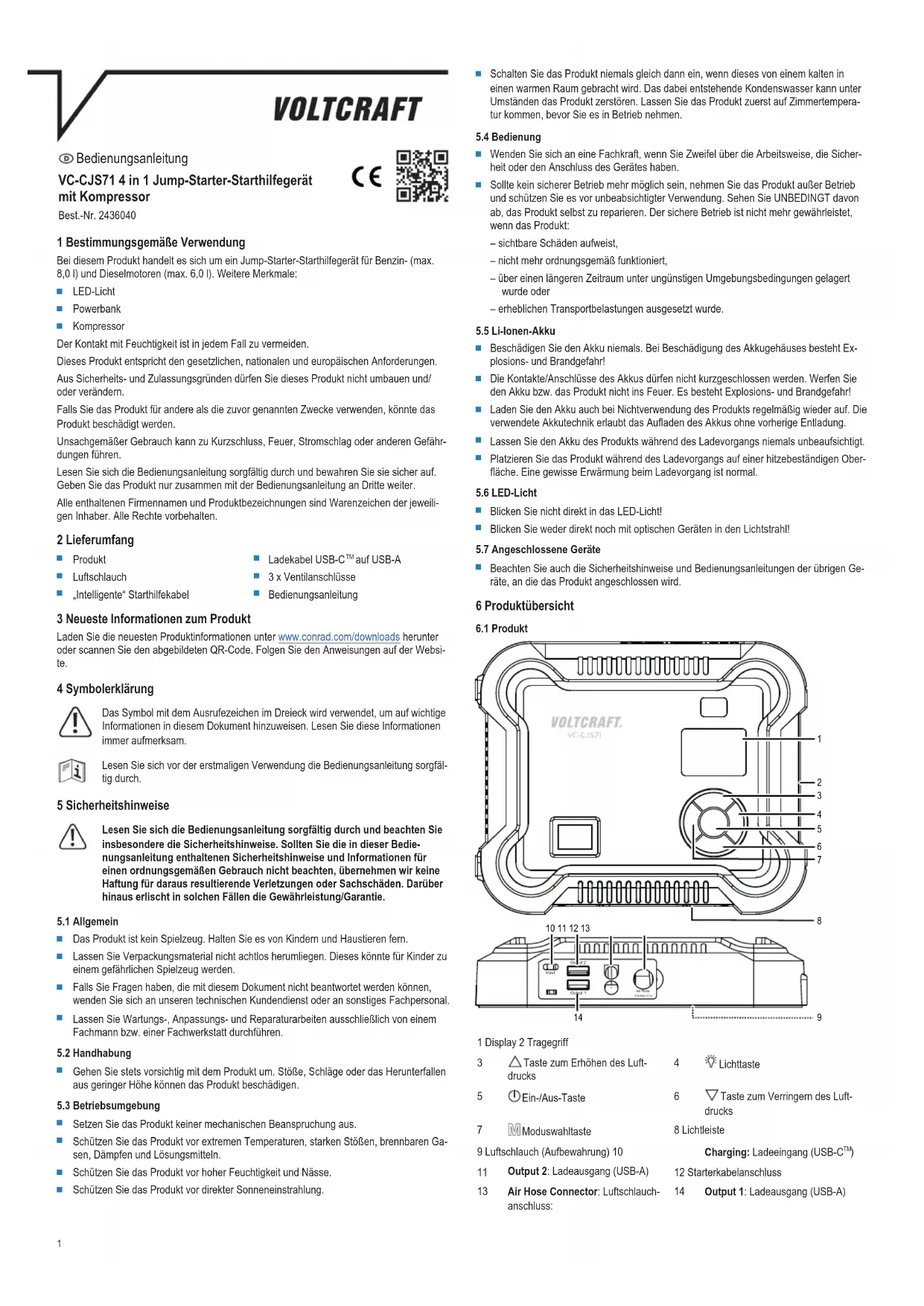

BEDIENUNGSANLEITUNG VCCJS71 VOLTCRAFT

VC-CJS71 4 in 1 Jump-Starter-Starthilfegerat mit Kompressor

CC

Best.-Nr. 2436040

1 Bestimmungsgemäß Verwendung

Bei diesem Produkt handelt es sich um ein Jump-Starter-Starthilfegerät für Benzin- (max. 8,0 l) und Dieselmotoren (max. 6,0 l). Weitere Merkmale:

LED-Licht
Powerbank
Kompressor

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Aus Sicherheits- und Zulassungsgründen * d ufen Sie这点 Produkt nicht umbauen und/oder verändem.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, konnte das Produkt beschädigt werden.

Unsachgemäß Gerbrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicherauf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2 Lieferumfang

Produkt
Ladekabel USB-C™ auf USB-A
Luftschlauch
3 x Ventilanschlusse
Intelligente"Starthilfekabel
Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklarung

Das Symbol mit dem Ausrufezeichen im Dreieck wird verwendet, um auf wichtige Informationen in thisem Dokument hinzuweisen. Lesen Sie diese Informationen immer aufmerksam.

Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfältig durch.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitschinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitschinweise und Informationen für einen ordnungsgemäß Gebrauch nicht beachten, übernehmen wir keine Haftung für darauf resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fälle die Gewährleistung/Garantie.

5.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
- Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden.
- Falls Sie Fragen haben, die mit thisem Dokument nicht beantwortet werden konnen, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführten.

5.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
  Schützen Sie das Produkt vor extremen Temperatoren, starken Stößen, brennbaren Ga-osen, Dämpfen und Lösungsmitteln.
  Schützen Sie das Produkt vor hoher Feuchtigkeit und Nasse.
  Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

Schalten Sie das Produkt niemals gleich dann ein, wenn这点en von einem kalten in einen warmen Raum gebracht wird. Das darauf entstehende Kondenswasser kann unter Umständen das Produkt zerstehen. Lassen Sie das Produkt zuerst auf Zimmertemperaturkommen, bevor Sie es in Betriebephmen.

5.4 Bedienung

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
Sollte kein{sicherer Betrieb mehr möglich sein,nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab,das Produkt selbst zu reparieren.Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist.
• nicht mehr ordnungsgemäß Funktioniert,
• über einen längeren Zeitraum unter umgrenstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Li-Ionen-Akku

• Beschädigten Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr!
  Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
  Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäß wieder auf. Die verwendete Akkutechnik erlaubt das Aufladen des Akkus ohne vorherige Entladung.
  Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.
• Platzierten Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärung beim Ladevorgang ist normal.

5.6 LED-Licht

Blicken Sie nicht direkt in das LED-Licht!
Blichen Sie wededer direkt noch mit optischen Geräten in den Lichtstrahl!

5.7 Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

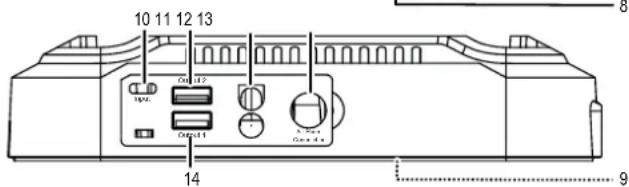

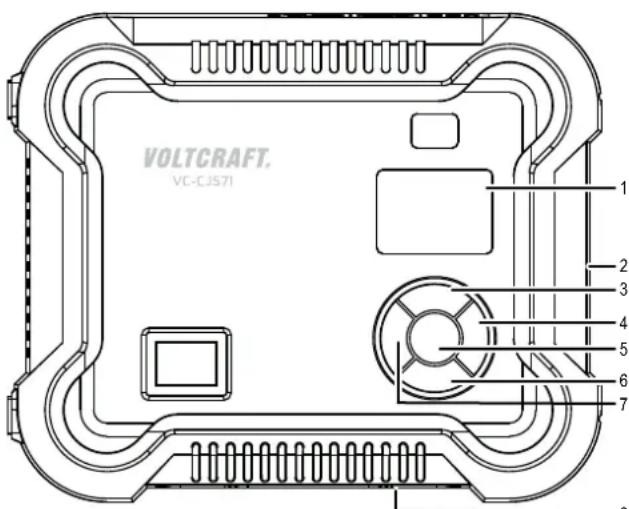

6 Produktübersicht

6.1 Produkt

1 Display 2 Tragegriff

3 Taste zum Erhöhen des Luftdrucks
5 Ein-/Aus-Taste

7 Moduswahltaste

9 Luftschlauch (Aufbewährung) 10

11 Output 2:Ladaausgang (USB-A)
13 Air Hose Connector: Luftschlauchanschluss:

4

Lichttaste

6

Taste zum Verringem des Luftdrucks

8 Lichtleiste

12 Starterkabelanschluss

14 Output 1:Ladaausgang (USB-A)

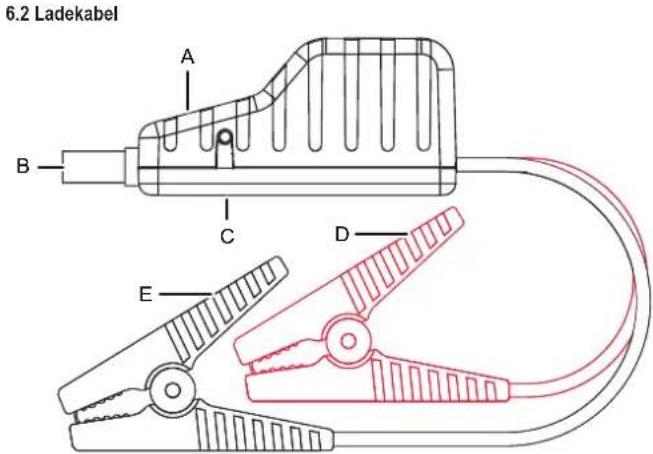

A Starthilfe-Anzeige B Stecker fur Starthilfekabel
C Zwangsstart-Taste D Rote Polklemme (+)
E Schwarze Polklemme (-)

7 Geräteakku laden

Wichtig:

• Laden Sie die Powerbank nicht über den USB-A-Anschluss eines Computers auf. Der von diesen Anschlüssen bereitgestellte Ladestrom reicht nicht aus. Deshalb kann dadurch der Computer beschadigt werden.
  Zur Veränderung der Akkulebensdauer sollte der Akku alle 3 - 6 Monate voll aufgeladen werden.
• Das Fahrzeug nicht während des Aufladens fremdstarten!

Die Batterieladezustandsanzeige zeigt den Ladezustand an: ( = 25%, = 50%, = 75%, = 100%) .
Um die Batterie wieder aufzuladen, schlieben Sie ein Ende des Ladekabels an eine Stromversorgung und das andere Ende an den USB-CTM Ladeeingang Input an dem Gerät an.

• Wenn die Ladestandsanzeige blinkt, wird der Akku aufgeladen.
• Wenn die Ladestandsanzeige konstant leuchtet, ist der Akku vollständig geladen.

8 Powerbank

Voraussetzungen:

Um diesen Produkt als Powerbank zu verwenden, besteht Sie ein geeignetes Ladekabel.
1. Verbinden Sie ein Ende des Ladekabels mit ihrer mobilen Gerät und das andere Ende mit einem Ladeausgang am Produkt.
2. Halten Sie die Taste lange gedrückt, Üm Starten des Aufladevorgangs.

9 LED-Licht

Halten Sie die Taste lange gedrück, im das Licht EIN/AUS zu schalten.
- Drücken Sie Taste wiederholt, um die einzelnen Betriebsmodi aufzurufen: EIN (weiß) → SOS (weiß) → EIN (rot) → Stroboskop (rot).

10 Kompressor

10.1 Einstellungen

Taste Aktion Beschreibung
M	Kurz drücken	Drücken Sie die Taste wiederholt, um durch die Druckvoreinstel-lungen zu schalten: (Auto), (Motorrad), (Fahrrad), (Ball) Mein Sym-bol (manueller Einstellmodus).
M	Halten Sie die Taste	Wenn die Druckeinheit blinkt, drücken Sie wiederholt, um eine der Druckeinheiten auszuwahlen: PSI, BAR, KPA, Kg/cm2.
Δ/Δ	Kurz drücken	Erhöht/verrigert den Luftdruck.
Ø	Kurz drücken	Startet/stopt den Kompressor.

Tipp:

Wahlen Sie einen voreingestellen Druck und drücken Sie dann zum Feineinstellen des Luftdrucks.

10.2 Aufblasen

Wichtig:

• Überprüfen Sie das jeweilige Produkt vor dem Aufblasen. Stellen Sie sicher, dass das Ventil und der Luftschlauch nicht beschadigt sind.
  Knicken oder drücken Sie den Luftschlauch nicht zusammen, wenn der Kompressor in Betrieb ist.
  Gefahr von Schaden durch eindringendes Wasser Benutzten Sie den Kompressor nicht bei Regen oder in einer nassen Umgebung.
  Schalten Sie das Gerät bei einer elektrischen oder mechanischen Störung sofort AUS und trennen Sie es vom Netz.
  Benutzen Sie das Gerät nur für aufblasbare Gegenstände (z. B. Reifen, Balle, Luftbett/-matratze). Achten Sie entsprechenden darauf, dass nicht zu viel Luft in den jeweiligen Gegenstand gelangt.
  Den richtigen Reifendruck für Ihr Fahrzeug entnehmer Sieitte der Bedienungsanleitung Ihres Fahrzeugs.
  Achten Sie sorgfält auf den Reifendruck und die Luftdruckeinheiten, wenn Sie den "manuellen Einstellmodus" verwenden. Wird zu hoher Luftdruck aufgegeben, kann dies zum Platz des jeweiligen Gegenstanden führen.
  Lassen Sie einen Fahrzeugreifen erst abkühlen, bevor Sie ihn aufpumpen.

Voraussetzungen:
Sie haben alle Sicherheitshinweise gelesen und kennen den richtigen Luftdruck für den jeweiligen Gegenstand.

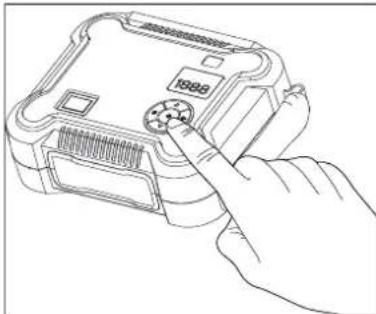

1. Halten Sie die Taste zum Einsatz den Geräts.
2. Stellen Sie sicher, dass die richtige Druckheit ausgewählt ist.
3. Wahlen Sie einen voreingestellten Luftdruck aus und/oder stellen Sie ihn manuell ein.
4. Bringen Sie einen Ventilanschluss am Ende des Luftschlauchs an (falls notwendig).
5. Schließen Sie den Luftschlauch an den Luftschlauchanschlussausgang Air Hose Connector an dem Gerät an.

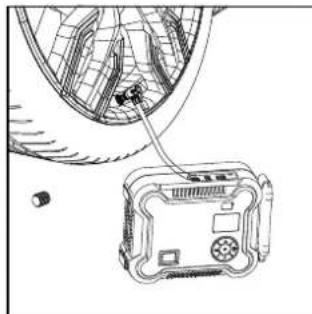

6. Schlieben Sie den Luftschlauch an das Ventil des jeweils aufzublasenden Gegenstandsn an

Im Display wird der Luftdruck des jeweiligen Gegenstands angezeigt.

1. Drucken Sie auf um Starten/Stoppen des Kompressors.
2. Halten Sie die Taste Am Ausschalten des Geräts.
3. Nehmen Sie den Luftschlauch ab.

Wichtig:

Vermeiden Sie Überhitzung. Nach jeweils 8 Minuten Dauerbetrieb muss das Gerät 5 Minuten abkühlen, bevör es erneut benutzt werden kann.

11 Schnellstartsystem

Wichtig:

• Verwenden Sie nur die beiliegenden Starthifiekabel.
  Reinigen Sie korrodierte oder verschutzte Pole der Fahrzeugbatterie, bevor Sie die Kabel anschlieben.
  Bei beschädigten Kabeln oder Polklemmen nicht verwenden
  Um Schaden am Gerät zu vermeiden, nur für Fahrzeuge mit 12-V-Bordnetz verwenden.
  Die beiden Polklemmen dürfen keinesfalls kurzgeschlossen werden, d. h. weder bei de Klemmen aneinander halten noch mit dem gleichen leitfähigen Material verbinden.

11.1 Vor dem Fremdstarten des Fahrzeugs

Bereiten Sie das Fahrzeug auf das Starten vor. Legen Sie den Wahlhebel in Park-/Neutralstellung und betätigten Sie die Handbremse.
Schalten Sie alle elektrischen Verbraucher im Fahrzeug aus, ebenso die Klimaanlage, die Hezung, das Radio und die Beleuchtung.
Vergewissern Sie sich, dass der Schnellstarter mindestens 50% geladen ist.

11.2 Normaler Startvorgang

Wichtig:

Scheitert der Fremdstart nach 3 Versuchen, trennen Sie das Schnellstartsystem von den Anschlüssen und warten Sie 5 Minuten. Probieren Sie dann die Zwangsstartmethode [▶ 3] aus.

1. Schlieben Sie den Stecker der Starthilfekabel am Anschluss für die Starterkabel an.

2. Schließen Sie das rote und das Schwarze Kabel an den Batteriepolen der Fahrzeugbatterie an. Beachten Sie damit folgende Reihenfolge:

3. Rote Polklemme an Plus (+).
   -Schwarze Polklemme an Minus (-).

4. Kontrollieren Sie die Starthilfe-Anzeige:

5. Rot/grün blinkt abwechselnd (normal) → weiter mit Schritt 4.

6. Anderer LED-Status: siehe Abschnitt Statusanzeigen [▶ 3].

7. Unternehmen Sie einen Startversuch.

Jeder Fremdstart solte nicht länger als 3 Sekunden dauern.
- Lassen Sie den Schnellstarter nach jedem Startversuch für 30 Sekunden abkühlen.
Maximal 3 Startversuche innerhalb von 2 Minuten.

1. Falls der Motor angelassen wird, klemmen Sie zuerst das schwarze und dann das rote Kabel von den Battierpolen ab. Bringen Sie die Schutzabdeckung wieder an.

Lassen Sie den Motor etwa 30 Minuten lang laufen, damit die Batterie wieder ge-laden wird.

11.3 Zwangsstartmethode

Wichtig:

Verwenden Sie diese Methode, wenn die normale Startmethode fehlschlägt.

Scheitert der Fremdstart nach 3 Versuchen, trennen Sie das Schnellstartsystem von den Anschlüssen und wenden Sie sich an eine Fachwerkstatt.

1. Schlieben Sie den Stecker der Starthilfekabel am Anschluss fur die Starterkabel an.

2. Schließen Sie das rote und das schwarze Kabel an den Batteriepolen der Fahrzeugbatterie an. Beachten Sie damit folgende Reihenfolge:

3. Rote Polklemme an Plus (+)

4. Schwarze Polklemme an Minus (-)

5. Kontrollieren Sie die Starthilfe-Anzeige:

6. Rot'grün blinkt abwechselnd (normal) → weiter mit Schritt 4.

7. Anderer LED-Status: siehe Abschnitt Statusanzeigen [3].

8. Halten Sie den Zwangsstart-Taste für 3 Sekunden gedrückt, bis die Status-LEDs grün leuchten.

9. Starten Sie das Fahrzeug innerhalb von 30 Sekunden, nach dem die LED dauerhaft grün leuchtet.

10. Unternehmen Sie einen Startversuch. Starten Sie jeder Mal nicht länger als 3 Sekunden.

11. Lassen Sie den Schnellstarter nach jedem Startversuch für 30 Sekunden abkühlen.
    Maximal 3 Startversuche innerhalb von 2 Minuten.

12. Startet der Motor, klemmen Sie das Schnellstartsystem ab und bringen Sie die Schutzabdeckung an.

Lassen Sie den Motor etwa 30 Minuten lang laufen, damit die Batterie wieder ge-laden wird.

12 Statusanzeigen

12.1 Normal

Statusanzeige Status
Blinkt abwechselnd rot/grün Das Schnellstartsystem ist bereit/Starthilfe lauft.
Leuchtet grüne Zwangsstartfunktion ist aktiviert.

12.2 Schutzmodus

Statusanzeige Status
Leuchtet/blinkt rot Anschlussfehler.itte alle Kontakte überprüften.
Leuchtet rot/Alarm er-tont	■ Verpolung:Prüfen Sie,ob die Polklemmen korrekt ange-schlossen sind.Kurzschluss:Beide Kabel sind zusammen geschalte oder mit dem gleichen Stück leitfähigem Metall verbunden.
Leuchtet rot	■ Der Verpolungsschutz hat ausgelöst. Die Spannung der an-geschlüssenen Batterie beträgt>12,6 V.Das Starthilfegerät wird nicht benöttigt,weil die Fahrzeugbat-terie zum Starten des Fahrzeugs ausreichend geladen ist.

Blinkt schnell rot Überhitzung: Klemmentemperatur >65 (±5) °C. Entfernen Sie die Klemmen, bis die Anzeige für den Starthilfeststatus wieder normal ist (blinkt abwechselend rot/grün).

Blinkt langsam grün Akkuldung des Schnellstartsystems ist zu niedrig und muss auf-geladen werden.

13 Reinigung und Wartung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

• Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

14 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit thisem Symbol gekennzeichnet werden. Dieses Symbol weist daraufhin, dass这点 Gerät am Ende seiner Lebensdauer getreten von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ohnen folgende kostenlose Rückgabemöglichkeiten zur Verfugung (weitere Informationen auf unserer Internet-Section):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungssträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling geiten.

15 Technische Daten

15.1 Allgemein

Ladeeingang (USB-CTM) 5 V/DC, 2,0 A

Akkupack (aufladbar) 14,8 V 59,2 Wh, Li-Ion (nicht herausnehmbar),16000 mAh

Akkupack (Aufladezeit) ca. 8-9 Stunden

Schutz. Kurzschluss, Überlast, Unterspannung, Überspannung, Überladung, Übertemperatur, Umkehrladung, Verpolung

Schutz vor Überentladung. ≤ 13V± 0,3V

Ubertemperaturschutz. >65^± 5^

Verpolungsschutz. ≥ (12,6V± 0,3V)

Betriebs-/Lagerbedingungen -20 bis +60^ 40-85% rF (nicht kondensierend)

Abmessungen (L x B x H) 207 x 170 x 86 mm

Gewicht. 1,5 kg

15.2 Powerbank

Ladaausgang (USB-A) Ausgang 1:5 V/DC,3A;9V/DC,2A;12V/DC,1,5A max.18W Ausgang2:5V/DC,3A

15.3 Starthilfefunktion

Fahrzeugbordnetz 12 V/DC

Startstrom (Spitzenwert) 600 A (1200 A)

Schnellstarts. ca. 15 (abhängig von Faktoren wie Umgebungstemperatur, Groß und mechanismisch Zustand des Motors)

Geeignete Motortypen. Benzin (Hubraum ≤ 8,0L )Diesel (Hubraum ≤ 6,0L

15.4 Kompressor

Betriebszyklus 8 Minuten EIN, 5 Minuten AUS

Luftdruck max. 10 bar (150 psi)

15.5 LED-Licht

Licht. WeiB: 4000 K, 200 lm, 2 W

Rot: 80 Im, 2 W

Lichtmodi EIN (weiβ) → SOS (weiβ) → EIN (rot) → Stroboskop (rot)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersatzung vorbehalten. Reproduktionen jeder Art. z. B. Fotokopie. Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schrifllichen Genehmigung des Herausgebieten. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

15 Technische gegevens

15.1 Algemeen
