MODE D'EMPLOI RU1085 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

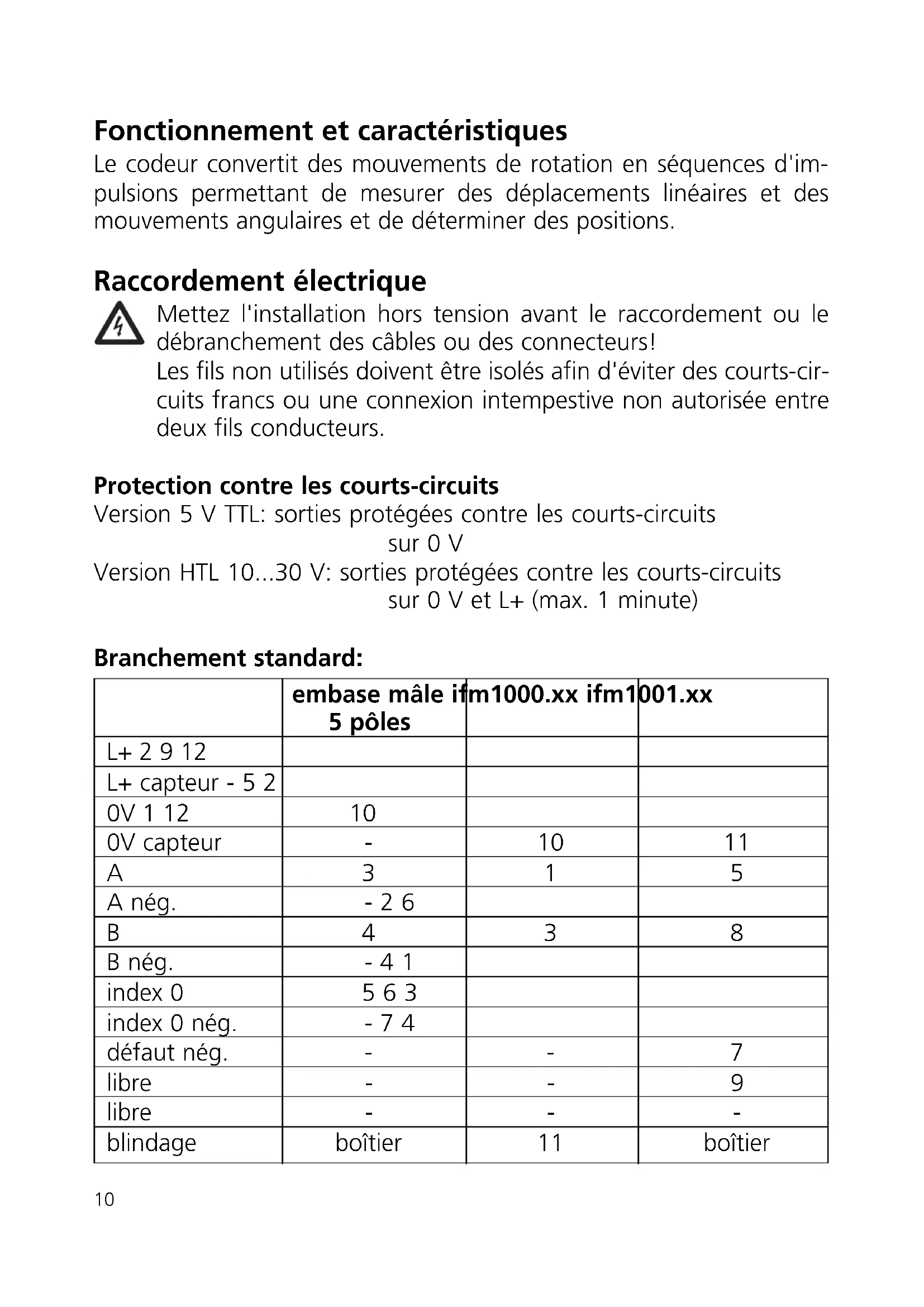

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des cables ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits français ou une connexion intermessive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm1001.xx
	5 pôles
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier
	ifm1013.xx câble 5 fils câble		13 fils
L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - -	blanc
A	2	vert	brun
A nég.	- -	vert
B	4	blanc	gris
B neg.	- -	rose
index 0	5	jaune	rouge
index 0 nég.	- -	noir
défaut nég.	- -	violet
libre	- -	-
libre	- -	jaune
blindage	3	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le cable ou par des cables à se procurer séparément.

Lorsque des cables appropriés sont utilisés, la longueur maximale du cable est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les cables doivent être installés séparément des sources parasites, la distance minimale étant de 20~cm . Le blindage tresse dans le cable est relié au boîtier du codeur.

Signaux de sortie

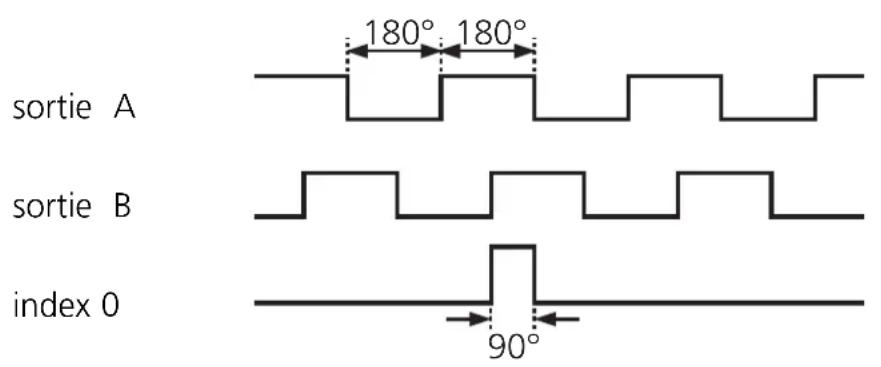

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90^ , de ce fait le sens de rotation peut être évalué dans le modulelectronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur il peut être utilisé comme repéré à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

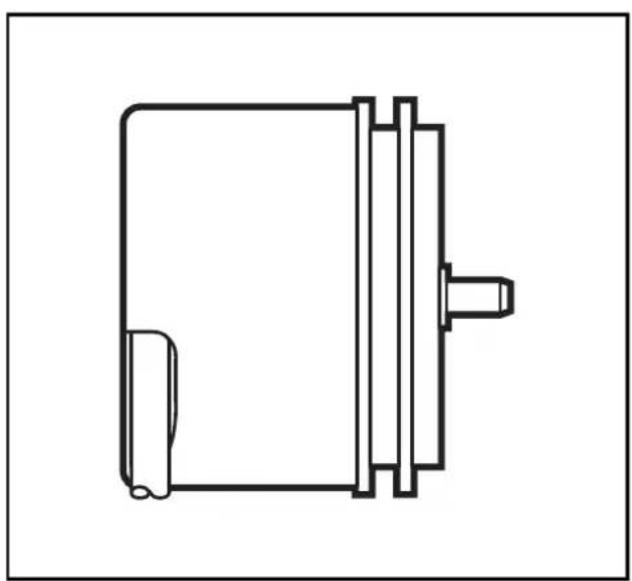

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre: l'appareil risque d'être détruit!

Le codeur peut être visse sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle elastique pour compenser les déports de l'arbre afin de protégger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flamque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

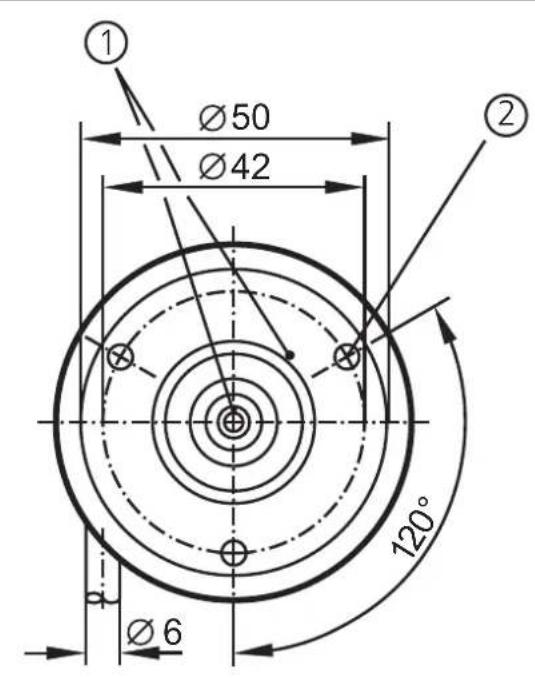

flasque de fixation E60033

1) repère
2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
