Type de produit	Codeur incrémental
Marque	IFM
Modèle	RU6124
Catégorie	Multimètre
Fonction principale	Mesure de déplacements linéaires et angulaires, détection de positions
Type de sortie	TTL (5 V, 20 mA) ou HTL (10...30 V, 50 mA)
Tension d'alimentation	5 V ou 10...30 V (selon version)
Nombre de pas (impulsions par tour)	Selon étiquette
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	f_max × 60 / Z (f_max en Hz)
Signaux de sortie	Sortie A, Sortie B, Index (0) avec déphasage de 90°
Protection contre les courts-circuits	Oui, entre sorties et UP/UN (<1 min)
Diamètre du boîtier	58 mm
Diamètre de la bride	50 mm
Fixation	Par flasque, 4 trous M4 prof. 5 mm
Longueur maximale de câble	100 m (version 5 V), 50 m (version 10...30 V)
Blindage	Requis ; boîtier et connecteur à relier à la terre
Montage	Utiliser un accouplement flexible ; éviter les chocs
Raccordement électrique	Suivre le schéma de câblage sur le boîtier ; mettre hors tension
Sécurité	Mettre l'installation hors tension avant toute intervention

FOIRE AUX QUESTIONS - RU6124 IFM

Comment monter le codeur IFM RU6124 ?

Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre. Fixez le flasque de fixation à l'aide de vis M4. Évitez les chocs sur l'arbre.

Quelle est la différence entre les versions TTL et HTL ?

La version TTL fonctionne sous 5 V avec un courant de sortie de 20 mA, tandis que la version HTL fonctionne sous 10...30 V avec 50 mA. La version HTL est protégée contre les courts-circuits.

Quelle est la longueur maximale du câble de raccordement ?

Pour la version 5 V, la longueur maximale est de 100 m ; pour la version 10...30 V, elle est de 50 m. Utilisez un câble blindé et éloignez-le des sources parasites (distance minimale 20 cm).

Comment raccorder le blindage ?

Reliez le boîtier du codeur, le connecteur et l'électronique d'exploitation via le blindage, puis connectez le tout à la terre.

Quels sont les signaux de sortie du codeur ?

Le codeur délivre deux signaux en quadrature : sortie A et sortie B, ainsi qu'un signal d'index (0). Le déphasage entre A et B est de 90°.

Comment déterminer le nombre de pas (impulsions par tour) ?

Le nombre de pas est indiqué sur l'étiquette du codeur. Il varie selon la version commandée.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale se calcule par la formule : f_max × 60 / Z, où f_max est la fréquence d'impulsions en Hz et Z le nombre de pas.

Le codeur est-il protégé contre les courts-circuits ?

Oui, les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant moins de 1 minute.

Que faire si le codeur ne fonctionne pas correctement ?

Vérifiez d'abord que l'installation est hors tension. Contrôlez le raccordement électrique, le blindage et l'absence de dommages mécaniques. Consultez la notice pour le dépannage.

Peut-on utiliser le codeur en extérieur ou en milieu humide ?

La notice ne spécifie pas d'indice de protection. Il est recommandé de protéger le codeur de l'humidité et de consulter la fiche technique complète pour les conditions environnementales.

MODE D'EMPLOI RU6124 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

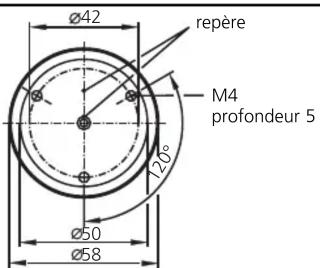

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
