Type de produit	Support magnétique
Marque	IFM
Modèle	E30491
Usage principal	Positionnement et fixation temporaire du capteur efector octavis pour surveillance des roulements
Matériau	Aimant permanent en ferrite dure
Accessoire compatible	Capteur efector octavis (série E30096, E30448, E30449)
Méthode de montage	Vissage de l'efector octavis sur le support, puis placement sur le support de roulement
Fonctionnalité clé	Permet de réaliser un test d'impulsion pour trouver la position optimale de surveillance
Instructions fournies	Notice de montage et logiciel sur CD pour le test d'impulsion
Précautions de sécurité	Porter lunettes et gants de protection ; éviter les zones à risque d'explosion ; tenir éloigné des appareils électroniques et stimulateurs cardiaques
Risques liés aux aimants	Force attractive/dépulsive élevée ; l'aimant peut se briser en éclats tranchants ; risque de pincement de la peau
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les chocs et produits chimiques
Recyclage	Respecter la réglementation locale pour le recyclage des aimants
Informations générales	Notice disponible gratuitement en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - E30491 IFM

Comment fixer le support magnétique E30491 sur un roulement ?

Visser l'efector octavis sur le support magnétique à l'aide d'une vis. Positionner l'ensemble sur le support du roulement et effectuer le test d'impulsion pour trouver la position optimale. Une fois la position déterminée, retirer l'efector octavis du support magnétique et le visser directement sur le support du roulement de façon permanente.

Quelles sont les précautions de sécurité lors de l'utilisation des aimants ?

Porter des lunettes de protection et des gants car les aimants en ferrite sont cassants et peuvent projeter des éclats tranchants. Éviter les zones à risque d'explosion car les aimants peuvent provoquer des étincelles. Tenir éloigné des appareils électroniques, des supports de données et des stimulateurs cardiaques.

Ce support magnétique peut-il être utilisé avec d'autres capteurs que l'efector octavis ?

La notice mentionne spécifiquement les modèles d'efector octavis (E30096, E30448, E30449). Il est conçu pour ces capteurs, mais pourrait s'adapter à d'autres capteurs avec un filetage compatible.

Comment effectuer le test d'impulsion pour trouver la bonne position ?

Le test d'impulsion est décrit dans la notice et le logiciel CD fourni. Il consiste à placer le capteur sur le roulement via le support magnétique, à effectuer une mesure de chocs (impulsions), puis à ajuster la position pour obtenir le meilleur signal. La position optimale est déterminée après ce test.

Les aimants peuvent-ils endommager les données informatiques ?

Oui, les champs magnétiques puissants peuvent détruire les données sur des supports magnétiques comme les disques durs. Il est impératif de tenir le support magnétique à distance de tout ordinateur ou support de stockage.

Quelle est la force magnétique de ce support ?

La force magnétique exacte n'est pas précisée dans la notice. Cependant, elle est conçue pour maintenir solidement le capteur lors des mesures. Éviter tout choc violent qui pourrait déplacer l'aimant.

Le support magnétique est-il adapté à une utilisation en extérieur ?

La notice ne le précise pas. Les aimants en ferrite sont sensibles à la corrosion. Il est recommandé de l'utiliser dans un environnement sec et à l'abri de l'humidité pour préserver ses performances.

Comment nettoyer le support magnétique ?

Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs qui pourraient endommager l'aimant. Éviter les chocs qui pourraient briser le matériau ferrite.

Puis-je monter le support magnétique sans vis ?

Non, le montage nécessite de visser l'efector octavis sur le support magnétique. Le support lui-même n'a pas de vis, mais le capteur se fixe par vissage.

Où trouver le logiciel CD mentionné dans la notice ?

Le logiciel est normalement fourni avec le produit IFM. En cas de perte, contacter le service client IFM ou consulter le site internet du fabricant pour un téléchargement éventuel.

MODE D'EMPLOI E30491 IFM

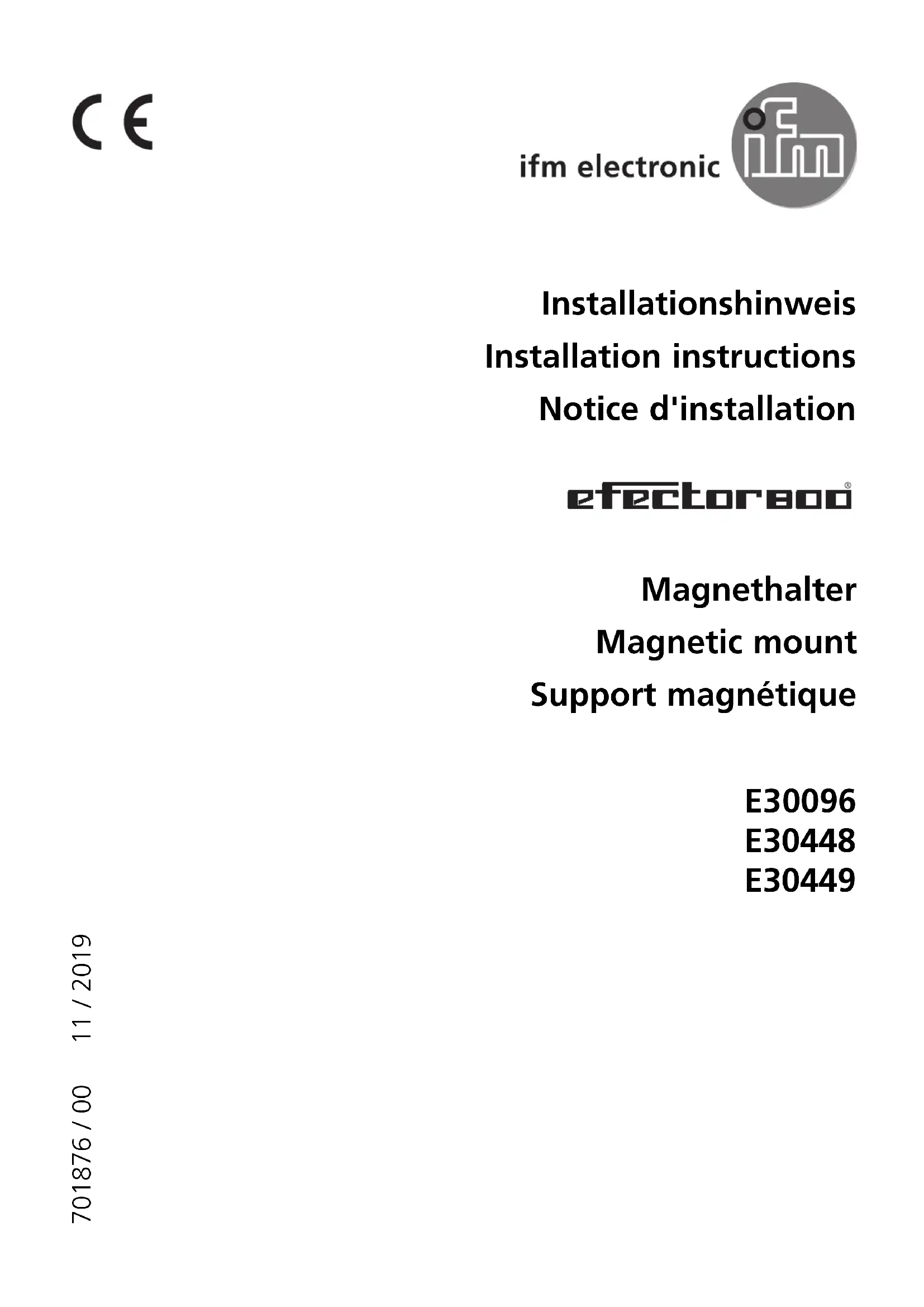

Installationshinweis Installation instructions Notice d'installation

efectoreoo

Magnetalter Magnetic mount Support magnétique

E30096

E30448

E30449

Fonctionnement et caractéristiques

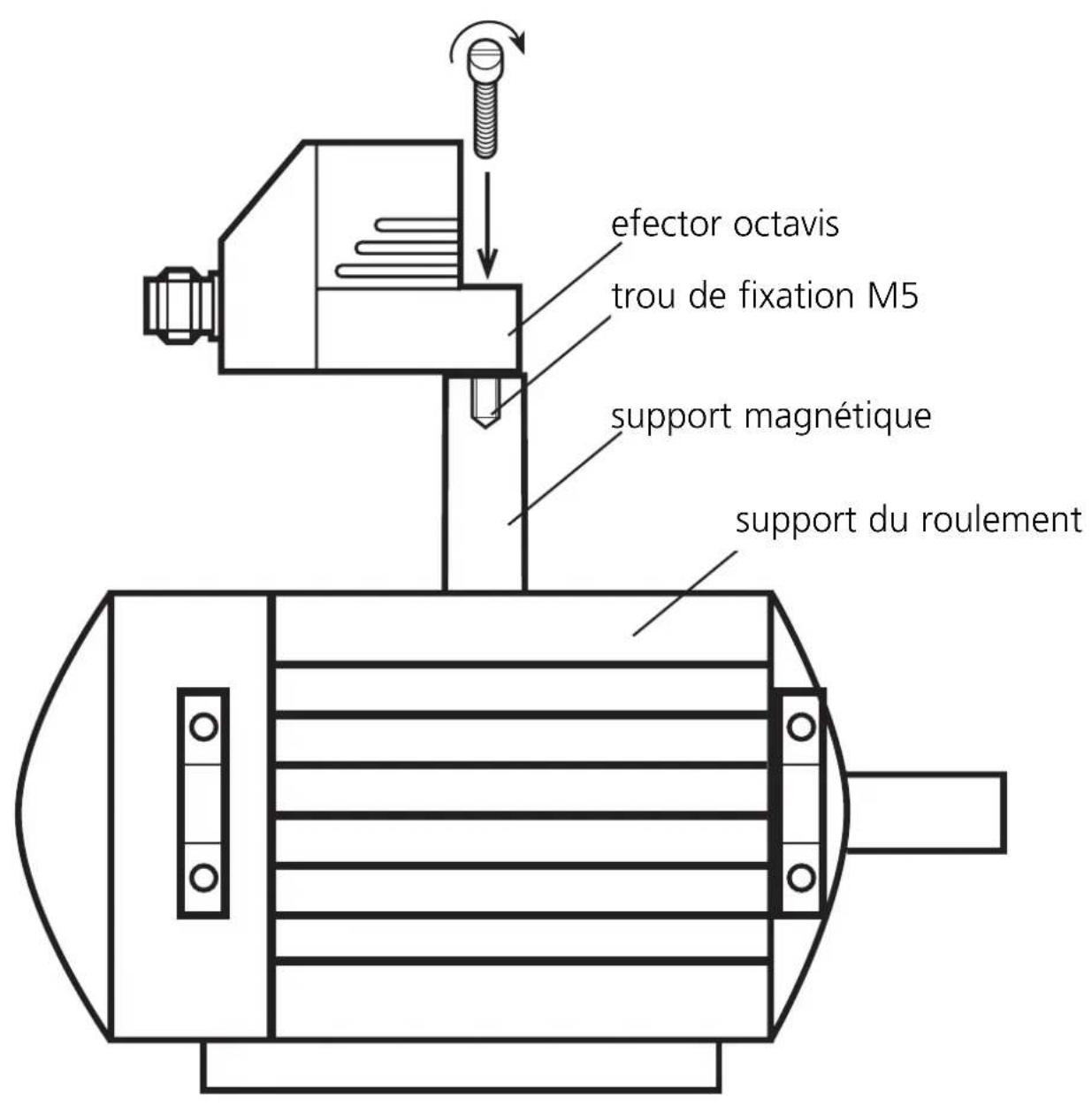

Le support magnétique est positionné avec l'efector octavis sur le support du roulement à surveiller. Ainsi, la position optimale pour la surveillance du roulement peut être déterminée à l'aide du test d'impulsion sans endommager le support du roulement.

Montage

Visser l'efector octavis au support magnétique à l'aide d'un vis. Positionnéz l'appareil sur le support du roulement et effectuez le test d'impulsion.

La position optimale de montage est alors déterminée, détachez l'efector octavis du support magnétique et vissez-le sur le support dans la même position et de façon durable.

Observe la notice de montage fournie ainsi que la description du logiciel sur CD (test d'impulsion).

Consignes de sécurité pour l'utilisation d'aimants permanents

• Les forces attractiveness ou repulsives des aimants représentent une source potentielle de danger. Meme à des grandes distances des aimants peuvent s'attirer ou repousser - risque de blessures.
• Ne pas travailler sans des lunettes de protection ou d'autres mesures de protection!

Des aimants en ferrite dure sont durs, cassants et se brisent en bea-coup de parties à bords vifs quand ils entrent en collision. Toute collsion devrait donc etre evitee.Du aux grandes forces attractives la peau peut etre coincee.C'est pourquoi vous devriez porter des gants protecteurs !

• Attention! Des aimants ne doivent pas'être installés dans les zones à risque d'explosion puisqu'ils peuvent cause des étincelles.
• Des forts champs magnétiques peuvent influencer ou détruire des éléments ou apparèils électroniques ou mécaniques.

Cela s'applique de même pour des stimulateurs cardiaques.

• Des aimants peuvent détruire des données d'ordinateur.
