Marque	IFM
Modèle	RC6045
Type de produit	Codeur incrémental
Tension d'alimentation	Version 5 V CC (TTL) ou 10...30 V CC (HTL) selon l'étiquette
Nombre de pas (impulsions par tour)	Selon l'étiquette du codeur
Fréquence d'impulsions	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	(fréquence d'impulsions × 60) / nombre de pas
Sortie version 5 V	TTL, 20 mA
Sortie version 10...30 V	HTL, 50 mA, protégée contre les courts-circuits
Protection	Protection contre les courts-circuits (sorties vers U_N ou U_P pendant < 1 min)
Longueur maximale de câble	100 m (version 5 V), 50 m (version 10...30 V)
Montage	Utiliser un accouplement flexible entre le codeur et l'arbre moteur ; flasque de fixation sur base à ressort pour pignon/crémaillère ; bras flexible pour roue de mesure
Raccordement électrique	Mettre l'installation hors tension avant tout raccordement ou débranchement ; suivre le schéma de branchement sur le boîtier
Consignes de sécurité	Ne pas mettre en marche le moteur pendant le montage ; éviter les coups sur l'arbre ; ne pas utiliser d'outil tranchant
Entretien et nettoyage	Aucun entretien particulier ; nettoyer l'extérieur avec un chiffon sec et non pelucheux
Réparabilité	Réparation à effectuer par le fabricant ou un service agréé ; pas de pièces détachées disponibles pour l'utilisateur
Température de fonctionnement	Non spécifiée ; usage industriel standard
Indice de protection	Non spécifié ; typiquement IP65 pour codeurs IFM (estimation)

FOIRE AUX QUESTIONS - RC6045 IFM

Comment installer le codeur RC6045 sur un moteur ?

Monter un accouplement flexible entre le codeur et l'arbre moteur pour éviter d'endommager les roulements. Ne pas mettre le moteur en marche pendant le montage. Utiliser un flasque de fixation sur une base à ressort si vous mesurez un déplacement avec pignon et crémaillère.

Quelle tension d'alimentation pour le RC6045 ?

La tension dépend de la version : 5 V CC pour la version TTL, ou 10...30 V CC pour la version HTL. Vérifiez l'étiquette sur le codeur.

Quels sont les signaux de sortie ?

Version 5 V : sortie TTL, 20 mA. Version 10...30 V : sortie HTL, 50 mA, protégée contre les courts-circuits.

Quelle est la fréquence d'impulsions maximale ?

300 kHz.

Quelle vitesse de rotation maximale ?

Mécanique : 12 000 tr/min. Électrique : (fréquence d'impulsions × 60) / nombre de pas.

Puis-je rallonger le câble ?

Oui, avec un câble blindé, longueur maximale 100 m pour 5 V et 50 m pour 10...30 V. Maintenir une distance d'au moins 20 cm des sources parasites.

Comment nettoyer le codeur ?

Nettoyez l'extérieur avec un chiffon sec et non pelucheux. Aucun entretien particulier n'est requis.

Que faire en cas de panne ?

Vérifier les connexions et l'alimentation. Si le problème persiste, contacter le fabricant. La réparation doit être effectuée par un service agréé.

Puis-je utiliser le codeur avec un automate (PLC) ?

Oui, les sorties TTL ou HTL sont compatibles avec la plupart des entrées d'automates. Respecter les niveaux de tension et le courant maximum.

Quelles sont les protections intégrées ?

Le codeur est protégé contre les courts-circuits entre sorties et U_N ou U_P pendant moins d'une minute. La sortie HTL est protégée contre les courts-circuits permanents.

MODE D'EMPLOI RC6045 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400

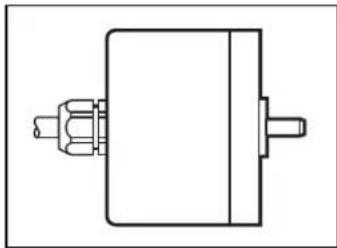

Codeur incrémental RC

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette - Fréquence d'impulsions: 300 kHz Vitesse de rotation maxi mécanique: 12,000 tr/mn Vitesse de rotation maxi électrique (en tr/mn): _ × 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas ) - Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

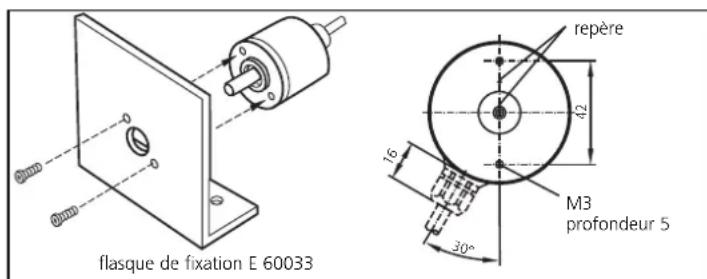

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

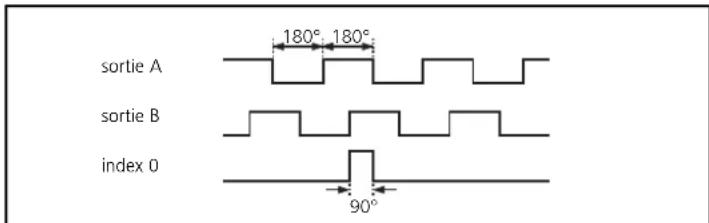

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparation des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
