Type de produit	Module AS-i
Modèle	AC2506
Marque	IFM
Catégorie	Module électronique
Profil AS-i	S-0.1.E
Version AS-interface	2.1
Nombre max. de modules par maître	31
Alimentation	Via réseau AS-i (câble jaune)
Raccordement capteurs	Prises M12 (4 entrées)
Protection	IP67 (avec bouchons)
Indications LED	Jaune (entrées), Verte (alimentation), Rouge (communication/défaut), Infrarouge
Adressage	Adresse 1-31, usine 0 ; via AC1144, infrarouge ou embase AC5010
Couple de serrage montage	0,8 Nm
Affichage et diagnostic	LED 2 rouge allumée : erreur communication ; clignotante : défaut périphérique
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Ne pas retirer la prise d'adressage sous tension ; ne pas raccorder les entrées à un potentiel externe
Pièces détachées et réparabilité	Bouchons AC3004, embase, unité d'adressage AC1144, cordon infrarouge ; réparation par SAV
Dimensions (estimées)	80 x 80 x 50 mm
Poids (estimé)	150 g

FOIRE AUX QUESTIONS - AC2506 IFM

Comment adresser le module AC2506 ?

Utilisez l'unité d'adressage AC1144. Affectez une adresse libre entre 1 et 31. L'adresse usine est 0. Vous pouvez également utiliser l'adressage infrarouge ou l'embase avec prise d'adressage AC5010.

Que signifie la LED rouge allumée ?

La LED 2 rouge allumée indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données, par exemple si l'adresse est 0.

Comment raccorder les capteurs ?

Raccordez les capteurs aux prises M12. L'alimentation des capteurs se fait via le réseau AS-i. Ne raccordez pas les entrées à un potentiel externe. Couvrez les prises non utilisées avec les bouchons AC3004 pour garantir l'IP67.

Quelle est la protection IP du module ?

Le module offre une protection IP67, à condition que les prises non utilisées soient couvertes avec les bouchons AC3004.

Puis-je utiliser plusieurs modules sur un même maître ?

Oui, vous pouvez connecter jusqu'à 31 modules AC2506 sur un même maître AS-i.

Comment effectuer un adressage infrarouge ?

Désactivez la communication AS-i (débranchez le maître). Alimentez les esclaves avec le bloc d'alimentation AS-i. Utilisez le cordon d'adressage infrarouge E70211 avec l'unité AC1144.

Que faire en cas de court-circuit sur une entrée ?

Le module signale un défaut périphérique par la LED 2 rouge clignotante. Le maître AS-i version 2.1 reçoit un bit interne 'défaut périphérique'. Vérifiez les câblages et éliminez le court-circuit.

Comment monter le module ?

Montez le module sur l'embase de câblage raccordée au réseau AS-i. Serrez avec un couple de 0,8 Nm.

Où trouver la fiche technique ?

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

Comment garantir la protection IP67 ?

Assurez-vous que toutes les prises M12 non utilisées sont couvertes avec les bouchons de protection AC3004. Le module doit être correctement monté et les câbles bien connectés.

MODE D'EMPLOI AC2506 IFM

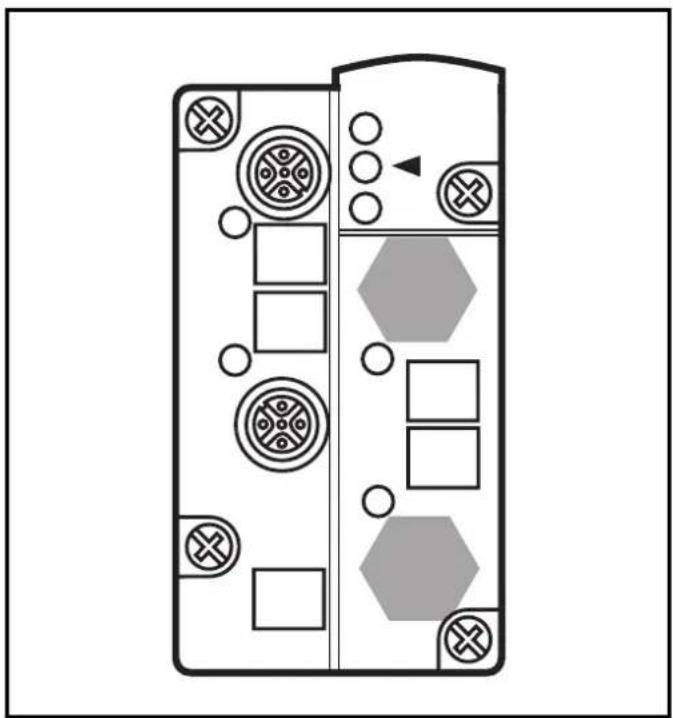

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i Modul

AS-i module

Module AS-i

AC2506

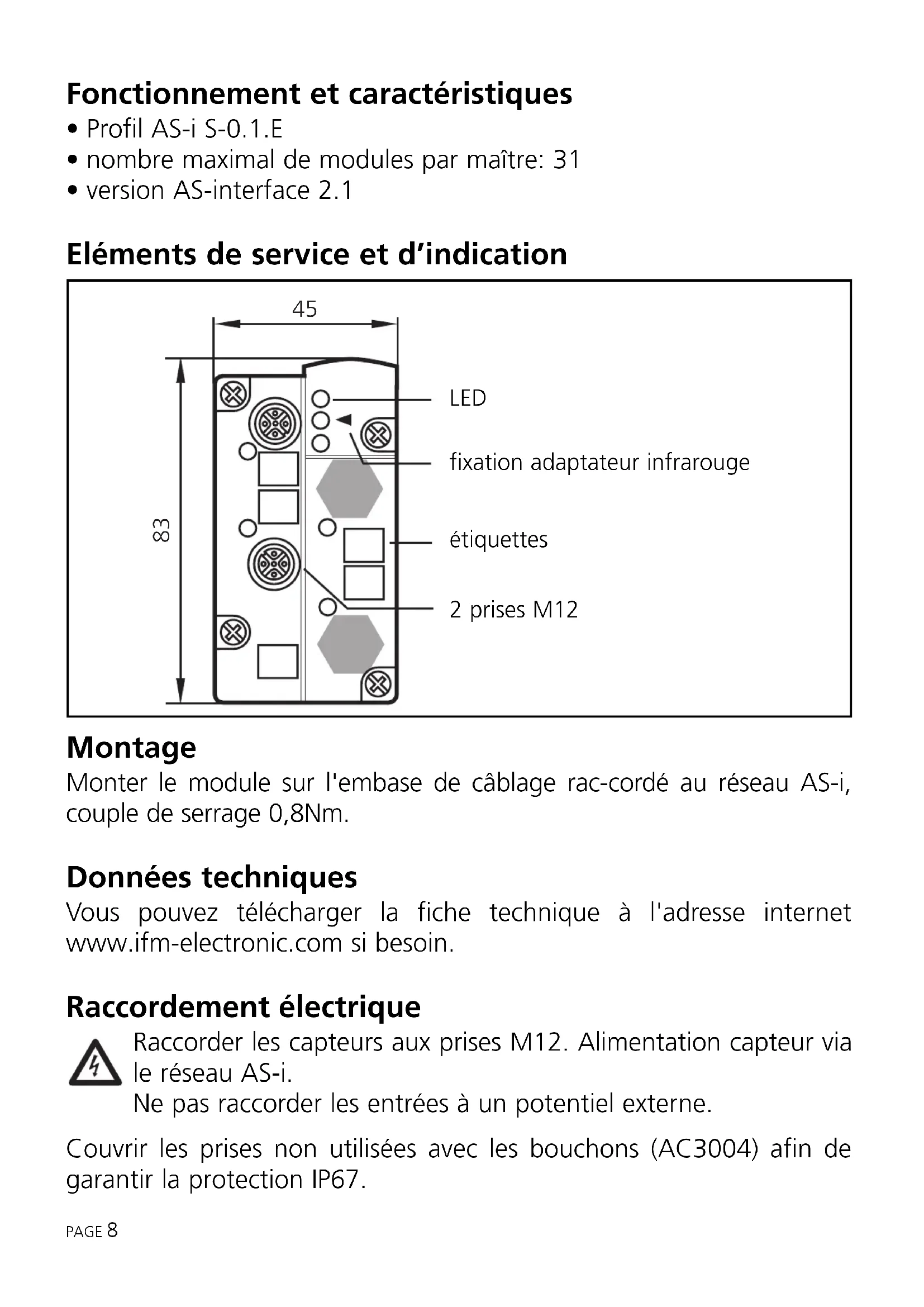

Fonctionnement et caractéristiques

• Profil AS-i S-0.1.E
• nombre maximal de modules par maitre: 31
  version AS-interface 2.1

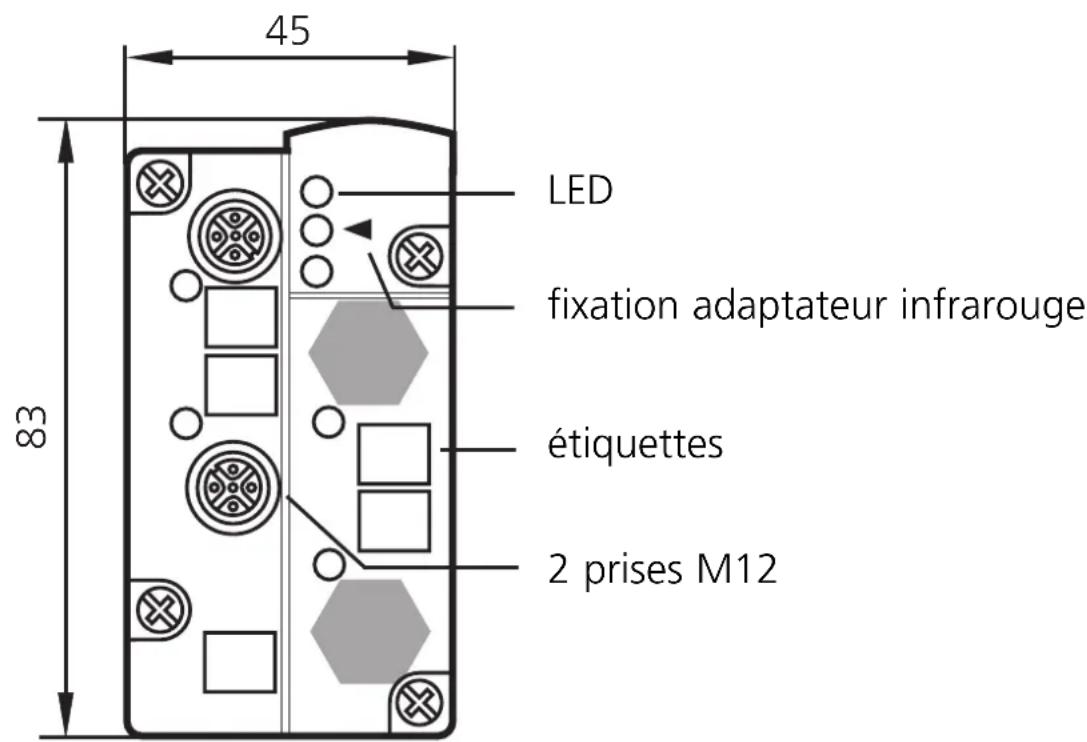

Eléments de service et d'indication

Montage

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

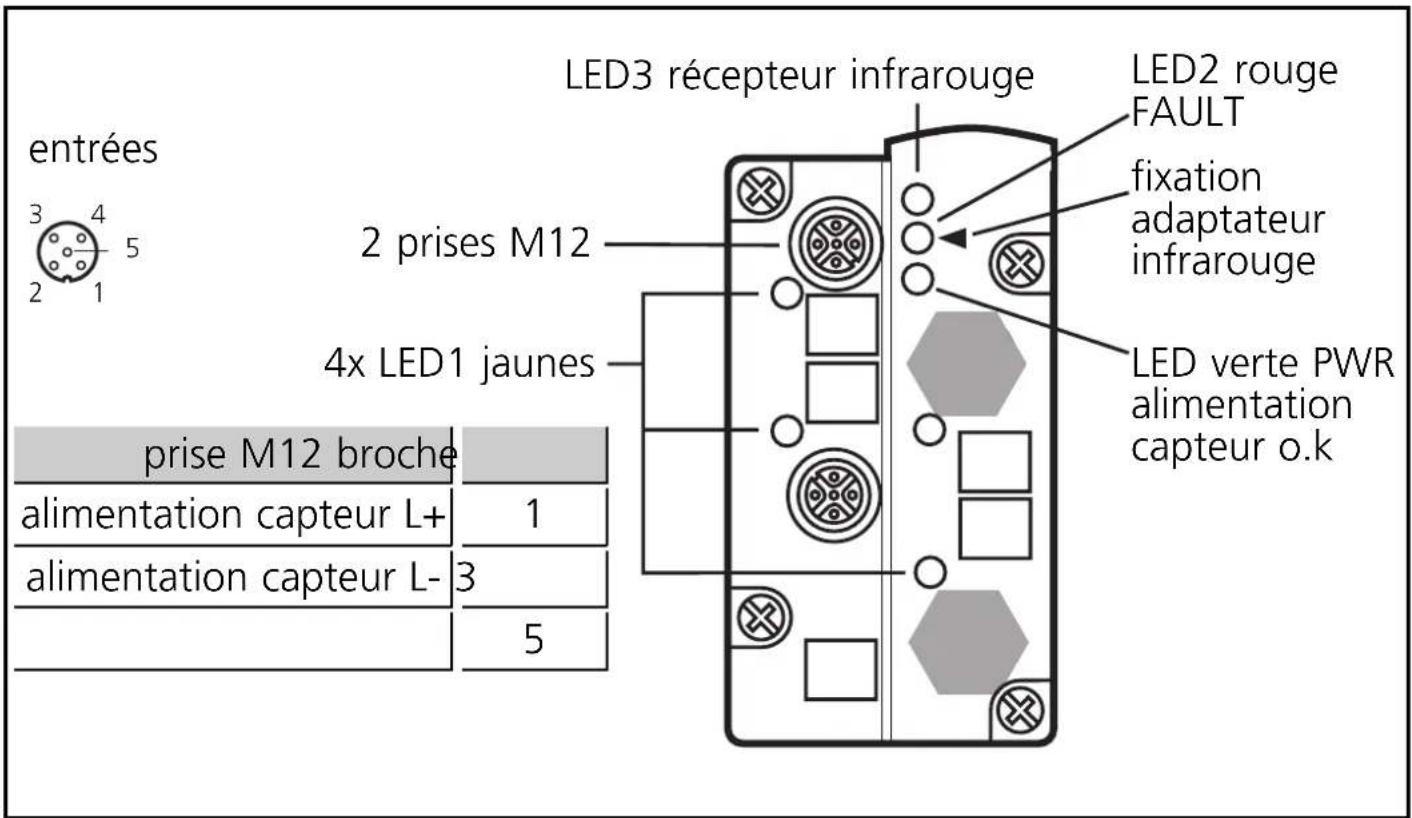

Raccordement électrique

Raccorder les capteurs aux prises M12. Alimentation capteur via le réseau AS-i.

Ne pas raccorder les entrées à un potentiel externe.

Couvir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

Affectation des bits de données

Bit de données	D0 D1 D2 D3
Entrée 1 2	3 4
Prise l-1/2	l-1/2 l-3/4 l-3/4
Broche 4 2	4 2

Adressage

Afferter une adresse libre entre 1 et 31. A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Si le module monté et cable est utilisé avec l'embase pour cable plat AC5010 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Ne pas-retirer la prise d'adressage sous tension.

Si le module est utilisé avec l'embase pour cable plat FK AC5000 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adressage infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune: entrées commutées
• LED verte: alimentation o.k.
• LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0
• LED 2 rouge clignote: défaut périphérique, p.ex. surcharge ou court-circuit de l'alimentation des capteurs
• LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut péripérique" dans le registre d'états.
