AC2506 - Elektronisches modul IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i Modul
Modell	AC2506
Marke	IFM
Kategorie	Elektronikmodul
AS-i Profil	S-0.1.E
AS-Interface Version	2.1
Max. Anzahl Module pro Master	31
Spannungsversorgung	Über AS-i Netzwerk (gelbes Kabel)
Sensoranschluss	M12 Steckverbinder (4 Eingänge)
Schutzart	IP67 (mit Verschlussstopfen)
LED-Anzeigen	Gelb (Eingänge), Grün (Spannungsversorgung), Rot (Kommunikation/Fehler), Infrarot
Adressierung	Adresse 1-31, Werk 0; über AC1144, Infrarot oder Basisstation AC5010
Anzugsdrehmoment Montage	0,8 Nm
Anzeige und Diagnose	LED 2 rot leuchtend: Kommunikationsfehler; blinkend: Peripheriefehler
Wartung und Reinigung	Mit trockenem Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Adressierstecker nicht unter Spannung entfernen; Eingänge nicht an externes Potenzial anschließen
Ersatzteile und Reparierbarkeit	Verschlussstopfen AC3004, Basisstation, Adressiereinheit AC1144, Infrarotkabel; Reparatur durch Kundendienst
Abmessungen (ca.)	80 x 80 x 50 mm
Gewicht (ca.)	150 g

Häufig gestellte Fragen - AC2506 IFM

Wie adressiere ich das Modul AC2506 ?

Verwenden Sie die Adressiereinheit AC1144. Weisen Sie eine freie Adresse zwischen 1 und 31 zu. Die Werkseinstellung ist 0. Sie können auch die Infrarotadressierung oder die Basisstation mit Adressierstecker AC5010 verwenden.

Was bedeutet die leuchtende rote LED ?

Die rote LED 2 leuchtet und zeigt einen AS-i Kommunikationsfehler an: Der Slave nimmt nicht am normalen Datenaustausch teil, z.B. wenn die Adresse 0 ist.

Wie schließe ich die Sensoren an ?

Schließen Sie die Sensoren an die M12-Steckverbinder an. Die Sensorversorgung erfolgt über das AS-i Netzwerk. Schließen Sie die Eingänge nicht an ein externes Potenzial an. Decken Sie ungenutzte Steckverbinder mit den Verschlussstopfen AC3004 ab, um die IP67 zu gewährleisten.

Welche Schutzart hat das Modul ?

Das Modul bietet Schutzart IP67, sofern die ungenutzten Steckverbinder mit den Verschlussstopfen AC3004 abgedeckt sind.

Kann ich mehrere Module an einem Master verwenden ?

Ja, Sie können bis zu 31 Module AC2506 an einem AS-i Master anschließen.

Wie führe ich eine Infrarotadressierung durch ?

Deaktivieren Sie die AS-i Kommunikation (trennen Sie den Master). Versorgen Sie die Slaves mit dem AS-i Netzteil. Verwenden Sie das Infrarot-Adressierkabel E70211 mit der Einheit AC1144.

Was tun bei Kurzschluss an einem Eingang ?

Das Modul meldet einen Peripheriefehler durch blinkende rote LED 2. Der AS-i Master Version 2.1 erhält ein internes Bit 'Peripheriefehler'. Überprüfen Sie die Verkabelung und beseitigen Sie den Kurzschluss.

Wie montiere ich das Modul ?

Montieren Sie das Modul auf der mit dem AS-i Netzwerk verbundenen Basisstation. Ziehen Sie mit einem Drehmoment von 0,8 Nm an.

Wo finde ich das Datenblatt ?

Sie können das Datenblatt bei Bedarf unter www.ifm-electronic.com herunterladen.

Wie gewährleiste ich die Schutzart IP67 ?

Stellen Sie sicher, dass alle nicht verwendeten M12-Steckverbinder mit den Schutzstopfen AC3004 abgedeckt sind. Das Modul muss korrekt montiert und die Kabel richtig angeschlossen sein.

BEDIENUNGSANLEITUNG AC2506 IFM

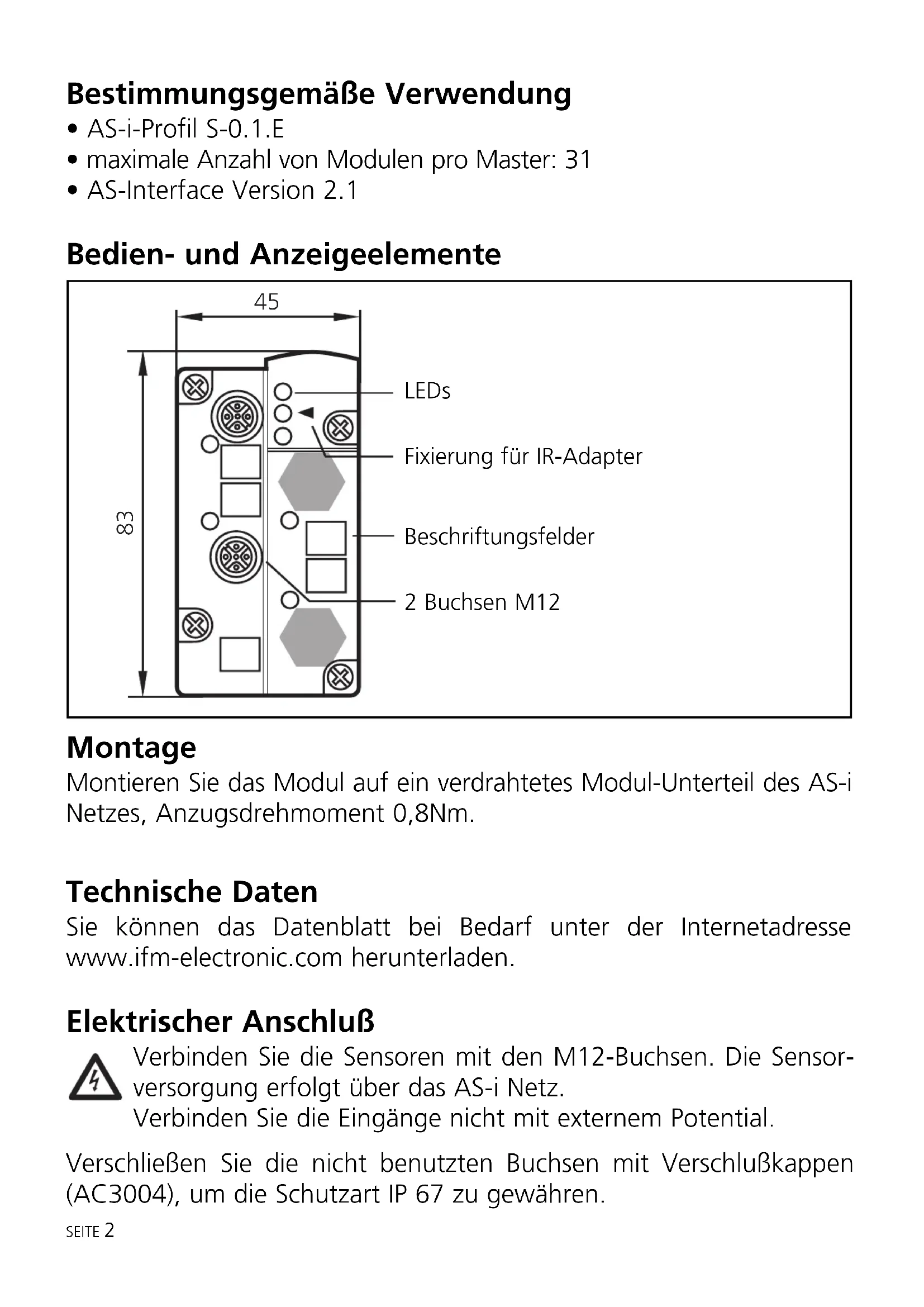

Bestimmungsgemäß Verwendung

AS-i-Profil S-0.1.E
- maximale Anzahl von Modulen pro Master: 31
AS-Interface Version 2.1

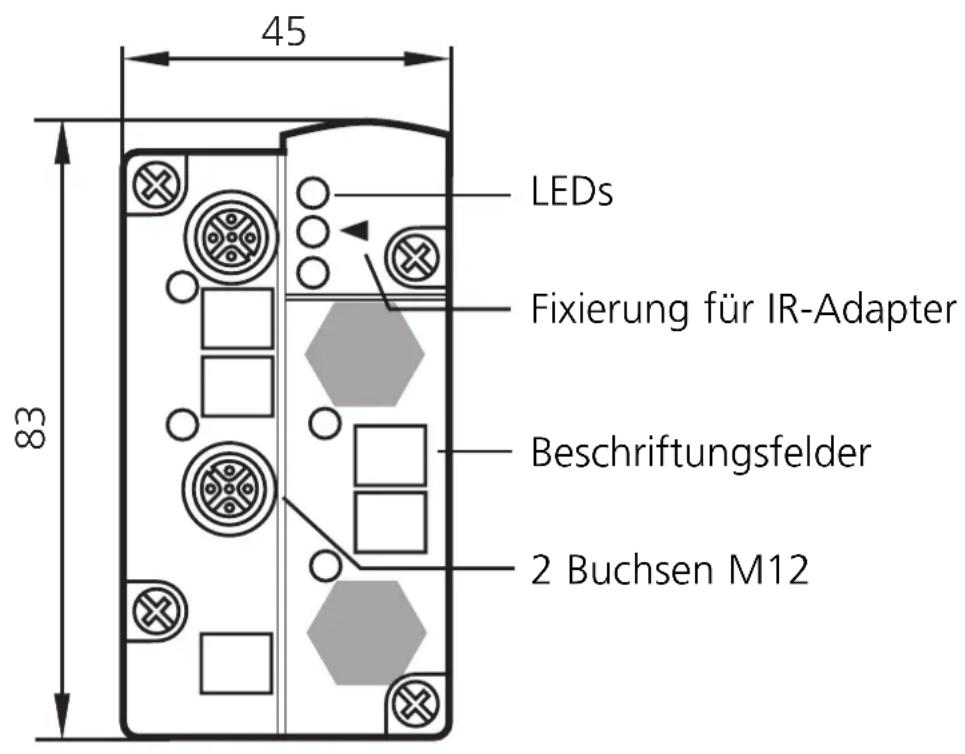

Bedien- und Anzeigeelemente

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterlagen.

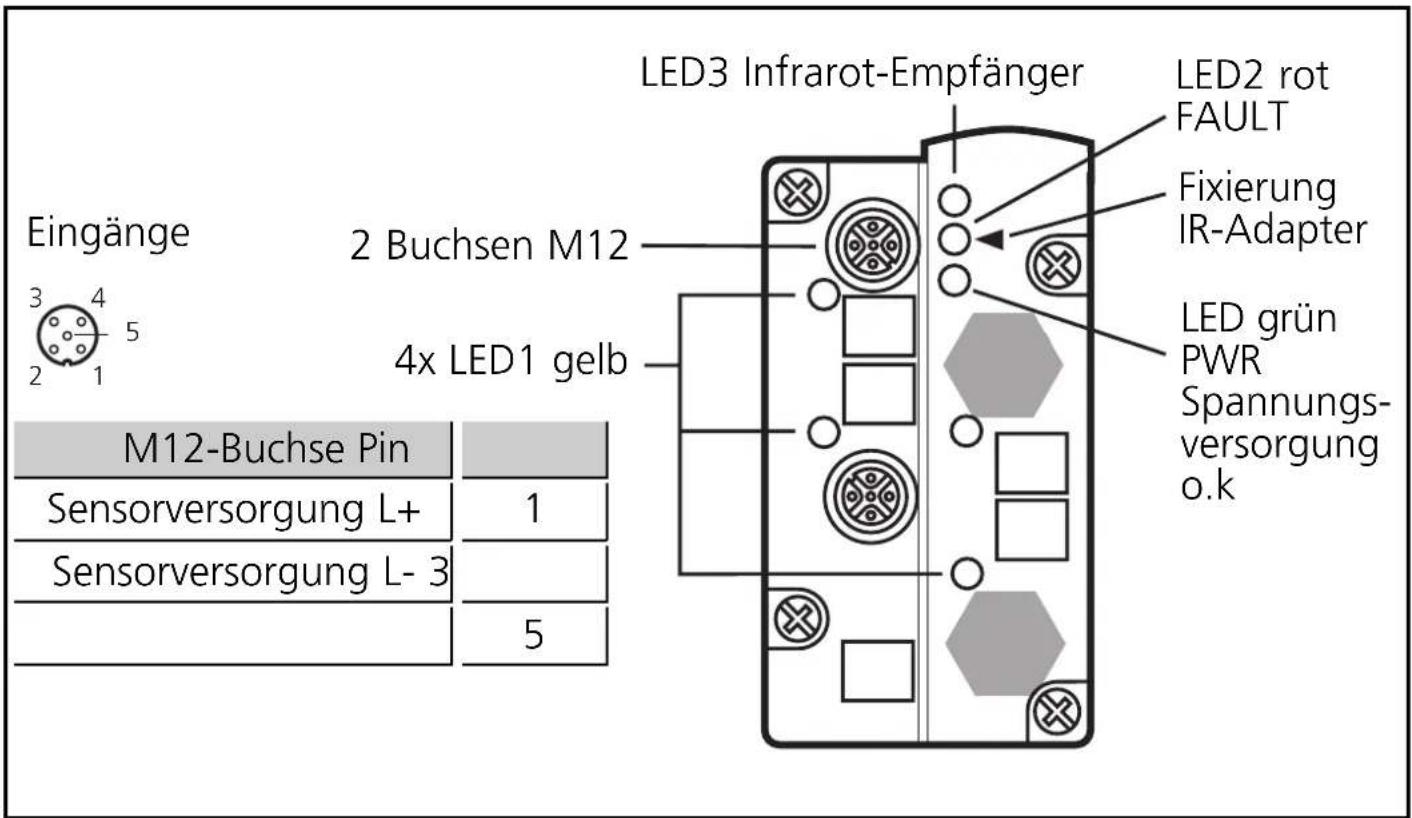

Elektrischer Anschluß

Verbinden Sie die Sensoren mit den M12-Buchsen. Die Sensor-versorgung erfolgt über das AS-i Netz.

Verbinden Sie die Eingänge nicht mit externem Potential.

Verschließen Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.

Belegung der Datenbits

Datum bit D0	D1	D2	D3
Eingang 1	2	3	4
Buchse 1-1/2	1-1/2	1-3/4	1-3/4
PIN 4	2

Adressieren

Vergehen Sie eine frei Adresse zwischen 1 und 31, Auslieferungs-adresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-Unterteil AC5010 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

In Verbindung mit dem FK-Unterteil AC5000 (ohne Adressierbuchse) muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusammen die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infrarot-Adressierung abgescheltet sein. Klemmen Sie darüber den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang geschaltet
• LED grün: Spannungsvorsorgung o.k.
• LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
• LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung überlastet bzw. kurzgeschlossen
• LED 3: Infrarot-Empfänger

Überlast und Kurzschluß der Eingangsvorsorgung wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault" im Statusregister signalisiert.
