Type de produit	Débitmètre thermique (calorimétrique)
Marque	IFM
Modèle	SV4610
Catégorie	Détecteur de débit
Grandeurs mesurées	Débit volumique et température du fluide
Alimentation électrique	18-30 V DC (TBTS/TBTP)
Sortie 1 (OUT1)	Commutation (Hno/Hnc/Fno/Fnc), signal fréquence ou IO-Link
Sortie 2 (OUT2)	Commutation ou signal fréquence (débit ou température)
Interface de communication	IO-Link (CEI 61131-9)
Affichage	TFT couleur avec rétroéclairage réglable (25-100% ou arrêt)
Éléments de commande	3 boutons (▲, ▼, ●)
Fonctions de sortie	Hystérésis, fenêtre, temporisation à l'enclenchement et au déclenchement
Température du fluide	Jusqu'à 100 °C (estimation)
Montage	Dans une tuyauterie, respecter le sens du débit (flèche)
Distances de perturbation	Entrée ≥ 5 × DN (coudes), sortie ≥ 1 × DN
Protection contre les erreurs	Autodiagnostic, messages d'avertissement et d'erreur
Mémoire interne	Enregistrement des valeurs min/max de débit et température
Verrouillage électronique	Oui, via les boutons ou IO-Link
Réglage usine	Paramètres prédéfinis (voir chapitre 12 de la notice)
Entretien	Nettoyer l'extérieur avec un chiffon sec

FOIRE AUX QUESTIONS - SV4610 IFM

Quelles sont les distances minimales à respecter pour le montage ?

Pour éviter les perturbations, respectez une longueur droite d'entrée d'au moins 5 × DN (diamètre nominal) pour un coude simple, et d'au moins 25 × DN après une vanne ou une pompe. La longueur droite de sortie doit être d'au moins 1 × DN.

Comment raccorder électriquement le SV4610 ?

Le raccordement doit être effectué par un électricien qualifié. Utilisez une alimentation TBTS/TBTP. Broche 1 : L+, broche 3 : L-, broche 4 : OUT1 (signal de commutation, fréquence ou IO-Link), broche 2 : OUT2 (signal de commutation ou fréquence). Consultez le schéma de branchement dans la notice.

Comment configurer la sortie de commutation (hystérésis ou fenêtre) ?

Dans le menu [EF] > [CFG], sélectionnez [oux] et choisissez Hno/Hnc (hystérésis) ou Fno/Fnc (fenêtre). Ensuite, dans le menu principal, réglez les seuils [SPx] (enclenchement) et [rPx] (déclenchement) pour l'hystérésis, ou [FHx] (limite haute) et [FLx] (limite basse) pour la fenêtre.

Comment utiliser l'interface IO-Link ?

L'appareil passe en mode IO-Link automatiquement lorsqu'il est connecté à un maître IO-Link. Le paramétrage peut se faire via un logiciel (ex. ifm moneo|configure) ou un API. Téléchargez le fichier IODD sur documentation.ifm.com pour une configuration complète.

Que faire en cas d'affichage 'Err' ?

L'erreur 'Err' indique un défaut interne ou un mauvais fonctionnement. Vérifiez les connexions et les paramètres. Si le problème persiste, remplacez l'appareil.

Comment verrouiller ou déverrouiller les touches ?

En mode normal, appuyez simultanément sur [▲] et [▼] pendant 10 secondes jusqu'à ce que la barre de progression se termine. L'icône de verrouillage s'affiche. Répétez l'opération pour déverrouiller.

Comment réinitialiser l'appareil aux réglages d'usine ?

Dans le menu [EF], sélectionnez [rES]. Maintenez [▲] ou [▼] enfoncé jusqu'à ce que '----' s'affiche, puis appuyez brièvement sur [●]. L'appareil redémarre avec les paramètres usine.

Comment personnaliser les couleurs de l'affichage ?

Dans le menu [EF] > [DIS], réglez [coL.F] (couleur du débit) et [coL.T] (couleur de la température). Vous pouvez choisir une couleur fixe (rouge, vert, blanc) ou un changement de couleur basé sur les seuils de commutation ou des limites libres ([cFH.x] et [cFL.x]).

Comment consulter les valeurs minimales et maximales mesurées ?

Dans le menu [EF] > [MEM], sélectionnez [Lo.F] (débit min), [Hi.F] (débit max), [Lo.T] (température min) ou [Hi.T] (température max). Pour effacer la mémoire, maintenez [▲] ou [▼] jusqu'à '----' et validez avec [●].

Quels sont les messages d'avertissement courants ?

Les avertissements incluent 'UL' (plage d'affichage non atteinte), 'OL' (plage dépassée), 'SC1'/'SC2' (court-circuit sur une sortie), ou 'Locked via key' (touches verrouillées). Consultez le chapitre 11 de la notice pour les actions à entreprendre.

MODE D'EMPLOI SV4610 IFM

Notice d'utilisation

Débitmètre Vortex

SVxxx0

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité. 4

2.1 Cybersécurité 4

3 Usage prévu 5

3.1 Applications 5

4 Fonction 6

4.1 Options pour la sortie OUT1 6
4.2 Options pour la sortie OUT2 6
4.3 IO-Link 6

5 Montage 7

5.1 Perturbations.... 7
5.2 Position de montage déconseillée.... 8

6 Raccordement électrique 9
7 Eléments de service et d'indication 10
8 Menu.... 11

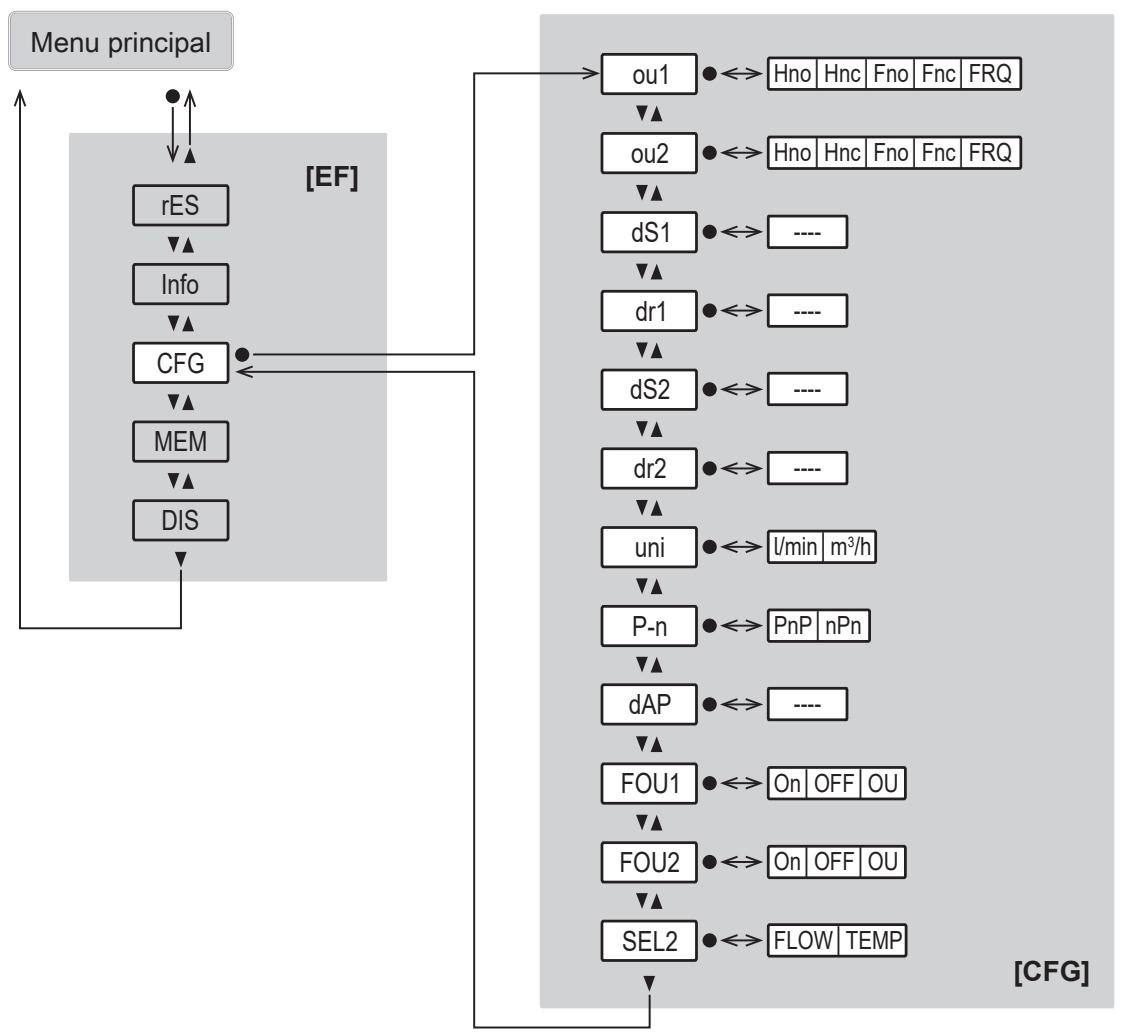

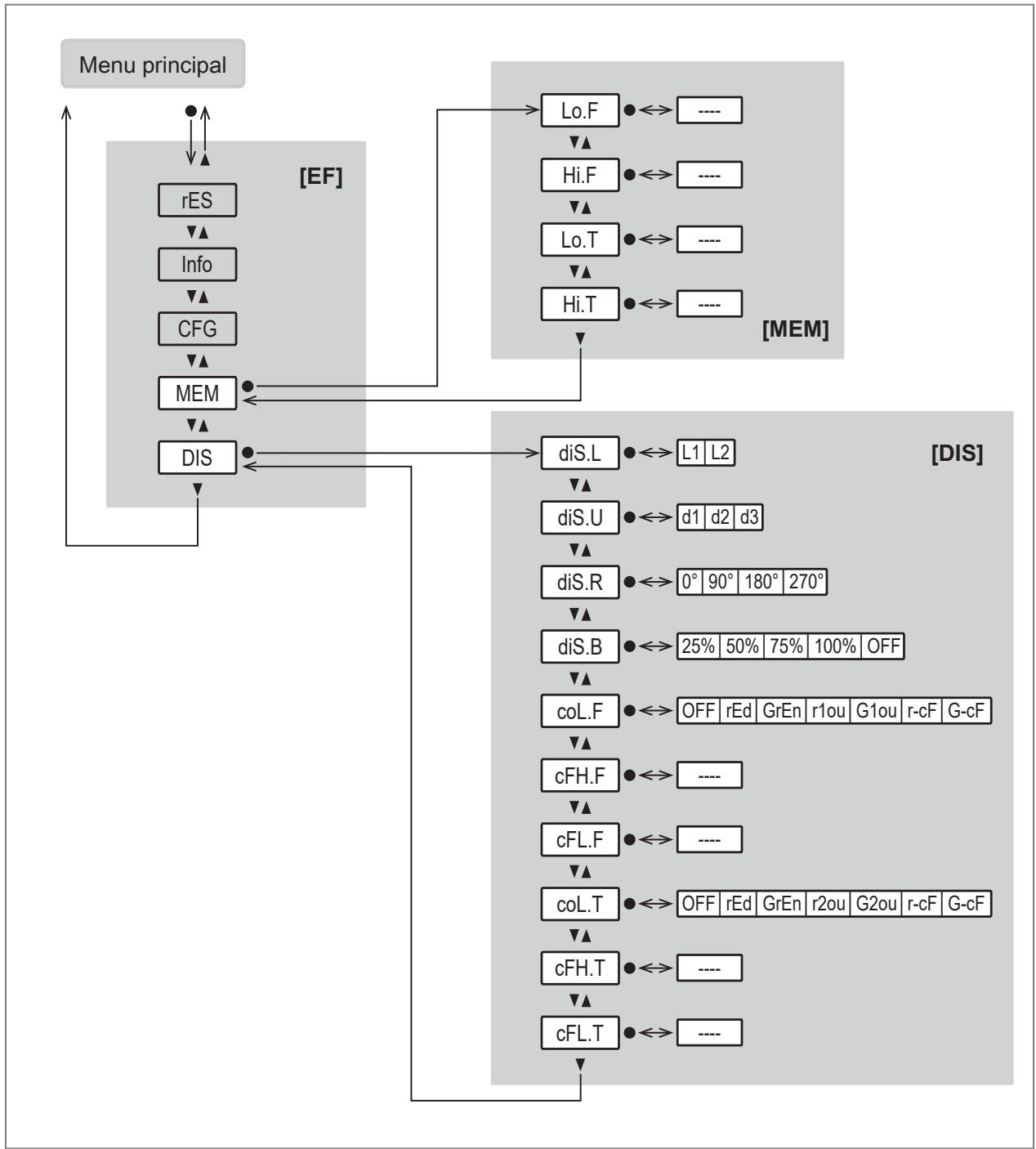

8.1 Menu principal et sous-menus 11

9 Mise en service.... 16
10 Paramétrage.... 17

10.1 Paramétrage au moyen des boutons de l'appareil 17
10.1.1 Verrouillage / déverrouillage 17
10.2 Paramétrage via IO-Link 18
10.3 Configuration de sortie 18

10.3.1 Sortie de commutation 18
10.3.2 Signal fréquence.... 20

10.4 Réglages utilisateur.... 21

10.4.1 Temporisation de commutation 22
10.4.2 Unité de mesure standard.... 22
10.4.3 Polarité de sortie des sorties de commutation.... 22
10.4.4 Amortissement 22
10.4.5 Comportement des sorties en cas de défaut.... 22
10.4.6 Valeur process pour OUT2 23

10.5 Réglages de l'afficheur 23

10.5.1 Agencement de l'affichage 23
10.5.2 Fréquence de rafraîchissement de l'affichage.... 23
10.5.3 Rotation de l'afficheur 23
10.5.4 Luminosité de l'afficheur : 23
10.5.5 Réglage des couleurs de l'affichage 24

10.6 Diagnostic....25

10.6.1 Mémoire 25
10.7 Remettre l'appareil à zéro 26

11 Correction de défauts 27

11.1 Messages d'avertissement 27
11.2 Messages d'erreur 27

12 Réglage usine.... 28

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Stocker le produit dans son emballage d'origine.

2.1 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.

▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

▶ Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
▶ Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres process suivants : débit volumique (débit/temps) et température du fluide.

3.1 Applications

• Eau
  • Eau non conductrice
  • Eau de refroidissement

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression, ont été conçus pour des gaz stables du groupe de fluides 2 et sont fabriqués selon les règles de l'art. Utilisation de fluides du groupe de fluides 1 sur demande.

4 Fonction

• L'appareil détecte le débit selon le principe de mesure calorimétrique.
- De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil affiche les valeurs process actuelles.
- L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
• L'appareil génère deux signaux de sortie selon le paramétrage.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal fréquence débit
- IO-Link

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal fréquence débit
• Signal fréquence température

4.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
- Paramétrage sans arrêt du process ou préréglage en dehors de l'application
- Paramètres pour l'identification des appareils connectés dans l'installation
- Paramètres et fonctions de diagnostic supplémentaires
- Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
- Sauvegarde des paramétrages, des valeurs process et des événements
- Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
• Raccordement électrique standardisé
- maintenance à distance

5 Montage

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures.
▶ Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

▶ S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
▶ S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

▶ Insérer l'appareil dans la tuyauterie selon le sens du débit (voir flèche sur l'appareil) :
Couple de serrage recommandé : 30 Nm.
▶ Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.
▶ Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Montage devant ou dans un tuyau montant.
▶ Pour le montage direct, fixer l'appareil sur le fond du boîtier à l'aide de 4 vis à tête bombée M4 DIN 7985. Profondeur de vissage max. dans le boîtier : 5,5 mm.
▶ Monter l'appareil de façon que le tube ne soit pas soumis à des forces mécaniques. Si nécessaire, utiliser une équerre de fixation.

Informations sur les accessoires disponibles sur www.ifm.com

5.1 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

Fig. 1: Longueur droite d'entrée (1) et longueur droite de sortie (2), sens du débit (flèche)

Perturbation	Longueur droite d’entrée (1)	Longueur droite de sortie (2)
Courbure désavantageuse	≥ 5 × DN	≥ 1 × DN
Courbure idéale	≥ 0,5 × DN
Courbures multiples (2 x 90°)	≥ 15 × DN
Réduction du diamètre intérieur du tuyau	≥ 15 × DN	≥ 15 × DN
Vanne ou pompe	≥ 25 × DN

Tab. 1: Distances pour les longueurs d'entrée et de sortie ; DN = diamètre nominal du tuyau, R = rayon

5.2 Position de montage déconseillée

• Directement avant un tuyau descendant.
  • Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 2: Schéma de branchement

Broche	Affectation
1	L+
3	L-
4 (OUT1)	• Signal de commutation pour le débit• Signal fréquence débit• IO-Link
2 (OUT2/InD)	• Signal de commutation pour le débit• Signal de commutation température• Signal fréquence débit• Signal fréquence température

Exemples de circuits :

Fig. 3: Réglage de la polarité des sorties via le paramètre [P-n]

1 : 2 x commutation positive

2 : 2 x commutation négative

7 Eléments de service et d'indication

Fig. 4: Eléments de service et d'indication

1 : LED d'état de commutation pour OUT1
2 : LED d'état de commutation pour OUT2
3 : Afficheur TFT
4 : Boutons de sélection des affichages et pour le paramétrage

Permutation entre les affichages :

▷ Les boutons de l'appareil permettent de basculer entre deux affichages de valeurs process pendant le fonctionnement :

▶ Appuyer sur le bouton [▲] ou [▼] jusqu'à ce que l'affichage souhaité apparaisse.
▷ L'écran passe d'un affichage à l'autre.
▷ Après 30 secondes, l'appareil retourne à l'affichage standard.

Fig. 5: Affichage de la valeur process : affichage standard tel que réglé sous [diS. L] et [uni] ou autre affichage.

Lecture du réglage des paramètres :

▶ Appuyer brièvement sur [●].
▶ Appuyer sur [▼] pour sélectionner le paramètre.
▶ Appuyer brièvement sur [●].
▷ La valeur réglée actuellement, des explications et les plages de réglage possibles sont affichées pendant 30 s. Ensuite, l'appareil retourne à l'affichage de la valeur process.

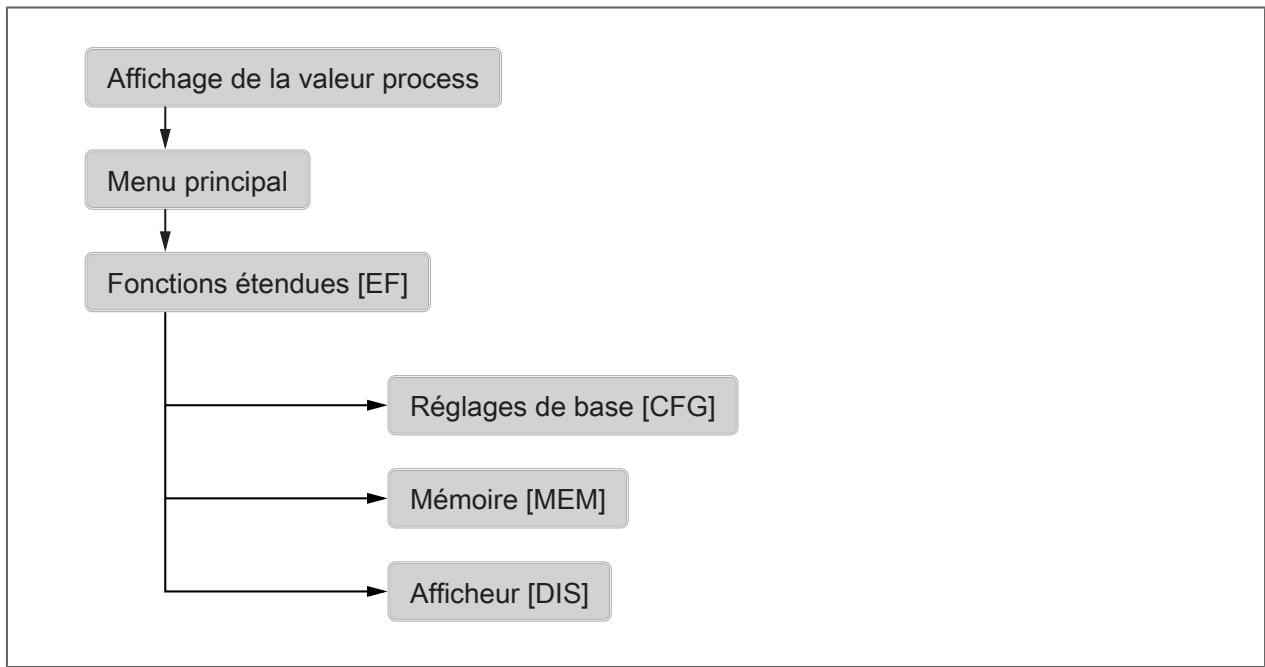

8 Menu

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Fig. 6: Aperçu du menu

8.1 Menu principal et sous-menus

Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.

Menu principal :

Affichage de la valeur process

Paramètre	Explication
SPx	Seuil de commutation pour la sortie de commutation OUTx avec fonction hystérésis
rPx	Seuil de déclenchement pour la sortie de commutation avec fonction hystérésis
FHx	Valeur limite supérieure pour le signal de commutation OUTx avec fonction fenêtre
FLx	Valeur limite inférieure pour le signal de commutation OUTx avec fonction fenêtre
FSP2	Point de départ fréquence pour OUT2 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEPx	Point final fréquence pour OUTx = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrPx est fourni.
FrPx	Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEPx) est atteinte.

Menus Fonctions étendues [EF] et Réglages de base [CFG] :

Paramètre	Explication
rES	Remise aux réglages usine
Info	Affichage des informations sur l'appareil
CFG	Passage au sous-menu CFG (réglages de base)
MEM	Passage au sous-menu MEM (mémoire)
DIS	Passage au sous-menu DIS (paramètres d'affichage)
oux	Configuration pour la sortie OUTx (par exemple, sortie de commutation avec fonction hystérésis)
dSx	Temporisation de commutation de la sortie OUTx en secondes
drx	Temporisation au déclenchement de la sortie OUTx en secondes
uni	Unité de mesure standard pour le débit
P-n	Polarité de sortie des sorties de commutation
dAP	Constante d'amortissement en secondes (63 % temps de montée τ).
FOUx	Comportement de la sortie OUTx en cas de défaut
SEL2	Valeur process pour la sortie OUT2

Menu Mémoire [MEM] et Afficheur [DIS] :

Paramètre	Explication
Lo. F	Valeur du débit minimale mesurée
Hi. F	Valeur du débit maximale mesurée
Lo. T	Valeur de température minimale mesurée
Hi. T	Valeur de température maximale mesurée
diS. L	Agencement de l'affichage
diS. U	Fréquence de rafraîchissement de l'affichage
diS. R	Orientation de l'afficheur
diS. B	Luminosité de l'affichage
col. F	couleur des caractères pour le débit
cFH. F	Valeur limite supérieure pour le changement de couleur (débit).
cFL. F	Valeur limite inférieure pour le changement de couleur (débit).
col. T	Couleur des caractères pour la température
cFH. T	Valeur limite supérieure pour le changement de couleur (température).
cFL. T	Valeur limite inférieure pour le changement de couleur (température).

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

Pendant le retard de disponibilité, les sorties se trouvent dans l'état suivant, conformément au paramétrage :

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• INACTIVE pour la sortie fréquence (FRQ)

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

▶ S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
▶ Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif	Action
Passage de l'affichage des valeurs process au menu principal	[●]
Passage à un sous-menu	Naviguer avec [▼] jusqu'au sous-menu (par ex. EF), puis [●]
Sélection du paramètre souhaité	[▲] ou [▼]
Passage au mode de réglage	[●]
Changement de la valeur de paramètre	[▲] ou [▼] > 1 s
Validation du paramètre réglé	[●]
Quitter le réglage de paramètre sans sauvegarde	[▲] + [▼]
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼]
Retour à l'affichage des valeurs process	> 30 secondes (timeout)

10.1.1 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.

Réglage usine : non verrouillé.

10.1.1.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller :

▶ S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit écoulée.
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône ☐ s'affiche.

Le verrouillage ne peut être levé que via les boutons de l'appareil. La modification du paramétrage peut également être effectué via l'interface IO-Link.

Déverrouiller :

▶ S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit écoulée.
Les boutons de l'appareil sont déverrouillés.

10.2 Paramétrage via IO-Link

L'appareil peut par exemple être paramétré de la manière suivante via l'interface IO-Link :

• Paramétrage via un logiciel de paramétrage approprié, par ex. ifm moneo|configure
  • Paramétrage via un API
  • Paramétrage via une application IIoT

Conditions pour le paramétrage via l'interface IO-Link :

√ L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
√ La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com
√ Un maître IO-Link
▶ Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.
▶ Raccorder l'appareil à un port libre approprié du maître IO-Link.
▶ Régler le port du maître IO-Link sur le mode de fonctionnement IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Aide à l'intégration du système et au paramétrage via IO-Link :

→ Manuel du logiciel de paramétrage (par ex. moneo)
→ Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.

10.3 Configuration de sortie

10.3.1 Sortie de commutation

OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

Fig. 7: Fonction hystérésis

SP : Seuil d'enclenchement

rP : Seuil de déclenchement

HY : Hystérésis

Hno : Fonction hystérésis, normalement ouvert (normally open)

Hnc : Fonction hystérésis, normalement fermé (normally closed)

t: Temps

Lors du réglage de la fonction hystérésis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur du paramètre [rP] doit être inférieure à celle du paramètre [SP]. Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.

Fig. 8: Fonction fenêtre

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY : Hystérésis

FE : Fenêtre

Fno : Fonction fenêtre, normalement ouvert (normally open)

Fnc : Fonction fenêtre, normalement fermé (normally closed)

t: Temps

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. [FH] et [FL] ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure (MEW). Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : Signal de commutation

√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni]
√ Seulement pour OUT2 : La valeur process est sélectionnée : [EF] > [CFG] > [SEL2].
▶ Ouvrir le menu [EF] > [CFG] pour la configuration de la sortie OUTx.

Fonction hystérésis :

▶ Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
▶ Ouvrir le [Menu principal].
▶ Sélectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

▶ Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
▶ Ouvrir le [Menu principal].
▶ Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre.
▶ Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

10.3.2 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

- [FrPx] détermine à combien de Hz s'élève le signal fréquence si la valeur mesurée maximale est atteinte.

L'étendue de mesure peut être mise à l'échelle :

• [FSPx] détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
- [FEPx] détermine la valeur mesurée maximale à laquelle le signal de sortie s'élève à la fréquence définie sous [FrPx].

[FSPx] n'est disponible que pour la mesure de la température. Distance minimum entre [FSPx] et [FEPx] = 20 % de la valeur finale de l'étendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Signal fréquence débit :

Fig. 9: Caractéristique de la sortie de fréquence, débit

A :	Signal fréquence	MAW :	Valeur initiale de l’étendue de mesure
B :	Débit	MEW :	Valeur finale de l’étendue de mesure
1 :	Plage d’affichage	FEPx :	Point final fréquence
2 :	Etendue de mesure	FrPx :	Signal fréquence (Hz) pour la valeur mesurée maximum
3 :	Etendue de mesure mise à l’échelle	OL :	Plage d’affichage dépassée
Err :	Erreur	cr. OL :	Dépassement critique de la plage d’affichage

Signal fréquence température :

Fig. 10: Courbe caractéristique de la sortie de fréquence, température

A :	Signal fréquence	MAW :	Valeur initiale de l’étendue de mesure
B :	Température	MEW :	Valeur finale de l’étendue de mesure
1 :	Plage d’affichage	FSPx :	Point de départ fréquence
2 :	Etendue de mesure	FEPx :	Point final fréquence
3 :	Etendue de mesure mise à l’échelle	FrPx :	Signal fréquence (Hz) pour la valeur mesurée maximum
Err :	Erreur	cr. OL :	Dépassement critique de la plage d’affichage
OL :	Plage d’affichage dépassée	cr. UL :	Non atteint critique de la plage d’affichage
UL :	Plage d’affichage non atteinte

10.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal fréquence

√ L'unité de mesure standard est sélectionnée : [EF] > [CFG] > [uni]
√ Seulement pour OUT2 : La valeur process est sélectionnée : [EF] > [CFG] > [SEL2].
▶ Ouvrir le menu [EF] > [CFG] pour la configuration de la sortie OUTx.
▶ Sélectionner [oux] et régler [FRQ].
▶ Ouvrir le [Menu principal].
▶ Sélectionner [FEPx] et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous [FrPx] (= 100 %) est fournie.
▶ Sélectionner [FrPx] et régler la fréquence pour la valeur mesurée maximale en Hz.
▶ Sélectionner [FSP2] et régler la valeur mesurée minimum pour laquelle 0 Hz est fourni.

[FSP2] n'est disponible que pour la mesure de la température sur OUT2.

10.4 Réglages utilisateur

Les paramètres décrits ci-dessous sont respectivement réglés comme suit :

▶ Ouvrir le menu [EF] > [CFG].

10.4.1 Temporisation de commutation

Pour la sortie de commutation, il est possible de régler une temporisation avec laquelle la sortie commute et est désactivée.

• [dSx] : Temporisation à l'enclenchement pour la sortie de commutation OUTx en secondes.
• [drx] : Temporisation au déclenchement pour la sortie de commutation OUTx en secondes.

10.4.2 Unité de mesure standard

Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

• [uni] pour débit : l/min, m³/h

10.4.3 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de régler la polarité des sorties.

• [PnP] : La sortie de commutation fonctionne en commutation positive.
• [nPn] : La sortie de commutation fonctionne en commutation négative.

10.4.4 Amortissement

La constante d'amortissement réglée a pour effet de stabiliser les signaux de sortie. Les changes physiques brusques des valeurs de process sont lissés.

Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.

La constante d'amortissement s'additionne au temps de réponse du capteur ( → → Données techniques).

Les signaux UL et OL sont définis en considérant la constante d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process pression.

- [dAP] = temporisation d'amortissement pour le signal de commutation, l'affichage et le signal IO-Link (amortissement 63 %)

10.4.5 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

• On : la sortie se ferme en cas de défaut.
  – OFF : la sortie s'ouvre en cas de défaut.
• OU : la sortie est commutée comme défini par les paramètres, indépendamment du cas de défaut.

• Signal fréquence :

• On : Le signal fréquence passe à 130 % de [FrPx].
  – OFF : Le signal fréquence passe à la valeur 0 Hz.
• OU : Le signal fréquence continue de correspondre à la valeur mesurée.

10.4.6 Valeur process pour OUT2

Le paramètre [SEL2] permet de sélectionner quelle valeur process est fournie via la sortie OUT2.

Pour la sortie OUT1, aucune sélection n'est possible. OUT1 sert uniquement à surveiller le débit.

Valeurs sélectionnables :

• [FLOW] : débit
• [TEMP] : Température
▶ Sélectionner la valeur process avant de configurer d'autres paramètres pour OUT2.

10.5 Réglages de l'afficheur

La présentation sur l'afficheur peut être adaptée à l'aide de différents paramètres. Les paramètres décrits ci-dessous sont respectivement réglés comme suit :

▶ Ouvrir le menu [EF] > [DIS].

10.5.1 Agencement de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre coL.x :

Valeurs sélectionnables :

• L1 : valeur process actuelle pour le débit
• L2 : valeur process actuelle pour le débit et la température

10.5.2 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS. U] permet de régler la fréquence de rafraîchissement de l'affichage.

Valeurs sélectionnables :

• d1 : rapide
• d2 : moyenne
• d3 : lente

10.5.3 Rotation de l'afficheur

Le paramètre [diS. R] permet de basculer le texte sur l'afficheur dans le sens horaire pour une meilleure lisibilité.

Valeurs sélectionnables :

• 0° (non tourné)
  • 90°
  • 180°
• 270°

10.5.4 Luminosité de l'afficheur :

La luminosité de l'afficheur peut être réglée via le paramètre [diS. B].

Valeurs sélectionnables :

• 25 %
- 50 %

• 75%
  • 100 %
• OFF : mode d'économie d'énergie. En mode de fonctionnement, l'affichage est désactivé. Activation de l'affichage en appuyant sur n'importe quel bouton. Après 30 s d'inactivité, l'afficheur est à nouveau désactivé.

En cas de messages d'avertissement ou d'erreur et pour la localisation optique, l'afficheur s'active à nouveau, même lorsque le réglage [OFF] est activé.

10.5.5 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre [coL.x] :

• [coL. F] : couleur des caractères pour le débit
• [coL. T] : couleur des caractères pour la température

Via les réglages des paramètres suivants, la couleur peut être définie individuellement pour chaque valeur process.

Sélection de couleur permanente

Fig. 11: Exemple : [coL. F] = [GrEn] ; [coL. T] = [OFF]

La couleur des caractères est définie en permanence :

[coL. F] =	[coL. T] =	Couleur des caractères
[rEd]		Rouge
[GrEn]		Vert
[OFF]		Blanc

Changement de couleur en fonction de des valeurs limites de la sortie de commutation

Fig. 12: Exemple : [coL. F] = [r1ou] ; [coL. T] = [G2ou]

Si la valeur mesurée* est supérieure au seuil de commutation [SPx] ou se situe dans les limites [FLx]... [FHx], le suivant s'applique en fonction des paramètres sélectionnés :

[coL. F] =	[coL. T] =	Couleur des caractères
[r1ou]	[r2ou]	Rouge
[G1ou]	[G2ou]	Vert

Réglage des valeurs limites [SPx], [FLx], [FHx] : Sortie de commutation (→ 18).

Changement de couleur en fonction de valeurs limites qui peuvent être définies librement

Si la valeur mesurée* se situe dans les limites [cFL.x]... [cFH.x], le suivant s'applique en fonction des paramètres sélectionnés :

[coL. F] =	[coL. T] =	Couleur des caractères
[r-cF]		Rouge
[G-cF]		Vert

Fig. 13: Exemple : [coL. F] = [r-cF] ; [coL. T] = [G-cF]

Les valeurs limites de la fenêtre sont sélectionnées librement dans l'étendue de mesure et sont indépendantes de la fonction de sortie :

• Débit : [cFL. F] = valeur limite inférieure ; [cFH. F] = valeur limite supérieure
• Température : [cFL. T] = valeur limite inférieure ; [cFH. T] = valeur limite supérieure

Les paramètres [cFL.x] et [cFH.x] ne sont affichés dans le menu que si le réglage [r-cF] ou [G-cF] a été sélectionné pour [coL.x].

10.6 Diagnostic

10.6.1 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.

Valeurs sélectionnables :

• [Lo. F] : Mémoire valeur minimum pour le débit
• [Hi. F] : Mémoire valeur maximum pour le débit
• [Lo. T] : Mémoire valeur minimum pour la température
• [Hi. T] : Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.1.1 Paramétrage au moyen des boutons de l'appareil : Mémoire

Afficher la mémoire :

▶ Ouvrir le menu [EF] > [MEM].
▶ Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée.

Effacer la mémoire :

▶ Ouvrir le menu [EF] > [MEM].
▶ Sélectionner [Lo.x] ou [Hi.x].
▶ Maintenir appuyé [▲] ou [▼].
▷ [----] est affiché.

▶ Appuyer brièvement sur [●].

10.7 Remettre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livraison.

Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.7.1 Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro

▶ Ouvrir le menu [EF].
▶ Sélectionner [rES].
▶ Maintenir appuyé [▲] ou [▼].
▷ [----] est affiché.
▶ Appuyer brièvement sur [●].
▷ L'appareil redémarre.

11 Correction de défauts

L'appareil dispose de possibilités d'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé.

Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.

11.1 Messages d'avertissement

Affichage	Problème / marche à suivre
☑[Locked via key]	Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.► Déverrouiller l'appareil à l'aide des boutons de l'appareil.
☑[Locked via communication]	Boutons de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.► Terminer le paramétrage via la communication IO-Link.
☑[Locked via system]	Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée.► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
UL	Plage d'affichage non atteinte. Valeur de température < -20 % MEW.► Vérifier l'étendue de mesure.
OL	Plage d'affichage dépassée. Valeur de débit ou valeur de température > 120 % MEW.► Vérifier l'étendue de mesure.
SC1	La LED d'état de commutation pour OUT1 clignote : court-circuit OUT1.► ▶ Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1.
SC2	La LED d'état de commutation pour OUT2 clignote : court-circuit OUT2.► ▶ Contrôler si un court-circuit ou un courant de surcharge est présent sur la sortie de commutation OUT2.
SC	Les LED d'état de communication pour OUT1 et OUT2 clignotent : court-circuit OUT1 et OUT2.► ▶ Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.

11.2 Messages d'erreur

Affichage	Problème / marche à suivre
Affichage désactivé	Tension d'alimentation trop basse.► Vérifier la tension d'alimentation. Affichage désactivé.► ▶ Vérifier si le réglage [diS] = OFF et modifier éventuellement le réglage.
Err	Appareil défectueux / mauvais fonctionnement.► Remplacer l'appareil.
PARA	Paramétrage en dehors de la plage valable.► ▶ Vérifier le paramétrage.
cr. UL	Plage de détection non atteinte. Valeur de température < -30 % MEW.► Vérifier l'étendue de mesure.
cr. OL	Plage de détection dépassée. Valeur de débit ou valeur de température > 130 % MEW.► Vérifier l'étendue de mesure.

12 Réglage usine

Paramètre		Réglage usine	Réglages par l'utilisateur
SP1	(FLOW)	20 % MEW
rP1	(FLOW)	18,5 % MEW
FH1	(FLOW)	20 % MEW
FL1	(FLOW)	18,5 % MEW
FEP1	(FLOW)	100 % MEW
FrP1	(FLOW)	100 Hz
SP2	(FLOW/TEMP)	40 % MEW
rP2	(FLOW/TEMP)	38,5 % MEW
FH2	(FLOW/TEMP)	40 % MEW
FL2	(FLOW/TEMP)	38,5 % MEW
FSP2	(TEMP)	0 % MEW
FEP2	(FLOW/TEMP)	100 % MEW
FrP2	(FLOW/TEMP)	100 Hz
ou1	(FLOW)	Hno
ou2	(FLOW/TEMP)	Hno
FOU1	(FLOW)	OFF
FOU2	(FLOW/TEMP)	OFF
SEL2	(FLOW/TEMP)	FLOW
col. F	(FLOW)	OFF
col. T	(TEMP)	OFF
dS1		0 s
dR1		0 s
dS2		0 s
dR2		0 s
uni		l/min (Svx6xx : gpm)
P-n		PnP
dAP		0,6 s
diS. L		L2
diS. U		d2
diS. R		0
diS. B		75 %
cFH. F		MEW
cFL. F		MAW
cFH. T		MEW
cFL. T		MAW

VEM = valeur finale de l'étendue de mesure
MAW = valeur initiale de l'étendue de mesure
