MANUAL DE UTILIZADOR SV4610 IFM

Manual de operação Sensor de vazão Vortex

SVxxx0

Índice

1 Nota prévia 3

1.1 Símbolos utilizados.... 3
1.2 Advertência.... 3

2 Instruções de segurança.... 4

2.1 Segurança cibernética 4

3 Utilização 5

3.1 Área de aplicação 5

4 Função 6

4.1 Opções para a saída OUT1 6
4.2 Opções para a saída OUT2 6
4.3 IO-Link 6

5 Montagem.... 7

5.1 Fatores de interferência 7
5.2 Posição de instalação não recomendada 8

6 Conexão elétrica.... 9
7 Elementos de exibição e de operação 10
8 Menu.... 11

8.1 Menu principal e submenus 11

9 Operação 16
10 Parametrização.... 17

10.1 Parametrização por meio dos botões do dispositivo 17
10.1.1 Bloqueio / desbloqueio 17
10.2 Parametrização via IO-Link.... 18
10.3 Configuração de saída 19

10.3.1 Saída de comutação 19
10.3.2 Sinal de frequência 20

10.4 Ajustes do usuário 22

10.4.1 Retardo de comutação 23
10.4.2 Unidade de medida padrão.... 23
10.4.3 Polaridade de saída das saídas de comutação.... 23
10.4.4 Amortecimento 23
10.4.5 Comportamento de falha das saídas.... 23
10.4.6 Valor de processo para OUT2.... 24

10.5 Configurações do display 24

10.5.1 Layout do display 24
10.5.2 Taxa de atualização do display 24
10.5.3 Rotação do display 24
10.5.4 Luminosidade do display.... 24
10.5.5 Ajuste de cor do display 25

10.6 Diagnóstico 26

10.6.1 Memória 26
10.7 Reinicializar o dispositivo 27

11 Eliminação de falhas.... 28

11.1 Mensagens de advertência 28
11.2 Mensagens de erro.... 28

12 Configuração de fábrica 29

1 Nota prévia

Instrução, dados técnicos, homologações e mais informações disponíveis através do código QR no dispositivo/na embalagem ou pelo link documentation.ifm.com.

1.1 Símbolos utilizados

√ Condição
▶ Instrução de procedimento
Reação, resultado

[...] Designação de teclas, botões ou exibições

→ Referência cruzada

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância

Informação

Informação complementar

1.2 Advertência

As advertências alertam sobre possíveis danos pessoais e materiais. Isso permite o manuseio seguro do produto. As advertências são classificadas da seguinte forma:

ADVERTÊNCIA

Advertência sobre o perigo de lesões graves

▷ A não observância da advertência pode levar a risco de morte ou lesões graves.

CUIDADO

Advertência sobre danos pessoais leves a moderados

▷ A não observância da advertência pode levar a risco de lesões leves a moderadas.

ATENÇÃO

Advertência sobre danos materiais

▷ A não observância da advertência pode levar a danos materiais.

2 Instruções de segurança

- O dispositivo descrito é instalado como subcomponente em um sistema.

• A segurança deste sistema é de responsabilidade do fabricante.

• O fabricante do sistema é obrigado a realizar uma avaliação de risco e a elaborar uma documentação conforme os requisitos legais e regulamentares para fornecer ao operador e ao usuário do sistema. Esta deve conter todas as informações e instruções de segurança necessárias para o operador, os usuários e, caso necessário, a equipe de serviço autorizada pelo fabricante do sistema.

• Este documento deve ser lido antes do início das atividades e deve ser conservado durante toda a vida útil do produto.

• O produto deve ser completamente compatível com as aplicações e com as condições ambientes.
• Utilize o produto somente de forma adequada (→ Utilização adequada).
• Utilize o produto somente para fluidos permitidos.
• O desrespeito às instruções de operação ou às especificações técnicas pode causar danos materiais e/ou pessoais.
• O fabricante não assume nenhuma responsabilidade ou garantia pelas intervenções feitas no produto ou pela utilização incorreta realizada pelo usuário.
• A instalação, a conexão elétrica, o manuseio, a operação e a manutenção do produto devem ser realizadas somente por pessoal treinado, qualificado, e autorizado pelo responsável da instalação.
• Proteja os dispositivos e cabos eficazmente contra danos.
• Armazene o produto em sua embalagem original.

2.1 Segurança cibernética

Instalação

O dispositivo é adequado para a operação em ambiente seguro de acordo com a norma IEC 62443-1-1.

O dispositivo foi projetado para a operação atrás de um firewall.

▶ Realize uma avaliação de risco da instalação de acordo com a norma IEC 62443-1-1.

▶ Tome medidas para garantir a segurança física.

Funcionamento

▶ Observe as funções de segurança descritas na documentação do dispositivo e as recomendações para a sua utilização.

Manutenção

▶ Salve a configuração e os dados do sistema de acordo com os processos de gestão de mudanças da empresa.

Retirada de operação

▶ Assegure que nenhuma informação sensível caia nas mãos de pessoas não autorizadas.
▶ Sempre redefina as configurações da instalação para as configurações de fábrica antes de desativar o dispositivo.

3 Utilização

O dispositivo monitora fluidos líquidos.

O dispositivo registra as variáveis do processo de fluxo volumétrico (vazão/tempo) e temperatura do fluido.

3.1 Área de aplicação

• Água
• Água não condutora
• Água de refrigeração

Diretiva de Equipamentos sob Pressão (DEP):

Os dispositivos correspondem à "Diretiva de Equipamentos sob Pressão", foram concebidos para gases estáveis do grupo de fluidos 2 e são fabricados em conformidade com as boas práticas de engenharia.

Aplicação de fluidos do grupo de fluidos 1 mediante solicitação.

4 Função

• O dispositivo detecta a vazão de acordo com o princípio de medição Vortex.
• Como valor de processo adicional, o dispositivo detecta a temperatura do fluido.
• O dispositivo indica os valores atuais do processo em um display.
• O dispositivo pode ser operado em modo SIO (Standard Input Output) e em modo IO-Link.
• O dispositivo gera dois sinais de saída de acordo com a parametrização.

4.1 Opções para a saída OUT1

• Sinal de comutação para a vazão
• Sinal de frequência para a vazão
- IO-Link

4.2 Opções para a saída OUT2

• Sinal de comutação para a vazão
• Sinal de comutação: temperatura
• Sinal de frequência para a vazão
• Sinal de frequência: temperatura

4.3 IO-Link

IO-Link é um sistema de comunicação para a conexão de sensores e atuadores inteligentes a sistemas de automação. O IO-Link está padronizado na norma IEC 61131-9.

Informações gerais sobre o IO-Link estão disponíveis em io-link.ifm

Os IODDs (Input Output Device Description) com todos os parâmetros, dados de processo e descrições detalhadas sobre o dispositivo estão disponíveis em: documentation.ifm.com

O IO-Link oferece as seguintes vantagens:

• Transmissão sem interferências de todos os dados e valores do processo
• Parametrização durante o processo ou ajuste prévio fora da aplicação
• Parâmetros para a identificação dos dispositivos conectados na instalação
• Parâmetros adicionais e funções de diagnóstico
• Cópia de segurança e restauração automáticas dos conjuntos de parâmetros em caso de substituição do dispositivo (Data storage “armazenamento de dados”)
• Protocolamento sem papel dos conjuntos de parâmetros, valores do processo e eventos
• Arquivo de descrição de dispositivos (IODD - Input Output Device Description) para uma fácil configuração
• Conexão elétrica padronizada
• Manutenção remota

5 Montagem

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Proteja o invólucro contra o contato com materiais inflamáveis e contra contato involuntário.

▶ Certifique-se de que a instalação esteja despressurizada durante a montagem.
▶ Certifique-se de que nenhum fluido possa vazar no local de montagem durante a montagem.

▶ Insira o dispositivo conforme o sentido de vazão (seta no dispositivo) na tubulação.

Torque de aperto recomendado: 30 Nm.

▶ Evite depósitos, acúmulo de gás e ar na tubulação.
▶ Instale o dispositivo de forma a que o tubo de medição esteja sempre completamente cheio.
▶ Instale antes ou em um tudo ascendente.
▶ Para montagem direta, fixe o dispositivo na base do invólucro usando 4 parafusos de cabeça cilíndrica arredondada M4 DIN 7985. Profundidade máxima de aparafusamento no invólucro: 5,5 mm.
▶ Instale o dispositivo de forma que nenhuma força mecânica atue sobre a tubulação. Use elemento angular de montagem se necessário.

Informações sobre acessórios disponíveis em www.ifm.com.

5.1 Fatores de interferência

Componentes integrados na tubulação, curvaturas, válvulas, redutores, entre outros, prejudicam o funcionamento do dispositivo.

▶ Mantenha distâncias entre o sensor e os fatores de interferência.

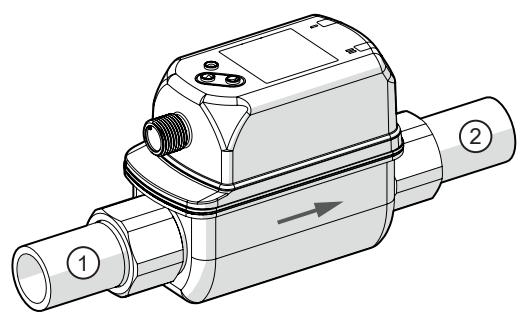

Fig. 1: Seção de entrada (1) e seção de saída (2), direção do fluxo (seta)

Falha	Seção de entrada (1)	Seção de saída (2)
Curvatura não ideal	≥ 5 x DN	≥ 1 x DN
Curvatura ideal	≥ 0,5 × DN
Curvaturas múltiplas (2 x 90°)	≥ 15 × DN
Redução do diâmetro interno do tubo	≥ 15 × DN	≥ 15 × DN
Válvula ou bomba	≥ 25 × DN

Tab. 1: Distâncias das seções de entrada e de saída; DN = diâmetro nominal do tubo, R = raio

5.2 Posição de instalação não recomendada

• Direto antes de um tubo descendente.
• Em um tubo descendente.
• Logo na saída de um tubo.
• Logo antes de uma válvula.
• No lado de aspiração de uma bomba.
• No ponto mais elevado do sistema de tubulação.

6 Conexão elétrica

O dispositivo deve ser instalado somente por um técnico eletricista qualificado.

Siga as normas nacionais e internacionais para a montagem de instalações eletrotécnicas.

Alimentação de tensão conforme SELV, PELV.

▶ Desconecte a tensão da instalação.
▶ Conecte o dispositivo do seguinte modo:

Fig. 2: Diagrama de conexão

Pino	Ocupação
1	L+
3	L-
4 (OUT1)	Sinal de comutação para a vazão Sinal de frequência para a vazãoIO-Link
2 (OUT2/InD)	Sinal de comutação para a vazão Sinal de comutação: temperatura Sinal de frequência para a vazão Sinal de frequência: temperatura

Exemplos de circuitos:

Fig. 3: Ajuste da polaridade de saída através do parâmetro [P-n]

1 : 2 x comutação positiva
2 : 2 x comutação negativa

7 Elementos de exibição e de operação

Fig. 4: Elementos de exibição e de operação

1: LED de estado de comutação para OUT1
2: LED de estado de comutação para OUT2
3: Display TFT
4: Botões para mudar as visualizações e parametrização

Mudança entre as visualizações:

É possível mudar entre duas visualizações de valores do processo por meio dos botões do dispositivo:

▶ Pressione o botão [▲] ou [▼] até aparecer a visualização desejada.
▷ O display muda entre as visualizações.
▷ Após 30 segundos o dispositivo volta para a exibição padrão.

Fig. 5: Indicação do valor de processo: Indicação padrão, conforme definido em [diS. L] e [uni] ou outra visualização.

Leitura do ajuste de parâmetros:

▶ Pressione [●] brevemente.
▶ Seleccione o parâmetro com [▼].
▶ Pressione [●] brevemente.
▷ O valor atualmente definido, as explicações e as possíveis faixas de configuração são exibidas por 30 segundos. Depois o dispositivo volta para a exibição do valor do processo.

8 Menu

As ilustrações do menu mostram os parâmetros que podem ser definidos pressionando os botões do dispositivo. Estes parâmetros e outras funções também estão disponíveis através da interface IO-Link.

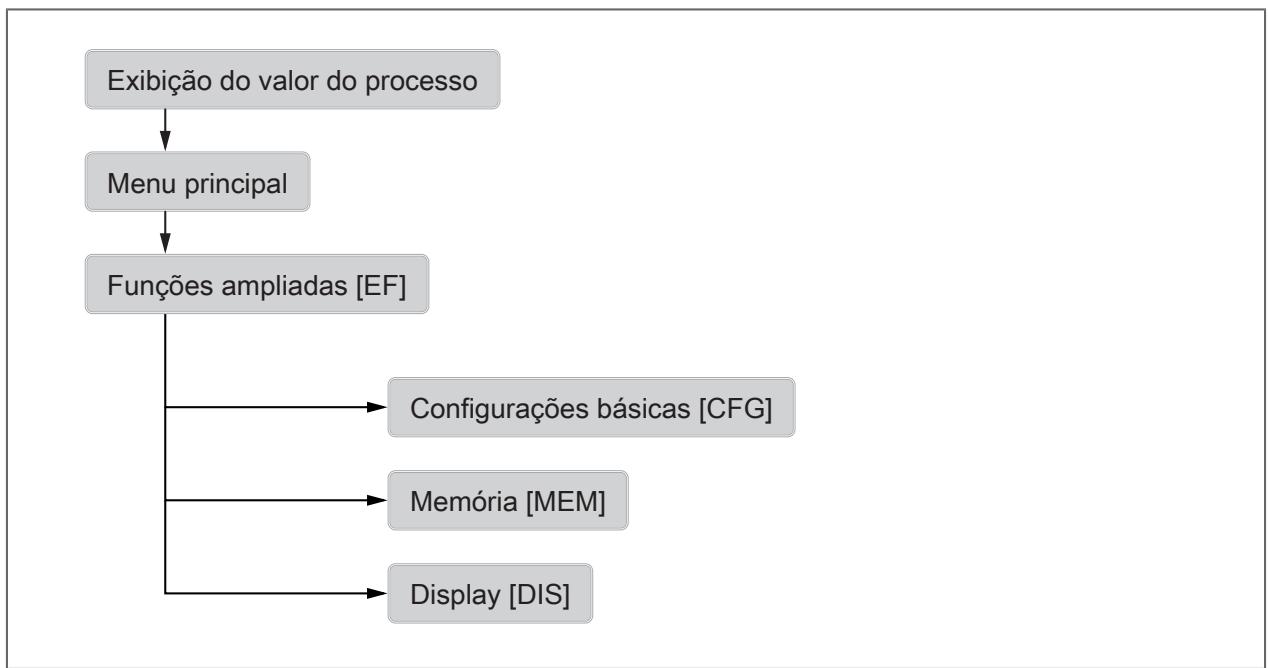

Fig. 6: Visão geral do menu

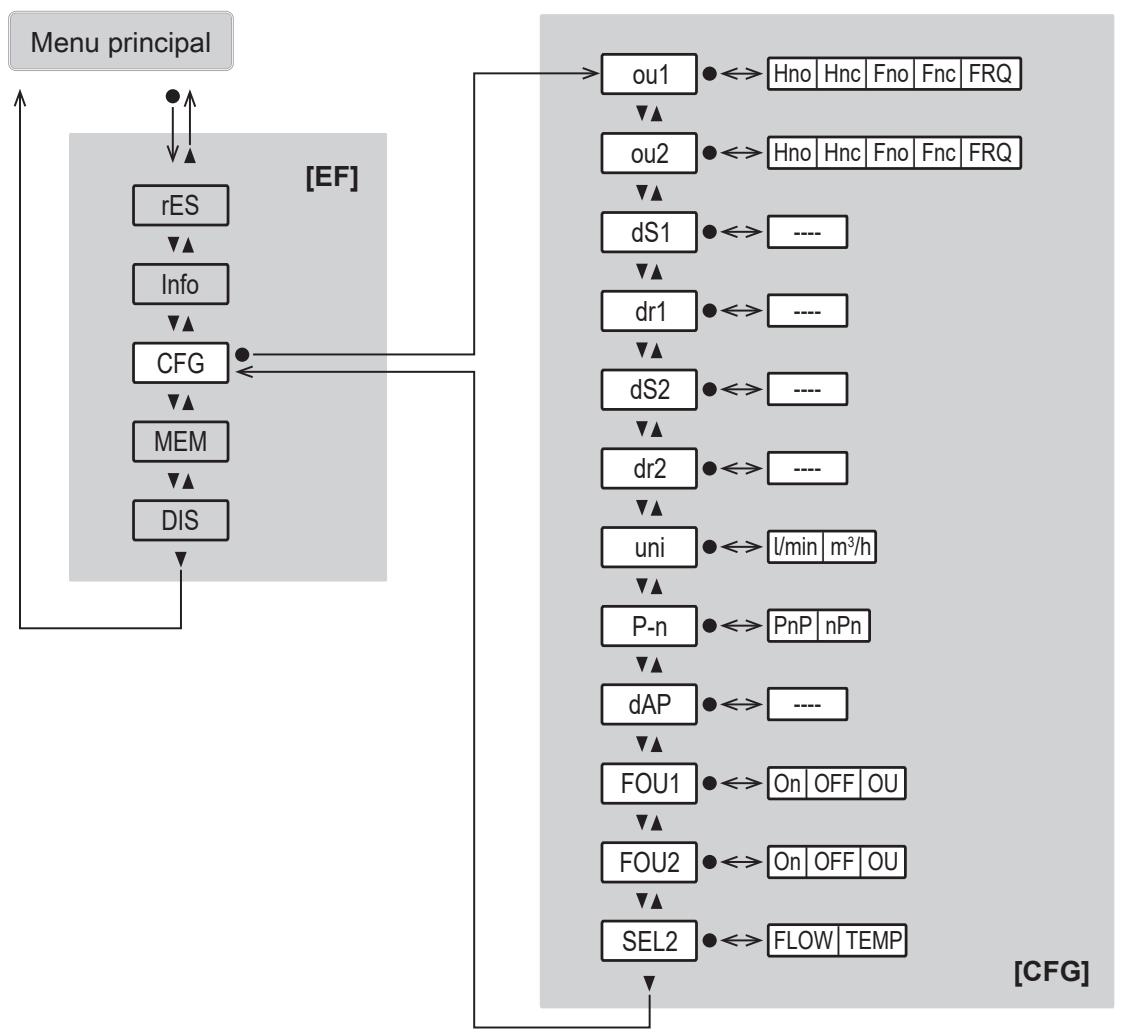

8.1 Menu principal e submenus

Os parâmetros exibidos alteram-se com a alteração da configuração de fábrica. As seguintes representações do menu mostram os parâmetros máximos disponíveis.

Menu principal:

Exibição do valor do processo

Parâmetro	Explicação
SPx	Ponto de comutação para saída a de comutação OUTx com função de histerese
rPx	Ponto de desligamento para a saída de comutação OUTx com função de histerese
FHx	Valor limite superior para o sinal de comutação OUTx com função de janela
FLx	Valor limite inferior para o sinal de comutação OUTx com função de janela
FSP2	Ponto inicial de frequência para OUT2 = valor de medição inferior a partir do qual é emitido um sinal de frequência (somente para medição de temperatura).
FEPx	Ponto final de frequência para OUTx = valor superior de medição no qual o sinal de frequência definido em FrPx é emitido.
FrPx	Sinal de frequência quando o valor de medição superior (MEW ou FEP1) é atingido.

Menu de funções ampliadas [EF] e configurações básica [CFG]:

Parâmetro	Explicação
rES	Redefinição para a configuração de fábrica
Informação	Exibição das informações sobre o dispositivo
CFG	Transição para o submenu CFG (configurações básicas)
MEM	Transição para o submenu MEM (memória)
DIS	Transição para o submenu DIS (display).
oux	Configuração de saída para a saída OUTx (por exemplo: saída de comutação com função de histerese)
dSx	Retardo de desligamento para a saída de comutação OUTx em segundos
drx	Retardo de desligamento para a saída de comutação OUTx em segundos
uni	Unidade de medida padrão para vazão
P-n	Polaridade de saída das saídas de comutação
dAP	Constante de amortecimento em segundos (63 % de tempo de subida τ).
FOUx	Reação da saída OUTx em caso de erro
SEL2	Valor de processo para a saída OUT2

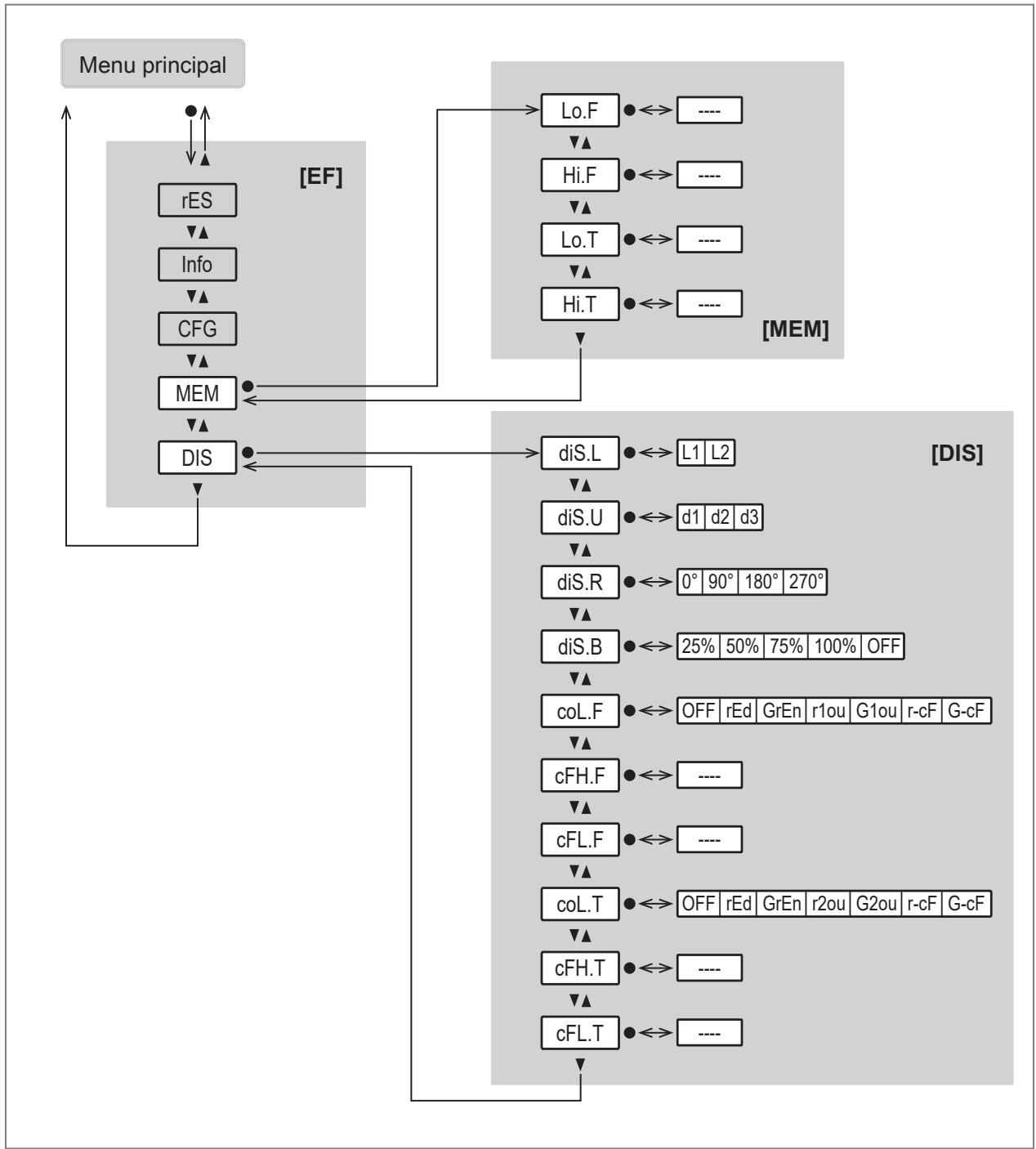

Menu Memória [MEM] e Display [DIS]:

Parâmetro	Explicação
Lo. F	Valor mínimo de vazão medido
Hi. F	Valor máximo de vazão medido
Lo. T	Valor mínimo de temperatura medido
Hi. T	Valor máximo de temperatura medido
diS. L	Layout do display
diS. U	Taxa de atualização da indicação do display
diS. R	Orientação da exibição do display
diS. B	Luminosidade do indicação do display
col. F	Cor da fonte para vazão
cFH. F	Valor limite superior para mudança da cor (vazão)
cFL. F	Valor limite inferior para mudança da cor (vazão)
col. T	Cor da fonte para temperatura
cFH. T	Valor limite superior para mudança da cor (temperatura)
cFL. T	Valor limite inferior para mudança da cor (temperatura)

9 Operação

Após ligar a tensão de alimentação, o dispositivo entra no modo de operação normal depois de decorrido o tempo de retardo da energização. Executa suas funções de medição e de avaliação e fornece sinais de saída conforme os parâmetros ajustados.

Durante o retardo de energização, as saídas ficam no seguinte estado de acordo com a parametrização:

• ATIVADA com função normalmente aberto (Hno / Fno)
• DESATIVADA com função normalmente fechado (Hnc / Fnc)
• DESATIVADA com saída de frequência (FRQ)

10 Parametrização

A parametrização pode ser feita por meio da interface IO-Link ou através dos elementos de operação do dispositivo.

Os parâmetros podem ser regulados antes da instalação e de iniciar a operação do dispositivo ou durante a operação.

Se os parâmetros forem alterados durante a operação, o funcionamento da instalação será influenciado.

▶ Certifique-se de que não ocorram falhas de funcionamento na instalação.

Durante a parametrização, o dispositivo permanece no modo de operação. As suas funções de monitoramento continuam sendo realizadas com os parâmetros existentes, até que a parametrização seja concluída.

Dependendo da configuração dos parâmetros, os parâmetros disponíveis no menu podem mudar.

10.1 Parametrização por meio dos botões do dispositivo

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do involucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Não toque no dispositivo com a mão.
▶ Utilize um objeto auxiliar para as configurações no dispositivo (ex.: caneta).

Procedimento de parametrização em geral:

Intenção	Ação
Mudança da exibição do valor do processo para o menu principal	[●]
Mudar para o submenu	Use [▼] para controlar o submenu (por exemplo, EF), depois [●]
Seleção do parâmetro desejado	[▲] ou[▼]
Mudar para o modo de ajuste	[●]
Mudar o valor do parâmetro	[▲] ou [▼] > 1 s
Incorporação do parâmetro ajustado	[●]
Sair do modo de ajuste de parâmetros sem salvar	[▲] + [▼]
Voltar para o próximo nível de menu superior (repetir várias vezes para chegar até a exibição do valor do processo)	[▲] + [▼]
Retornar à exibição do valor do processo	> 30 segundos (tempo esgotado “timeout”)

10.1.1 Bloqueio / desbloqueio

Para evitar programação errada, o dispositivo pode ser bloqueado eletronicamente.

Este bloqueio evita a modificação dos ajustes do dispositivo através dos botões do dispositivo.

Configuração de fábrica: Não bloqueado.

10.1.1.1 Parametrização por meio dos botões dos dispositivos: Bloquear / desbloquear

Bloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione[▲] e [▼] simultaneamente por 10 segundos até acabar a barra de progresso na linha do título.
▷ O dispositivo está bloqueado para parametrização através dos botões do dispositivo. Ao tentar alterar o valor de um parâmetro, aparece o ícone no display.

O bloqueio só pode ser removido através dos botões do dispositivo. A alteração das configurações de parâmetros ainda é possível através da interface IO-Link.

Desbloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione[▲] e [▼] simultaneamente por 10 segundos até acabar a barra de progresso na linha do título.
▷ O bloqueio dos botões do dispositivo foi removido.

10.2 Parametrização via IO-Link

O dispositivo pode ser parametrizado por meio da interface IO-Link das seguintes maneiras, por exemplo:

• Parametrização através de um software de parametrização adequado, por exemplo: ifm moneo|configure
  • Parametrização através do CLP
• Parametrização através de uma aplicação IIoT

Requisitos para a parametrização através da interface IO-Link:

√ A descrição do dispositivo de entrada e saída (IODD - Input Output Device Description) para o dispositivo no caso de parametrização por meio de um software de parametrização, veja documentation.ifm.com
√ A descrição da interface IO-Link (PDF) para o dispositivo no caso de parametrização por meio de um CLP ou aplicação IIoT, veja documentation.ifm.com
√ Um mestre IO-Link
▶ Conecte o mestre IO-Link com o software de parametrização, o CLP ou a aplicação IIoT.
▶ Conecte o dispositivo a uma porta livre adequada do mestre IO-Link.
▶ Defina a porta do mestre IO-Link para o modo de operação IO-Link.
▷ O dispositivo muda para o modo IO-Link.
▶ Altere as configurações de parâmetros no software.
▶ Escreva as configurações de parâmetros no dispositivo.

Ajuda para a integração do sistema e parametrização via IO-Link:

→ Manual do software de parametrização (por exemplo: moneo)

→ Explicações e "kits iniciais" em ifm.com/cnt/io-link-system-integration.

10.3 Configuração de saída

10.3.1 Saída de comutação

OUTx altera o seu estado de comutação se os limites de comutação ajustados não forem alcançados ou forem excedidos. Deste modo pode-se optar por função de histerese ou função de janela.

Fig. 7: Função de histerese

SP: Ponto de comutação.

rP: Ponto de desligamento

HY: Histerese

Hno Função de histerese normalmente aberto (normally open)

Hnc Função de histerese normalmente fechado (normally closed)

t: Tempo

Quando ajustado para a função de histerese, são definidos o ponto de comutação [SP] e o ponto de desligamento [rP]. [rP] deve ter um valor inferior a [SP]. Se somente o ponto de comutação for alterado, o ponto de desligamento será transmitido com a distância anteriormente definida.

Fig. 8: Função janela

FH: Valor limite superior

FL: Valor limite inferior

HY: Histerese

FE: Janela

Fno: Função de histerese normalmente aberto (normally open)

Fnc: Função de histerese normalmente fechado (normally closed)

t: Tempo

Quando ajustado para a função de janela, são definidos o valor-limite superior [FH] e o valor-limite inferior [FL]. [FH] e [FL] têm uma histerese fixa ajustada de 0,25% do valor final da faixa de medição. Isso mantém o estado de comutação da saída estável em caso de oscilações de fluxo muito pequenos.

10.3.1.1 Parametrização através dos botões do dispositivo: Sinal de comutação

√ A unidade de medida padrão está selecionada: [EF] > [CFG] > [uni]
√ Apenas para OUT2: O valor processo está selecionado: [EF] > [CFG] > [SEL2].
▶ Acesse o menu [EF] > [CFG] para configurar a saída OUTx.

Função de histerese:

▶ Seleccione [oux] e ajuste o sinal de comutação: [Hno] ou [Hnc].
▶ Acesse o [Menu principal].
▶ Seleccione [SPx] e ajuste o valor de medição no qual a saída comuta.
▶ Seleccione [rPx] e ajuste o valor de medição no qual a saída é desativada.

Função de janela:

▶ Seleccione [oux] e ajuste o sinal de comutação: [Fno] ou [Fnc].

▶ Acesse o [Menu principal].
▶ Selezione [FHx] e ajuste o valor limite superior da janela.
▶ Selezione [FLx] e ajuste o valor limite inferior da janela.

10.3.2 Sinal de frequência

O dispositivo emite um sinal de frequência proporcional ao valor do processo.

O sinal de frequência é escalonável:

- [FrPx] determina a quantidade de Hz do sinal de frequência quando o valor superior de medição é alcançado.

A faixa de medição pode ser escalonada:

- [FSPx] define o valor de medição inferior a partir do qual um sinal de frequência é emitido.

- [FEPx] determina o valor de medição superior no qual o sinal de saída é a frequência definida em [FrPx].

[FSPx] só está disponível para a medição de temperatura. Distância mínima entre [FSPx] e [FEPx] = 20 % do valor final da faixa de medição.

Se o valor de medição estiver fora da faixa de medição ou se houver uma falha interna, é emitido o sinal de frequência mostrado na seguinte figura.

Quando os valores de medição estão fora da faixa de exibição ou em caso de falha, aparecem mensagens no display (UL, OL, Err).

Sinal de frequência para a vazão:

Fig. 9: Curva característica da saída de frequência, vazão

A:	Sinal de frequência	MAW:	Valor inicial da faixa de medição
B:	Vazão	MEW:	Valor final da faixa de medição
1:	Faixa de exibição	FEPx:	Ponto final de frequência
2:	Faixa de medição	FrPx:	Sinal de frequência (Hz) para valor de medição superior
3:	Faixa de medição escalonada	OL:	Acima da faixa de exibição
Err:	Falha	cr. OL:	Ultrapassagem crítica da faixa de exibição

Sinal de frequência para temperatura:

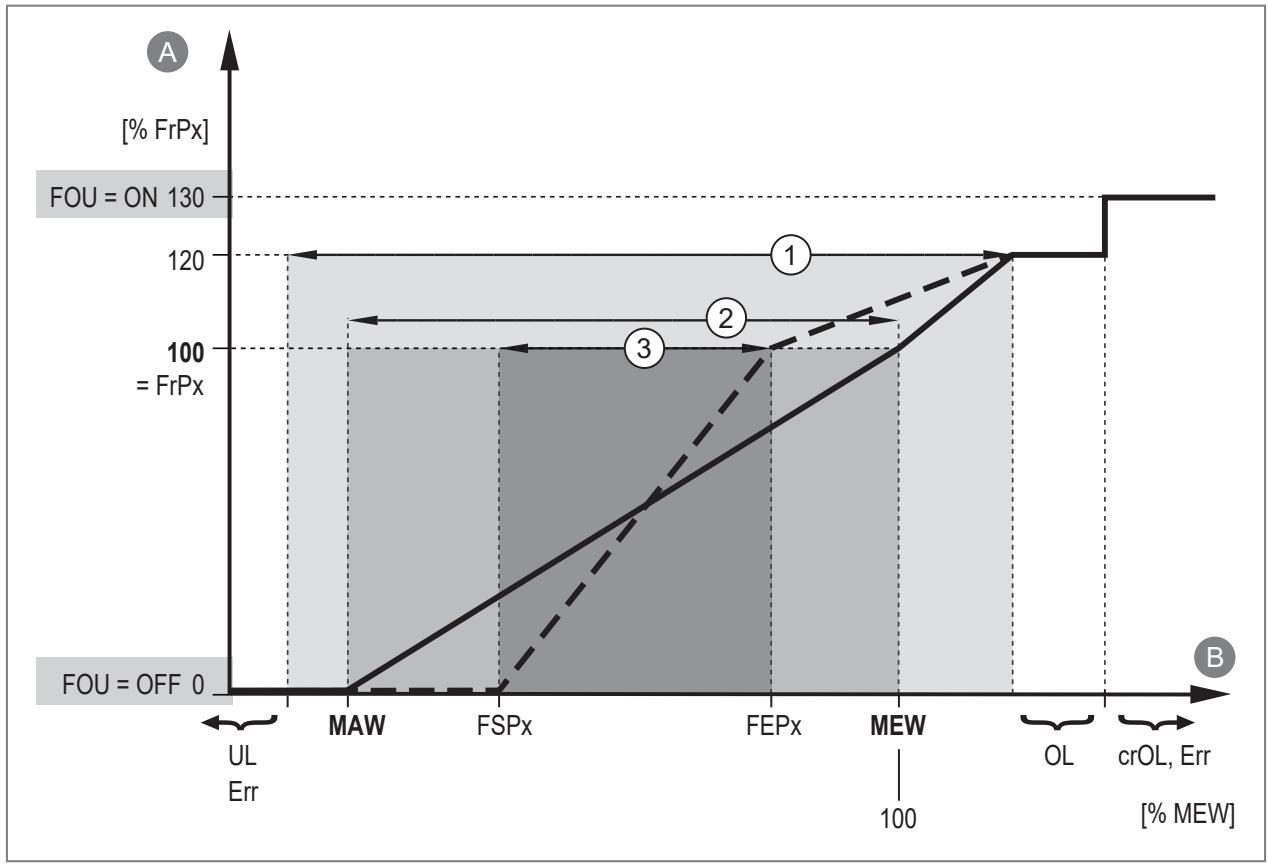

Fig. 10: Curva característica da saída de frequência, temperatura

A:	Sinal de frequência	MAW:	Valor inicial da faixa de medição
B:	Temperatura	MEW:	Valor final da faixa de medição
1:	Faixa de exibição	FSPx:	Ponto inicial de frequência
2:	Faixa de medição	FEPx:	Ponto final de frequência
3:	Faixa de medição escalonada	FrPx:	Sinal de frequência (Hz) para valor de medição superior
Err:	Erro	cr. OL:	Ultrapassagem crítica da faixa de exibição
OL:	Acima da faixa de exibição	cr. UL:	Não alcance crítico da faixa de exibição
UL:	Faixa de exibição não alcançada

10.3.2.1 Parametrização por meio dos botões dos dispositivos: Sinal de frequência

√ A unidade de medida padrão está selecionada: [EF] > [CFG] > [uni]
√ Apenas para OUT2: O valor processo está selecionado: [EF] > [CFG] > [SEL2].
▶ Acesse o menu [EF] > [CFG] para configurar a saída OUTx.
▶ Selezione [oux] e ajuste [FRQ].
▶ Acesse o [Menu principal].
▶ Seleccione [FEPx] e ajuste o valor de medição superior no qual a frequência (= 100 %) ajustada em [FrPx] é emitida.
▶ Seleccione [FrPx] e ajuste a frequência para o valor de medição superior em Hz.
▶ Seleccione [FSP2] e ajuste o valor de medição inferior no qual 0 Hz é emitido.

O [FSP2] só está disponível para a medição de temperatura em OUT2.

10.4 Ajustes do usuário

Os parâmetros descritos abaixo são definidos da seguinte forma:

▶ Acesse o menu [EF] > [CFG].

10.4.1 Retardo de comutação

Pode ser definido um tempo de retardo para a saída de comutação para comutar e desativar a saída.

• [dSx]: Retardo de ligamento para a saída de comutação OUTx em segundos.
• [drx]: Retardo de desligamento para a saída de comutação OUTx em segundos.

10.4.2 Unidade de medida padrão

Pode ser selecionada uma unidade de medida como padrão para mostrar o valor do processo no display. Todas as demais configurações de parâmetros são baseadas nesta unidade.

• [uni] para a vazão: l/min, m³/h

10.4.3 Polaridade de saída das saídas de comutação

A polaridade de saída é definida por meio do parâmetro [P-n].

• [PnP]: A saída de comutação funciona com comutação positiva.
• [nPn]: A saída de comutação funciona com comutação negativa.

10.4.4 Amortecimento

A constante de amortecimento definida causa uma estabilização dos sinais de saída. As mudanças repentinas no valor do processo físico são suavizadas.

Isto se aplica às saídas, ao display e à transmissão de valores de processo através da interface IO-Link.

A constante de amortecimento é adicionada ao tempo de resposta do sensor (→ Dados técnicos).

Os sinais UL e OL são definidos levando em consideração a constante de amortecimento.

O amortecimento do valor de medição só afeta ao valor de processo para pressão.

- [dAP] = Tempo de amortecimento do sinal de comutação, display e sinal IO-Link (tempo de subida de 63%)

10.4.5 Comportamento de falha das saídas

Com o parâmetro [FOUx] é possível definir o comportamento da saída OUTx em caso de erro. Dependendo da função de saída selecionada, os seguintes sinais são emitidos no caso de erro:

• Sinal de comutação:
• On: A saída se ativa em caso de erro.
  – OFF: A saída se desativa em caso de erro.
• OU: A saída comuta independentemente do caso de erro como definido com os parâmetros.

- Sinal de frequência:

- On: O sinal de frequência vai para 130% do [FrPx].

- OFF: O sinal de frequência vai para 0 Hz.

- OU: O sinal de frequência continua correspondendo ao valor de medição.

10.4.6 Valor de processo para OUT2

Através do parâmetro [SEL2] se pode selecionar qual valor do processo é emitido pela saída OUT2.

Nenhuma seleção é possível para a saída OUT1. OUT1 se utiliza apenas para monitorar a vazão.

Valores selecionáveis:

• [FLOW]: Vazão
• [TEMP]: Temperatura
▶ Seleccione o valor do processo antes de configurar outros parâmetros para OUT2.

10.5 Configurações do display

O display pode ser personalizado por meio de vários parâmetros. Os parâmetros descritos abaixo são definidos da seguinte forma:

▶ Acesse o menu [EF] > [DIS].

10.5.1 Layout do display

Através do parâmetro [diS. L], é possível configurar a exibição padrão do display.

Valores selecionáveis:

• L1: valor atual do processo para vazão
• L2: valor atual do processo para vazão e temperatura

10.5.2 Taxa de atualização do display

Use o parâmetro [diS. U] para definir a frequência de atualização do display.

Valores selecionáveis:

• d1: rápido
• d2: médio
- d3: lento

10.5.3 Rotação do display

Por meio do parâmetro [diS. R] é possível girar a fonte no display em sentido horário para se obter uma melhor legibilidade.

Valores selecionáveis:

• 0° (não girado)
  • 90°
  • 180°
• 270°

10.5.4 Luminosidade do display

Com o parâmetro [diS. B] é possível configurar a luminosidade da exibição do display

Valores selecionáveis:

• 25 %
- 50 %

• 75%
  • 100 %
• OFF: Modo de economia de energia. O display está desligado no modo de operação. Ativação do display pressionando um botão qualquer. Após 30 s de inatividade, o display é desativado novamente.

Quando há mensagens de aviso ou erro e quando a localização óptica está ativada, o display também se liga na configuração [OFF].

10.5.5 Ajuste de cor do display

A cor da fonte do display pode ser selecionada através do parâmetro [coL.x]:

• [coL. F]: Cor da fonte para vazão
• [coL. T]: Cor da fonte para temperatura

A cor pode ser definida individualmente para cada valor de processo usando os seguintes ajustes de parâmetros.

Seleção permanente de cores

Fig. 11: Exemplo: [coL. F] = [GrEn]; [coL. T] = [OFF]

A cor da fonte fica definida permanentemente:

[coL. F] =	[coL. T] =	Cor da fonte
[rEd]		vermelho
[GrEn]		verde
[OFF]		branco

Mudança de cor dependendo dos valores-limite da saída de comutação

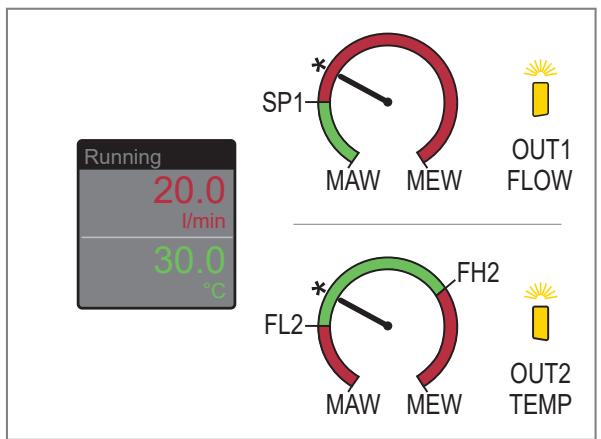

Fig. 12: Exemplo: [coL. F] = [r1ou]; [coL. T] = [G2ou]

Se o valor de medição* estiver acima do ponto de comutação [SPx] ou dentro dos limites [FLx]... [FHx], aplica-se o seguinte, de acordo com a seleção de parâmetros:

[coL. F] =	[coL. T] =	Cor da fonte
[r1ou]	[r2ou]	vermelho
[G1ou]	[G2ou]	verde

Ajuste dos valores-limite [SPx], [FLx], [FHx]: Saída de comutação (→ 19).

Mudança de cor dependendo dos valores-limite livremente definidos

Se o valor de medição* estiver dentro dos limites [cFL.x]... [cFH.x], aplica-se o seguinte, de acordo com a seleção de parâmetros:

[coL. F] =	[coL. T] =	Cor da fonte
[r-cF]		vermelho
[G-cF]		verde

Fig. 13: Exemplo: [coL. F] = [r-cF]; [coL. T] = [G-cF]

Os valores-limite da janela são selecionados livremente dentro da faixa de medição e são independentes da função de saída:

• Vazão: [cFL. F] = valor-limite inferior; [cFH. F] = valor-limite superior
  • Temperatura: [cFL. T] = valor-limite inferior; [cFH. T] = valor-limite superior

Os parâmetros [cFL.x] e [cFH.x] só aparecem no menu se o ajuste [r-cF] ou [G-cF] tiver sido selecionado para [coL.x].

10.6 Diagnóstico

10.6.1 Memória

O dispositivo salva os valores máximos e mínimos que foram medidos.
O valor atual pode ser lido no dispositivo ou através da interface IO-Link.

Valores selecionáveis:

• [Lo. F]: Valor de memória mínimo para vazão
• [Hi. F]: Valor de memória máximo para vazão
• [Lo. T]: Valor de memória mínimo para temperatura
• [Hi. T]: Valor de memória máximo para temperatura

É recomendado apagar a memória assim que o dispositivo for utilizado pela primeira vez sob condições normais de funcionamento.

10.6.1.1 Parametrização por meio dos botões do dispositivo: Memória

Para mostrar a memória:

▶ Acesse o menu [EF] > [MEM].
▶ Seleccione [Lo.x] ou [Hi.x] para exibir respectivamente o valor do processo mais baixo ou mais alto que foram medidos.

Apagar a memória:

▶ Acesse o menu [EF] > [MEM].
▶ Selezione [Lo.x] ou [Hi.x].
▶ Mantenha [▲] ou [▼] pressionado.

▷ [----] será exibido.

▶ Pressione [●] brevemente.

10.7 Reinicializar o dispositivo

O dispositivo pode ser redefinido para o estado de fornecimento.

É conveniente anotar as próprias configurações no capítulo “Configurações de fábrica”.

10.7.1 Parametrização por meio dos botões do dispositivo: Reinicializar o dispositivo

▶ Acesse o menu [EF].
▶ Selezione [rES]
▶ Mantenha [▲] ou [▼] pressionado.
▷ [----] será exibido.
▶ Pressione [●] brevemente.
▷ O dispositivo efetua uma reinicialização.

11 Eliminação de falhas

O dispositivo dispõe de opções de autodiagnóstico. Realiza um automonitoramento durante a operação.

Advertências e estados de falha são exibidos no display mesmo com o display desligado.

Se ocorrerem vários eventos de diagnóstico simultaneamente, só é exibida a mensagem de diagnóstico do evento com a prioridade mais alta.

Funções de diagnóstico adicionais estão disponíveis via → IO-Link Descrição de interface em documentation.ifm.com.

11.1 Mensagens de advertência

Indicação	Problema / solução
☑[Locked via key]	Botões de ajuste bloqueados no dispositivo, alteração de parâmetros recusada. ▶ Desbloqueie o dispositivo por meio de botões.
☑[Locked via communication]	Botões de ajuste temporariamente bloqueados no dispositivo, parametrização ativa através da comunicação IO-Link. ▶ Termine a parametrização através do IO-Link.
☑[Locked via system]	Botões de ajuste bloqueados através do software de parametrização, alteração de parâmetros recusada. ▶ Desbloqueie o dispositivo através do IO-Link com o software de parametrização.
UL	Área de exibição não alcançada. Valor de tempera < -20 % do MEW. ▶ Verifique a faixa de medição.
OL	Acima da área de exibição. Valor de vazão ou valor de temperatura > 120 % do MEW. ▶ Verifique a faixa de medição.
SC1	LED de estado de comutação para OUT1 pisca: curto-circuito OUT1. ▶ Verifique a saída de comutação OUT1 quanto a curto-circuito ou sobrecorrente.
SC2	LED de estado de comutação para OUT2 pisca: curto-circuito OUT2. ▶ Verifique a saída de comutação OUT2 quanto a curto-circuito ou sobrecorrente.
SC	Os LEDs do estados de comutação para OUT1 e OUT2 piscam: Curto-circuito OUT1 e OUT2. ▶ Verifique as saídas de comutação OUT1 e OUT2 quanto a curto-circuito ou sobrecorrente.

11.2 Mensagens de erro

Indicação	Problema / solução
Display desligado	Tensão de alimentação muito baixa.► ▶ Verifique a tensão de alimentação. Display desligado.► ▶ Verifique se o ajuste [diS] = OFF e altere o ajuste, se necessário.
Err	Dispositivo com defeito / erro de funcionamento.► ▶ Substitua o dispositivo.
PARA	Parametrização fora da faixa válida.► ▶ Verifique os ajustes de parâmetros.
cr. UL	Abaixo da faixa de detecção. Valor de temperatura < -30 % do MEW.► ▶ Verifique a faixa de medição.
cr. OL	Acima da área de detecção. Valor de vazão ou valor de temperatura > 130 % do MEW.► ▶ Verifique a faixa de medição.

12 Configuração de fábrica

Parâmetro		Configuração de fábrica	Configuração do usuário
SP1	(FLOW)	20 % MEW
rP1	(FLOW)	18,5 % MEW
FH1	(FLOW)	20 % MEW
FL1	(FLOW)	18,5 % MEW
FEP1	(FLOW)	100 % MEW
FrP1	(FLOW)	100 Hz
SP2	(FLOW, TEMP)	40 % MEW
rP2	(FLOW, TEMP)	38,5 % MEW
FH2	(FLOW, TEMP)	40 % MEW
FL2	(FLOW, TEMP)	38,5 % MEW
FSP2	(TEMP)	0 % MEW
FEP2	(FLOW, TEMP)	100 % MEW
FrP2	(FLOW, TEMP)	100 Hz
ou1	(FLOW)	Hno
ou2	(FLOW, TEMP)	Hno
FOU1	(FLOW)	OFF
FOU2	(FLOW, TEMP)	OFF
SEL2	(FLOW, TEMP)	FLOW
col. F	(FLOW)	OFF
col. T	(TEMP)	OFF
dS1		0 s
dR1		0 s
dS2		0 s
dR2		0 s
uni		l/min (SVx6xx: gpm)
P-n		PnP
dAP		0,6 s
diS. L		L2
diS. U		d2
diS. R		0
diS. B		75 %
cFH. F		MEW
cFL. F		MAW
cFH. T		MEW
cFL. T		MAW

MEW = valor final da faixa de medição
MAW = valor inicial da faixa de medição
