MANUALE UTENTE SV4610 IFM

Istruzioni per l'uso

Flussimetro con tecnologia Vortex

SVxxx0

Indice

1 Introduzione 3

1.1 Simboli utilizzati 3
1.2 Avvertenze 3

2 Indicazioni di sicurezza 4

2.1 Cybersecurity 4

3 Uso conforme 5

3.1 Campo d'impiego 5

4 Funzione.... 6

4.1 Opzioni per uscita OUT1.... 6
4.2 Opzioni per uscita OUT2.... 6
4.3 IO-Link 6

5 Montaggio.... 7

5.1 Interferenze.... 7
5.2 Installazione non consigliata 8

6 Collegamento elettrico 9
7 Elementi di comando e di indicazione.... 10
8 Menu.... 11

8.1 Menu principale e sottomenu 11

9 Messa in servizio 16
10 Parametrizzazione 17

10.1 Parametrizzazione tramite i tasti del dispositivo 17
10.1.1 Blocco / sblocco 17
10.2 Parametrizzazione tramite IO-Link 18
10.3 Configurazione dell'uscita 18

10.3.1 Uscita di commutazione 18
10.3.2 Segnale di frequenza 19

10.4 Impostazioni utente.... 22

10.4.1 Ritardo di commutazione.... 22
10.4.2 Unità di misura standard 22
10.4.3 Polarità delle uscite di commutazione 22
10.4.4 Damping 22
10.4.5 Comportamento delle uscite in caso di errore 22
10.4.6 Valore di processo per OUT2 23

10.5 Impostazioni del display 23

10.5.1 Layout del display 23
10.5.2 Frequenza di aggiornamento display 23
10.5.3 Rotazione display: 23
10.5.4 Luminosità del display: 23
10.5.5 Impostazione del colore del display.... 24

10.6 Diagnostica 25

10.6.1 Memoria 25
10.7 Resettare il dispositivo 26

11 Risoluzione dei problemi.... 27

11.1 Messaggi di avviso 27
11.2 Messaggi di errore 27

12 Impostazione di fabbrica 28

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
Sequenza operativa
▷ Reazione, risultato

[...] Denominazione di tasti, pulsanti o indicazioni

→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
  • Utilizzare il prodotto solo per i fluidi ammessi.
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.
• Conservare il prodotto nell'imballaggio originale.

2.1 Cybersecurity

Installazione

Il dispositivo è adatto per il funzionamento in un ambiente sicuro in conformità alla norma IEC 62443-1-1.

Il dispositivo è progettato per funzionare dietro un firewall.

▶ Effettuare una valutazione dei rischi dell'impianto in conformità alla norma IEC 62443-1-1.
▶ Adottare misure per garantire la sicurezza fisica.

Funzionamento

▶ Osservare le funzioni di sicurezza descritte nella documentazione del dispositivo e le raccomandazioni per il loro utilizzo.

Manutenzione

▶ Salvare la configurazione e i dati del sistema secondo i processi di change management dell'azienda.

Messa fuori servizio

▶ Assicurarsi che nessuna informazione sensibile possa cadere in mani non autorizzate.
▶ Prima di mettere fuori servizio il dispositivo, ripristinare sempre le impostazioni di sistema ai valori di fabbrica.

3 Uso conforme

Il dispositivo controlla i fluidi liquidi.

Il dispositivo rileva le grandezze di processo, quali portata in volume (portata/tempo) e temperatura del fluido.

3.1 Campo d'impiego

• Acqua
  • Acqua non conduttiva
  • Acqua di raffreddamento

Direttiva in materia di attrezzature a pressione (PED):

I dispositivi sono conformi alla direttiva in materia di attrezzature a pressione e sono progettati per gas stabili del gruppo di fluidi 2 secondo una corretta prassi costruttiva.

Utilizzo di fluidi del gruppo 1 previa richiesta.

4 Funzione

• Il dispositivo rileva il flusso secondo il principio Vortex.
• Il dispositivo rileva la temperatura del fluido come ulteriore valore di processo.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo può funzionare in modalità SIO (Standard Input Output) e in modalità IO-Link.
• Il dispositivo genera due segnali di uscita conformemente alla parametrizzazione.

4.1 Opzioni per uscita OUT1

• Segnale di commutazione flusso
• Segnale di frequenza flusso
- IO-Link

4.2 Opzioni per uscita OUT2

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
• Segnale di frequenza flusso
• Segnale di frequenza temperatura

4.3 IO-Link

IO-Link è un sistema di comunicazione per il collegamento di sensori e attuatori intelligenti ai sistemi di automazione. IO-Link è standardizzato nella norma IEC 61131-9.

Informazioni generali su IO-Link all'indirizzo io-link.ifm

Input Output Device Description (IODD) con tutti i parametri, i dati di processo e le descrizioni dettagliate del dispositivo su documentation.ifm.com

IO-Link offre i seguenti vantaggi:

• Trasmissione senza interferenze di tutti i dati e i valori di processo
• Parametrizzazione nel processo in corso o preimpostazione al di fuori dell'applicazione
• Parametri per l'identificazione dei dispositivi collegati nell'impianto
• Parametri aggiuntivi e funzioni di diagnostica
• Backup e ripristino automatico dei set di parametri in caso di sostituzione del dispositivo (Data Storage)
• Protocollo dei set di parametri, valori di processo ed eventi
• File di descrizione del dispositivo (IODD - Input Output Device Description) per una facile progettazione del progetto
  • Collegamento elettrico standardizzato
  • Manutenzione da remoto

5 Montaggio

CAUTELA

In caso di temperature del fluido superiori a 50 °C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni.
▶ Proteggere il dispositivo dal contatto con materiali infiammabili e da contatto involontario.

▶ Assicurarsi che l'impianto sia depressurizzato durante le operazioni di montaggio.
▶ Assicurarsi che, durante il montaggio, non possano fuoriuscire fluidi sul luogo di installazione.

▶ Inserire il dispositivo nella tubazione seguendo la direzione del flusso (freccia sul dispositivo):
Coppia di serraggio consigliata: 30 Nm.
▶ Evitare depositi, accumuli di gas e aria nella tubazione.
▶ Installare il dispositivo in modo tale che il tubo di misura sia sempre completamente pieno.
▶ Installare di fronte alla tubazione o con tubazione in salita.
▶ Per il montaggio diretto, fissare il dispositivo alla base dell'alloggiamento utilizzando 4 viti a testa cilindrica M4 DIN 7985. Massima profondità di avvitamento nell'involucro: 5,5 mm.
▶ Montare il dispositivo in modo che sulla tubazione non vengano esercitate forze meccaniche. Se necessario, utilizzare una squadretta di fissaggio.

Per informazioni sugli accessori disponibili, consultare www.ifm.com.

5.1 Interferenze

Componenti integrati nelle tubazioni, curve, valvole, riduzioni e simili compromettono il funzionamento del dispositivo.

▶ Rispettare le distanze tra sensore e interferenze.

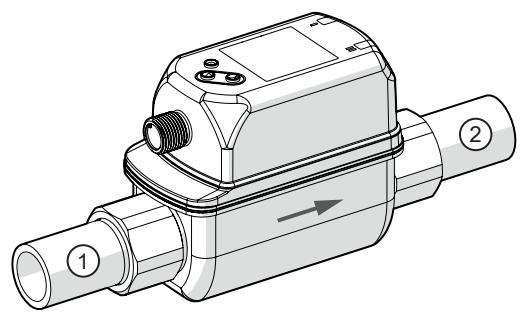

Fig. 1: Tratto di tubazione a monte (1) e tratto di tubazione a valle (2), direzione del flusso (freccia)

Anomalia	Tratto a monte (1)	Tratto a valle (2)
Curva non ideale	≥ 5 × DN	≥ 1 × DN
Curva ideale	≥ 0,5 × DN
Curve multiple (2 x 90°)	≥ 15 × DN
Riduzione diametro interno del tubo	≥ 15 × DN	≥ 15 × DN
Valvola o pompa	≥ 25 × DN

Tab. 1: Distanze per tratti di tubazione a monte e a valle; DN = diametro nominale del tubo, R = raggio

5.2 Installazione non consigliata

• Proprio davanti a una tubazione in discesa.
  • In una tubazione in discesa.
• Proprio davanti a un tratto di uscita del tubo.
  • Proprio davanti a una valvola.
• Sul lato aspirazione di una pompa.
• Sul punto più alto della tubazione.

6 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 2: Schema di collegamento

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	Segnale di commutazione flusso Segnale di frequenza flussoIO-Link
2 (OUT2/InD)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di frequenza flusso Segnale di frequenza temperatura

Esempi di cablaggio:

Fig. 3: Impostazione della polarità di uscita tramite il parametro [P-n]

1: 2 x PNP
2 : 2 x NPN

7 Elementi di comando e di indicazione

Fig. 4: Elementi di comando e di indicazione

1: LED dello stato di commutazione per OUT1
2: LED dello stato di commutazione per OUT2
3: Display TFT
4: Pulsanti per cambiare le visualizzazioni e per la parametrizzazione

Passaggio dalla visualizzazione di un valore di processo all'altro:

Durante il funzionamento è possibile visualizzare i valori di processo utilizzando due pulsanti sul dispositivo:

▶ Premere [▲] oppure [▼] finché non appare l'indicazione desiderata.
▷ Il display passa da una visualizzazione all'altra.
▷ Dopo 30 secondi, il display torna alla visualizzazione standard.

Fig. 5: Visualizzazione del valore di processo: visualizzazione standard, come impostata in [diS. L] e [uni] o un'altra visualizzazione.

Leggere l'impostazione dei parametri:

▶ Premere brevemente [●]
▶ Selezionare il parametro con [▼].
▶ Premere brevemente [●]
▷ Il valore attualmente impostato, le spiegazioni e i possibili campi di regolazione vengono visualizzati per 30 secondi. Successivamente il dispositivo torna alla visualizzazione dei valori di processo.

8 Menu

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

Fig. 6: Struttura del menu

8.1 Menu principale e sottomenu

I parametri visualizzati cambiano modificando le impostazioni di fabbrica. Le seguenti rappresentazioni dei menu indicano i parametri massimi disponibili.

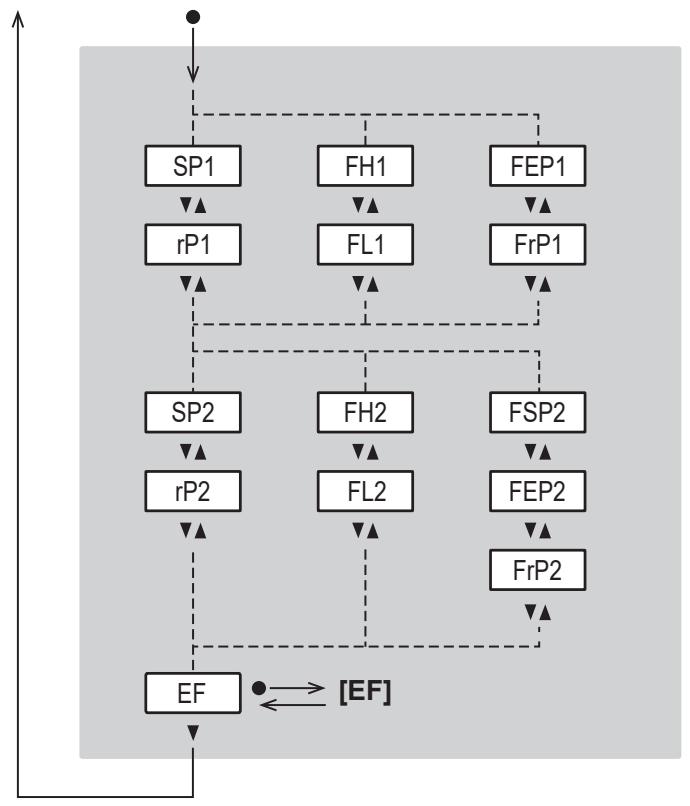

Menu principale:

Visualizzazione del valore di processo

Parametro	Spiegazione
SPx	Punto di commutazione per l'uscita di commutazione OUTx con funzione isteresi
rPx	Punto di disattivazione per l'uscita di commutazione OUTx con funzione isteresi
FHx	Valore limite superiore per il segnale di commutazione OUTx con funzione finestra
FLx	Valore limite inferiore per il segnale di commutazione OUTx con funzione finestra
FSP2	Punto iniziale della frequenza per OUT2 = valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza (solo per la misurazione della temperatura).
FEPx	Punto finale di frequenza per OUTx = valore letto superiore con il quale viene trasmesso il segnale di frequenza impostato in FrPx.
FrPx	Segnale di frequenza trasmesso al raggiungimento del valore letto superiore (valore finale oppure FEPx).

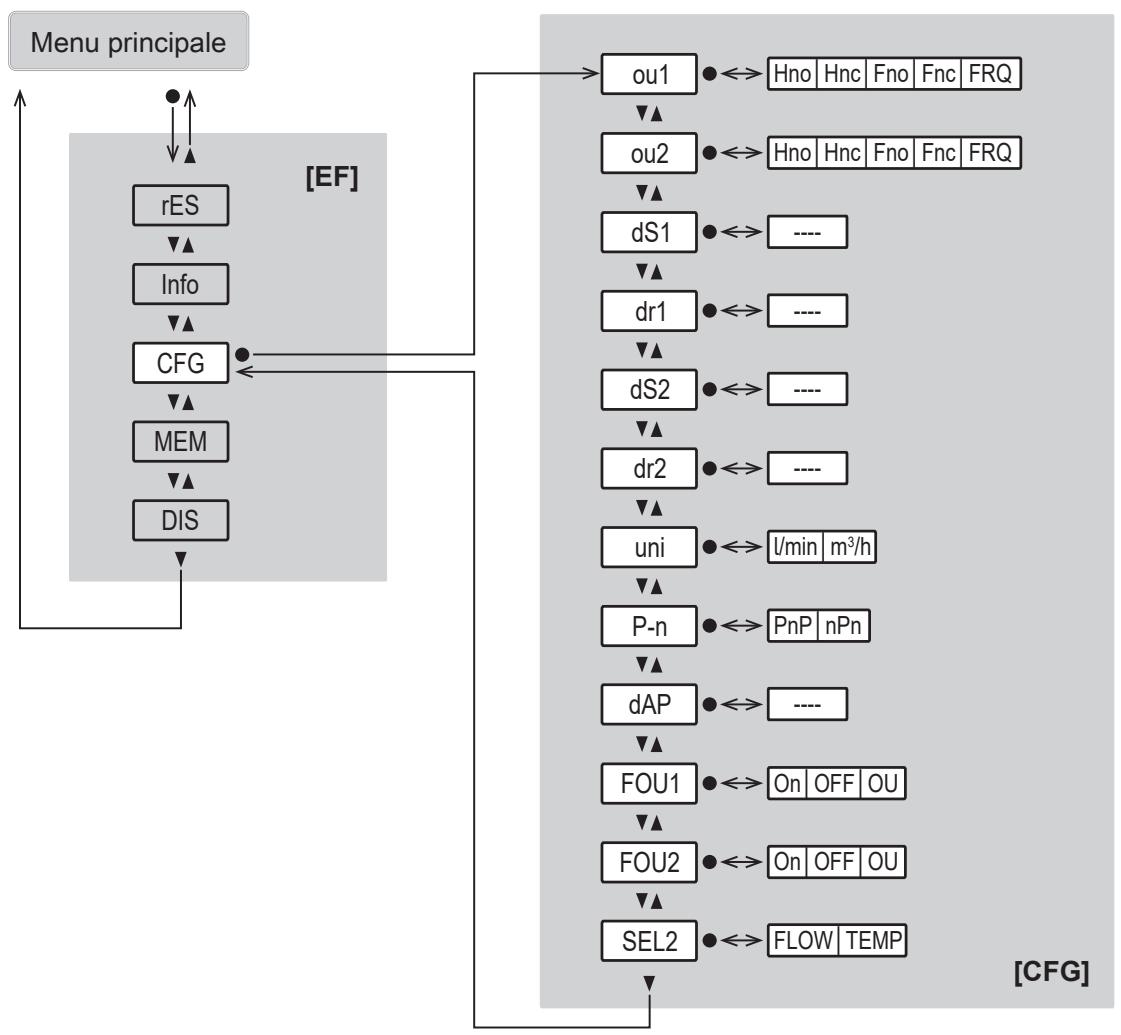

Menu Funzioni avanzate [EF] e Impostazioni di base [CFG]:

Parametro	Spiegazione
rES	Ripristino delle impostazioni di fabbrica
Info	Visualizzazione delle informazioni del dispositivo
CFG	Passaggio al sottomenu CFG (Impostazioni di base)
MEM	Passaggio al sottomenu MEM (Memoria)
DIS	Passaggio al sottomenu DIS (Display)
oux	Configurazione dell'uscita per l'uscita OUTx (ad es. uscita di commutazione con funzione isteresi)
dSx	Ritardo di commutazione per la commutazione dell'uscita OUTx in secondi
drx	Ritardo di disattivazione per la commutazione dell'uscita OUTx in secondi
uni	Unità di misura standard per flusso
P-n	Polarità delle uscite di commutazione
dAP	Costante damping in secondi (tempo di risposta τ 63%).
FOUx	Comportamento dell'uscita OUTx in caso di anomalia
SEL2	Valore di processo per uscita OUT2

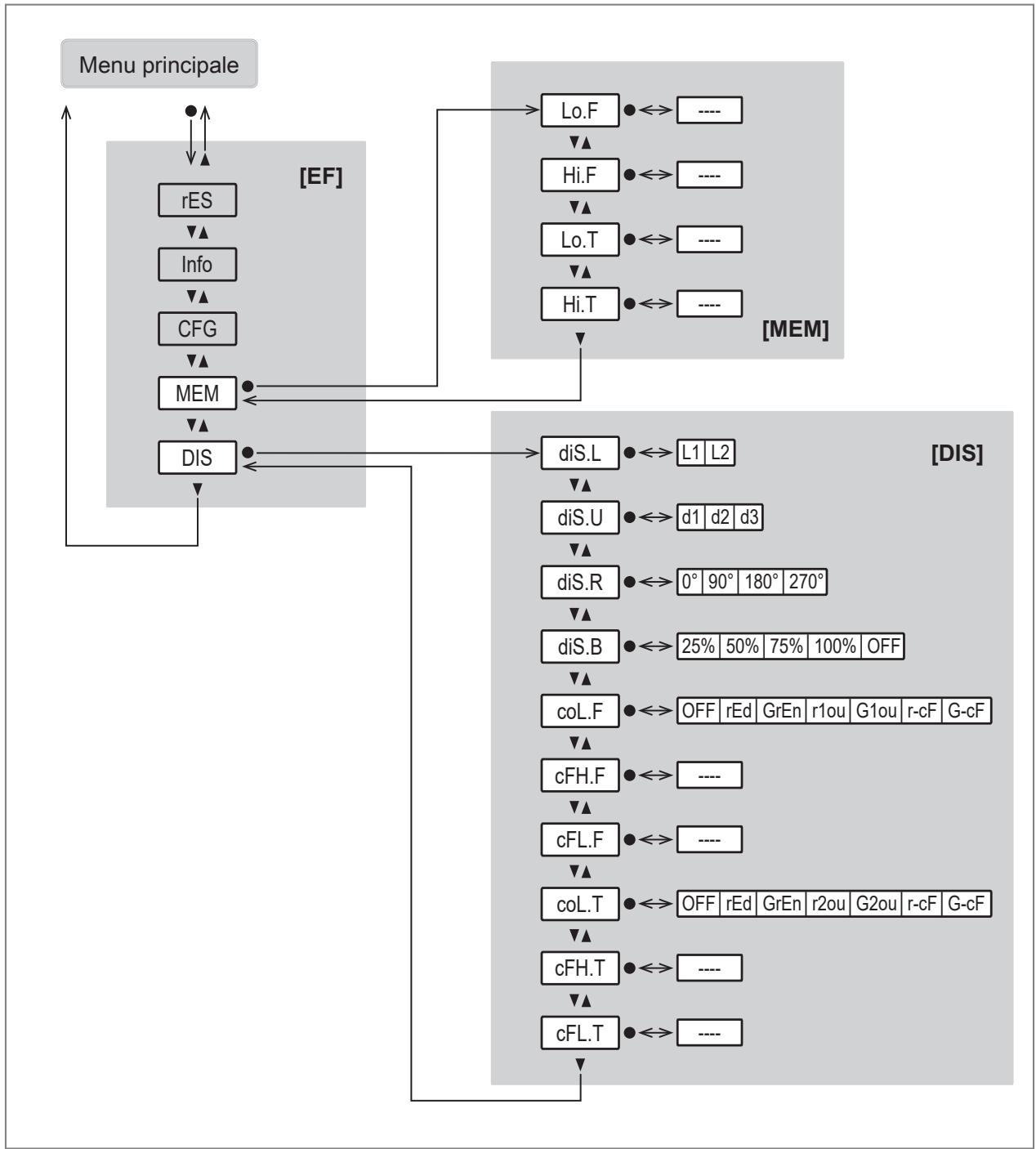

Menu Memoria [MEM] e display [DIS]:

Parametri	Spiegazione
Lo. F	Minimo valore misurato del flusso
Hi. F	Massimo valore misurato del flusso
Lo. T	Minimo valore di temperatura misurato
Hi. T	Massimo valore di temperatura misurato
diS. L	Layout del display
diS. U	Frequenza di aggiornamento della visualizzazione sul display
diS. R	Orientamento della visualizzazione sul display
diS. B	Luminosità della visualizzazione sul display
coL. F	Colore dei caratteri per il flusso
cFH. F	Valore limite superiore per cambio colore (flusso)
cFL. F	Valore limite inferiore per cambio colore (flusso)
coL. T	Colore dei caratteri per la temperatura
cFH. T	Valore limite superiore per cambio colore (temperatura)
cFL. T	Valore limite inferiore per cambio colore (temperatura)

9 Messa in servizio

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

Durante il tempo di ritardo disponibilità, le uscite si trovano nel seguente stato in base alla parametrizzazione:

• attivate con funzione NO (Hno / Fno)
• disattivate con funzione NC (Hnc / Fnc)
• disattivate con uscita di frequenza (FRQ)

10 Parametrizzazione

La parametrizzazione può essere effettuata tramite l'interfaccia IO-Link o tramite gli elementi di comando del dispositivo.

I parametri si possono impostare prima del montaggio e della messa in funzione del dispositivo oppure durante il funzionamento.

Se i parametri vengono modificati durante il funzionamento, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

A seconda dell'impostazione dei parametri, i parametri disponibili nel menu possono cambiare.

10.1 Parametrizzazione tramite i tasti del dispositivo

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il prodotto con le mani.
▶ Per impostare il dispositivo, utilizzare un oggetto (per es. una biro).

Parametrizzazione in generale:

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	[•]
Passaggio al sottomenu	Con [▼] andare al sottomenu (ad es. EF), poi [•]
Selezione del parametro desiderato	[▲] oppure [▼]
Passaggio alla modalità di regolazione	[•]
Modifica del valore parametrico	[▲] o [▼] > 1 s
Acquisizione del parametro impostato	[•]
Uscire dall'impostazione dei parametri senza salvare	[▲] + [▼]
Ritorno al menu superiore (Ripetere più volte per raggiungere la visualizzazione dei valori di processo)	[▲] + [▼]
Ritorno alla visualizzazione del valore di processo	> 30 secondi (timeout)

10.1.1 Blocco / sblocco

Per evitare immissioni errate il dispositivo si può bloccare elettronicamente.

Questo blocco impedisce che vengano modificate le impostazioni del dispositivo tramite i tasti presenti sullo stesso.

Impostazione di fabbrica: sbloccato.

10.1.1.1 Parametrizzazione tramite tasti del dispositivo: Blocco / sblocco

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 secondi finché la barra di avanzamento nella riga del titolo non è scaduta.
▷ Il dispositivo è bloccato per la parametrizzazione tramite i pulsanti. Se si tenta di modificare il valore di un parametro, sul display appare il simbolo.

Il blocco può essere annullato solo con i pulsanti del dispositivo. È comunque possibile modificare le impostazioni dei parametri tramite l'interfaccia IO-Link.

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 secondi finché la barra di avanzamento nella riga del titolo non è scaduta.
▷ I pulsanti del dispositivo vengono sbloccati.

10.2 Parametrizzazione tramite IO-Link

Il dispositivo può essere parametrizzato, ad esempio, tramite l'interfaccia IO-Link nel modo seguente:

• Parametrizzazione tramite un software adeguato, ad esempio ifm moneo|configure
  • Parametrizzazione tramite PLC
• Parametrizzazione tramite un'applicazione IIoT

Requisiti per la parametrizzazione tramite l'interfaccia IO-Link:

√ Per Input Output Device Description (IODD) del dispositivo in caso di parametrizzazione tramite un software, consultare documentation.ifm.com
√ Per la descrizione dell'interfaccia IO-Link (PDF) per il dispositivo in caso di parametrizzazione tramite un PLC o un'applicazione IIoT, consultare documentation.ifm.com
√ Un master IO-Link
▶ Collegare il master IO-Link al software di parametrizzazione, al PLC o all'applicazione IIoT.
▶ Collegare il dispositivo ad una porta libera adeguata del master IO-Link.
▶ Impostare la porta del master IO-Link sulla modalità operativa IO-Link.
▷ Il dispositivo passa alla modalità IO-Link.
▶ Modificare le impostazioni dei parametri nel software.
▶ Trasferire le impostazioni dei parametri sul dispositivo.

Guida per l'integrazione del sistema e la parametrizzazione tramite IO-Link:

→ Manuale del software di parametrizzazione (ad es. moneo)
→ Spiegazioni e "Startup Packages" su ifm.com/cnt/io-link-system-integration.

10.3 Configurazione dell'uscita

10.3.1 Uscita di commutazione

OUTx cambia il suo stato di commutazione se i limiti di commutazione impostati vengono superati per eccesso o per difetto. Si può scegliere tra la funzione isteresi e la funzione finestra.

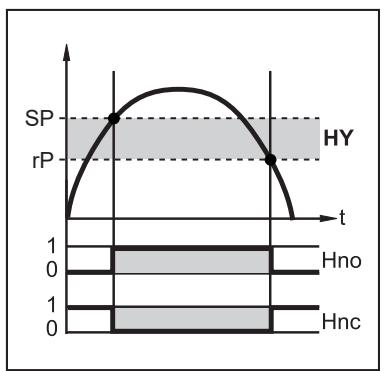

Fig. 7: Funzione isteresi

SP:	Punto di commutazione
rP:	Punto di disattivazione
HY:	Isteresi
Hno:	Funzione isteresi NO (normally open)
Hnc:	Funzione isteresi NC (normally closed)
t:	Tempo

Se è stata impostata la funzione isteresi, vengono definiti il punto di commutazione [SP] e il punto di disattivazione [rP]. [rP] deve avere un valore inferiore a [SP]. Se si modifica soltanto il punto di commutazione, quello di disattivazione cambia in base alla distanza impostata precedentemente.

Fig. 8: Funzione finestra

FH:	Valore limite superiore
FL:	Valore limite inferiore
HY:	Isteresi
FE:	Finestra
Fno:	Funzione finestra NO (normally open)
Fnc:	Funzione finestra NC (normally closed)
t:	Tempo

Se è stata impostata la funzione finestra, vengono definiti il valore di soglia superiore [FH] e quello inferiore [FL]. [FH] e [FL] hanno un'isteresi fissa dello 0,25 % del valore finale. Ciò mantiene stabile lo stato di commutazione dell'uscita in caso di variazioni minime del flusso.

10.3.1.1 Parametrizzazione tramite pulsanti del dispositivo: Segnale di commutazione

√ È stata selezionata l'unità di misura standard: [EF] > [CFG] > [uni]
√ Solo per OUT2: È stato selezionato il valore di processo: [EF] > [CFG] > [SEL2].
▶ Aprire il menu [EF] > [CFG] per configurare l'uscita OUTx.

Funzione isteresi:

▶ Selezionare [oux] e impostare il segnale di commutazione: [Hno] oppure [Hnc].
▶ Aprire il [menu principale].
▶ Selezionare [SPx] e impostare il valore letto con il quale si attiva l'uscita.
▶ Selezionare [rPx] e impostare il valore letto con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare [oux] e impostare il segnale di commutazione: [Fno] oppure [Fnc].
▶ Aprire il [menu principale].
▶ Selezionare [FHx] e impostare il valore limite superiore della finestra.
▶ Selezionare [FLx] e impostare il valore limite inferiore della finestra.

10.3.2 Segnale di frequenza

Il dispositivo trasmette un segnale di frequenza proporzionale al valore di processo.

Il segnale di frequenza è graduabile:

• [FrPx] determina il numero di Hz del segnale di frequenza quando viene raggiunto il valore di misura superiore.
  Il campo di misura è graduabile:
• [FSPx] determina il valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza.
• [FEPx] determina il valore di misura superiore con il quale il segnale di uscita corrisponde alla frequenza impostata in [FrPx].

[FSPx] è disponibile soltanto per la misurazione della temperatura. Distanza minima tra [FSPx] e [FEPx] = 20 % del valore finale.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di frequenza mostrato nella figura seguente.

Nel caso di valori letti non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (UL, OL, Err).

Segnale di frequenza flusso:

Fig. 9: Caratteristica dell'uscita di frequenza, flusso

A:	Segnale di frequenza	MAW:	Valore iniziale
B:	Flusso	MEW:	Valore finale
1:	Campo di indicazione	FEPx:	Punto finale frequenza
2:	Campo di misura	FrPx:	Segnale di frequenza (Hz) per il valore di misura superiore
3:	Campo di misura graduato	OL:	Campo di indicazione superato per eccesso
Err:	Errore	cr. OL:	Campo di indicazione superato per eccesso in modo critico

Segnale di frequenza temperatura:

Fig. 10: Caratteristica dell'uscita di frequenza, temperatura

A:	Segnale di frequenza	MAW:	Valore iniziale
B:	Temperatura	MEW:	Valore finale
1:	Campo di indicazione	FSPx:	Punto iniziale frequenza
2:	Campo di misura	FEPx:	Punto finale frequenza
3:	Campo di misura graduato	FrPx:	Segnale di frequenza (Hz) per il valore di misura superiore
Err:	Errore	cr. OL:	Campo di indicazione superato per eccesso in modo critico
OL:	Campo di indicazione superato per ec- cesso	cr. UL:	Campo di indicazione superato per difetto in modo critico
UL:	Campo di indicazione superato per difet- to

10.3.2.1 Parametrizzazione tramite tasti del dispositivo: Segnale di frequenza

√ È stata selezionata l'unità di misura standard: [EF] > [CFG] > [uni]
√ Solo per OUT2: È stato selezionato il valore di processo: [EF] > [CFG] > [SEL2].
▶ Aprire il menu [EF] > [CFG] per configurare l'uscita OUTx.
▶ Selezionare [oux] e impostare [FRQ].
▶ Aprire il [menu principale].
▶ Selezionare [FEPx] e impostare il valore di misura superiore con il quale viene trasmessa la frequenza impostata in [FrPx] (= 100 %).
▶ Selezionare [FrPx] e impostare la frequenza per il valore di misura superiore in Hz.
▶ Selezionare [FSP2] e impostare il valore di misura inferiore con il quale viene trasmesso 0 Hz.

[FSP2] è disponibile solo per la misurazione della temperatura su OUT2.

10.4 Impostazioni utente

I parametri descritti di seguito vengono impostati come segue:

▶ Richiamare il menu [EF] > [CFG].

10.4.1 Ritardo di commutazione

Per l'uscita di commutazione è possibile impostare un tempo di ritardo con cui l'uscita commuta e si disattiva.

• [dSx]: Ritardo di commutazione per commutazione dell'uscita OUTx in secondi.
• [drx]: Ritardo di disattivazione per commutazione dell'uscita OUTx in secondi.

10.4.2 Unità di misura standard

È possibile selezionare un'unità di misura con la quale il valore di processo viene visualizzato di default sul display. Tutte le altre impostazioni dei parametri si basano su questa unità.

• [uni] per flusso: l/min, m³/h

10.4.3 Polarità delle uscite di commutazione

La polarità di uscita viene impostata tramite il parametro [P-n].

• [PnP]: l'uscita di commutazione viene commutata con PNP.
• [nPn]: l'uscita di commutazione viene commutata con NPN.

10.4.4 Damping

La costante di damping impostata determina una stabilizzazione dei segnali di uscita. Le brusche variazioni del valore di processo fisico vengono livellate.

Ciò riguarda le uscite, il display e la trasmissione del valore di processo tramite l'interfaccia IO-Link.

La costante di damping si somma al tempo di risposta del sensore ( → Dati tecnici).

I segnali UL e OL vengono definiti tenendo conto della costante di damping.

Il damping del valore letto influenza solo il valore di processo flusso.

- [dAP] = Tempo di damping per segnale di commutazione, display e segnale IO-Link (tempo di risposta 63 %)

10.4.5 Comportamento delle uscite in caso di errore

Il comportamento dell'uscita OUTx in caso di anomalia può essere impostato mediante il parametro [FOUx]. A seconda della funzione di uscita selezionata, in caso di anomalia vengono trasmessi i seguenti segnali:

• Segnale di commutazione:
  – ON: L'uscita si attiva in caso di errore.
• OFF: L'uscita si disattiva in caso di errore.
• OU: L'uscita si attiva come definito nei parametri, indipendentemente dall'errore.

- Segnale di frequenza:

• ON: Il segnale di frequenza passa al 130 % di [FrPx].
• OFF: Il segnale di frequenza passa a 0 Hz.

- OU: Il segnale di frequenza corrisponde ancora al valore letto.

10.4.6 Valore di processo per OUT2

Con il parametro [SEL2] è possibile selezionare quale valore di processo viene trasmesso tramite l'uscita OUT2.

Per l'uscita OUT1 non è possibile effettuare alcuna selezione. OUT1 serve solo per monitorare il flusso.

Valori selezionabili:

• [FLOW]: Flusso
• [TEMP]: Temperatura

▶ Selezionare il valore di processo prima di configurare altri parametri per OUT2.

10.5 Impostazioni del display

La visualizzazione sul display può essere regolata tramite vari parametri. I parametri descritti di seguito vengono impostati come segue:

▶ Richiamare il menu [EF] > [DIS].

10.5.1 Layout del display

Con il parametro [diS. L] è possibile impostare la visualizzazione predefinita del display.

Valori selezionabili:

• L1: valore di processo attuale per flusso
• L2: valore di processo attuale per flusso e temperatura

10.5.2 Frequenza di aggiornamento display

Il parametro [diS. U] consente di impostare la frequenza di aggiornamento della visualizzazione sul display.

Valori selezionabili:

• d1: rapida
- d2: media
- d3: lenta

10.5.3 Rotazione display:

Con il parametro [diS. R] è possibile ruotare in senso orario i caratteri del display per una migliore leggibilità.

Valori selezionabili:

• 0° (non ruotato)
  • 90°
  • 180°
  • 270°

10.5.4 Luminosità del display:

Con il parametro [diS. B] si può impostare la visualizzazione sul display.

Valori selezionabili:

• 25 %
- 50 %
- 75%
• 100 %

- OFF: Modalità di risparmio energetico. L'indicazione è disattivata nel modo operativo. Attivazione del display premendo un tasto qualsiasi. Dopo 30 s di inattività il display viene nuovamente disattivato.

In caso di messaggi di avviso o di errore e durante la localizzazione ottica, il display si riaccende anche con impostazione [OFF].

10.5.5 Impostazione del colore del display

Il colore dei caratteri del display può essere selezionato tramite il parametro [coL.x]:

• [coL. F]: Colore dei caratteri per il flusso

• [coL. T]: Colore dei caratteri per la temperatura

Il colore può essere definito singolarmente per ogni valore di processo tramite le seguenti impostazioni dei parametri.

Selezione di colori permanenti

Fig. 11: Esempio: [coL. F] = [GrEn]; [coL. T] = [OFF]

Il colore dei caratteri è impostato in modo permanente su un colore:

[coL. F] =	[coL. T] =	Colore dei caratteri
[rEd]		rosso
[GrEn]		verde
[OFF]		bianco

Cambiamento del colore in base ai valori di soglia dell'uscita di commutazione

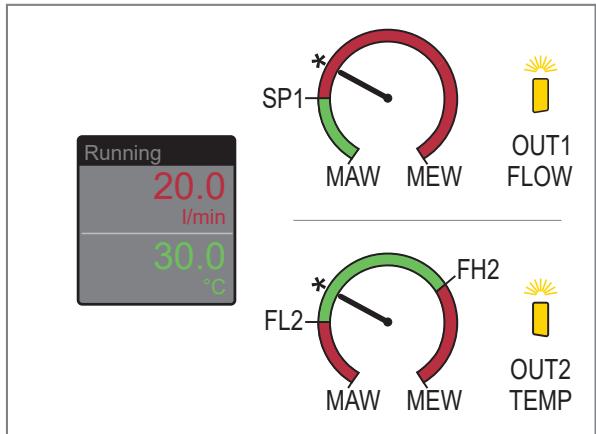

Fig. 12: Esempio: [coL. F] = [r1ou]; [coL. T] = [G2ou]

Se il valore di misura* è superiore al punto di commutazione [SPx] o rientra nei limiti [FLx]... [FHx], a seconda della selezione dei parametri si applica quanto segue:

[coL. F] =	[coL. T] =	Colore dei caratteri
[r1ou]	[r2ou]	rosso
[G1ou]	[G2ou]	verde

Impostazione dei valori di soglia [SPx], [FLx], [FHx]: Uscita di commutazione (→ 18).

Cambiamento del colore in base a valori di soglia liberamente definibili

Se il valore di misura* rientra nei limiti [cFL.x]... [cFH.x], a seconda della selezione dei parametri si applica quanto segue:

[coL. F] =	[coL. T] =	Colore dei caratteri
[r-cF]		rosso
[G-cF]		verde

Fig. 13: Esempio: [coL. F] = [r-cF]; [coL. T] = [G-cF]

I valori di soglia del campo finestra possono sono selezionati liberamente entro il campo di misura e non dipendono dalla funzione dell'uscita impostata:

• Flusso: [cFL. F] = valore di soglia inferiore; [cFH. F] = valore di soglia superiore
• Temperatura: [cFL. T] = valore di soglia inferiore; [cFH. T] = valore di soglia superiore

I parametri [cFL.x] e [cFH.x] appaiono nel menu solo se per [coL.x] è stata selezionata l'impostazione [r-cF] o [G-cF].

10.6 Diagnostica

10.6.1 Memoria

Il dispositivo memorizza i valori di processo massimi e minimi misurati.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Valori selezionabili:

• [Lo. F]: memoria valore minimo per flusso
• [Hi. F]: memoria valore massimo per flusso
• [Lo. T]: memoria valore minimo per la temperatura
• [Hi. T]: memoria valore massimo per la temperatura

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

10.6.1.1 Parametrizzazione tramite pulsanti del dispositivo: memoria

Visualizzare la memoria:

▶ Aprire il menu [EF] > [MEM].
▶ Selezionare [Lo.x] o [Hi.x] per visualizzare il rispettivo valore di processo minimo e massimo misurato.

Cancellare la memoria:

▶ Aprire il menu [EF] > [MEM].
▶ Selezionare [Lo.x] oppure [Hi.x].
▶ Tenere premuto [▲] oppure [▼].
▷ Viene visualizzato [----].

▶ Premere brevemente [●].

10.7 Resettare il dispositivo

Il dispositivo può essere resettato allo stato di consegna.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

10.7.1 Parametrizzazione tramite pulsanti del dispositivo: Ripristino del dispositivo

▶ Richiamare il menu [EF].
▶ Selezionare [rES].
▶ Tenere premuto [▲] oppure [▼].
▷ Viene visualizzato [----].
▶ Premere brevemente [●].
▷ Il dispositivo effettua un riavvio.

11 Risoluzione dei problemi

Il dispositivo dispone di opzioni di autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvisi e stati di errore vengono indicati sul display, anche se spento.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

Tramite IO-Link sono disponibili altre funzioni di diagnosi → Per la descrizione dell'interfaccia IO-Link vedere documentation.ifm.com.

11.1 Messaggi di avviso

Indicazione	Problema / Rimedio
☐[Locked via key]	Pulsanti per l'impostazione sul dispositivo bloccati, modifica parametri rifiutata.► Sbloccare il dispositivo utilizzando i pulsanti.
☐[Locked via communica-tion]	Pulsanti per l'impostazione sul dispositivo temporaneamente bloccati, parametrizzazione tramite comunicazione IO-Link attiva.► Terminare la parametrizzazione tramite comunicazione IO-Link.
☐[Locked via system]	Pulsanti bloccati tramite software di configurazione; modifica parametri rifiutata.► Sbloccare il dispositivo con l'interfaccia IO-Link tramite software di configurazione.
UL	Campo di indicazione superato per difetto. Valore di temperatura < -20 % MEW.► ▶ Controllare il campo di misura.
OL	Campo di indicazione superato per eccesso. Valore di flusso o di temperatura > 120 % MEW.► ▶ Controllare il campo di misura.
SC1	II LED dello stato di commutazione di OUT1 lampeggia: cortocircuito OUT1.► Controllare che l'uscita di commutazione OUT1 non sia in cortocircuito o in sovracorrente.
SC2	II LED dello stato di commutazione di OUT2 lampeggia: cortocircuito OUT2.► Controllare che l'uscita di commutazione OUT2 non sia in cortocircuito o in sovracorrente.
CF	I LED dello stato di commutazione di OUT1 e OUT2 lampeggiano: cortocircuito OUT1 e OUT2.► Controllare che l'uscita di commutazione OUT1 e OUT2 non sia in cortocircuito o in sovracorrente.

11.2 Messaggi di errore

Indicazione	Problema / Rimedio
Display spento	Tensione di alimentazione troppo bassa.► ▶ Controllare la tensione di alimentazione. Display spento.► Verificare se l'impostazione [diS] = OFF; se necessario, modificarla.
Err	Dispositivo difettoso / Anomalia di funzionamento.► ▶ Sostituire il dispositivo.
PARA	Parametrizzazione al di fuori del campo di validità.► ▶ Controllare i parametri impostati.
cr. UL	Campo di rilevamento superato per difetto. Valore di temperatura < -30 % MEW.► ▶ Controllare il campo di misura.
cr. OL	Campo di rilevamento superato per eccesso. Valore di flusso o di temperatura > 130 % MEW.► ▶ Controllare il campo di misura.

12 Impostazione di fabbrica

Parametri		Impostazione di fabbrica	Impostazione utente
SP1	(FLOW)	20 % MEW
rP1	(FLOW)	18,5 % MEW
FH1	(FLOW)	20 % MEW
FL1	(FLOW)	18,5 % MEW
FEP1	(FLOW)	100 % MEW
FrP1	(FLOW)	100 Hz
SP2	(FLOW, TEMP)	40 % MEW
rP2	(FLOW, TEMP)	38,5 % MEW
FH2	(FLOW, TEMP)	40 % MEW
FL2	(FLOW, TEMP)	38,5 % MEW
FSP2	(TEMP)	0 % MEW
FEP2	(FLOW, TEMP)	100 % MEW
FrP2	(FLOW, TEMP)	100 Hz
ou1	(FLOW)	Hno
ou2	(FLOW, TEMP)	Hno
FOU1	(FLOW)	OFF
FOU2	(FLOW, TEMP)	OFF
SEL2	(FLOW, TEMP)	FLOW
coL. F	(FLOW)	OFF
coL. T	(TEMP)	OFF
dS1		0 s
dR1		0 s
dS2		0 s
dR2		0 s
uni		l/min (SVx6xx: gpm)
P-n		PnP
dAP		0,6 s
diS. L		L2
diS. U		d2
diS. R		0
diS. B		75 %
cFH. F		MEW
cFL. F		MAW
cFH. T		MEW
cFL. T		MAW

MEW = valore finale

MAW = valore iniziale
