Caractéristiques techniques	Haut-parleur TRIANGLE Borea BR02, 2 voies, impédance 8 Ohms, puissance nominale 120W, sensibilité 90 dB, réponse en fréquence 50 Hz - 20 kHz.
Utilisation	Conçu pour une utilisation en intérieur, idéal pour les systèmes audio domestiques, compatible avec amplificateurs et récepteurs AV.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'humidité. En cas de panne, contacter un service agréé pour la réparation.
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité. Éviter de placer près de sources de chaleur. Débrancher avant toute manipulation.
Informations générales	Dimensions : 1000 x 200 x 300 mm, poids : 10 kg. Garantie de 2 ans, disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - Borea BR02 TRIANGLE

Comment puis-je connecter mon TRIANGLE Borea BR02 à mon appareil ?

Pour connecter votre TRIANGLE Borea BR02, utilisez un câble audio RCA ou un câble haut-parleur. Branchez une extrémité au haut-parleur et l'autre à votre amplificateur ou source audio.

Quel type d'amplificateur est recommandé pour le TRIANGLE Borea BR02 ?

Il est recommandé d'utiliser un amplificateur ayant une puissance de sortie comprise entre 30 et 100 W par canal pour une performance optimale.

Quelle est la réponse en fréquence du TRIANGLE Borea BR02 ?

La réponse en fréquence du TRIANGLE Borea BR02 est de 50 Hz à 20 kHz.

Comment entretenir mes haut-parleurs TRIANGLE Borea BR02 ?

Pour entretenir vos haut-parleurs, nettoyez régulièrement la grille et le boîtier avec un chiffon doux. Évitez les produits chimiques agressifs.

Que faire si j'entends des distorsions sonores ?

Si vous entendez des distorsions, vérifiez d'abord les connexions de vos câbles. Assurez-vous également que l'amplificateur n'est pas poussé au maximum.

Le TRIANGLE Borea BR02 est-il compatible avec un système audio sans fil ?

Le TRIANGLE Borea BR02 est un haut-parleur passif et nécessite un amplificateur. Pour une utilisation sans fil, vous aurez besoin d'un récepteur sans fil connecté à l'amplificateur.

Où devrais-je placer mes TRIANGLE Borea BR02 pour un son optimal ?

Pour un son optimal, placez les haut-parleurs à au moins 30 cm des murs et écartez-les d'environ 2 mètres l'un de l'autre.

Quelle est la garantie offerte avec le TRIANGLE Borea BR02 ?

Le TRIANGLE Borea BR02 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez vérifier les conditions spécifiques auprès du revendeur.

Puis-je utiliser le TRIANGLE Borea BR02 pour un système home cinéma ?

Oui, le TRIANGLE Borea BR02 peut être utilisé dans un système home cinéma comme haut-parleur avant ou surround, associé à un caisson de basses pour de meilleures performances.

MODE D'EMPLOI Borea BR02 TRIANGLE

Mode d'emploi & Garantie

Déballage 6 Précautions d'installation / Avertissement 7 Branchement des enceintes 9 Descriptif des enceintes 10 Descriptif de la télécommande 12 Appairer la télécommande 13 Utilisation de la télécommande 13 Connexion des sources 14 Réglages des basses et des aigus / Veille automatique 20

Ouvrir le carton puis retirer les enceintes et accessoires. Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.

Avant de jeter les emballages*, vérifie qu'il ne reste rien à l'intérieur.

(5)

1. 1 x enceinte passive BOREA Connect
2. 1 x enceinte active BOREA Connect (Témoin lumineux en façade)
3. 2 × grilles de protection
4. 1 x télécommande avec 2 piles AAA incluses
5. 8 × plots adhésifs antidérapants à disposer sous les enceintes
6. 1 x câble d'alimentation secteur
7. 1 x câble HP de 3m servant pour la liaison des enceintes

Conserver les emballages d'origine

Si vous avez besoin d'une assistance ou souhaitez retourner votre produit, veuillez l'envoyer dans l'emballage d'origine avec tous les accessoires. En cas de dommages dus à un emballage alternatif, votre revendeur ne pourrait pas garantir la prise en charge du produit.

Avant l'installation

Avant de procéder aux branchements, mettre les appareils hors tension. Veillez toujours mettre l'interrupteur de l'enceinte active sur OFF avant de retirer ou de brancher des câbles de connexion. Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Déplacement de l'appareil

Toujours débrancher le cordon d'alimentation et déconnecter les câbles de connexion entre tous les autres composants lors du déplacement de l'appareil. Ceci afin d'éviter un court-circuit ou l'endommagement des prises et des câbles de connexion.

Avant de mettre l'appareil en marche

Vérifier une dernière fois si toutes les connexions sont bonnes.

Emplacements à éviter

Éviter de placer vos enceintes à proximité des lieux humides ou exposés à un ensoleillement excessif, et les placer dans un endroit tempéré.

Recyclage

Protection de l'environnement : vos produits contiennent de nombreux matériaux valorables ou recyclables. Utilisez pour ces produits des points de collecte.

Avertissement

Utilisez le produit dans un environnement dont la température est comprise entre -10°C et 40°C, dans le cas contraire, cela pourrait endommager votre produit.

Pour les appareils suivants :

Nom du produit : Enceinte Borea Connect

Marque: TRIANGLE

Modèle N°: TRIANGLE Hi-Fi (E-mail: [e-mail]) déclare que ce produit Borea Connect, Modèle: BOREA BR02 Connect, BOREA BR03 Connect, TEA06-C, TEA06-B, TEA06-AZ, TEA06-BB, TEA06-BA, TEA06-BO, TEA07-C, TEA07-B, TEA07-AZ, TEA07-BB, TEA07-BA, TEA07-BO, TEA07-BP.

Test conforme avec les Régulations Équipement Radio 2017 (SI 2017 No. 1206, tel qu'amendé par SI 2019 No. 696).

Le texte complet de la déclaration de conformité UK est disponible à cette adresse internet : https://www.trianglehifi.fr/pages/declaration-conformite-uk

La distance RF entre le corps et le produit est de 0 mm.

Version Bluetooth : Bluetooth V5.1 (Only EDR)

Gamme de fréquences : 2402-2480MHz

Puissance Maximum de sortie RF : 4dBm (EIRP)

2.4GHz

Gamme de fréquences : 2464MHz Réception

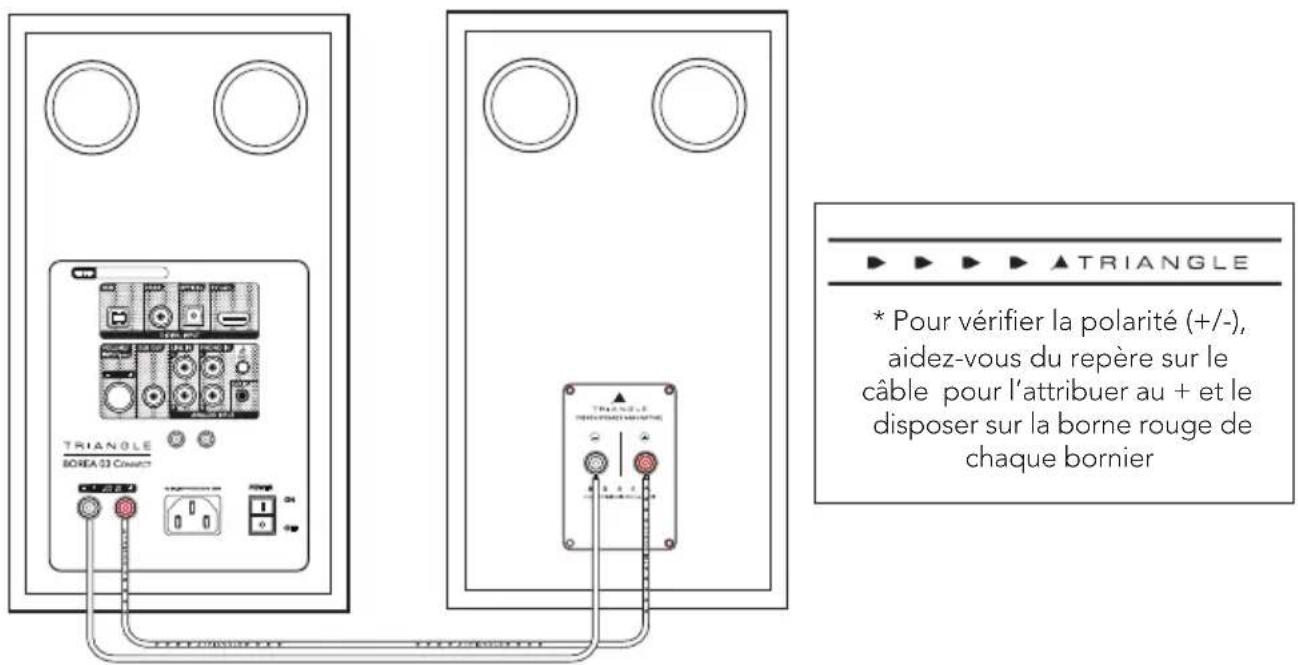

Branchement des enceintes

Les enceintes doivent être connectées l'une à l'autre grâce au câble HP fourni. (Câble blanc portant la mention «High purity OFC Copper cable»).

Veillez à respecter la polarité* des enceintes : Les bornes rouges et noires de l'enceinte passive et active doivent être connectées respectivement entre elles. Pour faciliter la mise en place, le câble de liaison qui comporte une inscription sur l'un des deux câbles «TRIANGLE High purity OFC Copper cable» est dédié à la borne rouge (+).

Afin de respecter la stéréophonie, il est nécessaire de disposer l'enceinte active à droite face à l'auditeur.

Mise sous tension

Après avoir vérifié que l'amplificateur sur l'enceinte active est bien sur la position «OFF», branchez le câble d'alimentation sur la prise dédiée, puis sur une prise secteur. Allumez ensuite les enceintes, elles sont prêtes à être écoutées.

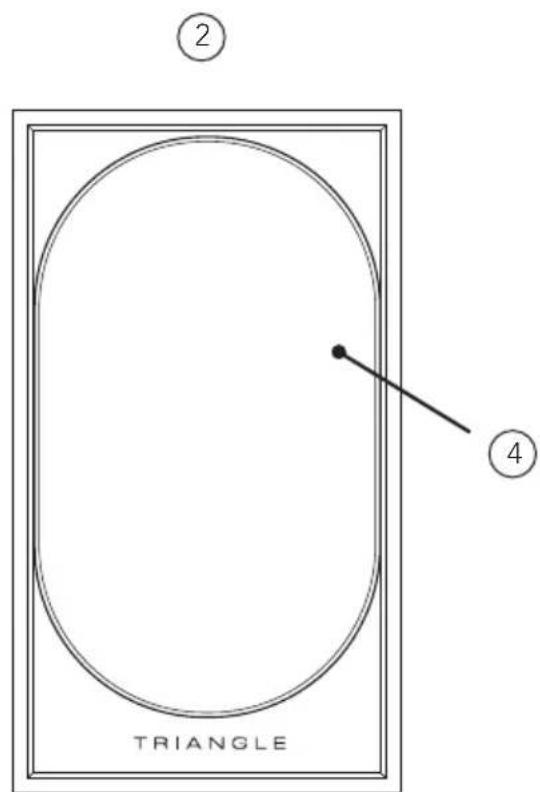

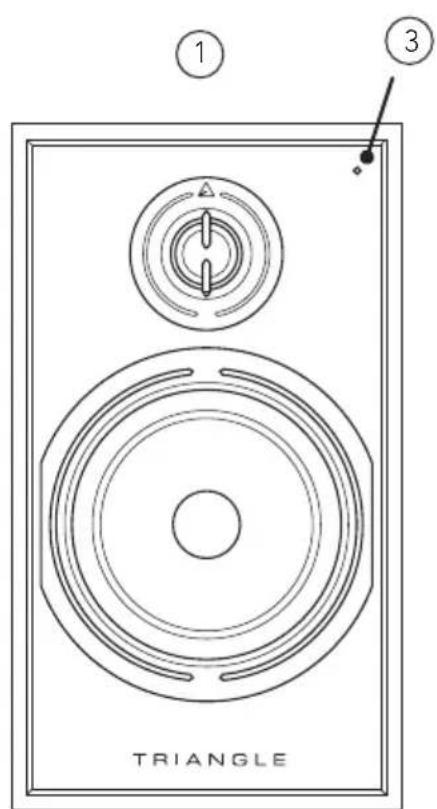

Descriptif enceintes (FACE avant)

1. Enceinte active
2. Enceinte passive
3. Indications des sources :

LED Bleu: BLUETOOTH LED Bleu clair : USB PC/MAC LED Vert : LINE IN LED Jaune : PHONO IN LED Blanc: TVARC LED Violet : OPTIQUE LED Orange : COAXIAL LED Vert Clair : AUX LED Rouge : VEILLE

1. Grilles de protection aimantées* (1 paire)

• Pour un usage optimal et une parfaite reproduction de son, il est recommandé de retirer les grilles aimantées lors de l'écoute.

Descrlti f enceinte amplifiee (FACE arriere)

1. Entreue USB
2. Entrée coaxiale (Uniquement pour signal stéréo)
3. Entrée optique (Uniquement pour signal stéréo)
4. Entrée TV/ARC (Uniquement pour signal stéréo)
5. Sortie Subwoofer
6. Bouton de Volume / Changement de source(1)
7. Bornier pour connexion enceinte passive
8. Entre LINE IN
9. Entrée PHONO IN / Prise de terre
10. Entrée AUX (Mini-Jack 3.5 mm)
11. Prise secteur
12. Interrupteur Marche/Arrêt

Le bouton de volume permet d'ajuster le volume des enceintes. Lorsque vous appuyez sur ce dernier, celui-ci permet de changer la source désirée.

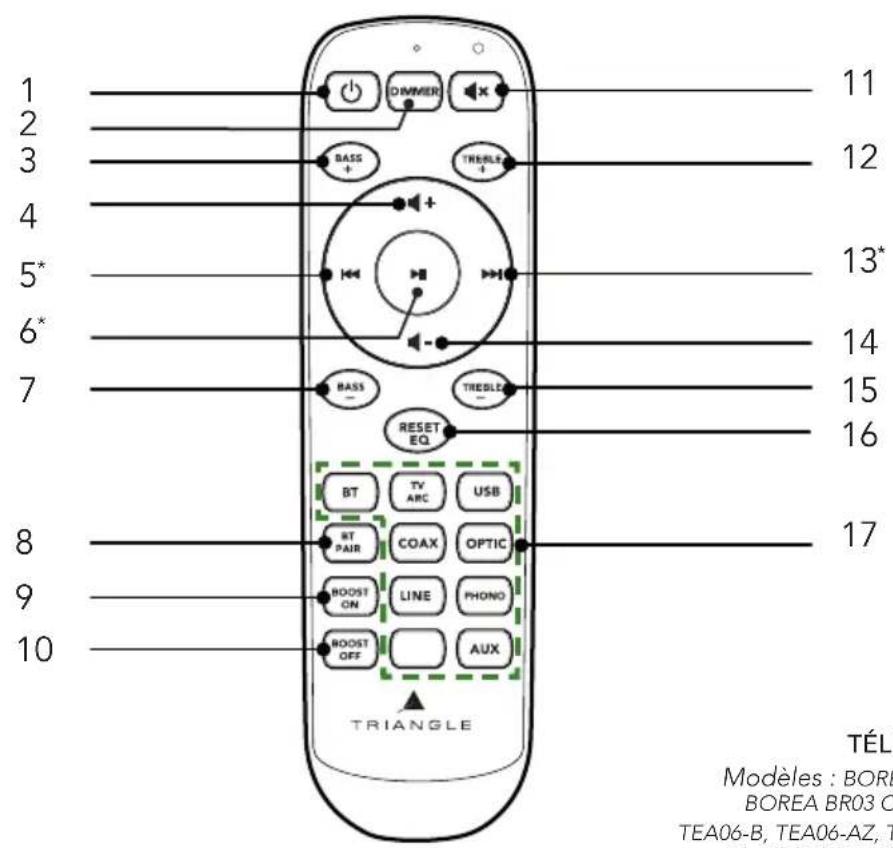

Descriptif telecommande

Cette télécommande fonctionne par onde radio. Vous n'avez pas besoin de la diriger vers les enceintes BOREA Connect pour les contrôler. Elle possède une portée de 15m et cela malgré les obstacles (murs, meubles,...).

1. Mise en marche / Veille
2. Fonction DIMMER (1)
3. Augmenter les basses
4. Augmenter le volume
5. Piste précédente*
6. Play/Pause*
7. Baisser les basses
8. Fonction BT PAIR (1)
9. Activer la fonction BASS BOOST (1)
10. Désactiver la fonction BASS BOOST(1)
11. Muet
12. Augmenter les aigus
13. Piste suivante*
14. Diminuer le son
15. Diminuer les aigus
16. Réinitialiser l'égaliseur par défaut + Appairer la télécommande(7)
17. Boutons de sélection des sources

TELECOMMANDE

Modèles: BOREA BR02 Connect, BOREA BR03 Connect, TEA06-C, TEA06-B, TEA06-AZ, TEA06-BB, TEA06-BA, TEA06-BO, TEA07-C, TEA07-B, TEA07-AZ, TEA07-BB, TEA07-BA, TEA07-BO, TEA07-BP.

Appairage de la télécommande

La télécommande de vos enceintes BOREA Connect fonctionne en radio-fréquence et est appairée en usine. Si votre télécommande ne fonctionne pas, a été remplacée ou en cas de changement de piles, il est nécessaire de l'appairer de nouveau avec vos enceintes.

Pour cela, allumez les enceintes avec l'interrupteur secteur au dos de l'enceinte puis appuyez sur le bouton «EQ reset» de la télécommande pendant 5 secondes en surveillant la LED située sur la face avant de l'enceinte. Cette LED va clignoter au bout de quelques secondes pour confirmer l'appairage réussi.

1- Bouton BT PAIR

Les enceintes BOREA Connect ont une capacité de mémorisation de 8 appareils. La nouvelle connexion Bluetooth remplacera le premier appareil connecté. La fonction BT PAIR permet de déconnecter une source Bluetooth pour en connecter une nouvelle. Appuyez sur le bouton «BT PAIR» de la télécommande pour activer cette fonction lorsque vous utilisez l'entrée Bluetooth des BOREA Connect. Le témoin lumineux en façade doit maintenant clignoter bleu.

Sélectionnez depuis votre smartphone ou tablette «BOREA CONNECT» dans la liste des appareils Bluetooth.

2- Bouton BASS BOOST on / BASS BOOST OFF

Lors d’une écoute à faible volume, notre audition ne ressent pas les fréquences basses de la même manière que lors d’une écoute à volume modéré ou fort. Cette fonction permet d’équilibrer les fréquences basses lors d’une écoute à faible volume et s’adapte graduellement lors d’un changement de volume. Elle est particulièrement recommandée pour une écoute musicale dite d’ambiance.

La fonction BASS BOOST évolue suivant le niveau sonore des enceintes.

3- Bouton DIMMER

La fonction DIMMER permet de désactiver le témoin lumineux lié sur la façade de l'enceinte active. Faire un appui long de 3 secondes sur le bouton «DIMMER» de la télécommande et relâcher ce bouton. Le témoin lumineux clignotera uniquement lors de l'utilisation de la télécommande. Il sera également actif lors de la mise en veille des enceintes.

4- Bouton RESET EQ

La fonction RESET EQ permet de réinitialiser les réglages de son par défaut. (Paramètres d'usine)

Connexion des sources

Les enceintes BOREA Connect peuvent être associées à une multitude de sources.

Connexion sans-fil par bluetooth

Échantillonnage : 48 KHz/24bits

Cette connexion permet d'envoyer de la musique sans fil grâce au procédé Bluetooth de dernière génération 5.1 aptX HD. L'aptX HD est un codage qui permet de transmettre via liaison Bluetooth de la musique avec une qualité sonore proche de celle d'un CD à vos enceintes BOREA Connect. La portée est environ de 10 metres, selon l'environnement et les obstacles rencontrés.

Les BOREA Connect ont une capacité de mémorisation de 8 appareils.

Ces enceintes permettent d'écouter de la musique depuis toutes les sources disposant du Bluetooth : smartphone, tablette, ordinateur... Pour cela :

• Mettez vos enceintes BOREA Connect en fonctionnement en positionnant l'interrupteur arrêt sur ON.
• Sélectionnez l'entrée «Bluetooth» à l'aide du bouton «VOLUME/INPUT» à l'arrière de l'enceinte ou depuis le bouton «BT» de la télécommande. Le témoin lumineux doit clignoter bleu jusqu'à la connexion d'une source Bluetooth (votre téléphone, tablette, ordinateur...). Effectuez une recherche sur votre appareil Bluetooth (consultez son mode d'emploi si nécessaire), les enceintes apparaissent sous le nom «BOREA 02 CONNECT» ou «BOREA 03 CONNECT», connectez-vous alors à ces dernières. Vos enceintes sont désormais reliées à votre appareil Bluetooth et reproduiront les sons envoyés par celui-ci. La connexion se fera automatiquement lors de la prochaine mise en route de vos enceintes si votre appareil Bluetooth est disponible. La fonction BT PAIR permet de déconnecter une source Bluetooth pour en connecter une nouvelle (Voir page 13). Grâce à la télécommande des BOREA Connect, lors de l'utilisation du Bluetooth, vous pouvez changer de piste, la mettre en lecture et en pause. (Voir page 12)
• Vous pouvez faire varier le volume des BOREA Connect depuis votre source Bluetooth en utilisant les boutons physiques de votre appareil ou directement depuis l'application de musique utilisée. Nous recommandons de régler le volume de votre appareil au maximum et d'ajuster ensuite le son sur les enceintes via la télécommande ou le bouton de volume à l'arrière de l'enceinte active. Lors de la connexion d'un appareil Bluetooth qui dispose d'un contrôle de volume, faites attention au niveau de celui-ci. Un niveau trop faible rendra les enceintes BOREA Connect inaudibles. Nous vous conseillons de positionner le volume de votre appareil Bluetooth aux trois quarts et le volume de l'enceinte au minimum, pour commencer à moduler avec la télécommande des BOREA Connect.

L'entrée TV ARC permet de connecter vos enceintes à une télévision. Pour cela :

Vérifiez que votre TV et leur câble HDMI sont bien compatibles avec la technologie HDMI ARC. Reliez votre câble HDMI à l'arrière de l'enceinte active et à l'entrée HDMI ARC de votre TV. Dans les réglages de votre TV, réglez la sortie son sur PCM (Stéréo). - Sélectionnez l'entrée TV depuis le bouton TV ARC de la télécommande. Le témoin lumineux blanc indique que la source est bien sur l'entrée «TV ARC». Votre système est alors prêt à fonctionner.

Ce branchement vous permettra d'allumer vos enceintes en même temps que votre TV et de contrôler le volume via la télécommande de votre TV*.

Connexion par câble USB

Échantillonnage : 384KHz/32Bits

L'entrée USB-B permet de connecter vos enceintes à un ordinateur. Vous pouvez utiliser un câble type USB-A ou USB-C vers USB-B.

Reliez le câble USB à l'entrée «USB», puis l'autre extrémité à votre périphérique. - Sélectionnez l'entrée USB depuis le bouton USB de la télécommande. Le témoin lumineux bleu clair indique que la source est bien sur l'entrée «USB». - Dans les réglages de l'ordinateur, sélectionnez les enceintes «TRIANGLE BOREA CONNECT» en tant que sortie audio. Votre système est alors prêt à fonctionner.

L'entrée USB permet d'envoyer vos fichiers audio en qualité optimale et la plus qualitative possible

L'entrée optique permet de connecter tous les périphériques audio disposant d'une sortie optique à vos enceintes : TV, lecteur CD, lecteur DVD,... Pour cela :

Reliez votre câble optique à l'arrière de l'enceinte active vers votre périphérique à l'emplacement «OPTICAL». Dans les réglages de votre périphérique, règlez la sortie son sur PCM (Stéréo). - Sélectionnez l'entrée optique depuis le bouton OPTIC de la télécommande. Le témoin lumineux violet indique que la source est bien sur l'entrée «OPTICAL». Votre système est alors prêt à fonctionner.

L'entrée coaxiale permet de connecter tous les périphériques audio disposant d'une sortie coaxiale à vos enceintes : platine CD, lecteur DVD/Blu-ray, télévision... Pour cela :

Reliez Your cable coaxial à l'arrière de l'enceinte active à l'emplacement «COAX», puis à tout périphérique. - Sélectionnez l'entrée coaxiale depuis le bouton COAX de la télécommande. Le témoin lumineux orange indique que la source est bien sur l'entrée «COAX». Votre système est alors prêt à fonctionner.

Connexion par câble jack 3.5mm

AUXIN

L'entrée auxiliaire permet de connecter différents appareils disposant d'une sortie mini-Jack (3.5) à vos enceintes : smartphone, lecteur audio, tablette, ordinateur, télévision... Pour cela :

Reliez le connecteur Jack à l'entrée «AUX» puis l'autre extrémité à votre périphérique. - Sélectionnez l'entrée auxiliaire depuis le bouton AUX de la télécommande. Le témoin lumineux vert clair indique que la source est bien sur l'entrée «AUX». Votre système est alors prêt à fonctionner.

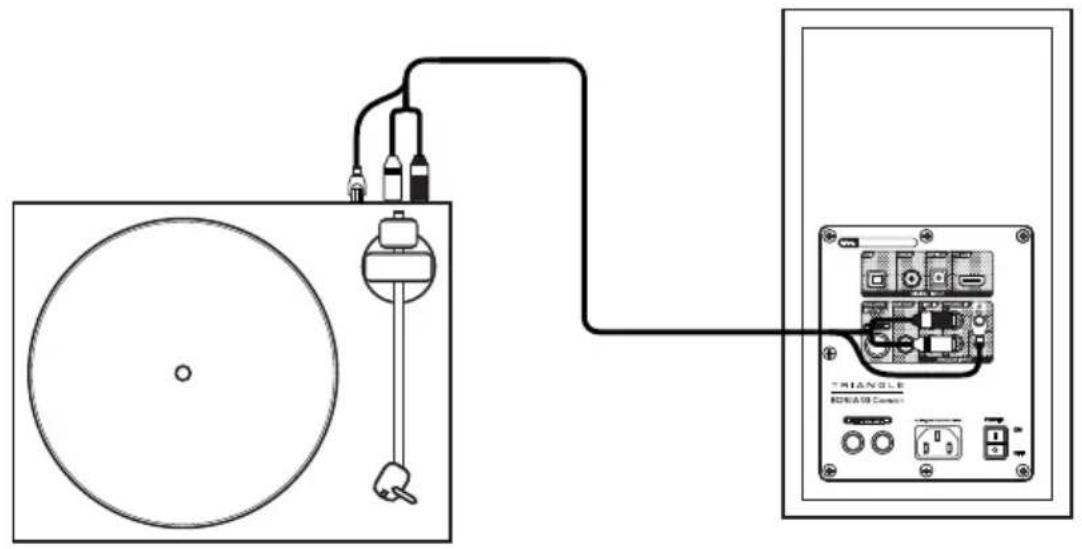

Connexion d'une platine vinyle

Le branchement d'une platine vinyle doit OBLIGATOIREMENT se faire avec l'enceinte BOREA Connect éteinte.

Platine Sans Pré-amplificateur Phono

L'entrée PHONO IN permet de connecter une platine vinyle qui ne dispose pas de pré-amplificateur phono intégré. Pour cela :

• Branchez le câble RCA de la platine sur l'entrée «PHONO IN» de l'enceinte. Connectez la fourche (appelée aussi câble de masse) sur la prise de GND prévue à cet effet à l'arrête de votre enceinte amplifiée.
• Appuyez sur le bouton PHONO de la télécommande. Le témoin lumineux jaune indique que la source est bien sur l'entrée «PHONO IN». Votre système est alors prêt à fonctionner.

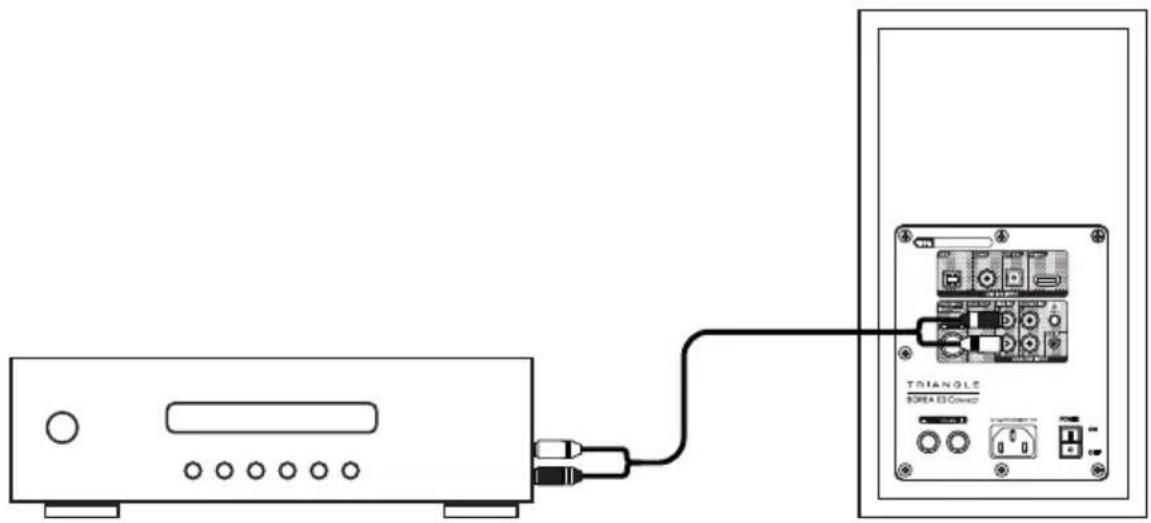

Connexion d'autres sources type RCA

Platine Avec Pré-amplificateur Phono

L'entrée RCA permet de connecter tous les périphériques audio disposant d'une sortie RCA à vos enceintes : Platine avec pré-amplificateur phono, Lecteur CD, Tuner... Pour cela :

• Branchez le câble RCA de votre source sur l'entrée «LINE IN» de l'enceinte.
• Appuyez sur le bouton LINE de la télécommande. Le témoin lumineux vert indique que la source est bien sur l'entrée «LINE IN». Votre système est alors en fonctionnement.

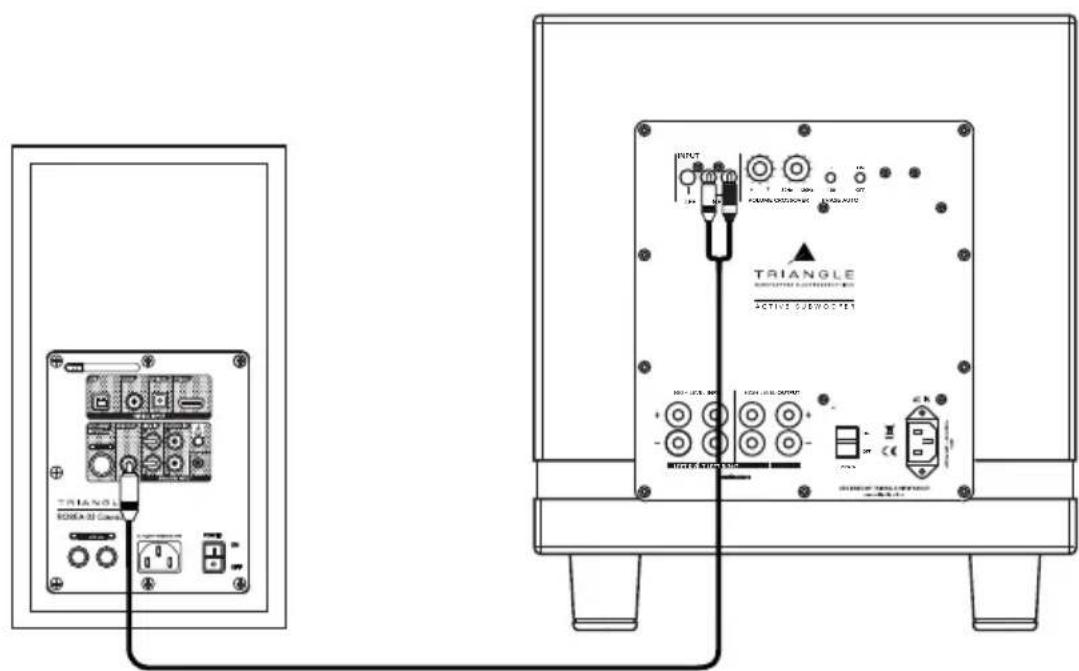

Connexion subwoofer

Les enceintes BOREA Connect sont dotées d'une sortie Subwoofer permettant le branchement d'un caisson de basses.

Un câble RCA vers 2 RCA (câble en Y) doit relier la sortie SUB de l'enceinte amplifiée et les 2 entrées LINE IN de votre caisson de basses.

Réglez le volume du caisson de basses et sa fréquence de coupure (Crossover) de sorte à avoir une cohérence sonore entre vos enceintes et le caisson de basses. Le caisson de basses doit s'intégrer harmonieusement à vos enceintes sans être omniprésent.

Réglages des BASSES et des AIGUS

Vos enceintes BOREA Connect disposent d'un égaliseur permettant d'ajuster à votre convenance les fréquences graves et aiguës.

Réglage des basses

Grâce aux boutons «Bass +» et «Bass -» de la télécommande, vous avez accès à 15 positions par pas de 2dB, sur une bande comprise entre 30 à 500 Hz. Le réglage par défaut est de 0dB.

Chaque pression sur la télécommande accentuera ou diminuera le niveau des basses fréquences.

Réglage des aigus

Grâce aux boutons «Trebble +» et «Trebble -» de la télécommande, vous avez accès à 15 positions par pas de 2dB, sur une bande comprise entre 1000 à 20kHz. Le réglage par défaut est de 0dB. Chaque pression sur la télécommande accentuera ou diminuera le niveau des hautes fréquences.

Lors de la mise en veille, les réglages seront conservés pour l'utilisation suivante. Pour une remise en configuration usine, il suffit de presser le bouton «EQ RESET» de la télécommande (voir page 12).

Fonction de mise en VEILLE automatique

Sans signal reçu durant 15 minutes, les enceintes passeront automatiquement en mode veille. Pour sortir du mode veille, il suffit de rallumer les enceintes à l'aide de la télécommande.

AVERTISSEMENT : Veuillez lire attentivement l'intégralité des instructions et consignes de sécurité avant d'utiliser l'équipement.

• Conserver ces instructions et consignes de sécurité pour une consultation ultérieure.
• Ne pas utiliser l'appareil à proximité d'eau ou de liquides.
• Nettoyer uniquement avec un chiffon doux, sec et non pelucheux.
• Ne pas obstruer les ouvertures (évents) de l'appareil.
• Ne pas installer à proximité d'une source de chaleur, tels qu'un radiateur, poêle, ou tout autre appareil produisant de la chaleur (y compris des amplificateurs).
• Utiliser uniquement des accessoires spécifiés par le fournisseur.
• S'assurer que le support d'utilisation est suffisamment rigide pour recevoir le produit (pied, étagère, meuble...).
• Protéger le câble d'alimentation de tout pincement ou écrasement, en particulier au niveau des prises, protéger également l'entrée de l'alimentation sur l'appareil.
• Débrancher l'appareil durant les orages ou pendant une longue période de non-utilisation.
• La prise d'un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modifier la prise d'aucune façon. L'appareil doit être connecté à une prise principale munie d'une protection reliée à la terre.
• Se référer à votre revendeur agréé TRIANGLE si l'appareil est endommagé de quelque manière que ce soit : si le cable ou la prise d'alimentation sont endommagés, si un liquide ou un objet tombe sur cet appareil, une exposition à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou encore si l'appareil chute.

Félicitations pour l'achat de vos enceintes triangle.

Afin de profiter de votre achat au maximum, nous vous proposons un enregistrement de votre produit. Cet enregistrement vous permettra de bénéficier des conseils de nos équipes, de recevoir des offres spéciales et d'obtenir une extension de garantie de 1 an supplémentaire sur vos enceintes TRIANGLE.

Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer gratuitement directement sur notre site internet : http://register.trianglehifi.com/

Note sur la garantie

Vos enceintes TRIANGLE bénéficient d'une garantie de 2 ans. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l'enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n'est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou d'une mauvaise manipulation.

Sont exclus de la garantie :

Bobine brûlée par excès de puissance - Toutes pannes résultant d'une utilisation à des fins professionnelles (sonorisation, public address etc.) - Toutes pannes résultant d'un stockage dans une pièce trop humide - Mauvaise utilisation du produit (écoute trop forte, amplificateur non adapté,...) - Membrane crevée ou arrachée - Suspension déchirée - Toutes pannes résultant d'un choc mécanique (chute, écrasement, etc.) - Toutes pannes résultant de l'intervention d'une personne non habilitée par TRIANGLE - Impacts sur l'ébénisterie (rayures, écrasement, chocs divers)
