Esprit Australe Ez - Haut-parleur TRIANGLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte acoustique bibliothèque
Marque	Triangle
Modèle	Esprit Australe Ez
Catégorie	Haut-parleur (enceinte passive)
Conception	2 voies
Matériau de l'ébénisterie	MDF laqué
Matériau du dôme d'aigu	Titane
Matériau de la membrane grave	Cellulose (cône papier)
Bi-câblage / Bi-amplification	Oui (bornier double)
Accessoires inclus	Pointes métalliques, inserts caoutchouc, coupelles, clé hexagonale
Garantie	5 ans (sur enregistrement)
Enregistrement requis	Oui, en ligne ou par courrier
Nettoyage du tweeter	Pinceau non synthétique très doux, ne pas toucher
Nettoyage des membranes	Chiffon sec non pelucheux
Précautions d'usage	Éviter les chocs, l'humidité excessive et les surpuissances
Distance minimale au mur	40 cm (pour colonne), adapté pour bibliothèque
Distance minimale entre enceintes	2 mètres
Distance d'écoute minimale	2 mètres
Placement home cinéma	Voie centrale sur la ligne des enceintes principales
Amplification recommandée	Amplificateur de qualité, puissance suffisante pour éviter l'écrêtage

FOIRE AUX QUESTIONS - Esprit Australe Ez TRIANGLE

Comment installer les pointes de découplage ?

Pour une surface rigide (parquet, carrelage), insérez l'insert caoutchouc dans le socle, puis la pointe métal dans l'insert, et disposez les coupelles sous les pointes. Pour une surface souple (moquette), utilisez les pointes caoutchouc directement.

Quelle est la distance minimale entre les enceintes ?

Pour une bonne image stéréo, écartez les enceintes d'au moins 2 mètres et placez-vous à au moins 2 mètres de celles-ci.

Puis-je placer l'enceinte près d'un téléviseur ?

Oui, mais maintenez une distance d'au moins 1 mètre si votre téléviseur est à tube cathodique, car le magnétisme de l'enceinte peut perturber les couleurs.

Comment nettoyer le tweeter ?

Le dôme en titane est très fragile. Ne le touchez pas avec les doigts ni avec un chiffon. Utilisez éventuellement un pinceau non synthétique et très doux pour effleurer la poussière.

Quelle est la durée de la garantie ?

Les enceintes Triangle bénéficient d'une garantie de 5 ans à compter de la date d'achat, sous réserve d'enregistrement en ligne ou par coupon. La garantie ne couvre pas les dommages liés à une mauvaise utilisation.

Comment enregistrer mon produit ?

Enregistrez-vous en ligne sur http://register.trianglehifi.com/ ou remplissez le coupon de garantie et envoyez-le à Triangle Distribution France, 41 Rue Borie, 33300 Bordeaux, France.

Puis-je utiliser le bi-câblage ou la bi-amplification ?

Oui, retirez les câbles de connexion du bornier. Pour la bi-amplification, utilisez deux amplificateurs identiques : l'un pour les graves, l'autre pour le médium/aigu. Pour le bi-câblage, un seul amplificateur avec deux groupes d'enceintes A et B.

Comment choisir l'amplificateur ?

Utilisez un amplificateur de bonne qualité avec une puissance suffisante. Un ampli puissant utilisé modérément est préférable à un ampli faible poussé en écrêtage, ce qui endommagerait les haut-parleurs.

Quelle hauteur pour les enceintes arrière en home cinéma ?

Placez les voies arrière entre 1,5 m et 2 m de hauteur. Elles ne doivent pas être à hauteur d'oreille pour ne pas être localisées. Les Heyda Ez sont équipées de fixations murales.

Que faire si l'enceinte émet un son distordu ?

Baissez immédiatement le volume : un son distordu peut indiquer un écrêtage de l'amplificateur, dangereux pour les haut-parleurs. Vérifiez que la puissance de l'ampli est adaptée.

MODE D'EMPLOI Esprit Australe Ez TRIANGLE

Félicitations pour l'achat de vos enceintes TRIANGLE. Afin de profiter de votre achat au maximum, nous vous proposons un enregistrement de vos produits. Cet enregistrement vous permettra de profiter des conseils de nos équipes, de recevoir des offres spéciales et de bénéficier d'une garantie de 5 ans sur vos enceintes TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics en vous rendant à l'adresse : http://register.trianglehifi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie merci de vous référer à la page 5. Il vous faudra compléter le bon et nous l'expédier à l'adresse suivante :

TRIANGLE DISTRIBUTION FRANCE

41 Rue Borie

33300 Bordeaux FRANCE

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette période est de deux ans pour les amplificateurs des caissons de grave. Cette garantie prend effet à partir de la date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l'enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n'est pas transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

• Bobine brûlée par excès de puissance / burned voice coil due to overload
• Toute panne résultant d'une utilisation à des fins professionnelles (sonorisation, public-adress, etc.) / Any fault arising from professional use (sounding, public-address, etc.)
• Toute panne résultant d'une exposition dans une pièce trop humide / Any fault arising from storage in high humidity environments
• Membrane crevée ou arrachée / crushed paper cone
• Dôme ou cône écrasé / crushed cone or dome
• Suspension déchirée / torn out suspension
  -suspensionToute panne résultant d'un choc mécanique (chute, écrasement etc.) / Any fault resulting from a mechanical shock
• Toute panne résultant de l'intervention d'une personne non habilitée par Triangle / Any fault arising from the intervention of a person not authorized by TRIANGLE
• Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

Nom de l'acheteur / Buyer's name : ....

Email :

Adresse Personelle / Personal Address :

Date d'achat / Date of purchase : ......Nom du Revendeur / Reseller's name : ......

Modèle / Model : N° Série / Serial number :

1er produit Triangle / 1st Triangle model : □ Oui / Yes □ Non / No

Precedent modèle TRIANGLE / Previous TRIANGLE model :

J'ai choisi le matériel TRIANGLE pour la raison suivante : I chose a TRIANGLE product for the following reason

Conseils d'amis / Friend's/relative's
□ Conseil d'un revendeur /Dealer's advice
□ Démonstration lors d'une exposition/ Demonstration during an exhibition
☐ Lecture dans un journal spécialisé / Recommendation from a magazine Lequel/Which one ? :

Sommaire / Summary

Mode d'emploi - Français (p. 7)

• Montage des pieds de la gamme Ez (p. 7)
• Déballage et branchement (p. 11)
• Placement pour la stéréo et le home cinéma (p. 12)
• Choix de l'Amplificateur (p. 14)
• Informations Techniques (p.15)

Assemblage du socle de l'enceinte

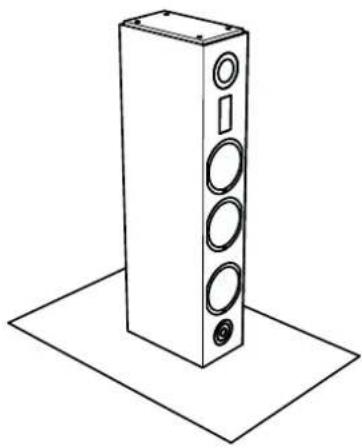

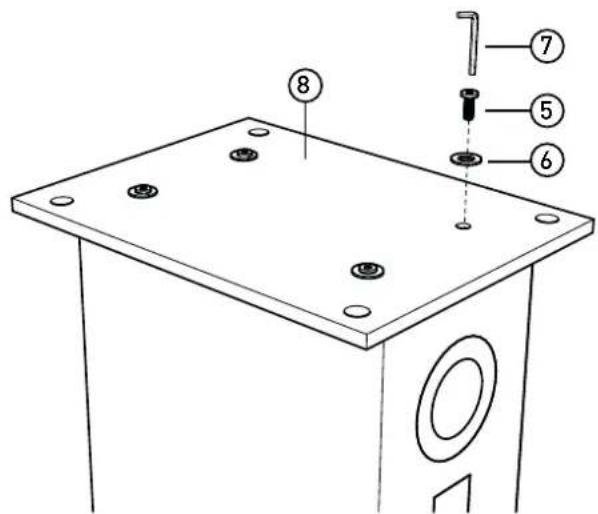

Etape 1- Disposer l'enceinte sur sa face supérieure (s'assurer de la placer sur une surface non abrasive)

Etape 2- Visser le pied à l'aide de la clé hexagonale fournie

Mise en place des pointes de découplage suivant votre revêtement

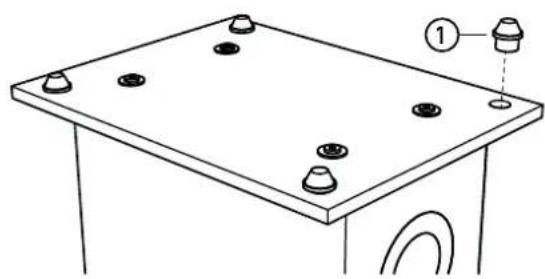

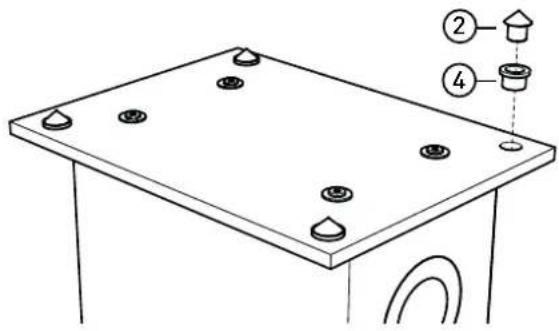

Etape 1- Mettre l'insert caoutchouc ④ dans le socle Etape 2- Mettre la pointe métal ② dans l'insert Etape 3- Disposer les coupelles ③ sous les pointes afin de protéger votre revêtement

Pointes caoutchoucPointes métal Surface rigide (parquel, carrelage)Surface souple (moquette, tapi
Etape 1- Mettre l'insert caoutchouc ① dans le socle

Ou

Notice de montage du pied Gaïa Ez

①234

O

O

O

Assemblage du socle de l'enceinte

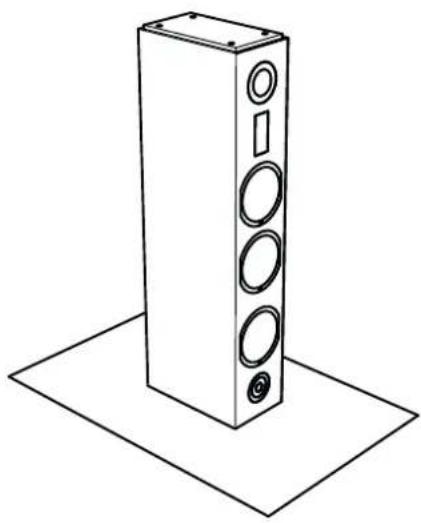

Etape 1- Disposer l'enceinte sur sa face supérieure (s'assurer de la placer sur une surface non abrasive)

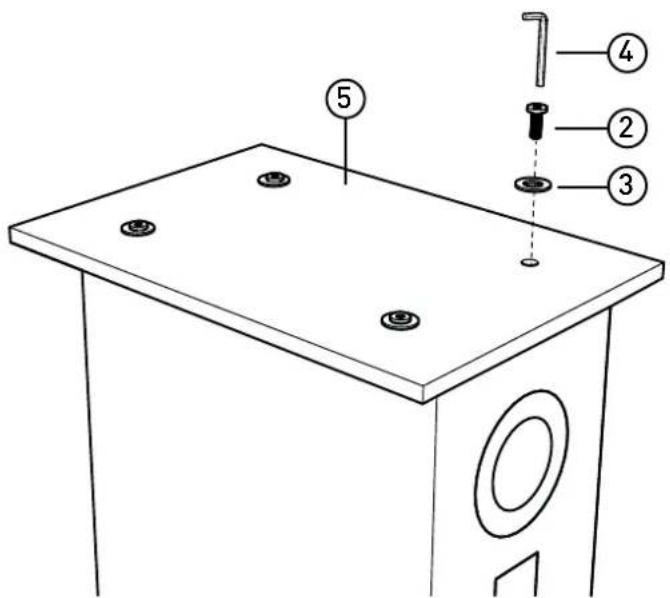

Etape 2- Visser le pied à l'aide de la clé hexagonale fournie

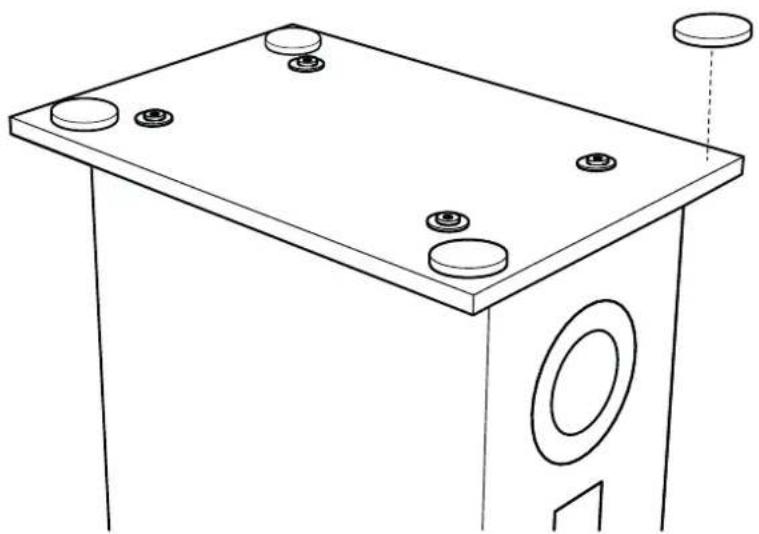

Mise en place des plots caoutchouc

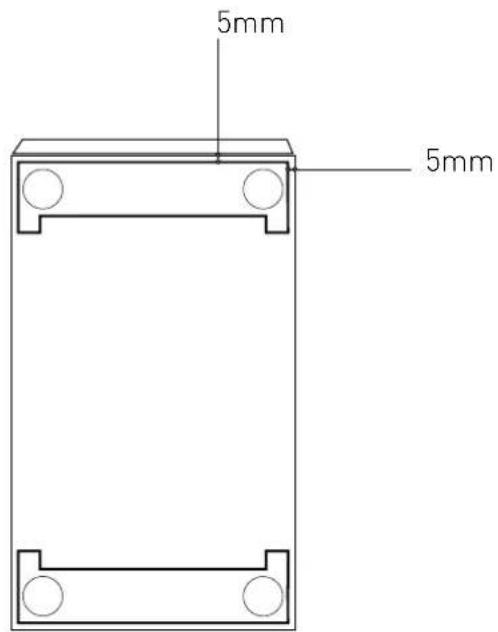

Notice de montage des pieds Titus & Comete Ez

5mm 5mm

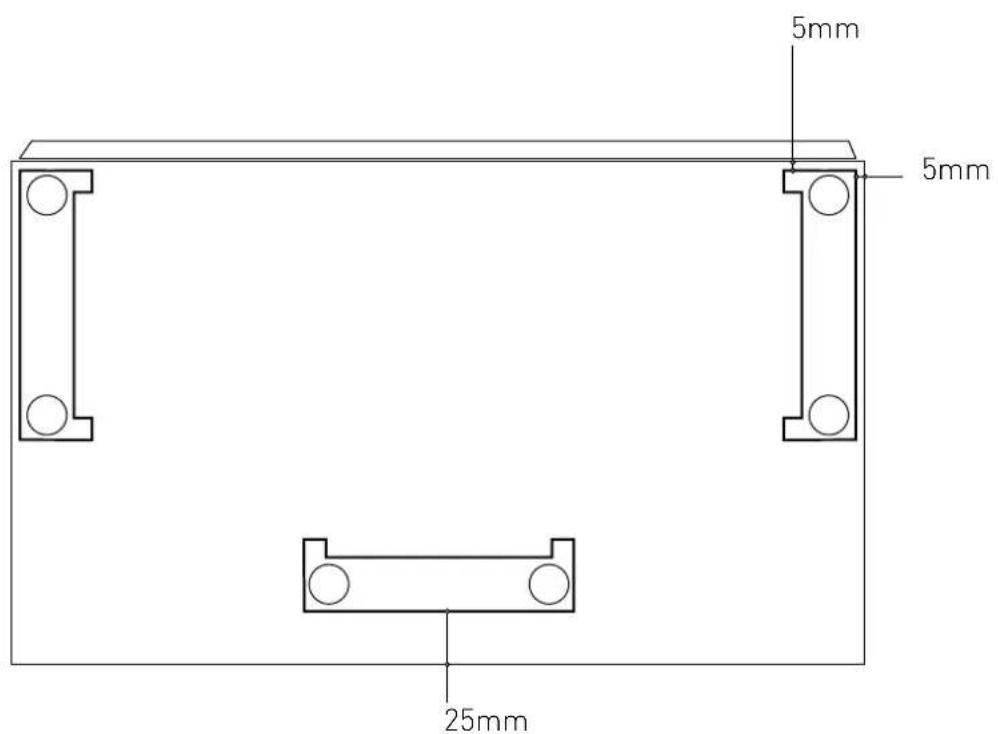

Notice de montage des pieds Voce Ez

Montage mural d'une HEYDA Ez

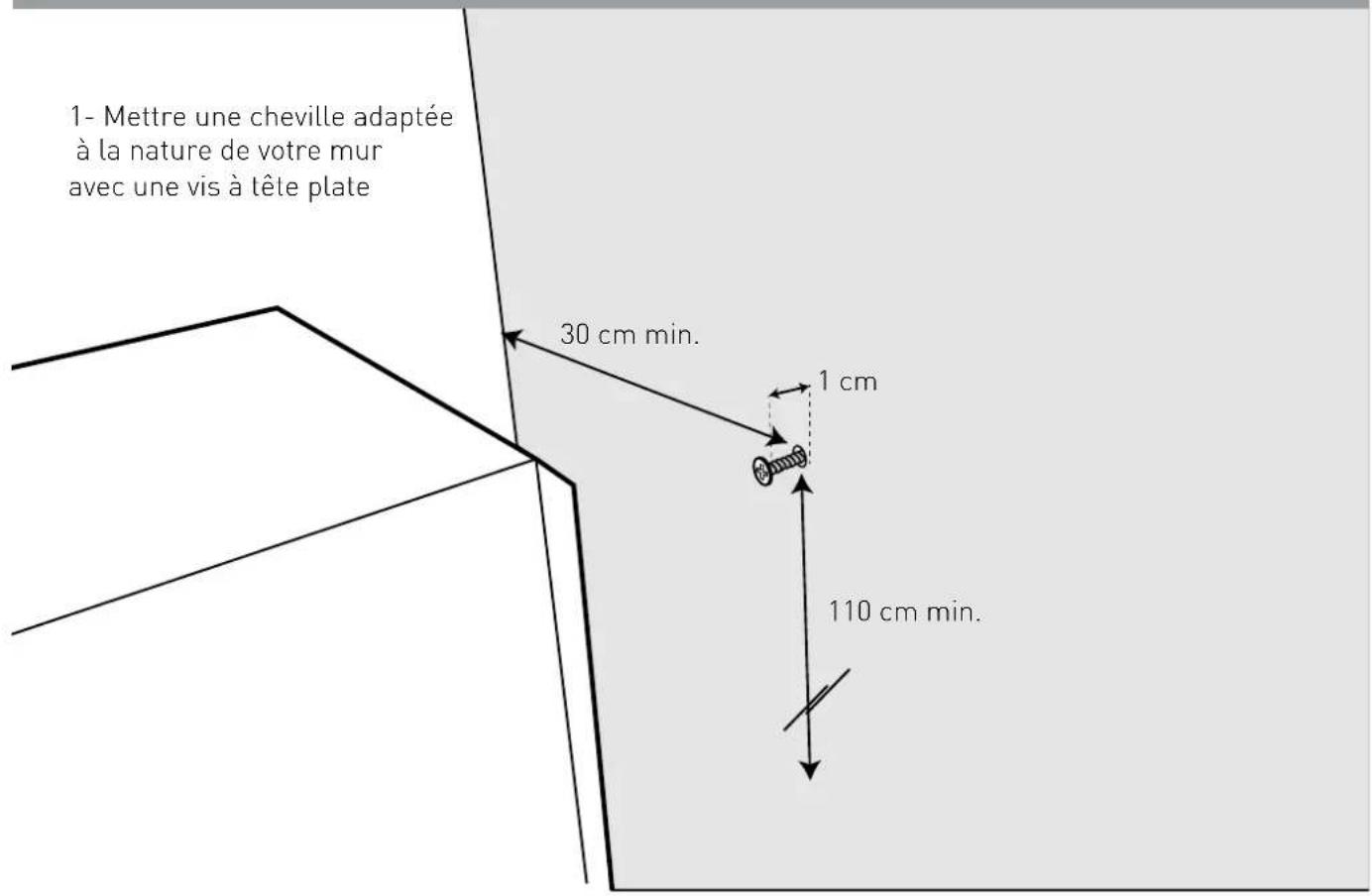

1- Mettre une cheville adaptée à la nature de votre mur avec une vis à tête plate 30 cm min. 1 cm 110 cm min.

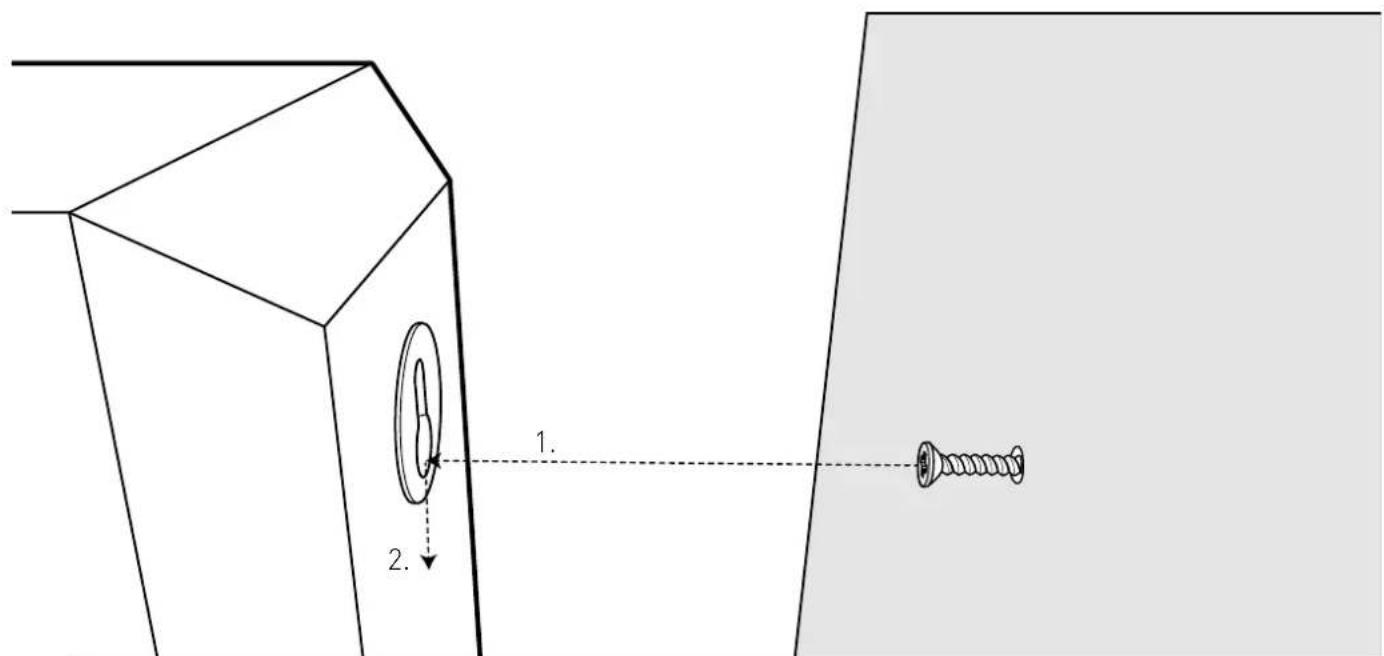

2- Mise en place de l'enceinte

Déballage et manipulations

Ouvrir le carton et retirer toutes les agrafes, puis sortir l'enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur. Votre enceinte utilise des matériaux précieux, comme le titane qui forme le dôme brillant du haut-parleur d'aigu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les doigts, ni même un chiffon (éventuellement effleuré avec un pinceau non synthétique et très doux). La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux. La surface de l'enceinte est fragile et peut être nettoyée à l'eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vérifiez qu'il ne reste rien à l'intérieur.

Branchement

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Nos enceintes sont toutes conçues avec nos propres câbles Haute définition TRIANGLE, qui donneront donc les meilleurs résultats. Utilisez des longueurs de câble identiques pour les voies droite et gauche. Veillez à respecter les polarités + et - pour chaque voie.

PRECAUTIONS :

Si une des enceintes est placée près d'un téléviseur à tube cathodique, les couleurs de l'écran peuvent être perturbées par le magnétisme de l'enceinte. Veillez à respecter une distance minimum de 1 mètre.

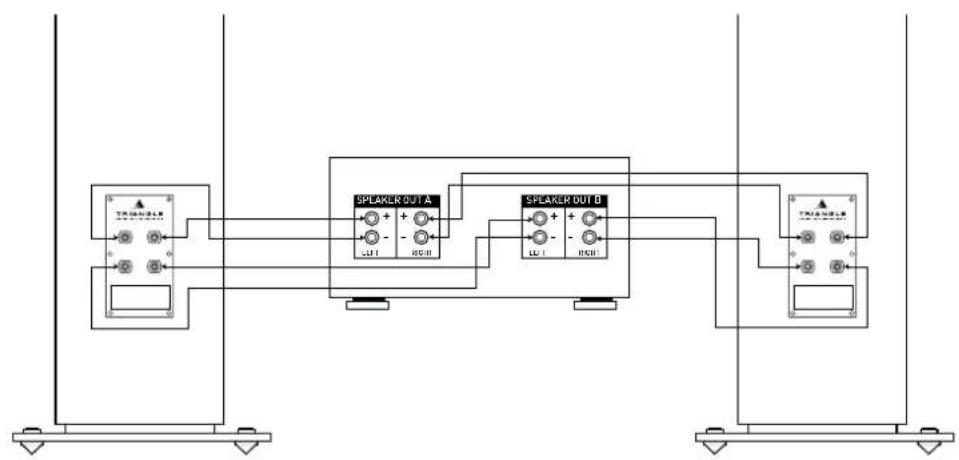

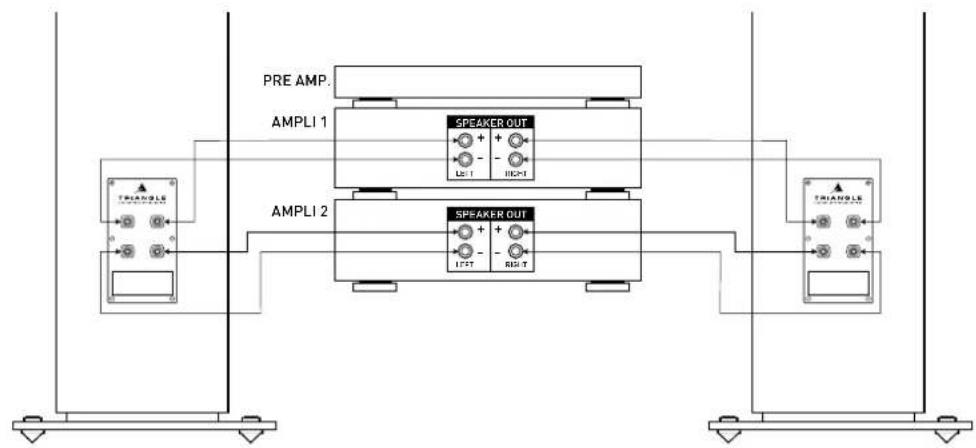

Le bi-cablâge et la bi-amplification pour l'Antal Ez

Pour ceux qui souhaitent encore améliorer leur système d'écoute, il est possible d'utiliser le bi-câblage ou la bi-amplification.

Avec la bi-amplification, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplificateur. Il est obligatoire d'utiliser des amplificateurs identiques afin de garder l'homogénéité de l'enceinte.

Pour cela, il vous suffit de retirer les câbles de connexion du bornier et d'utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.

Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

A défaut d'utiliser deux amplificateurs, vous pouvez n'en utiliser qu'un seul, si ce dernier dispose de deux groupes d'enceintes A et B. Il faudra sélectionner les deux groupes. Il s'agit alors de bi-câblage et non de bi-amplification.

A

B

Placement pour la stéréo

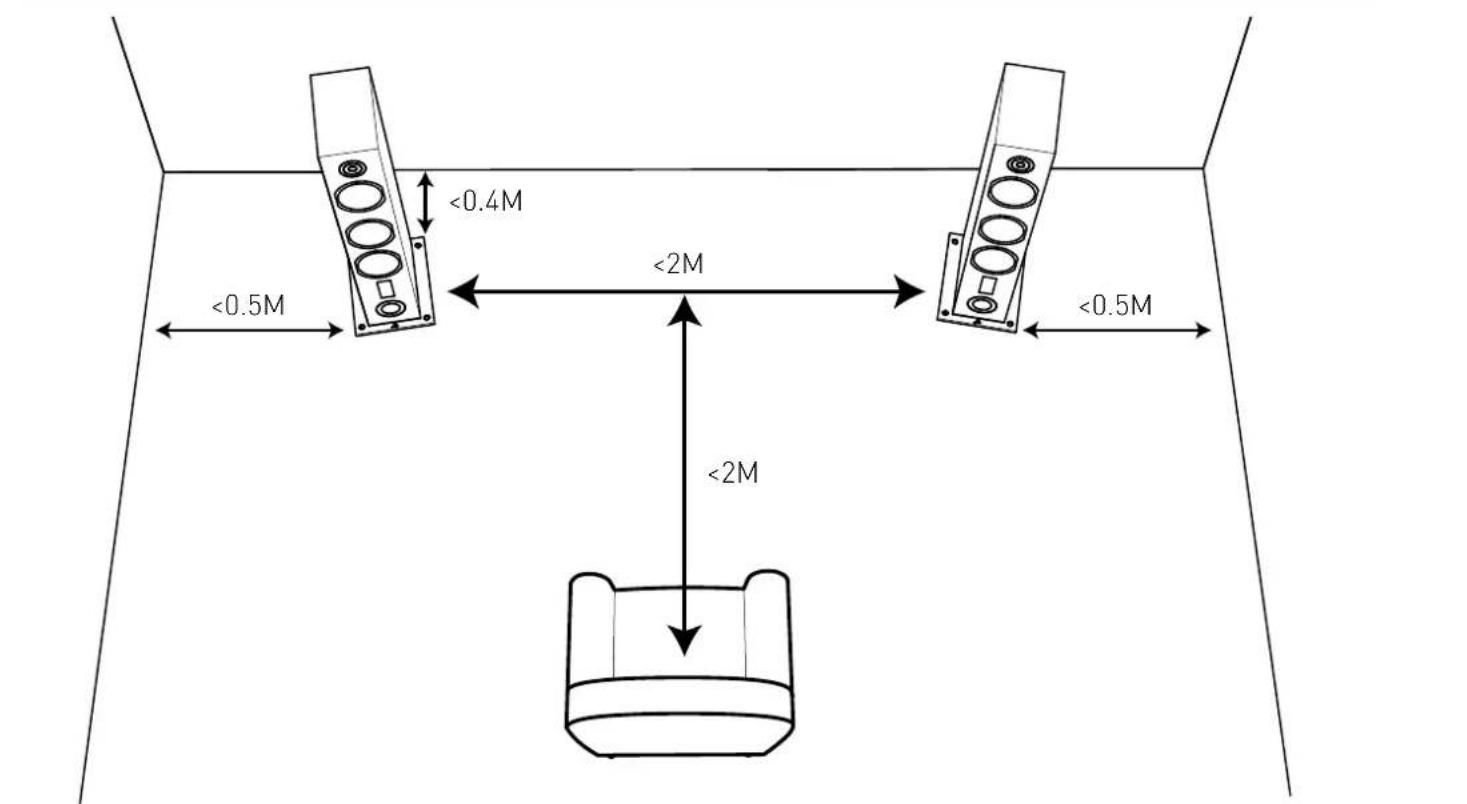

<0.4M <0.5M <2M <2M <0.5M

Les enceintes de la gamme Esprit Ez sont faciles à placer. La bibliothèque peut fonctionner dans différentes configurations, comme sur des étagères, sur un bureau, au sol ou sur support prévu à cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau.
• Votre zone d'écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée.
• L'écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéréo de bonne qualité.
• Si possible, disposez les enceintes de manière à ce qu'elles «diffusent» dans le sens de la longueur de la pièce.
• Evitez le placement dans les coins de la pièce. Il favorise l'excitation des résonnances propres à la pièce. Pour une colonne laissez un espace minimum de 40 centimètres entre le mur et l'enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrière. Généralement, une position proche du mur arrière a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image). Inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce).

Placement pour le home-cinema

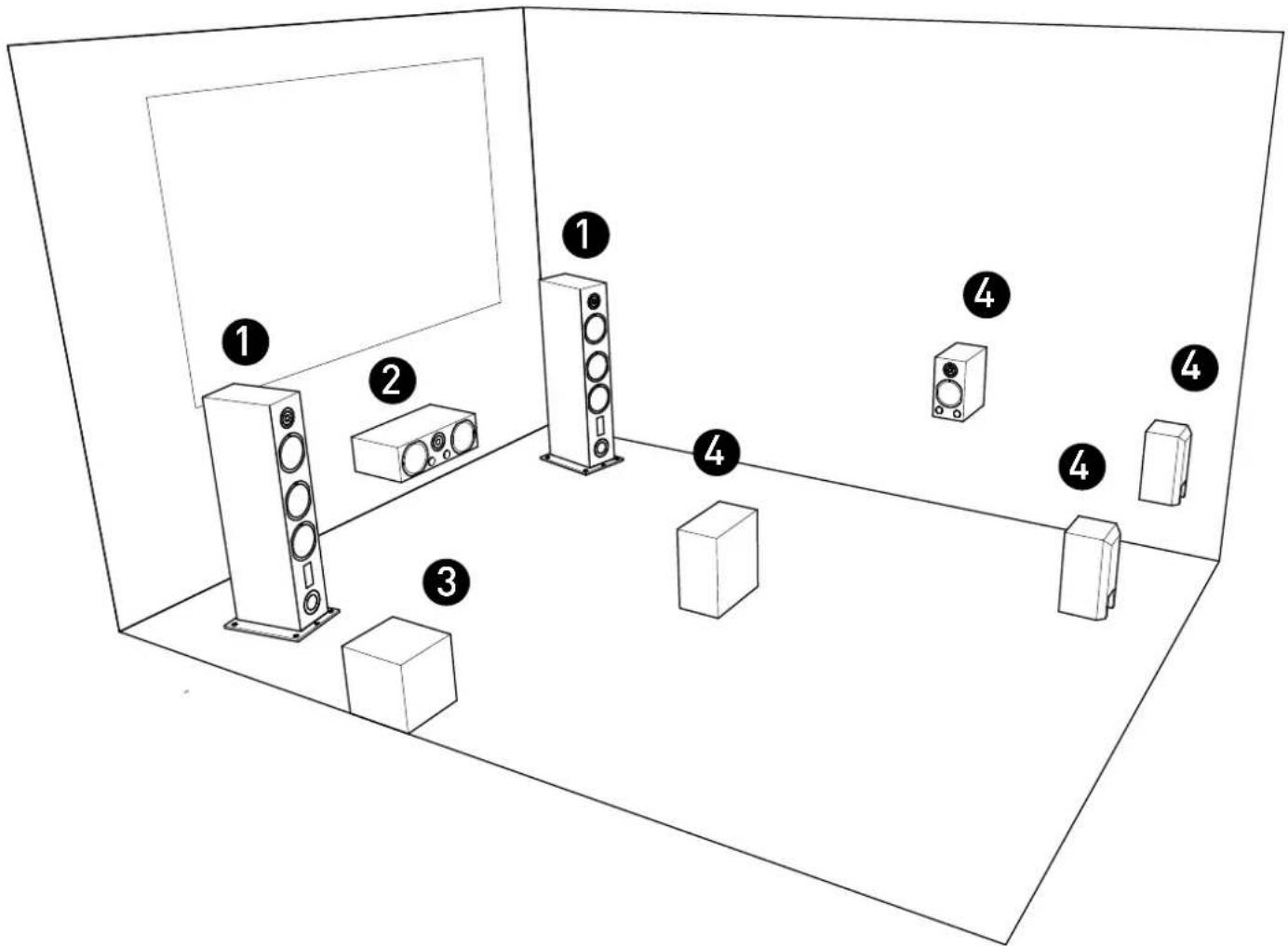

L'installation typique d'un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite (Antal Ez / Gaïa Ez)
   ② 2. Une voie centrale (Voce Ez)
2. Un ou plusieurs caissons de grave
3. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4 voies arrières). (Comete Ez / Titus Ez / Heyda Ez)

Pour placer les enceintes principales de manières optimales, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placée sur la ligne formée par les deux enceintes principales.
• L'utilisation d'un caisson de grave est particulièrement recommandée pour une utilisation en home cinéma afin de pouvoir restituer le canal des effets spéciaux dans l'extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidéo. Son placement n'est pas critique si vous sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz.
  Au delà de cette fréquence, il faut mieux rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonnances désagréables.

Il est conseillé de placer les voies arrières entre 1, 5 mètres et 2 mètres de hauteur. Elles sont là pour restituer une ambiance. L'auditeur ne doit pas

les localiser. Il ne faut donc pas les placer à hauteur d'oreille. Les voies arrières TRIANGLE (Heyda Ez) sont équipées de points de fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l'enceinte.

- Si vous utilisez des bibliothèques dans votre installation Home cinéma, il est conseillé de positionner l'amplificateur sur « SMALL » pour limiter le grave.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d'utilisation de votre amplificateur A/V.

Choix de l'Amplificateur :

Prévoyez un amplificateur de bonne qualité et de puissance suffisante. Il est préférable d'utiliser raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettre sérieusement en danger la vie de vos hauts parleurs. Lorsqu'un amplificateur est utilisé à sa puissance maximum, l'aigu devient désagréable, la musique et les instruments ne sont plus très clairs.

Si les haut-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela risque d'endommager vos enceintes. N'oubliez pas de respecter la puissance admissible par vos produits. En général les amplificateurs ont des potentiomètres (bouton de volume) logarithmiques. Ceci signifie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la fin. De ce fait en position milieu, le maximum de puissance est quasiment atteint.

Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches utilisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin d'être au maximum.

Soyez vigilant. Si vous voulez profiter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d'amplificateur de puissance supérieure.

TRIANGLE
