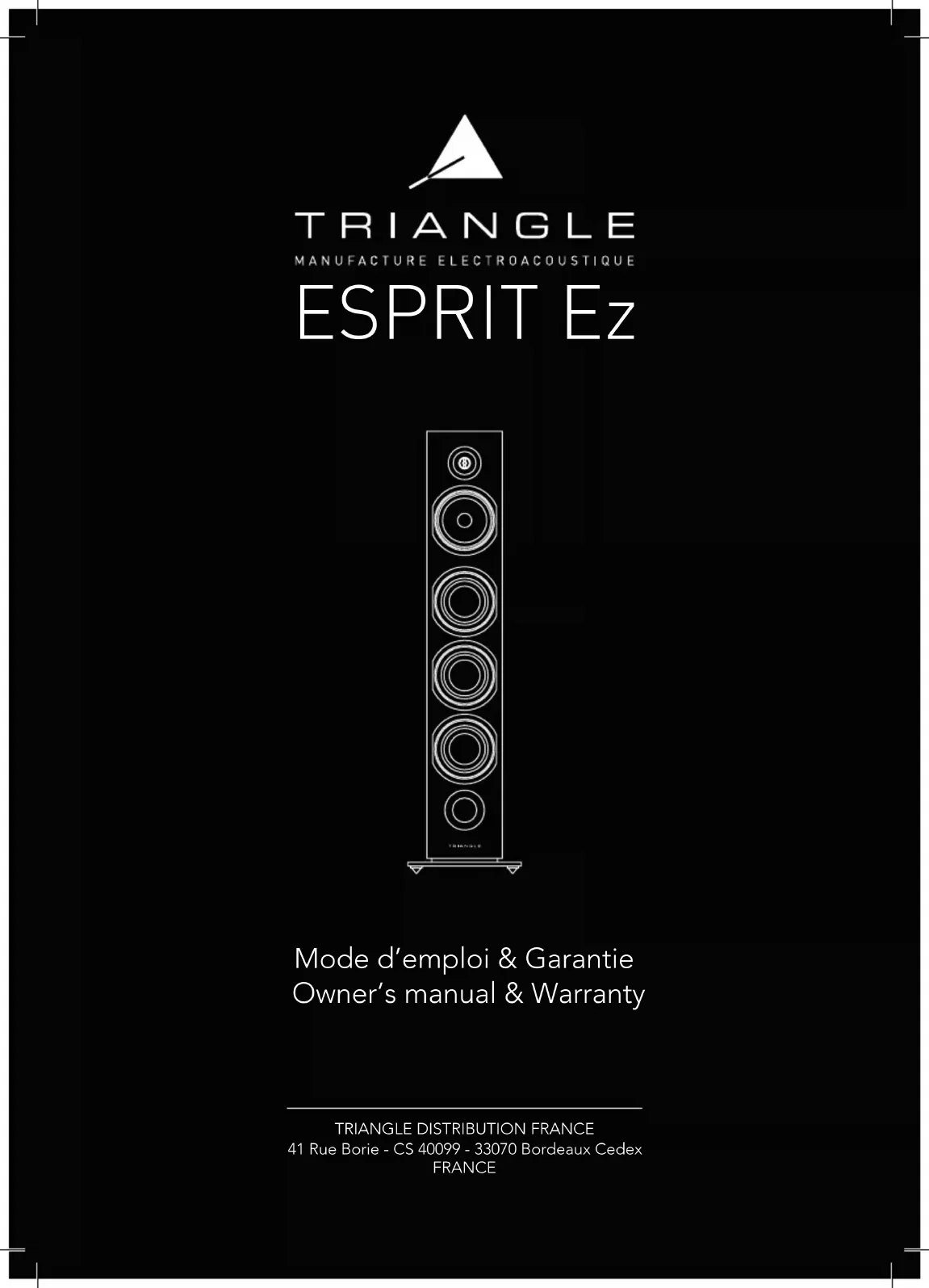

MODE D'EMPLOI ESPRIT Ez TRIANGLE
Félicitation pour l’achat de vos enceintes TRIANGLE. An de proter de votre achat au maximum, nous vous proposons un enregistrement de vos produits. Cet enregistrement vous permettra de bénécier des conseils de nos équipes, de recevoir des offres spéciales et d’obtenir une garantie de 5 ans sur vos enceintes TRIANGLE.
1- Enregistrement en ligne
Rien de plus simple, vous pouvez vous enregistrer en deux clics à l’adresse suivante : http://register.trianglehi.com/
2- Enregistrement par coupon de garantie
Si vous souhaitez vous enregistrer via le coupon de garantie, il vous faut compléter le bon et nous l’expédier à l’adresse suivante :
41 Rue Borie - CS40099 33070 Bordeaux Cedex FRANCE GARANTIE / WARRANTY GARANTIE / WARRANTYNote sur la garantie Vos enceintes TRIANGLE bénécient d’une garantie de 5 ans. Cette garantie prend effet à partir de la date d’achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l’enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n’est pas transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas de panne resultante d’un mauvais traitement ou d’une mauvaise manipulation. Sont exclus de la garantie : - Bobine brulée par excès de puissance - Toute panne résultant d’une utilisation à des ns professionnelles (sonorisation, public adress etc.) - Toute panne résultant d’un stockage dans une pièce trop humide - Membrane crevée ou arrachée - Dôme ou cône écrasé - Suspension déchirée - Toute panne résultant d’un choc mécanique (chute, écrasement, etc.) - Toute panne résultant de l’intervention d’une personne non habilitée par TRIANGLE - Impacts sur l’ébénisterie (rayures, écrasement, chocs divers) Note on the warranty Your TRIANGLE loudspeaker is warranted for 5 years. This warranty takes effect from the date of purchase and covers any manufacturing defect or damage your loudspeaker could suffer as a result of these same defects. This warranty is granted solely to the rst owner of the product, and is not transmittable in the case of resale. To validate your warranty, you will need to register online or mail the warranty coupon to TRIANGLE. Please note, this warranty is voided if any fault arises from ill-treatment or careless handling of the product. The following are not guaranteed : - A burned voice-coil caused by overloading the driver - Any fault occuring from professional usage (public sound systems, PA systems, etc.) - Any fault resulting from storage in areas of high humidity - A pierced or torn membrane - A dented cone or dome - A torn suspension - Any fault resulting from a mechanical shock (ex if dropped or handley roughly) - Any fault arising from servicing by anyone other than an authorized TRIANGLE service technician - Damaged cabinets due to mishandling Nom de l’acheteur / Buyer’s name : Email : Adresse personnelle / Personal Address : Date d’achat / Date of purchase : Nom du revendeur / Reseller’s name : Modèle / Model : N° Série / Serial Number : 1er produit TRIANGLE / 1st TRIANGLE model : Oui/Yes Non/No Précédent modèle TRIANGLE / Previous TRIANGLE model : J’ai choisi le matériel TRIANGLE pour la raison suivante / I choose TRIANGLE product for the following reason : Conseil d’amis / Friend’s Conseil d’un revendeur / Dealer’s advice Démonstration lors d’une exposition / Demonstration during an exhibition Recommandation d’un journal ou site spécialisé / Recommandation from a magazine or website Lequel / which one : GARANTIE / WARRANTY GARANTIE / WARRANTY7
Déballage et manipulation Ouvrir le carton et retirer toutes les agrafes, puis sortir l’enceinte. Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur. Votre enceinte utilise des matériaux précieux, il est recommandé de manipuler cette dernière avec précaution et d’utiliser un chiffon sec et non pelucheux pour tout nettoyage. Avant de jeter les emballages, vériez qu’il ne reste rien à l’intérieur. Montage des pieds Titus et Comète Ez Coller les plots caoutchouc adhésifs
Montage des pieds Voce Ez Coller les plots caoutchouc adhésifs
Montage du pied Gaïa Ez
1- Diposer l’enceinte sur sa face
supérieure (disposer cette dernière sur une surface non abrasive)
2- Visser le pied à l’aide de la clé
3- Coller les plots caoutchouc adhésifs
Montage du pied Antal Ez
1- Diposer l’enceinte sur sa face
supérieure (disposer cette dernière sur une surface non abrasive) Pointes métal - (pour des surfaces souples : moquette, tapis...)
1- Insérer l’insert caoutchouc, puis la pointe
protéger le revêtement
2- Visser le pied à l’aide de la clé
hexagonale fournie Pointes caoutchouc - (pour des surfaces rigides : parquet, carrelage...)
1- Mettre l’insert en caoutchouc dans
1- Diposer l’enceinte sur sa face
supérieure (disposer cette dernière sur une surface non abrasive)
2- Visser le pied à l’aide de la clé
hexagonale fournie Pointes métal - (pour des surfaces souples : moquette, tapis...)
1- Visser les pointes 1 dans leur insert
2- Utiliser les contres-pointes 3 an de
protéger le revêtement
3- Lors du dévissage, un trou permet d’insérer
un outil pour faciliter la manipulation Pointes caoutchouc - (pour des surfaces rigides : parquet, carrelage...)
1- Mettre les pointes en caoutchouc 2
FR13 Montage mural d’une Heyda Ez
1- Mettre une cheville adaptée à la
nature du mur ainsi qu’une vis à tête plate
30 cm minimum 110 cm minimum 1 cm FR14 Branchements Prévoyez un câble de section sufsante et spécialement conçu pour le branchement d’enceintes acoustiques. Utilisez des longueurs de câble identiques pour les voies droite et gauche. Veillez à respecter les polarités + et - pour chaque voie. Ne pas oublier de dénuder les câbles si nécessaire. Le bicablâge et la bi-amplication Pour ceux qui souhaitent encore améliorer leur système d’écoute, il est possible d’utiliser le bi- câblage ou la bi-amplication. Avec la bi-amplication, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit par son amplicateur. Il est obligatoire d’utiliser des amplicateurs identiques an de garder l’homogénéité de l’enceinte. Pour cela, il vous suft de retirer les câbles de connexion du bornier et d’utiliser deux amplicateurs stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave. Un amplicateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous). A défaut d’utiliser deux amplicateurs, vous pouvez n’en utiliser qu’un seul, si ce dernier dispose de deux groupes d’enceintes A et B. Il faudra sélectionner les deux groupes. Il s’agit alors de bi- câblage et non de bi-amplication. Soyez vigilant. Si vous voulez proter longtemps de vos enceintes, ne les surexploitez pas. Si vous souhaitez écouter à plus fort volume, préférez un modèle d’amplicateur de puissance supérieure. Pour plus d’informations concernant votre système, rendez-vous sur la page : http://trianglehi.com/
Placement pour la stéréo Pour le placement de vos enceintes, veillez à respecter les règles suivantes : - Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres sans rideau. - Votre zone d’écoute ne doit pas être trop proche des enceintes : une distance minimum de 2 mètres doit être respectée. - L’écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet stéréo de bonne qualité. - Si possible, disposez les enceintes de manière à ce qu’elles diffusent le son dans le sens de la longueur de la pièce. - Evitez le placement dans les coins de la pièce. Il favorise l’excitation des résonnances propres à la pièce. Pour une colonne, laissez un espace minimum de 40 centimètres entre le mur et l’enceinte. Jouez sur le positionnement des enceintes par rapport au mur arrière. Généralement, une position proche du mur arrière a pour effet d’améliorer la réponse dans les basses fréquences (au détriment de l’image). Inversement, une position éloignée du mur favorise la reproduction d’une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans votre pièce). >0.5m >0.5m >0.4m >2m >2m17
Placement pour le home-cinema L’installation typique d’un ensemble home cinéma comprend :
1 - Deux enceintes principales gauche et droite
2 - Une voie centrale
3 - Un ou plusieurs caissons de grave
4 - Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4
voies arrières) Pour placer les enceintes principales de manière optimale, il faut veiller à respecter les mêmes critères que pour une installation purement stéréo (voir page précédente). - La voie centrale doit être placée sur la ligne formée par les deux enceintes principales. - L’utilisation d’un caison de grave est particulièrement recommandée pour une utilisation en home cinéma an de pouvoir restituer le canal des effets spéciaux dans l’extrême grave qui sont enregistrés sur des supports tels que les DVD audio ou vidéos. Son placement n’est pas critique si vous selectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au delà de cette fréquence, il faut mieux rapprocher le caisson des enceintes principales, la position optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de créer des résonnances désagréables. Il est conseillé de placer les voies arrières entre 1.5 et 2 mètres de hauteur. Elles sont là pour restituer une ambiance. Veillez à prévoir une xation en adéquation avec le poids des enceintes. - Si vous utilisez des bibliothèques dans votre installation Home cinema, il est conseillé de positionner l’amplicateur sur «SMALL» pour limiter le grave. Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel d’utilisation de votre amplicateur A/V.
