MODE D'EMPLOI IR712 Amprobe
Limites de garantie et de responsabilité
Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prénant effet à la date d'achat, sauf disposition contraire prévue par la loi. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agrée par Amprobe ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRESENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L'UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT LES GARANTS DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRESENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D'AUCUNS DÉGATS OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégats accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.
Réparation
Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe.
Remplacements et réparations sous garantie - tous pays
Veuillezlore la déclaration de garantie et vérifiez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www.Amprobe.com pour obtenir la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe® (voir les adresses ci-dessous).
Remplacements et réparations hors garantie - canada et états-unis
Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe. Appelez Amprobe® ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.
Aux États-Unis et au Canada
Amprobe Amprobe
Everett, WA 98203 Mississauga, ON L4Z 1X9 Canada
Tél.: 877-AMPROBE (267-7623) Tél.: 905-890-7600
Remplacements et réparations hors garantie - europe
Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® pour une somme nominale. Consultez la section « Where to Buy » sur le site www.Amprobe.com pour obtenir la liste des distributeurs dans votre région.
Adresse postale européenne*
Amprobe® Europe
Beha-Amprobe GmbH
In den Engematten 14
79286 Glottertal, Allemagne
Tél.+49076848009-0
www.amprobe.eu
*Réservee à la correspondance - Aucun remplacement ou réparation n'est possible à cette adresse. Nos clients français contacter leur distributeur.
TABLE des matières
SYMBOLES 2
CONSIGNES DE SÉCURITÉ 3
DEBALLAGE ET INSPECTION 3
FONCTIONNALITÉS 4
FONCTIONNEMENT DES THERMOMÉTRES 4
UTILISATION DU THERMOMÉTRE 4
Mesures de température 4
Localisation d'un point chaud ou froid 7
Distance et taille du point focal (spot) 7
Champ de visée 8
Émissivité 8
Rappels 8
MESURES TYPIQUES 9
CHARACTERISTIQUES 12

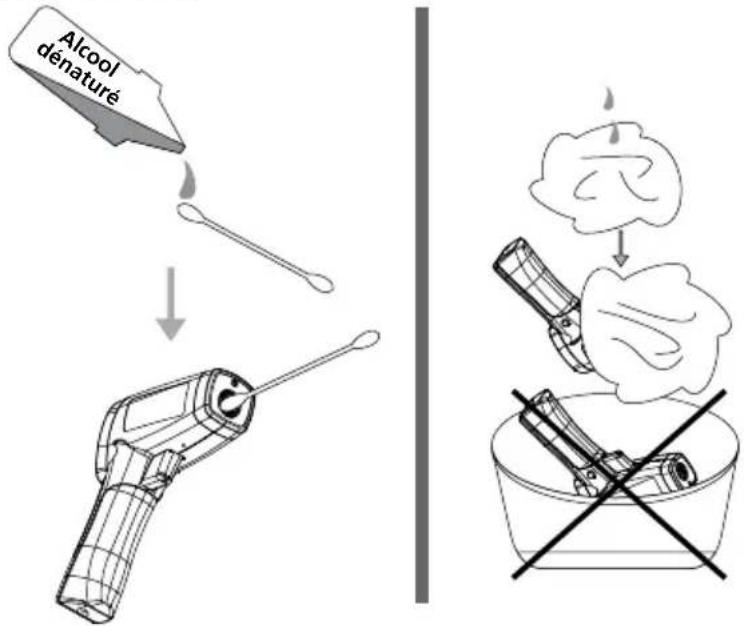

ENTRETIEN 12
DÉPANNAGE 13

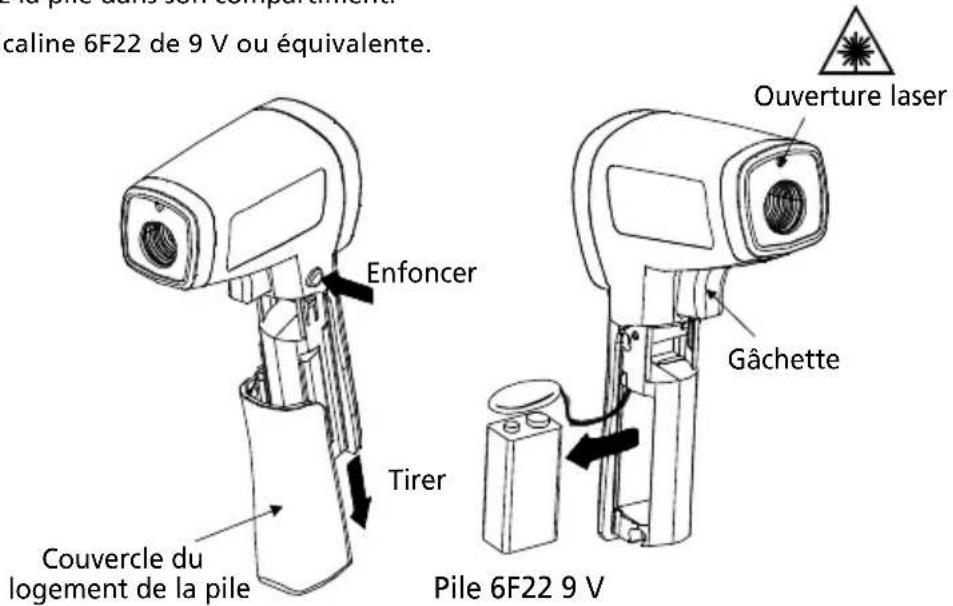

CHANGEMENT DES PILES 13

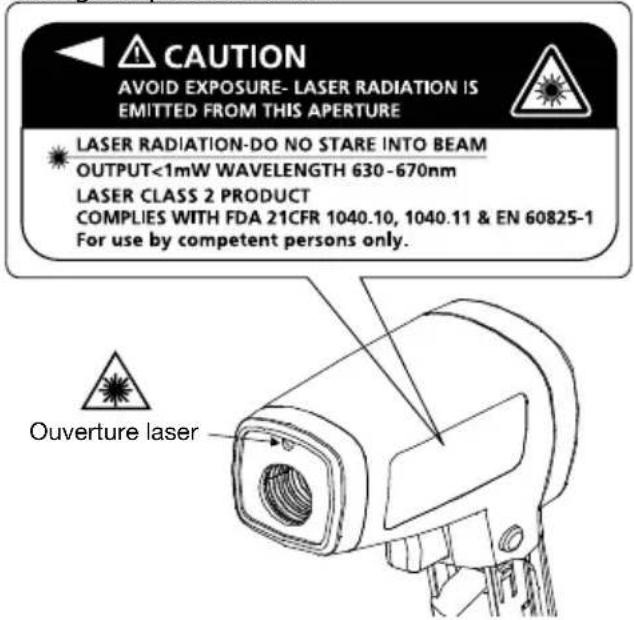

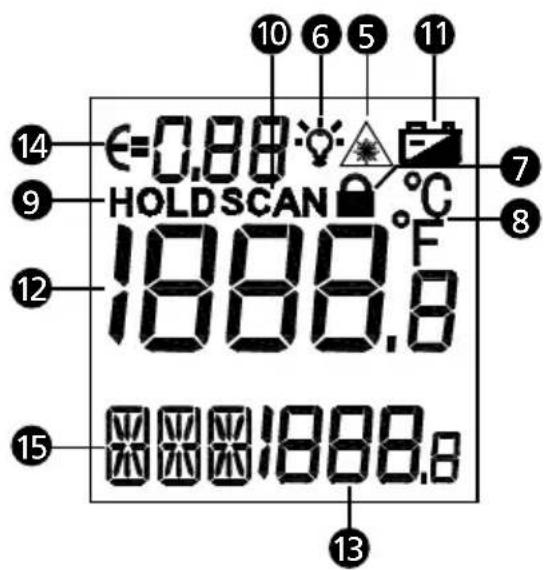

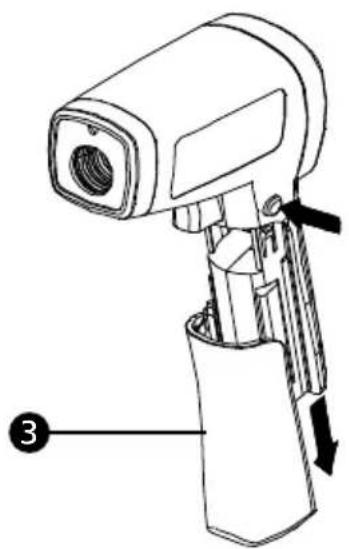

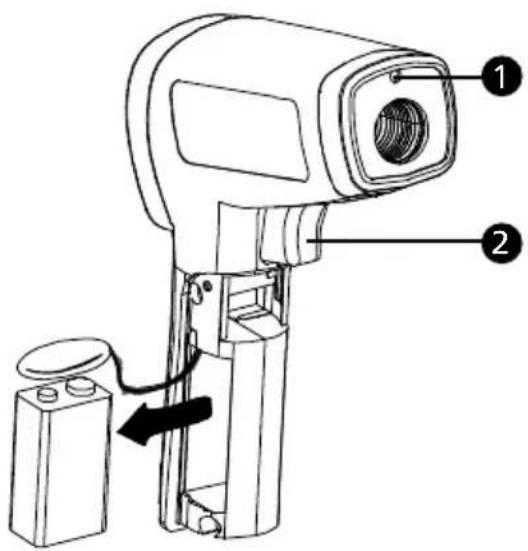

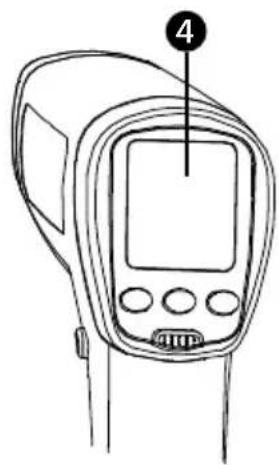

1 Ouverture laser Gachette 3 Couvercle de pile 4 Affichage 5 Symbole laser « actif » 6 Affichage du rétroéclairage 7 Verrouillage de mesure (mesure continue) 8 Unité de température (Celsius / Fahrenheit) 9 Maintien d'affichage automatique de 8 secondes 10 Etablissement des mesures (en actionnant la gachette) 1 Temoin de pile 12 Fenetre principale 15 Fenetre secondaire 14 Emissivite (reglable de 0,10 a 1,00) 15 Valeurs de température MAX, MIN, DIF, AVG
SYMBOLES
| A | Attention! Se reporter aux explications de ce manuel. |
| A | Avertissement! Lumière laser. Ne pas regarder dans le faisceau laser. |
| °C | Celsius. |
| °F | Fahrenheit. |
| ® | Témoin de pile. |
| CE | Conforme aux directives européennes. |
| ® | Ne pasmettre ce produit au rebut parmi les déchets ménagers.Consulter un centre de recyclage homologué. |
L'instrument est conforme aux normes suivantes :
Sécurité générale EN 61010-1
Sécurité laser EN 60825-1
Susceptibilité et émissions électromagnétiques EN 61326-1

Avertissement
- Ne pas regarder dans le faisceau laser.
- Ne pas pointer directement le laser en direction des yeux, ou indirectement vers des surfaces réfléchissantes.
- Utilisation réservée aux personnes compétentes.
- Remplacer les piles dès que l'indicateur des piles déchargées apparait.
- Ne pas utiliser le thermomètre s'il ne fonctionne pas normalement.
- Ne pas utiliser le thermomètre à proximité de gaz explosifs, de vapeurs ou de poussière.
- Pour éviter les risques d'incendie ou de brûlures, ne pas oublier que les objets refléchissants sont souvent plus chauds que la température indiquée sur le thermomètre.
- Ne pas laisser le thermomètre sur ou à proximité d'objets à température élevée.
- ne pas provoquer d'exposition dangereuse au rayonnement laser.
Attention
Pour ne pas endommager le thermomètre pendant la mesure, le protéger des éléments suivants :
- CEM (champs electromagnétiques) des soudeurs à l'arc, chauffages à induction
- Électricité statique
- Chocs thermiques (provoqués par des changements de température ambiantes importantes ou brutaux : laisser l'appareil se stabiliser 30 minutes avant l'emploi)
- Ne pas laisser le thermomètre sur ou à proximité d'objets à température élevée
Deballage et inspection
Le carton d'emballage doit inclure les éléments suivants :
1 thermomètre (IR-712 / IR-712-EUR ou IR-720 / IR-720-EUR ou IR-730 / IR-730-EUR) 1 sacoche de transport 1 pile de 9 V (installée) 1 mode d'emploi
Si l'un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l'emballage au lieu d'achat pour l'échanger.
Le thermomètre Amprobe IR-712 / IR-712-EUR, un thermomètre infrarouge avec un rapport de distance à taille de point focal de 12:1, offre la meilleure précision de sa classe et un temps de réponse avec une plage de mesure de températures de -18 °C à 550 °C (0 °F à 1022 °F). L'IR-712 / IR-712-EUR est spécialement lié pour les applications CVC/R, l'électricité, la maintenance industrielle, l'automobile ainsi que le contrôle de la qualité et la prévention des incendies.
Rapport de distance à taille de point focal 12:1 - Plage de températures de -18 °C à 550 °C (0 °F à 1022 °F) - Précision des mesures et temps de réponse rapide - Pointeur laser, double affichage LCD rétroéclairé - Maintien automatique de l'affichage et mémoire MAX/MIN - Émissivité réglable pour la mesure de divers matériaux
Le thermomètre Amprobe IR-720 / IR-720-EUR, un thermomètre infrarouge avec un rapport de distance à taille de point de 20:1, offre la meilleure précision de sa classe et un temps de réponse avec une plage de mesure de températures de -32 °C à 1050 °C (-26 °F à 1922 °F). L'IR-720 / IR-720-EUR est spécialement lié pour les applications CVC/R, l'électricité, la maintenance industrielle, l'automobile ainsi que le contrôle de la qualité et la prévention des incendies.
Rapport de distance à taille de point focal 20:1 - Plage de températures de -32 °C à 1050 °C (-26 °F à 1922 °F) - Précision des mesures et temps de réponse rapide - Pointeur laser, double affichage LCD rétroéclairé - Maintien automatique de l'affichage et mémoire MAX/MIN - Émissivité réglable pour la mesure de divers matériaux
Le thermomètre Amprobe IR-730 / IR-730-EUR, un thermomètre infrarouge avec un rapport de distance à taille de point focal de 30:1, offre la meilleure précision de sa classe et un temps de réponse avec une plage de mesure de températures de -32 °C à 1250 °C (-26 °F à 2282 °F). L'IR-730 / IR-730-EUR est spécialement lié pour les applications CVC/R, l'électricité, la maintenance industrielle, l'automobile ainsi que le contrôle de la qualité et la prévention des incendies.
Rapport de distance à taille de point focal 30:1 - Plage de températures de -32 °C à 1250 °C (-26 °F à 2282 °F) - Précision des mesures et temps de réponse rapide - Pointeur laser, double affichage LCD rétroéclairé - Maintien automatique de l'affichage et mémoire MAX/MIN - Émissivité réglable pour la mesure de divers matériaux
Fonctionnement des thermomètres
Les thermomètres infrarouges mesurent la température de surface d'un objet. L'optique du thermomètre détecte l'énergie émise, réfléchie et transmise qui est collectée et focalisée sur un détecteur. L'électronique de l'appareil convertit le signal dans la lecture de température qui apparait sur l'afficheur.
Mesures de température
Le thermomètre se met sous tension lorsquvous appuyez sur la gachette
Le thermomètre se met hors tension lorsqu'aucune activité n'est détectée pendant 8 secondes.
Pour mesurer la température, pointez le thermomètre sur un objet et actionnez la gâchette. Vous pouvez utiliser le pointeur laser pour viser avec le thermomètre. Actionnez et maintenez la gâchette pour mesurer la
surface ciblée. Quand vous relâchez la gâchette, l'écran maintient l'affichage de la mesure pendant 8 secondes. Veillez à respecter la distance par rapport à la taille du point focal et le champ de visée. Le laser n'est utilisé que pour viser et n'a pas d'incidence sur la mesure de température.
Le thermomètre possède une fonction d'arrêt automatique qui met le thermomètre automatiquement hors tension après 8 secondes d'inactivité. Actionnez la gâchette pour mettre le thermomètre sous tension.

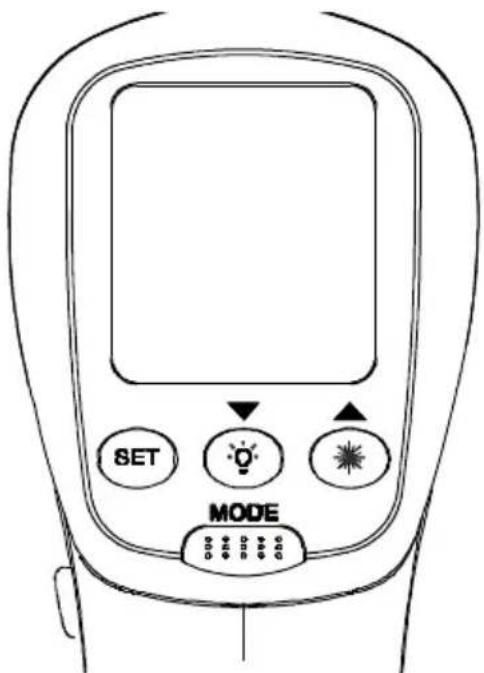

Positions du sélecteur rotatif
| Bouton Description | |
| MODE | Appuyer sur le bouton MODE pour basculer entre les options MAX, MIN, DIF et AVG. Quand le thermomètre passé en mode de veille, appuyer sur MODE pour remettre le thermomètre de nouveau sous tension pour qu'il affiche la的最后一 mesure obtenue. |
| SET | Appuyer sur cette touche pour passer en mode de configuration, soit alternatively pour définiir l'émissivité, verrouiller le déclenchement des mesures et Sélectionner °C / °F. Les détails ci-dessous renvoie à la configuration de l'émissivité, au verrouillage du déclenchement des mesures et à la sélection °C / °F. |
| /▼ | Appuyer sur ↓ pour activer ou désactiver le rétroéclairage. Quand le thermomètre passé en mode de configuration, appuyer sur ↑ pour Sélectionner une option de configuration (émissivité, verrouillage du déclenchement des mesures et Sélection °C / °F). |
| ▲ | Appuyer sur ↑ pour activer ou désactiver le laser. Quand le thermomètre passé en mode de configuration, appuyer sur ▲ pour Sélectionner une option de configuration (émissivité, verrouillage du déclenchement des mesures et Sélection °C / °F). |
Configuration de l'émissivité
- Appuyez sur le bouton SET pour sélectionner la configuration de l'émissivité, l'icône clignote sur l'affichage.
- Appuyez sur la touche pour augmenter la valeur affichée par pas de 0,01. Maintenez enfoncé pour un réglage rapide. La valeur maximale est 1.00.
- Appuyez sur la touche pour diminuer la valeur par pas de 0,01. Maintenez enfoncé pour un réglage rapide. La valeur par défaut est 0,01.
- Appuyez sur le bouton MODE pour compléter le réglage et quitter la configuration de l'émissivité, ou sur le bouton SET pour compléter le réglage et procéder au verrouillage du déclenchement des mesures.
Remarque: L'émissivitépardéfautest0,95.
Tableau d'émissivité des surfaces
| Surface de mesure Réglage du sélecteur | |
| MÉTAUX | |
| Aluminium | |
| Oxydé 0,2 à 0,4 | |
| Alliage A3003 | |
| Oxydé 0,3 | |
| Rugosifié 0,1 à 0,3 | |
| Laiton | |
| Lustré 0,3 | |
| Oxydé 0,5 | |
| Cuivre | |
| Oxydé 0,4 à 0,8 | |
| Bornier électrique 0.6 | |
| Haynes | |
| Alliage 0,3 à 0,8 | |
| Inconel | |
| Oxydé 0,7 à 0,95 | |
| Sablé 0,3 à 0,6 | |
| Électropoli 0,15 | |
| Fer | |
| Oxydé 0,5 à 0,9 | |
| Rouillé 0,5 à 0,7 | |
| Fonte | |
| Oxydé 0,6 à 0,95 | |
| Inoxydé 0,2 | |
| Fondu 0,2 à 0,3 | |
| Fer forgé | |
| Terne 0,9 | |
| Plomb | |
| Rugueux 0,4 | |
| Oxydé | 0,2 à 0,6 |
| Molybdène | |
| Oxydé 0,2 à 0,6 | |
| Nickel | |
| Oxydé 0,2 à 0,5 | |
| Platine | |
| Noir 0,9 | |
| Acier | |
| Laminé à froid 0,7 à 0,9 | |
| Meulé 0,4 à 0,6 | |
| Poli | 0,1 |
| Zinc | |
| Oxydé 0,1 | |
| Surface de mesure | Réglage du sélecteur |
| NON MÉTAUX | |
| Amiente | 0,95 |
| Asphalte | 0,95 |
| Basalte 0,7 | |
| Carbone | |
| Inoxydé 0,8 à 0,9 | |
| Graphite | 0,7 à 0,8 |
| Carborundum | 0,9 |
| Céramique | 0,95 |
| Argile | 0,95 |
| Béton | 0,95 |
| Tissu | 0,95 |
| Verre | |
| Tôle | 0,85 |
| Gravier | 0,95 |
| Gipse | 0,8 à 0,95 |
| Glace | 0,98 |
| Calcaire 0,98 | |
| Papier (toutes couleurs) | 0,95 |
| Plastique | |
| Opaque | 0,95 |
| Sols | 0,9 à 0,98 |
| Eau | 0,93 |
| Bois, (naturel) | 0,9 à 0,95 |
Verrouillage du déclenchement des mesures
Le déclenchement du thermomètre peut être verrouillé pour obtenir une mesure continue. Pour verrouiller le déclenchement :
- Appuyez sur le bouton SET pour verrouiller le déclenchement des mesures, l'icône clignote sur l'affichage.
- Appuyez sur le bouton SET pour activer ou désactiver l'option.
- Appuyez sur le bouton MODE pour compléter le réglage et quitter le verrouillage du déclenchement des mesures, ou sur le bouton SET pour compléter le réglage et passer à la sélection des degrés °C / °F.
Configuration °c / °f
- Appuyez sur le bouton SET pour sélectionner la configuration des degrés °C / °F, l'icône °C ou °F clignote sur l'affichage. 2. Appuyez sur ou sur pour sélectionner °C ou F.
- Appuyez sur le bouton MODE pour compléter le réglage et quitter la configuration des degrés °C / °F.

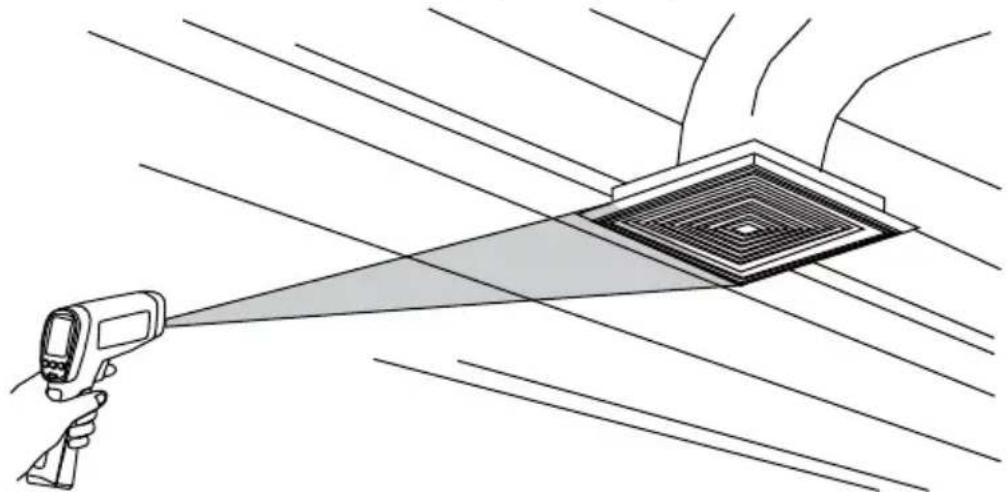

Localisation d'un point chaud ou froid
Pour identifier un point chaud ou froid, pointez le thermomètre en dehors de la zone ciblée. Balayez ensuite lentement la zone d'un mouvement de bas en haut jusqu'à ce que le point chaud ou froid soit localisé.

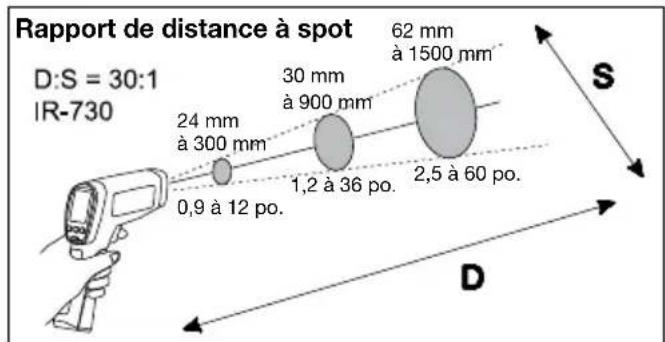

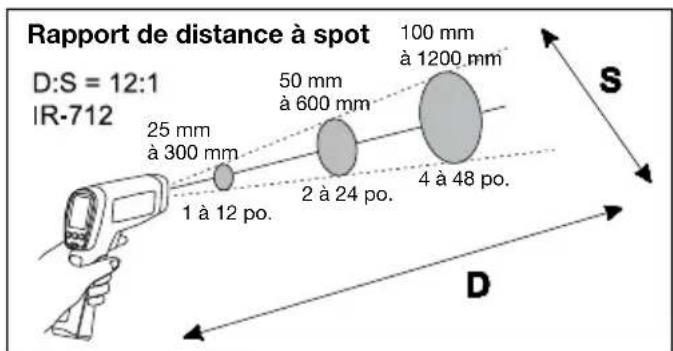

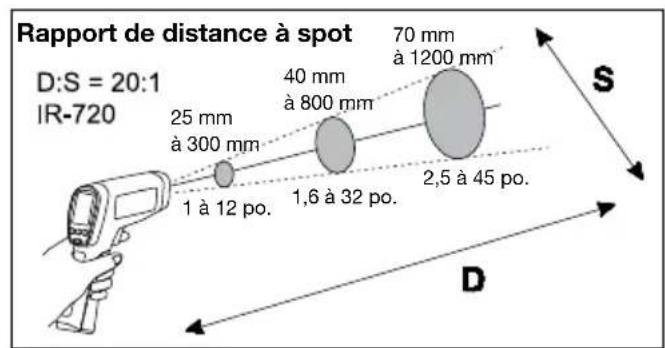

Distance et taille du point focal (spot)
À mesure que la distance (D) de la cible mesurée augmente, la taille du point focal (S) de la zone mesurée par l'instrument grandit. La taille du point focal indique 90% d'énergie circonscrite.

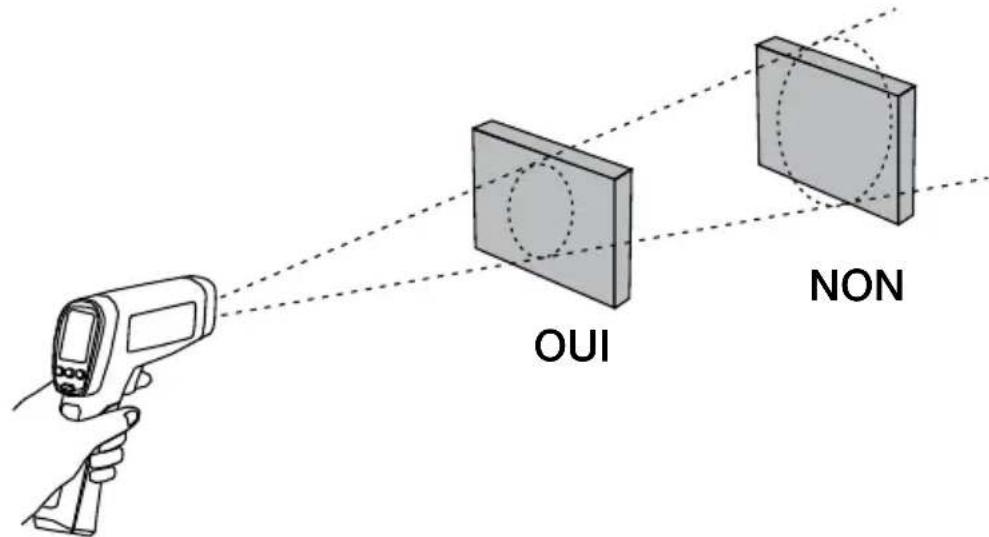

Champ de visée

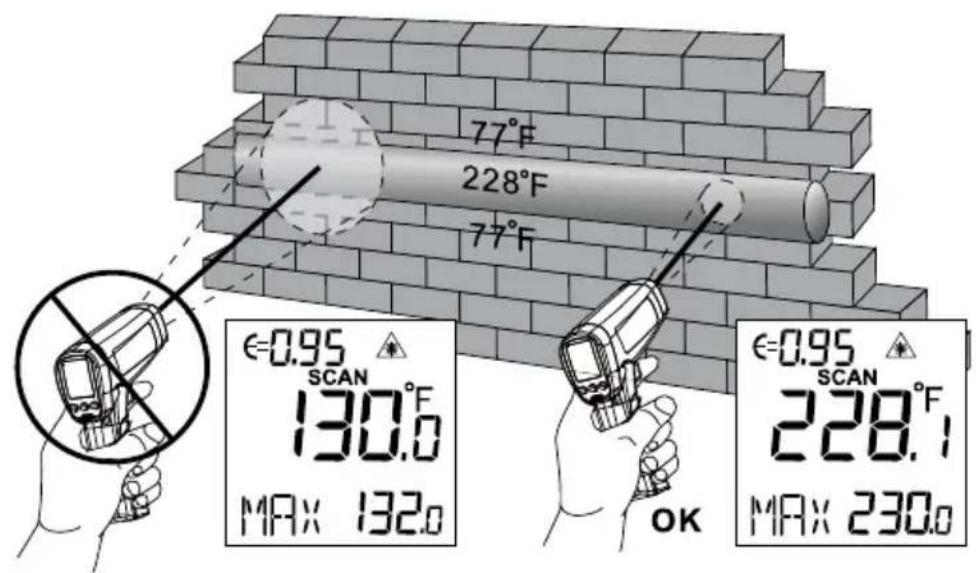

Vérifiez que la cible est plus grande que la taille du point focal. Plus la cible est petite, plus il faut s'en rapprocher.


Émissivité
L'émissivité décrit les caractéristiques d’émission d’énergie des matériaux. La plupart des matériaux organiques et des surfaces peintes ou oxydées ont une émissivité de 0,95. Le cas échéant, pour compenser les lectures inexactes susceptibles de résulter des mesures de surfaces métalliques brillantes, couvrez la surface à mesurer de ruban opaque ou de peinture matte noire (< 150 °C / 302 °F) et utilisez le paramètre de haute émissivité. Laissez au ruban ou à la peinture le temps d’atteindre les mêmes températures que la surface sous-jacente. Mesurez la température du ruban ou de la surface peinte.
Si vous ne pouvez pas utiliser de peinture ou de ruban, vous pouvez améliorer la précision de vos mesures avec le sélecteur d'émissivité. Même avec le sélecteur d'émissivité, il est parfois difficile d'obtenir une lecture infrarouge absolument précise d'une cible représentant une surface brillante ou métallique.
Le thermomètre permet d'ajuster l'émissivité selon le type de surface mesurée.
Reportez-vous au tableau d'émissivité des surfaces. Mais il ne s'agit que d'un cas typique. Vous pouvez utiliser vos propres données et utiliser d'autres définitions pour vos matériaux.
Rappels

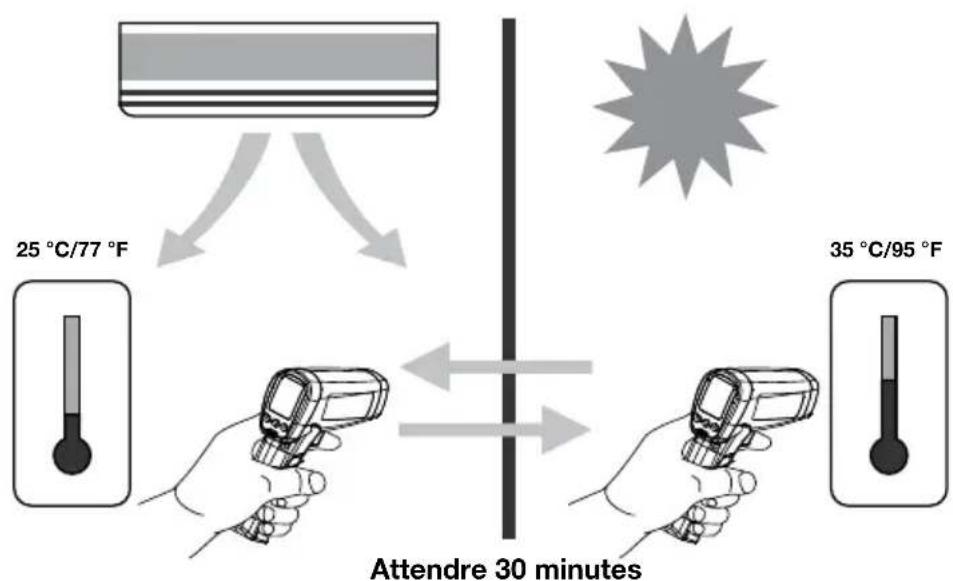

- Les changements de la température ambiante environnante peuvent entraîner des mesures inexactes, laissez l'instrument s'adapter au changement de température ambiante avant de l'utiliser. La précision spécifique s'applique après 30 minutes lorsque l'instrument passe dans un milieu ambiante différent.

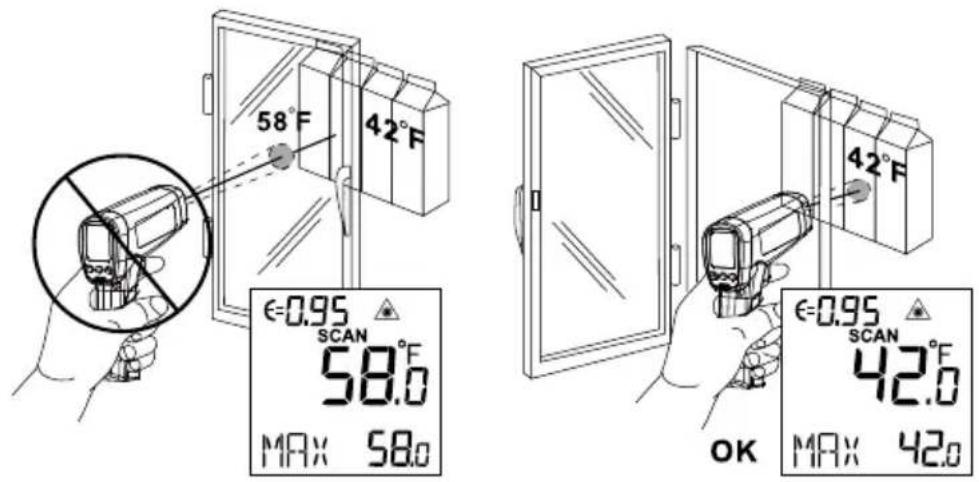

- L'instrument ne peut pas établir de mesures à travers des surfaces transparentes telles que le verre. Dans ce cas, il mesure en fait la température de surface du verre.

- Reportez-vous au tableau d'émissivité des surfaces pour mesurer les surfaces métalliques brillantes ou polies (acier inoxydable, aluminium, etc.).
- La vapeur, la poussière, la fumée, etc., peuvent perturber la précision des mesures en obstruant l'optique de l'instrument.
Mesures typiques
Cette section décrit une variété de mesures souvent effectuées par les techniciens.
Rappel:
L'utilisateur peut décider de mettre sous tension ou hors tension le rétroéclairage et le laser en effectuant des mesures avec le thermomètre. - Une émissivité relativement élevée renvoie normalement à une émissivité d'environ 0,95. - Une émissivité relativement faible renvoie normalement à une émissivité d'environ 0,30. Lorsque l'utilisateur ne peut pas identifier l'émissivité de l'objet à mesurer, il peut couvrir la surface à mesurer (température >150^) avec du ruban d'électricien noir (émissivité d'environ 0,95). Laissez le temps au ruban d'atteindre la même température que l'objet à mesurer. Mesurez et enregistrez la température du ruban.
Pointez le thermomètre vers l'objet à mesurer, ajustez le paramètre d'émissivité pour l'aligner sur la même température que le ruban. À ce stade, le paramètre d'émissivité du thermomètre est proche de l'émissivité de l'objet à mesurer; la mesure peut démarrer.
Tests des contacteurs (démarreurs)
- Appuyez sur SET pour sélectionner l'émissivité. Appuyez sur ▲ / √ pour sélectionner une émissibilité relativement faible pour les contacts brillants, ou un niveau intermédiaire de 0,7 pour les contacts.
- Appuyez sur MODE pour sélectionner MAX.
- Mesurez la ligne et le côté charge d'un pôle sans relacher la gachette.
- Une différence de température entre la ligne et le côté charge d'un pole indique une résistance accrue d'un point et la défaillance probable d'un contacteur.
Test de relais sous coffret
- Appuyez sur SET, puis sur △/▽ pour définir une émissivité relativement faible pour les connecteurs non isolés, ou relativement haute pour les relais sous coffret en plastique ou en bakélite ou les connecteurs isolés.
- Appuyez sur MODE pour sélectionner MAX.
- Lancez l'analyse.
- Mesurez le boîtier du relais, en recherchant les points chauds.
- Mesurez les connexions électriques aux bornes du relais en recherchant les points chauds.
Test des raccordements à fusibles et à barres omnibus
- Appuyez sur SET puis sur △/∇ pour définir une émissibilité relativement élevée pour un corps de fusible à revêtement papier ou des connexions isolées.
- Appuyez sur MODE pour sélectionner MAX.
- Balayez la partie recouverte de papier du fusible.
- Balayez chaque fusible sans relâcher la gâchette. Des températures inégales entre les fusibles sont susceptibles d'indiquer un déséquilibre d'intensité ou de tension.
- Appuyez sur SET puis sur / pour définir une émissibilité relativement faible pour les capuchons et les fusibles métalliques et les connexions de barres omnibus non isolées.
- Appuyez sur MODE pour sélectionner MAX.
- Balayez chaque capuchon d'extrémité de chaque fusible.
Remarque : Des températures inégales ou une température élevée indiquent une connexion desserrée ou corrodée dans la pince à ressort de la barre omnibus à fusibles.
Examen des murs pour détecter les fuites d'air ou les défauts d'isolation
- Mettez le chauffage, le refroidissement et la ventilation hors tension.
- Appuyez sur SET pour sélectionner l'émissivité. Appuyez sur / pour sélectionner une émissivité relativement élevée pour des surfaces peintes ou les surfaces de fenêtres.
- Appuyez sur MODE pour sélectionner MIN quand la paroi opposée du mur est de température inférieure et/ou sélectionner MAX quand la paroi opposée du mur est de température supérieure.
- Mesurez une température de surface murale de partition intérieure.
- Ne relâchez pas la gâchette. Enregistrez cette température de référence (point zéro) pour un mur « parfaitement » isolé.
- Faites face au mur à examiner. Tenez-vous à 1,5 m pour balayer un spot de 6 cm sur le mur (D: S=30:1). Reportez-vous également à la section « Champ de visée » pour un rapport de distance à taille de point focal (spot) D: S=12:1 et D: S=20:1.
- Balayez des bandes horizontales de mur de haut en bas, ou des rangées horizontales de plafond d'un mur à l'autre. Recherchez les plus grands écarts par rapport à la température de référence pour identifier les problèmes. Cela conclut le test d'isolation.
Mettez le ventilateur en route (sans chaleur ni refroidissement) et répétez le test. Si les résultats du test avec le ventilateur activé sont différents des résultats avec le ventilateur éteint, cela signale probablement des fuites d'air dans l'enveloppe d'isolation des murs. Les fuites d'air sont liées à des fuites dans les conduits qui créent un différentiel de pression dans l'enveloppe de l'espace climatisé.
Avertissement
Pour éviter les blessures en testant les paliers :
- L'utilisateur ne doit pas porter de vêtements lâches, de bijoux ou tout autre élément autour du cou en travaillant à proximité de pièces mobiles telles que les moteurs, courroies et ventilateurs.
- Vérifier qu'un interrupteur électrique est à portée de la main et qu'il fonctionne correctement et librement.
- Ne pas travailler seul.
Remarque : Il vaut mieux comparer deux moteurs similaires utilisant des charges similaires.
- Appuyez sur SET puis sur / pour sélectionner une émissibilité relativement élevée.
- Appuyez sur MODE pour sélectionner MAX.
- Actionnez le moteur et laissez-le atteindre les températures de régime permanent.
- Coupez le moteur si possible.
- Mesurez les deux températures des paliers moteur.
- Comparez les deux températures des paliers moteur. Des températures inégales ou une température élevée peuvent indiquer une anomalie de lubrification ou autre du palier resulting d'une friction excessive.
- Répétez la séquence pour les paliers du ventilateur.
Test des courroies et des poulies
- Appuyez sur SET puis sur / pour sélectionner une émissivité relativement élevée.
- Appuyez sur MODE pour sélectionner MAX.
- Actionnez le moteur et laissez-le atteindre les températures de régime permanent.
- Pointez le thermomètre vers la surface à mesurer.
- Lancez l'enregistrement de la température.
- Déplacez lentement le thermomètre vers le haut de la courroie et la deuxième poulie.
- Si la courroie est en train de glisser, la température de la courroie sera élevée à cause de la friction.
- Si la courroie glisse, la température de courroie restera élevée entre les poulies.
- Si la courroie ne glisse pas, la température de courroie diminuera entre les poulies.
- Si les surfaces intérieures des poulies ne sont pas véritablement en forme en « V », la courroie risque de glisser et le moteur continuera de fonctionner à des températures élevées tant que la poulie n'est pas replacée.
- Les poulies doivent être correctement alignées (y compris le « tangage » et le « roulis ») pour que la courroie et les poulies fonctionnent aux températures appropriées. Un règle rectifiée ou une ligne droite peut être utilisée pour vérifier les alignements.
- La poulie du moteur doit fonctionner à une température cohérente avec les poulies de ventilateur.
- Si la poulie du moteur est à une température plus élevée au niveau de l'arbre moteur que de la circonférence extérieure, la courroie n'est probablement pas en train de glisser.
- Si la circonférence extérieure de la poulie a une température supérieure à celle de la poulie au niveau de l'arbre moteur, alors la courroie est probablement en train de glisser et les poulies sont sans doute incorrectement alignées.
Vérification des blocages dans les condensateurs ou l'évaporateur à circulation d'air
- Retirez les panneaux pour accéder aux coudes ou bobines en U.
- Appuyez sur SET puis sur / pour sélectionner une émissibilité relativement élevée pour le tuyau en cuivre.
- Lancez le système de réfrigération.
- Pointez le thermomètre au niveau des coudes/bobines en U.
- Lancez l'enregistrement de la température.
- Prenez la température de chaque coudes/bobines en U.
- Tous les coudes/bobines en U de l'évaporateur doivent être à un niveau égal ou légè ératures.
- Tous les coudes ou bobines en U de l'évaporateur doivent être à un niveau égal ou légè ératures.
- Si un groupe de coudes/bobines en U n'est pas conforme aux températures attendues, cela signale la présence d'un tube de distribution ou d'un distributeur bloqué ou limité.
CHARACTERISTIQUES
| Fonctionnalité IR-7 | 12 / IR-712-EUR IR-720 / IR-7 | 20-EUR IR-730 / IR-730-EUR | |
| Plage de températures -1 | 8 °C à 550 °C (0 °F à 1022 °F) -32 °C à 1050 °C (-26 °F à 1922 °F) | -32 °C à 1250 °C (-26 °F à 2282 °F) | |
| Précision (avec une température ambiente supposée de 21 °C à 25 °C (70 °F à 77 °F) en fonctionnement | ±1,8 %, ou ±1,8 °C (±4 °F), selon la valeur la plus grande (Typique) | >0 °C à 1250 °C (>32 °F à 2282 °F): ±1,8 % ou ±1,8 °C (±4 °F), selon la valeur la plus grande (Typique) | |
| -32 °C à 0 °C (-26 °F à 32 °F): ±1,8 % +1 °C (2 °F) ou ±2,8 °C (±6 F), selon la valeur la plus grande (Typique) | |||
| Fidélité des mesures | ±0,5 % du résultat et ou ±0,5 °C (±1 °F), selon la valeur la plus grande (Typique) | ||
| Résolution d'affichage 0,1 °C / 0,1 °F | |||
| Réponse spectrale 8 μm à 14 μm | |||
| Visée laser Laser à un point | |||
| Puisance laser Sortie >1 | mW Classe 2, longueur d'onde de 630 à 670 nm | ||
| Temps de répondence (95%) | 250 ms | ||
| Rapport de distance à taillie de point focal (spot) (D:S) | 12:1 20:1 30:1 | ||
| Taille de spot minimum | 25 mm | 25 mm | 24 mm |
| Émissivité | Réglage numérique de 0,10 à 1,00 par pas de 0,01 Émissibilité prédéfinie à 0,95 | ||
| Température ambiente de fonctionnement | 0 à 50 °C (32 à 120 °F) | ||
| Humidité relative | 0 % à 75 % sans condensation | ||
| Température de stockage | -20 °C à 65 °C (-4 °F à 150 °F) (sans la pile) | ||
| Affichage des températures | °C ou °F sélectionnable | ||
| Maintien de l'affichage | 8 s | ||
| Affichage MAX/MIN des températures | √ | √ | √ |
| Affichage des températures DIF/AVG | √ | √ | √ |
| Double affichage LCD | √ | √ | √ |
| Rétroéclairage LCD | √ | √ | √ |
| Indication de pile faible | √ | √ | √ |
| Montage sur trépied | √ | √ | √ |
| Puisance | Pile alcaline 6F22 de 9 V ou équivalente | ||
| Durée de vie des piles | 10 heures avec le laser et le rétroéclairage actifs, 30 heures avec le laser et le rétroéclairage inactifs | ||
| Dimensions (H x I x L) | Environ 169 x 138 x 53 mm (6,7 x 5,4 x 2,1 pouces) | ||
| Poids | Environ 290 g (0,64 lb) avec la pile installée | ||
Entretien
Nettoyage de l'objectif : Expulsez les impuretés en suspension avec de l'air comprimé sec et propre. Essuyez doucement les débris restants à l'aide d'un pinceau d'aquarelle. Essuyez soigneusement la surface avec un coton humide. Essuyez soigneusement la surface avec un coton-tige humide ou imbibé d'alcool.
REMARQUE: NE PAS utiliser de solvants pour nettoyer la lentille en plastique.
Nettoyage du boîtier : Utilisez de l'eau savonneuse sur une éponge humide ou un chiffon doux.
Ne pas prolonger l'appareil dans l'eau.

DéPANNAGE
| Code Problème Action | ||
| OL | La température cible est supérieure au seuil haut de la gamme | Sélectionner une valeur cible dans la gamme voulue |
| -OL | La température cible est inférieure au seuil bas de la gamme | Sélectionner une valeur cible dans la gamme voulue |
| Témoin de pile | Pile faible | Vérifier et/ou remplaçer la pile |
| Affichage vide La pile est sans doute usée Vérifier et/ou remplaçer la p'le | ||
| Le laser ne fonctionne pas | 1. Pile faible ou épuisée2. Température ambiente supérieure à 40 °C (104 °F) | 1.Remplacer la pile2 Utiliser dans une zone avec une température ambiente inférieure |
Changement des PILES
Pour installer ou remplacer une pile de 9 V (voir ci-dessous):
- Enlevez le bouton et tirez sur la poignée vers le bas pour ouvrir le capot de la pile.
- Installez la pile en notant sa polarité.
- Réinstallez la pile dans son département.
Batterie : Pile alcaline 6F22 de 9 V ou équivalente.

IR-712
IR-712-EUR
12:1 IR-Thermomètre
IR-720
IR-720-EUR
20:1 IR-Thermomètre
IR-730
IR-730-EUR
30:1 IR-Thermometer
