BEDIENUNGSANLEITUNG IR712 Amprobe

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass these Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nicht anders vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlüssigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäß Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namev von Amprobe zu erweiten. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu behmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe-Fachhändler-Distributor einsenden. Nahere Einzelheiten siehe Abschnitt „Reparatur". DIE SE WÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH VORGESCHRIEBEN) GEWÄHRLEISTUNGEN, EINSCHLISSLICH DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN-ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb der Garantie eingesendet werden, muss folgenden beigelegt werden: Name des Kunden, Firm name, Adresse, Telefonnummer und Kaufbeleg. Zusätzlichitte eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren fur außerhalb des Garantiezeitraums durchgeführte Reparaturen oder fur den Erssatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte beglichen werden oder es muss ein Auftrag auf Rechnung an Amprobe® formuliert werden.

Garantiereparaturen oder -austausch - alle Länder

Bitte die Garantiererklarung lessen und die Batterie prufen, bevor Reparaturen angefordert werden. Wahrend der Garantieperiode konnen alle defekten Geräte zum Umtausch gegen desselbe oder ein ähnliches Produkt an den Amprobe® - Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.Amprobe.com zu finden. Darüber hinaus konnen in den USA und in Kanada Geräte an ein Amprobe® Service-Center (siehe Adresse unter) zur Reparatur oder zum Umtausch eingesendet werden.

Reparaturen und Austausch außerhalb der Garantie - USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® oder der Verkaufsstelle.

In den USA In Kanada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaturen und Austausch außerhalb der Garantie - Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe -Distributor gegen eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributen ist im Abschnitt „Where to Buy" (Verkaufsstellen) auf der Website www.Amprobe.com zu finden.

Correspondenzanschrift für Europa*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Deutschland

Tel.: [phone] - 0

www.amprobe.eu

*Nur Korrespondenz - keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in Europa wenden sich an den zuständigen Distributor.)

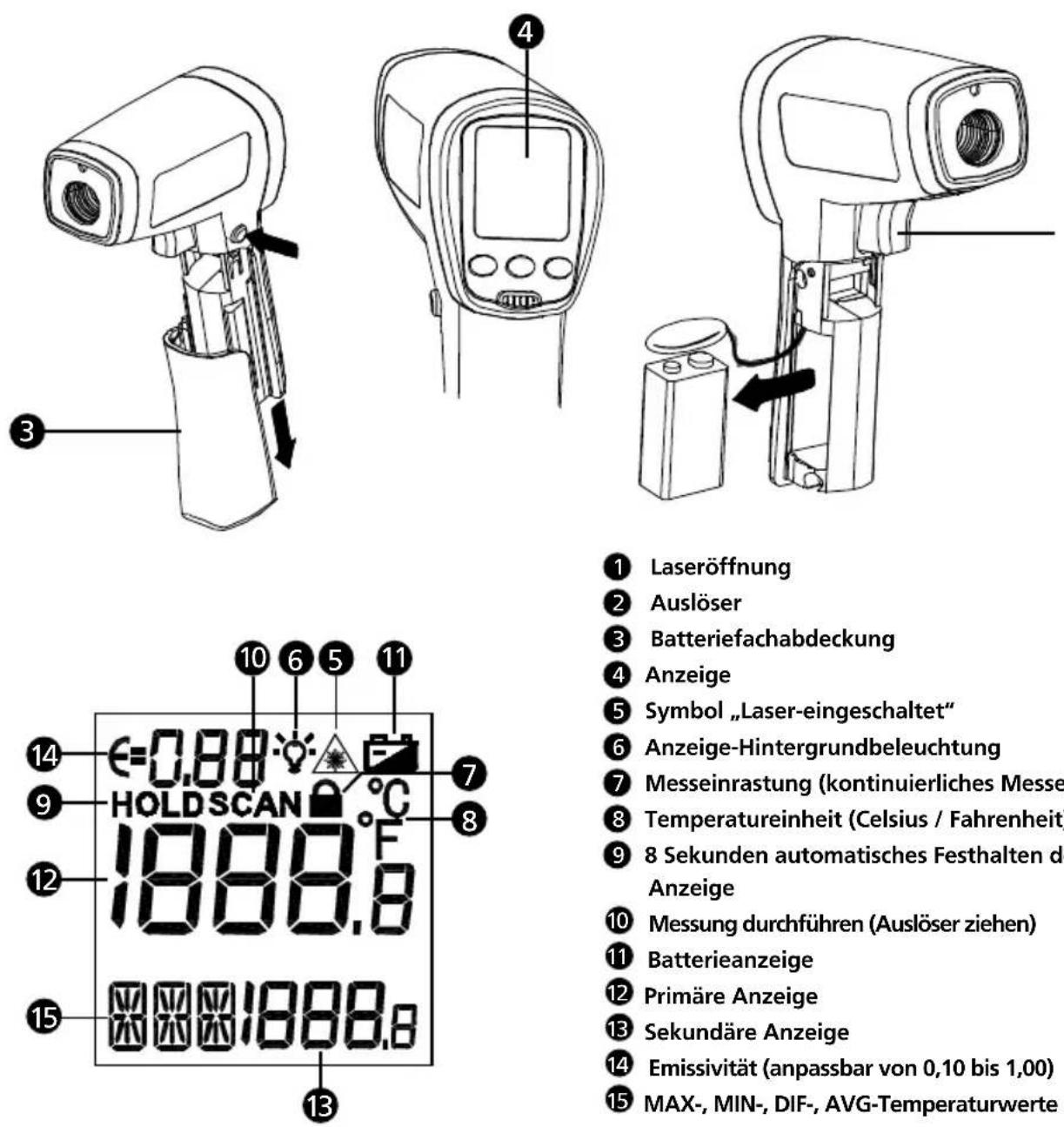

INHALT

SYMBOLE 2

SICHERHEITSINFORMATIONEN 3

AUSPACKEN UND UBERPRUFEN 3

MERKMALE 4

WIE DAS THERMOMETER FUNKTIERT 4

BETRIEB DES THERMOMETERS 4

Temperaturmessung 4

Auffinden eines Hei- oder Kaltpunkts 7

Abstand und Punktgrosse 7

Sichtfeld 8

Emissivität 8

ZurBeachtung 8

TYPISCHE MESSUNGEN 9

TECHNISCHE DATEN 12

WARTUNG. 12

FEHLERBEHEBUNG 13

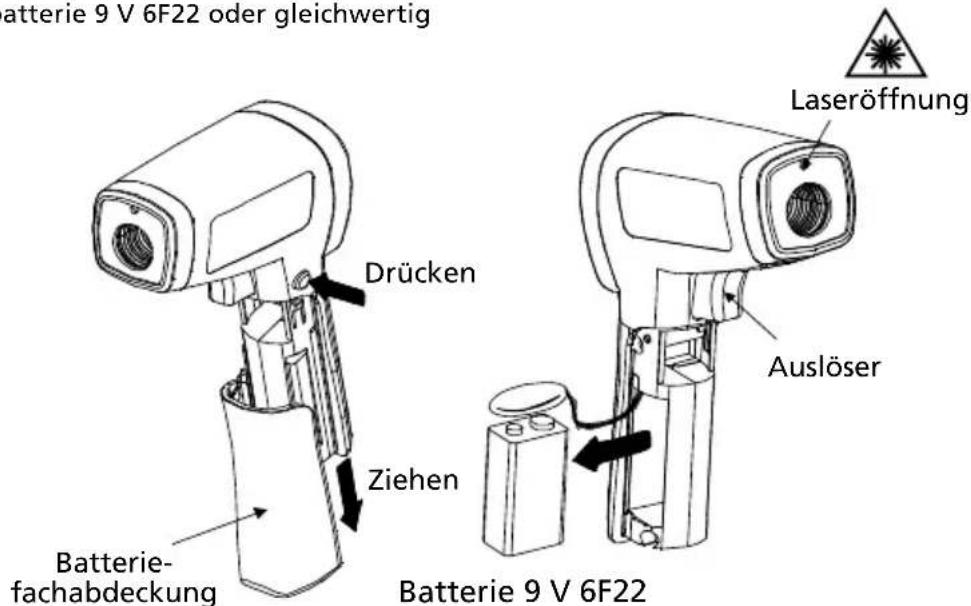

ERSETZEN DER BATTERIE 13

SYMBOLE

Δ	Vorsicht! Siehe Erklärung in thisem Handbuch.
△	Warnung! Laserlicht. Nicht in den Laserstrahl blichen.
°C	Celsius.
°F	Fahrenheit.
®	Batterieanzeige.
CE	Übereinstimmung mit EU-Richtlinien.
®	Dieses Produkt nicht im unsortingen Kommunalabfall entsorgen. Ein qualifiziertes Recycling-Unternehmen kontaktieren.

Das Messgerät stimmt überein mit:

EN 61010-1 Allgemeine Sicherheit

EN 60825-1 Lasersicherheit

EN 61326-1 Elektromagnetische Störaussendungen und Empfindlichkeit

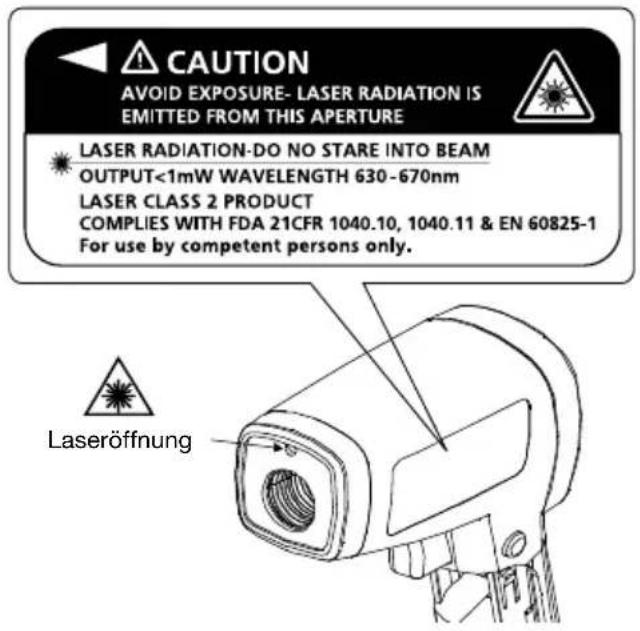

Warning

• Nicht in den Laserstrahl blichen.
• Laser nicht direkt auf Auge oder indirectreflektierende Flächen richten.
  AusschlieBlich fur Gebrauch durch fachkundiges Personal.
  Die Batterien ersetzen, sobald die Anzeige fur schwache Batterie eingeblendet wird.
• Das Thermometer nicht verwenden, wenn es Funktionstörungen aufweist.
• Das Thermometer nicht in Umgebungen mit explosiven Gasen, Dampf oder Staub verwenden.
• Um Brandgefahr bzw. Feuer zu vermeiden, verstehen, dass reflektierende Objekte viel besteht sein können als der angezeigte Temperaturmesswert.
• Das Thermometer nicht auf oder in der Nähe von Objeken ablegen, die eine hohe Temperatur aufweisen.
• Wenn das Thermometer in einer nicht in dieser Handbuch beschrieben Weise eingesetzt wird, kann es sein, dass der vom Thermometer gebotene Schutz beeinträchtigt wird oder dass gefährliche Laserstrahlenbelastung verursicht wird.

Vorsicht

Um Beschädigungen des Messgerats zu vermeiden, folgende Vorkehrungen treffen:

• EMF (elettromagnetische Felder) von BogenschweiBeräten oder Hochfrequenzheizgeräten vermeiden.
• Statische Elektrizität vermeiden.
• Wärmestoß vermeiden (verursacht durch große oder abrupte Umgebungstemperaturschwankungen - das Gerät vor Gebrauch 30 Minuten stabilisieren halten).
• Das Thermometer nicht auf oder in der Höhe von Objeken ablegen, die eine hohe Temperatur aufweisen.

AUSPACKEN UND UBERPRUHEN

Der Verpackungskarton sollte Folgenden enthalten:

1 Thermometer (IR-712 / IR-712-EUR oder IR-720 / IR-720-EUR oder IR-730 / IR-730-EUR)

1 Tragetasche

1 9 V Batterie (installiert)

1 Bedienungshandbuch

Wenn einer dieser Article beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zusückensenden.

Das Amprobe IR-712 / IR-712-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgroße von 12:1, bietet branchenweit führende Genaigungkeit und Ansprechzeit mit einem Temperaturmessbereich von -18 °C bis 550 °C bzw. 0 °F bis 1022 °F. Das IR-712 / IR-712-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.

12:1 Verhältnis Abstand zu Punktgröbe
Temp.-Bereich von -18^ bis 550^ bzw. 0^ bis 1022^
- Prázisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen

Das Amprobe IR-720 / IR-720-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgröbe von 20:1, betet branchenweit führende Genaigung und Ansprechzeit mit einem Temperaturmessbereich von -32^ bis 1050^ bzw. -26^ bis 1922^ . Das IR-720 / IR-720-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.

20:1 Verhältnis Abstand zu Punktgröbe
Temp.-Bereich von -32 °C bis 1050 °C bzw. -26 °F bis 1922 °F
- Prázisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchting
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen

Das Amprobe IR-730 / IR-730-EUR, ein Infrarotthermometer mit einem Verhältnis zwischen Abstand und Punktgroße von 30:1, bietet branchweit führende Genauigkeit und Ansprechzeit mit einem Temperaturmessbereich von -32^ bis 1250^ bzw. -26^ bis 2282^ . Das IR-730 / IR-730-EUR ist spezifisch für HVAC/R-, Elektrik-, industrielle Instandhaltungs-, Kfz- sowie Qualitätskontroll- und Brandverhütungs-Anwendungen ausgelegt.

30:1 Verhältnis Abstand zu Punktgroße
- Temp.-Bereich von -32 °C bis 1250 °C bzw. -26 °F bis 2282 °F
- Prázisionsgenauigkeit und schnelle Ansprechzeit
- Laserstrahl, LCD-Doppelanzeige mit Hintergrundbeleuchtung
- Automatisches Festhalten der Anzeige und MAX/MIN-Speicher
- Einstellbare Emissivität zum Messen einer Vielzahl von Stoffen

WIE DAS THERMOMETER FUNKTIERT

Infrarotthermometer messen die Oberflächentemperatur eines Objeks. Die Optik des Thermometers nimmt emittierte, reflektierte und übertragene Energie war, die gesammelt und auf einen Detektor fokussiert wird. Die Elektronik des Geräts übersetzt das Signal in einen Temperaturmesswert, den das Gerät anziegt.

BETRIEB DES THERMOMETERS

Temperaturmessung

Das Thermometer schaltet sich ein, wenn der Auslöser gedrückt wird.

Das Thermometer schaltet sich aus, wenn 8 Sekunden lang keine Aktivitätstattfindet.

Um Temperatur zu messen, das Thermometer gegen ein Objekt richten und den Auslöserziehen. Der Laserstrahl des Thermometers kann als Zielhilfe verwendet werden. Zum Messen der Zieloberfläche den Auslöserziehen und halten. Nach dem Loslassen des Auslösers halt die Anzeige den Messwert 8 Sekunden lang fest. Das Verhältnis zwischen Abstand und Punktgröbe sowie das Sichtfeld berücksichtigten. Der Laser wird ausschließlich zum Zielen verwendet und hat für die Temperaturmessung keine Bedeutung.

Das Thermometer verfügt über eine automatische Ausschaltfunktion, die das Thermometer nach 8 Sekunden Inaktivität automatisch abschaltet. Um das Thermometer einzuschalten, den Auslöserziehen.

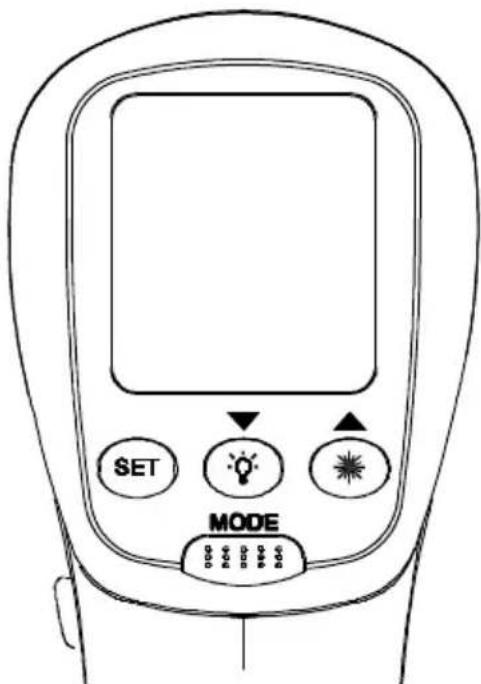

Drehschalterpositionen

Taste Beschreibung
MODE	Die Taste MODE drücken, um zwischen den Optionen MAX, MIN, DIF und AVG umzuschalten. Wenn sich das Thermometer im Ruhemodus befindet, MODE drücken, um das Thermometer wieder einzuschalten; das Gerät zeigt das letzte Messergebnis an.
SET	Die Taste drücken, um die Einstellungen für Emissivität, Auslöseinrastung und °C / °F zu durchlaufen.Für Details unter Emissivität, Auslöseinrastung und °C / °F nachschlagen.
/▼	Die Taste drücken, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Wenn sich das Thermometer im Einrichtungsmodus befindet, die Taste drucken, um eine Einrichtungsoption (Emissivität, Auslöseinrastung und °C / °F) auszuwahlen.
/▲	Die Taste drucken, um das Laserlicht ein- bzw. auszuschalten. Wenn sich das Thermometer im Einrichtungsmodus befindet, die Täste▲ drucken, um eine Einrichtungsoption (Emissivität, Auslöseinrastung und °C / °F) auszuwahlen.

Emissivität einrichten

1. Die Taste SET drucken, um die Emissivität einzurichten; das Symbol «blinkt auf der Anzeige.
2. drücken, um den Wert um 0,01 zu erhöhen. drücken und gedrückt halten, um Schneller zu erhöhen. Die Maximaleinstellung ist 1,00.
3. drücken, um den Wert um 0,01 zu vermindern. drucken und gedrückt halten, um Schneller zu vermindern. Die Minimaleinstellung ist 0,01.
4. Die Taste MODE drücken, um die Einstellung abzuschlieben und die Emissivitätseinrichtung zu beenden, oder die Taste SET drücken, um die Einstellung abzuschlieben und mit der Einstellung „Auslöseinrastung" fortzufahren.

Hinweis: Die Standard-Emissivität ist 0,95.

Tabelle Flächen-Emissivität

Messfläche Schaltereinstellung
METALLE
Aluminium
Oxidiert 0,2-0,4
Legierung A3003
Oxidiert 0,3
Geraut 0,1-0,3
Messing
Poliert 0,3
Oxidiert 0,5
Kupfer
Oxidiert 0,4-0,8
Elektrische Klemmleisten 0,6
Haynes
Legierung 0,3-0,8
Inconel
Oxidiert 0,7-0,95
Sandgestrahlt 0,3-0,6
Elektropoliert 0,15
Eisen
Oxidiert 0,5-0,9
Korrodiert 0,5-0,7
Gusseisen
Oxidiert 0,6-0,95
Nicht oxidiert 0,2
Schmelze 0,2-0,3
Schmiedeisen
Matt 0,9
Blei
Rau 0,4
Oxidiert	0,2-0,6
Molybdän
Oxidiert 0,2-0,6
Nickel
Oxidiert 0,2-0,5
Platin
Schwarz 0,9
Stahl
Kaltgewalzt 0,7-0,9
Geschliffenes Blech	0,4-0,6
Poliertes Blech	0,1
Zink
Oxidiert 0,1

Messfläche	Schaltereinstellung
NICHTMETALLE
Asbest	0,95
Asphalt	0,95
Basalt	0,7
Kohle
Nicht oxidiert	0,8-0,9
Graphit	0,7-0,8
Karborundum	0,9
Keramik	0,95
Lehm	0,95
Beton	0,95
Tuch	0,95
Glas
Platte	0,85
Kies	0,95
Gips	0,8-0,95
Eis	0,98
Kalkstein	0,98
Papier (beliebige Farbe)	0,95
Kunststoff
Undurchsichtig	0,95
Erde	0,9-0,98
Wasser	0,93
Holz (natuürlich)	0,9-0,95

Auslösereinrastung

Der Thermometerauslser kann fur kontinuiierliches Messen eingerastet werden. Einrasten des Auslosers:

1. Die Taste SET drücken, um die Auslöseinrastung einzurichten; das Symbol blinkt auf der Anzeige.
2. ▲ oder drücken, um ON (Ein) oder OFF (Aus) auszuwahlen.
3. Die Taste MODE drücken, um die Einstellung abzuschreiben und die Auslosereinrastung zu beenden, oder die Taste SET drucken, um die Einstellung abzuschreiben und mit der Einstellung ^o C / ^o F^o fortzufahren.

^ C / ^ -Einrichtung

1. Die Taste SET drücken, um ^ C / ^ F auszuwahlen; das Symbol ^ C bzw. ^ F blinkt auf der Anzeige.
2. ▲oder drucken, um ^ C bzw. F auszuwahlen.
3. Die Taste MODE drücken, um die Einstellung abzuschlieben und die ^ C / ^ F Einrichtung zu beenden.

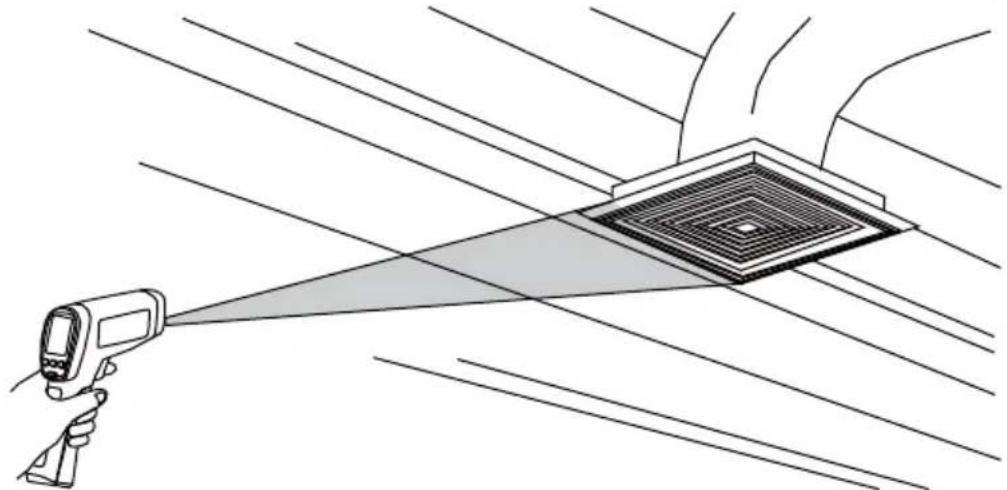

Auffinden eines Heiβ- oder Kaltpunkts

Um einen Hei- bzw. Kaltpunkt zu finden, den Laser auf eine Stelle außerhalb des Zielbereichs richten. Dann mit einer Auf- und Ab-Bewegung langsam über den Bereich scannen, bis der Hei- bzw. Kaltpunkt gefunden ist.

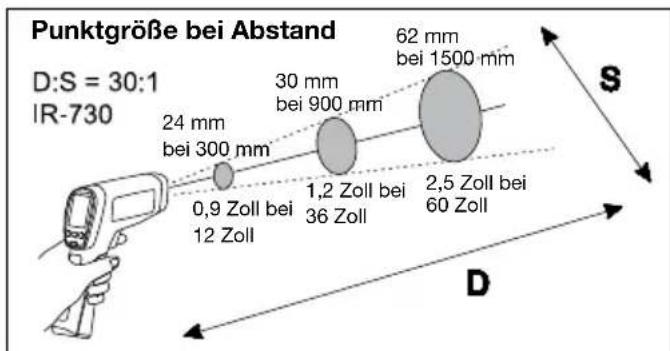

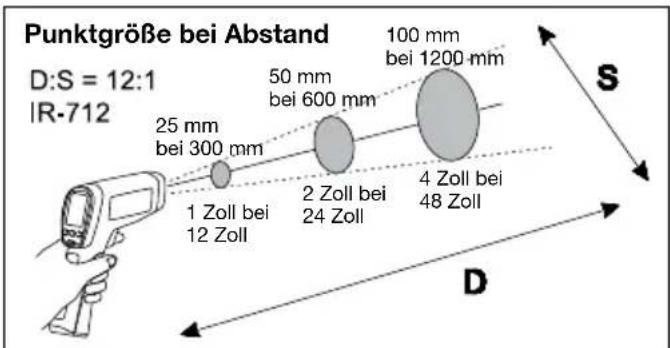

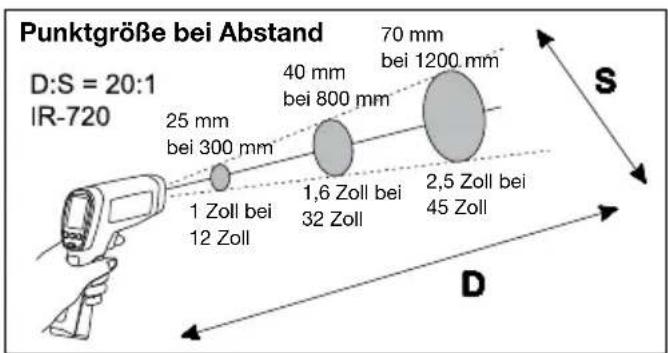

Abstand und Punktgroße

Die Punktgröbe (S) des gesessenen Bereichs wird mit zunehmendem Abstand (D) des Messgeräts vom gesessenen Ziel groß. Die Punktgröbe gibt 90% umfassender Energie an.

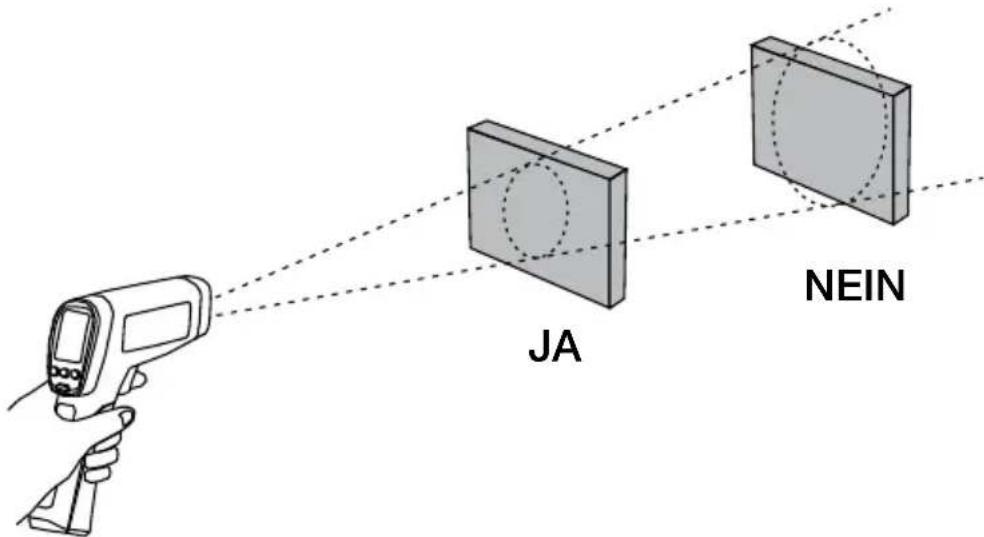

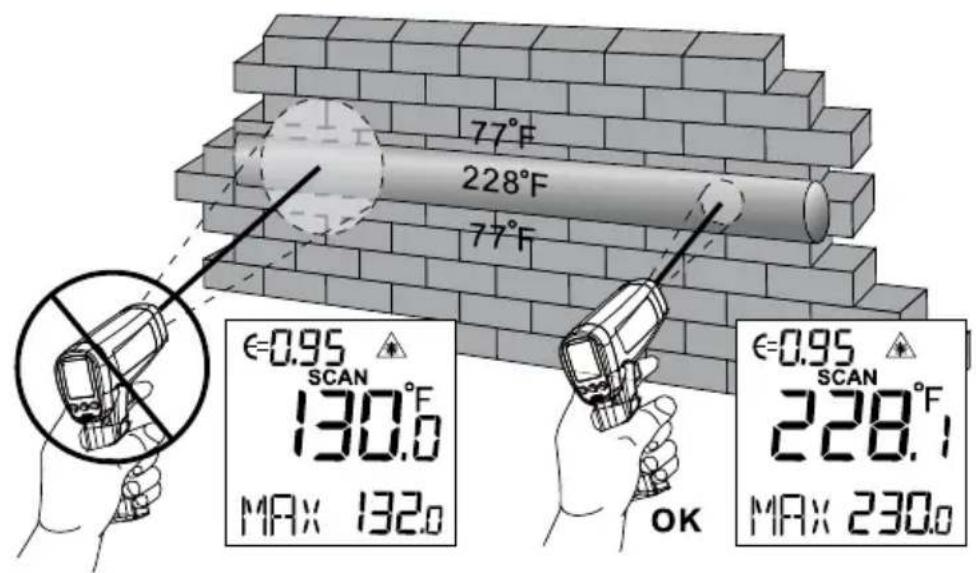

Sichtfeld

Sicherstellen, dass das Ziel grober ist als die Punktgrosse. Je kleiner das Ziel ist,esto naher soll das Gerat gehalten werden.

Emissivität

Emissivität beschreibenb die Energie emittierenden Eigenschaften von Stoffen. Die meisten organischen Stoffe und angemalten oder oxidierten Flächen weisen einen Emissionswert von ungebärn 0,95 auf. Zur Kompensation von ungenauen Messwerten, die beim Messen von glänzenden Metalflächen auftreten konnen, die zu messende Fläche, wenn möglich, mit Abdeckband oder matter schwarzer Farbe bedecken (< 150 °C / 302 °F) und die hohe Emissivitätseinstellung verwenden. Zeit einräumen, sodass das Abdeckband bzw. die schwarze Farbe die gleiche Temperatur wie die darunterliegende Fläche annimmt. Die Temperatur des Bandes/der angemalten Fläche messen.

Wenn weder Abdeckband noch Farbe eingesetzt werden kann, kann die Genauigkeit von Messungen mit der Emissivitäts-Ausbuhl verbessert werden. Es kann selbst mit Emissivitäts-Ausbuhl schwierig sein, eine genaue Infrarotmessung einer glanzenden oder metallischen Fläche zu erzielen.

Das Thermometer ermöglich Anpassung der Emissivität je nach Art der zu messenden Fläche.

Siehe Tabelle Flächen-Emissivität. Es handelt sich jedoch lediglich um einen typischen Fall. Stoffe können auf eigene Fälle gestützt werden und entsprechende Werte haben.

Zur Beachtung

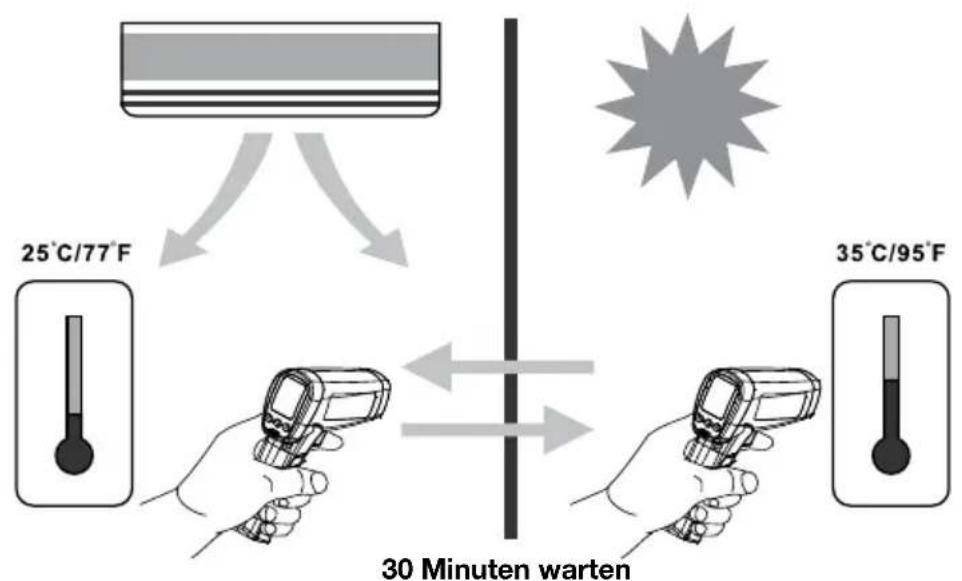

1. Schwankungen in der Umgebungstemperatur können zu ungenauen Ergebnissen führen; vor Gebrauch warten, damit sich das Messerat an die Umgebungstemperatur anpassen kann. Die spezifizierte Genauigkeit gilt nach 30 Minuten, wenn das Messerat in eine andere Umgebung eingebracht wird.

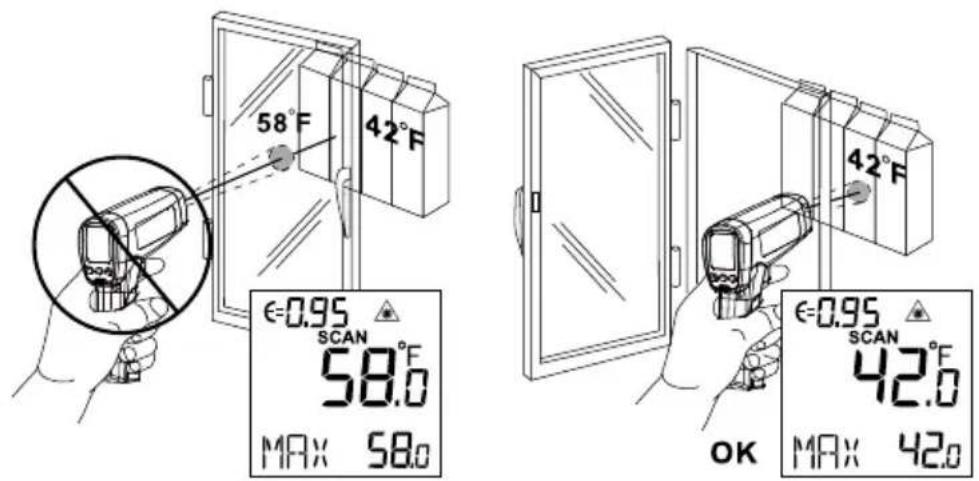

1. Das Messgerät kann nicht durch transparente Flächen (z. B. Glas) hindurch messen. Das Gerät misst stattdessen die Oberflächentemperatur des Glasobjekts.

1. Für Gebrauch zum Messen von glänzenden oder polierten Metallflächen (Edelstahl, Aluminium usw.) siehe Tabelle Flächen-Emissivität.
2. Dampf, Staub, Rauch usw. können genaue Messungen verhindern, da sie u. U. die Optik des Messgerats beeintrachtigen.

TYPISCHEMESSUNGEN

Dieser Abschnitt beschriebt eine Reihe von Messungen, die von Technikern möglich durchgeführt werden.

Zur Beachtung:

Die Hintergrundbeleuchtung und der Laser konnen beim Messen mit dem Thermometer stets ein- oder ausgeschaltet werden.
- Relativ hohe Emissivität bedeutet eine Emissivitäts-Einstellung von ca. 0,95.
- Relativ niedrige Emissivität bedeutet eine Emissivitäts-Einstellung von ca. 0,30.
- Wenn die Emissivität des zu messenden Objeks nicht bestimmt werden kann, kann die zu messende Oberfläche (Temperatur >150^ ) mit schwarzem Isolierband (Emissivität ca. 0,95) abgedeckt werden. Zeit einräumen, sodass das Band die gleiche Temperatur wie der Stoff darunter annehmen kann. Die Temperatur des Bandes messen und festhalten.

Das Thermometer auf das zumessende Objekt richten, die Emissivitäts-Einstellung anpassen, um die gleiche Temperatur wie das Band festzulegen. Die Emissivitäts-Einstellung des Thermometers ist zu dieser Zeitpunkt nahe bei der Emissivität des zu messenden Objeks und Messungen können begonnen werden.

Testen von Schaltern (Starter)

1. SET drucken, um Emissivität auszuwahlen. ▲/▼ drucken, um relativ niedrige Emissivität für helle Kontakte bzw. 0,7 Mittelwert für dunklere Kontakte auszuwahlen.
2. MODE drucken, um MAX auszuwahlen.
3. Leitungs- und lastseitig von einem Pol messen, ohne den Ausloser loszulassen.
4. Eine Temperaturdifferenz zwischen Leitungs- und Lastseite eines Pols zeigen erhöhten Widerstand eines Punkts an und es kann sein, dass ein Schalter nachlässt/fehlschlägt.

Testen gekapselter Relais

1. SET drücken und dann / drucken, um die Emissivität relativ niedrig einzustellen für unisolierte Anschlüsse, oder relativ hoch für kunststoffumhülte Relais oder isolierte Anschlüsse.
2. MODE drucken, um MAX auszuwahlen.
3. Scan beginn.
4. Das Relaisgehäuse messen und auf HeiBpunkte achten.
5. Elektrische Verbindungen an Relaisanschlüssen messen und auf HeiBpunkte achen.

Testen von Sicherungen und Busanschlüssen

1. SET drücken und dann / drucken, um die Emissivität relativ hoch einzustellen für papierbedeckte Sicherungskörper oder unisolierte Anschlüsse.
2. MODE drucken, um MAX auszuwahlen.
3. Die papierbedeckte Länge der Sicherung scannen.
4. Ohne den Auslser loszulassen, die einzelnen Sicherungen scannen. Ungleiche Temperatren zwischen Sicherungen konnen Spannungs- oder Stromstarke-Ungleichgewicht anzeigen.
5. SET drücken und dann / drücken, um die Emissivität relativ niedrig einzustellen für Metallsicherungen, Kappen und isolierte Busanschlüsse.
6. MODE drucken, um MAX auszuwahlen.
7. Die Endkappen der einzelnen Sicherungen scanners.

Hinweis: Ungleiche Temperaturen oder eine hohe Temperatur zeigen eine lose oder korrodierte Verbindung durch die Sicherungsbus-Federklemme an.

Scannen von Wänden nach Luftverlust oder Isolationsmängeln

1. Heizung, Kuhlung und Geblase ausschalten.
2. SET drücken, um Emissivität auszuwahlen. / drücken, um die Emissivität relativ hoch auszuwahlen für angestrichene Flächen oder Fensterflächen.
3. MODE drücken, um MIN auszuwahlen, wenn die gegenüberliegende Seite der Wand eine niedrigere Temperatur aufweist, bzw. MAX auswahlen, wenn die gegenüberliegende Seite der Wand eine höhere Temperatur aufweist.
4. Eine inwendige Oberflächentemperatur messen.
5. Den Auslöser nicht loslassen. Diese Temperatur als Baseline (oder Richtwert) für eine „perfekt" solierte Wand verwenden.
6. Der scannenden Wand gegenübertreten. 1,5 m vor der Wand stehen und einen 6-cm-Punkt an der Wand scannen (D:S=30:1). Siehe auch Abschnitt „Sichtfeld" für Verhältnis zwischen Abstand und Punktgroße D:S=12:1 und D:S=20:1.
7. Von oben nach unter horizontale Zeilen der Wand scannen, oder von Seite zu Seite vertikale Spalten. Nach den größten Abweichungen von der Baseline-Temperatur Ausschau halten, um Probleme zu identifizieren. Dies schliebt den Isolationstest-Scan ab.

Das Geblase einschalten (ohne Hezung oder Kuhlung) und erneut testen. Wenn sich die Testergebnisse mit eingeschaltetem Geblase von den Ergebnissen mit ausgeschalteten Geblase untersuchen, weist dies u. U. auf Luftverlust in klimatisierten Mantelwänden hin. Der Luftverlust wird durch Kanallecks verursacht, die einen Druckunterschied über den klimatisiertem Raum erzeugen.

Testen von Lagern

Warning

Vermeiden von Verletzungen beim Testen von Lagern:

1. Bei Arbeiten im Bereich von sich bewegenden Teilen, z. B. Motoren, Riemen, Geblase und Lüfter, keine lose Kleidung, keinen Schmuck bzw. nichts um den Nacken/TRagen.

2. Sicherstellen, dass sich ein korrekt und frei Funktionierender elektrischer Trennschalter in Reichweite befindet.

3. Nicht allein arbeiten.

Hinweis: Idealerweise sollenn zwei ähnliche Motoren mit Ähnlichen Lasten verglichen werden.

1. SET drucken und dann / drucken, um eine relativ hohe Emissivität auszuwahlen.
2. MODE drucken, um MAX auszuwahlen.
3. Motor aktivieren und Zeit für eingeschwungene Betriebstemperaturen gewähren.
4. Wenn möglich, den Motor deaktivieren.
5. Die zwei Motorlagertemperaturesen messen.
6. Die zwei Motorlagertemperaturen vergleichen. Ungleiche Temperaturen oder eine hohe Temperatur zeigen u. U. ein Schmierproblem oder ein anderes Lagerproblem an, das durch übermäßig Reibung verursacht wird.
7. Die Sequenz für die Geblaselager wiederholen.

Testen von Riemen und Rollen

1. SET drucken und dann / drucken, um eine relativ hohe Emissivität auszuwahlen.
2. MODE drucken, um MAX auszuwahlen.
3. Motor aktivieren und Zeit für eingeschwungene Betriebstemperaturen gewähren.
4. Das Thermoelement auf die zu messende Fläche richten.
5. Beginnen, die Temperatur zu messen.

6. Das Thermometer langsam dem Riemen entlang nach oben gegen die zweite Rolle bewegen.

7. Wenn der Riemen rutscht, ist die Rollentemperatur aufgrund der Reibung hoch.

8. Wenn der Riemen rutscht, bleibt die Riementemperatur zwischen Rollen hoch.
9. Wenn der Riemen nicht rutscht, verringert sich die Rientementeratur zwischen Rollen.
10. Wenn die Innenflächen von Rollen nicht einwandfrei V-formig sind, zeigt dies Riemenschlupf an, der fortgesetzt erhöhte Betriebstemperaturen bewirkt, bis die Rollen ausgewechselt werden.
11. Für Riemen- und Rollenbetrieb bei angemessenen Temperatoren müssen Rollen korrekt ausgerichtet sein (einschließlich Kipp- und Gierwinkel). Ausrichtungen konnen mit einem Haarlineal oder einer Spannschnur geprüft werden.
12. Motorrolle sollte eine Betriebstemperatur aufweisen, die mit den Geblaserollen im Einklang stehen.
13. Wenn die Motorrolle an der Motorwelle eine höhere Temperatur aufweist als außen, rutsch der Riemen wahrscheinlich nicht.
14. Wenn die Temperatur außen an der Rolle hoher ist als die Rolle an der Motorwelle, dann rutsch der Riemen wahrscheinlich und die Rollen sind u. U. falsch ausgerichtet.

Prufen auf Blockierung Luft-Luft-Verdampfern oder -Kondensatoren

1. Abdeckungen abnehmer, um Zugang zu Schlangenumkehrbogen bzw. -krümmern zu ermögenlich.
2. SET drucken und dann / drucken, um eine relativ hohe Emissivität auszuwahlen für Kupferrohr.
3. Die Kühlanlage starten.
4. Das Thermometer auf die Schlangenumkehrbogen bzw. -krümmer*Richten.
5. Beginnen, die Temperatur zu messen.

6. Die Temperatur an jedem Umkehrbogen/Krümer messen.

7. Alle Verdampfer-Umkehrbogen bzw. -Krummer sollen den Verdampfersattigungstemperatur gemäß Druck-/ Temperaturdiagramm entsprechen oder leicht darüber liegen.

8. Alle Kondensator-Umkehrbogen bzw. -Krummer sollen den Konden-satorsattigungstemperatur entsprechen oder leicht darunter liegen.
9. Wenn eine Gruppe von Umkehrbogen bzw. Krümmern nicht den erwarteten Temperaturen entsprechen, zeigt dies einen Verteiler bzw. ein Verteilerohr mit Blockierung oder Einschränkung an.

TECHNISCHE DATEN

Merkmal IR-712	/ IR-712-EUR IR-720 / IR-720	EUR IR-730 / IR-730-EUR
Temperaturbereich	-18 °C bis 550 °C(0 °F bis 1022 °F)	-32 °C bis 1050 °C(-26 °F bis 1922 °F)	-32 °C bis 1250 °C(-26 °F bis 2282 °F)
Genauigkeit (mit Umgebungsbetriebs-temperatur von 21 °C bis 25 °C(70 °F bis 77 °F)	±1,8 % oder ±1,8 °C (±4 °F), es gilt der größere Wert (Typisch)	>0 °C bis 1250 °C (>32 °F bis 2282 °F): ±1,8 % oder ±1,8 °C (±4 °F), es gilt der größere Wert (Typisch)-32 °C bis 0 °C (-26 °F bis 32 °F): ±1,8 %+1 °C (2 °F) oder ±2,8 °C (±6 °F), es gilt der größere Wert (Typisch)
Wiederholbarkeit ±0,5 %	von Messwert bzw. ±0,5 °C (±1 °F), es gilt der größere Wert (Typisch)
Anzeigenauflösung 0,1 °C / 0,1 °F
Spektralreakaction 8 μm bis 14 μm
Laserlicht Einzelpunktlaser
Laserenergie Ausgabe >1 mW Klasse 2, Wellenlänge 630 bis 670 nm
Ansprechzeit (95 %) 250 ms
Verhältnis Abstand zu Punktgröße (D:S)	12:1 20:1 30:1
Minimale Punktgröße 25 mm 25 mm 24 mm
Emissivität	Digital anpassbar von 0,10 bis 1,00 in Schritten von 0,01Die voreingestellte Emissivität ist 0,95
Umgebungsbetriebs-temperatur	0 °C bis 50 °C / 32 °F bis 120 °F
Relative Luftfeuchtigkeit	0 % bis 75 % nicht kondensierend
Lagerungstemperatur	-20 °C bis 65 °C / -4 °F bis 150 °F (Batterie nicht eingesetzt)
Temperaturanzeige °C bzw. °F wählbar
Display-Hold 8 Sek.
MAX/MIN-Temperaturanzeige	✓	✓	✓
DIF/AVG-Temperaturanzeige	✓	✓	✓
LCD-Doppelanzeige	✓	✓	✓
LCD-Hintergrund-beleuchting	✓	✓	✓
Anzeige für schwache Batterie	✓	✓	✓
Stativbefestigung	✓	✓	✓
Stromversorgung Alkalibatterie 9 V 6F22 oder gleichwertig
Batterielebensdauer	10 Stunden mit Laser und Hintergrundbeleuchting eingesamtet30 Stunden mit Laser und Hintergrundbeleuchting ausgescheltet
Abmessungen (H x B x L)	Ca. 169 x 138 x 53 mm
Gewicht	Ca. 290 g mit eingesetzter Batterie

WARTUNG

Linsenreinigung: Lose Partikel mit sauberer Druckluft abblasen. Verbleibende Verunreinigungen mit einer Kamelhaarbürste behutsam abbürsten. Die Oberfläche mit einem angefeuchteten Baumwolllappen sorgfältig abwischen. Der Lappen kann mit Wasser oder Reinigungssalkohol angefeucht werden.

HINWEIS: KEINE Lösungsmittel zur Reinigung der Kunststofflinse verwenden.

Gehäusereinigung: Seite und Wasser an einem feuchten Schwamm oder weichen Tuch verwenden.

Das Gerät nicht in Wasser eintauchen.

FEHLERBEHEBUNG

Code Problem Maßnahme
OL Zieltemperatur-Bereichsüberschreitung Ziel innerhalb des Bereichs auswahlen
-OL Zieltemperatur-Bereichsunterschreitung Ziel innerhalb des Bereichs auswahlen
Batterieanzeige	Schwache Batterie	Batterie prüfen und/oder ersetzen
Leere Anzeige Möglicherweise leere Batterie Batterie prüfen und/oder ersetzen
Laser funktioniert nicht	1. Erschöpfte oder leere Batterie2. Umgebungs-temperatur über 40 °C (104 °F)	1. Batterie ersetzen2. In Umgebung mit geringerUmgebungstemperatur verwenden

ERSETZEN DER BATTERIE

Einsetzen bzw. Wechseln der 9-V-Batterie (siehe unter):

1. Die Taste drücken und den Griff nach untenziehen, um die Batteriefachabdeckung zu öffnen.
2. Auf die richtige Polarität achten und die Batterie einsetzen.
3. Die Batteriefachabdeckung wieder anbringen.

Batterie: Alkalibatterie 9 V 6F22 oder gleichwertig

IR-712

IR-712-EUR

Termometro IR 12:1

IR-720

IR-720-EUR

Termometro IR 20:1

IR-730

IR-730-EUR

Termometro IR 30:1

Manuale d'uso
