MANUALE UTENTE IR712 Amprobe

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sare esente da difetti di materiale e fabbricazione per un anno a decorrere alla data di acquisto se non specificato diversamente delle leggi locali. Sono esclusi da但这a garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso impropero, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrirne nessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, agliagando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA è IL SOLO RICORSO A DISPOSIZIONE DELL'ACQUIRENTE E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITA O DI IDONEITÀ PER SCOPI PARTICULARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti alla garanzia oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero Telefonico e ricevuta di acquisso. Allegareanche una breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte alla garanzia vanno versatitramite assegno,vaglia bancario,carta di credito con data di scadenza,oppure ordine di acquisto all'ordine di Amprobe.

Sostituzioni e riparazioni in garanzia - Tutti i Paesi

Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di garanzia, si cui restituire uno strumento difettoso al rivenditore Amprobe® per ricevere un prodotto identico o analogo. Nella sezione "Where to Buy" del site www.Amprobe.com c'è un elenco dei distributori più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviatianche a un centro di assistenza Amprobe.

Sostituazioni e riparazioni non coperte alla garanzia - Stati Uniti e Canada

Se la riparazione non è coperta alla garanzia negli Stati Uniti e nel Canada, lo strumento va inviato a un centro di assistenza Amprobe. Rivolgersi alla Amprobe® o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada

Amprobe Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Sostituazioni e riparazioni non coperte alla garanzia - Europa

Gli strumenti acquistati in Europa e non coperti alla garanzia possono essere sostituiti dal rivenditore Amprobe® per un importo nominale. Nella sezione "Where to Buy" del site www.Amprobe.com c'è un elenco dei distributori più vicini.

Recapito postale europeo*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Germania

Tel.: [phone] - 0

www.amprobe.eu

*Solo per corrispondenza - non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

INDICE

SIBBOLI 2

INFORMAZIONI SULLA SICUREZZA 3

DISIMBALLAGGIO E ISPEZIONE 3

CARATTERISTICHE 4

PRINCIPIO DI FUNZIONAMENTO DEL TERMOMETRO 4

USO DEL TERMOMETRO 4

Misure di temperatura 4

Individuzione di un punto ad alta o bassa temperatura 7

Rapporto distanza-diametro spot 7

Campo visivo 8

Emissivita 8

Promemoria 8

MISURE TIPICHE 9

DATI TECHNICI 12

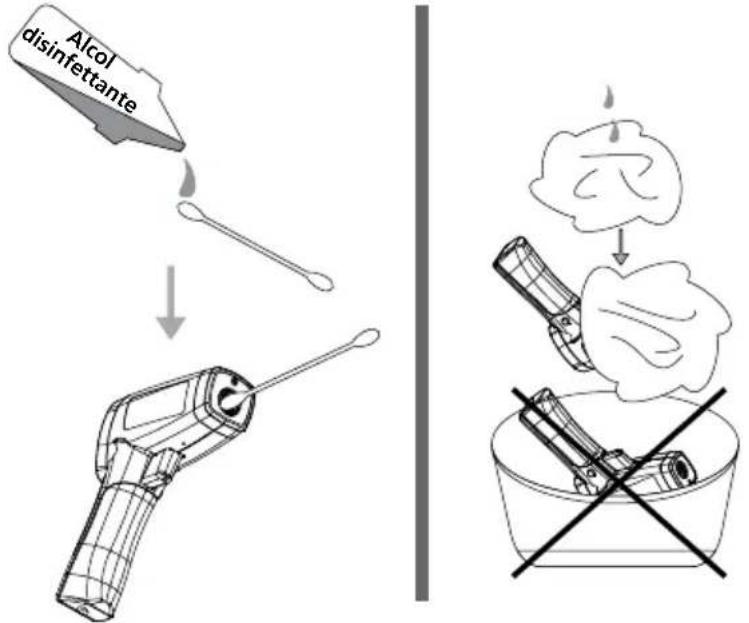

MANUTENZIONE 12

RICERCA GUASTI 13

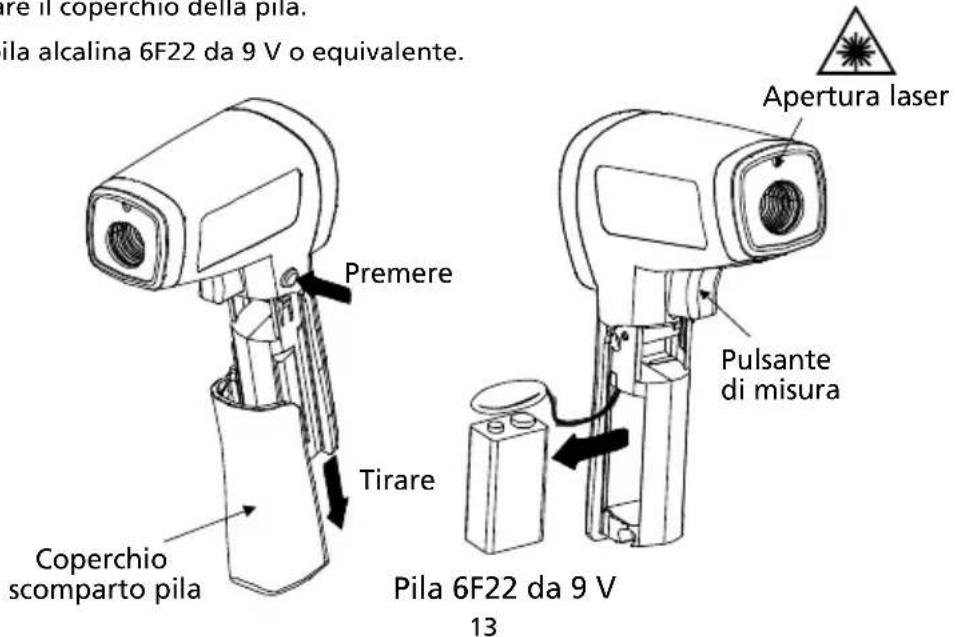

SOSTITUZIONE DELLA PILA 13

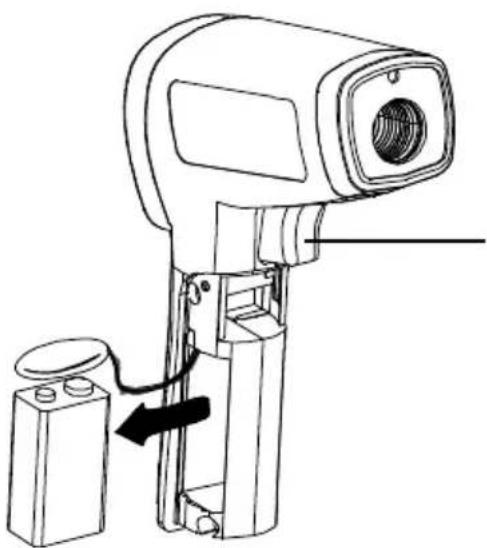

1 Apertura laser
Pulsante di misura

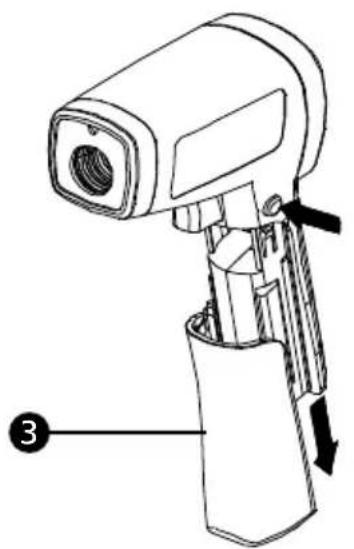

Coperchio scomparto pila

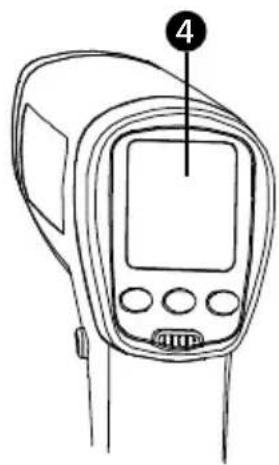

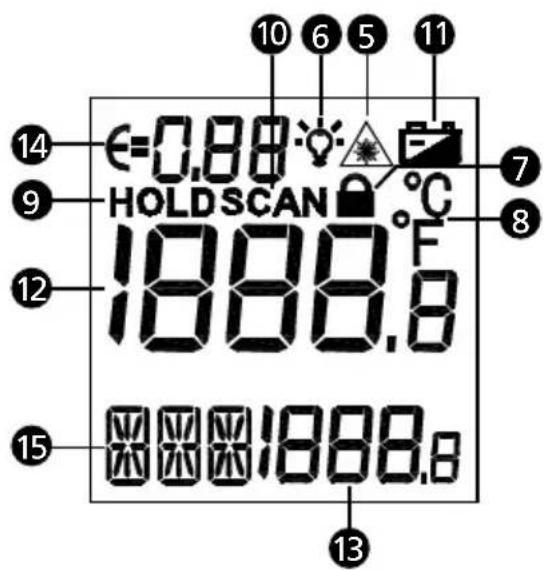

4 Display
5 Simbolo di laser acceso
6 Retroilluminazione display
Bloccaggio misura (Misura continua)
Unità di misura temperatura (Celsius / Fahrenheit)
9 Tenuta automatica dati di 8 secondi sul display
10 Esecuzione della misura (pulsante premuto)
11 Indicazione di bassa carica della pila
12 Display principale
13 Display secondario
14 Emissivita (regolabile da 0,10 a 1,00)
15 Valori temperatura massima, minima, differenziale, media (MAX, MIN, DIF, AVG)

SIMBOLI

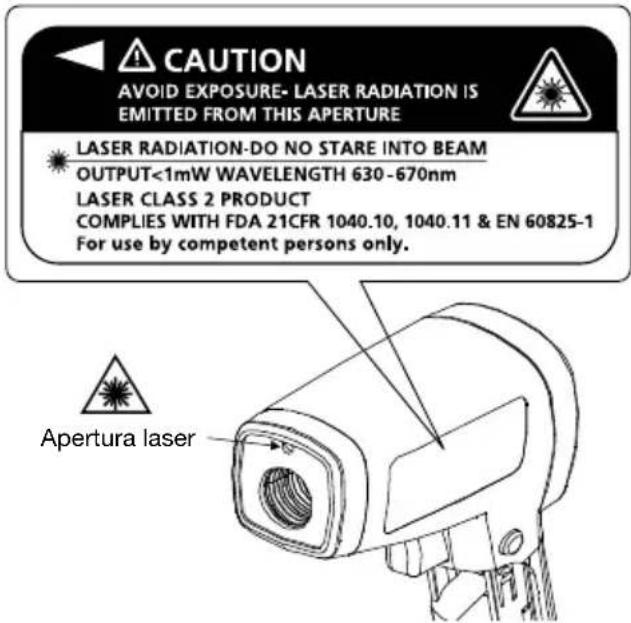

A	Attenzione. Vedere la spiegazione nel manuale.
A	Avvertenza Luce laser. Non tenere lo sguardo fisso sul fascio laser.
°C	Gradi Celsius.
°F	Gradi Fahrenheit.
	Indicazione di bassa carica della pila.
CE	Conforme alle direttive della Comunità Europea.
	Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati. Rivolgersi a una ditta di riciclaggio qualificata.

Lo strumento è conforme alle seguenti norme:

EN 61010-1 - Sicurezza generale

EN 60825-1 - Sicurezza laser

EN 61326-1 - Emissione elettromagnetiche e suscettibilità

Avverenza

Non tenere lo sguardo fisso sul fascio laser.
Non dirigere il fascio laser verso gli occhi, ne direttamente, ne indirettamente tramite superfici riflettenti.
- Solo per l'uso da parte di persona competenti.
- Sostituire la pila non appena si visualizza l'indicazione di bassa carica.
Non usarlo se funziona in modo anomalo.
Non usare il termometro in presenza di polvere, vapore o gas esplosivi.
- Per prevenire il rischio di usioni o incendio, tenere presente che oggetti riflettenti possono essere a temperatura molto più alta di quella indicata dallo strumento.
Non lasciare il termometro su, o presso, oggetti ad alta temperatura.
- Usare il termometro solo come specificato nel presente manuale, altrimenti si rischia di compromettere la protezione offerta dallo strumento o si può essere esposti a radiazione laser pericolosa.

Attenzione

Per evitare lesioni personali e di danneggiare il termometro durante le misure, prendere le seguenti precauzioni e proteggerlo delle seguenti condizioni:

• campi elettromagnetici generati da saldatici ad arco o riscaldatori a induzione;
  elettricitàstatica;
• intense sollecitazioni termiche, causate da variazioni di temperatura improvvisi o estreme - lasciare che lo strumento si stabilizzi per 30 minuti prima di uso.
  Non lasciare il termometro su, o presso, oggetti ad alta temperatura.

DISIMBALLAGGIO E ISPEZIONE

Contenuto della confezione:

1 Termometro (IR-712 / IR-712-EUR, IR-720 / IR-720-EUR o IR-730 / IR-730-EUR)
1 Custodia da transporte
1 Pila da 9 V (installata)
1 Manuale dell'utente

Se uno di quosti articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisto perché venga sostituita.

Il modello Amprobe IR-712 / IR-712-EUR è un termometro a raggi infrarossi con rapporto di 12:1 tra distance e diametro dello spot, che offre la precisione e il tempo di risposta migliori tra gli strumenti della sua classe nell'intervaldo di temperature tra -18 e 550^ (0 - 1022 °F). Il termometro IR-712 / IR-712-EUR è stato progettato specificamente per impianti di ventilazione, condizionamento dell'aria e riscaldamento (HVAC/R), impianti elettrici, manutenzione di apparati industriali e applicazioni automobilistiche nonché per procedure di controllo della qualità e di prevenzione degli incendi.

• Rapporto di 12:1 tra distance di diametro dello spot
• Intervallo di temperature tra -18 e 550 °C (0 - 1022 °F)
• Alta precisione e breve tempo di risposta
• Puntatore laser e display doppio a cristalli liquidi con retroilluminazione
• Tenuta automatica delle lecture sul display e memoria MAX/MIN
• Emissibilità regolabile per misure su un'ampia gamma di materiali

Il modello Amprobe IR-720 / IR-720-EUR è un termometro a raggi infrarossi con rapporto di 20:1 tra distance and diameter dello spot, che offre la precisione e il tempo di risposta migliori tra gli strumenti della sua classe nell'intervaldo di temperature tra -32 e 1050^ (-26 - 1922 °F). Il termometro IR-720 / IR-720-EUR è stato progettato specificamente per impianti di ventilazione, condizionamento dell'aria e riscaldamento (HVAC/R), impianti elettrici, manutenzione di apparati industriali e applicazioni automobilistiche nonché per procedure di controllo della qualità e di prevenzione degli incendi.

Rapporto di 20:1 tra distance di diametro dello spot
- Intervallo di temperature tra -32 e 1050 °C (-26 - 1922 °F)
- Alta precisione e breve tempo di risposta
- Puntatore laser e display doppio a cristalli liquidi con retroilluminazione
- Tenuta automatica delle lecture sul display e memoria MAX/MIN
- Emissività regolabile per misure su un'ampia gamma di materiali

Il modello Amprobe IR-730 / IR-730-EUR è un termometro a raggi infrarossi con rapporto di 20:1 tra distance and diameter dello spot, che offre la precisione e il tempo di risposta migliorari tra gli strumenti della sua classe nell'intervallo di temperature tra -32 e 1250^ (-26 - 2282 °F). Il termometro IR-730 / IR-730-EUR è stato progettato specificamente per impianti di ventilazione, condizionamento dell'aria e riscaldamento (HVAC/R), impianti elettrici, manutenzione di apparati industriali e applicazioni automobilistiche nonché per procedure di controllo della qualità e di prevenzione degli incendi.

Rapporto di 30:1 tra distance di diametro dello spot
- Intervallo di temperature tra -32 e 1250 °C (-26 - 2282 °F)
- Alta precisione e breve tempo di risposta
- Puntatore laser e display doppio a cristalli liquidi con retroilluminazione
- Tenuta automatica delle lecture sul display e memoria MAX/MIN
- Emissibilità regolabile per misure su un'ampia gamma di materiali

PRINCIPIO DI FUNZIONAMENTO DEL TERMOMETRO

I termometri a infrarossi misurano la temperature superficie di un oggetto. L'ottica dello strumento rileva l'energia emessa, riflessa e trasmessa, che viene raccolta e concentrata su un rivelatore. I circuiti elettronici dello strumento convertono il segnale in unalettura di temperatura che viene visualizzata.

USO DEL TERMOMETRO

Misure di temperatura

Il termometro si accende quando si preme il pulsante a grilletto e si spegne se non rileva alcuna attività per 8 secondi.

Per misurare la temperatura di un oggetto, suntare il termometro verso l'oggetto stesso e premere il pulsante a grilletto. Si cui usare il punctatore laser per traguardare più facilmente l'oggetto. Premere e tenere premuto il

pulsante perché il termometro esegue la misura. Quando si rilascia il pulsante, lagettura rimane visualizzata per 8 secondi. Accertarsi di considerare il rapporto distanza-diametro spot e il Campo visivo. Il laser non è correlato ai circuiti di misura; serve solo a traguardare la superficie di cui misurare la temperatura.

Il termometro è dotato di una funzione di spegnimento automatico che interviene dopo 8 secondi di inattività. Per riaccendere il termometro, premere il pulsante.

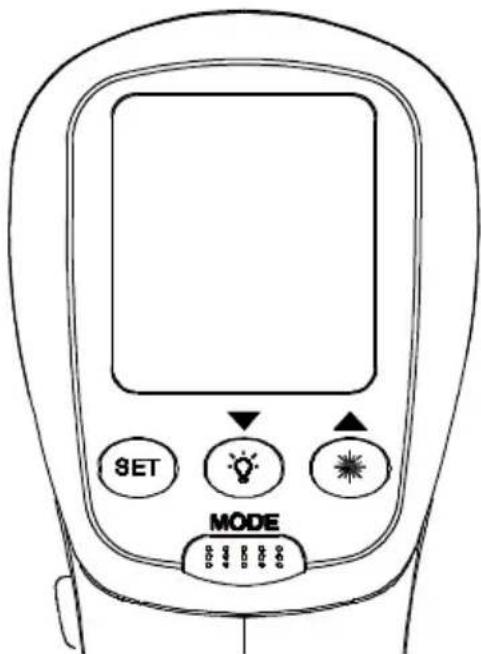

Posizioni del selettore rotativo

Pulsante Descrizione
MODE	Premere il pulsante MODE per selezioniare in sequenza ciclica le opzioni MAX, MIN, DIF e AVG. Quando il termometro va nella modalità di risparmio energetico, premere MODE per riaccenderlo e visualizzare il risultato dell'ultima misura.
SET	Premerlo per andare alla modalità di impostazione dell'emissività, del bloccaggio del pulsante a grilletto e dell'unità di misura °C / °F. Vedere più avanti per i dettagli su queste impostazioni.
/▼	Premere per attivare o disattivare la retroilluminazione. Quando il termometro va nella modalità di impostazione, premere per selezioniare un'opzione (emissività, bloccaggio del pulsante a grilletto, unità di misura °C / °F).
/▲	Premere per accendere o spegnere il laser. Quando il termometro va nella modalità di impostazione, premere ▲ per selezioniare un'opzione (emissività, bloccaggio del pulsante a grilletto, unità di misura °C / °F).

Impostazione dell'emissività

1. Premere il pulsante SET per selezionare l'impostazione dell'emissivita; sul display lampeggia l'icona €
2. Premere per augmentare il valore di 0,01. Premere e tenere premuto un'impostazione veloc. Il valore massimo è 1,00.
3. Premere per diminuire il valore di 0,01. Premere e tenere premuto per un'impostazione velocce. Il valore minimo è 0,01.
4. Premere il pulsante MODE per completing l'impostazione e uscire nella modalità di impostazione dell'emissibilità o premere il pulsante SET per completing l'impostazione e passare all'impostazione del bloccaggio del pulsante a grilletto.

Nota: l'emissivita predefinita è pars a 0,95.

Tabella delle emissibilità superficiali

Superficie di misura Impostazione
METALLI
Alluminio
Ossidata 0,2 - 0,4
Lega A3003
Ossidata 0,3
Rugosa 0,1 - 0,3
Ottone
Brunita 0,3
Ossidata 0,5
Rame
Ossidata 0,4 - 0,8
Morsettiere elettriche 0,6
Haynes
Lega 0,3 - 0,8
Inconel
Ossidata 0,7 - 0,95
Sabbiata 0,3 - 0,6
Elettrolevigata 0,15
Ferro
Ossidata 0,5 - 0,9
Arrugginita 0,5 - 0,7
Ghisa
Ossidata 0,6 - 0,95
Non ossidata 0,2
Fusa 0,2 - 0,3
Ferro battuto
Opaca 0,9
Piombo
Rugosa 0,4
Ossidata	0,2 - 0,6
Molibdeno
Ossidata 0,2 - 0,6
Nichel
Ossidata 0,2 - 0,5
Platino
Nera 0,9
Acciaio
Laminata a freddo 0,7 - 0,9
Lamiere rettificate 0,4 - 0,6
Lamiere levigate	0,1
Zinco
Ossidata 0,1

Superficie di misura	Impostazione
MATERIALI NON METALLICI
Amianto	0,95
Asfalto 0,95
Basalto	0,7
Carbonio
Non ossidata	0,8 – 0,9
Grafite	0,7 – 0,8
Carborundum	0,9
Ceramica	0,95
Argilla	0,95
Calcestruzzo 0,95
Tela	0,95
Vetro
Lastre	0,85
Ghiaia	0,95
Gesso	0,8 – 0,95
Ghiaccio	0,98
Calcare	0,98
Carta (qualsiasi colore) 0,95
Plastica
Opaca	0,95
Terra	0,9 – 0,98
Acqua	0,93
Legno (naturale)	0,9 – 0,95

Bloccaggio del pulsante a grilletto

É possibile bloccare il pulsante per eseguire misure continue. Procedere come segue:

1. Premere il pulsante SET per selezionare l'impostazione di bloccaggio del pulsante; sul display lampeggia I'icona

2. Premere o per selezionare ON (pulsante bloccato) o OFF (pulsante sbloccato).

3. Premere il pulsante MODE per completing l'impostazione e uscire nella modalità di impostazione di bloccaggio del pulsante o premere il pulsante SET per completing l'impostazione e passare all'impostazione dell'unità di misura della temperatura, ^ C o ^ F .

Impostazione dell'unità di misura della temperatura, ^ C o ^ F

1. Premere il pulsante SET per selezionare l'impostazione dell'unità di misura della temperatura; sul display lampeggia l'icona ^ C o F.

2. Premere ▲ o per selezionare °C o °F.

3. Premere il pulsante MODE per completing l'impostazione e uscire alla modalità di impostazione dell'unità di misura della temperatura.

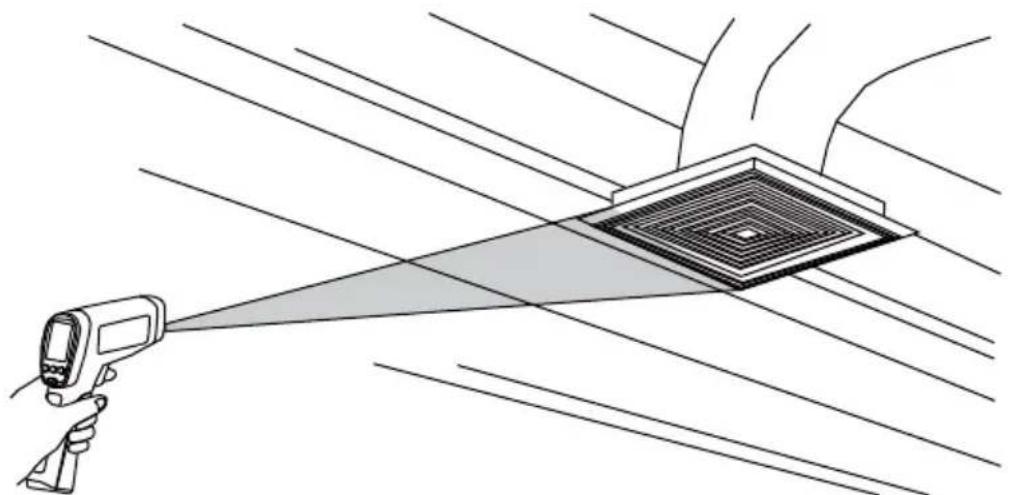

Individuzione di un punto ad alta o bassa temperatura

Per individuare un punto ad alta o bassa temperatura, orientare il termometro verso un punto esterno all'area di misura, quindi muovero lentamente in verticale il fascio laser di puntamento fino a individuare il punto desiderato.

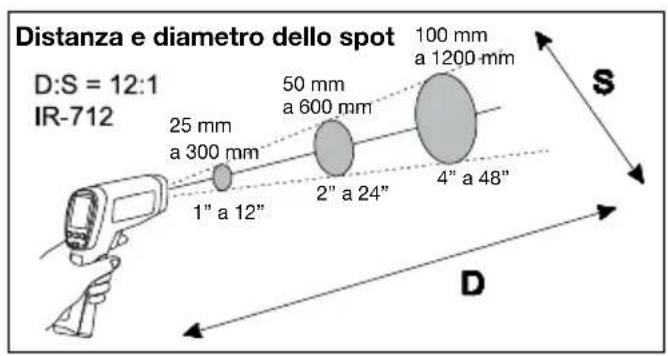

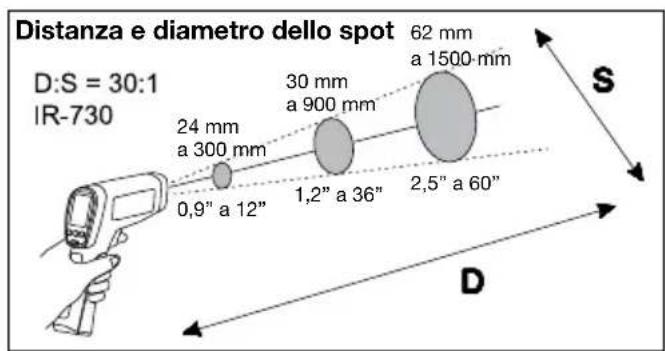

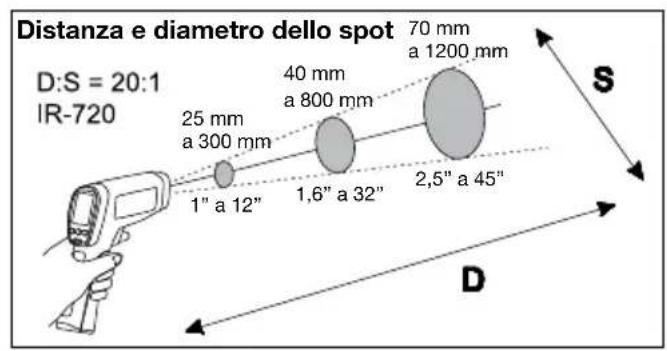

Rapporto distanza-diametro spot

All'augmente della distance (D) alla superficie di cui si vuole misurare la temperatura, il diametro dello spot (S) misurato augmenta; tale diametro corrisponde al 90% dell'energia racchiusa.

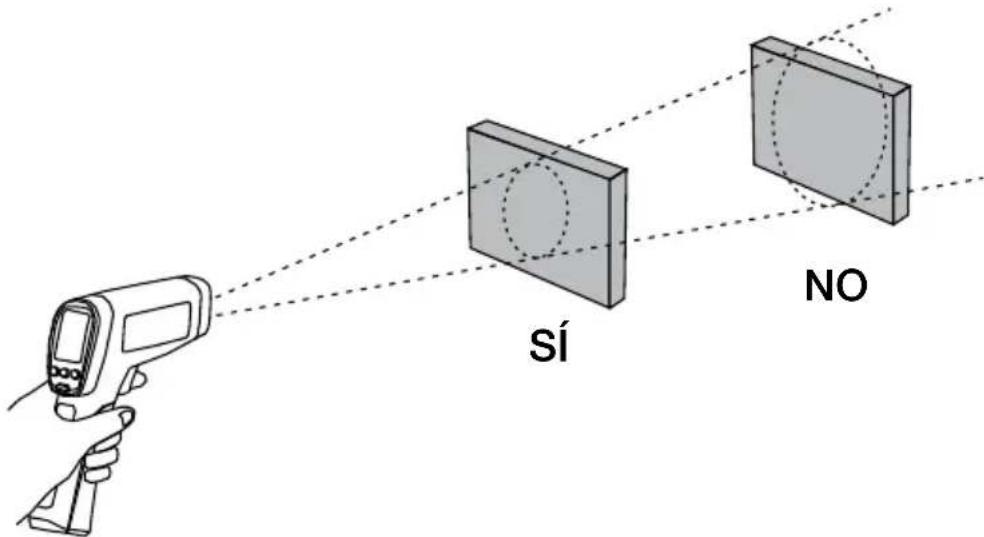

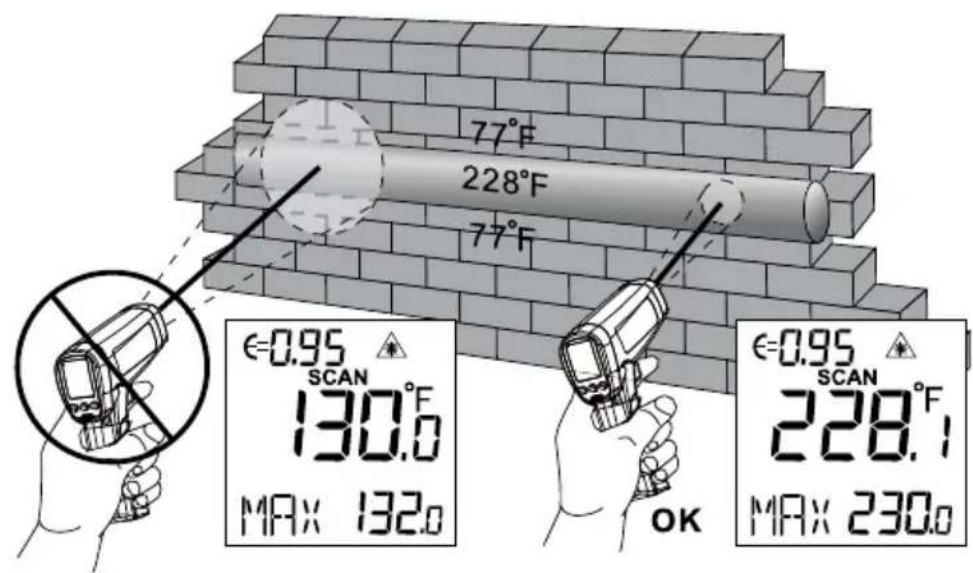

Campo visivo

Accertarsi che l'oggetto su cui eseguire la misura sia più grande del diametro dello spot; quanto più piccolo è il punto di misura, tanto più vicini occorre essere.

Emissivita

L'emissibilità descive le caratteristiche di emissione dell'energia dei materiali. L'emissibilità della maggior parte dei materiali organici e delle superfici verniciate o ossidate è pari a circa 0,95. Se possibile, per compensare l'imprecisione delle lecture che può derivare alla misura della temperatura di superfici metalliche lucide, coprire la superficie con nastro per mascheratura o vernice nera opaca (< 150 °C/302°F) e usare l'impostazione di alta emissibilità. Attendere che il nastro o la vernice raggiungano la stessa temperatura della superficie sottostante. Misurare la temperatura del nastro o della superficie verniciata.

Se non si può usare né vernice né nastro, si potrebbe migliorare la precisione delle misure ricorrendo al selettore di emissibilità,anche se può essere difficile acquire una misura a infrarossi di buona precisione quando la superficie è lucida o metallica.

Il termometro permette di regolare l'emissività in base al tipo di superficie su cui eseguire la misura. Vedere la tabella delle emissibilità superficiali. Tenere presente che questa si riferisce a casi tipici; a seconda del caso specifico e dei materiali, le impostazioni potrebbero essere diverse.

Promemoria

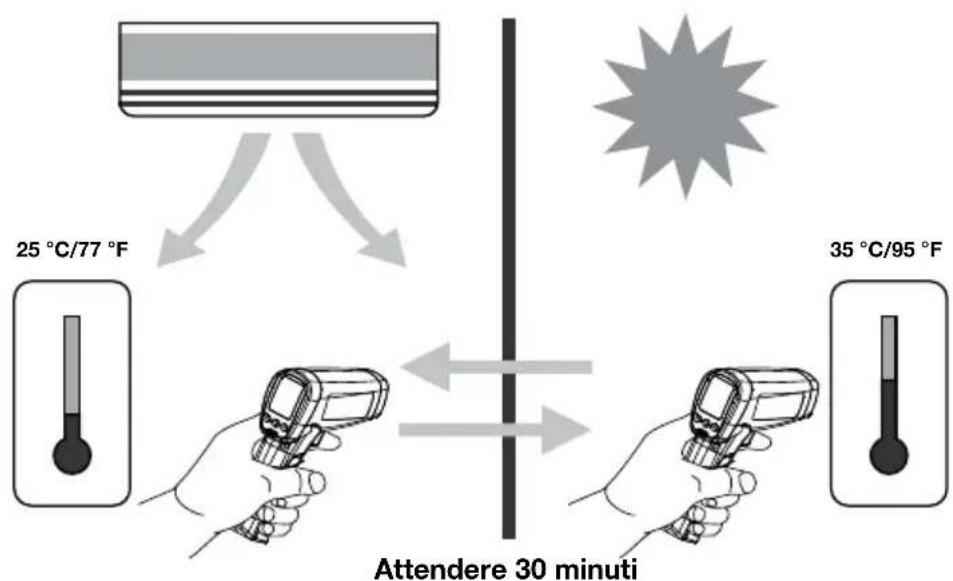

1. Eventuali variazioni della temperatura ambiente nelle aree circostanti possono causare misure imprecise; prima di usare lo strumento, attendere che si adatti alla variazione di temperatura. La precisione dichiarata è valida 30 minuti dopo che lo strumento rileva una variazione della temperatura ambiente.

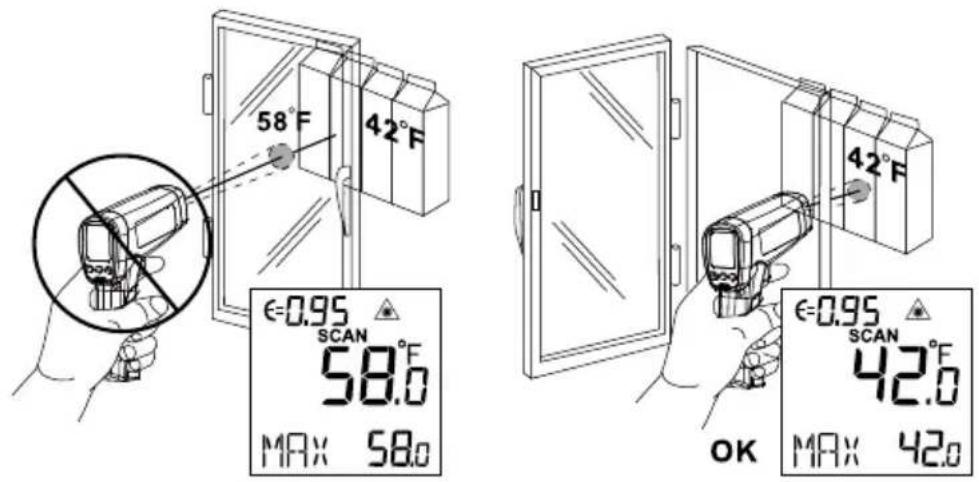

1. Lo strumento non è in grado di misurare attraverso superfici trasparenti, come il vetro. In tal caso, misura la temperature superficie dell'oggetto trasparente (in quello esempio, il vetro).

1. Vedere la tabella delle emissibilità superficiali per quanto riguarda l'uso dello strumento per la misura della temperatura di superfici lucide o di metallo levigato (acciaio inossidabile, alluminio ecc.).
2. La presenza di vapore, polvere, fumo ecc. può ostruire l'ottica dello strumento, comprometterndo la precisione delle misure.

MISURE TIPICHE

Questa sezione descrive varie misure eseguite spesso dai tecnici.

Promemoria

• Si può attivare o disattivare la retroilluminazione e il laser agli volta che si eseguono misure con il termometro.
• Un'emissività "relativamente alta" normalmente significa un'impostazione pari a circa 0,95.
• Un'emissività "relativamente Bassa" normalmente significa un'impostazione pari a circa 0,30.
• Se non è possibile identificare l'emissibilità dell'oggetto di cui misurare la temperatura, si può coprir la superficie (temperatura >150^ ) con nastro isolante nero (emissibilità pari a circa 0,95). Attenderere che il nastro raggiunga la stessa temperatura dell'oggetto ricoperto, quando misurare e annotare la temperatura del nastro.

Puntare il termometro sull'oggetti di cui misurare la temperatura superficiale e impostare l'emissività affinché la temperatura dell'oggetti corrisponda a quella del nastro. A quello punto l'emissività impostata sul termometro è prossima a quella dell'oggetti e si può iniziare la misura.

Misure su contattori (avviatori)

1. Premere SET per selezionare l'emissivita. Premere / per selezionare un'emissivita relativamente Bassa per contatti lucidi o un livello medio di 0,7 per contatti scuriti.
2. Premere MODE per selezionare MAX.
3. Eseguire la misura sul lato di fase e di carico di un polo senza rilasciare il pulsante a grilletto.
4. Una differenza di temperatura tra i lati di fase e di carico di un polo indica una resistenza maggiore a uno dei punti e il contattore potrebbe essere sul punto di guastarsi.

Misure su relè racchiusi

1. Premere SET e quando premere / per impostare l'emissività su un valore relativamente basso per connettori non isolati o relativamente alto per relè in involucri di plastica o di bachelite oppure per connettori isolati.
2. Premere MODE per selezionare MAX.
3. Iniziare l'analisi.
4. Misurare la temperatura dell'involucro del relè, cercando punti ad alta temperatura.
5. Misurare la temperatura delle connessioni sui terminali del relle, cercando puncti ad alta temperatura.

Misure su fusibili e connessioni di bus

1. Premere SET e quando premere / per impostare l'emissività su un valore relativamente alto per un corpo fusibile coperto da carta o connessioni isolate.
2. Premere MODE per selezionare MAX.
3. Analizzare la lunghezza del fusibile coperta alla carta.
4. Senza rilasciare il pulsante a grilletto, analizzare ciascun fusibile. Differenze di temperatura tra i fusibili possonoindicare sbilanciamenti di tensione o corrente.
5. Premere SET e quando premere / per impostare l'emissività su un valore relativamente basso per cappucci e fusibili metallici e per connessioni di bus isolate.
6. Premere MODE per selezionare MAX.
7. Analizzare il cappuccio terminale di ciascun fusibile.

Note: temperatura diverse o una temperatura elevata indicano una connessione allentata o corrosa nel morsetto elastico del fusibile.

Analisi di pareti per individuare perdite di aria o difetti di coibentazione

1. Spagnere l'impiano di riscaldamento, di condizionamento dell'aria e la soffiante.
2. Premere SET per selezionare l'emissibilità. Premere ▲/per selezionare un'emissibilità relativamente alta per superfici verniciate o superfici di finestre.
3. Premere MODE per selezionare MIN quando il lato opposto della parete è a temperatura inferiore o MAX quando il lato opposto della parete è a temperatura superiore.
4. Misurare la temperatura della superficie della parete di una partizione interna.
5. Non rilasciare il pulsante a grilletto. Annotare esta temperatura come valore di riferimento per una parete isolata "perfettamente".
6. Sostare di fronte alla parete da analizzare, a 1,5 metri di distance per ottenere un diametro dello spot di 6 cm sulla parete (D:S=30:1). Vedere ancche la sezione "Campo visivo" per il rapporto distance-diametro dello spot di D:S=12:1 e D:S=20:1.
7. Analizzare file orizzontali di parete alla parte superiore a quella inferiore o file orizzontali del soffitto da una parete all'altra, per rilevare le deviazioni maggiori alla temperatura di riferimento allo scopo di individuare i problemi. Questa operazione completa la prova di coibentazione.

Avviare la soffiante (senza insertire l'impiano di riscaldamento né quello di condizionamento dell'aria) e rieseguire l'analisi. Se i risultati con la soffiante in funzione sono diversi dai risultati con la soffiante ferma, potrebbero essere perdite d'aria nelle pareti coibentate, causate da perdite nei condotti che creano pressioni differentziali negli spazi coibentati.

Misure su cuscinetti

Avverenza

Per prevenire infortuni quando si eseguono misure su cuscinetti:

1. non indossare indumenti larghi, gioielli o qualsiasi altro oggett to nto al collo quando si lavora presso componenti mobili come motori, cinghie, soffianti e ventole;
2. accertarsi che il sezonatore sia a portata di mano, non ostacolato e funzionante correttamente;
3. non lavorare da soli.

Note: si ottengono risultati migliori confrontando due motori simili funzionanti con carichi simili.

1. Premere SET e quindi premere / per selezionare un'emissività relativamente alta.
2. Premere MODE per selezionare MAX.
3. Avviare il motore e attendere che si porti alla temperatura corrispondente al funzionamento a regime.
4. Arrestare il motore se possibile.
5. Misurare le temperature dei due cuscinetti del motore.
6. Confrontare le temperature dei due cuscinetti del motore. Temperature diverse o una temperatura elevata possonoindicare un problema di lubrificazione o di altri tipo,causato da attrito eccessivo.
7. Ripetere la sequenza per i cuscinetti della soffiante.

Misure su cinghie e pulegge

1. Premere SET e quindi premere / per selezionare un'emissivita relativamente alta.
2. Premere MODE per selezionare MAX.
3. Avviare il motore e attendere che raggiunga la temperatura di esercizio dello stato stazionario.
4. Puntare il termometro sulla superficie di cui misurare la temperatura.
5. Iniziare a registrarre le temperature.

6. Muovere lentamente il termometro verso l'alto, verso la seconda puleggia.

7. Se la cinghia slitta, la temperatura della puleggia sare alla causa dell'attrito.

8. Se la cinghia slitta, la sua temperatura rimane alta tra le pulegge.
9. Se la cinghia non slitta, la temperatura si riduce tra le pulegge.
10. Se le superfici delle puleggge non sono perfettamente a "V", significa che la cinghia slitta e continuera a funzionare ad alte temperatura finché non si sostituisce la pulegia.
11. Le pulegge devono essere allineate (compresi "passo e imbardata") affinché la cinghia e le pulegge funzionino a temperature appropriate. Per verificare gli allineamenti si può usare un righello o una corda tesa.
12. La puleggia del motore deve funzionare a temperatura coerente con quella delle pulegge della soffiante.
13. Se la puleggia del motore è a temperatura superiore in corrispondenza dell'albero del motore rispetto alla circonferenza esterna, probabilitmente la cinghia non slitta.
14. Se la puleggia del motore è a temperatura superiore in corrispondenza della circonferenza esterna rispetto all'albero del motore, probabilmente la cinghia slitta e le pulegghe potrebbero essere disallinate.

Controllo dell'esistenza di ostruzioni nell'evaporatore o nel condensatore

1. Rimuovere i pannelli per accedere ai gomiti di ritorno o ai tratti a U della serpentina.
2. Premere SET e quando premere / per selezionare un'emissività relativamente alta per il tubo di rame.
3. Avviare l'impianto di refrigerazione.
4. Puntare il termometro verso i gomiti/tratti a U della serpentina.
5. Iniziare a registrarle temperature.

6. Misurare la temperatura di ciascun gomito di ritorno/tratto a U.

7. Tutti i gomiti di ritorno/tratti a U dell'evaporatore devono essere a temperatura uguale o leggermente magiore della temperatura di saturazione dell'evaporatore, rilevata dal diagramma pressione-temperatura.

8. Tutti i gomiti di ritorno/tratti a U del condensatore devono essere a temperatura uguali o leggermente minore della temperature di saturazione del condensatore.
9. Se un gruppo di gomiti di ritorno/tratti a U non rientra negli intervalli di temperature previste, un tubo o dispositivo distributore è intasato, in tutto o in parte.

DATI TECHNICI

Caratteristica IR-7	12 / IR-712-EUR IR-720 / IR-720	0-EUR IR-730 / IR-730-EUR
Portata di temperatura	Da -18 a 550°C (0 - 1022°F)	Da -32 a 1050°C (-26 - 1922°F)	Da -32 a 1250°C (-26 - 2282°F)
Precisione a temperature ambientecompressa tra 21 °C e 25 °C (70 - 77°F)	±1,8% o ±1,8°C (±4°F), il valore maggiore dei due.(Tipico)	>0 a 1250°C (>32 a 2282°F): ±1,8% o ±1,8°C (±4°F), il valore maggiore dei due (Tipico); da -32 a 0°C (-26 - 32°F): ±1,8%+1°C (2°F) o ±2,8°C (±6°F), il valore maggiore dei due. (Tipico)
Ripetibilità ±0,5% dellalettura o ±0,5°C (±1°F), il valore maggiore dei due. (Tipico)
Risoluzione del display	1 °C o 0,1°F
Risposta specttrale Da 8 μm	m a 14 μm
Alzo laser Laser a punto	singolo
Potenza laser Uscita > 1	mW Classe 2, lunghezza d'onda da 630 a 670 nm
Tempo di risposta (95%)	250 ms
Rapporto distanza-diametro spot (D:S)	12:1 20:1 30:1
Diametro minimo spot 25	mm	25 mm	24 mm
Emissibilità	Regolabile in modalità digitale da 0,10 a 1,00 con incrementi di 0,01.L'emissibilità predefinita è pari a 0,95.
Temperatura ambientedi funzionamento	Da 0 a 50°C (32 - 120°F)
Umilità relativa	Da 0% a 75% alla condensazione
Temperatura diimmagazzinaggio	Da -20 a 65°C (-4 - 150°F) (pila non installata)
Visualizzazionetemperatura	°C o°F selezionabile
Tenuta dati sul display	8 sec
Visualizzazionetemperature MAX/MIN	✓	✓	✓
Visualizzazionetemperature DIF/AVG	✓	✓	✓
Doppio display acristalli liquidi	✓	✓	✓
Retroilluminazionedisplay	✓	✓	✓
Indicazione pila quasi scarica	✓	✓	✓
Treppiede	✓	✓	✓
Alimentazione	Pila alcalina 6F22 da 9 V o equivalente
Durata della pila	10 ore con il laser e la retroilluminazione attenuati30 ore con il laser e la retroilluminazione disattivati
Dimensioni (A x L x P)	Circa 169 x 138 x 53 mm
Peso	Circa 290 g con la pila installata

MANUTENZIONE

Pulizia della lente - Ripulire la lente delle particelle non attaccate using aria compressa pulita. Eliminare le particelle rimaste passando delicatamente sulla lente un pennello con setole di cammello. Passare con cautela sulla superficie un tamponcino di cotone inumidito con acqua o alcol disinfettante.

NOTA: NON utilizzato solventi per pulire la lente di plastica.

Pulizia dell'involucro - Usare una spugna o un panno morbido inumiditi con acqua e sapone.

RICERCA GUASTI

Segnalazione Problema	Intervento
OL	La temperature dell'oggetto è magiore della portata dello strumento	Scegliere un oggetto che rientri nelle specifiche
-OL	La temperature dell'oggetto è minore della portata dello strumento	Scegliere un oggetto che rientri nelle specifiche
Indicazione di bassa carica della pila	Pila quasi scarica	Controllare la pila e/o sostituirla
Display vuoto	La pila potrebbe essere completenesscara	Controllare la pila e/o sostituirla
Il laser non funziona	1. Pila quasi scarica o esausta2. Temperatura ambiente magiore di 40 °C (104 °F)	1. Sostituire la pila.2. Usare lo strumento in un ambiente atemperatura inferiore

SOSTITUZIONE DELLA PILA

Per installare o sostituire la pila da 9 V, procedere come segue:

1. Premere il pulsante e tirare l'impugnatura verso il basso per esporre lo scomparto della pila.
2. Inserire la pila, osservando la giusta polarità.
3. Riposizionare il coperchio della pila.

Alimentazione: pila alcalina 6F22 da 9 V o equivalente.

IR-712

IR-712-EUR

Termómetro IR 12:1

IR-720

IR-720-EUR

Termómetro IR 20:1

IR-730

IR-730-EUR

Termómetro IR 30:1

Manual de uso
