MODE D'EMPLOI Platinum 3 Luvion

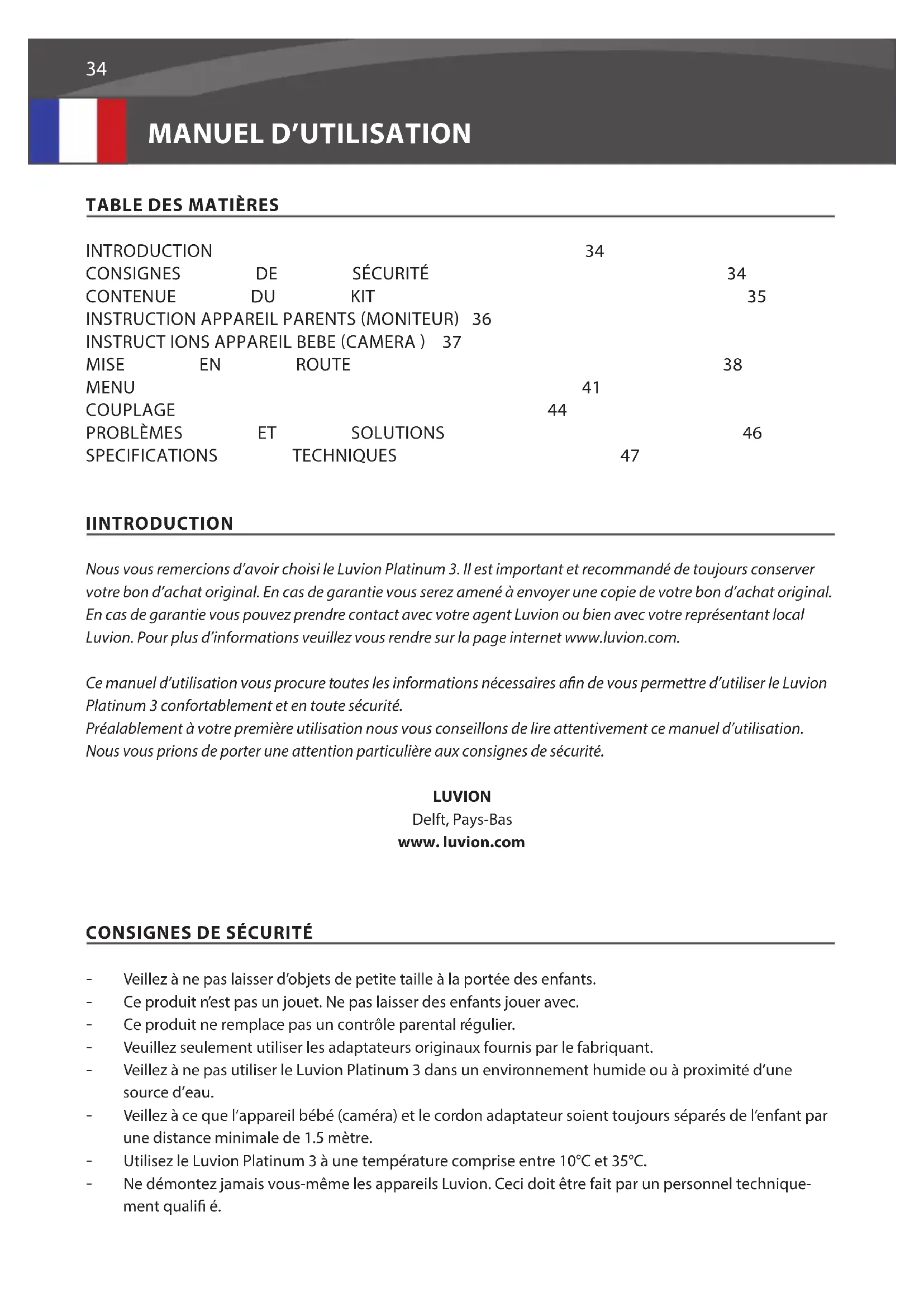

SPECIFICATIONS TECHNIQUES 47 IINTRODUCTION Nous vous remercions d’avoir choisi le Luvion Platinum 3. Il est important et recommandé de toujours conserver votre bon d’achat original. En cas de garantie vous serez amené à envoyer une copie de votre bon d’achat original. En cas de garantie vous pouvez prendre contact avec votre agent Luvion ou bien avec votre représentant local Luvion. Pour plus d’informations veuillez vous rendre sur la page internet www.luvion.com. Ce manuel d’utilisation vous procure toutes les informations nécessaires a n de vous permettre d’utiliser le Luvion Platinum 3 confortablement et en toute sécurité. Préalablement à votre première utilisation nous vous conseillons de lire attentivement ce manuel d’utilisation. Nous vous prions de porter une attention particulière aux consignes de sécurité. LUVION Delft, Pays-Bas www. luvion.com

CONSIGNES DE SÉCURITÉ

- Veillez à ne pas laisser d’objets de petite taille à la portée des enfants. - Ce produit n’est pas un jouet. Ne pas laisser des enfants jouer avec. - Ce produit ne remplace pas un contrôle parental régulier. - Veuillez seulement utiliser les adaptateurs originaux fournis par le fabriquant. - Veillez à ne pas utiliser le Luvion Platinum 3 dans un environnement humide ou à proximité d’une source d’eau. - Veillez à ce que l’appareil bébé (caméra) et le cordon adaptateur soient toujours séparés de l’enfant par une distance minimale de 1.5 mètre. - Utilisez le Luvion Platinum 3 à une température comprise entre 10°C et 35°C. - Ne démontez jamais vous-même les appareils Luvion. Ceci doit être fait par un personnel technique- ment quali é.35 LUVION

Batteries: - Lors de votre première utilisation veillez à ce que le Luvion Platinum 3 soit complètement chargé. Ceci garantit une durée de vie optimale des piles.

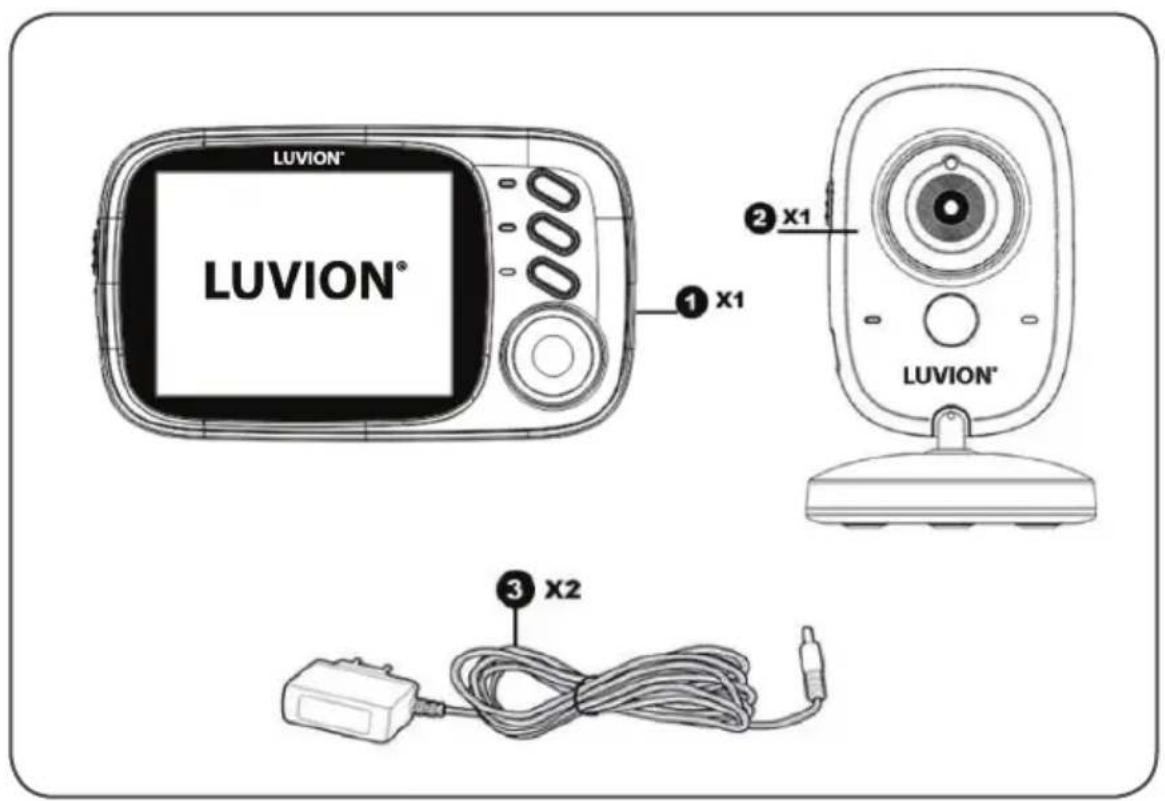

Le Luvion Platinum 3 contient les pièces suivantes :

1. 1 x appareil parents (moniteur)

2. 1 x appareil bé bé (camé ra)

3. 1 x adaptateur secteur pour l’appareil parents

1 x adaptateur secteur pour l’appareil bé bé

4. 1 x manuel d’utilisation

Véri ez si votre kit contient toutes les pièces mentionnées ci-dessus.36 INSTRUCTION APPAREIL PARENTS (MONITEUR)

1. Bouton On/O - allume ou éteint l’appareil parents

2. Connecteur d’alimentation - branchez l’adaptateur secteur USB sur une prise et/ou chargez l’appareil

4. Microphone - Les sons détectés par le microphone sont transmis à l’appareil bébé (caméra) lorsque le

bouton Talk est enfoncé

5. Voyant LED d’alimentation / Voyant LED de charge - indique si l’appareil parents est allumé / indique

que l’appareil est en cours de chargement

6. Voyant LED de connexion - indique s’il y a une connexion avec la camera

7. Bouton VOX - appuyez sur ce bouton pour passer en mode VOX ou quitter le mode VOX

9. Bouton Talk - appuyez sur ce bouton pour parler à votre enfant par l’intermédiaire de l’appareil bébé

10. Haut-parleur - transmet le son que reç oit l’appareil bé be

11. Bouton de diminution de la luminosité - appuyez sur ce bouton pour diminuer la luminosité du

12. Bouton d’augmentation de la luminosité - appuyez sur ce bouton pour augmenter la luminosité du

13. Bouton d’augmentation du volume - appuyez sur ce bouton pour augmenter le volume du moniteur

14. Bouton de diminution du volume - appuyez sur ce bouton pour diminuer le volume du moniteur37

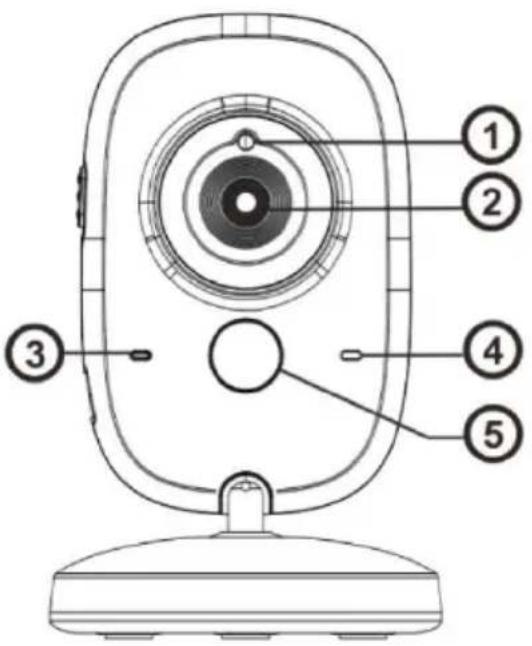

1. Capteur de lumiè re - Corrige l’image lorsque la lumiè re de l’environnement change.

2. Lentille de la camé ra - Détecte l’environnement visuel et l’envoie à l’appareil parents.

3. Indicateur LED d’alimentation - indique si l’appareil parents est allumé

4. Microphone - Détecte le son et l’envoie à l’appareil parents

5. LED IR - Permet une visibilité nocturne jusqu’à 5 mè tres. Les lumiè res LED sont activé es

automatiquement dans un environnement sombre.

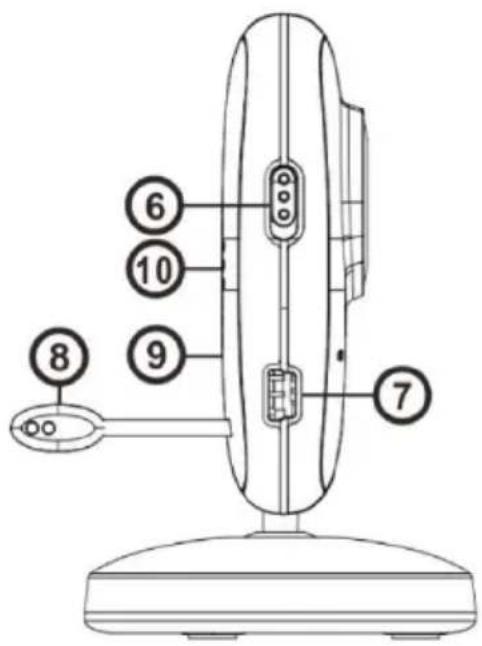

6. Bouton On/O - utilisez ce bouton pour allumer ou éteindre l’appareil bébé.

7. Connecteur d’alimentation - entrée de l’adaptateur secteur Luvion

8. Capteur de tempé rature - la tempé rature mesuré e est retransmise sur l’é cran de l’appareil parents.

9. Bouton couplage - établit une nouvelle connexion entre l’appareil bébé et l’appareil parents lors du

couplage. Le couplage doit aussi être utilisé lorsqu’une caméra supplémentaire est installée ou quand le moniteur ne reconnait pas l’appareil bébé. Consultez la page 44 pour plus d’information sur le procédé de couplage.

10. Haut-parleur - permet de parler à votre enfant à distance.38

1. Dé ballez dé licatement l’appareil parents (moniteur).

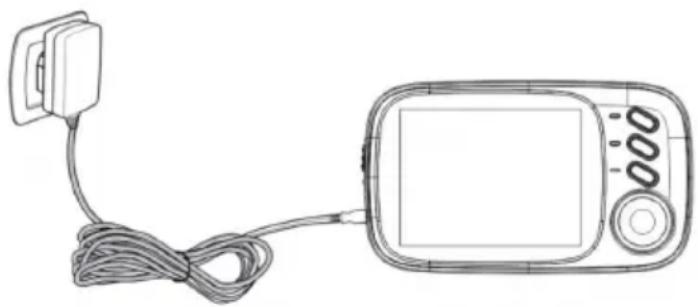

2. Connectez le moniteur à l’adaptateur secteur fourni a n de charger l’appareil parents. Si vous le

connectez correctement, une lumiè re LED bleu apparaitra sur l’adaptateur. Chargez complè tement l’appareil parents lors de votre premiè re utilisation. REMARQUE: CHARGEZ L’APPAREIL PARENTS COMPLÈTEMENT AVANT LA PREMIÈRE UTILISATION.

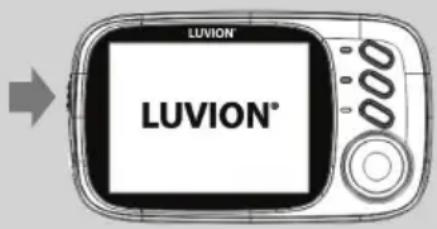

3. Utiliser le bouton On / Off pour allumer l’appareil bé bé . Le logo Luvion s’affi che alors sur l’écran.

APPAREIL BÉ BÉ (CAMÉ RA) Dé terminez d’abord où et comment vous voulez positionner l’appareil bé bé avant de l’installer. Tenez en compte de la longueur du l de l’adaptateur et l’emplacement de la prise é lectrique disponible a n de pouvoir alimenter l’appareil bébé (camé ra).

1. Dé ballez dé licatement l’appareil bé bé (camé ra).

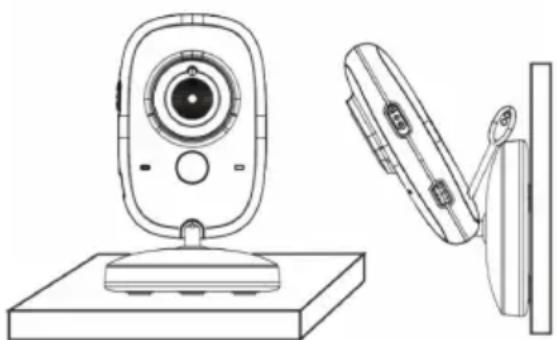

2. Placez ou xez l’appareil bé bé à l’endroit choisi. Vous pouvez placer l’appareil bé bé sur une table ou une

armoire, ou bien xer l’appareil bé bé au mur ou au plafond par l’intermé diaire du cadre de montage et du set de xation (vis et chevilles).39 LUVION

Premium Baby products ATTENTION: Veillez à ê tre certain, avant de placer l’appareil bé bé de faç on permanente, que la connexion sans l est su sante entre l’appareil bé bé et l’appareil parents. Contrô lez ceci pour chaque appareil avant de les placer aux endroits dé siré s. ATTENTION: Essayez d’é viter des murs é pais ou des objets qui pourraient interfé rer au bon fonctionnement des appareils et bloquer la connexion. Pour une bonne sensibilité au son et à l’image, il est pré fé rable de conserver une distance de 1,5 m - 3 m entre l’enfant et la camé ra.

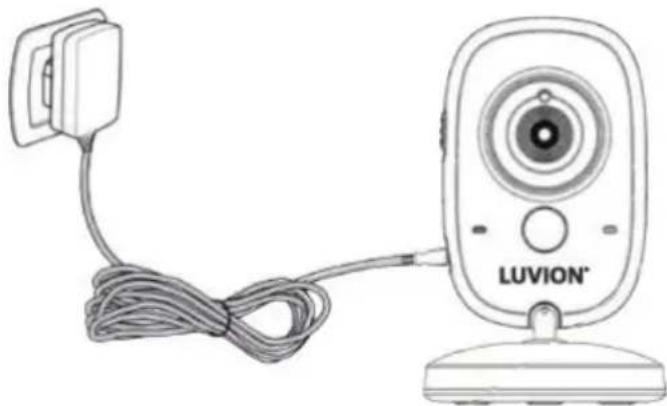

3. Connectez l’adaptateur à l’entré e adaptateur secteur de l’appareil bé bé .

4. Appuyez sur le bouton On/Off . La lumiè re LED verte apparait lorsque l’appareil bé bé est allumé .

L’appareil parents (moniteur) retransmettra l’image de l’appareil bé bé si les deux appareils sont allumé s et à une distance suffi sante pour ê tre connecté s. Le message d’avertissement « hors de porté e » apparait sur l’é cran lorsque l’appareil parents ne reç oit pas de signal et est hors de porté e, si l’appareil bé bé est é teint ou si les appareils ne se reconnaissent pas. Connectez l’adaptateur à l’entré e adaptateur secteur de l’appareil bé bé . Connectez l’adaptateur à l’entré e adaptateur secteur de l’appareil bé bé .40

UTILISATION DU SYSTÈME

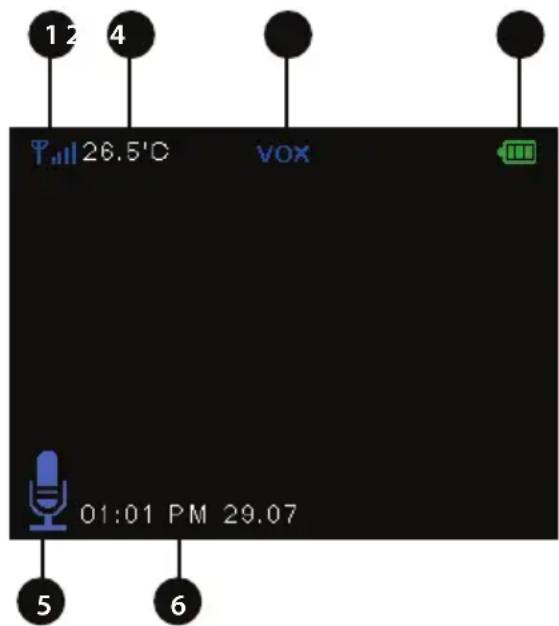

L’image de la camé ra s’affi che sur l’é cran du moniteur que lorsque les deux appareils sont allumé s. Les icô nes sur l’é cran vous sont expliqué es ci-dessous.

1. Le signal indicateur

Le signal indicateur indique l’intensité du signal reç u que l’appareil bé bé é met. Un ou plusieurs tirets signi ent que le signal est faible, alors que 4 tirets signi ent que le signal est puissant (voir le tableau).

2. Indicateur de tempé rature Cette icô ne

indique la tempé rature mesuré e par l’appareil bé bé .

3. Indicateur VOX Apparait lorsque le

4. Indicateur de niveau de batterie

Cette icô ne montre le niveau de la batterie.

5. Indicateur « Talk » Apparait quand vous

appuyez sur le bouton « TALK ». Vous pouvez alors parler à votre enfant par l’intermé diaire du microphone

6. Indicateur date et heure Affi che la date et l’heure actuelles (HH:MM AM/PM JJ/MM)

Lorsque l’appareil bé bé est placé trop loin de l’appareil parents, le message « connexion » apparait sur l’é cran de l’appareil parents et l’image commence à vaciller. Lorsque l’appareil parents n’a plus aucune connexion avec l’appareil bé bé , l’é cran du moniteur devient noir et affi che le message « connexion ». REMARQUE: Si rapprocher l’appareil bébé et l’appareil parents n’est pas su sant, vé ri ez si la camé ra est allumé e et essayez à nouveau le couplage, voir «Couplage ».

Puissance du signal Indicateur Avertissement Parfait Aucun Bien Aucun Assez bien Aucun Faible Pas de connexion Pas de signal Pas de connexion41 LUVION

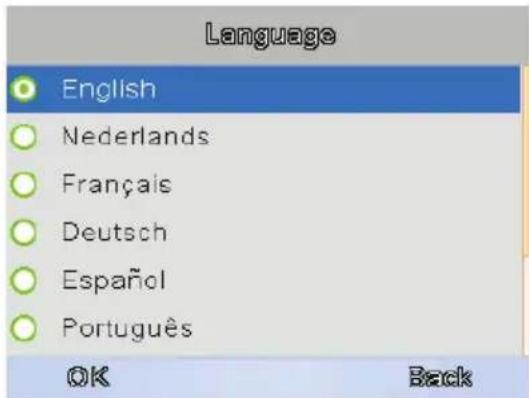

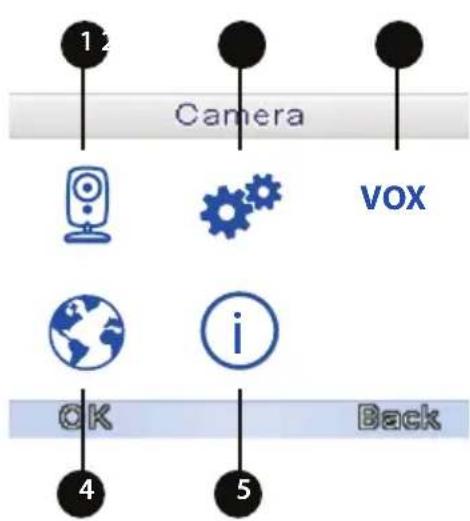

Premium Baby products MENU Ouvrir le menu du Luvion Platinum 3 a n de changer les paramè tres. > Touchez le bouton OK / Menu sur l’appareil parents (moniteur) pour accé der au menu. > Utilisez les boutons + et - pour sélectionner un sous-menu > Appuyez sur le bouton OK pour con rmer une sé lection, délimitée par un cadre, et ouvrir un sous-menu. 1. Couplage Utilisez ce sous-menu pour coupler l’appareil bébé (caméra) à l’appareil parents (moniteur).2. Réglages Utilisez ce sous-menu pour régler la date et l’heure, les paramètres de température, d’anti-scintil-lement et le rétro-éclairage de l’ écran.3. VOX Utilisez ce sous-menu pour (dés)activer le mode VOX et régler la sensibilité du mode VOX.4. Langues Utilisez ce sous-menu pour dé nir la langue.5. Information système Utilisez ce sous-menu pour affi cher le logiciel installé. MENU > CAMÉRAL’appareil parent (moniteur) et l’appareil bébé (caméra) sont couplé en ’usine. Vous n’avez pas besoin de répéter cette procédure à moins que la connexion soit perdue. > Appuyez sur le bouton OK / Menu pour entrer dans le menu principal. > Sélectionnez l’icône Caméra et appuyez sur OK pour con rmer la sélection et ouvrir le menu Caméra. > Appuyez à nouveau sur OK pour commencer la procédure de couplage. > Un message apparaît, vous demandant si vous voulez réenregister la caméra. Sélectionnez “OUI” et appuyez sur le bouton OK pour con rmer. > Vous avez 10 secondes pour appuyer brièvement sur le bouton couplage de la caméra. > Si le couplage est réussi, le message « Enregistrement Réussi ! » sera affi ché.

MENU > PARAMÈTRES Vous pouvez utiliser le menu Paramètres pour régler l’heure et la date, changer l’unité de température ou bien régler la luminosité du rétroéclairage et l’intervalle de temps du rétroéclairage. > Sélectionnez l’icône Paramètres dans le menu principal > Appuyez sur OK pour con rmer votre sélection. > Déplacez le bouton central pour choisir le sous- menu souhaité. > Appuyez sur le bouton OK pour con rmer votre sélection.

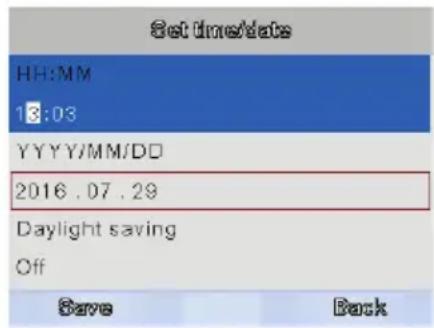

MENU > PARAMÈTRES> HEURE ET DATE

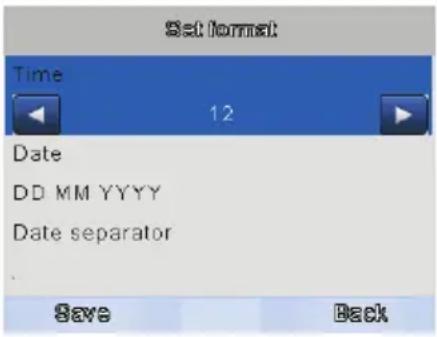

Vous pouvez utiliser le menu Heure et date pour régler la date et l’heure ou pour changer le format de la date et de l’heure. > Appuyez sur la partie droite du bouton central pour eff ectuer une sélection. > Utilisez la partie haut et bas du bouton central pour changer la sélection. > Appuyez sur le bouton OK pour con rmer ou sur le bouton Retour pour revenir au menu précédent.

Dans ce menu vous pouvez dé nir l’unité de mesure de température en Celsius ou en Fahrenheit. > Appuyez sur la partie haut ou bas du bouton central pour sélectionner l’unité de mesure de température souhaitée. > Appuyez sur le bouton OK pour con rmer, ou appuyez sur le bouton Retour pour revenir au menu précédent.

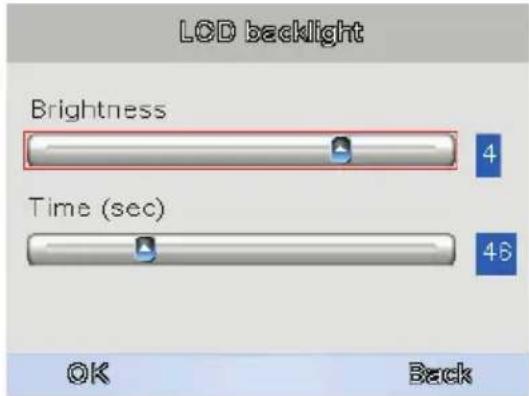

RETROECLAIRAGE LCD Dans ce menu vous pouvez modi er la luminosité du rétroéclairage LCD, ainsi que l’intervalle de temps de43 LUVION

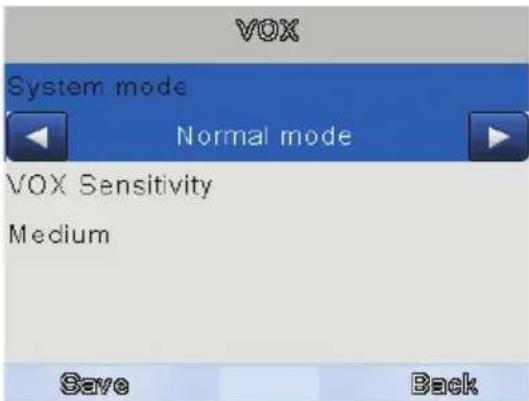

Premium Baby products MENU > VOX Dans ce menu vous pouvez activer ou désactiver le mode VOX et régler sa sensibilité. Le mode VOX met en veille l’écran d’affi chage après un certain temps et désactive le son a n d’économiser la batterie. Lorsque la sensibilité VOX est plus élevée, les sons plus faibles seront détectés. > Sélectionnez l’icône VOX dans le menu principal. > Appuyez sur OK pour con rmer votre sélection. > Appuyez sur la droite du bouton central pour choisir entre le mode et la sensibilité VOX. > Appuyez sur la partie haut ou bas du bouton central pour changer les paramètres. l’appareil bébé. Lorsque l’image de la vidéo est trop sombre, essayez d’augmenter la luminosité. La luminosité minimale est 1, la luminosité maximale est 5. L’intervalle de temps de rétro-éclairage minimum est de 20 secondes, l’intervalle de temps de rétro- éclairage maximal est de 120 secondes. > Appuyez sur la partie haut ou bas du bouton central pour sélectionner ce que vous souhaitez changer. > Appuyez sur la partie gauche ou droite du bouton central pour changer soit la luminosité soit l’intervalle de temps du rétroéclairage LCD. > Appuyez sur le bouton OK pour con rmer ou sur le bouton Retour pour revenir au menu précédent. MENU > LANGUE Vous pouvez utiliser le menu Langue pour choisir votre langue de préférence. > Sélectionnez l’icône Langue dans le menu principal. > Appuyez sur OK pour con rmer votre sélection. > Appuyez sur la partie haut ou bas du bouton central pour sélectionner votre langue préférée. > Appuyez sur le bouton OK pour con rmer votre sélection ou utilisez le bouton Retour pour revenir au menu précédent.44 COUPLAGE Utilisez le couplage pour connecter l’appareil bé bé (camé ra) avec l’appareil parents (moniteur). Faites glisser vers le haut le bouton de mise sous tension pour allumer l’appareil bé bé (camé ra) Faites glisser vers le haut le bouton de mise sous tension pour allumer le moniteur. Appuyez sur le bouton OK pour ouvrir le menu principal. Sélectionnez l’icône Caméra. Appuyez sur le bouton OK pour ouvrir le menu Caméra .

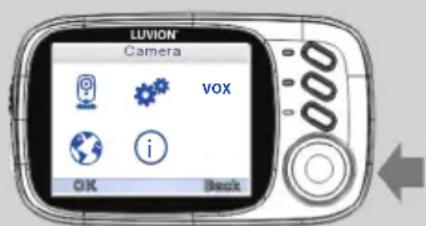

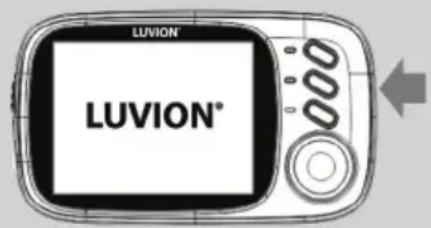

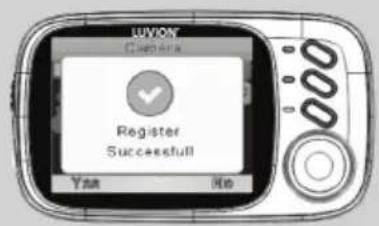

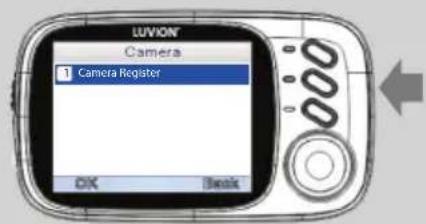

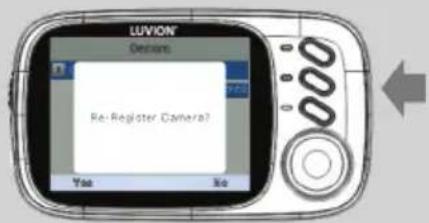

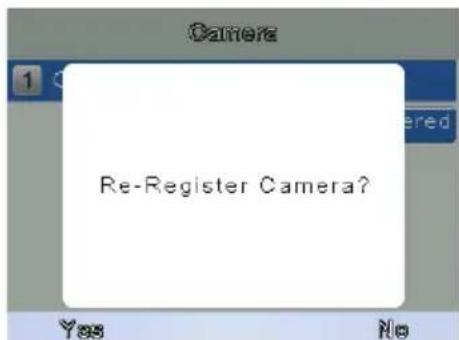

Premium Baby products L’écran affi chera « Veuillez appuyer sur la touche Couplage de l’appareil bébé. » Appuyez brièvement sur le bouton Couplage de l’appareil bébé (caméra) pour coupler l’appareil bébé (caméra) à l’appareil parents (moniteur) en moins de 10 secondes. Si le couplage est réussi, l’écran affi che le message « Enregistrement Réussi ! » Appuyez de nouveau sur le bouton OK pour coupler la caméra. L’écran affi chera “ Réenregistrer la caméra ? “ Appuyez sur OK pour con rmer le couplage de la caméra.

Camera Register46 Problème Solution L’image ne s’affi che pas sur l’écran de l’appareil parents (moniteur)

1. Contrôlez l’adaptateur secteur de l’appareil bébé (caméra). Véri ez

si la prise est dans l’interrupteur et/ou la lumière verte est allumée.

2. Contrôlez si l’appareil parents (moniteur) est allumé.

3. Placez l’appareil bébé plus près de l’appareil parents a n de pouvoir

améliorer la connexion.

4. Véri ez si l’appareil parents est en mode ‘VOX’. Allez dans le ‘menu’>

‘VOX’ et désactivez la fonction VOX. Or press on the VOX button to deactivate the VOX mode. L’écran du moniteur s’éteint/ j’ai constamment une connexion faible/ ‘Hors de portée’

1. Placez l’appareil bébé plus près de l’appareil parents.

2. Essayez de placer les appareils loin d’objets de grande taille ou de

murs a n d’améliorer la connexion.

3. Rabattez l’antenne de l’appareil parents pour une meilleure

4. Essayez à nouveau de coupler les appareils (voir chapitre

COUPLAGE ). Problèmes audio 1. Véri ez si le volume sonore n’est pas éteint. Appuyez sur le bouton volume + situé sur le côté de l’appareil parents.

2. Véri ez s’il y a du bruit dans l’environnement de l’appareil bébé.

3. Si vous entendez un bip élevé, augmentez la distance entre

l’appareil parents et l’appareil bébé. L’image vacille 1. Essayez de rapprocher les appareils l’un de l’autre.

2. Essayez de placer les appareils loin d’objets de grande taille ou de

murs a n d’améliorer la connexion.

3. Rabattez l’antenne de l’appareil parents pour une meilleure

connexion. La batterie de l’appareil parents s’épuise très rapidement Utilisez le mode VOX pour améliorer la durée de vie de la batterie.

PROBLEMES ET SOLUTIONS

Si vous rencontrez des problè mes techniques lié s à l’utilisation du Luvion Platinum 3, il existe souvent une solution simple et rapide :47 LUVION

Premium Baby products SPECIFICATIONS TECHNIQUES Technische Speci caties Frequentiebereik 2.400 MHz ~ 2.483,5 MHz Zendvermogen 17 dBm Max Ontvangst gevoeligheid -90 dBm Type Spread Spectrum FHSS 16 Kanalen Type Modulatie GSFK Data Snelheid 2 Mbps Bereik 250 m (Open veld) Appareil bébé (camera) Type capteur image 0.3Mpix Color CMOS Capteur Image Résolution de l’image H: 320 px, V: 240 px Fréquence d’image 20 fps Balance des blancs Auto Lentille 3.15 mm, F 2.8 Angle de vue 55° IR On/Off (illumination minimum) >15 Lux Off , <15 Lux On Type IR LED / Portée vision nocturne 850 nm / 5 m Sortie haut-parleurs 1.0 W Max Alimentation 5 Vdc Consommation 200mA (IR OFF) 400mA (IR ON) Gamme de température de fonctionnement - 10° ~ 45° Humidité maximum 80% HR Environnement d’utilisation Exclusivement intérieur Dimensions 67x106x67 mm Conforme régulations CE & Rohs Matériaux boîtier Plastique48 Appareil parents (moniteur) Taille écran LCD 3,2“ / 5,08 cm TFT LCD Résolution écran LCD 320 X 240 @20fps Angle de vue H: 110°, V: 140° Alimentation 5 Vdc 1000mA +/- 5 % Consommation 200mA MAX. Gamme de fonctionnement de température - 10° ~ 45° Gamme de fonctionnement d’humidité 0% ~ 85% Battery Li-Polymer 750mAh Dimensions (W x H x D): 120mm x 70mm x 17mm

• REMARQUE L’utilisation à l’extérieur de la France, Italie, Russie et Ukraine n’est pas autorisée Cet équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives Européennes. La déclaration de conformité est disponible sur: https://www.luvion.nl/doc/ Platinum-349 LUVION
