Caractéristiques	Détails
Type de produit	Chargeur de batterie
Tension de charge	36 V
Courant de charge	3 A
Compatibilité des batteries	Batteries Li-ion et NiMH
Indicateur de charge	LED d'état de charge
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Pour charger les batteries de vos outils électroportatifs Metabo
Maintenance	Nettoyer régulièrement, vérifier les câbles et les connecteurs
Sécurité	Utiliser uniquement dans un environnement sec, ne pas exposer à l'humidité
Garantie	2 ans (selon le revendeur)

FOIRE AUX QUESTIONS - ASC 3036 METABO

Comment savoir si le chargeur METABO ASC 3036 fonctionne correctement ?

Vérifiez que le témoin lumineux sur le chargeur s'allume lorsque la batterie est insérée. Un voyant rouge indique que la batterie est en charge, tandis qu'un voyant vert indique que la charge est terminée.

Que faire si le chargeur ne s'allume pas ?

Assurez-vous que le chargeur est correctement branché à une prise électrique fonctionnelle. Vérifiez également le câble d'alimentation pour tout signe de dommage.

Pourquoi la batterie ne se charge-t-elle pas ?

Cela peut être dû à une batterie défectueuse ou à un mauvais contact. Retirez la batterie, nettoyez les contacts et réessayez. Si le problème persiste, la batterie pourrait nécessiter un remplacement.

Quel est le temps de charge pour une batterie avec le METABO ASC 3036 ?

Le temps de charge dépend de la capacité de la batterie. En général, une batterie de 2 Ah peut se charger en environ 30 minutes, tandis qu'une batterie de 4 Ah peut prendre jusqu'à 60 minutes.

Puis-je charger d'autres marques de batteries avec le METABO ASC 3036 ?

Il est recommandé d'utiliser uniquement des batteries compatibles METABO avec ce chargeur pour éviter tout dommage ou problème de fonctionnement.

Le chargeur peut-il surchauffer ?

Oui, le chargeur peut chauffer pendant l'utilisation. Assurez-vous de le placer dans un endroit bien ventilé et n'obstruez pas les évents. Si le chargeur devient excessivement chaud, débranchez-le et laissez-le refroidir avant de l'utiliser à nouveau.

Comment stocker le chargeur lorsqu'il n'est pas utilisé ?

Conservez le chargeur dans un endroit sec et frais, à l'abri de l'humidité. Évitez de le laisser exposé à des températures extrêmes.

Le chargeur est-il compatible avec toutes les batteries lithium-ion ?

Le METABO ASC 3036 est conçu pour être utilisé avec des batteries lithium-ion spécifiques à METABO. Vérifiez toujours la compatibilité avant d'utiliser le chargeur.

MODE D'EMPLOI ASC 3036 METABO

		ASC ultra *1)		ASC 145 *1)		ASC 30-36 *1)ASC 55 *1)		SC 60 Plus *1)SC 30 *1)
U (V) C (Ah)		\( I_C \) (A)	t (min)	\( I_C \) (A)	t (min)	\( I_C \) (A)	t (min)	\( I_C \) (A)	t (min)
12,0 2,0	4 30 4,0	30 4 30	2,6 46
12,0 4,0	6,5 37 8,	0 30 4 6	0 2,6 92
12 (NiCd)	1,7 - - -	- 3 35	- -
14,4 1,3	2,6 30 2,	6 30 3 2	6 1,5 52
14,4 1,5	3 30 3,0	30 3 30	1,5 60
14,4 2,0	4 30 4,0	30 3 40	1,5 80
14,4 2,6	5,2 30 5,	2 30 3 5	2 1,5 104
14,4 3,0	6 30 6,0	30 3 60	1,5 120
14,4 4,0	6,5 37 8,	0 30 3 8	0 1,5 160
18 1,3 2,	6 30 2,6	30 3 26	1,5	52
18 1,5 3	30 3,0 3	0 3 30	1,5	60
18 2,0 4	30 4,0 3	0 3 40	1,5	80
18 2,2 4	4 30 4,4	30 3 44	1,5	88
18 2,6 5,	2 30 5,2	30 3 52	1,5 104
18 3,0 6	30 6,0 3	0 3 60	1,5 120
18 4,0 6,	5 37 8,0	30 3 80	1,5 160
18 5,2 6,	5 48 8,0	39 3	104	1,5 208
18 3,1 6,	2 30 6,2	30 3 62	1,5 124
18 3,5 6,	5 32 7,0	30 3 70	1,5 140
18 4,0 6,	5 37 8,0	30 3 80	1,5 160
18 5,5 6,	5 51 8,0	41 3	110	1,5 220
18 6,2 6,	5 57 8,0	47 3	124	1,5 248
18 7,0 6,	5 65 8,0	53 3	140	1,5 280
18 8,0 6,	5 74 8,0	60 3	160	1,5 320
36 1,5 3	30 3,0 30	1,5 60	-	-
36 2,6 5,	2 30 4,0	39 1,5	104	-
36 4,0 6,	5 37 4,0	60 1,5	160	-
36 5,2 6,	5 48 4,0	78 1,5	208	-
36 6,2 6,	5 57 4,0	93 1,5	248	-
AIR COOLED								-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1,EN 60335-2-29, EN 50581:2012

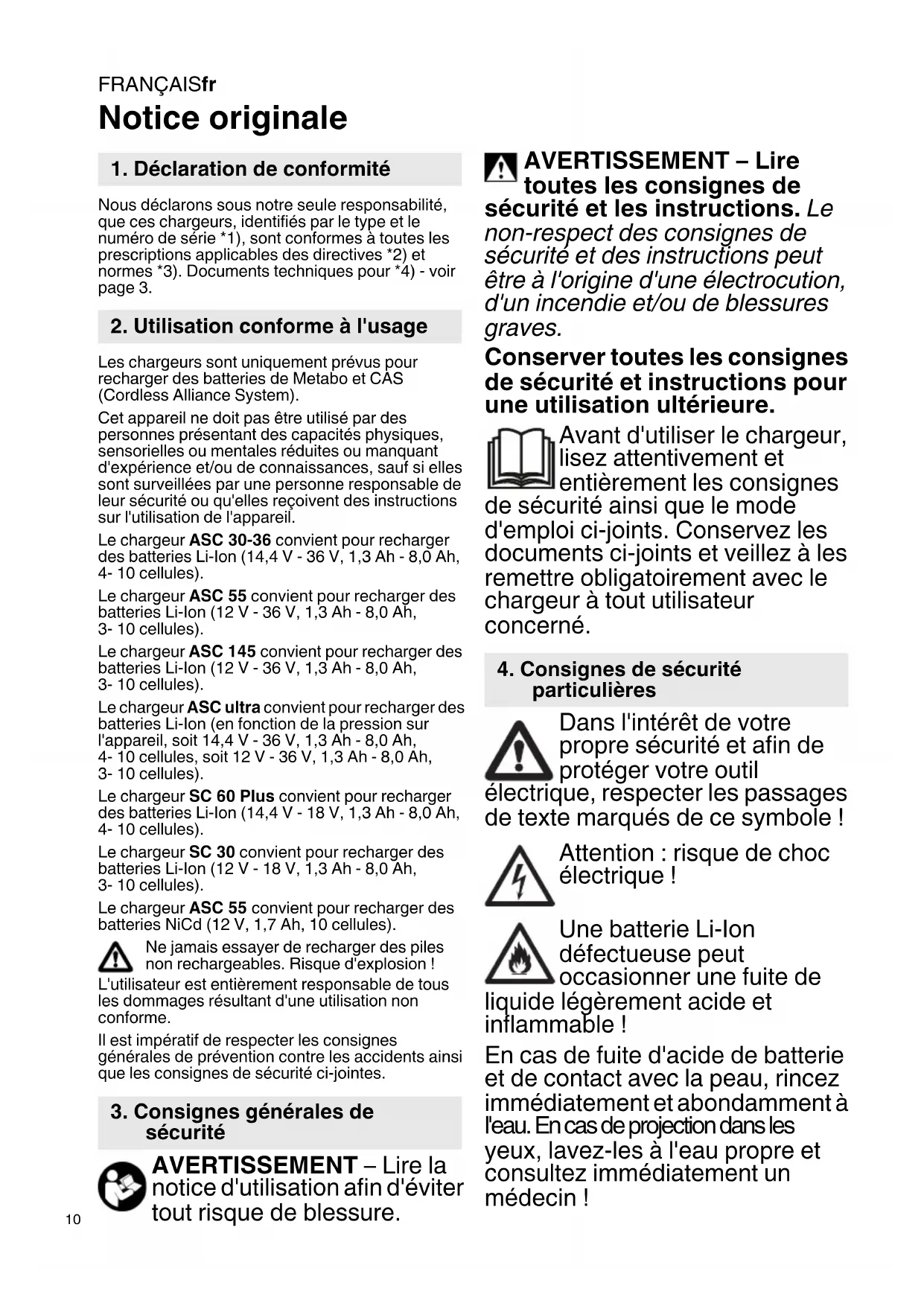

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série 1), sont conformes à toutes les prescriptions applicables des directives 2) et normes 3). Documents techniques pour 4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prevus pour recharger des batteries de Metabo et CAS (Cordless Alliance System).

Cet apparéil ne doit pas être utilisé par des personnes représentant des capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l' apparéil.

Le chargeur ASC 30-36 convient pour recharger des batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 8,0 Ah, 4-10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellules).

Le chargeur ASC 145 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellules).

Le chargeur ASC ultra convient pour recharger des batteries Li-Ion (en fonction de la pression sur l'appareil, soit 14,4 V - 36 V, 1,3 Ah - 8,0 Ah, 4-10 cellules, soit 12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellules).

Le chargeur SC 60 Plus convient pour recharger des batteries Li-Ion (14,4 V - 18 V, 1,3 Ah - 8,0 Ah, 4-10 cellules).

Le chargeur SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 8,0 Ah, 3-10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries NiCd (12 V, 1,7 Ah, 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion!

L'utilisateur est entiement responsable de tous les dommages resultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT - Lire toutes les consignes de sécurité et les instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'une electrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entiement les consignes

de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remetre obligatoirement avec le chargeur à tout utiliser concenre.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protégger votre outil

électrique, réspecter les passages de texte marqués de ce symbole !

Attention: risque de chocolélectrique!

Une batterie Li-lon défectueuse peut occasionally une fuite de

liquide légèrement acide et inflammable!

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin!

Ne pas recharger une batterie entièrement chargée!

Réserve à un usage interieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuilles immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur - risque d'électrocution ou de court-circuit!

N'utilisez jamais de batteries défectueuses!

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui presentent un taux important de poussières métalliques.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les apparèils.

1 Batterie (non fournie)
2 Logement coulissant
3 Témoi nde contrôle
4 Témoin d'ajretissement

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondant aux caractéristiques du réseau de courant.

Les apparèils comme celui-ci, qui générent du courant continu, pouraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou moins, avec un courant de déclenchement max. de 30 mA.

Avant demettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées.Respecter une distance minimale de 5cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'advertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7. Utilisation

7.1 Recharger la batterie

Insérer la batterie entierement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque: Pour afficher l'etat de charge des batteries Li-Ion, retireer tout d'abord la batterie du chargeur puis presser la touche sur la batterie.

7.2 Mode entretien

A la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien. La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

8. Panne

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop elevée / trop BASSE. Si la température de la batterie se situe entre 0^ et 50^ , le processus de recharge début automatiquement.

FRANÇAISfr

8.2 Le témoin d'advertisement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas ete insere correctement dans le logement coulissant (2). Voir chapitre 7.1.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectuels que par un spécialiste!

Au cas où le cordon d'alimentation électrique de cet apparéil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les reglementations nationales concernant l'élimination ecologique et le recyclage des machines, des emballages et des accessoires.

Uniquement pour les pays de l'UE: ne pas jitterer les apparciels électriques dans les ordures menagères! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et Electroniques (DEEE) et à sa transposition dans le droit national, les apparciels électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caracteristiques techniques

Voir page 3.

U = plages de tension des batteries

C = capacité de la batterie

I_C = courant de recharge 1 t = durée de recharge

1) En fonction de la capacité résiduelle et de la température des batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Température ambiente recommendée pour la recharge: 0^ à 50^

Sous réserve de modifications resultant de progrès techniques.

Appareil de la classe de protection II courant alternatif
