ASC 3036 - Akkumulátor töltő METABO - Ingyenes használati útmutató

Terméktípus	Akkumulátortöltő
Márka	Metabo
Modell	ASC 3036 (ASC 30-36)
Bemeneti feszültség	220-240 V, 50/60 Hz
Töltőfeszültség	14,4 - 36 V
Maximális töltőáram	6,5 A (az akkumulátortól függően változó)
Kompatibilis akkumulátor kapacitás	1,3 - 8,0 Ah
Akkumulátor típusa	Li-Ion (4-10 cella)
LED jelzők	Ellenőrző jelző (töltés) és figyelmeztető jelző (hiba)
Fő funkciók	Gyorstöltés, karbantartó üzemmód (töltés fenntartás), önteszt
Védelem	Túltöltés, rövidzárlat, túlzott hőmérséklet ellen
Hűtés	Léghűtés (beépített ventilátor)
Védelmi osztály	II (kettős szigetelés)
Használat	Csak beltéren
Méretek (kb.)	150 x 80 x 50 mm
Súly (kb.)	0,5 kg
Ajánlott töltési hőmérséklet	0°C és 50°C között
Megfelelőségi szabványok	CE, EN 60335
Mellékelt tartozékok	Használati utasítás

Gyakran ismételt kérdések - ASC 3036 METABO

Milyen típusú akkumulátorokat tölthetek a Metabo ASC 3036 készülékkel?

Az ASC 3036 (ASC 30-36) töltő Li-Ion akkumulátorok töltésére készült, 14,4 V és 36 V közötti feszültséggel, 1,3 Ah és 8,0 Ah közötti kapacitással (4-10 cella). Nem alkalmas NiCd akkumulátorokhoz.

Mit jelent a villogó ellenőrző jelző?

A villogó ellenőrző jelző azt jelzi, hogy az akkumulátor töltés alatt áll. A folyamat aktív.

Mit jelent a folyamatosan világító figyelmeztető jelző?

A folyamatosan világító figyelmeztető jelző azt jelenti, hogy az akkumulátor nincs feltöltve, mert a hőmérséklet túl magas vagy túl alacsony. Ha az akkumulátor hőmérséklete 0°C és 50°C között van, a töltés automatikusan elindul.

Mit tegyek, ha a figyelmeztető jelző villog?

A villogó figyelmeztető jelző hibás akkumulátort vagy rossz érintkezést jelez. Azonnal távolítsa el az akkumulátort a töltőből, és ellenőrizze, hogy megfelelően van-e behelyezve a foglalatba.

Akkumulátort hagyhatok a töltőn töltés után?

Igen, a töltés végén a töltő automatikusan átkapcsol karbantartó üzemmódba. Az akkumulátor biztonságosan a töltőben maradhat, és bármikor használatra kész.

Mennyi ideig tart egy akkumulátor feltöltése?

A töltési idő az akkumulátor kapacitásától és hőmérsékletétől függ. Például egy 18 V / 4,0 Ah akkumulátor körülbelül 37 perc alatt töltődik fel. A tényleges idők eltérhetnek.

Tölthetek NiCd akkumulátorokat ezzel a töltővel?

Nem, az ASC 3036 töltő kizárólag Li-Ion akkumulátorokhoz készült. NiCd akkumulátorokhoz használjon másik Metabo töltőmodellt (pl. ASC 55).

A töltő alkalmas kültéri használatra?

Nem, a töltő belső használatra szolgál. Nedvességtől és időjárási hatásoktól védeni kell.

Hogyan tisztítsam és karbantartsam a töltőt?

Tisztítás előtt mindig húzza ki a töltőt. A külső részt száraz ruhával tisztítsa. Soha ne helyezzen tárgyakat a szellőzőnyílásokba. Győződjön meg arról, hogy a szellőzőnyílások szabadon vannak (legalább 5 cm távolság).

Hol javíttathatom meg a Metabo töltőmet?

A javításokat hivatalos szakemberrel kell elvégeztetni. Lépjen kapcsolatba a Metabo képviselőjével. A tápkábel cseréjéhez forduljon a gyártóhoz, vevőszolgálathoz vagy szakképzett személyhez.

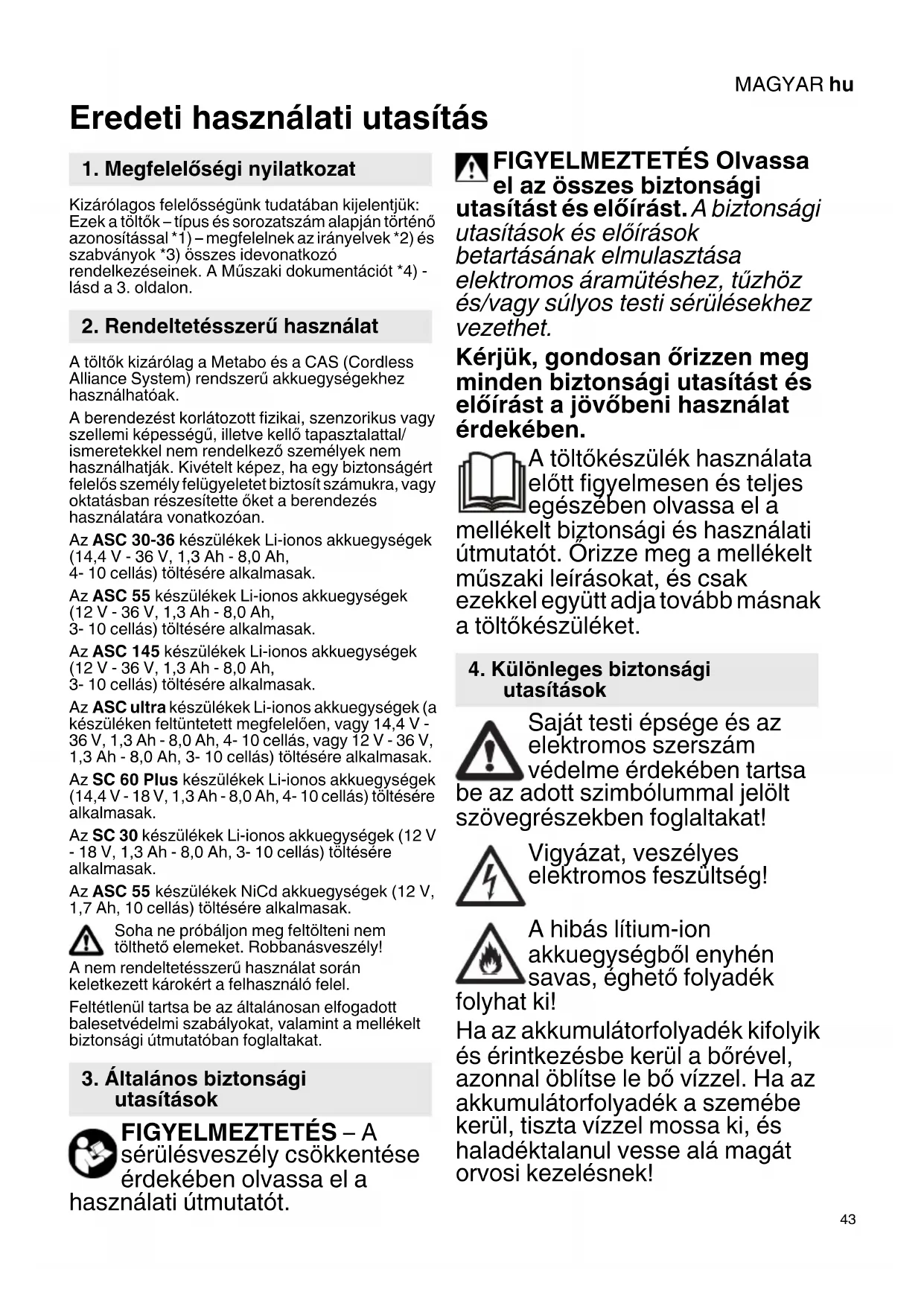

HASZNÁLATI ÚTMUTATÓ ASC 3036 METABO

Eredeti használatiutasítás

1. Megfeleloségi nyilatkozat

Kizárolagos felelosségunk tudataban kijelentjuk: Ezek a toltok -tipus es sorozatszam alapján torten' azonositassal *1)- megfelelnek az irányelvek *2) es szabvanyok *3) osszes idevonatkozo rendelkezeseinek. A Muszaki dokumentaciot *4)- lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizárólag a Metabo és a CAS (Cordless Alliance System) rendszerő akkuegységekhez hasznalhatóak.

A berendezest korlatozott fizikai, szenzorikus vagy szellemi képességü, illetve kello tapasztalattal/ ismeretekkel nem rendelkező személyek nem hasznalhatják. Kivételt képez, ha egyBiztonságert felelos személy felügyeletet biztosit szamukra, vagy oktatásban részesítette öket a berendezés hasznalatára vonatkozoan.

Az ASC 30-36 keszülékek Li-ionos akkuegysékek (14,4 V - 36 V, 1,3 Ah - 8,0 Ah, 4- 10 cellas) toltésere alkumasak.

Az ASC 55 keszülékek Li-ionos akkuegysékek (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellas) toltésere alkumasak.

Az ASC 145 keszülékek Li-ionos akkuegysékek (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellas) toltésere alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken felttuntetett megfeleloen, vagy 14,4 V -36 V, 1,3 Ah -8,0 Ah, 4-10 cellas, vagy 12 V -36 V, 1,3 Ah -8,0 Ah, 3-10 cellas) toltésere alkalmasak.

Az SC 60 Plus keszülékek Li-ionos akkuegysékek (14,4 V - 18 V, 1,3 Ah - 8,0 Ah, 4-10 cellás) toltésere alkalmasak.

Az SC 30 keszülékek Li-ionos akkuegységek (12 V -18 V, 1,3 Ah - 8,0 Ah, 3-10 cellas) toltésere alkalmasak.

Az ASC 55 keszülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellas) toltésere alkalmasak.

Soha ne probáljon meg feltölteni nem tölthetö elementek. Robbanásvezély!

A nem rendeltetesszeru hasznalat soran keletkezett krokert a felhasznalo feel.

Feltétlenül tartsa be az althalánosan elfogadott balesetvédelmi szabályokat, valamint a mellekeltBiztonsagi utmutatoban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentése érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa el az összes biztonságiutasítást és előirást. Abiztonságiutasítások és előirások betartásanak elmulasztása elektramos áramütéshez, tűzhöz és/vagy súlyos testi sérülsekhez gezethet.

Kérjuk, gondosan őrizen meg\ minden biztonsági utasítást és\ előírást a jovóbeni használat\ árdekében.

A toltokeszülék hasznalata elott figyelmesen és teljes egészeben olvassa el a mellekelt biztonsági és hasznalati utmutató. Orizze meg a mellekelt muszaki leirásokat, ésCsak ezekkel együtt adja tovább másnak a toltokszüléket.

4. Különleges biztonsagiutasítások

Sajat testi épsege és az elektromos szerszám védelme erdekében tartsa adott szimbóllumjal felölt grészekben foglaltakat!

Vigyázat, veszélyes
elektromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulatorfolyadek kifolyik és érintkezésbe kerül a bōrével, azonnal öblitse le bō vizzel. Ha az akkumulatorfolyadek a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magatórvosi kezelésnek!

MAGYARhu

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekek számára nem hozzaférhétő helyen!

Tüz vagy füst keletkezésekor
azonnal húzza ki a tõtokészülék
halózati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö keszülék
szellőzonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szallitasi terjedelemnek)
2 csuszó érintkezǒ
3 üzemeIéskijelzö
4 figyelmezteto kijelzó

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizze, hogy a szerszám típustáblaján megadott halózati festzültseg és frekvencia megfelel-e az On által használt halózat adatainak.

Az ehez hasonlo, egyenaramot eloallito keszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodeset. Hasznaljon ,F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszulek uzembe helyezese elott gyozodjon meg rola, hogy a szelzonyilasok szabadok. A mas targyakhoz betartando legkisebb ravolsag legalabb 5 cm!

6.1 Onteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmezteto kijelzo (4) es az uzemeléskijelzo (3) kb. 1 masodpercre egymas utan felvillannak, a beepitett ventilator kb. 5 masodpercig jar.

7. Használat

7.1 Akkuegység feltöltese

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes: Li-ionos akkuegysegnél uyge jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen lev'o gombot.

7.2 Fenntartó-toltes

Ha a toltés befejezóddt, az akkumulatortöltokeszülék automatikusan fenntartó toltésre kapcsolát.

Az akkuegység az akkumulatortö készülékben maradhat, és igy mindig üzemész.

100%

Az uzemeléskijelzö (3) folyamatosan világit.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem toltodik. A homérséklet tul magas vagy tul alacsony. Ha az akkuegység homérséklete 0^ és 50^ koze kerül, a toltési folyamat automatikusan elkezdódk.

8.2 A figyelmeztetó kijelzo (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem toltak fel megfeleloen a csuszó érintkezóre (2). Lásd a 7.1. fejezetet.

9. Javitás

TöltőkészüléketCsak villamos szakember javíthat!

Amennyiben a keszülk halózati
csatlakozóvezetéke megsérul, akkor azt a
sérulések elkerulése érdekében a gyartóval, a
gyartó ügfélszolgálatával vagy hasonloan képzett
szemellyel ki kell csereltetni.

A javitasra szoruló Metabo toltokszülékek kerjuk, forduljon Metabo szakkereskedjehez. A cimeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát artilmatlanitására és ujrahasznosítására vonatkozó helyi elöirasokat.

Csak az EU tagországok esetében: soha nedobjon elektramos kéziszerszámot a háztartási hulladék kozé! A 2012/19/EU sz., a régi

elektromos és elektronikus berendezesekról és annak nemzeti jogba valo átvételeról szólo Europai Irányelvnek megfeleloen a használt elektromos szerszámokat külön kell gyüjteni és környezetbarát ujrahasznosításba kehl helyezni.

11. Myszaki adatok

Lásda 3. oldalt.

U = az akkuegységek feszültsegartománya

C = az akkuegyseg kapacitasa

Ic =toltoaram

t' = toltés'idó

1) Az akguegység maradék Kapacitasától, valamint hómér sékletétól fuggöen a valós toltési idok elterhetnek a megadottaktól.

Megengedett környezeti hómér séklet toltés során:

0^ - 50^

A muszaki valtoztatas joga a tovabbbejlesztés érdekében fenntartva.

Il védöosztályba tartozó készülék

Valtoáram
