Producttype	Acculader
Merk	Metabo
Model	ASC 3036 (ASC 30-36)
Ingangsspanning	220-240 V, 50/60 Hz
Laadspanning	14,4 - 36 V
Max. laadstroom	6,5 A (afhankelijk van accu)
Compatibele accucapaciteit	1,3 - 8,0 Ah
Accutype	Li-Ion (4-10 cellen)
LED-indicatoren	Controlelampje (laden) en waarschuwingslampje (fout)
Hoofdfuncties	Snelladen, onderhoudsladen (laadbehoud), zelftest
Bescherming	Tegen overlading, kortsluiting, overmatige temperatuur
Koeling	Luchtkoeling (ingebouwde ventilator)
Beschermingsklasse	II (dubbele isolatie)
Gebruik	Alleen binnenshuis
Afmetingen (ca.)	150 x 80 x 50 mm
Gewicht (ca.)	0,5 kg
Aanbevolen laadtemperatuur	0°C tot 50°C
Normen	CE, EN 60335
Meegeleverde accessoires	Gebruiksaanwijzing

Veelgestelde vragen - ASC 3036 METABO

Welke accutypen kan ik laden met de Metabo ASC 3036?

De lader ASC 3036 (ASC 30-36) is ontworpen voor het laden van Li-Ion accu's met een spanning van 14,4 V tot 36 V en een capaciteit van 1,3 Ah tot 8,0 Ah (4 tot 10 cellen). Hij is niet geschikt voor NiCd-accu's.

Wat betekent het knipperende controlelampje?

Het knipperende controlelampje geeft aan dat de accu wordt geladen. Het proces is actief.

Wat betekent het continu brandende waarschuwingslampje?

Een continu brandend waarschuwingslampje betekent dat de accu niet wordt geladen vanwege een te hoge of te lage temperatuur. Als de accutemperatuur tussen 0°C en 50°C ligt, start het laden automatisch.

Wat te doen als het waarschuwingslampje knippert?

Een knipperend waarschuwingslampje duidt op een defecte accu of slecht contact. Verwijder de accu onmiddellijk uit de lader en controleer of deze correct in de houder is geplaatst.

Kan ik de accu na het laden op de lader laten?

Ja, na het laden schakelt de lader automatisch over naar de onderhoudsmodus. De accu kan veilig op de lader blijven en is te allen tijde gebruiksklaar.

Hoe lang duurt het om een accu te laden?

De laadtijd hangt af van de capaciteit en temperatuur van de accu. Een 18 V / 4,0 Ah accu is bijvoorbeeld in ongeveer 37 minuten geladen. Werkelijke tijden kunnen variëren.

Kan ik NiCd-accu's laden met deze lader?

Nee, de lader ASC 3036 is uitsluitend bedoeld voor Li-Ion accu's. Voor NiCd-accu's gebruikt u een ander Metabo-laadmodel (bijv. ASC 55).

Is de lader geschikt voor gebruik buitenshuis?

Nee, de lader is uitsluitend bedoeld voor gebruik binnenshuis. Hij moet worden beschermd tegen vocht en weersinvloeden.

Hoe de lader reinigen en onderhouden?

Koppel de lader altijd los van het stopcontact voordat u hem reinigt. Reinig de buitenkant met een droge doek. Steek nooit voorwerpen in de ventilatieopeningen. Zorg ervoor dat de ventilatieopeningen vrij zijn (minimale afstand van 5 cm).

Waar kan ik mijn Metabo-lader laten repareren?

Reparaties moeten worden uitgevoerd door een erkende specialist. Neem contact op met uw Metabo-vertegenwoordiger. Voor vervanging van het netsnoer kunt u contact opnemen met de fabrikant, de klantenservice of een gekwalificeerd persoon.

GEBRUIKSAANWIJZING ASC 3036 METABO

nl Oorspronkelijke gebruiksaanwijzing 13

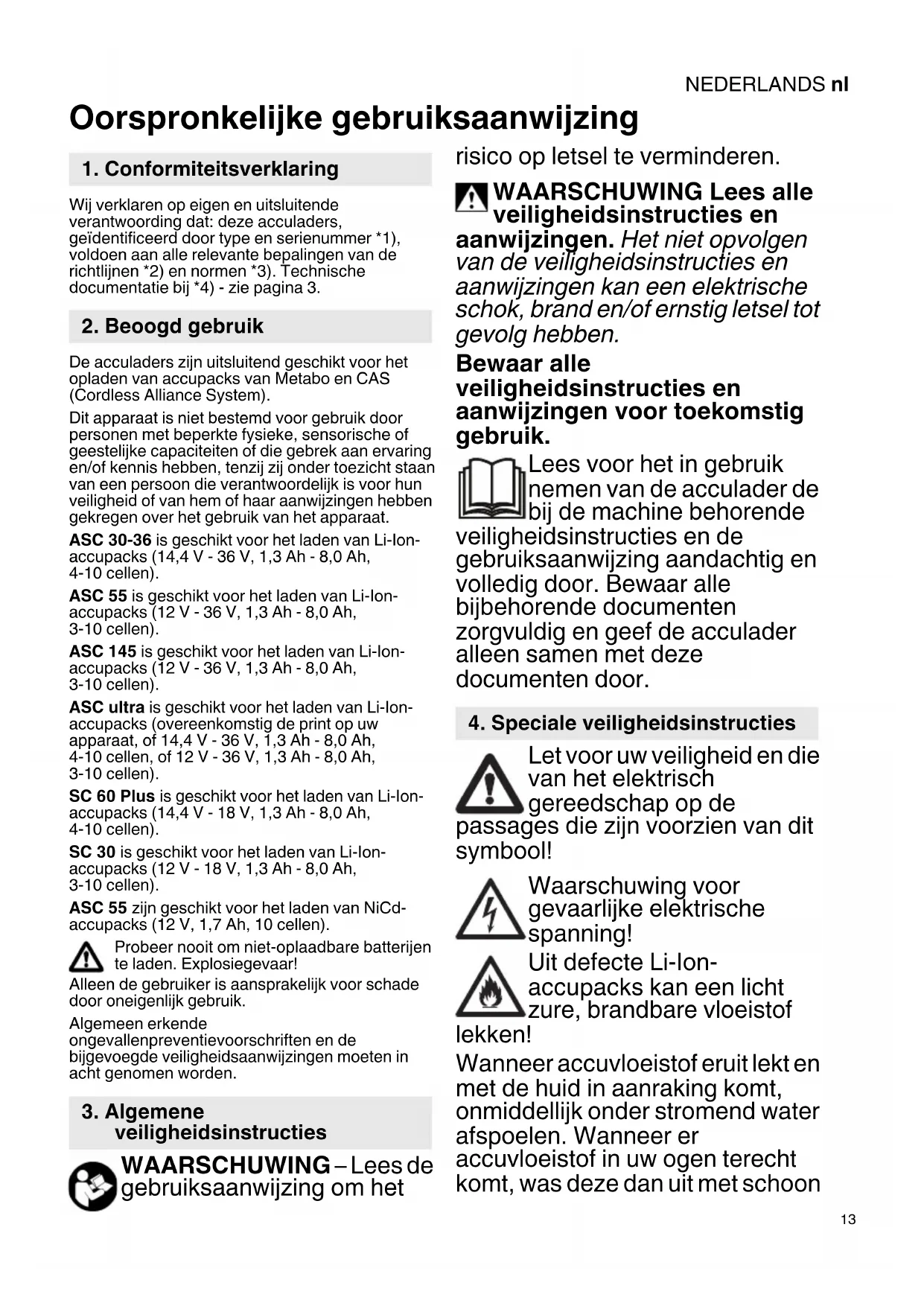

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van.Accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem ofhaar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ionaccupacks (14,4 V - 36 V, 1,3 Ah - 8,0 Ah, 4-10 cellen).

ASC 55 is geschikt voor het laden van Li-Ion-accupacks (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellen).

ASC 145 is geschikt voor het laden van Li-lon-accupacks (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-lon-accupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 8,0 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-accupacks (14,4 V - 18 V, 1,3 Ah - 8,0 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-accupacks (12 V - 18 V, 1,3 Ah - 8,0 Ah, 3-10 cellen).

ASC 55 zich geschikt voor het laden van NiCdaccupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uwveiligheid en die van het elektrisch

gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defeche Li-Ion-accupacks kan een Lichtzure, brandbare vloeistof

lekken!

Wanner er accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanner er accuvloeistof in uwogen terecht kommt, was deze dan uit met schoon

NEDERLANDSnl

water en Zoek onmiddelijk een arts op voor behandeling!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontoegankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader -gevaar voor een elektrische schok resp.kortsluiting!

Gebruik geen defecte.Accupacks!

In omgevingen met een hoge metaalstof-belasting mag u accurpacks nicht met AIR COOLED-acculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegrepen)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en freundie overeenkomt met de netspanning.

Apparaten zoals deze, die gelijkstroom opwekken, kuren eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30mA

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5cm

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje

(3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-Ion-accupacks de laadtoestand te lately weergeven eerst het accupack uit de accelader nemen enervolgens op de knop van het accupack drukken.

7.2 Condieladen

Wonneer het laden is beeindigd, schakelt de accrulader automatisch over op conditieladen.

Het.Accupackkanindeacceladerblijvenzittenen is zodoendealtijdgereedvoogebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack:tussen 0^ en 50^ dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack directuit de accelader nemen.
  Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificierde person voervangen te worden, om bevaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebruike elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

1) Afhankelijk van de restcapaciteit en de temperatuur van het.Accupak kuren de werkelijkke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0^ tot 50^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Apparaat van beveiligingsklasse II

wisselstroom
