Produkttyp	Batterieladegerät
Marke	Metabo
Modell	ASC 3036 (ASC 30-36)
Eingangsspannung	220-240 V, 50/60 Hz
Ladespannung	14,4 - 36 V
Maximaler Ladestrom	6,5 A (abhängig vom Akku)
Kompatible Akkukapazität	1,3 - 8,0 Ah
Akkutyp	Li-Ion (4-10 Zellen)
LED-Anzeigen	Kontrollleuchte (Laden) und Warnleuchte (Störung)
Hauptfunktionen	Schnellladung, Erhaltungsladung, Selbsttest
Schutz	Gegen Überlastung, Kurzschluss, Überhitzung
Kühlung	Luftkühlung (integrierter Lüfter)
Schutzklasse	II (doppelte Isolierung)
Verwendung	Nur für Innenräume
Abmessungen (ca.)	150 x 80 x 50 mm
Gewicht (ca.)	0,5 kg
Empfohlene Ladetemperatur	0°C bis 50°C
Konformitätsnormen	CE, EN 60335
Mitgeliefertes Zubehör	Bedienungsanleitung

Häufig gestellte Fragen - ASC 3036 METABO

Welche Akkutypen kann ich mit dem Metabo ASC 3036 laden?

Das Ladegerät ASC 3036 (ASC 30-36) ist zum Laden von Li-Ion-Akkus mit einer Spannung von 14,4 V bis 36 V und einer Kapazität von 1,3 Ah bis 8,0 Ah (4 bis 10 Zellen) ausgelegt. Es ist nicht für NiCd-Akkus geeignet.

Was bedeutet die blinkende Kontrollleuchte?

Die blinkende Kontrollleuchte zeigt an, dass der Akku geladen wird. Der Vorgang ist aktiv.

Was bedeutet die dauerhaft leuchtende Warnleuchte?

Eine dauerhaft leuchtende Warnleuchte bedeutet, dass der Akku aufgrund einer zu hohen oder zu niedrigen Temperatur nicht geladen wird. Liegt die Akkutemperatur zwischen 0°C und 50°C, startet das Laden automatisch.

Was tun, wenn die Warnleuchte blinkt?

Eine blinkende Warnleuchte weist auf einen defekten Akku oder einen schlechten Kontakt hin. Entfernen Sie den Akku sofort aus dem Ladegerät und prüfen Sie, ob er richtig im Fach eingesetzt ist.

Kann ich den Akku nach dem Laden im Ladegerät lassen?

Ja, nach dem Laden schaltet das Ladegerät automatisch in den Erhaltungslademodus. Der Akku kann sicher im Ladegerät bleiben und ist jederzeit einsatzbereit.

Wie lange dauert das Laden eines Akkus?

Die Ladezeit hängt von der Kapazität und Temperatur des Akkus ab. Beispielsweise wird ein 18 V / 4,0 Ah Akku in ca. 37 Minuten geladen. Die tatsächlichen Zeiten können variieren.

Kann ich NiCd-Akkus mit diesem Ladegerät laden?

Nein, das Ladegerät ASC 3036 ist nur für Li-Ion-Akkus vorgesehen. Verwenden Sie für NiCd-Akkus ein anderes Metabo-Ladegerät (z.B. ASC 55).

Ist das Ladegerät für den Außeneinsatz geeignet?

Nein, das Ladegerät ist nur für den Innenbereich bestimmt. Es muss vor Feuchtigkeit und Witterung geschützt werden.

Wie reinige und warte ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung immer vom Netz. Reinigen Sie die Außenseite mit einem trockenen Tuch. Führen Sie niemals Gegenstände in die Lüftungsschlitze ein. Stellen Sie sicher, dass die Lüftungsöffnungen frei sind (Mindestabstand 5 cm).

Wo kann ich mein Metabo-Ladegerät reparieren lassen?

Reparaturen dürfen nur von einem autorisierten Fachmann durchgeführt werden. Kontaktieren Sie Ihren Metabo-Vertreter. Für den Austausch des Netzkabels wenden Sie sich an den Hersteller, seinen Kundendienst oder eine qualifizierte Person.

BEDIENUNGSANLEITUNG ASC 3036 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

2018-10-11, Bernd Fleischmann

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

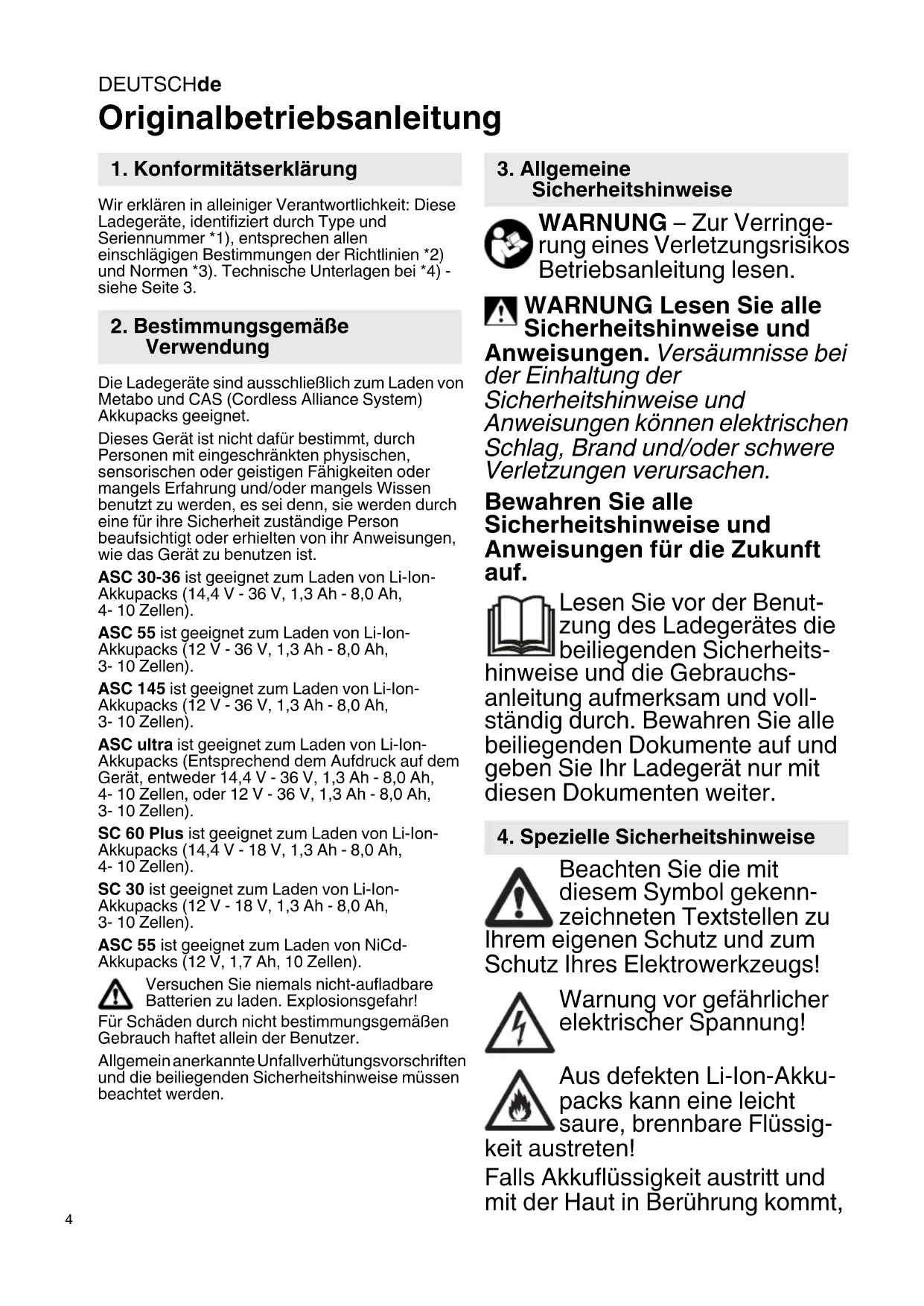

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigten Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegeräte sind ausschließlich zum Laden von Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 30-36 ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 36 V, 1,3 Ah - 8,0 Ah, 4-10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 Zellen).

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 Zellen).

ASC ultra ist geeignet zum Laden von Li-Ion-Akkupacks (Entsprechend dem Aufdruck auf dem Gerät, entweder 14,4 V - 36 V, 1,3 Ah - 8,0 Ah, 4-10 Zellen, oder 12 V - 36 V, 1,3 Ah - 8,0 Ah, 3-10 Zellen).

SC 60 Plus ist geeignet zum Laden von Li-Ion-Akkupacks (14,4 V - 18 V, 1,3 Ah - 8,0 Ah, 4- 10 Zellen).

SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 8,0 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schaden durch nicht bestimmungsgemäBen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-lon-Akkupacks kann eine leicht saure, brennbare Flüssig-

keit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt,

spüssen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerates Sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selftest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkupack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnt der Ladevorgang automatisch.

8.2 Warnanzeige (4) blinkt

DEUTSCHde

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro

und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

SieheSeite3.

U = Spannungsbereiche der Akkupacks
C Akkupack-Kapazitat
I_C =Ladestrom,
t 1 Ladezeit

1) Abhängig von der Restkapazität sowie der

Temperatur des Akkupacks konnen die realen

Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden:

0^ bis 50^

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerat der Schutzklasse II

Wechselstrom

Volledig geladen accupacks nicht opniew laden!

Beschem de acculader gegen vocht!

10. Milieubescherming

11. Technische gegevens

Zie pagina 3.

U = spanningsbereik van het.Accupack

Satt i natkontakten.

Ladeindikatoren (3) blinker.

Driftsindikatoren (3) lyser konstant.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0^ og 50^ , begyninger ladingen automatisk.

8.2 Varselindikatoren (4) blinker

Driftslampen (3) lyser konstant.

8. Fejl

8.1 Advarselslampen (4) lyser konstant

Batteripakken oplades/DD. Temperature er for h0j/for lav. Ligger batteripakkens temperatur mellem 0^ og 50^, begynder Iadeprocessen automatisk.

8.2 Advarselslampen (4) blinker
