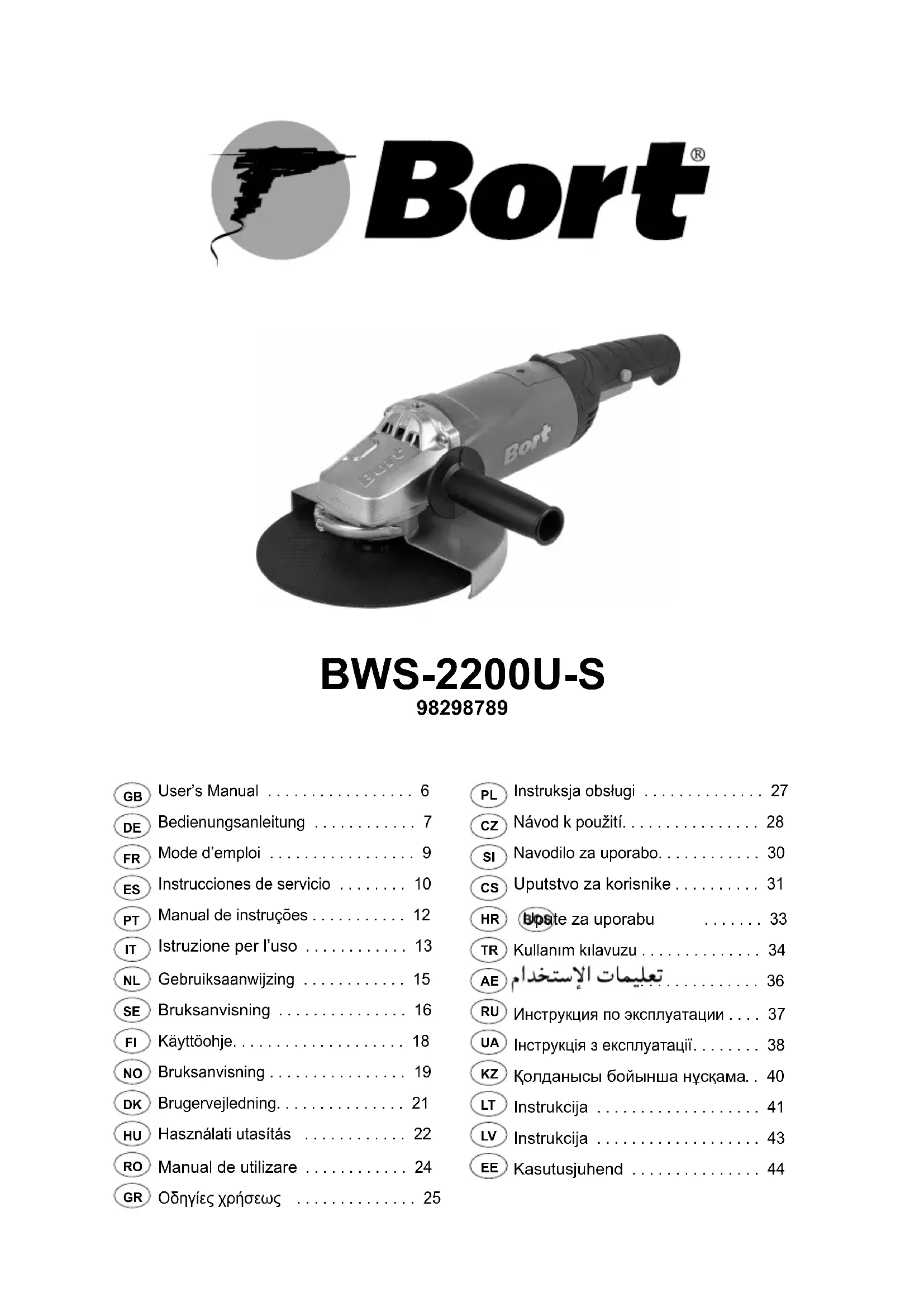

BWS2200US - Broyeur Bort - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle (broyeur)
Marque	Bort
Modèle	BWS2200US
Alimentation	220-240 V ~ 50/60 Hz
Puissance	2200 W
Diamètre de disque max.	115 mm
Vitesse à vide	8500 tr/min
Poids	2,5 kg
Niveau de pression acoustique (LpA)	91,2 dB(A)
Niveau de puissance acoustique (LWA)	104,2 dB(A)
Vibration main-bras	5,48 m/s²
Classe de protection	II (double isolation)
Filetage de broche	M14
Longueur de câble	2,5 m
Fonctions principales	Meulage, tronçonnage, ébarbage, brossage, ponçage
Accessoires inclus	Poignée auxiliaire, protège-main, clé, bride de serrage, bride de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux humecté d'eau savonneuse; éviter solvants
Sécurité	Poignée auxiliaire et protège-main obligatoires; interrupteur verrouillable; blocage d'arbre
Utilisation	Pour le meulage et tronçonnage à sec de métal et pierre
Normes	EN 60745-1, EN 60745-2-3, EN 55014-1, CE

FOIRE AUX QUESTIONS - BWS2200US Bort

Comment changer le disque de la meuleuse Bort BWS2200US ?

Débranchez d'abord l'outil. Utilisez la clé fournie pour desserrer la bride de serrage en appuyant sur le bouton de blocage de l'arbre. Remplacez le disque en veillant à ce que l'orifice corresponde au filetage M14 de la broche. Serrez fermement la bride.

Quels disques puis-je utiliser avec ce broyeur ?

Utilisez uniquement des disques d'un diamètre de 115 mm avec un orifice M14. La vitesse admissible du disque doit être au moins égale à la vitesse à vide de l'outil (8500 tr/min). Privilégiez les accessoires d'origine SBM Group.

Comment installer la poignée auxiliaire ?

Vissez la poignée auxiliaire dans l'un des trous filetés prévus sur le carter. Elle peut être montée à gauche ou à droite selon votre préférence. Ne jamais utiliser l'outil sans la poignée auxiliaire et le protège-main.

Que faire si le disque se bloque pendant l'utilisation ?

Mettez immédiatement l'outil hors service et débranchez la fiche. Ne tentez pas de débloquer le disque en forçant. Vérifiez que le disque n'est pas endommagé et que la pièce n'est pas trop serrée.

Comment nettoyer la meuleuse Bort BWS2200US ?

Débranchez l'outil. Nettoyez le carter avec un chiffon doux légèrement humecté d'eau savonneuse. N'utilisez jamais de solvants comme l'essence, l'alcool ou l'ammoniaque qui pourraient attaquer les pièces en plastique. Assurez-vous que les fentes d'aération sont exemptes de poussière.

Puis-je utiliser la meuleuse sur des matériaux contenant de l'amiante ?

Non, ne travaillez jamais sur des matériaux contenant de l'amiante. L'amiante est cancérigène et les poussières générées sont extrêmement dangereuses. Utilisez toujours un masque anti-poussières adapté et un système d'aspiration si possible.

Quelle est la signification de la double isolation ?

La double isolation signifie que l'outil est protégé sans nécessiter de fil de mise à la terre. Il est conforme à la norme EN 60745. Vous pouvez brancher l'appareil sur une prise standard sans terre, mais assurez-vous qu'elle est adaptée à la puissance.

Comment puis-je éviter les démarrages intempestifs ?

L'outil est équipé d'un interrupteur verrouillable. Pour éviter un redémarrage involontaire après une coupure de courant, débloquez l'interrupteur et mettez-le en position OFF avant de rebrancher l'outil.

Où puis-je trouver des pièces de rechange pour la BWS2200US ?

Contactez votre distributeur SBM Group local. Utilisez exclusivement des pièces d'origine SBM Group. La notice recommande de ne pas tenter de réparations soi-même ; confiez-les à un professionnel agréé.

Quels équipements de protection dois-je porter ?

Portez toujours des lunettes de protection, des gants, un casque anti-bruit et des chaussures solides. Si nécessaire, utilisez un tablier. Un masque anti-poussières est recommandé lorsque vous travaillez sur des matériaux générant des poussières fines.

MODE D'EMPLOI BWS2200US Bort

Cet outil sert au meulage, au tronçonnage et à l'ébarbage de pièces en métal et en pierre sans utiliser de l'eau; combiné avec des accessoires spécifiques, cet outil peut également servir au brossage et au ponçage

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L'OUTIL 2

1. Arbre
2. Bride de serrage
3. Clé
4. Bouton de blocage de l'arbre
5. Poignée auxiliaire
6. Protège-main
7. Bride de montage
8. Interrupteur marche/arrêt de verrouillage
9. Bouton de verrouillage de l'interrupteur

SECURITE

ATTENTION! Lisez toutes les instructions. Le nonrespect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

• Utilisez uniquement cet outil pour le meulage et le tronçonnage à sec
• Utilisez uniquement les brides livrées avec l'outil
• Cet outil est interdit aux jeunes n'ayant pas atteint l'âge de 16 ans
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

ACCESSOIRES

- Utilisez les accessoires d'origine SBM Group en vente chez votre concessionnaire SBM Group

- Pour le montage et l'utilisation d'accessoires n'étant pas de la marque SBM Group, observez les instructions du fabricant concerné

- La vitesse admissible des accessoires utilisés doit être au moins aussi élevée que la vitesse à vide maximale de l'outil

- N'utilisez jamais de disques de meulage/tronçonnage endommagés, déformés ou vibrants

- Traitez et stockez les disques de meulage/tronçonnage avec précaution pour éviter de les endommager

- Protégez les accessoires contre les impacts, les chocs et la graisse

- Ne pas utilisez une dimension de disques à meuler/tronçonner autre que le diamètre recommandé

- Utilisez uniquement les disques de meulage/tronçonnage dont l'orifi ce s'adapte parfaitement à la bride de montage (7); n'utilisez jamais de réducteurs ni d'adaptateurs pour ajuster des disques ayant un orifi ce plus grand

• Ne jamais utilisez de disques de meulage/tronçonnage ayant un orifice fileté dont le filet n'est pas suffisamment long pour recevoir la longueur de l'arbre de l'outil
• Ne jamais utilisez d'accessoires avec un orifice fileté borgne plus petit que M14 x 21 mm

UTILISATION A L'EXTERIEUR

• Branchez l'outil par l'intermédiaire d'un coupe-circuit (FI) avec courant de réaction de 30 mA au maximum
• Toujours utilisez un câble de prolongement spécial pour l'extérieur équipé d'une prise résistant aux éclaboussures

AVANT L'USAGE

• Avant d'utiliser l'outil pour la première fois, s'en faites enseigner le maniement pratique
• Ne pas travaillez de matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène)
• Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, infl ammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes); portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif
• Faites attention aux câblages électriques ou aux tuyauteries de gaz et d'eau cachées; contrôlez toujours les lieux de travail par exemple à l'aide d'un détecteur de métaux
• Faites fort attention à la découpe d'entailles, particulièrement dans des murs de soutènement (les murs de soutènement sont soumis à des régulations en fonction du pays; il faut en toutes circonstances observer ces régulations)
• Serrez la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids
• Ne pas serrez l'outil dans un étau
• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A
• Utilisez des lunettes et des gants de protection, des casques anti-bruit et des chaussures solides; au besoin, utilisez un tablier
• Toujours placez la poignée auxiliaire (5) et le protègemain (6); ne jamais utilisez l'outil sans avoir pris ces dispositions
• S'assurez que l'outil est hors service en le branchant

PENDANT L'USAGE

• Tenez le câble à distance des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil
• Si le câble a été endommagé ou coupé pendant le travail, ne pas y touchez, mais débranchez immédiatement la fi che; ne jamais utilisez l'outil avec un câble endommagé
• Poussez uniquement le bouton de blocage (4) lorsque l'arbre (1) est à l'arrêt

• Ne pas approchez les mains des accessoires en rotation

• Lors du meulage de métal, des étincelles se produisent; veillez à ce que d'autres personnes et du matériau combustible ne se trouvent pas dans les environs immédiats de ce travail

• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fi che
• Au cas où le disque de tronçonnage est bloqué, ayant pour conséquence des saccades, mettez directement l'outil hors service
• En cas d'interruption de courant ou de débranchement accidentel de la fi che, débloquez immédiatement l'interrupteur marche/arrêt (8) et le tirez en positon OFF pour éviter une remise en route non contrôlée
• Ne pas exercez une pression excessive sur l'outil, de sorte qu'il s'arrête

APRES L'USAGE

• Avant de déposer l'outil, mettez le moteur hors service et s'assurez que toutes les pièces mobiles se sont complètement arrêtées
• Après la mise hors service, ne jamais arrêtez la rotation de l'accessoire en exerçant une force latérale

La machine est doublement isolée conformément a la norme EN 60745; un fi I de mise à la terre n'est pas donc pas nécessaire.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez procéder à des travaux d'entretien dans son système mécanique.

Nettoyez régulièrement le carter au moyen d'un chiffon doux, de préférence a Tissue de chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pièces en plastique. Cette machine ne nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l'usure d'une pièce, contactez votre distributeur SBM Group local.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines usagées à votre distributeur SBM Group local qui se chargera de les traiter de la manière la plus écologique possible.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60745-1:2006, EN 60745-2-3:2007, EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, conforme aux réglementations 93/68/EEC, 98/37/EC, 2006/95/EC.

BRUIT/VIBRATION Mesuré selon EN60745 le niveau de la pression sonore de cet outil est 104,2 dB(A) et le niveau de la puissance sonore 91,2 dB(A) (déviation standard: 3 dB), et la vibration 5,48 m/s² (méthode main-bras).

Tout appareil électrique usé est une matière recyclable et ne fait pas pas partie des ordures ménagères! Nous vous demandons de bien vouloir nous soutenir en contribuant activement au ménagement des ressources et à la protection de l'environnement en déposant cet appareil dans sites de collecte(si existants).

FR Sous réserve de modifi cations
