Tuotetyyppi	Kulmahiomakone (hiomakone)
Merkki	Bort
Malli	BWS2200US
Virtalähde	220-240 V ~ 50/60 Hz
Teho	2200 W
Enimmäislaikan halkaisija	115 mm
Tyhjäkäyntinopeus	8500 rpm
Paino	2,5 kg
Äänenpainetaso (LpA)	91,2 dB(A)
Äänitehotaso (LWA)	104,2 dB(A)
Käsi-käsivarsitärinä	5,48 m/s²
Suojausluokka	II (kaksoiseristys)
Karan kierre	M14
Johdon pituus	2,5 m
Päätoiminnot	Hionta, katkaisu, purseenpoisto, harjaus, hionta
Sisältyvät varusteet	Apukahva, käsinsuojus, avain, kiristyslaippa, asennuslaippa
Huolto ja puhdistus	Puhdista pehmeällä, saippuavedellä kostutetulla liinalla; vältä liuottimia
Turvallisuus	Apukahva ja käsinsuojus pakollisia; lukittava katkaisin; akselin lukitus
Käyttö	Metallin ja kiven kuivahiontaan ja -katkaisuun
Standardit	EN 60745-1, EN 60745-2-3, EN 55014-1, CE

Usein kysytyt kysymykset - BWS2200US Bort

Kuinka vaihdan Bort BWS2200US -hiomakoneen laikan?

Irrota ensin työkalu verkkovirrasta. Käytä mukana toimitettua avainta kiristyslaipan löysäämiseen painamalla akselin lukituspainiketta. Vaihda laikka varmistaen, että aukko vastaa karan M14-kierrettä. Kiristä laippa kunnolla.

Mitä laikkoja voin käyttää tämän hiomakoneen kanssa?

Käytä vain halkaisijaltaan 115 mm:n laikkoja, joissa on M14-reikä. Laikan sallitun nopeuden on oltava vähintään työkalun tyhjäkäyntinopeus (8500 rpm). Suosi alkuperäisiä SBM Group -tarvikkeita.

Kuinka apukahva asennetaan?

Kierrä apukahva yhteen rungossa olevista kierretyistä rei'istä. Se voidaan asentaa vasemmalle tai oikealle mieltymystesi mukaan. Älä koskaan käytä työkalua ilman apukahvaa ja käsinsuojusta.

Mitä tehdä, jos laikka juuttuu käytön aikana?

Katkaise työkalun virta välittömästi ja irrota pistoke. Älä yritä vapauttaa laikkaa väkisin. Tarkista, ettei laikka ole vaurioitunut ja ettei työkappale ole liian tiukasti kiinni.

Kuinka puhdistan Bort BWS2200US -hiomakoneen?

Irrota työkalu verkkovirrasta. Puhdista runko pehmeällä, saippuavedellä hieman kostutetulla liinalla. Älä koskaan käytä liuottimia, kuten bensiiniä, alkoholia tai ammoniakkia, jotka voivat vahingoittaa muoviosia. Varmista, että ilmanvaihtoaukot ovat pölyttömät.

Voinko käyttää hiomakonetta asbestia sisältäville materiaaleille?

Ei, älä koskaan työskentele asbestia sisältäville materiaaleille. Asbesti on syöpää aiheuttavaa ja syntyvät pölyt ovat erittäin vaarallisia. Käytä aina sopivaa pölynaamaria ja imujärjestelmää, jos mahdollista.

Mitä kaksoiseristys tarkoittaa?

Kaksoiseristys tarkoittaa, että työkalu on suojattu ilman maadoitusjohdon tarvetta. Se on EN 60745 -standardin mukainen. Voit liittää laitteen tavalliseen, maadoittamattomaan pistorasiaan, mutta varmista, että se on tehon mukainen.

Kuinka voin estää tahattomat käynnistykset?

Työkalu on varustettu lukittavalla katkaisimella. Estääksesi tahattoman uudelleenkäynnistyksen sähkökatkon jälkeen, avaa katkaisimen lukitus ja aseta se OFF-asentoon ennen työkalun uudelleen kytkemistä.

Mistä löydän varaosia BWS2200US -malliin?

Ota yhteyttä paikalliseen SBM Group -jälleenmyyjään. Käytä ainoastaan alkuperäisiä SBM Group -osia. Käyttöohje suosittelee, ettei korjauksia yritetä itse; anna ne valtuutetun ammattilaisen tehtäväksi.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina suojalaseja, käsineitä, kuulosuojaimia ja tukevia kenkiä. Tarvittaessa käytä esiliinaa. Pölynaamaria suositellaan, kun työskentelet hienoa pölyä tuottavilla materiaaleilla.

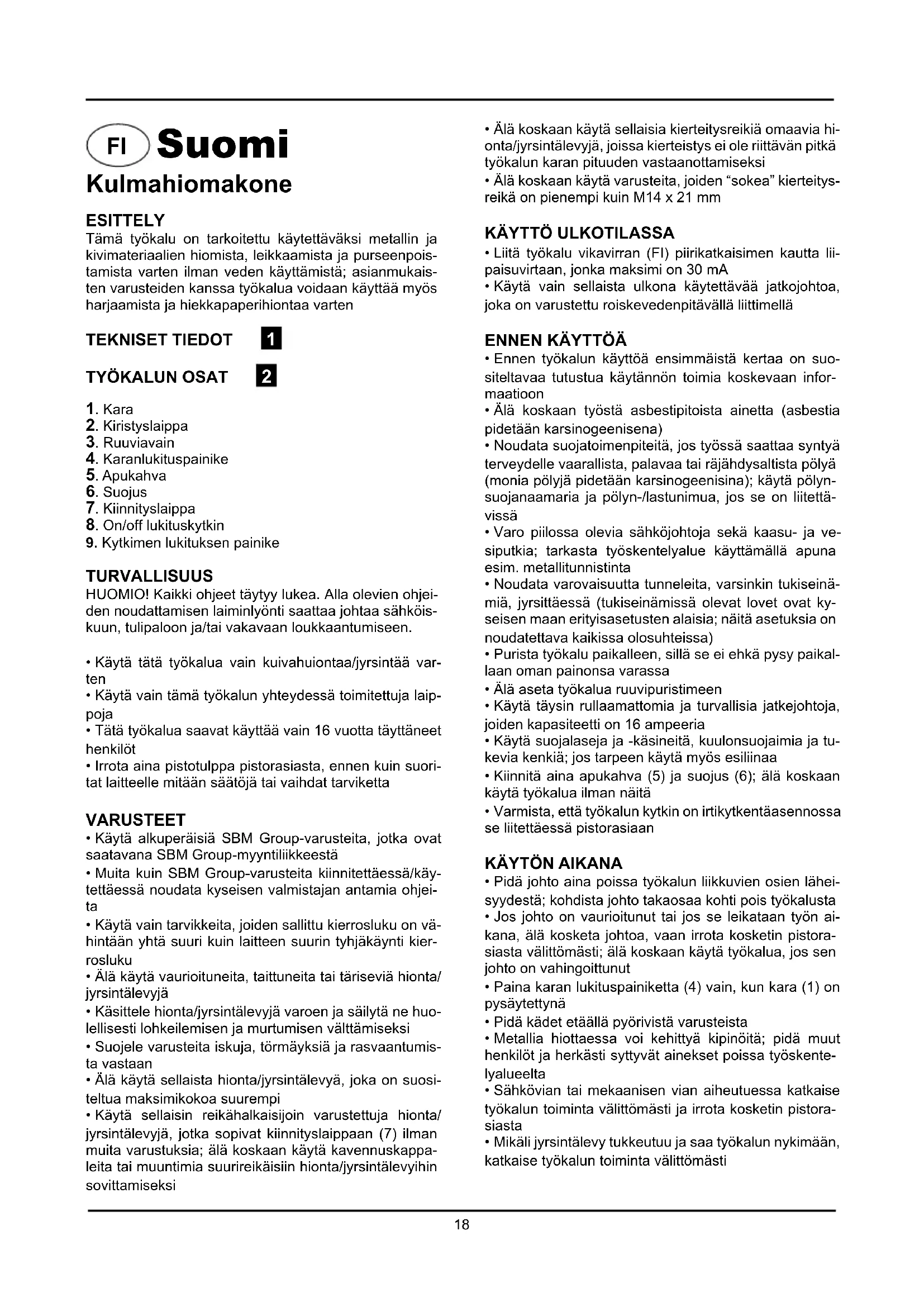

KÄYTTÖOHJE BWS2200US Bort

Tämä työkalu on tarkoitettu käytettäväksi metallin ja kivimateriaalien hiomista, leikkaamista ja purseenpoistamista varten ilman veden käyttämistä; asianmukais- ten varusteiden kanssa työkalua voidaan käyttää myös harjaamista ja hiekkapaperihiontaa varten

TEKNISET TIEDOT

1

TYÖKALUN OSAT

2

1. Kara
2. Kiristyslaippa
3. Ruuviavain
4. Karanlukituspainike
5. Apukahva
6. Suojus
7. Kiinnityslaippa
8. On/off lukituskytkin
9. Kytkimen lukituksen painike

TURVALLISUUS

HUOMIO! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

• Käytä tätä työkalua vain kuivahuiontaa/jyrsintää varten
• Käytä vain tämä työkalun yhteydessä toimitettuja laippoja
• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet henkilöt
• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

VARUSTEET

• Käytä alkuperäisiä SBM Group-varusteita, jotka ovat saatavana SBM Group-myyntiliikkeestä
• Muita kuin SBM Group-varusteita kiinnitettäessä/käytettäessä noudata kyseisen valmistajan antamia ohjei-ta
• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäynti kierrosluku
• Älä käytä vaurioituneita, taittuneita tai täriseviä hionta/jyrsintälevyjä
• Käsittele hionta/jyrsintälevyjä varoen ja säilytä ne huo-lellisesti lohkeilemisen ja murtumisen välttämiseksi
• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista vastaan
• Älä käytä sellaista hionta/jyrsintälevyä, joka on suositeltua maksimikokoa suurempi

• Käytä sellaisin reikähalkaisijoin varustettuja hionta/jyrsintälevyjä, jotka sopivat kiinnityslaippaan (7) ilman muita varustuksia; älä koskaan käytä kavennuskappaleita tai muuntimia suurireikäisiin hionta/jyrsintälevyihin sovittamiseksi

• Älä koskaan käytä sellaisia kierteitysreikiä omaavia hionta/jyrsintälevyjä, joissa kierteistys ei ole riittävän pitkä työkalun karan pituuden vastaanottamiseksi

• Älä koskaan käytä varusteita, joiden "sokea" kierteitysreikä on pienempi kuin M14 x 21 mm

KÄYTTÖ ULKOTILASSA

• Liitä työkalu vikavirran (FI) piirikatkaisimen kautta liipaisuvirtaan, jonka maksimi on 30 mA
• Käytä vain sellaista ulkona käytettävää jatkojohtoa, joka on varustettu roiskevedenpitävällä liittimellä

ENNEN KÄYTTÖÄ

• Ennen työkalun käyttöä ensimmäistä kertaa on suositeltavaa tutustua käytännön toimia koskevaan informaatioon
• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)
• Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä (monia pölyjä pidetään karsinogeenisina); käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä
• Varo piilossa olevia sähköjohtoja sekä kaasu- ja vesiputkia; tarkasta työskentelyalue käyttämällä apuna esim. metallitunnistinta
• Noudata varovaisuutta tunneleita, varsinkin tukiseinämiä, jyrsittäessä (tukiseinämissä olevat lovet ovat kyseisen maan erityisasetusten alaisia; näitä asetuksia on noudatettava kaikissa olosuhteissa)
• Purista työkalu paikalleen, sillä se ei ehkä pysy paikallaan oman painonsa varassa
• Älä aseta työkalua ruuvipuristimeen
• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria
• Käytä suojalaseja ja -käsineitä, kuulonsuojaimia ja tukevia kenkiä; jos tarpeen käytä myös esiliinaa
• Kiinnitä aina apukahva (5) ja suojus (6); älä koskaan käytä työkalua ilman näitä
• Varmista, että työkalun kytkin on irtikytkentäasennossa se liitettäessä pistorasiaan

KÄYTÖN AIKANA

• Pidä johto aina poissa työkalun liikkuvien osien läheisyydestä; kohdista johto takaosaa kohti pois työkalusta
• Jos johto on vaurioitunut tai jos se leikataan työn aikana, älä kosketa johtoa, vaan irrota kosketin pistorasiasta välittömästi; älä koskaan käytä työkalua, jos sen johto on vahingoittunut
• Paina karan lukituspainiketta (4) vain, kun kara (1) on pysäytettynä
• Pidä kädet etäällä pyörivistä varusteista
• Metallia hiottaessa voi kehittyä kipinöitä; pidä muut henkilöt ja herkästi syttyvät ainekset poissa työskentelyalueelta
• Sähkövian tai mekaanisen vian aiheutuessa katkaise työkalun toiminta välittömästi ja irrota kosketin pistorasiasta

• Mikäli jyrsintälevy tukkeutuu ja saa työkalun nykimään, katkaise työkalun toiminta välittömästi

• Virtakatkon aiheutuessa tai jos kosketin vedetään vahingossa irti pistorasiasta, vapauta kytkin (8) välittömästi ja aseta se irtikytkentäasentoon OFF kontrolloimattoman uudelleenkäynnistyksen estämiseksi

• Älä käytä niin paljon painetta työkaluun nähden, että se pysähtyy

KÄYTÖN JÄLKEEN

• Ennen työkalun laskemista maahan katkaise moottorin toiminta ja varmista, että kaikki liikkuvat osat pysähtyvät täysin
• Työkalu irtikytkettyäsi älä koskaan pysäytä varusteen pyörintää siihen kohdistetulla poikittaisella voimalla

Koneessa on kaksinkertainen eristys EN 60745: n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

SBM Group-koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee häiriö esim. jonkin osan kulumisen johdosta, ota yhteyttä lähimpään SBM Group-jälleenmyyjään.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jälleenmyyjällesi, joka huolehtii ympäristöystävällisestä jätehuollosta.

Norsk

Vinkelsliper

INTRODUKSJON

1. Spindel
2. Pingutusfl anš
3. Pingutusvõti
4. Spindlilukustusnupp
5. Lisakäepide
6. Kettakaitse
7. Kinnitusfl anš
8. Lüliti (sisse/välja) lukustusnupp
9. Lüliti lukustusnupp

TÖÖOHUTUS

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimis-asiakirjojen vaatimusten mukainen EN 60745-1:2006, EN 60745-2-3:2007, EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, seuraavien sääntöjen mukaisesti 93/68/EEC, 98/37/EC, 2006/95/EC.

MELU/TÄRINÄ Mitattuna EN60745 mukaan työkalun melutaso on 104,2 dB(A) ja yleensä työkalun äänen voimakkuus on 91,2 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 5,48 m/s² (käsi-käsivarsi metodi).

NO SAMSVARSERKLÆRING CE

Vi erklærer at det er under vårt ansvar at dette produkt er i samsvar med følgende standarder eller standard-dokumenter: EN 60745-1:2006, EN 60745-2-3:2007, EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, i samsvar med reguleringer 793/68/EEC, 98/37/EC, 2006/95/EC.

Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita). Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspistee-seen ja ohjattava ympäristöystävälliseen kierrätykseen

NO MILJ∅VERN

F1 Pidätämme oikeuden muutoksiin

NO Rett till endringer forbeholdes
